Введение

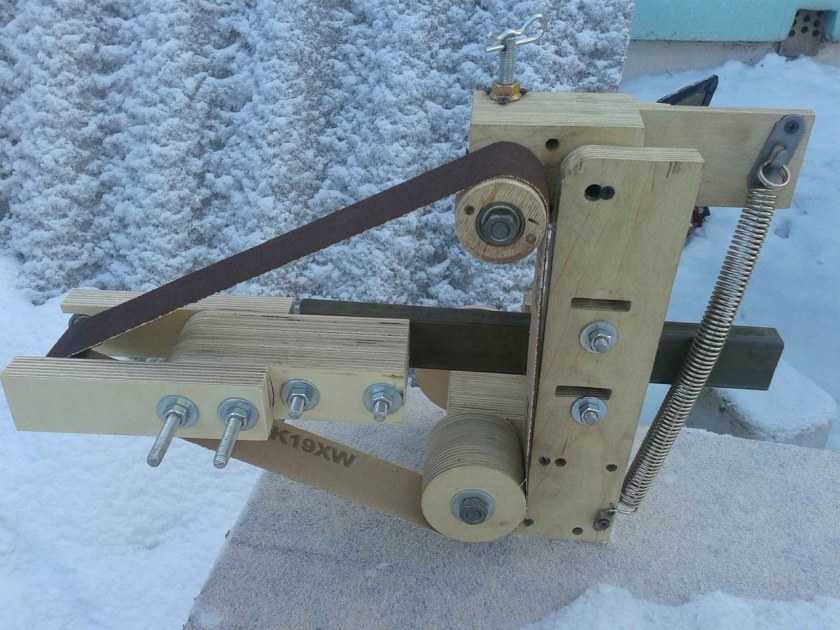

Есть много модификаций шлифовальных приспособлений, но приведенная в данной статье конструкция, является на наш взгляд весьма интересной и довольно удачной, так как она компактна и удобна в использовании. По конструкции такой инструмент представляет собой приспособление по форме напоминающей рогатку, которое крепится на болгарку. На «усы» установлены ролики, которые формируют трек ленты шлифмашины.
В этой статье, будет описана пошаговая инструкция создания гриндера из болгарки с подробными фото, чертежами и видео всех необходимых операций. В итоге должна получиться следующая конструкция.
Подготовка к работе
Прежде чем приступить к изготовлению, нужно приготовить инструмент, который нам понадобится для работы, это:
- Распиловочный станок (циркулярная пила или станок из электролобзика для распиловки;
- Электролобзик с пилками;
- Шлифовальный станок или гриндер;
- Фрезерный станок;
- Сверлильный станок.
- Различный ручной инструмент – отвертки, карандаши, пассатижи и пр.
- Пылесос.
Кроме того, нужно спланировать и подготовить необходимый материал, крепеж и необходимые элементы:
- Фанера 20-35 мм;
- Лак;
- Болты и гайки;
- Закрытые подшипники;
- Лента для шлифмашины.
В статье «Станок из электролобзика для выпиливания» была приведена таблица со справочной информацией по толщинам и слойности фанеры. Ниже приведем еще одну справочку – сорта шпона наружных слоев фанеры:
| Сорт шпона наружных слоев фанеры | Максимальное количество допускаемых пороков древесины и дефектов обработки |
| Е | Без видимых пороков и дефектов обработки |
| I | 3 |
| II | 6 |
| III | 9 |
| IV | Без ограничения количества пороков и дефектов обработки. |
Основные конструктивные элементы
Наша шлифовальная машинка состоит из следующих элементов:
- Сама болгарка;
- Основание;
- Подвижный кронштейн;
- Ведущий ролик (на вале редуктора УШМ);
- Два ведомых ролика – один на основании, другой на подвижном кронштейне.
Подготовка болгарки
В нашем случае мы взяли болгарку не новую, а значит, следует произвести очистку. Нужно удалить всю лишнюю смазку, и устранить видимые дефекты и мусор при помощи щетки. Данный этап не несет в себе функциональной нагрузки, но благодаря очистке, во время работы ничего не будет мешать, и выполнять определенные этапы работы будет удобней, и намного приятней.
Гриндер: что это такое и для каких целей используется
Данный термин обозначает шлифовальное устройство, используемое для обработки металлических (и не только) деталей. Станки, которые относятся к этой категории, являются стационарными. В их конструкции предусмотрен электрический привод, за счет которого рабочий элемент приводится в движение. Данное устройство чаще всего применяется для таких видов работ:
Чаще всего гриндер используют для обработки металла, но также могут применять для шлифовки дерева и стекла
- шлифовки;
- заточки;
- удаления ржавчины;
- ликвидации заусенцев.
Многие домашние мастера используют подобное оборудование для заточки ножей. Эффективность этого устройства очень высока, поэтому для такой простой задачи можно взять недорогую модель агрегата. Многие специалисты не советуют покупать станок такого типа для выполнения одной задачи, так как это крайне невыгодно. Перед покупкой конкретной модели рекомендуется изучить о ней отзывы. Гриндеры, располагающиеся в низшем ценовом сегменте, могут быть малоэффективными, поэтому не рекомендуется сильно экономить на такой покупке.
С помощью гриндера можно довести металлическую поверхность до нужного состояния: отшлифовать ее, устранить разнообразные дефекты, а также убрать ненужные острые края. Стоимость таких устройств в среднем составляет 17 тыс. руб., что довольно дорого. В результате многие люди принимают решение собрать такое устройство своими руками. Ленточный гриндер по своей конструкции очень напоминает шлифмашинку ручного типа. Привод, являющийся ключевым элементом устройства, приводит в движение шкив, который снабжен абразивной лентой.
Для чего еще можно использовать станок такого типа? Помимо обработки металлических режущих инструментов, на таком агрегате можно выполнять шлифовку изделий, изготовленных и из других материалов. Например, нередко его применяют для обработки деталей из камня, а также стекла. При желании можно воспользоваться гриндером для выравнивания кромки стекла или шлифовки дерева.
Устройство подходит для заточки, шлифовки, удаления ржавчины и заусенец
Такой настольный станок позволяет убрать слой ржавчины, краски или лака, что также считается очень полезным свойством. Кроме этого, его можно выполнить своими руками. Чертеж самодельного гриндера можно найти на любом профильном форуме. Такой станок является наиболее эффективным решением, если есть необходимость в шлифовке металлической трубы, выравнивании краев деталей, а также в их заточке.
Конструктивные особенности
Большое значение для производительности работы имеет конструкция роликов для гриндера. Для самодельного аппарата чаще всего используется электродвигатель с номинальными оборотами 1500 в минуту. При показателе скольжения в пределах 9% реальная частота вращения будет 1380–1400 оборотов в минуту. Исходя из этого рассчитывают размеры деталей. Особого внимания заслуживает приводной ролик. Он делается массивным, чтобы за счет существенного момента инерции плавно разгонять ленту до заданного значения окружной скорости. Если сделать ведущий шкив из сплошной стали, то при пуске он с трудом будет проворачиваться. Поэтому его изготавливают полым либо из дюралюминия марки Д16 и выше. Ведомые и натяжные ролики рекомендуется вытачивать из легкого и твердого дюралюминия, тогда не понадобится делать полости.
Чертеж шкива Стандартный диаметр ведущего шкива – 150 мм. Натяжной делается размером 100 мм, и два остальных по 70 мм. Размеры могут незначительно отличаться в зависимости от габаритов станка. Ширина деталей соответствует размеру шлифовальной ленты с небольшим запасом.

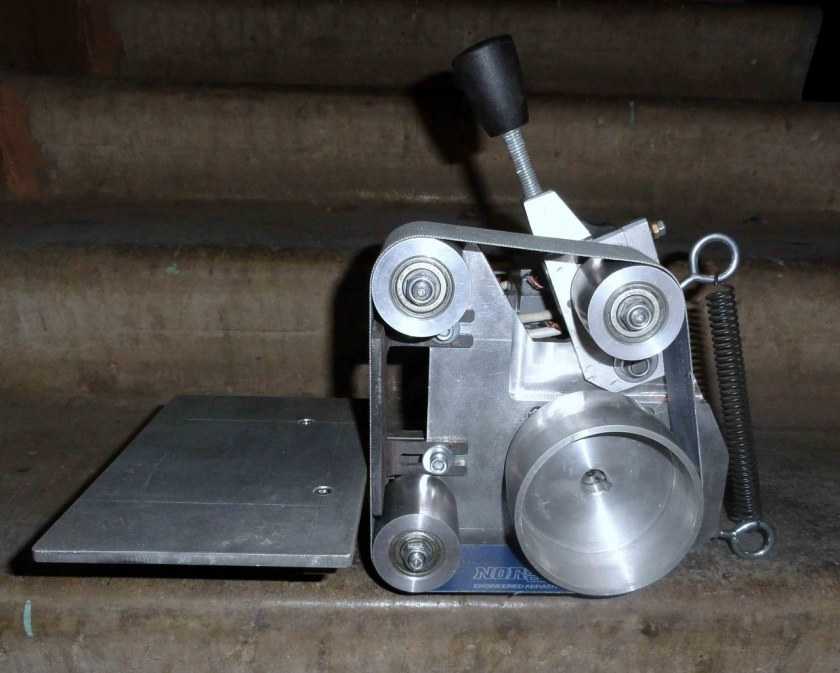

От диаметра шкива будет зависеть скорость перемещения ленты. Если бег ленты медленный, то она будет рвать обрабатываемый материал. А от быстрого скольжения скоро износится. Следует учитывать простое правило: для твердых деталей и малой зернистости абразива требуется высокая скорость движения ленты. Компактный гриндер с рабочим шкивом и натяжителем
Чтобы избежать соскальзывания шлифовальной ленты при несовпадении плоскостей роликов, на образующей поверхности выполняется канавка, соответствующая по ширине и глубине сечению ленты. Однако такая конструкция имеет недостаток: под большой нагрузкой лента сползает на реборду. Проверенный и надежный вариант – применять ролики-бочонки. В некоторых случаях изделия покрывают резиновым материалом.
ПОСМОТРЕТЬ ГРИНДЕР с AliExpress →
При обработке необходимо обеспечить шероховатость образующей поверхности в пределах 1,25–2,5 Ra. Большие показатели приведут к износу ленты, а на слишком гладкой поверхности она будет проворачиваться. На валы «бочонки» устанавливаются с помощью подшипниковых опор. Узлы подшипников делают закрытыми для защиты от мусора и абразивной пыли. Подшипники потребуются самоцентрирующиеся, не ниже 6-го класса точности. Их несущая способность должна соответствовать оборотам привода и планируемым нагрузкам. Фиксация сборной конструкции на оси происходит через шплинты или через буртик и крепежный комплект. У ведущего шкива нужно сделать шпоночный паз в посадочном отверстии для установки на шпонку вала двигателя или отверстие под гужон.

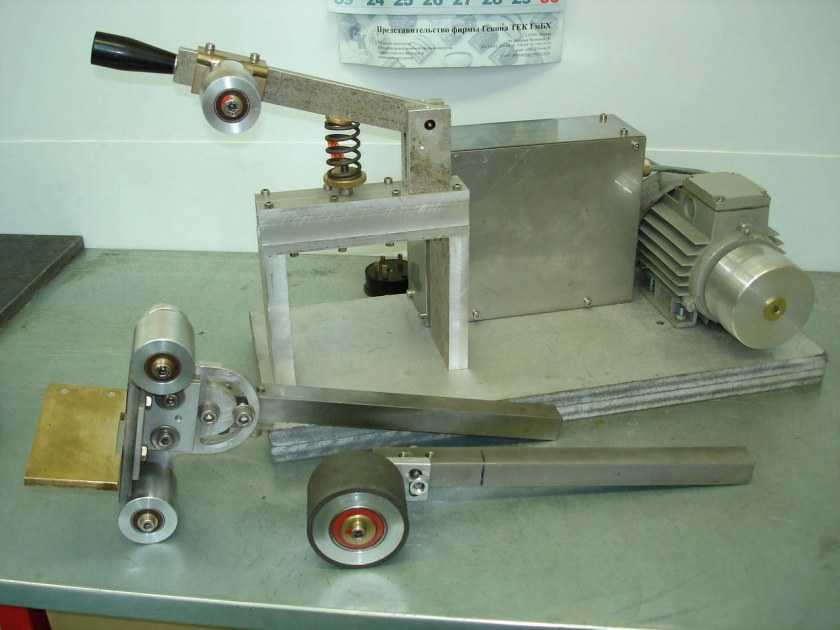

Ролик-натяжитель делается подвижным. Он имеет подпорную пружину для натяжения ленты, компенсации биения на шкиве и роликах и провисания при нажатии детали. Таким образом лента прослужит дольше и не порвется.
По присоединительным размерам составляется рабочий чертеж, по которому токарь сможет изготовить детали.
Типовой чертеж ролика
ПОСМОТРЕТЬ РЕЗИНОВЫЙ РОЛИК с AliExpress от 1755 рублей →
Преимущества перед точилом
Ленточный гриндер обладает определённым рядом преимуществ по сравнению с другими инструментами, предназначенными для заточки и шлифования. По сравнению с точилом он имеет следующие преимущества:
- расширенные возможности по обработке поверхности, в том числе у деталей больших размеров и массы;
- улучшенные возможности по позиционированию инструмента относительно обрабатываемой поверхности;
- равномерное стачивание абразивного покрытия ленты (в отличие от кругов у точила)
- упрощённая система замены абразива.
Более широкие возможности по обработке поверхностей, которые присущи ленточно-шлифовальным станкам выражаются не только в обработке крупногабаритных деталей. Даже самая простая модель способна проводить обработку поверхностей второго и третьего порядка, например, труб, крыльев и кузова автомобилей.
Правильный подбор лент позволяет проводить все этапы обработки: грубую заточку, шлифовку, полировку.
Абразивный круг, которым оснащён точильный станок, в процессе работы изнашивается неравномерно. Это приводит к нарушению его геометрии, следовательно, точности и качества обработки.
Однако, гриндеру присущи два недостатка, связанные с их конструкцией. К первому относится более низкая надёжность. Это связано с наличием более сложного механизма приведения ленты в движение: подшипники, валы, натяжные пружины, сама лента. У станка только двигатель и абразивный круг.
Конструктивная сложность требует периодического осмотра и проведения обслуживания. Износ подшипников приводит к нарушению балансировки и как следствие к неравномерному прилеганию ленты. Длительное использование гриндера изменяет геометрию валов. Они из цилиндрических валов становятся овальными.

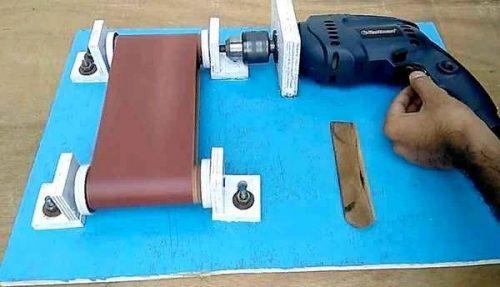

Как сделать гриндер из дрели
Потребность в шлифовке деревянных и металлических изделий возникает не так уж и редко. Но покупка фабричного гриндера, как правило, экономически невыгодна, а делать стационарную установку для небольших объемов эпизодических работ кажется нецелесообразным.
Поэтому народные умельцы довольно часто используют простые по своей конструкции варианты гриндеров с приводом от ручного электроинструмента. Обычно их изготавливают из подручных материалов, в качестве которых нередко выступают дерево, пластик и фанера.

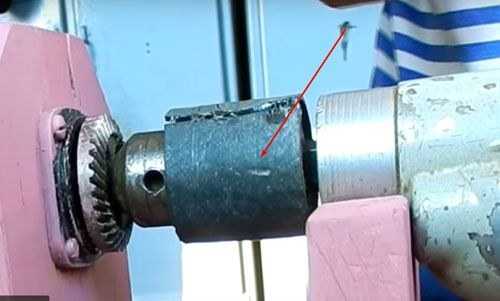

Создание гриндера из дрели

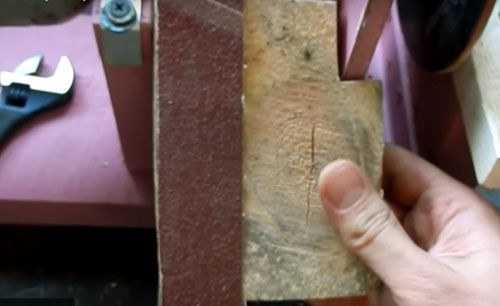

Такой гриндер легко изготовить своими руками даже в домашних условиях. Причем при шлифовке небольших изделий из дерева или пластика подобное устройство по своим характеристикам ничем не уступает стационарному гриндеру.
Проблем с подбором скорости шлифования также быть не должно, т. к. большинство современных дрелей имеют встроенный регулятор (в крайнем случае, можно использовать внешний диммер).
Кроме того, подобный гриндер очень прост по своей конструкции, поэтому его можно собирать и разбирать по мере необходимости.

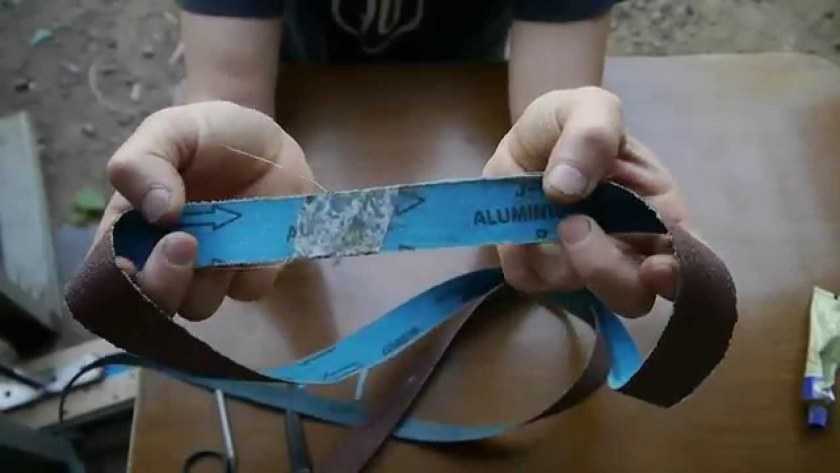

Склеивание ленты
Современные изготовители абразивных материалов предлагают готовые к использованию ленты. Они могут быть в рулонах заданной величины или склеенные в кольцо. Обычно возникает необходимость изготавливать абразивную ленту для гриндера под конкретные размеры. Это производится путём склеивания полосы под конкретный размер. Для решения этой задачи потребуются следующие материалы:
- тесьма для склеивания абразивных материалов;
- клей;
- жидкость для обезжиривания (бензин или уайтспирит);
- струбцина или груз для сжатия склеенных частей.
Клеить ленту следует соблюдая следующую последовательность:
- Размечают полосу абразива по длине с учётом стыка, который делается под углом. Чем он больше, тем длина соприкосновения больше.
- Из тесьмы вырезают подложку необходимой длины. Она обеспечивает надёжность склеивания.
- Поверхности подготавливают к нанесению клея: зачищают наждачной бумагой и обезжиривают.
- Клеем покрывают подложку и часть ленты.
- Аккуратно прижимают подложку к абразивной ленте и скрепляют их между собой с помощью имеющихся инструментов.
Если склейка проведена аккуратно самодельная лента прослужит достаточно долго. По своим потребительским характеристикам она будет не хуже, чем произведенные образцы на предприятии.
Делаем с диском или с лентой?

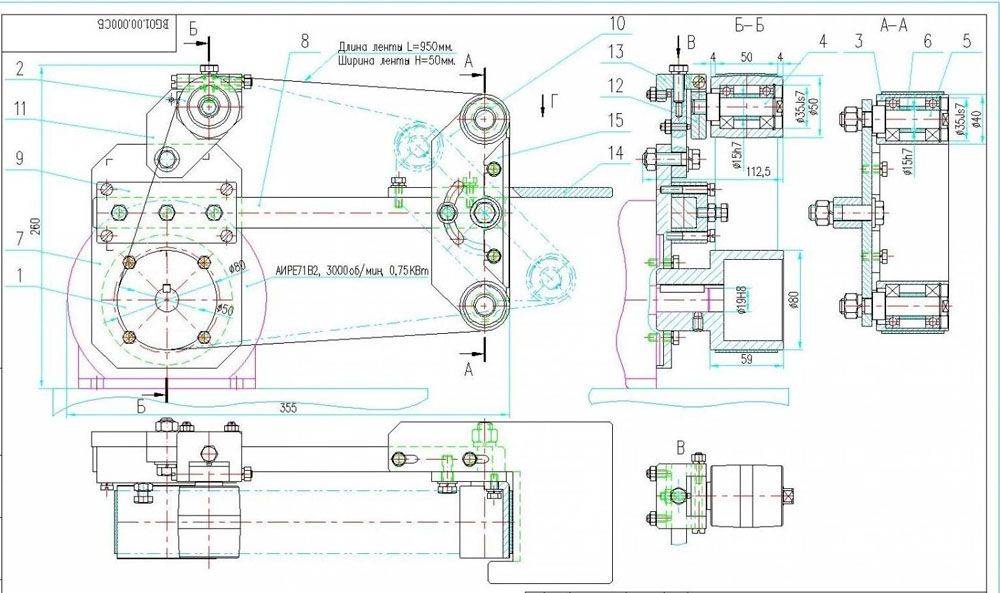

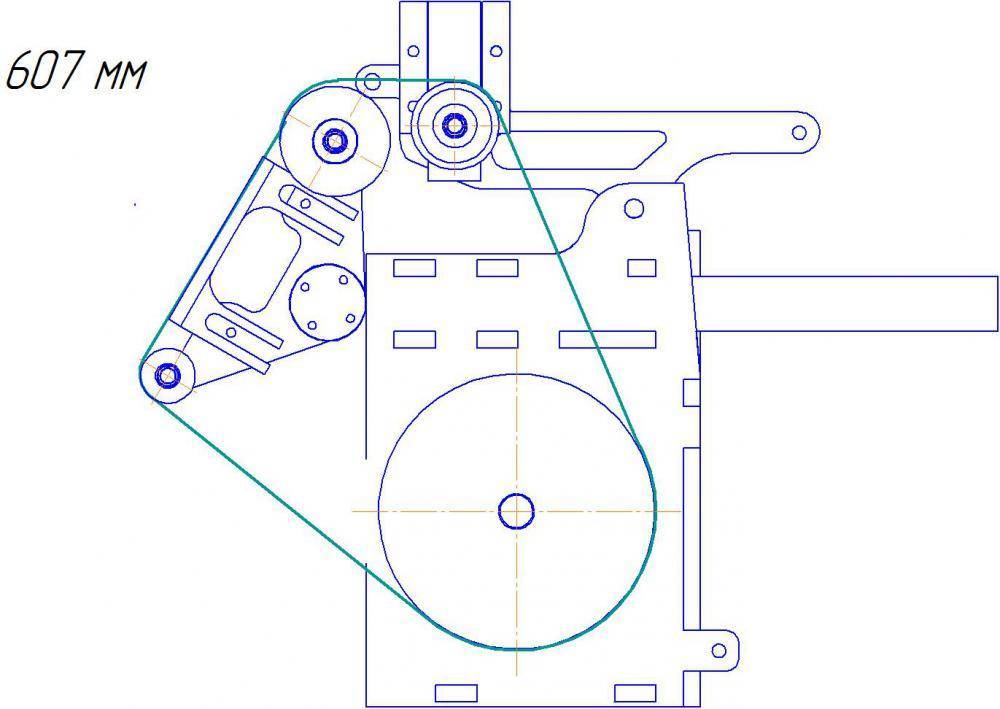

Чертеж гриндера.
По широте продуктовой линейки с шлифовальными станками могут поспорить разве что токарные станки. Гриндеров на рынке предлагается огромное количество – всех мастей и размеров.
Самый известный и примитивный в виде знаменитого наждака – пары кругов из шлифовального камня с прикрученным мотором. Продаются эти станки с самыми разнообразными схемами и принципами действия.
Но если вы планируете сделать самодельный шлифовальный станок самостоятельно, лучше остановиться и выбрать между двумя вариантами: дисковым или ленточным.
- Дисковый гриндер шлифовальный слой из абразива наносится на диск, который во время включения вращается.
- Ленточный станок, в котором абразив нанесен на ленту, намотанную на ролики.
Если же у вас впереди серьёзные шлифовальные работы по точной финишной доводке со сложными деталями, выбирайте ленту.
Нужно брать во внимание разницу между иском и лентой не только по их функциональных особенностях. Еще один важный фактор – мощность привода
Шлифуете деревянные зеготовки небольшого размера – вам хватит мощности в пределах 160 — 170 Вт.
Такую спокойно выдаст элементарный мотор от стиральной машины или даже от старой дрели.
Для ленточного гриндера старые бытовые моторы не подойдут никоим образом. Там понадобится движок с мощностью не менее 400 – 500 Вт, и не простой, а трехфазный с пусковыми и рабочими конденсаторами.
Для шлифовки массивных и габаритных деталей мощность будет нужна повыше: до 1200 Вт. Сразу заметим, что покупка конденсаторов к станку обойдется вам ненамного дешевле самого мотора.
Преимущества самодельного станка
Ленточный гриндер можно приобрести в любом магазине строительных товаров, однако собранный вручную станок имеет массу преимуществ для владельца:
- Минимальные затраты на работу и материалы.
- Возможность самостоятельно подготовить чертеж (или воспользоваться готовым проектом) с должными размерами, типом конструкции и принципом работы.
- Большинство расходных материалов имеется в хозяйстве каждого мастера, стоит лишь провести поиски в собственном сарае, кладовой, гараже.
- Недостающие элементы и аксессуары можно купить в магазине товаров для строительства (зажимы для крепления, направляющий и ведущий ролик, шлифовальная лента). Ролики для гриндера можно сделать и своими руками.
- Большая коллекция видео по сборке гриндера своими руками из подручных материалов.
Вниманию мастеров всегда представлены веб порталы с большим количеством пошаговых инструкций, как сделать гриндер своими руками, схемами и готовыми чертежами, практическими советами.
Из чего можно собрать станок
Самый главный вопрос для мастера – с чего начать работу. Конечно, с выбора материала. В качестве основного материала для привода может выступать:
- Двигатель от старой стиральной машинки.
- Мотор от дрели.
- Движок от болгарки. Гриндер из шлифмашинки, собранный своими руками, является практичным и удобным вариантом.
Не следует спешить и сдавать в утиль старые инструменты. Большинство из них (с «живым» движком могут пригодиться в хозяйстве). Перед началом работы следует внимательно осмотреть движок, освобожденный от корпуса и других деталей на предмет целостности, качества его работы, мощности.
Пошаговая сборка конструкции
Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.
Для работы следует подготовить рабочее место:
- Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
- Источник света (оптимально будет сочетание естественного и искусственного освещения).
- Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).
Готовое рабочее место – это залог успешной работы для мастера.
Подготовка чертежа для станка
Следующий шаг – это подготовка чертежа гриндера своими руками. При желании мастер может найти готовые план-проекты, которые на сегодняшний день находятся в свободном доступе. На самостоятельных схемах отображают следующие параметры:
- Размеры и вид целой конструкции в двух проекциях.
- Размеры и вид деталей (роликов, каркаса, на котором расположена шлифовальная лента, ложе для привода, расположение крепежей).
Как выбрать ленту
Моделей гриндера достаточно много, но наиболее популярный вариант – это ленточный станок. Выбирая шлифовальную ленту, следует ориентироваться на ряд критериев:
- Назначение шлифовального станка (обработка деревянных поверхностей разительно отличается от обработки металлических деталей, искусственного или натурального камня).
- Требуемая жесткость ленты.
Тщательно выбирают не только тип шлифовальной ленты, но и её ширину. Видео, чертежи, советы по выбору ленты и сборке гриндера своими руками помогут оптимально провести самостоятельную работу.
Поворотный столик для гриндера
Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»).
Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз.
Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.
https://youtube.com/watch?v=ZfG9tMTdH28

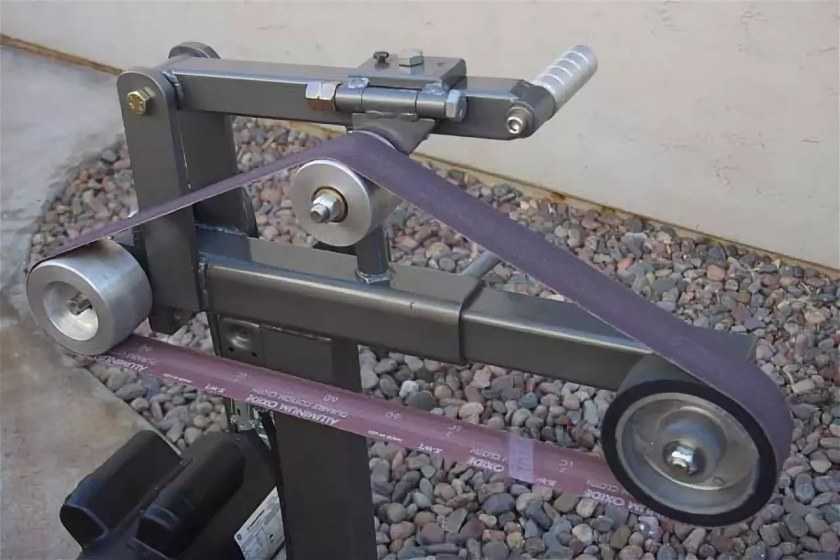

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок.
Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.
Пошаговая сборка конструкции
Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.
Для работы следует подготовить рабочее место:
- Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
- Источник света (оптимально будет сочетание естественного и искусственного освещения).
- Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).
Готовое рабочее место – это залог успешной работы для мастера.
Как выполнить ролики для гриндера
Ролики, на которые помещается абразивная лента, могут быть выбраны из готовых образцов. Такой подход может быть реализован в случае если подобная возможность есть. Во многих случаях делают ролики для гриндера собственными руками. Их размеры колеблются от 70 мм до 150 мм. Его можно определить шириной используемой ленты. В данном случае применяют следующий подход:
- Подбирают механизм натяжения ленты.
- Размеры любого из роликов.
- Имеющийся в наличии материал.
- Методы крепления.
Самыми доступными материалами для производства роликов для гриндера считают дерево или фанеру, пвх заготовки, готовые подшипники. Для производства роликов из поливинилхлорида трубы подбирают заготовку, у которой внешний и внутренний диаметр отвечает заданному на чертеже. Главным минусом такого ролика считается то, что при высоких скоростях вращения происходит увеличение температура. По этому полипропиленовый ролик может терять собственную начальную форму.
Изготовление подобных роликов из подшипников сводится к их выбору по внешнему и внутреннему диаметру. Эксперты рекомендуют подбирать подшипники не ниже шестого класса.
В некоторых случаях применяют дерево. К примеру, можно сделать ролики собственными руками из фанеры. Вся система выйдет очень лёгкая.
Все ролики должны ставиться вертикально. Даже маленькое изменение относительного положения приведёт к быстрому разрыву ленты.
Устройство поворотного стола
Поворотное приспособление для гриндера – скорее роскошь, но приятная. Такая система сильно расширить функционал станка и облегчит работы со сложными деталями. Цель такого поворотного механизма – сменит ось рабочей поверхности, проще говоря плоскость, на которой идёт заточка. Очень часто можно найти вот такой, не совсем простой для исполнения, но понятный механизм поворотного стола.
Поворотные станины или столы для гриндера во многих самодельных моделях не используются, это прерогатива профессиональных станков, созданных для решения нескольких задач
Как мы уже замечали – профессиональный шлифовальный станок – удовольствие не из дешёвых. Однако, если вы профессионально хотите заниматься предоставлением услуг, связанных с использованием механизмов, то вам придется рассмотреть готовые варианты станков. Такие решения достаточно универсальны и при должном терпении и сноровке могут окупить себя. Рассмотрим коротко некоторые модели, которые популярны в настоящее время. Цены на профессиональные и полупрофессиональные агрегаты варьируются в пределах от 45 000 рублей до 130 000 рублей.
Гриндер «Левша»
Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель интересна своей возможностью использования дополнительной оснастки (колесо, контуровка), которая идёт в комплекте.
Гриндер-точило «Кратон» BG 14-05
Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; диаметр диска – 150 мм; ширина ленты – 50 мм; особенности: жёсткое литое основание, регулируемые упоры и защитный экран.
Станок шлифовальный ЗУБР ЗШС-330
Характеристики:тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762×25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин.
Точило METABO BS 175
Характеристики: тип точила — со шлиф. лентой; круг — 175×25×32 мм; диаметр круга — 175 мм; толщина круга — 25 мм; посадочный диаметр -32 мм; обороты – 2980 об/мин; мощность — 500 Вт.
Гриндер GRIT GIS 150
Характеристики: номинальная потребляемая мощность — 4 кВт; напряжение/тип тока при 50 Гц — 3×400 В(3~); напряжение/тип тока при 60 Гц — 3×440 В(3~); обороты холостого хода при 50 Гц — 3 000 об/мин; обороты холостого хода при 60 Гц — 3450 об/мин; размеры ленты — 150×2000 мм; вес — 93 кг.
А если всё же решились собрать гриндер самостоятельно, рекомендуем изучить несколько вариантов решений, в том числе и в открытых интернет-источниках. Дело в том, что многие придумки были созданы их изобретателями под конкретный вид работ, а значит для решения вашей задачи они могут не подойти. Многие детали гриндера можно купить уже в готовом виде. К примеру, ролики – можно приобрести по отдельности либо заказать у профессиональных мастеров. Не забывайте, что главная задача не столько возможность сэкономить на сборке того или иного агрегата, а упростить работу и сделать её максимально безопасной.
Гриндер из болгарки своими руками
Стационарный гриндер из болгарки используется в тех же случаях, что и ленточно-шлифовальные машинки из дрели, т. е. когда необходимо выполнять небольшие эпизодические работы, не требующие особого качества. Но при этом болгарка имеет свои характерные особенности, в число которых входит очень высокая скорость вращения привода.
Поэтому при ее применении может потребоваться регулятор числа оборотов. Очень часто этот электроинструмент используется в составе «электронапильников»: узких и длинных ленточно-шлифовальных насадок на болгарку, которые применяют для обработки труднодоступных мест, а также небольших отверстий и проемов (см. фото ниже).
Гриндер из болгарки
Главным конструктивным отличием болгарки от других видов электроинструмента является то, что ее выходной вал повернут под углом 90º к оси электродвигателя и, соответственно, к корпусу.
По этой причине она и называется УШМ — углошлифовальная машинка. Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника».
Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.

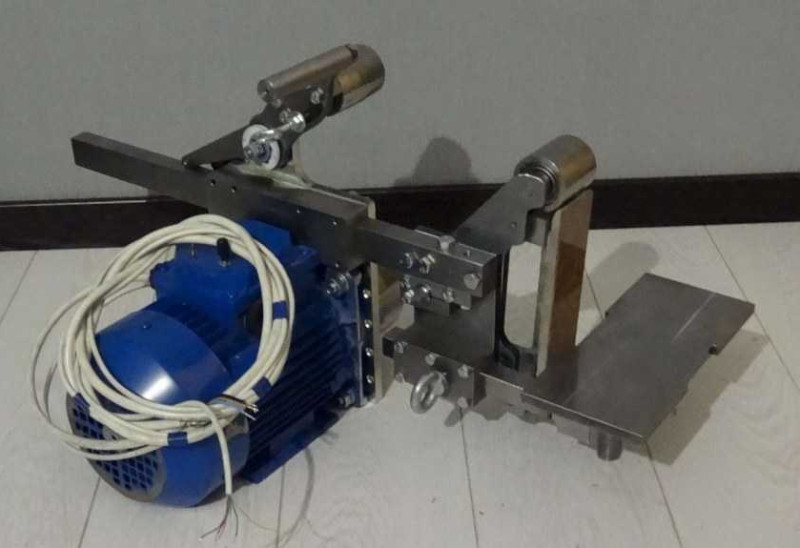

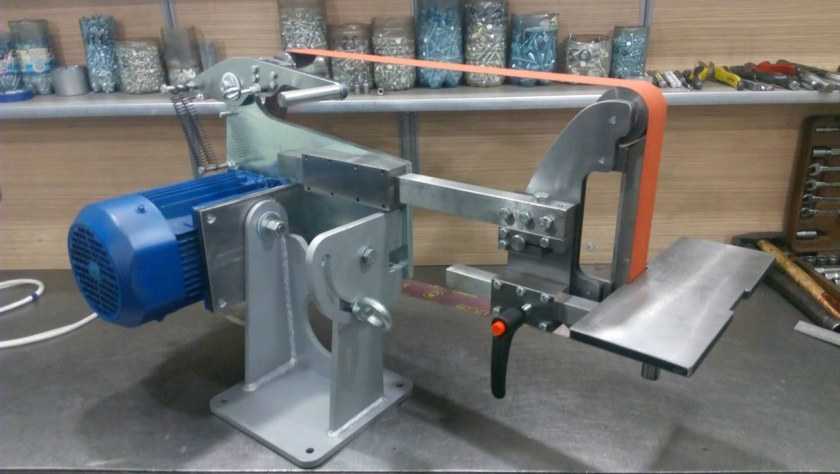

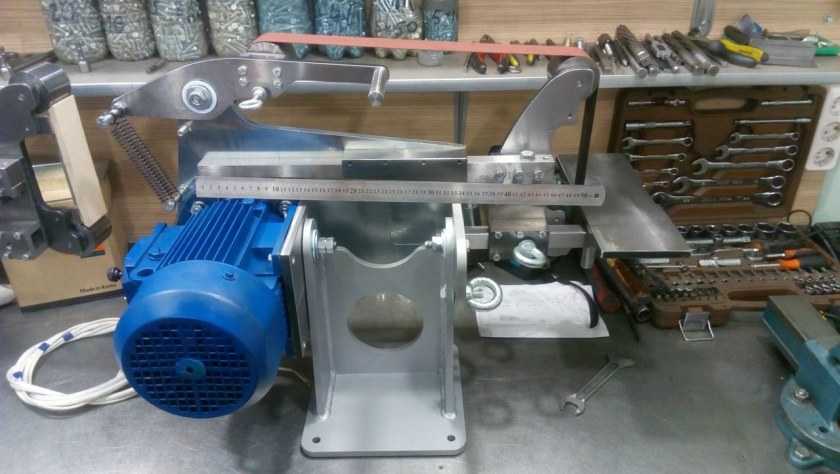

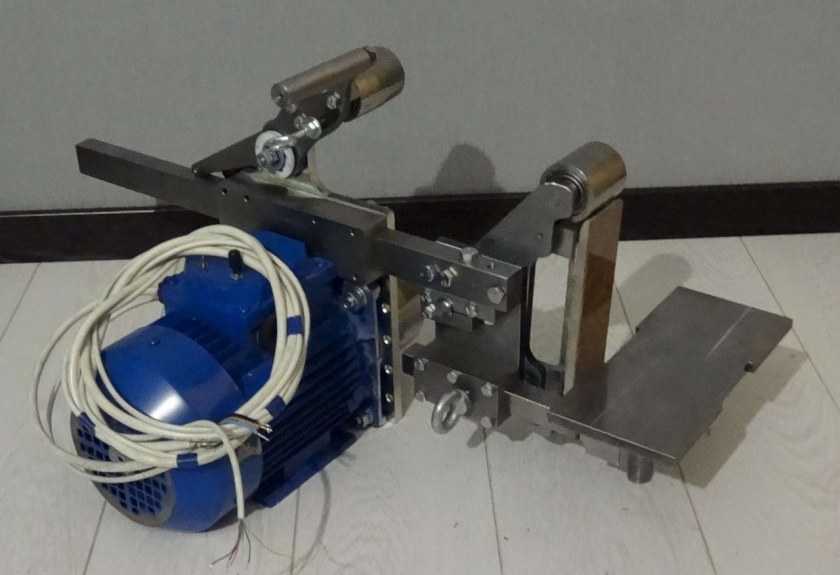

Чертежи ленточного гриндера. Полный комплект с размерами
В данной статье мы представляем Вам полный комплект чертежей со всеми габаритными размерами нашего ленточного гриндера под шлифовальную ленту длиной 915мм.
Данная модель гриндера предназначена для небольшой мастерской или для полупрофессионального использования Ленточно-шлифовальный станок монтируется на двигатели АИР 71B2 мощностью 0.75кВт/1.
1кВт, а так же на двигатели АИР 63B2 мощностью 0.35кВт/0.55кВт в исполнении с фланцем.
Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки
| Ведомость основного комплекта рабочих чертежей ленточного гриндера MG-915 ХОЗЯИН. | ||
| Лист | Наименование | Примечание |
| 1. | Общие данные. | |
| 2. | Рама ленточного гриндера. | |
| 3. | Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера. | |
| 4. | Опорный стол. Упорная пластина, уши ленточного гриндера | |
| 5. | Шкив приводной ленточного гриндера. | |
| 6. | Ролик прямой ленточного гриндера 2шт. | |
| 7. | Ролик бочка ленточного гриндера. | |
| 8. | Втулка качения ленточного гриндера. | |
| 9. | Ось резьбовая ленточного гриндера 4 шт. | |
| 10. | Сборочный вид 1. | |
| 11. | Сборочный вид 2. | |
| 12. | Сборочный вид 3. |
Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм. Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины.
Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.
Чертеж рамы ленточного гриндера Хозяин
При отсутствии доступа к данному оборудованию и определенном опыте и упорстве, используя основные размеры на чертежах, можно собрать ленточный гриндер своими руками при помощи болгарки для резки металла и дрели для сверления отверстий. Самый простой способ перенести чертежи гриндера на заготовки – распечатать в формате 1:1 и приклеить.

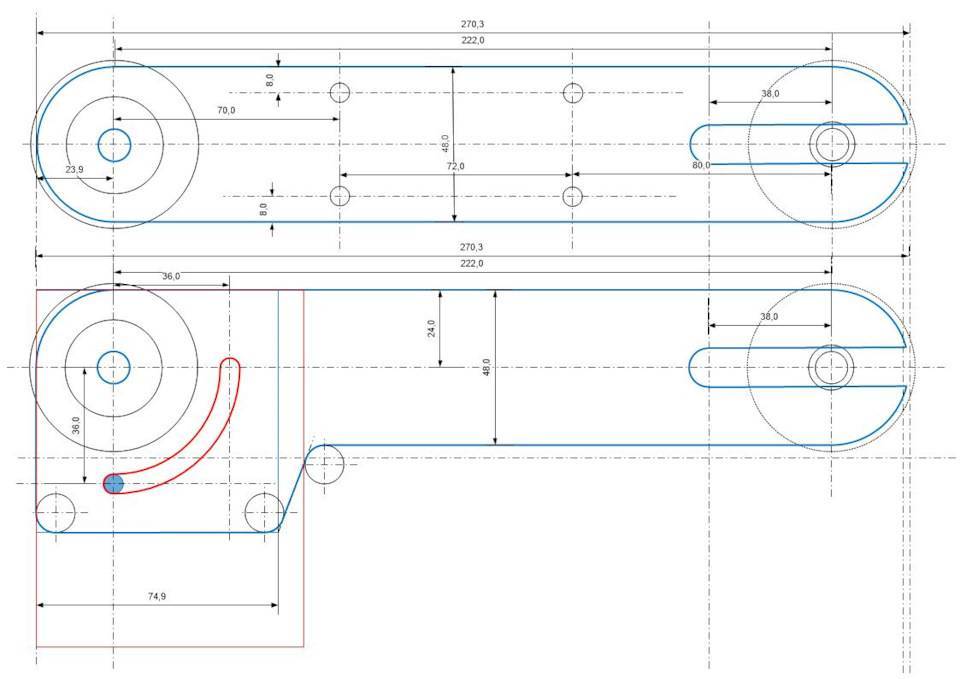

Чертеж ригеля и рамы ленточного гриндера Хозяин
Материал механизма натяжителя ленты для гриндера изготовлен из стали толщиной 8 мм. Для сборки данного узла потребуются метчики М6х1, отверстия диаметром 5.2 мм, на чертеже под резьбу 6х1. Трущиеся элементы рекомендуем смазать любой доступной технической смазкой. Для дальнейшей стабильной работы натяжителя ленты для гриндера рекомендуется проводить смазку регулярно.
Чертеж натяжителя ленточного гриндера Хозяин
Опорный столик и упорная площадка ленточного гриндера Хозяин изготавливаются из стали толщиной 6 мм с использование сварки и последующей шлифовкой швов. Так же Вам потребуется метчик М8х1.2, отверстия под эту резьбу обозначены диаметром 6.8 мм. В качестве упорного элемента гриндера, мы рекомендуем использовать керамогранитную плитку, она зарекомендовала себя лучше, чем высоколегированные стали или чугун, т.к. плотность и долговечность у неё выше.
Чертеж столика ленточного гриндера Хозяин
Токарные работы лучше всего доверить опытному токарю, т.к. ролики и шкив ленточного гриндера являются деталями высокой точности, сложны в изготовлении и требуют использования токарного оборудования и различного вида резцов, а также ленточной пилы для нарезки заготовок. Это основной элемент стабильной работы, ровного хода ленты гриндера и безопасности работы Вашего станка. Все размеры и допуски роликов для гриндера указаны на нижеследующих чертежах.
Чертеж втулки натяжителя ленточного гриндера Хозяин
Для сборки роликов гриндера Вам потребуются подшипники 6000RS 6шт., в случае неточной токарной обработки их рекомендую вклеивать на резьбовой герметик, это позволит им прослужить дольше и избежать неприятных ситуаций с развалившимися роликами. Мы на своих станках используем ЧПУ токарные работы, которые позволяют изготовить детали с точностью до .01 миллиметра.
Для лучшего понимания, сборки ленточного гриндера своими руками, ниже прикладываем сборочный чертежи и виды собранного гриндера.

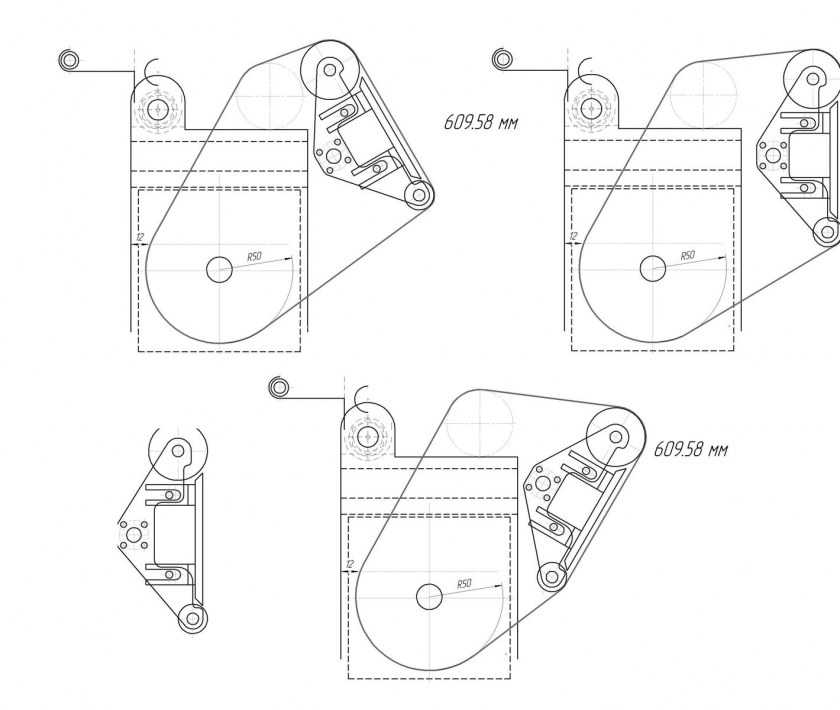

Сборочные чертежи ленточного гриндера Хозяин
Сборочный чертеж ленточного гриндера (Вид 1)
Сборочный чертеж ленточного гриндера (вид 3)
Сборочный чертеж ленточного гриндера (вид 2)
Весь используемый крепеж для сборки ленточного гриндера своими руками,выкладываем в файле спецификация.
Спецификация крепежа к чертежу ленточного гриндера Хозяин
- Спасибо, что дочитали данный материал, ссылку на чертежи ленточного гриндера “Хозяин” векторном формате для печати в хорошем качестве выкладываем отдельным файлом
- Ленточный гриндер чертежи в формате dwg с размерами
- Предложение, вопросы и пожелания присылайте нам на почту, будем рады обсудить или помочь с возникшими вопросами.
- Звоните, пишите!
Схема конструкции гриндера
Отличие ленточного гриндера от привычных шлифовальных станков состоит в применении для обработки шлифовальной ленты, а не диска. Это позволяет подбирать нужную степень зернистости и обрабатывать значительные площади.
Установленная в натяжной прибор абразивная шина передвигается вращением приводного вала. Шлифовка производится при соприкосновении поверхностей детали и движущейся шины.
Схема гриндера.
Устройство гриндеров не отличается от конструкции стационарных дисковых станков. Основные элементы:
- Система барабанов. Предназначена для установки шины. Состоит из приводного и нескольких ведомых валов.
- Станина. Конструкция элемента зависит от назначения для определённого типа обрабатываемого материала. Для древесины применяется облегчённая станина, для металлических – более мощная.
- Натяжная система. Используется для поддержания шины в постоянно натянутом положении.
- Электрический блок из электродвигателя и управляющего узла. Как дополнительный элемент включается узел повышения/снижения оборотов на базе ременной передачи.
Гриндер от чапая чертеж. Re: Гриндер своими руками. Делимся опытом.
Решил последовать вашим советам и посмотреть в сторону более продвинутых станков.Это гриндеры от Чапая, от Рамира и еще возьму от Владимира972 для сравнения.Итак имеем ГЧ-10, ГЧ-12, ГЧ-16 от Чапая. В принципе они одинаковы. Только растут размеры, мощность двигателя, скорость ленты и цена.Если сравнивать ГЧ-12 с гриндером 1600 от Рамира и гриндером Владимира 972, который описан здесь, то все эти гриндеры работают с примерно одинаковыми длинами лент 1200-1600. Но у Владимира 972 мощность двигателя 1.1, у Чапая 1.5, а у Рамира 2.2 Квт. Причем Чапай разгоняет на 1.5кВт ленту до 35м/с, а Рамир на 2.2 только до 28. Хотя насколько я понял станки от Рамира пользуются спросом.Отсюда вопрос, так какой двигатель нужно на самом деле покупать? Нужно ли гнаться за мощностью? Или 1.1 кВт вполне достаточно для ленты до 1600 и скорости до 24 м/с ? И не перебрал ли Чапай с 35 м/с? Все таки и нагрузка на подшипники значительно больше и на ленту. А есть ли выигрыш? И стоит ли он того?А то подошло время закупать комплектующие, т.е. двигатель и подшипники, а с двигателем ясности нет.Еще вопрос к тем кто делал или имеет готовые гриндеры – вам не кажется что они неоправдано перетяжелены? Глядишь на них и чувствуется не солидность и проработанность, а тяжеловесность и какая то кустарщина. Понятно что станки кустарные, но все же мне кажется с металлом там перебор. Особенно с ригелями.Не подумайте что критикую и хочу все переделать, вовсе нет, просто спрашиваю мнение.Сам буду пользоваться готовыми чертежами и если что и буду корректировать, то не принципиально.
