Виды стремянок
На рынке представлено большое разнообразие переносных лестниц. Они отличаются между собой по высоте, особенностям конструкций, по материалам.
Стремянки изготавливают из различных материалов, в т. ч. из дерева
При изготовлении стремянок используют:
- дерево;
- металл (железо, сталь);
- алюминиевые сплавы.
Деревянная конструкция считается самой простой, но не очень практичной. Под воздействием климатических условий древесина теряет свой вид и свойства, что не лучшим образом сказывается на изделии.
Металлические стремянки отличаются прочностью и долговечностью. В эксплуатации они неудобны тем, что много весят и занимают немало места из-за своих габаритов.
Алюминиевые изделия являются самым оптимальным вариантом. Они надежные, малогабаритные и легкие.
Если за основу классификации брать конструкцию, то складная лестница может быть представлена несколькими видами:
- простая стремянка из бруса;
- стул-стремянка;
- многофункциональная лестница-трансформер.
Простая стремянка из бруса
Для изготовления обычной садовой лестницы потребуется 4 бруса длиной по 2 м сечением 60х40 мм для опорных стоек, а также около 14 метров бруса сечением 60×30 мм для ступеней и перекладин.
1 – опорные столбы; 2 – ступени; 3 – поперечины и укосина; 4 – ограничитель.
Ступени и перекладины должны быть следующих размеров:
- 59 см (2 единицы);
- 54,5 см;
- 50 см;
- 45,5 см;
- 41 см (3 единицы).
На двух опорных брусьях следует нанести метки в тех местах, где будут крепиться ступени. Самая нижняя метка находится на расстоянии 10 см от края. Интервал между остальными отметинами равняется 40 см. Затем с учетом разметки делается пять пазов глубиной 1,5 см.
Закончив подготовительные работы, приступаем к сборке основной части конструкции. Для этого кладем опорные стойки пазами вверх и выравниваем их таким образом, чтобы расстояние между верхними краями было 40 см, а между нижними – 60 см. Ступени вставляются в пазы и фиксируются саморезами. С обратной стороны крепят еще дополнительно перекладину.
Чтобы лестница стояла, необходимо изготовить подпорку. Так как у нее отсутствуют ступени, опорные стойки соединяются между собой двумя поперечинами: верхней и нижней. Конструкция дополнительно оснащается укосиной
При изготовлении подпорки важно соблюсти расстояние между верхними концами стойки 30 см
Заключительный этап – соединение двух частей. По отношению к основной части подпорку ставят так, чтобы ее верхние края находились между последней ступенькой и дополнительной перекладиной.
Для данной конструкции не нужен крепеж сверху. А нижние концы лестницы легко передвигаются на требуемое расстояние.
Стул-стремянка
Такого вида лестница очень компактная и не требует большого пространства для хранения. Благодаря своему привлекательному внешнему виду она вполне сойдет за элемент интерьера вашей квартиры.
Вариант с опрокидывающейся спинкой. Общий вид и чертежи.
При сборке конструкции нужно быть предельно внимательным, соблюдать все размеры, указанные на чертеже. В правильно собранных сооружениях детали свободно двигаются и не мешают друг другу.
Деревянная табурет-лестница может быть оснащена дополнительным крепежом-блокировкой, который фиксирует устройство в нужном положении.
Многофункциональная лестница-трансформер
Конструкция, которая легким движением руки из стремянки превращается в стол для приема пищи, беседку, кровать. Такая многофункциональность значительно облегчит жизнь на даче.
Схема лестницы-трансформера
Для изготовления опорных стоек стремянки берут доски длиной 1,5 м, толщиной 6 см, шириной 18 см. В них выбираются пазы для ступеней. Подпорку дополняют перекладиной, которую можно переставлять в специально высверленные дополнительные отверстия.
Отличительная черта раскладной конструкции – соединения на шарнирах. Края опор спиливаются под нужным углом. Сверху к концам крепят упорные доски, а нижние края соединяются рояльной петлей.
Трансформером могут пользоваться взрослые и дети. Так, малыши применяют его в качестве подставки для рисования. Для фиксации бумажных листов в конструкции предусмотрен щит из фанеры.
Стремянку можно легко превратить в стол, установив при этом фанерный щит для столешницы. Из нее можно также сделать беседку или гладильную доску.
Легкая переносная лестница
Нельзя сделать деревянную лестницу, не зная ее размеры. Мы взяли проверенные — 150 см высота, 52 см ширина нижней части, 40 см ширина верхней части. Чтобы собрать переносную лестницу своими руками вам понадобятся:
- Брусья размером 6х3х150 см, 2 шт.
- Доски размером 6х2х47, 4 шт.
- Ручной фрезер или стамеска
- Саморезы 75мм, 16 шт.
- Транспортир
- Рулетка
- Карандаш
- Линейка
- Ножовка по металлу
- Киянка
Размечаем место под пазы ступеней
Брусья будут служить опорной частью нашей лестницы и первое что нужно сделать, это разметить на них пазы под ступени. Размер шага(расстояние между ступенями) выбираем 35 см, а угол наклона ступени 105 градусов.
Для этого берем рулетку и карандаш, прикладываем рулетку к широкой части бруска (6см) и отмеряем 35 сантиметров от низа.Ставим пометку “А” на краю бруска, это будет начало паза для ступени. От поставленной метки, делаем замер еще на 2 см и ставим новую метку “B”, это будет ширина ступени. Смотрим Рис.1.
Со второй опорной частью проделываем то же самое. Или для того чтобы сэкономить время, можно после замеров на первом бруске, положить две опоры впритык и перенести метки с одной стороны. После, приложить вторую опору к другой стороне первой опоры и скопировать метки оттуда. Останется только провести линии между точками.
Вырезаем пазы для ступеней
Если после трудных замеров вы не сдались и не отказались от идеи сделать стремянку своими руками, продолжим. Ножовкой по металлу по расчерченным линиям на брусках, делаем легкие надпилы, делая тем самым своеобразные направляющие. Затем на фрезере устанавливаем глубину 5мм и делаем выборку по нашим направляющим. Если у вас нет ручного фрезера, можно воспользоваться стамеской, незабываем что глубина паза должна составлять 5мм.
Делаем предварительную сборку
Укладываем одну из опор на твердую поверхность так, чтобы пазы под ступени оказались сверху. Берем первую ступень, вставляем в первый паз и забиваем киянкой до упора, затем, то же самое с последней ступенью, но уже забиваем в последний паз.
Берем вторую опору и кладем сверху на торчащие ступени, соблюдая пазы. Остается лишь прибить опорный брус киянкой для закрепления конструкции. Чтобы ступени не выезжали, закрепляем их с наружной части опор саморезами. По 4 самореза на каждую ступень, 2 штуки с одной стороны и две с другой. Часть нашей лестницы готова, осталось отмерять и смонтировать вторую и третью ступени.
Финальная сборка
Для завершения конструкции остается лишь смонтировать 2 оставшиеся ступени. Для этого кладем нашу конструкцию на твердую поверхность к нам лицевой стороной. Устанавливаем ступени в пазы и аккуратно забиваем киянкой. По бокам также закрепляем саморезами. Наша переносная деревянная лестница готова.
Применение переносной лестницы
Чаще всего, применяется деревянная лестница на даче или в загородном доме. К примеру, стремянка для колодцев поможет провести ремонтные работы в трудно доступном месте. А вот садовые лестницы этого подвида, служат для обрезки деревьев.
Классификация
Сегодня практичные стулья в форме лесенки используются в офисных и жилых помещениях. Изделия классифицируются по материалу изготовления, типу конструкции, габаритам
Для выбора подходящей модели необходимо обращать внимание на все эти параметры
По материалу изготовления
Для производства раскладных стульев-стремянок применяют три основных вида сырья. Конструкции бывают деревянными, металлическими, выполненными из древесно-стружечных плит. У каждого варианта есть свои особенности:
- Дерево — дорогой, прочный материал природного происхождения, при правильном уходе прослужит долгие годы. В большинстве случаев для производства стульев используется сосна или береза, но подойдут и другие породы: бук, дуб, акация. Последние стоят дороже, а их правильная обработка в домашних условиях возможна только при наличии столярных навыков.
- Древесно-стружечные плиты. Используются для изготовления сидушки, ступенек, спинки, реже — ножек. Комбинация панелей с натуральным деревом позволяет создавать надежные конструкции, оптимальные по стоимости и сложности работы.
- Металл. Характеризуется повышенной прочностью, долговечностью. Для сборки стульев применяются нержавеющая сталь, алюминий, которые менее подвержены коррозии. Выполнение сборки под силу мастерам, имеющим навыки работы с подобным материалом и сварочным аппаратом.
Сегодня распространена и пластиковая мебель, ее можно приобрести в готовом виде. Изделия доступны по стоимости, но имеют ограниченный срок эксплуатации. Конструкции из фанеры дешевле и легче по сравнению с натуральным деревом или древесно-стружечными материалами, но уступают им в прочности. Максимальная нагрузка для стула — не более 80 кг.
Разновидности стульчиков для купания малышей в ванной, class=»aligncenter» width=»1730″ height=»1730″ Дерево
ДСП
Металл
По типу конструкции
Существует несколько разновидностей раскладных стульев. Изделия отличаются конструктивными особенностями, вариантами трансформации, внешним видом. Самостоятельно можно изготовить следующие модели:
- Табурет-стремянка. Наиболее простая мебель, занимает достаточно много места, выглядит несколько примитивно. Изделие оснащается одним сиденьем и 2–3 ступенями, которые при необходимости складываются либо выдвигаются. Модель используется в качестве стула или тумбы, устанавливается на кухне, в спальне.
- Стул-трансформер. Главная особенность такой мебели заключается в том, что после откидывании сиденья образуется небольшая полноценная лесенка. Внешне конструкция напоминает традиционный стул, отличие заключается в наличии нескольких ступенек, спрятанных в нижней части.
- Лестница-трансформер. Выглядит, как обычный высокий табурет, иногда со спинкой. Ступени выдвигаются и задвигаются по направляющим. Модель проста в использовании, мобильна, подходит для помещений с ограниченной площадью.
Конструкция стула-стремянки может быть раскладной либо стационарной. Первые отличаются компактными размерами, но вторые более прочные и надежные. Модели, которые устанавливаются в конкретном месте и не передвигаются, используются в качестве подставок под разнообразные предметы либо горшки с комнатными растениями.
Табурет-стремянка
Стул-трансформер
Лестница-трансформер
Раскладной
Стационарный
По габаритам
Чтобы правильно изготовить стул-трансформер своими руками, необходимо уточнить типовые размеры изделий. Оптимальные параметры для высокого табурета-стремянки:
- 4 основные ножки: 19 × 100 × 725 мм;
- 4 средние ножки: 19 × 100 × 470 мм;
- 2 маленькие ножки: 19 × 10 × 215 мм;
- 2 нижние перекладины: 19 × 100 × 420 мм;
- 2 верхние перекладины: 19 × 38 × 180 мм;
- 2 боковые накладки: 305 × 170 × 250 мм;
- 2 ступени: 19 × 180 × 298 мм;
- 2 перекладины: 19 × 100 × 400 мм.
Потребуется подготовить по паре верхних и нижних царг. Размеры первых составляют 19 × 125 × 345 мм, вторых — 19 × 105 × 345 мм. Лестницы-трансформеры создаются на основе следующих параметров:
- 6 планок: 20 × 20 × 95 мм;
- 3 панели для спинки: 20 × 50 × 400 мм;
- 3 ступени: 20 × 120 × 360 мм;
- 2 передние боковины: 20 × 270 × 400 мм;
- 2 задние боковины: 20 × 325 × 850 мм;
- переднее сиденье: 20 × 90 × 400 мм;
- заднее сиденье: 20 × 165 × 400 мм.
Стул-стремянка дополняется 2–3 ступенями, располагающимися на расстоянии 21 см друг от друга. Форма опор напоминает букву А за счет характерного расположения планок, соединенных с перекладинами. Угол наклона царги и ножек должен составлять 80º.
Подготовка к самостоятельной сборке стремянки
Наиболее популярной моделью является стремянка из профильной трубы. Для ее изготовления необходимо вырезать из металлического профиля 4 планки под два метра длиной. Размер ступеней определяется самостоятельно. Также для работы потребуется длинный болт с гайками и двумя ушками. Здесь следует оговориться, что конструкция будет гораздо надежнее, если использовать сварное соединение. Поскольку фиксация болтами требует точного расчета допустимой нагрузки. В противном случае хозяин не будет застрахован от внезапной деформации крепежных деталей. Поэтому на фото вы видите пример сварной модели.
Далее, чтобы изготовить крепкую стремянку, необходимо запастись следующими инструментами:
— Рулетка для проведения замеров; — Сварочный аппарат с защитной маской; — Дрель для сверления отверстий; — Угольник.
Если же планки профиля планируется резать самостоятельно, то следует также обзавестись защитными очками. Затем отрезки рекомендуется зачистить от острых выступов. Можно воспользоваться дрелью со специальной насадкой.
Это важно! Стальной профиль желательно выбирать с прямоугольным, а не круглым сечением. Аналогично следует поступить и с планками для ступеней
Перед началом работ желательно сделать чертеж эскиза
Аналогично следует поступить и с планками для ступеней. Перед началом работ желательно сделать чертеж эскиза.
Изготовление своими руками стремянки из дерева: подробное руководство
Говоря о том, как сделать стремянку своими руками из дерева, следует заметить, что прежде всего потребуется создать чертежи будущего изделия. Необходимо четко представить, как именно будет выглядеть конструкция, определить ее конфигурацию и базовые параметры. В процессе работы над рисунками также нужно продумать тип крепежа и сформировать перечень материалов, которые понадобятся для конструирования лестницы.
Сделать своими руками стремянку из металла – довольно трудная задача. Для этого понадобится множество специальных инструментов, а также необходимы навыки работы с металлическими изделиями. Именно поэтому деревянные конструкции пользуются огромной популярностью.
Для тетивы деревянных стремянок для дома зачастую применяют брусья размером приблизительно 5х5 см, а для ступенек – доску шириной до 4 см. Предстоит осуществить разметку и отрезать тетивы-балки нужной длины. Они непременно должны быть выдержаны в соответствии с высотой конструкции. Для того чтобы обеспечить устойчивость лестницы, нижние торцы балок следует срезать приблизительно под углом 30°.
Чертеж деревянной стремянки на пять ступеней
После того как были отрезаны балки необходимых размеров, можно начинать процесс изготовления ступенек. Длина нижней ступени должна быть приблизительно 65 см, верхней – не больше 35 см. Выполнять корректировку размеров придется уже в процессе конструирования стремянки. После подготовки ступеней нужного размера их рекомендуется пронумеровать с обратной стороны, чтобы избежать путаницы.
Если конструкция изделия предусматривает дополнительную площадку, ее следует изготовить из такого же материала, что и ступени. Вторую часть стремянки, которая является опорной, собирают по такому же принципу. Единственным отличием считается то, что ступени с целью усиления прочности заменяют перекладинами, которые прибиваются в поперечном направлении либо по диагонали.
Ключевые моменты самой интересной части процесса изготовления
Создавая деревянную стремянку своими руками, для достижения надежного соединения всех элементов применяют болты, для придания подвижности частям изделия – специальные шарниры, а для фиксации положения – ограничители либо распорные механизмы, которые предотвращают скольжение ножек по поверхности.
Необходимо подготовить все детали стремянки и тщательно отшлифовать
Как сделать стремянку самостоятельно? Процесс монтажа следует начинать с соединения перекладин и тетивы. Для этого в торцах, в точках крепления ступеней, путем вкручивания располагают саморезы. Требуется обработать все стыки столярным клеем. Ступени должны находиться параллельно по отношению к полу в то время, когда лестница находится в разложенном состоянии. Если конструкция оборудуется площадкой, необходимо осуществить монтаж дополнительной опоры.
Подвижные элементы стремянки подлежат соединению посредством шарниров. При этом нужно позаботиться о наличии ограничителя хода, который следует закрепить на торцевых частях. Данный элемент является залогом устойчивости и надежности изделия.
Если крепление ступеней складной лестницы-стремянки происходит посредством клея, для повышения степени прочности конструкции тетивы стягивают с помощью металлических прутьев. Их размещают под ступеньками: под первой, в середине, а также под ступенью, располагающейся вверху. Прутья способствуют приданию прочности лестнице.
Для того чтобы уберечь стремянку от процесса гниения, на деревянные детали следует нанести антисептическое средство, которое образовывает пленку с водоотталкивающим эффектом. Кроме того, можно покрыть изделие лаковым составом, не касаясь при этом металлических элементов конструкции.

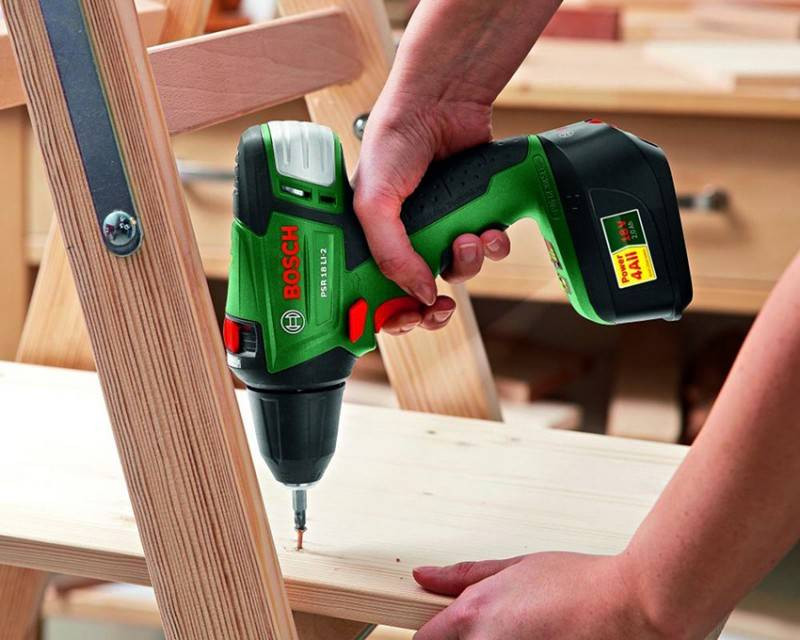

Соединять детали будущей стремянки рекомендуется посредством саморезов и шуруповерта
Следуя вышеуказанным рекомендациям, можно без труда создать своими руками лестницу-стремянку. Соблюдение пошаговой инструкции является залогом успеха.
Изготовление стремянок из дерева и металла
Крыльцо из дерева Как сделать своими руками
Лестница-стремянка пригодится как во время ремонта, так и для многих бытовых нужд: ухода за деревьями в саду, замены лампочек, фасадных работ. Существуют модели стремянок, изготовленные из дерева, металла, варианты с односторонним и двусторонним восхождением. Представленные в продаже недорогие стремянки, как правило, быстро приходят в негодность, а качественное профессиональное оборудование не всем по карману. Ввиду этого возникает необходимость сделать своими руками такую лестницу.

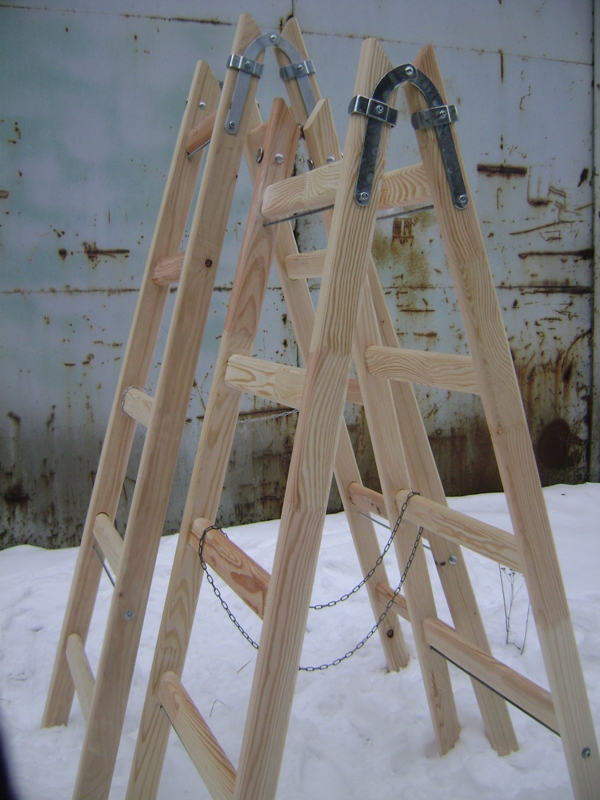

Изготовление стремянки из дерева
Большим преимуществом стремянок является то, что они не требуют дополнительной опоры. Своими руками быстрее и проще сделать модель с односторонним восхождением. Такая конструкция включает в себя лестницу со ступенями с одной стороны и откидной опорный элемент с другой.
Для деревянной лестницы-стремянки нужно заготовить:
- Сосновый брус размером 40×70 мм
- Мелкозубую ножовку
- Отвертку
- Дрель и сверла (диаметр 5 и 12 мм)
- Наждачную бумагу
- Стамеску
- Угольник
- Рулетку
- Карандаш
- Саморезы по дереву, болты и шайбы.
Древесина, использованная для изготовления лестницы, должна быть без сучков, с четкой структурой волокон. Выбирать следует твердую породу, подойдет бук, береза. Кроме того, материал должен быть хорошо просушенным. Влажная древесина, высыхая, будет деформироваться, что повлияет на устойчивость раскладной лестницы.
Конструкция простой стремянки с односторонним восхождением представляет собой лестницу и опорный элемент, скрепленные подвижным соединением. Для фиксации перекладин на стойках на них нужно сделать запилы на глубину 30 мм. На самих стойках вырезаются пазы. Перекладины закрепляются при помощи саморезов. Чтобы опорный элемент стремянки был достаточно прочным, поперечные перекладины фиксируют на стойке саморезами длиной 65 мм. Готовые составляющие необходимо обработать наждачной бумагой. Не будет лишним пропитать их антисептиком.
Сначала все детали собирают без смазывания столярным клеем и при необходимости подгоняют их. Затем конструкцию снова разбирают, наносят на места стыков клей и собирают отдельно лестницу и опорную часть. При отсутствии столярного клея можно заменить его клеем ПВА. Теперь части лестницы из дерева обрабатывают олифой, а затем покрывают масляной краской. По ее высыхании соединяют лестницу и опору болтами.
Чтобы составляющие стремянки не раздвигались слишком далеко, в подпорках нужно сделать скобы с фиксирующими цепями.

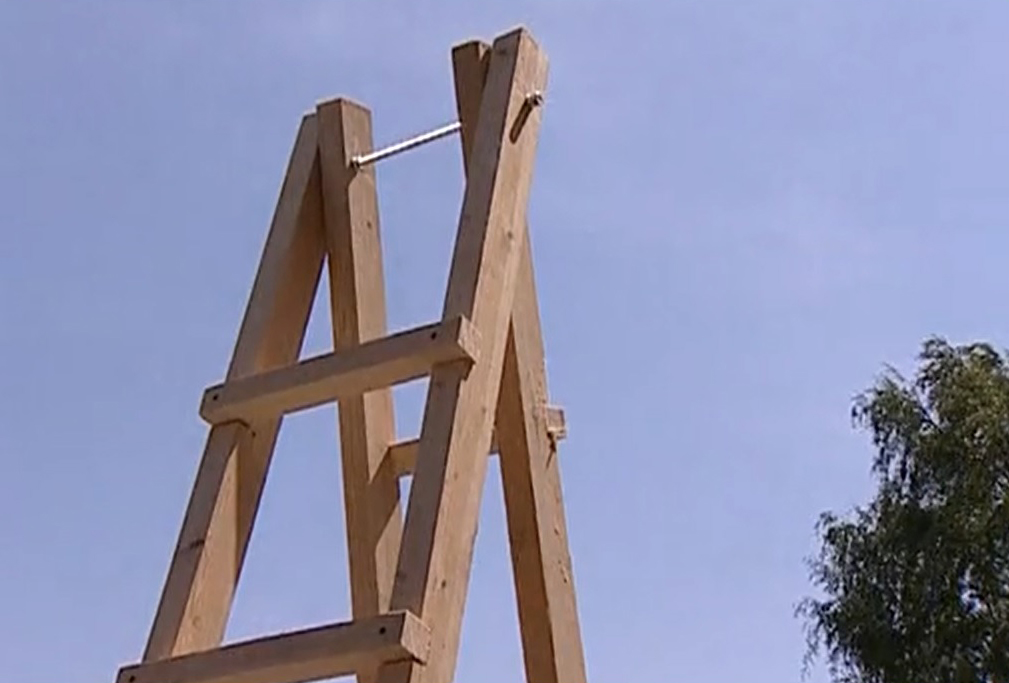

Есть и более простой способ изготовить стремянку из дерева своими руками, который займет значительно меньше времени. Требуется для этого взять две готовые лестницы и соединить их при помощи саморезов. При этом длина саморезов должна превышать размер скрепляемых деталей примерно на треть. Во избежание прокручивания необходимо использовать шайбы. Саморезы должны выступать с противоположной стороны, чтобы была возможность укрепить соединение гайкой.
Изготовление стремянки из металла своими руками
Своими руками можно сделать и металлическую бытовую стремянку. Для ее изготовления понадобится профиль из металла с толщиной стенок 1 мм. Из него нужно изготовить каркас, для максимальной прочности детали соединяют методом сварки, а не с помощью заклепок. На каркасе впоследствии будут закреплены деревянные перекладины.
Чтобы повысить устойчивость конструкции, в основание конструкции из металла монтируют деревянный брус длиной 60-70 см. Такую стремянку можно устанавливать на поверхности, покрытой плиткой или ламинатом. Благодаря складной конструкции ее нетрудно транспортировать и хранить. Вес изделия из тонкостенного профиля получается около 10 кг.
Чтобы сделать конструкцию максимально устойчивой, в основание можно монтировать брус из дерева большей длины. Однако данная конструкция будет устойчивой только на ровной поверхности.
Как сделать стремянку своими руками: пошаговая инструкция
Сначала подготавливают опоры. Для изготовления Л-образной конструкции необходимы 2 профильные трубы длиной 2 метра каждая. Лестница состоит из 2-х таких конструкций. На опорных трубах делают разметку маркером, цвет которого хорошо виден на металле профильного проката. Все расстояния указаны на чертеже.
Шаг 1. К одному краю трубы приваривают пластинки длиной в две широкие стороны трубы, в нашем случае 120 мм. Их приваривают под углом, чтобы срез получился прямым, если соединенные опоры разложены. Это изображено ниже на фото.
Во второй трубе и пластинках просверливают отверстие Ø 10 мм. В него вставляют штырь для образования шарнирного соединения, края заклепывают. Или применяют специальные шарниры, их нужно лишь приварить к окончаниям отрезков так, чтобы сложенные профильные трубы прижимались и были параллельны друг другу. Вторая конструкция идентична первой.
Шаг 2. После изготовления Л-образных конструкций приваривают цепь, чтобы она была внатяжку, если угол на шарнирах 45˚. Предварительно подготавливают материал для ступенек, нарезают отрезки профильных труб 350 мм – 14 шт. Далее устанавливают эти конструкции параллельно на расстоянии 35 см. Здесь может понадобиться помощь друга, чтобы придержал своими руками, пока будет приварена одна из верхних ступеней.
Необходимые инструменты и материалы
Для изготовления своими руками стремянки необходим сварочный аппарат, дрель и болгарка. Трубы, которые предпочтительнее применить, я описал выше. Для шарнирного механизма можно использовать 4 пластинки размерами 160 × 80 мм и толщиной не менее 3,5 мм. Цепь с толщиной проволоки кольца от 2,8 мм до 5 мм.
Чертежи и схемы

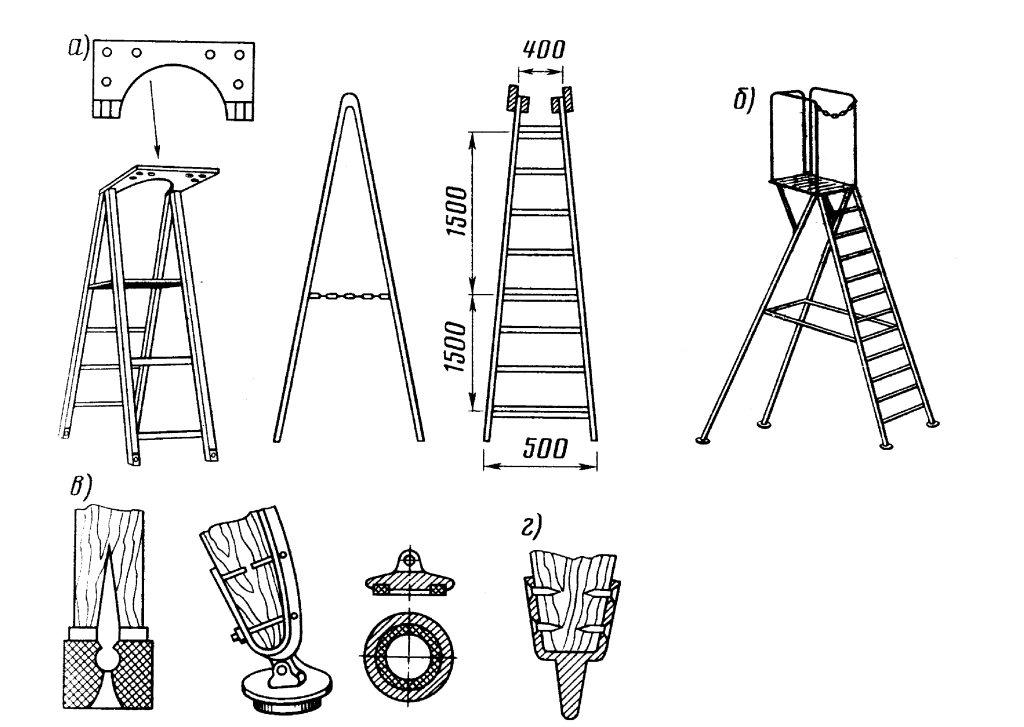

Схема простой стремянки изображена на рисунке.
Ее достоинство – возможность одновременного подъема на ступеньки двоих человек. В хозяйстве такой вариант стремянки бывает попросту незаменим, например при сборе урожая с плодовых деревьев. Это удобно при совместном ремонте или при работе монтажника с помощником. Когда мастер занят работой, помощник может подавать инструмент, придерживать предметы. На других типах стремянок это невозможно.
Ход работ
Такая последовательность монтажа, которую я описал выше, позволит собрать своими руками ровную стремянку без каких-либо сложных вычислений и измерений.
Сначала приваривается верхняя ступенька, чтобы опорные конструкции стояли ровно. Поверхность ступеней всегда должна быть параллельна земле. Далее – нижняя перекладина противоположной лестницы. Если при этом одна из цепей немного ослаблена, а при ее натяжении образуется косина, то на этом этапе лучше всего переварить место крепления цепи.
Чтобы ровно обрезать края ножек стремянки, ее нужно перевернуть набок в разложенном состоянии. Линию обрезки можно отметить, приложив к бокам стоек длинную линейку. В крайнем случае можно натянуть шнур. Еще лучше, если приобрести в магазине стройматериалов специальные пластиковые ножки под имеющийся профиль.
