Зачем нужен дренаж?
Что же такое дренаж? Определение дренажа — это специальная система труб, скважин или каналов, позволяющая отвести грунтовые воды в сторону от участка, дома или любого строительного сооружения. Для большей части России — особенно для средней полосы — хороший дренаж просто жизненно необходим. Причем это касается не только явно болотистой местности. Только специалист сможет точно определить, на каком уровне залегают грунтовые воды, нужен ли дренаж и какого типа, а также как его лучше установить. Однако простейшие работы по водоотведению можно сделать и самостоятельно — о том, как это сделать, мы расскажем в конце статьи.
Разумеется, многое зависит от типа местности, где располагается ваш дом или дача — или иное сооружение. Возможны разные варианты:
- — дом на глинистой почве (то есть водоупорный слой близко);
- — дом в низине;
- — дом на песчаной почве (до грунтовых вод далеко);
- — дом на склоне холма;
- — дом в болотистой местности или возле реки/водоема.
В каждом случае — свой подход и своя система дренажа. В низинах, например, грунтовые воды всегда ближе, на склонах — тоже. Но на холмах дренаж тоже может понадобиться — в частности, для стока дождевой воды, избыток которой на вашем участке вовсе ни к чему.
До проектирования дренажной системы проводится исследование местности. В первую очередь, определяются цели, для которых нужно осушить почву, для чего ставят дренаж. Так, осушение может понадобиться для агротехнических целей — избыток влаги вредит отдельным растениям, ведет к загниванию корней и гибели саженцев. Чаще всего, правда, дренируют придомовые и придачные участки, чтобы защитить фундамент и не позволить воде создать неприятную сырость внутри помещения.
Дренажная система своими руками на участке: некоторые секреты выполнения работ и нюансы устройства
Монтаж своими руками дренажа на участках хотя и довольно трудоемкий, но вполне выполнимый самостоятельно процесс. Главное здесь – не отступать от плана выполнения и очередности работ. И хотя примерный алгоритм сейчас будет представлен, стоит понимать, что для каждого участка он может дополняться, в зависимости от грунта, ландшафта и т.п.
| Фото пример | Характер производимой работы |
|---|---|
| Составление подробного плана работы и схемы будущего дренажа на участке. На этом этапе учитывается каждая мелочь, каждый нюанс (наклон грунта, его состав, глубина залегания грунтовой воды, необходимый диаметр труб и т.п. | |
| Разметка участка согласно план-схеме с учетом размеров | |
| Копка траншей под дренажные желоба или трубы. Подготовка мест для колодцев и трапов | |
| Укладка в траншеи геотекстиля (если это необходимо), а также подсыпка их песком или гравием | |
| Укладка непосредственно дренажного материала (трубы, желоба и т.п.). Установка колодцев | |
| Засыпание дренажа грунтом и приведение участка в первоначальное состояние |
Важный совет! Перед тем, как сделать дренаж на участке, необходимо убедиться в отсутствии других коммуникаций, а также уточнить глубину залегания грунтовых вод. Это избавит от непредвиденных проблем в процессе монтажа.
Что же касается дренажа своими руками на дачах, а именно того, как сделать дренаж вокруг дома своими руками, то существенных отличий с осушением участка здесь не будет. Необходимо лишь напомнить, что отмостка должна быть качественной и иметь хорошую гидроизоляцию. В противном случае от магистралей водоотведения толку будет немного.
Отмостка играет очень важную роль в монтаже дренажной системы
Виды дренажных систем
Дренаж дома своими руками можно сделать двух видов – открытый (поверхностный) и закрытый (глубинный). Чаще всего дачники выбирают первый вариант, поскольку он намного проще и дешевле. Хотя закрытая система более надежна и долговечна. У каждого варианта дренажных канав есть свои плюсы и минусы. Их нужно учесть при выборе.
Поверхностный дренаж участка
Открытая дренажная канава на участке представляет собой обычную траншею без верхнего перекрытия. Ее следует делать в наиболее опасных участках – низины и места с высокими грунтовыми водами, где скапливается много влаги и возможно подтопление. Плюсы такой системы очевидны:
- Бюджетный вариант без особых затрат.
- Сделать можно своими руками без специального оборудования.
- Быстро отводит воду, предотвращая подтопление, заболачивание.
- Можно красиво оформить, выложив камнем.
- При необходимости можно воспользоваться недорогими услугами на заказ и сделать надежную канаву.
Недостатков тоже довольно много:
- Дренажная канава на дачном участке быстро заиливается, засоряется.
- Грунт размывается, есть угроза обрушения: чтобы избежать ее, необходимо своими руками сделать усиление стенок камнями и другими материалами.
- Внешне открытая дренажная канава не всегда красиво смотрится.
- Есть проблема с подъездом транспорта – для сооружения насыпи понадобится дренажная труба.
- Если сделать открытую дренажную канаву на скорую руку, срок службы будет небольшим.
Открытая канава довольно быстро заиливается и разрушается
Глубинный дренаж
Поскольку поверхностная дренажная канава недолговечна, многие дачники предпочитают сделать своими руками глубинный дренаж. У такой системы водоотведения есть несколько преимуществ:
- длительный срок службы, надежность;
- закрытая канава защищает фундаменты и цоколи помещений, заборов от подтопления;
- внешняя привлекательность;
- въезд, проход по участку ничем не затруднен;
- экономия пространства – поверхность можно застелить газоном, разбить неглубокую клумбу или сделать грядку.
Но есть и недостатки. Сделать закрытую дренажную канаву своими руками на дачном участке возможно не всегда, поскольку:
- работа требует больших усилий;
- необходимы специальные материалы и оборудование;
- может понадобиться приезд бригады.
Как правильно сделать дренаж на участке без труб своими руками
Сделать сточную дренажную канаву можно и без труб. Такая конструкция необходима, если на участке не очень много воды, и закладка труб нецелесообразна. Также она может понадобиться, если планировка места или рельеф не позволяют наметить прямую линию для дренажной канавы. Тогда делают простую насыпь из щебня. Возможно два варианта:
- Более трудоемкий и долговечный – выкапывают дренажные канавы, укладывают геотекстиль, который должен закрыть не только дно, но и стены, а также дать запас с обеих сторон. Щебень засыпают не до конца, закрывают волокно внахлест и сшивают его.
- Менее трудоемкий, хотя и не настолько надежный. В этом случае нужно просто сделать дренажную канаву и засыпать ее щебнем до поверхности, без использования геотекстиля. Со временем почва будет размываться, а щебень – заилится. Тогда его можно будет заменить новым.
Этапы строительства
К проведению работ можно приступать после составления плана по устройству дренажа, определения места расположения канав и колодца, а также покупки необходимого количества материалов. Перед каждым встает очевидный вопрос, с чего начать и как построить дренаж участка самостоятельно?
Начинать следует с разметки канав и выемки грунта на соответствующую глубину. После проведения земляных работ дно канав следует застелить нетканым материалом таким образом, чтобы после покрытия всей поверхности оставались свободными края, необходимые для нахлеста.
Схема глубинного дренажа участка: 1. всасывающие перфорированные трубы; 2. собирающая дрена; 3. смотровые колодцы 4. центральный сборный колодец
Предпочтение следует отдавать мягкому геотекстилю (флизелин, дорнит). Плотный материал использовать нежелательно, так как он довольно плохо пропускает сквозь себя влагу. Вместо геотекстиля можно использовать песок, толщина слоя которого должна составлять 0,1 – 0,15 м. Песок нужно хорошо уплотнить, для этого достаточно пролить его водой, и произвести засыпку щебнем либо керамзитом.
Нередко возникает вопрос, какой щебень необходим для выполнения засыпки? Предпочтение следует отдавать щебню крупной фракции, особенно в нижней части засыпки, так как он отлично пропускает воду.
После подготовки поверхности канавы можно приступать к укладке труб. Для стыковки принято использовать тройники соответствующего диаметра или крестовины. Нужно отметить, что количество пересечений значительно влияет на водоток. Сверху трубу снова нужно засыпать щебнем и песком, а верхний слой нужно сформировать из вынутого грунта. При засыпке необходимо оставить небольшой бугорок, так как со временем произойдет усадка.
Как уже было отмечено ранее, существует несколько вариантов отвода воды. Например, можно отводить воды в устроенный сточный колодец, который проще всего строить при помощи бетонных колец или пластиковой емкости. Капитально построенный колодец может быть отличным хранилищем для воды, используемой для различных нужд.
Несмотря на довольно значительную трудоемкость процесса, особенно, в части проведения земляных работ, все же построить дренажную систему своими руками вполне возможно, а при достаточном пространстве на участке часть работ можно механизировать.
Дренаж участка своими руками
Впрочем, зная простейшие правила и то, как устроен дренаж, можно сделать несложную систему осушения собственного участка своими руками. В первую очередь вам для этого потребуется план, согласно которому будут проложены дренажные каналы. Нужно зарисовать, как вода течет по участку, и по ее пути проложить сетку. Траншеи желательно оставить открытыми вплоть до следующего дождя, чтобы было видно, достаточен ли уклон — если появились лужи, канавы идут неправильно. Затем в вырытые желоба укладывается специальный материал — геотекстиль, а на него уже — дренажные трубы. Их все надо свести в один дренажный колодец. Уложенные трубы надо накрыть геотекстилем (иначе внутрь набьется грунт), а затем засыпать щебнем — но не до самого верха траншеи. Верх оставшихся ям — сантиметров тридцать — надо закрыть обычной почвой.
То есть, говоря простым языком, вам надо:
- Нарисовать план каналов.
- Выкопать траншеи.
- Подождать дождь.
- Проложить по всем каналам специальную ткань (геотекстиль).
- Смонтировать по всем траншеям трубы в одну систему, конец вывести в один колодец.
- Засыпать все ямы щебнем и землей.
Независимо от того, нужен ли дренаж профессиональный, или достаточно самодельного — важно, чтобы система хорошо исполняла основное назначение дренажа: лишней сырости после монтажа быть не должно. Если же участок все еще остается влажным, если в доме упорно не исчезает плесень, а в подвале и на первом этаже чувствуется влага — значит, где-то допущены ошибки, и дренаж не сплавляется с возложенными на него функциями
Возможно, нужна система другого типа, или уклон недостаточен, или просто засорились трубы — в любом случае, стоит проверить все элементы.
Неправильно установленный или нерабочий дренаж не сможет помочь в борьбе с лишней влагой. А она грозит такими проблемами, как гибель или плохой рост растений (в том числе деревьев и газона), глубоким промерзанием почвы (что негативно сказывается как на растениях, так и на домах и сооружениях) и просадкой фундамента.
Что такое дренаж и зачем он нужен
Система дренирования собирает и удаляет (сливает) грунтовые и просачивающиеся потоки жидкости.
Функции дренажа:
- регулирует водно-почвенный баланс;
- создает комфорт для роста и развития растений, возведения строений;
- защищает подземные сооружения, фундаменты, подвалы, основания от избыточной влаги и разрушения.
Структура водоотведения включает разветвленные трубные каналы или траншеи, расположенные по периметру сооружения или участка. Элементы соединяют между собой дренажными ямами или колодцами, чтобы предохранить территорию от подтопления.
У вас организован дренаж участка?
Да
13.92%
Нет
70.89%
Частично
15.19%
Проголосовало: 79
Особенности оборудования:
- Дрены (дренажные коллекторы) — основные детали конструкции, устанавливаемые под уклоном. Ранее применяли керамику и асбоцемент, но из-за трудоемкости от этих материалов отказались в пользу композита и полимеров с фильтрующими элементами. Применяют гофрированные и перфорированные трубы из пластика с оболочками из геотекстиля.
- Дренажные колодцы размещают на поворотах, проблемных участках. Устройства перенаправляют потоки, служат в качестве водосборников и дождеприемников. Колодцы удобны для технического обслуживания трубопровода.
- Помпы откачивают жидкость, если ее удаление из системы невозможно другим путем. Насосы размещают в колодцах, обычно выбирают погружные виды. Делят агрегаты по мощности и диаметру выходного патрубка.
Какие правила и нормы регламентирует СНиП
Для обустройства дренажной системы земельного участка вам потребуется внимательно изучить нормы СНиП 2.06.15-85 и 2.04.03-85.
Здесь есть вся информация, которая понадобится для успешного выполнения работы.
Первым делом изучите правила, которыми регламентирует устройство дренажа СНиП.
Они заключаются в следующем:
Нормы СНиП для дренажа
- для создания дренажной системы следует использовать устойчивые к влаге трубы, лучше – керамические, асбестоцементные либо пластиковые;
- соблюдать уклон труб к месту сбора воды. Он должен составлять 0,5-0,7%;
- обязательно обустроить ревизионные колодцы – элементы, позволяющие контролировать работу дренажной системы, выполнять ее промывку и прочистку;
- перед стеной цокольного этажа нужно сделать вертикальный дренаж, позволяющий отводить воду от здания в дренажную систему;
- разместить трубы вдоль стен здания. Если фундамент имеет неправильную форму, можно уложить дрены на увеличенном расстоянии от него;
- укладывать трубы так, чтобы дно изделий располагалось ниже края основания фундамента на 20 см и более. Верхний край труб не должен выступать за нижнюю часть основания фундамента;
- пристенный дренаж должен быть обустроен по всему периметру здания.
При его составлении вам понадобятся такие данные:
Проект по нормам СНиП
- размеры траншеи – для открытого дренажа глубина должна составлять 50 см, а ширина 40 см, для глубинного дренажа глубина канавы 70-150 см, ширина 40-50 см;
- показатели уклона дренажной трубы (СНиП) – 2 см на метр трубы при глинистом грунте и 3 см на метр изделия при песчаном;
- диаметр трубы – обычно берутся дренажные трубы диаметром в 110-160 мм;
- высота песчаной подушки 10 см;
- толщина гравийного слоя – от 20 до 40 см.

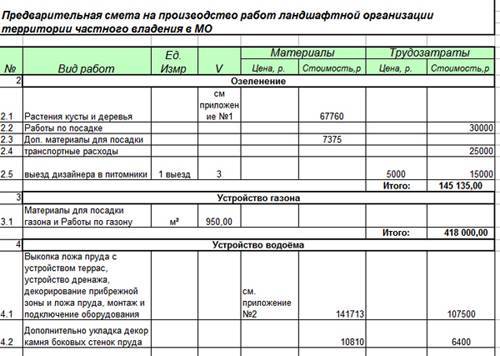

Смета ландшафтных работ
Теперь составляется смета, которая будет включать расчет объема дренажа, длины труб, количества геотекстиля.
Здесь вам потребуется определить стоимость следующих материалов:
дренажные трубы (гофрированные с перфорацией) – диаметр 110 мм, длина равна длине всей траншеи или суммарной длине траншей, если их несколько;
- соединительные муфты – количество труб, уменьшенное на 1;
переходник для соединения магистральной трубы и накопительного колодца;
- сам дренажный колодец, объем которого рассчитывается, исходя из объема воды, которая будет поступать сюда;
- угловые соединения – количество равно числу поворотов в дренажной системе;
смотровые колодцы (устанавливаются на каждом углу здания. Если угловых соединений много, то ставят колодцы через одно. При этом, расстояние между ними не должно превышать 20 см);
- песок, щебень, геоткань – количество определяется размерами траншеи.
Фундамент заложен в грунт на 1,2 метра.
Глубина промерзания почвы составляет 0,8 м.
Пристенный дренаж фундамента
Теперь рассмотрим пример пристенного дренажа фундамента, СНиП нормы здесь учтены.
Сначала определим количество дренажных колодцев. Длина одной дренажной трубы, учитывая отступ в 3 метра от фундамента, составит 16 м.
Общая длина дрен по периметру составит 64 м. Если сток организован по двум параллельным дренам в один колодец, то мы получим длину 32 метра.
Верхней точкой станет угол, противоположный по своему размещению колодцу.
Учитывая уклон в 1 см на каждый метр, получим разницу в высоте точки сбора и отвода воды в 32 см.
Если установить два колодца с противоположных сторон дома, то длину каждого участка дрен можно сократить до 16 м, соответственно, перепад будет равным 16 см, так получается сократить затраты на проведение монтажных работ.
Пристенный дренаж фундамента
Учитывая то, что глубина промерзания грунта 0,8 м, а мощность самого дренажного слоя 0,5 м, нам потребуется вырыть траншею глубиной 1,3 метра.
Зачем нужен дренаж участка
Лишняя влага на участке создает хозяевам большие проблемы не только с получением обильного урожая, но и с безопасным проживанием в доме:
- Скопление воды в основание фундамента провоцирует движение почвы и способно негативно отразится на целостности постройки.
- Во влажных подвалах появляется плесневый грибок, который постепенно распространяется по всему дому.
При высоком уровне грунтовых вод влажная почва «выдавливает» септик и создает проблемы в сточной системе.
- Переувлажнение приводит к загниванию корней растений, что мешает нормальному росту садовых культур и пагубно отражается на урожае.
- На участке с сильным уклоном потоки воды вымывают плодородный слой земли.
Все эти неприятности можно избежать, если правильно оборудовать дренажную систему на участке.
Причиной излишней влаги могут служить три категории воды. Поверхностные – образуются при ливневых осадках, выпадающих на протяжении долгого времени. Подземные – имеют разный уровень залегания, величина которого зависит от времени года. Зимой вода опускается до нижней границы, а весной поднимается до максимальной высоты. Верховодка, этим подземным водам не удается полностью уйти в почву, потому что на их пути встречается препятствие – например, плотный пласт из глины.
Этапы обустройства поверхностной дренажной системы
На участке размечают расположение канав в соответствии с планом. Канавы роют на глубину около 0,5 метра. Ширина для песчаного грунта — до 35 см, глинистого — до 45 см. Все боковые канавы делают так, чтобы они входили в центральную ветку, проходящую к водоприемнику, под соответствующим уклоном.
Дальнейшие этапы работ:
- приемник потоков обустраивают в низкой области на участке;
- проверяют уклон, наливают воду, наблюдают за перемещением;
- дно застилают геотекстилем, чтобы концы захватывали стенки канавы по всей высоте;
- уложенную ткань крепят небольшими колышками;
- на дне делают подсыпку из деревянной щепы и мелкофракционного гравия, толщина каждого слоя не более 10 см.
Схемы устройства дренажных систем
Существуют разные схемы создания дренажа на дачном участке.
Выделяют два основных способа:
- открытый;
- закрытый.
Открытый или поверхностный является самым простым и включает в себя такие водоотводные системы как дренажная канава, траншея, ров. Эффективно отводит поверхностные воды.
Открытый вариант дренажа
Закрытая или глубинная схема представляет собой трубы с многочисленными отверстиями и ответвлениями, в которые поступает влага, а также колодцы. Трубы укладываются в канавы и сверху засыпаются песком. Применяется для уменьшения уровня грунтовых вод.
Закрытая дренажная схема
Открытые дренажные системы
Формирование водоотводящей системы при помощи открытого дренажа – это самый простой способ, который не требует лишних затрат. Включает в себя канавы, которые расположены под углом. По канавам излишки воды стекают в дренажные колодцы либо выводятся за пределы дачного участка. Канавы стараются делать подальше от строения, чтобы не вызывать деформацию фундамента. Их средняя глубина около 50 см.
Открытые схемы дренажа имеют два основных недостатка:
- они занимают полезную площадь:
- траншеи необходимо периодически очищать от попадающих в них листьев и мусора.
Пристенная
Подобный вид водоотвода представляет собой инженерный комплекс, предназначенный для защиты фундамента и подвала от жидкости. Подходит для условий глинистого грунта, когда талые и дождевые воды не могут самостоятельно покинуть зону рядом с домом.
Пристенная дренажная система
При создании дренажной пристенной системы вокруг дома своими руками включаются канава, колодцы и насосы для отвода воды с территории. Дренажная канава позволяет отводить воду от стен строения. Желоба для отвода воды на земле делают на расстоянии от полутора метров с углублением на 10 см ниже пола подвала. Для повышения эффективности отвода может делаться вместе с ливневками.
Пластовая
Применяется для отвода воды с высокой мощностью водоносных слоев. Монтируется еще на этапе возведения здания под подошвой фундамента на уровне песчаной подушки. Часто сочетается вместе с трубной системой. Излишняя вода поступает в ближайший колодец, ручей, ров или другой специально оборудованный приемник жидкости.
Кольцевая
Кольцевая дренажная схема
В случае если нужно осушить болотистый участок, применяется кольцевой метод. Он сложнее в реализации, так как дренаж нужно располагать ниже уровня грунтовых вод на 30 см. Трубы, как следует из названия, укладываются вокруг дома в форме кольца.
Закрытые дренажные системы
В случае особо затопляемых дачных землевладений может потребоваться создание закрытой дренажной системы. Она более эффективна, но сложнее в реализации. С помощью закрытых систем можно быстро удалять влагу, предотвращать ее негативное воздействие на дом и участок и защитить территорию от скопления воды. Также способ применим в условиях, когда нужно понизить уровень грунтовых вод. Дренажная канава при закрытом методе размещается под углом, чтобы воды стекали к колодцу. Устраивается при помощи труб ПВХ, обернутых геотекстилем, которые углубляются в грунт. На стенках делаются отверстия, в которые попадет излишняя влага от почвы.
Горизонтальная
Горизонтальный дренаж представляет собой заглубленные трубчатые дрены. Дренажная канализация состоит из траншеи, которая прокладывается на глубине 0,7-1,5 метра под углом. Скос должен быть рассчитан таким образом, чтобы естественный водоотток направлялся в сторону дренажного колодца.
Горизонтальный дренаж
При закрытом методе на дно укладываются перфорированные трубы, которые предварительно обматывают в геотекстиль. Сверху конструкция засыпается грунтом и укрывается дерновым слоем.
Комбинированная
Для комплексной защиты используются комбинированные системы, включающие горизонтальную дрену и вертикальные колодцы. Используется, когда невозможно реализовать один вид схемы либо он не выполняет свои функции в должном объеме.
Комбинированный дренаж
Дренажная канализация комбинированного вида подходит как для однородных, так и для слоистых грунтов разной степени проницаемости.
Вертикальный дренаж
Для осушения с высоким уровнем грунтовых вод применяются вертикальные системы. Это колодцы, которые размещаются в нужном количестве на территории дачи. Их устанавливают недалеко от построек, а для более эффективного отвода воды применяются насосы и помпы.
Вертикальный дренаж
Дополнительно могут обустраиваться траншеи, по которым вода сама стекает без применения оборудования. Система показывает высокую эффективность, но требует проведения обслуживающих работ.
Какие бывают дренажи
Чтобы понять, как правильно сделать дренаж на своем садовом участке, нужно познакомиться с их видами. По способу устройства дренажи подразделяются на несколько видов. Первым стоит назвать открытый тип дренажа. Он представляет собой систему траншей глубиной от 20 до 30 см, стенки которых должны располагаться под уклоном в 30 градусов по отношению дну.
Его используют для того, чтобы убрать лишнюю воду с поверхности грунта на участках во время обильных осадков и весеннего таяния снега. Все траншеи выкапываются под определенным уклоном, так чтобы вода стекала в сторону общей канализации или какого-либо водосборника. Чтобы стенки открытого дренажа не осыпались и не разрушались, их укрепляют при помощи камней, бетона или растений с крепкой и разветвленной корневой системой.
Открытый тип дренажа
Вторым можно назвать закрытый или глубинный дренаж, который бывает горизонтальным или вертикальным. Этот вид помогает внутри грунта дренировать воду на участках с высоким уровнем залегания грунтовых вод. Глубинный горизонтальный дренаж представляет собой сеть специальных труб с отверстиями, соединенных с водоемом, канализацией, оврагом или колодцем. Они располагаются на глубине от 0,8 до 1,5 метров и засыпаны щебенкой, песком.
Вертикальным дренажом называют водосборные колодцы, где скапливается вода из системы траншей, и которые связаны с канализацией или водоемом, оврагом. Если соединить такие колодцы с канализацией нет никакой возможности, то воду просто откачивают при помощи погружного насоса и вывозят в цистернах.
Также стоит упомянуть засыпной тип дренажа, который чаще всего используют на тяжелых и глинистых грунтах. Он представляет собой довольно глубокую траншею, заполненную до половины крупным щебнем, на который насыпают мелкую фракцию щебня, а сверху слой обычной садовой земли (от 15 до 35 см).
