Компрессор своими руками: подробности конструкций, обвязка, электропривод

Делаем своими руками

После того, как собраны все необходимые узлы и инструмент, можно сделать компрессор из холодильника.

В проверенной на герметичность камере необходимо проделать отверстие. Для этого нужно использовать шило. В полученное отверстие будет установлен камерный сосок. Его задача выведение сжатого воздуха из камеры.

Дополнительный штуцер устанавливается вклеиванием, для этого потребуется использование ремонтного комплекта. После этого штуцер необходимо установить на краскопульт. Для выполнения проверки выходя потока воздуха надо удалить ниппель. Да, кстати, родной ниппель должен быть оставлен на месте, он будет исполнять роль клапана, и удерживать излишние давление возникающие при работе компрессора. Для определения уровня давления можно попробовать нанести слой краски на подготовленную поверхность. Если он ложиться равномерно, значит, установка работает в штатном режиме. Для проверки уровня давления можно использовать манометр. Его уровень должен быть стабильным. Разработать конструкцию компрессора и собрать его не так и сложно, но фактом остается то, что использование такого устройства значительно облегчит работы по покраске автомобиля и пр.

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

• Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
• На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

• Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
• С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
• Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
• Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Особенности эксплуатации и меры безопасности

При эксплуатации этого устройства необходимо помнить, что двигатель будет эксплуатироваться практически в предельных режимах, это может привести к его перегреву и выходу из строя. Поэтому, желательно использовать его, обеспечивая ему небольшой технологический перерыв, который позволит остыть двигателю.

При работе с компрессором должны быть соблюдены определённые меры безопасности, а именно:

1. Недопустима эксплуатация механизма при наличии повреждений на поверхности соединительных рукавов и электрической проводки.
2. Категорически запрещена эксплуатация изделия при наличии повреждений на поверхности ресивера, или приборов на нем смонтированных.
3. При обнаружении протечек масла необходимо сразу принять меры к их устранению.
4. Обеспечить выключение прибора при появлении посторонних запахов и шумов, которые сигнализируют о появлении неких неполадок в работе.

К работе с компрессорным устройством желательно не допускать несовершеннолетних детей.

Как сделать компрессор своими руками

31.10.2018

Воздушный компрессор необходим каждому автовладельцу, так как пользоваться услугами автомобильных сервисов при любой проблеме весьма дорого. Для городского автолюбителя, живущего в многоэтажном здании, достаточно компактного, переносного электрического насоса для накачивания шин.

Если есть собственный гараж, компрессорное устройство – уже обязательная мера. Аппарат пригодится для подключения пневматического инструмента, для ремонта и окрашивания машины. Вполне возможно сделать компрессор своими руками, что поможет сэкономить до 50 % стоимости производственной установки.

Компрессор из огнетушителя с мотором от холодильника

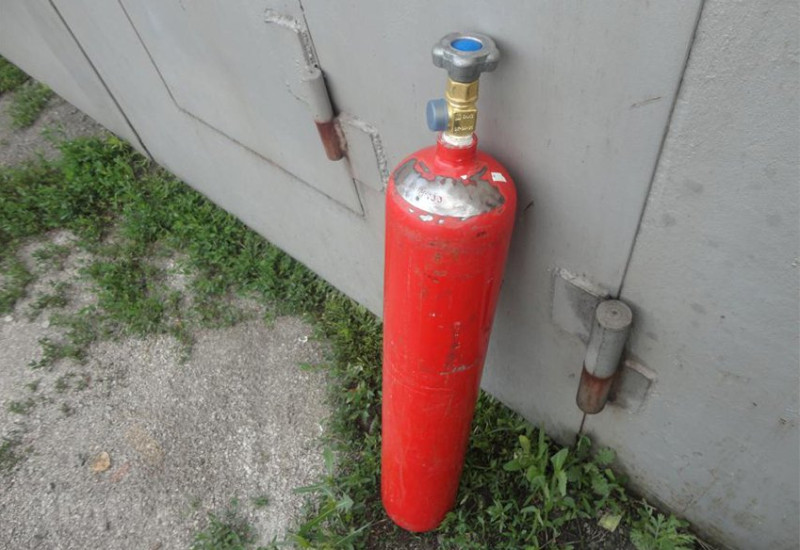

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

• Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
• В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
• К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
• В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
• Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
• При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
• Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
• В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
• На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
• На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
• К магистрали подключить редуктор для сохранения давления внутри баллона.
• За редуктором шланг прикрепляется к четвернику.

Компрессор из огнетушителя с мотором от холодильника

• Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
• Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

Изготовление воздушного электрического компрессора 220 В своими руками

Сделать компрессор своими руками проще, чем кажется на первый взгляд. Поэтапно рассмотрим основные принципы, как сделать компрессор.

Рекомендации

Рекомендуем ознакомиться с советами:

• Резервуар обязательно очищается изнутри и снаружи, иначе прогрессирующая коррозия создаст пробоину. Пескоструйная установка – один из самых эффективных и простых способов очистки. Пескоструйная камера своими руками создаётся с относительной лёгкостью.
• До начала работ проводится рихтовка кузовных элементов. Можно пойти по стандартному пути и использовать молоток, вытяжки, споттер, а затем красить корпус, но разработанная технология PDR помогает устранить повреждение без покраски.
• Обязательно окрашивание краскопультом проводится после нанесения грунта. Кислотная грунтовка для авто крайне эффективна, но имеет особенности работы и совместимости с другими материалами.
• До окрашивания все прилегающие элементы либо демонтируются, либо оклеиваются, особенно это касается стёкол. При попадании краски на стекло есть риск повреждения материала в процессе устранения средства. Набор для ремонта автостёкол поможет восстановить стёкла от большинства повреждений. Рейлинги на крышу авто сложно демонтировать, лучше покрыть плёнкой и замотать скотчем.

Особенности нагнетателя и турбонаддува

Перед тем как пройдет установка компрессора на атмосферный двигатель Вашего автомобиля, следует знать, что к его существенным недостаткам можно отнести чересчур большую массу и невозможность обеспечивать необходимую мощность в условиях внедорожья. Большим преимуществом турбированного двигателя, является использование им отработанных газов, которые в свою очередь через турбину принудительно создают воздушное давление посредством цилиндров и в них происходит образование смеси топлива с воздухом. При этом увеличение прирост мощности может достигать 10–12%, в сравнении с атмосферным аналогом.Чтобы увеличить мощность двигателя, устанавливают механический нагнетатель, который представляет собой обычный компрессор. Привод нагнетателя подключается к коленвалу, что позволяет закачивать определенный объем воздуха в цилиндры. Этот процесс осуществляется пропорционально количеству оборотов двигателя. В отличие от турбокомпрессора, нагнетатель не увеличивает температуру за счет температуры выхлопных газов коллектора, что выгодно выделяет его на фоне своего основного конкурента. Однако недостаток – снижение КПД мотора, поскольку его привод забирает определенный процент мощности.

Наддув двигателя механический: что нужно знать

Начнем с того, что установка любого типа нагнетателя (механический или турбонаддув) возможна как на инжекторном, так и на карбюраторном двигателе. В обоих случаях предполагается ряд доработок силового агрегата, однако установить турбину на двигатель несколько сложнее и дороже по сравнению с компрессором.

Становится понятно, что механический нагнетатель является более доступным способом повышения мощности двигателя, такое решение проще установить на мотор, причем работы можно выполнить даже самостоятельно. При этом общий принцип действия нагнетателя достаточно прост.

Устройство фактически можно сравнить с навесным оборудованием (генератор, насос ГУР или компрессор кондиционера), то есть агрегат приводится от двигателя. В результате работы механического компрессора воздух сжимается и поступает в цилиндры под давлением.

Это позволяет лучше продувать (вентилировать) цилиндры от остатков отработавших газов, в значительной степени улучшается наполнение цилиндра, количество воздуха в камере сгорания повышается, что делает возможным сжечь больше топлива и увеличить мощность двигателя.

Работа компрессора дает такой же результат, как и турбонаддув. Главным отличием является только то, что турбонагнетатель использует для вращения турбинного колеса энергию выхлопных газов, в то время как механический компрессор связан с коленвалом двигателя посредством ременной передачи. Естественно, такой тип привода несколько отнимает мощность у ДВС, однако плюсом является простота конструкции.

Также компрессор имеет прямую зависимость от оборотов мотора. Чем сильнее раскручен двигатель, тем больше воздуха подается в камеры сгорания и, соответственно, увеличивается мощность. При этом нет ярко выраженного эффекта турбоямы (турболаг), который встречается на моторах с турбонаддувом. Турбояма проявляется в виде провала на низких оборотах, когда энергии выхлопа еще недостаточно для раскручивания турбины и создания необходимого давления для эффективной подачи воздуха в цилиндры.

Если говорить об установке механического компрессора на атмосферный карбюраторный или инжекторный двигатель, нужно понимать, что двигатель все равно нужно подготовить (учитывается изменение степени сжатия, осуществляются доработки «по железу», меняется прошивка ЭБУ на инжекторных моторах и т.д.).

Другими словами, все работы выполняются комплексно, что в дальнейшем позволяет форсированному силовому агрегату успешно и стабильно работать без значительного сокращения его моторесурса. Теперь давайте рассмотрим некоторые особенности такой установки.

Финальная сборка компрессорной установки

Компрессор с ресивером должны устанавливаться на одном общем основании для удобства хранения и транспортировки самодельного оборудования. Компрессор от холодильника, найденный ранее, надо очистить от ржавчины (если таковая имеется). Далее выполняется замена масла в воздушном компрессоре, так как старое наверняка пришло в негодность. Лить масло в воздушный компрессор можно не любое – при отсутствии специальной компрессорной смазки можно использовать моторное, синтетическое или полусинтетическое.

Устанавливайте компрессор с ресивером на одном общем основании для удобства хранения и транспортировки

Сборка компрессора осуществляется в пять последовательных этапов, указанных далее:

1. Установите нагнетатель от холодильника на подготовленном основании и закрепите резьбовыми шпильками. Ресивер устанавливается в вертикальном положении и закрепляется посредством сложенных листов фанеры в количестве трех штук с отверстием для баллона. К нижней части основания прикручиваются колеса для удобства перевозки.
2. Установите топливный фильтр на компрессор и обратный клапан для воздушного компрессора в отверстие воздухозаборника. Для удобства можно использовать шланг из резины.
3. На выходном патрубке нагнетателя через шланг поставьте влагоотделитель – его можно взять из дизельного двигателя. Для предотвращения срыва шланга под давлением надо укрепить соединение автомобильными хомутами. Влагоотделитель надо установить и на входе редуктора – приспособления для развязки давления в ресивере и компрессоре. Патрубок выходного давления соединяется с одним из концов водопроводной крестовины.
4. Установите на верхнюю часть крестовины реле для регулировки давления, а в свободный конец манометр для контроля. Все стыки должны прочно укрепляться фум-лентой и затягиваться хомутиками для предотвращения срыва.
5. При помощи тумблера на 220 Вольт подключите сетевую фазу к выходу компрессора. Изолируйте контакты изолентой или диэлектрическим кожухом.

После подключения оборудования к сети можно считать, что масляный воздушный компрессор собран. Можно включить устройство в сеть и проверить его работоспособность.

Какие проблемы могут поджидать при сборке?

Воздушные авто компрессоры простые в плане конструкции и эксплуатации устройства, однако во время самостоятельной сборки можно столкнуться со следующими проблемами:

1. Подача масла в неподходящее отверстие. По причине наличия нескольких трубок в нагнетателе можно запутаться и залить масло не у то отверстие. Для предотвращения проблемы заливать масло надо в любую из двух входных трубок – выпускная исключается.
2. Малый диаметр входного отверстия ресивера. Если использование стандартной резьбы баллона невозможно, надо спаять два элемента при помощи флюса и прикрепить цанговый зажим. Итоговая конструкция способна выдержать давление в 5-6 атмосфер.
3. Неправильное подключение трубок нагнетателя. Чтобы циркуляция в системе происходила без сбоев и в одном направлении, необходимо установить обратный клапан на компрессор своими руками. Он предотвратит возможные проблемы и обеспечит стабильную работу нагнетателя.

Старайтесь собирать нагнетатель масла своими руками в полном соответствии с инструкцией, рекомендациями и правилами безопасности. В этом случае никаких проблем с работой оборудования не возникнет.

Рекомендации специалистов

• Если делается компрессор из зиловского, инструменты потребуется подбирать очень тщательно. Нужно будет иметь дрель, сварочный аппарат, набор ключей и многое другое. Также могут возникнуть ситуации, когда некоторые виды работ проще сделать в заводских условиях или при помощи специальных станков.
• Для создания амортизаторов при фиксации всех агрегатов на станину или несущую раму лучше всего использовать резиновые прокладки или вставки. Однако стоит помнить, что при интенсивном использовании они быстро изнашиваются и всегда нужно иметь запасные.
• При покупке компрессора необходимо быть очень внимательным, поскольку внешний вид изделия не говорит о состоянии его внутренних узлов и агрегатов. Проверить изделие на месте просто не получится, а значит, такую покупку следует производить только у проверенных продавцов.
• Если не решить проблемы с перегревом компрессора, то его нужно эксплуатировать в щадящем режиме. Так он прослужит намного дольше, хотя это может вызывать определенные неудобства в работе. Именно поэтому и подбирают агрегат под конкретные нужды.
• Можно установить на изделие манометр со специальными контактами, которые подключают в электрическую цепь пуска двигателя. Это автоматизирует работу устройства, а также позволит сократить вероятность быстрого перегрева.
• Электрическая схема подключения компрессора к электрической цепи напрямую зависит от типа выбранного двигателя. При этом не стоит придумывать обходные варианты запуска первичной обмотки, чтобы не потерять мощность. Это скажется на работе изделия при наличии остаточного давления в ресивере, даже при наличии обратного клапана и довольно мощного двигателя.

Плотник супротив столяра

«Гадюшник с колесиками сюда ку!»кф «Кин-дза-дза»

Второй этап сборки – столярные работы. Я взял готовые ДСП пластины «из запасов» и прикрутил к ним мебельные колесики на саморезах, предварительно засверлив тонким сверлом посадочные места для них( так они вкручиваются точно по месту и гораздо легче)

Обязательно покатайтесь на только что сделанном изделии по квартире (надо же проверить! =) ) – внимание и заинтересованная реакция домашних вам обеспечена (из разряда вредных советов и тут стоило бы оставить приписку «никогда не повторяйте этого самостоятельно»). Поскольку я делал двухуровневую подставку, то следующим шагом разметил и просверлил отверстия под шпильки

Приблизительно на середину каждой шпильки накрутил гайки, с запасом отмерил перфорированную ленту (так, чтобы получилось «ложе» для огнетушителя) и воздрузил последний на предназначающееся для него место.Внимание!!! Все откусанные места перфоленты обязательно оклейте изолентой или другим мягким материалом во избежание возможности травмирования, или обработайте, так, чтобы не оставалось острых кромок и заусенцев.

После позиционирования огнетушителя сверху наложил еще две перфорированные ленты и зафиксировал гайками. Если вы используете в качестве ресивера подготовленный гидроаккумулятор, то у большей части небольших (5, 6, 8 л.) моделей «горизонтального» типа, имеются замечательные кронштейны-лапки снизу и сверху. Нижние можно прикрутить к основанию, а на верхние поставить компрессор.

В моем случае, который я использую как пример, конструкция состоит из двух уровней.«Второй этаж» конструкции перед установкой необходимо подготовить. Находим подходящие отверстия на лапках компрессора (их там много), и, выдерживая геометрию, размечаем и просверливаем их на «втором этаже». Ничего, если отверстия несколько больше, чем диаметр болтов ( я использовал М8), везде, где нужно я использовал широкие шайбы. Монтируем пластину «второго этажа», смотря на схему, о которой мы говорили в первой части. Ставим компрессор. Для того, чтобы снизить вибрацию, необходимо предусмотреть некоторые демпфирующие элементы. Я в качестве них приспособил обычные сантехнические силиконовые прокладки, соорудив из них подобие амортизатора. Закрепляем компрессор, не забываем ставить шайбы.

Примеряем к ресиверу модуль распределения воздуха. Если что-то упирается, или просто неудачно расположено, конструкцию можно поменять. После примерки – прикручиваем. При помощи гибкого шланга, фум-ленты и хомутов соединяем выходное отверстие компрессора и входное отверстие блока подготовки воздуха. Хомуты необходимо хорошо затянуть, обеспечивая плотное прилегание шланга – со стороны компрессора в противном случае может травить и брызгать масло, а со стороны модуля распределения воздуха – травить, соответственно, воздух.

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

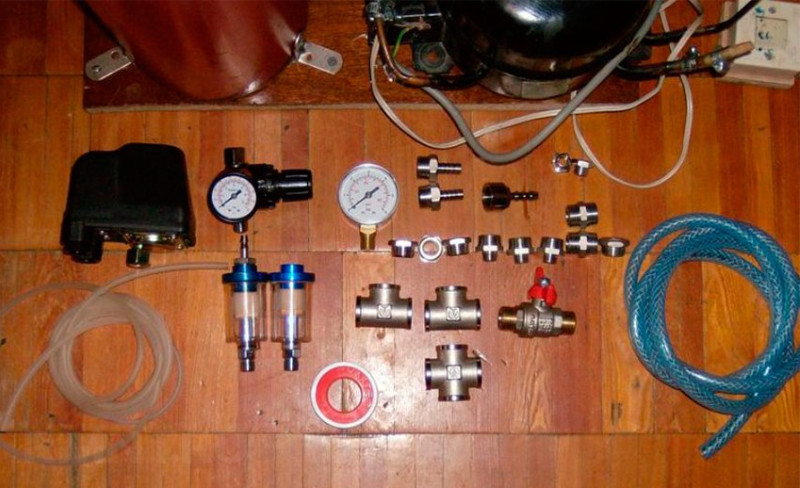

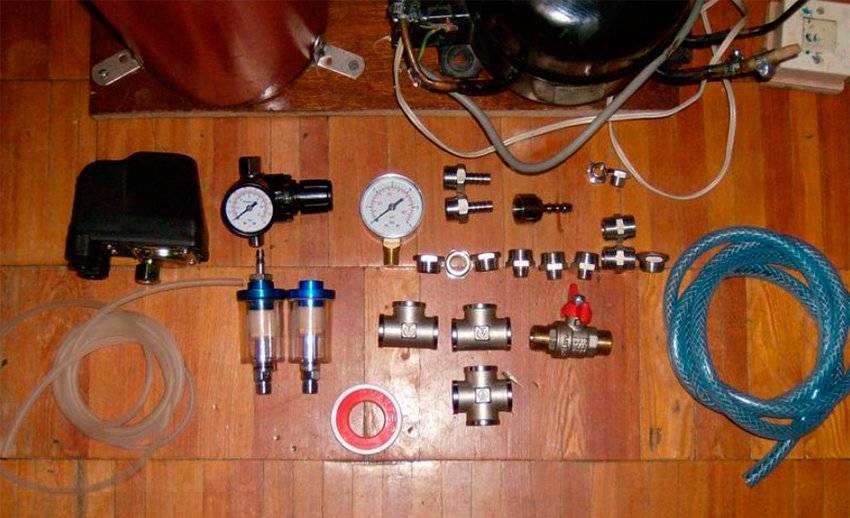

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

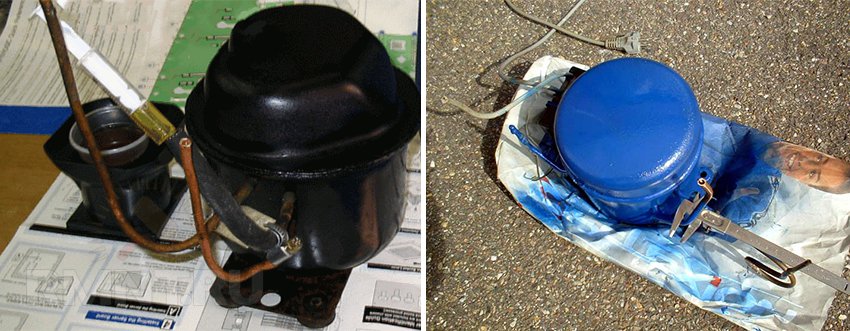

1. Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

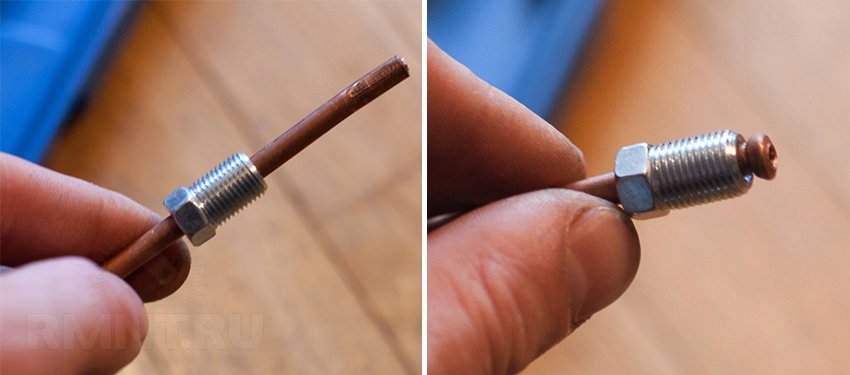

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

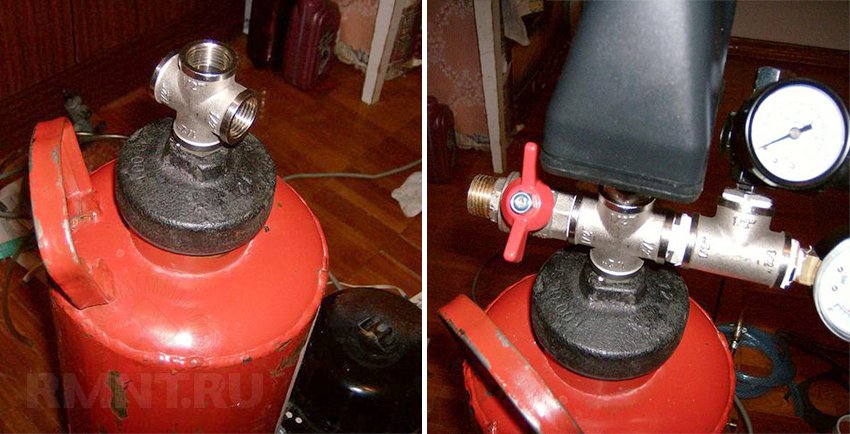

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать.

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Как сделать полноценный компрессор своими руками

Вариант из авто-аксессуаров хорош своей доступностью. Однако мощность, производительность, и главное – продолжительность непрерывной работы, оставляют желать лучшего. Есть проверенный вариант – компрессор из холодильника. Затратная часть зависит от вашего умения находить условно бесплатные комплектующие.

И надо сказать, агрегат получается не хуже заводского. И так, что требуется для изготовления. Исчерпывающий список, учитывающий все нюансы. Его можно сократить, за исключением элементов безопасности:

• Компрессор от бытового холодильника (условно бесплатно)
• Емкость для ресивера: это может быть огнетушитель, газовый баллон, или самодельный, сваренный из толстостенной трубы и листового железа. Последний вариант удобен с точки зрения размещения арматуры, но вопрос надежности сварки очень важен. Стоимость также стремится к нулю
• Воздушная арматура: трубки, шланги, фитинги, тройники, пневморозетки

• Регулятор рабочего давления (редуктор)
• Манометр (при наличии редуктора = 2 шт)
• Фильтры очистки воздуха на входе (для сохранности поршневой группы компрессора)
• Масло или влагоотделитель на выходе (актуально для компрессоров с «мокрой» смазкой)
• Реле давления (управляет работой компрессора)
• Аварийный клапан (обязательно при любой комплектации!)

Структурная схема представлена на иллюстрации: В принципе, данный «конструктор» не представляет сложности в сборке. Есть нюансы при подключении компрессора от холодильника.

Достаточно редко встречаются т.н. «сухие» поршневые группы – с графитовыми уплотнителями без применения смазочных материалов. Если вы раздобудете такой экземпляр – считайте повезло. В остальных случаях, компрессор буквально залит маслом.

Это не проблема для фреона, а вот в чистом воздухе для работы, капли смазки ни к чему. Поэтому в качестве маслоотделителя выступает вначале ресивер, который оборудуется сливной пробкой, и специализированный фильтр. О герметичности всех соединений напоминать не стоит, и так все понятно. Полноценный бесшумный компрессор из холодильника своими руками, видео инструкция.

Такой агрегат вполне справится с шиномонтажными работами, покраской, продувкой, и даже с обеспечением работы пневмоинструмента. Правда при интенсивном расходе воздуха, придется часто останавливаться для восстановления давления. Если требуется мощность повыше – есть более производительные разработки.

Демонтаж

Чтобы снять компрессор со старого холодильника, понадобится простейший инструмент – несколько ключей и отвёрток, плоскогубцы. Агрегат, который предстоит отключить от систем, расположен сзади внизу.

Развернув холодильник дверцей к стене, первым делом следует передавить медные трубопроводы, связывающие компрессор с охлаждающей решёткой.

Старые модели холодильников заправлялись фреоном – очень токсичным газом, ввиду чего операцию следует проводить в хорошо проветриваемом помещении, а лучше на открытом воздухе, соблюдая крайнюю степень осторожности, чтобы не надышаться ядом

Когда трубки пережаты, их можно перекусить плоскогубцами, после чего демонтировать узел, открутив крепёж.

https://youtube.com/watch?v=K6ZdLTcGYkw

https://youtube.com/watch?v=W9eA_1sdwA4

Вывод

Собирая компрессор из зиловского своими руками, следует помнить, что данная работа потребует от исполнителя умения в обращении с различным инструментом и соблюдения техники обработки всевозможных деталей. Также стоит помнить, что приобретение определенных агрегатов приведет к затратам, а значит, прежде чем приступать к работ, стоит внимательно оценить все расходы и сопоставить их со своими возможностями. Дело в том, что при интенсивном использовании такого компрессора хватает всего на пару лет.

Самодельные автомобили, трактора, вездеходы и квадроциклы

Всем привет! Вот решил сделать себе компрессор для домашней мастерской. Уже в наличии были запчасти: компрессор ЗиЛ-130, баллон газовый автомобильный 80 литров), электродвигатель, магнитный пускатель, колесики, аварийный клапан давления от ЗИЛ, и пр.

Дополнительно купил реле давления (в итоге стоит водопроводное, но изначально покупал компрессорное с кнопкой (оно дороже), и блок редуктор для раздачи воздуха, ну и фитинги, провода, вилку.

Процесс изготовления показан на фото.

Из баллона сделал ресивер.

Давление выставил на выключение при 7 атм и включение при 4 атм.

Компрессор немного доработал, просверлил шатуны и вкладыши с трех сторон. Сам компрессор установил через прокладку на стальное основание, а та трубка с крышкой, та что отходит снизу сбоку изначально планировалась для контроля и заливки масла, но в процессе пришлось сделать еще и бачок (сапун). Моё мнение, если бы ни большая часть запчастей которые уже были у меня в наличии, то заморачиваться считаю совсем не стоит, можно купить готовый.
