Ремонт и устройство холодильника: принципы работы разных видов, типичные неисправности, компоненты

Основной принцип работы холодильника бытового

Холодильники работают, заставляя циркулирующее внутри рабочее вещество переходить из жидкого состояния в газообразное. Этот процесс, известный как «испарение», охлаждает окружающую область и даёт желаемый эффект. Проверьте этот процесс на коже, нанеся одну или две капли алкоголя на кожу. При испарении алкоголя ощущаете холод. Такой же основной принцип работы холодильника, который обеспечивает хранение продуктов.

Чтобы начать испарение и трансформировать хладоноситель из жидкости в газ, необходимо уменьшить давление хладагента через выход, известный как «капиллярная трубка». Эффект похож на тот, который возникает при использовании аэрозоля, такого как лак для волос.

Выходное отверстие баллона будет действовать как капиллярная трубка, а открытое пространство будет испарителем. Когда содержимое выбрасывается в открытое пространство под низким давлением, то превращается из жидкости в газ.

Чтобы поддерживать работу холодильной установки, необходимо, чтобы газообразный хладагент восстановил жидкое состояние. Поэтому газ снова сжимают при высоком давлении и температуре. Для этого компрессор вступает в игру. Компрессор обеспечивает эффект, подобный эффекту велосипедного насоса. Велосипедист может оценить, как тепло накапливается в насосе при прокачке и сжатии воздуха.

Если компрессор хорошо выполнил работу, то газ будет горячим и под высоким давлением. Затем газ охлаждается в конденсаторе, который установлен на задней части холодильного шкафа, чтобы использовать окружающий воздух в качестве охлаждающей среды. Когда газ остывает внутри конденсатора под высоким давлением, то снова становится жидким.

Затем жидкость после дросселирования возвращается в испаритель, где процесс начинается снова. Жидкость сначала поступает в испаритель, молекулы хладагента рассеиваются, и жидкость становится газообразной. Холодный газ (-40 °C) стремится согреться, поглощая тепло внутри холодильного пространства.

Затем газ снова сжимается в компрессоре и охлаждается в конденсаторе (змеевик снаружи), где выделяет накопленное тепло. Жидкость очищается от загрязнений, которые собрала, и осушается в фильтре-осушителе.

Основной принцип работы холодильника. Схема

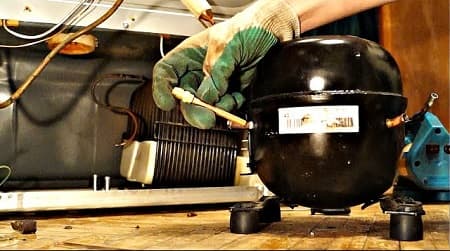

Проверка работоспособности компрессора

Первым внешним признаком неправильной работы компрессора является повышение температуры в холодильной камере, вплоть до её размораживания. Прежде, чем приступать к ремонту компрессора своими руками, нужно разобраться, в чём именно состоит неисправность данного устройства. Подобраться к компрессору не так просто – он герметично закрыт кожухом, где находится в масле.

Большинство компрессоров имеют схожее между собой устройство. Главными составляющими являются мотор и пусковое реле. Реле замыкается при поступлении сигнала от датчика и запускает мотор. Если мотор не запускается, то система не функционирует. В большинстве случаев проблема при неработающем компрессоре заключается именно в моторе. В такой ситуации требуется поставить новый мотор, чуть реже нужна полная замена компрессора холодильника. Разберём случаи, когда ремонт и замену компрессора холодильника осуществить проще всего.

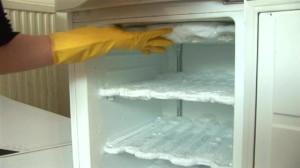

Снеговая шуба очень быстро нарастает, на испарителе холодильника образуется много инея

Зачастую, к образованию снеговой шубы приводит неправильная эксплуатация холодильника – помещение в него горячих продуктов, частое открывание дверцы, размещение жидкости в открытой посуде.

Основной причиной быстрого нарастания снеговой шубы является некачественное уплотнение в дверном проеме, то есть образование щелей там, где уплотнитель должен плотно прилегать к плоскости шкафа. Со временем уплотнитель способен терять эластичность и растрескиваться.

Проверить качество уплотнителя можно при помощи полоски обычной бумаги или металлического щупа (толщина – 0,1 мм). Если в холодильнике встроен магнитный уплотнитель, щуп нужно подобрать из латуни либо алюминия. Если уплотнение качественное, щуп, заложенный между плоскостью шкафа и уплотнителем должен хорошо прижиматься в любом месте. Если щуп не будет прижиматься в каком-либо месте, обнаруженный зазор необходимо устранить.

Стремительному нарастанию снеговой шубы может способствовать также нарушение уплотнения в месте фиксации крышки заднего люка корпуса шкафа. Через щели теплый воздух проникает в теплоизоляцию и конденсируется на стенках испарителя, что приводит к образованию большого количества инея.

Неисправности холодильников

Тут вы можете ознакомиться с некоторыми неисправностями и способами их устранения

Неисправности холодильников

Холодильник, как и любая бытовая техника, имеет ограниченный эксплуатационный ресурс. Спустя несколько лет работы в приборе неизбежно возникают поломки. Неисправности холодильников вызываются причинами разного характера, но объединяет их один общий признак — ухудшение хладогенерации. В некоторых случаях устранение проблемы требует лишь правильного обращения с техникой, в других ситуациях не обойтись без капитального ремонта. Только квалифицированный специалист проведет правильную дефектовку и примет меры для ликвидации поломки.

Основы диагностики и простой ремонт

Разберем самые простые операции, которые необходимо провести для тестирования холодильника. Начать стоит с определения качества напряжения сети. Оно должно строго соответствовать 220 В. Меньшие значения вполне могут стать причиной отказа в работе агрегата.

Следует осмотреть так же и сетевую вилку со шнуром. Загибов, заломов, повреждений быть не должно. Если элементы греются или искрят это явный признак неблагополучия.

Начать ремонт холодильника следует с визуального осмотра и диагностики. так можно выявить проблемы, о которых владелец даже не подозревал

Проверяются клеммы компрессора, которые должны находиться в рабочем состоянии. После этого нужно с помощью тестера проверить достаточное ли напряжение прибор получает от сети.

Убедившись в том, что оно надлежащего качества, устройство обязательно отключается от питания. Теперь нужно внимательно осмотреть компрессор, расположенный в нижней части агрегата. Здесь не должно быть видимых повреждений.

Если визуальный осмотр не дал результатов, переходят к тестированию обмоток двигателя. Для начала отсоединяют провода, руководствуясь при этом обозначениями на клеммах

Для проверки обмотки тестер переключается в режим омметра. Один конец провода закрепляется на тестере, после чего поочередно проверяются выводы. Проводится и парная диагностика. На замыкание или повреждение обмотки укажет отсутствие движений стрелки тестера.

Далее проверяют цепи управления. Для этого от реле отсоединяют провода и замыкают их, а потом проверяют наличие контакта между ними и вилкой включения. Наличие такого контакта свидетельствует о том, что реле, шнур и термодатчик исправны.

При обнаружении проблемы придется по отдельности проверять каждый блок. Для тестирования термодатчика его снимают и отсоединяют провода.

Из обычного гвоздя можно изготовить шток для подвижных контактов реле. Обычно эта деталь выполняется из пластика и часто ломается. На схеме показано как это можно сделать

Далее подлежит проверке каждый из проводов, при наличии замыкания делается вывод о неисправности детектора. Его следует заменить. Если же цепь управления работает нормально, обрывы отсутствуют, проверяются реле защиты и пуска.

Чтобы получить доступ придется снять крышку. У старых моделей она крепится на защелки, у новых – на заклепки. Их нужно аккуратно высверлить, а после осмотра закрепить крышку на винты.

Самые частые поломки этого узла – заклинивание пружины или сердечника в катушке, обгорание контактов или поломка штока. Все это вполне можно исправить. Для начала катушка снимается с защелок, из нее вынимается сердечник и шток с контактами.

Далее проводится тщательная очистка всех этих элементов. В самых простых случаях будет вполне достаточно мягкой ткани со спиртовой пропиткой. В более сложных для обеспечения свободного хода с сердечником придется поработать наждачкой или даже напильником. Зачищаются и все контакты.

Если оказалось, что сломан шток, а это бывает часто, поскольку он представляет собой стержень из пластмассы, его можно заменить отрезком обычного гвоздя. После ремонта узел собирается в обратном порядке, ставится на место и подключается.

Как определить неисправность холодильника самому — инструкция и таблица

Холодильник чаще всего, ломается в самый неподходящий момент. Что послужило причиной, насколько серьезна поломка, как можно исправить — на эти вопросы поможет ответить сводная таблица неисправностей холодильника.

Таблица типовых неисправностей холодильника

Признаки проявления дефектаВозможные дефектыРемонт
Холодильник не включается, нет света и индикацииВ сетевой розетке отсутствует электрическое напряжениеПроверить наличие напряжения в розетке, при необходимости вызвать электрика
Электрическая цепь нарушенаОтремонтировать электрическую цепь
Холодильник работает, но нет света в холодильной и/или морозильной камерахЛампочка освещения неисправнаЗаменить лампочку освещения
Дверной выключатель неисправенЗаменить дверной выключателя
Продукты замерзают в холодильной камереТерморегулятор в положении «высокого уровня охлаждения»Отрегулировать температуру терморегулятором
Низкая температура воздуха в помещении, где находиться холодильникПовысить температуру воздуха в помещении до нормы, согласно инструкции по эксплуатации
Термостат неисправенЗаменить термостат
Утечка хладагентаУстранить причину утечки и закачать хладагент
Плохое охлаждение продуктов в холодильникеТерморегулятор в положении «низкого уровня охлаждения»Отрегулировать температуру терморегулятором
Расстояние между задней поверхностью холодильника и стеной не соответствует нормеУстановить расстояние между задней поверхностью холодильника и стеной согласно инструкции по эксплуатации
Наличие близко расположенных к холодильнику нагревательных приборовУстранить данный фактор
Попадание на холодильник прямых солнечных лучейУстранить данный фактор
Утечка хладагентаУстранить причину утечки и закачать хладагент
Нет холода в морозильной и/или холодильной камерах, компрессор холодильника работаетУтечка хладагентаУстранить причину утечки и закачать хладагент
Капиллярная трубка засоренаПрочистить капиллярную трубку
Фильтр осушительного патрона засоренПрочистить фильтр осушительного патрона
Нет холода в морозильной и/или холодильной камерах, компрессор холодильника не работает, либо работает с перебоямиТермостат неисправенЗаменить термостат
Пускозащитное реле неисправноЗаменить пускозащитное реле
Компрессор неисправенПроизвести ремонт или заменить компрессор
Утечка хладагентаУстранить причину утечки и закачать хладагент
На стенках морозильной камеры появился слой инеяЗатруднена свобода доступа и отвода воздуха в морозильной камереОсвободить входные/выходные отверстия морозильной камеры
Нет эффективной циркуляции воздуха по морозильной камереОбеспечить эффективную циркуляцию воздуха по камере создав промежутки между продуктами
Дверь морозильной камеры закрыта не плотноПроконтролировать плотность закрытия двери морозильной камеры
Слышны необычные шумы или звуки при работе холодильникаНожки холодильника отрегулированы не правильноОтрегулировать горизонтальность положения холодильника согласно инструкции по эксплуатации
Расстояние между задней поверхностью холодильника и стеной не соответствует нормеУстановить расстояние между задней поверхностью холодильника и стеной согласно инструкции по эксплуатации холодильника
Наличие посторонних предметов под холодильником и за нимУдалить посторонние предметы
Компрессор неисправенПроизвести ремонт или заменить компрессор
Неприятный запах внутри холодильникаНарушена герметичность упаковки продуктов обладающих сильным запахомУпаковать продукты должным образом
Наличие в холодильнике испорченных продуктовУдалить испорченные продукты
Дренажная система засоренаПрочистить дренажную систему

Мотор-компрессор

В состав мотор-компрессора входит электромотор и компрессор. Двигатель преобразовывает электрическую энергию в механическую, что приводит в действие компрессор. Располагается зачастую в нижней задней части холодильника.

Компрессор предназначен для создания требуемой разности давлений. Хладагент (вещество, предназначенное для переноса тепла из испарителя в конденсатор) в парообразном состоянии поступает из испарителя в компрессор, откуда перенаправляется в конденсатор. В устройстве бытовых холодильников используются герметичные поршневые мотор-компрессоры.

Конструкция таких деталей предполагает расположение электродвигателя во внутренней части корпуса компрессора. Такое расположение электродвигателя предотвращает возможность утечки хладагента сквозь уплотнение вала. Тем самым уменьшая возможность дальнейшего ремонта холодильника.

С целью поглощения вибраций, возникающих во время работы, используется подвеска компрессора. Подвеска, в свою очередь, бывает внутренней (двигатель компрессора подвешивается внутри корпуса) и внешней (корпус компрессора подвешивается на пружине). В современных моделях бытовых холодильников в основном используется внутренняя подвеска, так как она значительно эффективнее способна поглощать вибрации компрессора, чем наружная. Смазывают компрессор специальными рефрижераторными маслами, способными хорошо взаимодействовать с хладагентом.

В зависимости от предназначения, бытовые холодильники могут быть оборудованы одним или двумя компрессорами.

Характерные неисправности двухкомпрессорных холодильников Атлант

Двухкамерный холодильник Атлант имеющий 2 компрессора для охлаждения холодной камеры и морозильника конструктивно сложнее, чем с одним. При установленной в морозильной камере разморозке Ноу Фрост, здесь применяется более сложный термостат. Прибор регулирует не только охлаждение, но включает термоэлемент для удаления льда от испарителя. Неисправности в нем диагностируются как коды ошибок на электронном табло. К характерным для моделей Атлант поломкам добавляются:

  • не работает одна из камер;
  • корпус бьет током;
  • табло извещает об ошибке F5.

Двухкамерный двухкомпрессорный холодильник Атлант, с независимыми контурами охлаждения, проще в поиске устранении неисправностей. Две схемы можно проверять независимо. Ошибка F5 – сигнал о скачках напряжения в электрической сети. Защита не позволяет включиться аппарату, пока параметры нестабильны. Лучшим выходом станет установка стабилизатора напряжения.

Ощущается ток при касании к металлическим частям холодильника

Ситуация, когда во время касания рукой к какой-либо из металлических частей холодильника ощущается электрический ток, означает, что происходит утечка тока на корпус. Иногда утечка может происходить только тогда, когда работает мотор-компрессор. В таких случаях не рекомендуется касаться к холодильнику влажными руками, либо одновременно дотрагиваться и к холодильнику и к водопроводной трубе. Если холодильник установлен на металлическом настиле либо цементном полу, ощущения тока во время прикосновения могут усиливаться.

При обнаружении этой проблемы холодильник следует немедленно отключить, так как он представляет опасность.

Подтвердить утечку тока на корпус можно, измерив мегомметром величину сопротивления изоляции электрической цепи холодильника. Так, если сопротивление изоляции не превышает 10 мОм, холодильник необходимо срочно ремонтировать.

Признаки неисправности холодильника

Если холодильник новый, в момент приработки деталей он работает с повышенной шумностью. При обкатке параметры должны быть стандартными

Особо следует обратить внимание на  обеспечения внешних условий, правильному уровню установки

Повышена температура в холодильной камере — возможно нарушение герметичности. Эту причину можно устранить самостоятельно. Попробуйте зажать полоску бумаги шириной 5 см и толщиной 0,8 мм между дверью и камерой. Если она не прищемилась, дверь нужно уплотнить.

Быстрое образование шубы  на испарителе  свидетельствует о неисправном нагревателе. Шуба на  межкамерной перегородке – тоже термоэлемент, но другой.

Свист в компрессоре, стук в двигателе при запуске  подают сигнал о неисправности в механической части. Такой шум на старом аппарате указывает на скорый выход холодильника из строя – потребуется замена мотор-компрессора.

Если холодильник бьет током – это серьезный повод остановить агрегат и вызвать мастера. Замер изоляции мегомметром и поиск провода с поврежденной изоляцией доверьте специалисту.

В каких случаях самостоятельный ремонт невозможен и нужно вызывать мастера?

Самостоятельно можно проводить мелкий ремонт холодильника, который состоит в регулировке ручки, замене резинового уплотнителя на дверце или в установке новой лампочки. Можно выполнить ряд процедур, которые состоят в разборе основных деталей и быстрой их замене. Но есть серьёзные неисправности, с которыми лучше не связываться и обратиться к мастеру:

  1. Утечка хладагента. Нужно восполнить эту утечку, чтобы избежать других серьёзных поломок.
  2. От оборудования исходит запах пластмассы. При этом все возможные причины проверены самостоятельно, но нарушений или поломок деталей не выявлено. В данном случае мастер поможет быстро сориентироваться в причине поломки и исправить её.
  3. Дёрганье и постоянное прерывание работы холодильника. Если при таких признаках все возможные моменты были учтены и проверены все элементы, то мастер нужен для диагностики серьёзных дефектов, которые не видны обывателю на первый взгляд.

Своими руками провести диагностику холодильника просто. Для этого нужно знать, где расположены основные детали и элементы, а затем проверить их на исправность. В более сложных поломках стоит не руководствоваться своими умениями, а довериться специалистам.

Проверка термореле

Если холодильник не хочет включаться, долго не выключается, либо работает без перерыва, причину надо искать в терморегуляторе. Его демонтируют, на контакты насаживают перемычку. Если включение произошло, то проверяют термостат. Деталь опускают в холодную воду, измеряют выходное сопротивление или прозванивают выходы.  Если есть сопротивление, либо сигнал отсутствует, термореле меняют.

Пусковое реле имеет несложную конструкцию, поэтому найти и устранить неисправности не трудно. Только нужно делать все аккуратно и точно, потому что от того как будет все сделано зависит работоспособность холодильника. Однако раскрошившийся в процессе работы корпус, особенно там, где крепятся клеммы, или негодный позистор отремонтировать невозможно.

Топ-10 самых надежных холодильников прошлого года

Основные типы холодильников

Тип холодильника определяется, отталкиваясь от нескольких параметров. Так, в зависимости от сферы назначения различают морозильники, холодильники и холодильники-морозильники. В зависимости от способа получения холода – абсорбционные и компрессионные. По способу установки – напольные по типу шкаф либо стол. В зависимости от числа камер холодильники подразделяются на одно-, двух- или трехкамерные.

Наибольшей популярностью на мировом и отечественном рынках пользуются двухкамерные холодильники. В основном они состоят из холодильной и морозильной камер.

Холодильник Side-by-side

Самая большая камера у холодильников «Side-by-side». Их конструкция предполагает расположение по бокам морозильной и холодильной камер, причем каждая из них закрывается отдельной дверью. В холодильниках типа «Combi» объем морозильной камеры может составлять до половины общего полезного объема. В большинстве случаев морозильная камера в таких устройствах располагается ниже холодильного отделения.

В зависимости от способа размораживания различают холодильники с ручным, автоматическим либо полуавтоматическим размораживанием. В ручном размораживании нуждаются холодильники старого образца. Некоторые модели холодильников оснащены специальным реле оттаивания, способным отключать питание компрессора. Обратно включается компрессор после того, как внутри холодильника установится температура, близкая к комнатной. Этого времени достаточно для оттаивания ледяной шубы.

Большая часть современных холодильников обладает функцией автоматического размораживания морозильной камеры. Избыточная влага со стенок испарителя стекает по специальному желобу в лоток, расположенный на крышке компрессора. Из лотка вода постепенно испаряется под воздействием тепловой энергии, исходящей от корпуса компрессора. Процесс размораживания цикличен и не нуждается в постороннем вмешательстве либо контроле.

Зона нулевой температуры

Трехкамерные холодильники оборудованы кроме морозильной и холодильной камер, еще и зоной нулевой температуры. Некоторые производители оснащают такую зону возможностью выполнять функции какой-либо из камер, посредством понижения либо повышения в ней температуры.

Также холодильники могут обладать статической либо динамической системой охлаждения. В статических системах воздух либо неподвижен, либо перемещается посредством естественной конвенции. Применяется в основном во многих бюджетных холодильниках. В динамической системе воздух циркулирует под действием вентилятора. Такая система получила название «No Frost» и позволяет добиться равномерного распределения температуры по всей площади камеры и быстрое восстановление заданной температуры после ее повышения. Главное преимущество такой системы – при работе холодильника на стенках камеры не образовывается иней.

Своевременное определение поломки

Бытовую технику можно спасти, если сразу определить неисправность. Это дребезжание мотора, появление запаха греющегося пластика и резины или другое отклонение от нормы в работе агрегата. Если выяснить проблему своевременно, то ремонт холодильника своими руками не будет дорогостоящим.

Нередко владельцы такой бытовой техники пренебрегают рекомендациями. В итоге они тратят большие деньги на капитальное восстановление всей системы, поскольку неисправность хотя бы одного из узлов схемы выведет из строя все электрические детали.

Выискивание поломки проводят от одного элемента к другому. Например, если оборудование не включается – значит неполадки начинают искать с источника питания – розетки. Осматривают вилку и кабель на наличие перелома. Проверяют поступление тока в мотор и реле, самый легкий метод – индикаторная отвертка, у которой при прикосновении к оголенному проводу зажигается внутри корпуса лампочка.

Использованные материалы

  1. Большая Советская Энциклопедия: Третье издание — главный редактор академик А.М. Прохоров. Холодильник домашний — статья.
  2. Холодильник домашний.
  3. Википедия. Холодильник. https://ru.wikipedia.org/wiki/Холодильник
  4. Жертвы холодильной войны, https://www.kommersant.ru/doc/809042
  5. Холодильные установки. Учебник для студентов вузов. Курылев Е.С., Оносовский В. В., Румянцев Ю. Д. — 3-е изд., СПб.: Политехника, 2007 г. — 576 с.
  6. Современные энергоэффективные системы холодоснабжения. http://promholod.land-group.ru/gruppa-kompanij-lend/novosti/i/289/
  7. Научно-технический и информационно-аналитический журнал “Холодильная техника”, N1-2, 2020 г., Москва, ООО «Вива-Стар», http://www.holodteh.ru

На дне холодильника собирается влага

Холодильник “Стинол” неисправности имеет редко, но в большинстве случаев главная проблема – это скопление воды в нижней части агрегата. Это может быть связано с нарушением положения трубки, отводящей воду в специальный приёмник, или её засорением мелкими частицами. Наладить работу системы можно самостоятельно, если прочистить отводную трубку гибким длинным инструментом (леска или проволока).

Данный процесс необходимо начинать с вставки и продвижения предмета через отверстие в днище холодильника. Через несколько минут работы весь засор окажется в приёмнике воды. Чтобы полностью устранить неисправности холодильника относительно отвода воды, само отверстие и трубку необходимо промыть методом спринцевания.
