Ограждения и балясины
Немалую роль в интерьере играют декоративные элементы лестницы – перила и балясины. Их покупают готовыми. Но если у мастера золотые руки, ничего не мешает их изготовить самостоятельно.
Крепить балясины к ступеням саморезами нельзя – не надежно. Лучше использовать шканты – небольшие деревянные стержни по типу нагелей. Для них специально высверливаются отверстия в краях ступеней, которое должно быть меньше стержня на пару миллиметров. Перед вставкой шканта, отверстие заливается клеем или эпоксидной смолой.
В самих балясинах также просверливаются отверстия, увлажняются фиксирующим составом и элементы надеваются на деревянные стержни
Конструкцию осторожно подбивают киянкой для лучшей адгезии
На верхнюю балясину и опорный столб натягивается шнур или леска. Ее предварительно чернят, чтобы сделать точные отметки на всех декоративных элементах. Все лишние верхние части отрезают, соблюдая параллель с косоуром – так, ограждение ляжет ровно. Поручень либо надевается на балясины и прикручивается саморезами снизу, либо фиксируется сверху, но тогда места крепежа придется шпаклевать.
Готовую лестницу следует пройти сверху донизу шлифовальной машинкой или наждачной бумагой и очистить от мелкой стружечной пыли. После решают, какое оформление декоративными составами требуется – обычно, деревянные поверхности вскрывают лаком, морят или красят, если качество материала не лучшее.
Требования безопасности к лестницам
Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:
- глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
- по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
- высота ступеньки может варьироваться от 12 до 22 см;
- край проступи не должен выступать более, чем на 4 см;
- проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):
- формула удобства: e — j = 12 см;
- формула безопасности: e + j = 46 см.
- формула шага: 2 j + e = 62 (60-64) см;
- если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
- расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;
Расчет лестницы с забежными ступенями
После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.
П-образная лестница
Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.
Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части.
По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.
Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно.
Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.
Расчет поворотной лестницы на 90 градусов
Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:
- прямая АС делит угловую ступень пополам;
- две ступеньки своими краями примыкают к прямой АС.
Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4.
Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем.
За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).
Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.
В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.
Лестница с поворотом на 90 градусов — как сделать своими руками
Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:
- длина лестничного проема равна 2294 мм;
- ширина — 930 мм;
- высота перекрытия — 2683 мм.
Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:
Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм.
Параметры и требования
Основными требованиями при проектировании г-образных лестниц с площадкой являются:
- Угол наклона маршей должен быть от 30 до 45 гр., так как при меньших значениях экономичность занимаемого места уменьшается, а при больших является небезопасным при перемещении.
- Средняя высота ступеней 17 см и, а ширина проступи 27 см. Погрешность 3 см.
- Ширина марша должна быть не менее 80 см.
- Ступени на протяжении всей лестницы должны быть одинаковые по размеру.
- Расстояние между проёмом 2 этажа и ступенью в месте прохода не менее 2 метров.
- Ширина площадки должна быть не менее ширины марша.
Общий чертеж Г-образной лестницы с промежуточной площадкой В некоторых случаях ступени представляют собой сочетание горизонтальной части (проступи) и вертикальной (подступенок). По форме проступи бывают прямоугольными и забежными.
Расчет лестницы с забежными ступенями: основной принцип
Как и говорилось выше, рассчитать простую поворотную, Г-образную лестницу с забежными ступенями весьма несложно – по большому счету, речь идет о расчете высоты ступеней и определении их количества. Выполняются такие расчеты весьма просто.
- Для начала определяем высоту между полом первого этажа и низом перекрытия. Просто берем и меряем его посредством рулетки.
Полученную цифру делим на такое количество ступеней, чтобы расстояние между ними по высоте соответствовало требованию и находилось в пределах от 120 до 220мм. К примеру, если имеем высоту от пола до перекрытия равную 2500мм, то разделив ее на 20 ступеней, получим 125мм. По правде говоря, это несколько низкая ступень (несмотря на то, что размер в допуске), поэтому лучше попробовать добавить еще одну – поделив 2500мм на 21 ступень, получим уже 119мм. А если поделить 2500 на 22 ступени, то их высота уже составит 113,6мм. Можно пойти и в сторону уменьшения количества ступеней – если их количество составит 19, то высота между ними получится равной 131,5мм. Если уменьшать количество ступеней еще на единицу, то высота увеличится уже до 138,8 мм. В общем, правильных вариантов расчетов, не выбивающихся за рамки требований, может быть много, и здесь самое главное – найти для себя самый удобный вариант. Практика показывает, что оптимальной высотой ступеней является расстояние порядка 180мм, а это в нашем случае соответствует примерно 14 ступеням.
-
- Есть и такое понятие, как угол наклона лестницы. Сами понимаете, что по слишком крутой лестнице взбираться на второй этаж не очень удобно. Именно по этой причине рассчитать придется и его. Вернее не рассчитать, а определить – делается это исходя из ширины и количества ступеней. По сути, здесь нужно определить не сам угол, а расстояние по горизонтали от верхней точки крепления лестниц до нижней – подогнать ширину ступени в соответствие этому расстоянию. Или, наоборот, задав оптимальную ширину ступеней (200-280мм) и умножив ее на количество ступеней, определить расстояние. В нашем случае 250*14= 3500мм. У вас имеется такое расстояние? Думаю, что нет. Придется сокращать ширину ступеней и немного увеличивать расстояние между ними.
В общем, для несведущего человека это настоящая головоломка, решать которую проще в обратном направлении и исходить не из требуемых размеров, а из имеющегося для лестницы пространства. С одной стороны это не совсем правильно, но таким образом из лестницы можно выдавить максимум. Побочная сторона такого подхода к делу – это сильная крутизна лестницы. В такой ситуации стандартный прямой марш оборудовать специальными ступенями под названием гусиный шаг.
Разновидности конструкций и особенности
Главные требования
Безопасность и комфорт – главные принципы, которым должна отвечать все постройки. Лестница не стала исключением. Ряд технических требований, которые представлены, характерны даже для прямых конструкций маршевого типа:
Преимущества
К главным достоинствам деревянной лестницы с забежными ступенями (чертеж) относят:
- Компактность – часто размещать прямую конструкцию не получается из-за размеров или площади проема на второй этаж. Чтобы преодолеть такие трудности с минимальными потерями, устанавливают забежные ступеньки в поворотном марше.
- Красота – пролет лестницы с поворотами добавит особого шарма в домовой интерьер.
- Экономия строительных материалов – при увеличении уклонного угла (то есть крутизны) станет меньше расход материалов.
К минусам стоит отнести уменьшения уровня комфорта, а еще безопасности передвижений. Забежные проступи отличаются по габаритам, требуется приспособиться. Да и расходиться на подобном марше труднее, нежели на простых лестницах.
Технические параметры
Для правильного составления схемы лестницы важно учитывать все нормативы, которые перечислены выше, размеры помещения и увязать их по плану. Для этого важно приступить к таким действиям:. Такие данные помогают делать верный выбор конструкции, которая будет обеспечивать соблюдением строительных нормативов
Такие данные помогают делать верный выбор конструкции, которая будет обеспечивать соблюдением строительных нормативов.
Чертежи и способы забежных ступеней
При учете современных технологий и получения скорых результатом можно использовать несколько методов для того, чтобы составить конструкционную схему.
Программы для проектирования
Идеальный вариант для конструирования. Есть специализированные софты, которые на базе чертежа будут выдавать спецификацию на материалы с распиливанием. Для бесплатных ПО подобной опции попросту нет. Но выполняя детальные чертежи, рассчитывать число материала будет нетрудно. Недостатком этого метода будет расход времени на поиски и осваивание программного продукта.
Готовые решения
Способ пропорций
Главная сложность в конструировании и составлении чертежа металлической лестницы с забежными ступенями своими руками – подсчет числа поворотных элементов и разработка форм. Подсчет производится посредством пропорций. Этот способ идеально подходит для лестниц на 90 и 180 градусов. Для начала требуется прочертить вид сверху конструкции, вписывая ее в предполагаемую площадь. После произведите операции:
Составление проекта
Перед началом работ по изготовлению лестницы необходимо составить чертеж будущей конструкции. Чтобы изделием можно было безопасно пользоваться, требуется высчитать все геометрические параметры, правильно выбрать уклон. В этом отношении схема оказывает существенную помощь.
При проектировании разрабатываются следующие параметры:
- Во время подсчета общего количества ступенек берется расстояние между этажами с учетом толщины пола и делится на высоту ступеньки.
- Длина конструкции определяется умножением ширины ступеньки на их количество.
- Площадь высчитывается умножением длины изделия на ширину марша.
- С помощью теоремы Пифагора высчитывается размер косоур. Одним катетам является высота лестницы, а вторым проекция косоур на горизонтальную ось.
- Высчитанные величины закладываются в чертеж.
Если полученные размеры не позволяют вписаться в существующее пространство, необходимо их подкорректировать.
Расчет междуэтажной поворотной лестницы 90 градусов
Чтобы рассчитать параметры поворотной лестницы на второй этаж с углом поворота в 90 градусов, прежде всего надо будет определить точку А (центр дуги, параметры которой совпадают с внутренним радиусом поворотной лестницы). Второй шаг – это определение количества поворотных ступеней. Здесь стоит учитывать одно золотое правило – чтобы поворотные ступени отличались небольшим углом поворота (для большего комфорта передвижения по лестнице), их должно быть достаточно.
Выполняя расчет поворотной лестницы Г-образного типа следует отметить точку А от которой провидится прямая АС. Дальше надо будет определиться с расположением ступенек. Здесь возможны два разных варианта:
- Проведенная прямая АС делить одну из поворотных ступенек пополам.
- Две поворотные ступени своими краями соприкасаются с АС. В этом случае на чертеже надо будет дополнительно отложить кривую, на которой откладываются еще и отрезки, равные ширине ступеней.
Теперь надо будет определить количество поворотных ступеней. Например, если таких ступеней будет всего 4, то в этом случае в точке окончания четвертой ступеньки проводится прямая, которая на схеме поворотной лестницы будет обозначена как ПР (точка Р – это пересечение прямой с АС).
От точки, которой отмечается центр изгиба поворотной лестницы надо отложить еще один отрезок АД, на котором и отмечаются соответствующими точками три отрезки. Конец третьего полученного отрезка соединяется с точкой Р. То от начала и до конца второго отрезка также поводятся две линии так, чтобы они пересеклись с линией АР. Точки, которые получаться на участке АР надо будет соединить с началом и концом полученного после проведения этих действий третьего отрезка. Линии, которые получаться в результате, определяют будущую конфигурацию поворотных ступенек.
Поворотная лестница с углом поворота на 90 градусов может рассчитываться не только вручную, но и при использовании специального онлайн калькулятора. Таким способом рассчитать конфигурацию лестничной конструкции намного удобнее и быстрее.
Расчет конструкции поворотной лестницы с углом поворота 180 градусов
Поворотная лестница на 180 градусов является довольно популярной конструкцией в загородных домах. Ее, как и в первом случае, можно рассчитать, используя онлайн калькулятор. Но можно выполнить все необходимые расчеты и самостоятельно. Для того, чтобы выполнить расчет П-образной поворотной лестницы на бумаге надо будет отметить точку А (центр изгиба лестничной конструкции). От этой точки надо будет отложить радиус поворотной лестницы.
Теперь надо будет определить, из скольких поворотных ступенек будет состоять поворотная лестница. В большинстве случаев, чем больше в конструкции лестницы таких ступеней, тем удобнее она в эксплуатации. Все количество таких ступеней должны быть отмечены на чертеже. А начало первой прямой ступени отмечается проведением прямой линии ДЕ. Поворотная лестница на 180 градусов делиться на чертеже линией АВ на две равные половины. Середину марша поворотной лестницы обозначают кривой. Затем на кривой от прямой АВ в стороны откладываются отрезки, равные ½ ширины ступеньки.
Полученную точку обозначаем, как 1 и от нее перпендикулярно точке 1 откладываем отрезок, который соответствует заданной в проекте ширине ступеньки, и полученную точку называем 2. Таким образом, надо отложить столько отрезков и обозначить точек, сколько планируется обустроить поворотных ступеней. После этого надо будет провести через точку 1 и А линию, которая бы пересеклась с прямой ДЕ. И так надо поступить с каждой из точек 2, 3 и т.д., отмечая соответствующие точки пересечения прямых на линии ДЕ. Линии на чертеже, которые соединяют точки с одинаковыми цифрами и определяют геометрию будущих ступеней.
Расчет второй половины, из которой состоит поворотная лестница этого типа, выполняется все по той же аналогии
К слову, используя этот метод расчета можно создать проект и забежных ступеней, которые, если брать во внимание фото из интернета и новых проектов, пользуются сегодня не меньшей популярностью, чем поворотные лестницы
Деревянная лестница с забежными ступенями своими руками
Начать расчет лестницы из дерева нужно с определения количества ступеней, для этого нужно взять расстояние от пола первого этажа до пола второго этажа и разделить на примерную высоту ступени. Рассмотрим на примере, где высота лестницы 2700 мм, а длина свободного места выделенного для лестницы 3300 мм.
Габариты будущей лестницы
Разделив расстояние между полами первого и второго этажа на среднюю рекомендованную высоту ступени 2700 / 155, мы получаем количество ступеней равное 17,41 штук, округляем до 17 штук и отнимаем одну ступень, так как пол второго этажа уже является одной из ступеней нашей будущей лестницы. Таким образом мы получаем количество ступеней равное 16. Разделив высоту лестницы на количество ступений мы получаем точный размер нашей ступени, равный 169 мм.
На следующем этапе расчета нужно решить сколько прямых ступеней будет до поворота лестницы и соответственно до забежных ступеней. Предположим, что прямых ступеней будет три. Следующим элементом лестницы будет поворот с забежными ступенями. Первым делом нужно определиться с шириной лестничного марша, так как для поворота лестницы на 90 градусов необходимо выделить пространство для забежных ступеней в виде квадрата, стороны которых имеют длину равную ширине лестничного марша. Возьмем за ширину лестничного марша размер в 900мм. Теперь зная размер элемента с забежными ступенями и количество ступеней после, мы можем рассчитать ширину ступени. В нашем случае количество ступеней в верхнем марше 10 штук (общее количество ступеней 16, 3 ступени до поворота, 3 забежные ступени)
(3300 — 900) / 10 = 240 мм
Имея ширину и высоту ступени, мы можем проверить, будут ли они удобными для хождения используя формулу 2 h + b = 600…650 мм.
2*169 + 240 = 578
Как мы видим 578 мм гораздо меньше рекомендованных 600 — 650 мм, поэтому для увеличения ширины проступи нам нужно сократить количество ступеней после поворота. Для этого можно увеличить количество ступений до поворота или увеличить количество забежных ступеней до четырех. Мы увеличим количество ступеней перед поворотом до четырех штук, уменьшив тем самым количество после поворота. Проведем еще раз наши расчеты с шириной проступи:
(3300 — 900) / 9 = 267 мм
Ширина увеличилась. Проверим теперь комфорт передвижения с такими размерами
2*169 + 267 = 605 мм
Такой результат попадает в рекомендованные значения, а это значит, что спуск и подъем по лестнице будет комфортным.
Теперь зная размер и количество ступеней до и после поворота, мы можем вычислить угол наклона лестницы и проверить попадает ли он в рекомендованный диапазон.
Для этого нам нужно узнать высоту последнего марша и длину его проекции на пол. Высоту мы можем получить умножив количество ступеней до него на их высоту и вычесть это значение из общей высоты
2700 — 7*169 = 1517
Длина проекции будет равна разнице длины ниши и площадки для забежных ступеней
3300 — 900 = 2400
Зная эти данные и воспользовавшись формулой угла тангенса мы сможем определить угол наклона лестницы, который равен примерно 32º, данный результат попадает в рекомендованный диапазон.

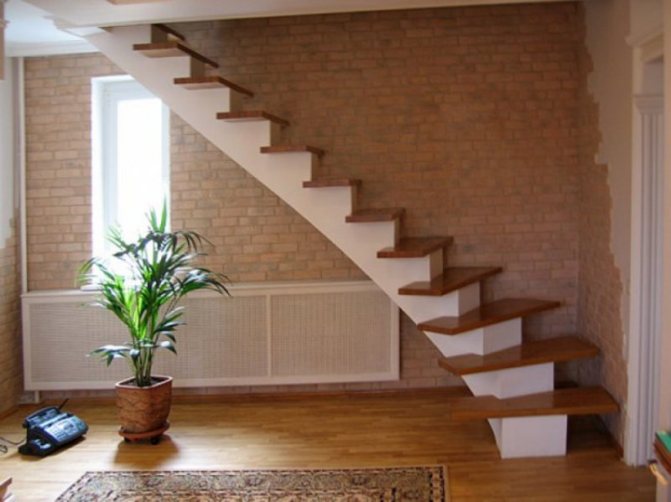

Примерный внешний вид готовой лестницы сделанной по размерам взятым выше
Осталось только рассчитать размер деревянных забежных ступеней. При назначении размера клинообразных забежных ступеней расчетные величины принимают посередине марша. Из практики могу сказать, что в среднем на квадрат идет 3, реже 4 ступени все зависит от конкретного случая. При трех ступенях угол поворота забежных ступеней кратный 30 градусам, при 4 ступенях алгоритм иной. Угол первой ступени 24º, второй 45º, третий 67º и четвертый соответственно 90º.
Угол поворота забежных ступеней
Конечно 3 ступени комфортнее нежели 4 так как среднее значение проступи при трех ступенях будут равны 290 — 300 мм, а при четырех 210 — 220 мм. Это видно на рисунке ниже.
Размер ступеней
Последним, но необязательным этапом рекомендуется начертить лестницу в реальном размере на стене в том месте где она будет установлена. Такие действия помогут вам представить конструкцию в пространстве и проверить правильность своих расчетов.
Виды лестничных конструкций
Существует три основных вида лестниц. Сейчас подробно их рассмотрим.
Винтовой тип конструкции
Лестницы винтового (спирального) вида устанавливают для экономии пространства в доме. Используют для передвижения в подвал или на чердак.
Стандарт ширины лестницы определяется от 50 см до 1,2 метра. А монтажный проём рассчитывается путём умножения предполагаемого размера конструкции на два. То есть при ширине спиральной лестницы в 70 см проём будет составлять 70*2 = 140 см.
Спиральную конструкцию можно строить и более широкой. Но при наличии свободной территории в доме более 3 м проектировщик порекомендует поставить маршевую лестницу.
Тип маршевой лестницы
Маршевый вид лестничной конструкции, является самым удобным, распространённым и практичным вариантом. Устанавливается при наличии достаточной площади в доме. По данному виду конструкции передвижение не составляет никакого труда.
Для возможности размещения маршевой лестницы в комнате нужно нарисовать прямоугольный треугольник. Под двумя катетами треугольника определяются длина пола и высота стены. Угловое положение сооружения рекомендуется применять от 30 до 45 градусов.
Комбинированный тип
Основой комбинированной конструкции служит стальной каркас. А на него устанавливаются ступени из дерева, стекла или камня. Основными способностями данного построения являются надёжность и воздушность. Исполнением комбинированного сооружения обычно служит дугообразная криволинейность. Также комбинирует в себе основы маршевой и спиральной конструкций, плавно изгибающихся под различными углами.
Основными преимуществами комбинированного вида конструкции являются:
- Высокая степень прочности. Каркас из металла способен выдержать огромные нагрузки;
- Практичность. Для установки лестницы используется любой угол. Прочность при этом не потеряет своего свойства;
- Гармоничность. Комбинация из разных материалов делает данный элемент дизайна вписывающимся в любой выбранный интерьер;
- Актуальность. Комбинированный элемент дизайна всегда имел и имеет востребованность в своём использовании.
Нюансы установки готового комплекта
К нюансам монтажа готового комплекта относиться:
- Установка места крепления ступеней на пристенной балке до ее установки на стену. Таким образом, процесс происходить гораздо удобнее.
- Производить монтаж в одиночку сложно. Лучше найти себе напарника, который сможет помочь в этом деле.
При установке и создании маршевых лестниц надобно учитывать механику движения человека, также правильный расчет угла наклона и число ступенек помогут легко спускаться, подниматься по конструкции.
Винтовые лестницы рекомендуют применять в маленьких помещениях. Служат вспомогательным прибором для подвала или чердака. Удобная для поднятия на верхние этажи.
Общие сведения
Для многих из людей первой ассоциацией слова «лестница» является высокая, темная и минималистская конструкция в частных домах или офисных высотных зданиях. Доступная для посторонних, она не всегда выглядит и пахнет приемлемым образом. Однако являются ли общественные здания единственным местом ее использованием?
В соответствии с тенденцией, которая не меняется в течение многих лет, большое количество семей предпочитает строить свой собственный дом, а не покупать небольшую квартиру в квартале. В большинстве случаев – из-за высоких цен на участки и, как следствие, их урезанных размеров, проектируемые дома включают не менее двух этажей, которые должны быть соединены деревянной лестницей. К счастью, в собственном доме, где нету никаких ограничений, имеется практически полная свобода в размещении любых элементов, включая лестниц между этажами.
Общая проблема (особенная для многоэтажных домов) – это покраска высокой лестницы. Какие краски и стиль подойдут для оптимального эффекта и приглушенных пропорций этого места? В случае высотных коридоров лучше всего использовать однородную отделку с единым, выбранным декоративным акцентом. Можно выбрать однотонный цвет стен, который будет украшен ненавязчивым дополнением.
Методика пропорций
Отдельно выделяют способ расчета пропорциями, основанный на том, что пространство на поворотной зоне должно быть равномерно распределено.
Так как данные модели отличаются различными параметрами ширины по длине, потребуется выбрать в качестве ориентира центральную линию, а ширина проступи формируется по соотношению с текущими нормативами.
Для расчетной схемы берется горизонтальная проекция будущей постройки, сквозь маршевый изгиб которой проводят прямую. По верху и низу отрезка размечаются границы последней прямой ступени, а потом ставится отметка начала поворота.
Этот метод помогает выделить границы каждой ступени, которые должны получаться массивнее основных элементов.
