Пошаговая инструкция по сборке простого металлоискателя

Берём провод 14 м диаметром 0,65 мм, пластмассовую крышку для ведра, 16 гвоздей-метизов 30 мм, малярный скотч, компоненты для печатной платы, батарейку, наушник от гарнитуры, лист из поликарбоната, полимерные трубки, металлический контейнер.

  1. Чертим на фанере окружность диаметром 150 мм и вырезаем её.
  2. Забиваем метизы по краям окружности.
  3. Закрепляем проволоку и сворачиваем её в 30 плотных витков.
  4. Обматываем катушку малярным скотчем для изоляции.
  5. Делаем вторую катушку по тому же принципу.
  6. Изготавливаем по схеме приемопередающее устройство.
  7. Берём наушник из гарнитуры для передачи звукового сигнала.
  8. Ставим электронную плату и батарею в приготовленную коробку.
  9. Размещаем катушки на поликарбонатном листе.
  10. Изготавливаем штангу из труб, создаём ручку в виде полукольца.

Тестируем металлоискатель сначала в искусственных условиях, разбросав разные предметы по полу, затем на природе.

Параметрический прибор обнаружения металлов

Данный агрегат используют для поиска труб и чёрных металлов. В основе параметрического прибора лежит транзистор МП40, который можно заменить на КТ361. Действует на низких частотах. В момент обнаружения металла издаёт низкий звук на частоте 50 Гц.

Как самостоятельно закрепить катушку

Каркас катушки выполняется из фанеры или CD-дисков. Стоит учитывать, что доска обладает низкой влагоустойчивостью. Обматываем диски изолентой или скотчем, оставляя между ними расстояние 5–7 мм.

Импульсный параметрический прибор

Работает на ферритовой антенне, которая испускает волны на средних частотах. Обладает низким энергопотреблением. Источниками питания служат батарейки АА. Недорогие комплектующие и простые чертежи позволяют спаять конструкцию самостоятельно. Импульсное устройство требует отладки.

Приемопередающие металлоискатели

Нацелены на поиск цветных и драгоценных металлов. Внутри прибора стоит катушка ДД, создающая излучение 2000–2500 Гц. Волны проникают на глубину 70 см, где выискивают чугун и сталь. На уровне 20 см прибор регистрирует на сплавы чёрных металлов, на уровне 10 см – цветные металлы.

Как собрать печатную плату металлоискателя своими руками

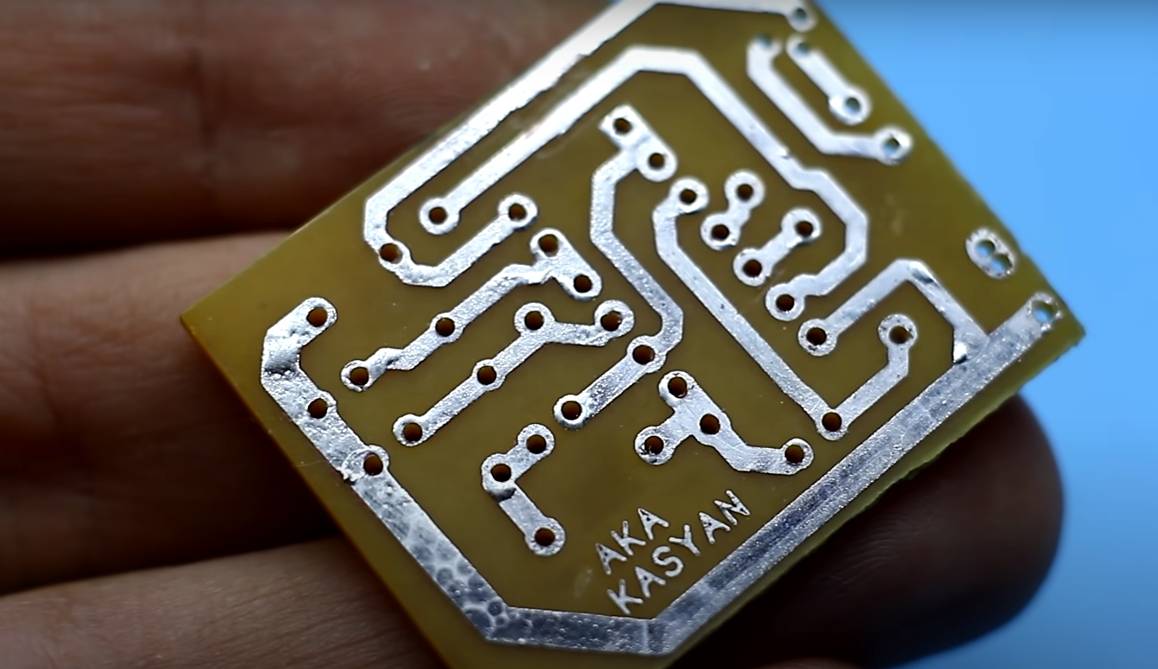

Переводим распечатанный дизайн платы на медную пластину при помощи лазерного принтера. В итоге получаем зеркальное отображение конструкции платы. Заполняем плату элементами: добавляем транзисторы, конденсаторы, резисторы, провода питания, катушки. Наматываем на катушку витки. Настраиваем частоту для катушек.

Испытание металлоискателя

Размещаем на любой поверхности металлические предметы и оцениваем работу металлоискателя. Определяем расстояния, на которых устройство начинает реагировать на разные типы металла. Далее испытываем прибор в естественных условиях. Во время поиска нужно сохранять медленную скорость и стараться охватить большую площадь.

Конструкция и принцип работы

Схема конструкции и компоновка деталей металлоискателя является традиционной для устройств подобного рода. Прибор представляет собой металлическую штангу, где на нижнем конце прикреплена катушка с обмоткой, а на верхнем – блок с электронной схемой и элементом питания.

Здесь учитывается важная деталь, которая делает походы с таким устройством более удобными – выбор места положения на штанге блока с электронной схемой. Это положение должно позволять кладоискателю удобно держать в руках штангу и управлять положением катушки относительно поверхности земли.

Некоторые сборщики предпочитают, чтобы индикация звуковым сигналом при изменениях в электромагнитоном поле подавалась не от внешнего динамика, а от наушников. Конструкция блока предоставляет подобную возможность – в нем имеется стандартный звуковой разъем формата mini-jack (3.5 mm).

Металлодетектор «Пират» работает с применением импульсной технологии. Она обеспечивает отличные для техники такого уровня показатели в плане чувствительности.

Электронную схему возможно собрать, заменив микросхемы обычными транзисторами. Правда, транзисторный вариант может требовать особых настроек для правильной работы, что доступно только наиболее опытным мастерам радиотехники. Поэтому транзисторная схема прибора применяется не слишком часто.

Как сделать несложный металлоискатель для поиска на пляже

В этой статье я расскажу, как собрать простой металлоискатель для поиска монет и драгоценностей на пляже. Он состоит из одной микросхемы — таймера NE555N, катушки и еще нескольких радиокомпонентов.

Рассчитывайте потратить на постройку этого металлоискателя до 300 рублей!

Требующиеся материалы

Для сборки металлоискателя вам потребуется:

  • микросхема таймера NE555N, в корпусе DIP;
  • резистор 47 кОм;
  • два конденсатора 2.2 мкФ, 16 В;
  • кусочек контактной макетной платы;
  • батарейка на 9 вольт, переключатель, колодка для батареи;
  • электромеханический звукоизлучатель;
  • 100 метров медного провода диметром 0.2 миллиметра;
  • немного плотного картона и клей.

Вместо электромеханического звукоизлучателя можете использовать конденсатор на 10 мкФ и любой динамик с импедансом 8 Ом, включенные последовательно.

Схема металлоискателя

Идея металлоискателя взята из книги «499 схем на таймере NE555

». Я только добавил выключатель между батареей и микросхемой, а так же я использую электромеханический звукоизлучатель из старого электронного будильника вместо динамика.

Поисковая катушка

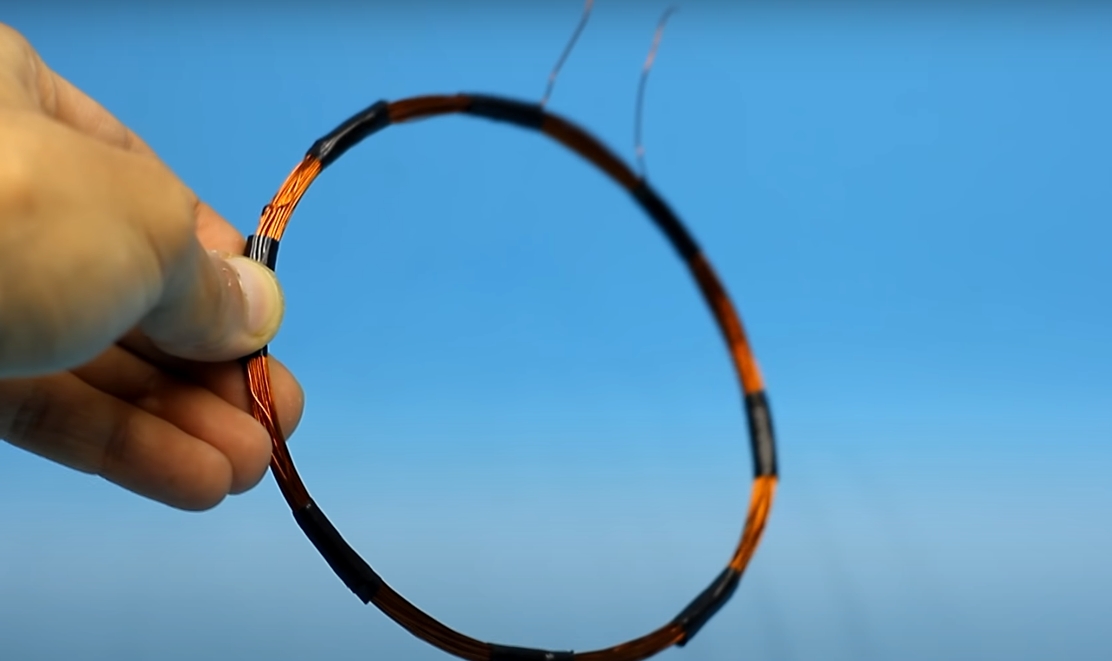

Cамая сложная часть металлоискателя это его катушка. Я рассчитал, что катушка диаметром 90 мм должна иметь примерно 260 витков медного лакированного провода диаметром 0.2 мм. При этом ее индуктивность как раз будет примерно 10 миллигенри.

Наматывал катушку аккуратно, виток к витку. Чтобы провода не распускались, сверху обмотал намотку белой изолентой.

Если вы хотите сделать катушку большего диаметра, чтобы увеличить дальность обнаружения цели, то в сети есть несколько онлайн калькуляторов, с помощью которых вы сможете ее рассчитать.

Монтажная плата

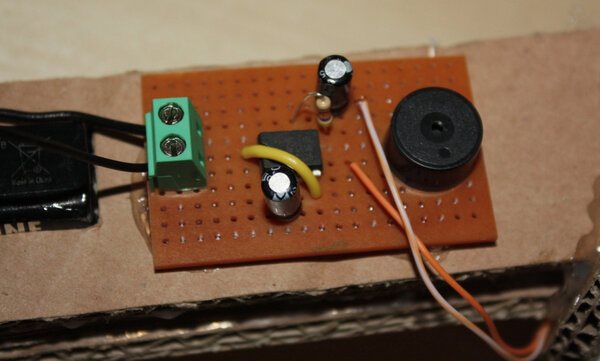

Я разместил все электронные компоненты на кусочке макетной платы. Соединения выполнял самым обычным проводом, который был под рукой. Сама пайка платы заняла не более 15 минут.

Размер платы примерно получился равным размеру спичечного коробка.

Корпус

Ручку металлоискателя для упрощения я решил сделать из картона. В ручку устанавливается монтажная плата, выключатель и батарейка.

Все это вырезалась из плотного картона и склеивалось клеем ПВА. После того, как клей высох, я сделал отверстия в картоне под плату и провода.

Затем, я приклеил поисковую катушку к ручке термоклеем. Последним шагом я, так же используя термоклей приклеил плату и батарейку внутрь ручки.

Заключение

Работает металлоискатель следующим образом: пока рядом с катушкой нет металлических предметов, звукоизлучатель пищит с одинаковой частотой; при поднесении металлического предмета, тон звука изменяется в сторону более высокого.

Дальность обнаружения большой монеты по воздуху по моим измерениям составила 5 – 7 сантиметров!

zen.yandex.ru

Металоискатель на основе приемника с СВ диапазоном

Металлоискатель, работающий совместно с радиовещательным супергетеродинным радиоприемником средневолнового диапазона, можно собрать по схеме, показанной на рис. 6 [Р 10/69-48]. В качестве поисковой катушки может быть использована конструкция, изображенная на рис. 2.

Рис. 6. Металлоискатель, работающий совместно с супергетеродинным радиоприемником СВ-диапазона.

Устройство представляет собой обычный генератор высокой частоты, работающий на частоте 465 кГц (промежуточная частота любого АМ-радиовещательного приемника). В качестве генератора можно использовать схемы, представленные в главе 12.

В исходном состоянии частота генератора ВЧ, смешиваясь в близкорасположенном радиоприемнике с промежуточной частотой принимаемого приемником сигнала, приводит к образованию сигнала разностной частоты звукового диапазона. При изменении частоты генерации (при наличии в поле действия поисковой катушки металла), тональность звукового сигнала меняется пропорционально количеству (объему) металлического предмета, его удалению, природе металла (одни металлы повышают частоту генерации, другие, напротив, понижают).

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Принцип работы металлоискателя

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Схема металлоискателя

Приборы этого класса обладают следующими достоинства:

  • простота конструкции;
  • большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

  • металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
  • технологические сложности при производстве изделия.

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

Типовая конструкция

В состав металлоискателя входят следующие составные части:

  1. Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и  для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
  2. Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
  3. Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
  4. Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
  5. Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.

Конструкция металлоискателя

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Металлоискатель Garrett ACE 250

Этот металлоискатель является безусловным лидером на российском рынке. У прибора надежная схема, качественное исполнение, отличное сочетание цены с поисковыми характеристиками. Он прекрасно проявил себя среди широкого круга поисковиков. Выпускает детектор американская компания Garrett, которая является ведущей фирмой. Следующие дополнительные функции отличают его от ранее выпущенного :

  • Пинпойнтер. Он дает наиболее верную информацию о нахождении находки под землей. А это помогает избежать рытья больших котлованов и сберечь силы и время.
  • Широкая шкала дискриминации. Металлоискатель содержит 12 секторов независимых друг от друга для определения металла. В зависимости от алгоритмов в них поступает информация о форме, материале, проводимости предмета. Для сравнения: предыдущий детектор Garrett ACE 150 содержал всего 5 секторов. Это означает, что каждый сигнал нового прибора более информативен.

Принцип действия простого металлоискателя Garrett ACE 250 дает возможность любому человеку, не имеющему никакого опыта, быстро научиться им пользоваться и получать наслаждение от хобби. Именно этот детектор, как самый простой в использовании, среди поисковиков получил большую популярность.

Разновидности металл детекторов

Понимание особенностей разных схем поможет не только выбрать готовый детектор. Если вы решите собрать металлоискатель для монет своими руками, вам не нужно закладывать в него детектор для водопроводных труб или арматуры в бетоне.

Вы изначально должны знать, для чего нужен прибор, поскольку универсальные металлоискатели имеют высокую стоимость, как при покупке, так и при самостоятельной сборке. К тому же, узкопрофильный прибор более компактный и легкий.

Основные параметры

  1. Глубина поиска. Определяет проникающую способность для стандартных грунтов: ниже этой полосы катушка не будет реагировать на артефакты.
  2. Площадь покрытия: чем она шире, тем меньше времени уйдет на «прочесывание». Правда избирательность и чувствительность при этом снижается.
  3. Избирательность: выделение из множества предметов требуемого объекта. Например, при поиске золотых украшений на пляже, ваш прибор не будет реагировать на стальные заколки для волос, или монеты.
  4. Чувствительность: чем она выше, тем вероятнее найти мелкие предметы. Правда при этом катушка реагирует на различный мусор, типа гвоздей или шпилек для волос.
  5. Помехозащищенность. На датчик детектора воздействует множество посторонних факторов: гроза, линии электропередач, мобильные телефоны и пр. Необходимо их отфильтровывать.
  6. Автономность: это и расход энергии, и запас заряда элементов питания.
  7. Дискриминация – способность различать артефакты по типу. На этом параметре остановимся подробнее.

Как сделать чувствительный металлоискатель своими руками
и какая схема этого прибора наиболее популярная среди мастеров? Металлоискатели являются электронными индукционными приборами, главная задача которых – обнаружить металлические предметы, находящиеся в нейтральной или слабо проводящей среде – такой как грунт, вода, стены, древесина.

Прибор имеет поисковую катушку, в которой при включении возникает электромагнитное поле, распространяющееся вокруг. С его помощью можно исследовать землю, камни, воду, деревья и воздух. Электромагнитное поле, создаваемое поисковой катушкой, способствует возникновению вихревых токов на поверхности металлов, которые попали в зону действия прибора.

Если вихревые токи возникают, создается собственное встречное электромагнитное поле металлического предмета, из-за чего снижается мощность создаваемого поисковой катушкой электромагнитного поля. Это фиксирует электронная схема прибора. После обработки полученной информации металлоискатель подает сигнал об обнаружении металлического предмета.

Дешевые модели металлоискателей отличаются от дорогих лишь методами излучения радиоволн и методами улавливания, обработкой и расшифровкой вторичных сигналов. Более дорогие приборы способны с известной степенью вероятности определить, какой именно металл обнаружен еще до его извлечения. Также может определяться глубина залегания предмета и некоторые другие параметры.

Кладоискатели нередко задаются вопросом, можно ли сделать хотя бы простой металлоискатель в домашних условиях. Многие из них хотели бы самостоятельно сделать прибор. Существуют такие умельцы, которые пытаются уже готовый металлоискатель как-либо усовершенствовать, однако есть и такие кладоискатели, которые ищут сокровища с самодельными изобретениями. Тем не менее, сделанные своими руками приборы для поиска скрытых от глаз предметов обычно используют лишь для нахождения и сбора металлолома. Для такой работы вполне достаточно самого простого прибора, который сможет легко улавливать большие металлические предметы. Мелкие объекты из металла таких искателей обычно не интересуют.

Даже если сделать металлоискатель своими руками дома не получилось, полученный в процессе эксперимента опыт тоже пригодится. Почитав специализированную литературу и изучив схемы приборов и принцип работы, не составит труда выбрать хороший металлоискатель, изготовленный в промышленных условиях.

Для создания металлоискателя в домашних условиях одних лишь подручных средств недостаточно. Для этого нужно имеет некоторый опыт в радиоэлектронике,хорошие навыки работы со схемами и чертежами, а также определенное оборудование. Можно попытаться собрать прибор для поиска металлических предметов самостоятельно, начиная от схемы и заканчивая поисковой катушкой. А можно приобрести набор для создания металлоискателя.

Как сделать простой металлоискатель без специального оборудования своими руками по схеме:

СХЕМЫ И ПОШАГОВЫЙ МАСТЕР-КЛАСС ПО ИЗГОТОВЛЕНИЮ МЕТАЛЛОИСКАТЕЛЯ “БАБОЧКА” СВОИМИ РУКАМИ

– нажмите на фото и разверните пошаговую инструкцию

ВИДЕО УРОКИ

Ответы на 5 часто задаваемых вопросов о пайке плат

  1. Сколько времени нужно держать паяльник для надежной фиксации? – 3-4 секунд достаточно.
  2. Припоя много нужно добавлять? – Главное – покрыть им полностью контакт. Если капля это сделает, то такого количества хватит.
  3. Каким цветом должна быть пайка – блестящая или матовая? – Ближе к первому варианту.
  4. Нужно применять средства защиты? – Обязательно надеваем очки, чтобы горячая деталь не попала в глаз.
  5. Какую температуру выдерживает микросхема? – Не больше 230 градусов.

Все детали для Металлоискателя Пират своими руками собрать легко, если следовать инструкции. Отзывы и характеристика на МП по большей части положительные.

Если остались неясности по изготовлению Металлоискателя Пират своими руками, то подробная видео инструкция в интернете ответит на оставшиеся вопросы.

Самодельный МП, сделанный своими руками, отлично подойдет для новичка.

Как сделать металлоискатель ПИРАТ своими руками — необходимые компоненты для сборки

Для изготовления самодельного металлоискателя необходимо заранее приготовить несколько предметов — это поисковый круг с катушкой, электронный блок управления и штанга-держатель. Детально рассмотрим требования к каждой детали.

Поисковый круг

Его можно вырезать из строительной фанеры, пластика либо другого диэлектрического материала. Заготовка должна быть в виде обода диаметром 180–210 мм с обвитым на нём обмоточным проводом (24–25 витков) сечением 0,5 мм. Для увеличения дистанции обнаружения, поисковый контур делают диаметром 260–270 мм и обматывают таким же проводником в количестве 21–22 витков.

Чтобы легче было сопоставить диаметр поискового круга для металлоискателя ПИРАТ с количеством витков и сечением провода, ознакомьтесь с таблицей:

Диаметр поискового круга, ммКоличество витков, шт.Сечение провода, мм
120360.4
15031
17528
20026
25022
300200.5
40017
50015

Штанга-держатель

В качестве этой детали можно использовать любой диэлектрический длинномер. Это может быть полимерная трубка, деревянный держатель огородного инструмента или швабры. На нижнем конце штанги крепят поисковый круг. Вверху в большинстве случаев крепят корпус электронного блока управления. Длину штанги определяет сам хозяин оборудования, она должна соответствовать его росту.

Блок управления

Для корпуса ЭБУ (электронного блока управления) используют различные коробчатые изделия из пластика. Главное, чтобы в корпусе свободно, но в то же время компактно могла поместиться схема прибора и элементы питания. Начинка электроники собирается на основе транзисторов и микросхем.

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самоделки на базе металлоискателя серии «Пират» одни из самых востребованных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он может «засечь» предмет на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы).

Детали для сборки металлоискателя

Металлодетектор «Пират» является прибором импульсного типа. Для изготовления прибора вам потребуется приобрести:

  1. Материалы для изготовления корпуса, штанги (можно использовать пластиковую трубу), держателя и так далее.
  2. Проводы и изоленту.
  3. Наушники (подойдут от плейера).
  4. Транзисторы – 3 штуки: ВС557, IRF740, ВС547.
  5. Микросхемы: К157УД2 и NE
  6. Керамический конденсатор − 1 нФ.
  7. 2 плёночных конденсатора − 100 нФ.
  8. Электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука.
  9. Резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
  10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии «Пират» построена по микросхеме NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй − к катушке, а выход − к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после − на динамик, который оповещает оператора о наличии искомых предметов.

Приёмный узел на микросхеме Пират

Плату можно разместить в простой распределительной коробке, которую возможно купить в магазине электрики. Если вам недостаточно такого инструмента, вы можете попробовать сделать прибор более совершенного плана, в помощь вам схема для изготовления металлоискателя с ориентиром на золото.

Схема сверхчувствительного металлодетектора Пират–4

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

Как собрать печатную плату металлоискателя своими руками

Импульсный генератор собирается на микросхеме NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Плата металлоискателя Пират с динамиком

Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого используем кусок листового гетинакса, покрытого медной электротехнической фольгой. На неё переносим соединяющие детали, размечаем места креплений, просверливаем отверстия. Дорожки покрываем защитным лаком, а после высыхания опускаем будущую плату в хлорное железо для травления. Это необходимо для удаления незащищённых участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы потребуется кольцо с диаметром порядка 200 мм (в качестве основания могут использоваться обычные деревянные пяльцы), на которое наматывается проволока 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Если у вас нет под рукой ничего подходящего, можно намотать катушку на деревянной основе.

Катушка из медной проволоки на деревянной основе

ИллюстрацияОписание действия
Для намотки приготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на которое вы будете крепить катушку.
Намотайте проволоку по периметру креплений в 20−30 витков. Скрепите обмотку изолентой в нескольких местах.
Снимите обмотку с основания и придайте ей округлую форму, при необходимости скрепите дополнительно обмотку ещё в нескольких местах.
Подсоедините контур к устройству и протестируйте его работу.

Катушка из витой пары за 5 минут

Нам понадобятся: 1 витая пара 5 cat 24 AVG (2,5 мм), нож, паяльник, припой и мультитестер.

ИллюстрацияОписание действия
Сверните провод в два мотка косичкой. Оставляем по 10 см с каждой стороны.
Зачистите обмотку и освободите жилы для соединения.
Соединяем жилы согласно схеме.
Для лучшего крепления спаяйте их паяльником.
Протестируйте катушку в том же порядке, что и устройство из медной проволоки. Выводы обмотки нужно припаять к многожильному проводу с диаметром в пределах 0,5−0,7 мм.

2 подробные схемы для сборки МП своими руками

Чтобы собрать металлоискатель Пират, используют 2 схемы. Для первого варианта нужно найти микросхему NE555 — ее использовали в советские времена и она являлась аналогом КР 1006 ВИ1.


NE555

Но если не получается  найти NE, тогда используют схему на транзисторах. Желательно всё-таки попробовать раздобыть NE555, поскольку стабильность техники значительно увеличится.


Транзистор

2 печатные платы металлоискателя Пират: разбираем по полочкам


Плата для NE555
Плата на транзисторах

После спайки платы, нужно подсоединить питание.

Если есть желание, можно применить Кроны, подсоединенные друг к другу. Достаточно 4 штук для нормального функционирования. Но проще подключить один аккумулятор (9Вольт).

Если изучить спаяную готовую плату, то необходимо посмотреть на конденсаторы, расположенные с левой стороны. Они пленочные, имеющие большую термостабильность. Если установить их, то это положительным образом повлияет на стабильность аппарата.

Еще варианты плат:

  1. Печатная плата на МП на tl072.
  2. Печатная плата на МП sprint layout.
  3. МП и микросхема с гуном.
  4. К157уд2. Иногда люди интересуются, чем заменить к157уд2 в МП. Подойдет плата КР1434УД1А.

Пример платы

Особенности работы

Перед началом поиска определяется максимальная чувствительность металлоискателя в воздухе. Регулятор устанавливается в положении, при котором периодичность щелчков в наушниках достигнет 2-3 секунды.

При повышенной минерализации грунта требуется отстройка прибора. Для этого катушка детектора опускается к земле и проводится регулировка для повышения чувствительности. При этом немного снизится глубина обнаружения.

Чтобы повысить уровень громкости и получить дополнительный индикатор, используются светодиоды VD1. Рекомендуется подобрать их с таким расчетом, чтобы не перегорели динамики, и установить на штанге для включения кнопку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
