Модульная лестница: 2 варианта конструкции

Варианты сборки лестниц

Работа по монтажу сборной конструкции в частном доме состоит из нескольких этапов, а именно подготовка свободного пространства, набор инструментов и крепежных деталей. Сначала нужно выбрать оптимальное место для установки и выбрать вариант сборки лестницы. Существует три основных типа соединения модульных конструкций – модуль в модуль, на струбцинах, на шпильках с резьбой. Каждый вариант сборки имеет свои особенности.

Модуль в модуль

Лестницы первого поколения собирают по принципу «модуль в модуль». Это значит, что комплектующие трубы меньшего диаметра нужно устанавливать в элементы с большим диаметром. Модули каркаса бывают литыми, сварными, а пластины труб соединяют при помощи болтов.

Особенности сборки «модуль в модуль»:

• приемлемая стоимость сборных конструкций;
• невозможность регулировать ступени по высоте;
• есть небольшое искривление готового изделия;
• между модулями остается незначительный люфт.

Резьбовыми шпильками

При фиксации лестницы резьбовыми шпильками нужно соединить большое количество отдельных фрагментов модуля. Это требует больше времени на сборку изделия, но результат этого стоит – места соединения практически незаметны, поэтому лестница выглядит более аккуратной и целостной.

Крепления на резьбовых шпильках постепенно ослабевают, поэтому нужно периодически подтягивать гайки, чтобы изделие не шаталось. Использование шпилек не позволяет регулировать высоту ступеней, а на установку модели требуется больше времени. Для затягивания крепежа необходимо подобрать подходящие инструменты.

По принципу струбцины

Лестницы второго поколения – экземпляры, которые собирают на струбцине с жесткой фиксацией всех фрагментов. Каркас изделий на второй этаж дома выполнен из двух труб, соединенных приваренной деталью, и элемента с фланцем под крепление ступени.

Особенности сборки по принципу струбцины:

• детали соединяют стяжными болтами;
• конструкции можно придать любое положение;
• допускается произвольный угол поворота;
• можно регулировать высоту ступеней лестницы.

Винтовая лестница и основные разновидности

Винтовые конструкции лестниц бывают самых разных видов,

форм и могут быть изготовлены из совершенно разных материалов.

Поэтому существуют различные виды винтовых лестниц, множество вариантов их оформления и декорирования.

Но, как правило, все они отличаются по таким параметрам:

• в зависимости от материала, который был использован для строительства системы, бывают винтовые лестницы из бетона, дерева, металла, из композитных материалов или из всех этих материалов в комплексе;
• по месту установки: внутренняя или наружная, для расположения в центре помещения, у стены, в углу, что определяет выбор типа крепления ступеней и перил;
• интенсивности использования: основная и вспомогательная;
• форме: квадратная винтовая лестница, круглая и многоугольная;
• типу несущего элемента и способу крепления ступеней: с опорой на периметральные стены и мощную стойку внутреннего столба, монолитная отдельно расположенная конструкция с креплением ступеней на внутреннем столбе, с опорой на боковые ограждения или гнутую тетиву, с опиранием ступеней на обсадную трубу и поддержкой с помощью изогнутых перил;
• по типу конструкции: винтовая модульная лестница, сборная, трансформер и переносная;
• в зависимости от типа ступеней: открытая и закрытая;
• с перилами или без них;
• в зависимости от того, какой конструкции поручни: на кронштейнах, больцах, косоурах;
• по габаритным размерам;
• в зависимости от стиля внешнего оформления.

По предназначению бывают входные, основные и вспомогательные, межэтажные, мансардные лестничные системы и винтовая лестница в подвал.

Именно от предназначения конструкции и зависит выбор материала для её изготовления, её размеры, оформление.

Одной из разновидностей винтовых лестниц для дома является модель,

которая частично или полностью может состоять из забежных ступенек.

Также принято выделять такие модификации: криволинейные или изогнутые, четверть оборотные и полувинтовые лестницы.

Как правило, такие системы наиболее часто используют в качестве вспомогательных и

устанавливают в местах с минимальной проходимостью людей (при спуске в подвал или при подъёме на чердак).

Что касаемо выбора материала для изготовления поворотной модели,

её основных конструкционных элементов, ступеней и поручней, то именно от него напрямую зависит прочность и долговечность лестничной конструкции,

её вид, функциональность и эстетическое оформление самого помещения,

для установки в котором собственно она и выбирается.

Так, металлическая винтовая лестница считается более прочной и долговечной,

но для установки её в жилом помещении необходимо продумать её оформление и декор.

Для организации перехода между подвалом и жилыми помещениями подойдёт обычная винтовая лестница из металла без декора и оформления,

но с защитным покрытием от воздействия сырости, ржавчины и коррозии.

Чердачную же лестницу лучше делать эстетически привлекательной и соответствующей стилю оформления того помещения,

которое выделено для её установки.

Металлическая лестница в таком случае не подойдёт.

В роли главного несущего элемента конструкции может выступать асбоцементная или металлическая труба,

на которую с помощью сварки или другого вида соединения прикрепляются ступеньки.

Иногда для обустройства опорного столба используется кирпич, бетонные изделия,

натуральный или искусственный камень, а также дерево твёрдых пород.

Перила для винтовой лестницы принято делать из дерева, металла или их комбинация,

а в случае ультрасовременного оформления.

Высокопрочное стекло или пластмасса.

Это самые распространённые разновидности винтовых лестниц, но бывают и другие, более сложные и эксклюзивные модели,

которые изготовляются только по индивидуальному заказу и исключительно мастерами-профессионалами.

Главное помнить, что винтовая лестница должна быть, прежде всего, прочной,

безопасной и сделанной из экологически чистых и нетоксичных материалов!

Инструкция по сборке модульной лестницы своими руками

Вам потребуются круглые металлические трубы с толстыми стенками. Сделать их самостоятельно вряд ли получится, поэтому лучше приобрести их в специализированной организации. Эти трубы пойдут на модули.

Также потребуется хорошие прочные трубы,  из которых вы будете делать несущие опоры.

Ступени вы можете самостоятельно выпилить из древесины либо заказать в организации, работающей по данному профилю. То же касается и заготовок для балясин и перил. Вы можете выпилить их самостоятельно либо купить готовые элементы в магазине. Кроме того, вам потребуется сварочный аппарат, а также цемент, вода и песок для изготовления бетонного раствора.

Процесс монтажа каркаса модульной системы

1. Нарежьте трубы в соответствии по имеющимся размерам, используя болгарку.
2. Приварите прямоугольную профтрубу к круглой с двух сторон от разреза, стяните при помощи болтов. Это обеспечит конструкции необходимую прочность.
3. Отрезок тонкой трубы вставьте в толстую, стяните болтами.
4. По этой схеме изготовьте необходимое количество модулей. Финишный и стартовый модули будут несколько отличаться. К ним следует дополнительно приварить металлическую площадку, при помощи которой модуль будет прикрепляться к перекрытию анкерами.

Монтаж модульной лестницы

• Промажьте модули изнутри при помощи масла или смазки WD-40.
• Установите стартовый модуль на пол, подстелив под него фанеру или гофрокартон.
• Вставляйте элементы один в один, как будто собираете колонну. Финишный модуль закрепите таким образом, чтобы последняя ступень оказалось вровень с полом второго этажа. Для работы  используйте строительный уровень.

• Начинайте аккуратно раздвигать каркас. Вы не повредите имеющееся у вас напольное покрытие, если, как мы рекомендовали выше, подстелили под нижний модуль фанеру. Придайте каркасу необходимую форму.
• Далее приступаем к изготовлению вертикальных стоек. Будет очень хорошо, если вы смонтируете их на фундамент. Замесите цемент с песком в пропорциях 1:2. Залейте полученной бетонной смесью приямки, предварительно установив туда опоры. Если нет возможности залить фундамент, прикрепите площадку стартового модуля к полу при помощи нескольких анкеров.
• После высыхания бетонного раствора прикрепите собранный металлический каркас к вертикальным опорам, используя болты.
• Последним крепится стартовый модуль. Если ваш пол из бетона, делайте это при помощи анкеров. Если установка каркаса осуществляется на деревянное покрытие, используйте глухари с резьбой, аналогичной резьбе шурупов.

Монтаж ступенек

1. Воспользовавшись строительным уровнем, прикрутите фланцы для крепления ступеней к собранным модулям.
2. На фланце уложите ступени, разметьте места для крепежей.
3. В указанных точках просверлите отверстия.
4. Прикрепите ступеньки на фланцы при помощи глухарей или других крепежных элементов.

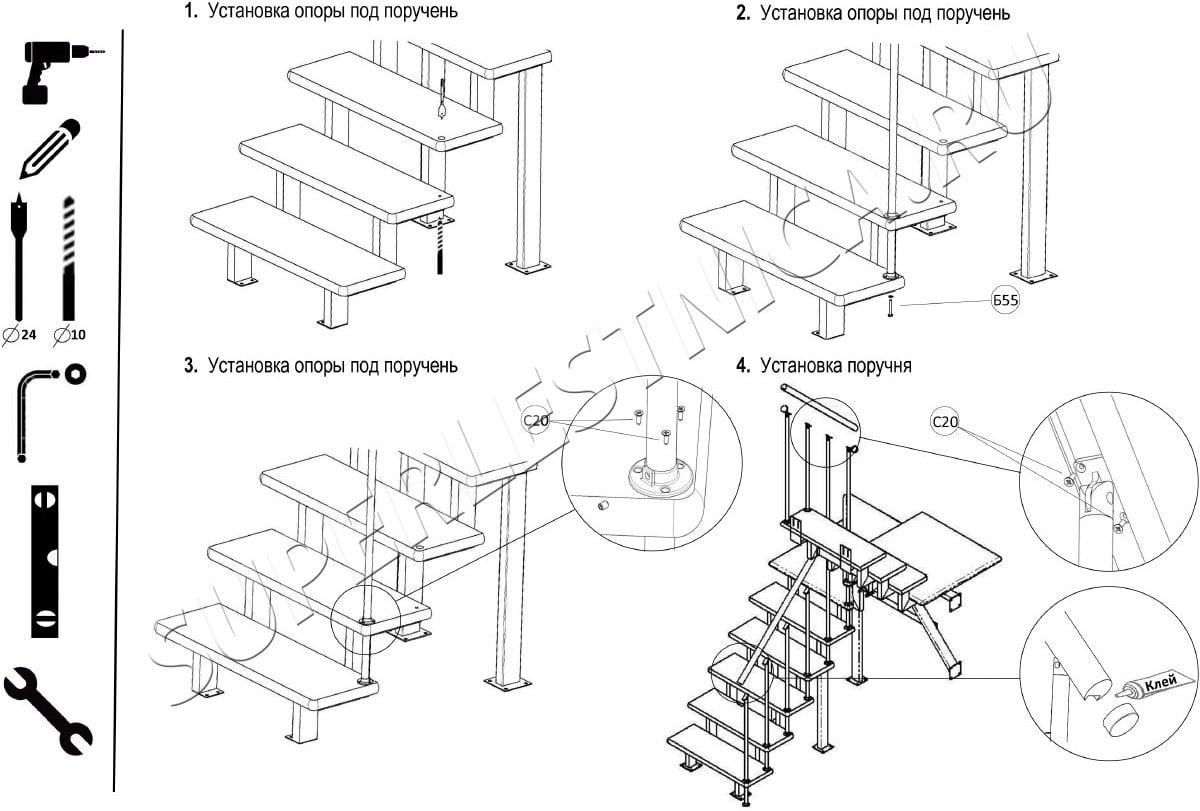

Установка поручней

Если вы приобрели в магазине готовые балясины, которые имеют в диаметре 25мм, следуйте данной инструкции:

1. Отмерьте от края ступени 5 см, просверлите отверстие, равное диаметру балясины.
2. Вставьте балясину в данное отверстие и выровните и ее по уровню.
3. На нижней ступеньке отметьте точку, на которую приходится центр балясины. И просверлите дырку диаметром 5 мм. Она необходима для крепления болтом.
4. Вставьте балясину в заготовку и закрутите болт на нижней ступени.
5. Аналогичным образом установите все балясины.
6. Прикрепите поручень к балясинам саморезами. Готовые модели снабжены специальными пазами для этого.

Технические требования к забежным лестницам

Для того чтобы забежная лестница прослужила долгое время и была безопасной для людей, она должна строиться в соответствии с техническими нормами и правилами. Поэтому начинать возведение данной конструкции следует с замеров и расчетов. Также следует подготовить проект и чертеж будущего изделия.

Существует ряд требований для данной лестницы

Основные технические параметры для возведения конструкции следующие:

1. Ступени должны иметь определенный размер (самая узкая часть – от 100 мм, а самая широкая – от 400 мм).
2. На прямых промежутках, которые отделяют повороты, ступени в ширину должны иметь одинаковый размер.
3. Высота ступеней варьируется в пределах от 12 до 22 см.
4. Край проступи не должен выступать более чем на 4 см.
5. Ограждения высотой от 90 до 120 см.
6. Ширина марша – не менее 90 см.
7. Оптимальный угол наклона – 30°, но не более 45°.
8. При постройке П-образной лестницы, в которой используются забежные ступени, с поворотом на 180° (то есть, два поворота) расстояние между маршами должно составлять не менее, чем четверть от ширины ступени (это позволит сохранить глубину ступеней на повороте удобной и обеспечит безопасность при перемещении).
9. При составлении проекта учитывают также и расстояние от марша до перекрытия между этажами. Оно может быть не менее 2 метров.

В данном видео вы подробнее узнаете о забежной лестнице: Если следовать нормам строительства, лестница с поворотом прослужит долгое время и не станет источником получения травм.

Варианты сборки лестниц

Изготовление самодельной модульной лестницы

Существует несколько методов сборки лестничных модулей. Каждый из существующих вариантов характеризуется своими сильными и слабыми сторонами, о которых нужно знать до начала работы по самостоятельной сборке лестницы модульного типа.

«Модуль в модуль»

Косоур можно собрать по методу «модуль в модуль» с дополнительным закреплением при помощи пластин и крепежных винтов. Это первое поколение таких лестниц с множеством недостатков, в числе которых:

• жестко ограниченный шаг ступенек. Отрегулировать этот шаг нельзя;
• некоторая кривизна собранной конструкции. Избавиться от этого дефекта невозможно даже путем затягивания винтов;
• сравнительно низкая долговечность. Со временем крепежные пластины начинают разгибаться самостоятельно, что приводит к провисанию всей конструкции и доставляет дополнительные неудобства.

Единственными преимуществами этого варианта является высокая скорость и предельная легкость сборки.

Резьбовыми шпильками

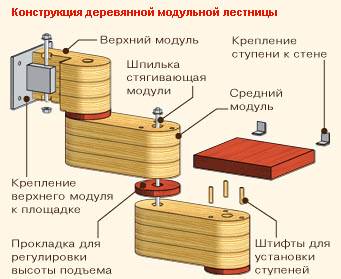

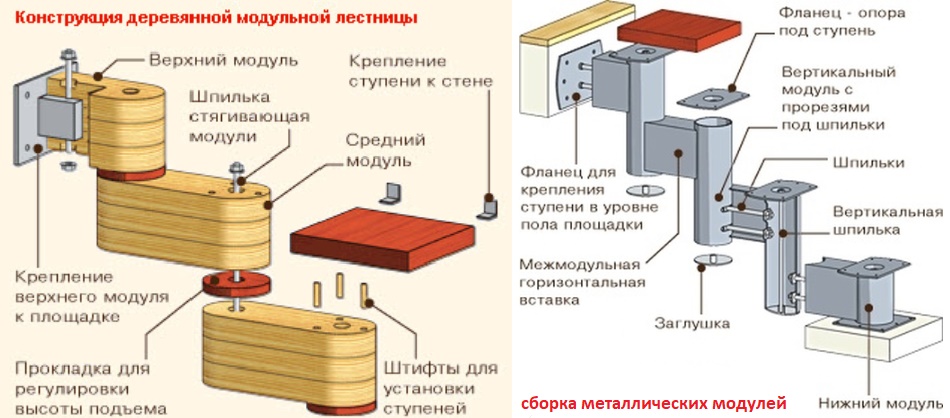

Конструкция деревянной модульной лестницы

Этот метод предполагает использование резьбовых шпилек в процессе сборки. Такие лестницы не имеют недостатков, характерных для предыдущей конструкции, однако сборка с резьбовыми шпильками является довольно сложной. Высоту ступеней по-прежнему нельзя регулировать. Каждые 1-2 года нужно будет подтягивать разболтавшиеся резьбовые соединения, а это также доставляет немало хлопот.

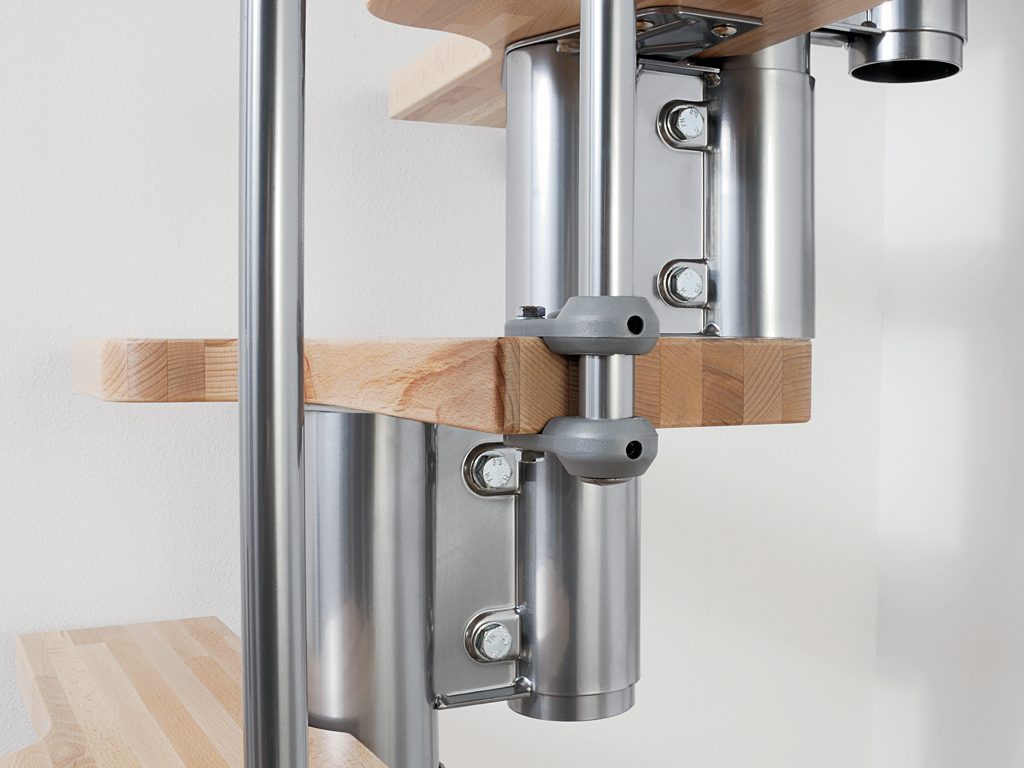

По принципу струбцины

Это лестницы нового поколения. Среди главных преимуществ этого варианта нужно отметить возможность изменения длины ступени и расстояния между элементами. Можно разворачивать модули и фланцы.

Распределение нагрузки на крепежные элементы организовано по усовершенствованной технологии – соединения не разбалтываются с течением времени.

Предыстория названия

Не трудно догадаться, что такая лестница складывается из частей, встраиваемых и закрепляемых одна в другую. Несущий элемент – балка, собранная тоже из модулей. Используется как межэтажная, когда высота между ними не более трех с половиной метров (для частных домов и многоуровневых квартир).

Металлическая модульная лестница достаточно проста в сборке. Люди без особых строительных навыков способны установить ее не более, чем за 5 часов.

Итальянские разработки этих конструкций появились в конце прошлого века в виде альтернативы не только как антимассивные, но и как более дешевые.

Лучшими качествами модульных лестниц являются:

• разновидности, стили оформления, цвета лестниц и материалов для ступеней;
• украшение и дополнение собой любого интерьера;
• минимальная занимаемая площадь;
• простая сборка и демонтаж;
• регулируемость модулей по высоте – всегда можно исправить собственные просчеты;
• сочетание жесткости дерево+металл;
• самостоятельный, несложный ремонт за счет простоты монтажа – быстрая замена модулей, а также деталей.

Имеются и недостатки, возникающие через время эксплуатации:

• шатания;
• просадка ступеней/лестницы (возникает необходимость монтировать подпорные конструкции на 4-5 модулей, что отрицательно влияет на эстетику).

Детальнее о лестницах данного типа читайте здесь.

Если вы решили установить дома эту конструкцию

Необходимо сделать следующее:

• посчитайте количество модулей (на 180 поворот – 6 модулей, на 90 – 3 или 4), количество ступеней — их может быть от 12 штук (2,4 м длина) до 15 (3,45м длина) с учетом проступи (от 1 до 6 см);
• выберите, какая опора будет: с консольным креплением либо использование опорной стойки;
• определите угол наклона и высоту проступи;
• продумайте, где будет проем в верхнем этаже размером от 2,5*0,9м;
• просчитайте, какой геометрии будет первая ступень, от этого зависит, установить стартовый модуль или забежную ступеньку со стартовым модулем (помня, как собирается металлическая модульная лестница, продумать закрепления к перекрытию);
• подготовьте винты и болты длиной от 10 мм для креплений модулей, модульный каркас; все составляющие: модули косоуры, опоры, непосредственно модули лестницы, ступени, подпорные стойки, крепящиеся напольные опоры, балясины, поручни;
• произведите монтаж по инструкции.

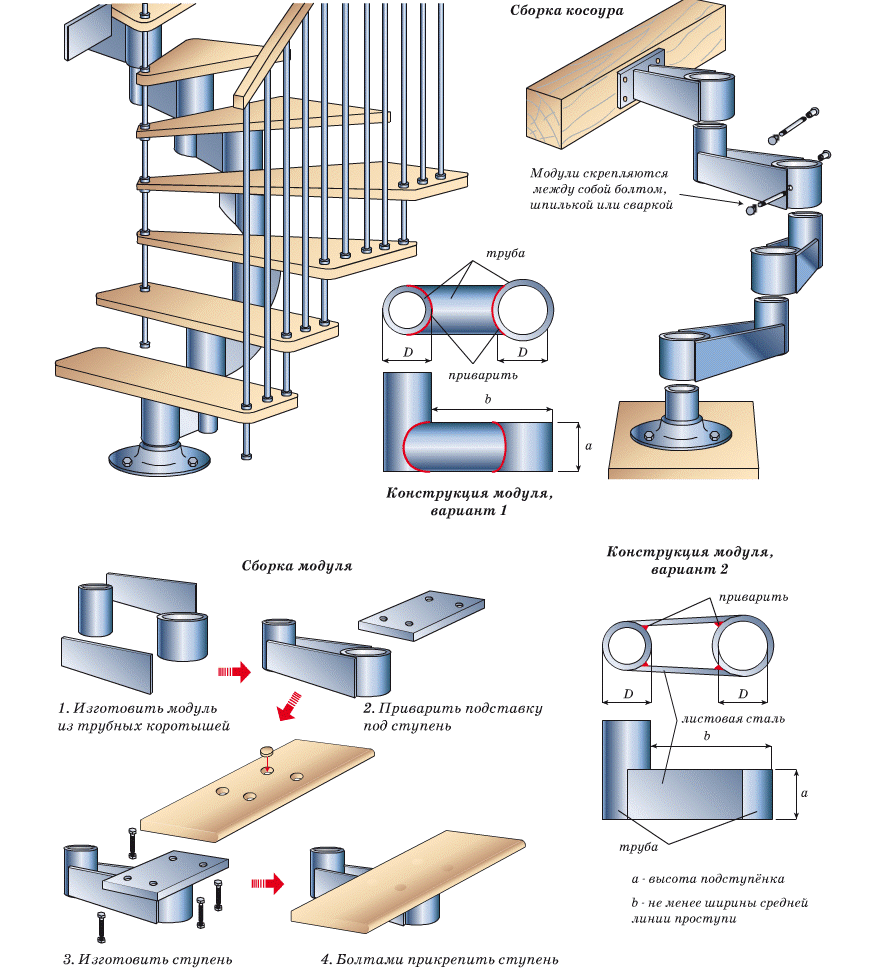

Как сделать модульную металлическую лестницу своими руками?

Можно купить составляющие и собрать. Как показывает практика, выпускать составляющие самому не стоит – сложно по расчетам придерживаться точных размеров, экономически это также не выгодно. Но если вы действительно специалист, можно изучить на сайтах производство конструкции опор и сделать их самостоятельно.

Затем — модульная лестница из труб своими руками.

Профильную трубу нарезают на детали/модули квадратного сечения. Просверливают отверстия. Крепят болтами модули друг к другу, затем — к основной опоре, усиливая конструкцию, заваривают ее. Зачищают ржавчину. Вскрывают грунтовкой по металлу.

Ступеньки делают, используя сухой и клееный дуб, бук, сосну. В магазинах есть бюджетные заготовки, но это можно сделать и самому при наличии деревообрабатывающего станка и электролобзика. Забежные ступени треугольной и клиноподобной формы изготовить сложнее, но они, как и стандартные, изготавливаются дома из мебельных щитов толщиной от 4 см, массивной доски или двух склеенных и более тонких.

Полезная схема для сборки

Чтобы не тратить время на расчеты, воспользуйтесь специальными программами в сети.

Поворот создаем с помощью 3-4 ступеней, ширина проступи – 20 см. Ограждения делаются из хромированных труб D50 (поручни) и D32 (балясины), используя соответственных размеров фланцы, держатель торцевой и для поручня, уголок, комплект саморезов и заглушки.

Важно: монтаж ведем снизу, несущие опоры бетонируем в заранее подготовленных площадках, создаем фундамент под вес лестницы. Ограждения (кованные или деревянные) устанавливаем после ступеней

Ограждения (кованные или деревянные) устанавливаем после ступеней.

Рекомендуем посмотреть полезное видео по сборке такой лестницы самостоятельно.

Красивая и легкая авторская дизайнерская конструкция, собранная или изготовленная с помощью информации в этой статье самостоятельно, станет украшением интерьера.

Виды и проекты лестниц в доме

Во время проектирования лестниц следует учитывать конструктивные особенности помещения, в котором она будет располагаться. Затем, на основе этой информации, можно делать какие-то пожелания относительно внешнего вида конструкции

При самостоятельном строительстве очень важно разбираться не только в том, какие виды лестниц существуют, но и в их эксплуатационных и конструктивных особенностях

При строительстве загородных домов используют, как правило, три оптимальных вида лестниц:

• винтовые
• маршевые
• на больцах.

Каждый вид может играть роль входной, рабочей, межэтажной или проходной лестницы, располагаясь внутри или снаружи дома. Для возведения конструкции можно использовать не только древесину, но и металл, искусственный или натуральный камень, бетон или железобетон, стекло, пластик, а также множество их различных комбинаций. При выборе материала следует отталкиваться от назначения лестницы, бюджета хозяев и возможных нагрузок, а также плюсов и минусов определённого типа лестничной конструкции.

Проекты винтовых лестниц

Такому типу лестниц обычно отдают предпочтение в тех случаях, когда нет возможности обустроить простую прямую и нужно экономить пространство. Эксплуатация таких лестниц не слишком удобна, но они позволяют экономить значительную часть площади. Как правило, такие лестницы предназначены для подъёма или спуска на цокольный этаж или чердак. Они смотрятся очень эффектно, а выполненные в форме квадрата или многоугольника вместо привычного круга – ещё и весьма оригинально.

На сегодняшний день варианты исполнения винтовых лестниц просто поражают своим разнообразием. Среди них, например, можно встретить металлические со ступенями из дерева, стекла или пластика. Кроме этого, очень эффектно смотрится каменная винтовая лестница. Но из-за сложности строительства и высокой стоимости позволить её себе может не каждый.

Винтовая металлическая лестница с деревянными ступенями

Проекты маршевых лестниц

Другим, не менее популярным видом лестниц, считается маршевый тип. Свою популярность они заслужили благодаря удобству в обустройстве и простоте конструкции. Кроме этого, стоит отметить то, что конструкция такого типа лестниц создавалась с учётом механики движений человека, что позволило добиться большего удобства во время подъёма и спуска. Самым значимым недостатком такой конструкции является то, что её возведение нуждается в большом количестве площади (больше трёх квадратных метров). Если площадь, то сэкономить лишнее пространство вы можете за счёт использования так называемой поворотной маршевой лестницы с промежуточными площадками.

Поворотная деревянная маршевая лестница

При изготовлении маршевых лестниц можно использовать различный материал (например, древесину, камень, металл, стекло, пластик или бетон), который можно комбинировать друг с другом. Наибольшей надёжностью и экономичностью отличается бетон – недорогой материал, способный прослужить несколько десятков лет. При строительстве домов из экологически чистых природных материалов, для обустройства лестницы лучше всего использовать древесину, которая прослужит так же долго, и при этом не будет выбиваться из дизайна помещений.

Проекты лестниц на больцах

При строительстве таких лестниц ступени укладывают на конструкцию, прикрепленной к стене при помощи болтов или штырей, которые надежно вкручены или вмурованы в стену. Основные достоинства такого типа лестниц заключаются в экономии используемых материалов и её компактности. Главным недостатком можно считать обязательное наличие с одной из сторон прочной стены из камня.

При создании каркаса и поручней лестницы используют надёжные металлические детали (например, прутья, болты и трубы), а для обустройства ступеней применяют металл, древесину, бетон или стекло. Несмотря на то, что больцевые лестницы кажутся весьма хрупким сооружением, они способны выдержать достаточно большой вес. К примеру, конструкции таких типов лестниц в частных домах могут выдерживать до 1500кг.

Что такое модульная лестница?

Конструкция, выполненная из сборных фрагментов, оснащенная ступенями для подъема, называется модульной лестницей. Ее отличительной особенностью является быстрота монтажа – за несколько часов можно легко собрать изделие, используя минимальный набор инструментов.

Основные фрагменты лестниц:

• каркасная часть – стартовый блок, средний модуль, финишный фрагмент;
• заполнение пролетов – ступени из пластика, фанеры ПВХ, натуральной или спрессованной древесины;
• оградительные и подпорные элементы – балясины, больцы, поручни, перила, стойки, кронштейны.

Главные опорные элементы лестницы

Типы лестниц

Существует большое количество разных вариантов лестничных маршей. Они отличаются материалом изготовления (дерево, бетон или металл), типом подъема (пологая лестница, винтовая, с поворотом на определенный градус).

Самой распространенной является лестница из дерева. Также часто сооружают лестницу с поворотом в 90 градусов. Не редок вариант, когда эти два типа устройства подъема объединяют в один.

В случае ограниченного пространства, делают винтовую лестницу из металла. Винтовой вид подъема позволяет сэкономить пространство, а изготовление из металла – повысить прочность конструкции. Бетон применяют для лестниц в массивных зданиях (например, особняки).

1

Виды лестниц – классификация по форме

Лестницы на второй этаж в частном доме отличаются своей формой. Применяется несколько конструкций: с маршами и винтообразные. Первые могут быть прямые поворотные на 90°, 180° или 360°. Винтовые компактны, но ими неудобно пользоваться, особенно маленьким детям и пожилым людям. Марши удобны, но отнимают значительную часть полезной площади, особенно прямые. Пространство под ними часто используют как подсобные помещения. Легче всего построить маршевую лестницу.

Она включает один или два марша со ступеньками, расположенными равномерно. Их количество 3–15, если маршей более одного. В среднем устраивают 8–11 ступенек на каждом марше, а между ними площадки. Если лестнице с одним маршем ступенек больше, рекомендуется также устраивать площадки, чтобы повысить прочность. Ступени выполняют открытыми или закрытыми, с подступенниками. Открытые удобны при недостаточной ширине поступок.

Популярных конструкций лестниц на второй этаж две: с маршами и винтообразные изделия

Популярностью пользуются лестницы с больцами – длинными стержнями с резьбой на концах. Они служат для скрепления ступеней и ограждения конструкции, которая монтируется в стене. Имеют легкий и воздушный вид, но на самом деле очень крепкие и надежные. Конструкцию можно растянуть на всю стену, а можно соорудить компактной. Из-за особенностей крепления располагается только у стены. Ее можно собрать из готовых элементов, установку лучше поручить профессионалам.

Винтовые лестницы сложны в изготовлении, но зато занимают мало места, их можно установить где угодно, хоть посреди гостиной. Многие так и делают: лестница эстетически привлекательна и становится украшением помещения. Известны различные исполнения этих изделий, но для двухэтажных зданий лучше подходит модель со стойкой и клинообразными ступенями. Стойка крепится к полу и перекрытию, а к ней по спирали ступеньки. Сбоку располагается поручень, повторяющий винтовую форму изделия. К поручням и ступенькам делают крепление балясин.

Рекомендуем

Перила для лестницМеталлические лестницы на второй этаж в частном домеДеревянная лестница на второй этаж – пошаговая инструкция по расчету и изготовлению

Как составить схему, чертеж

Построить лестничную клетку графически можно на ватмане. Главным условием является точное соблюдение масштаба. На схеме необходимо изобразить план лестничной клетки (вид сверху) и ее разрез. Прежде чем вносить какие-либо значения в чертеж, делают точные замеры высоты и пространства. Определиться с местом расположения также следует заранее. Схему создают, согласно масштабу и выбранному типу.

Для правильного изготовления модульной лестницы из металла своими руками в чертеже детально прописывают размеры: высоту шага, ширину ступени, перил, тетивы, площадки, подступенок.

Необходимо учитывать, что удобная лестница должна иметь угол наклона от тридцати до сорока градусов, а размер ступеней должен соответствовать средней длине шага.

На сегодня существуют онлайн-конструкторы для лестниц, где все расчеты выполняются сами, по заданному ключу. В такие программы нужно внести данные о ширине ступени, размере проема или балюстрады, собственные дополнения, комментарии. После обработки всех данных составляется основная схема.

Виды Г-образных лестниц

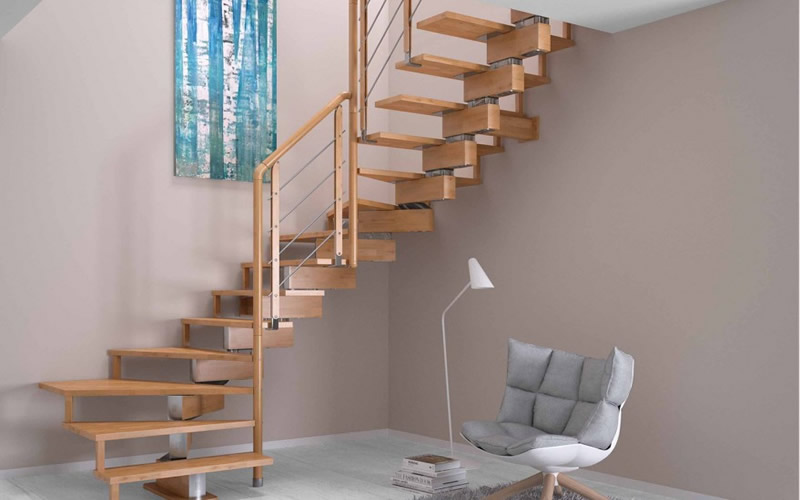

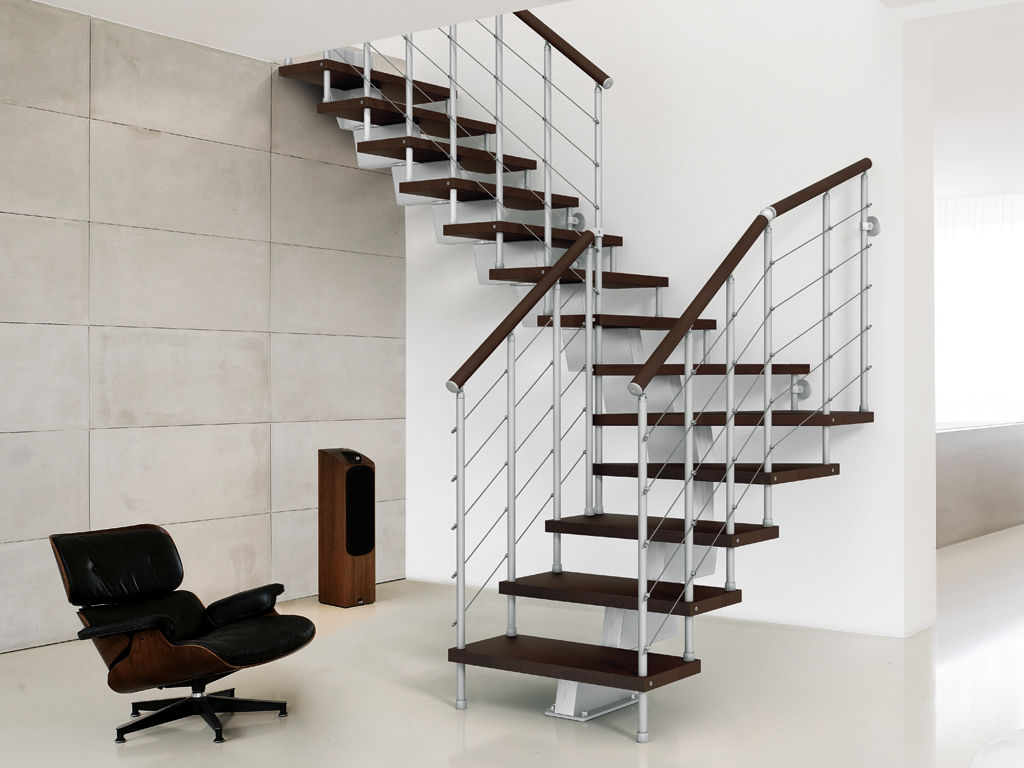

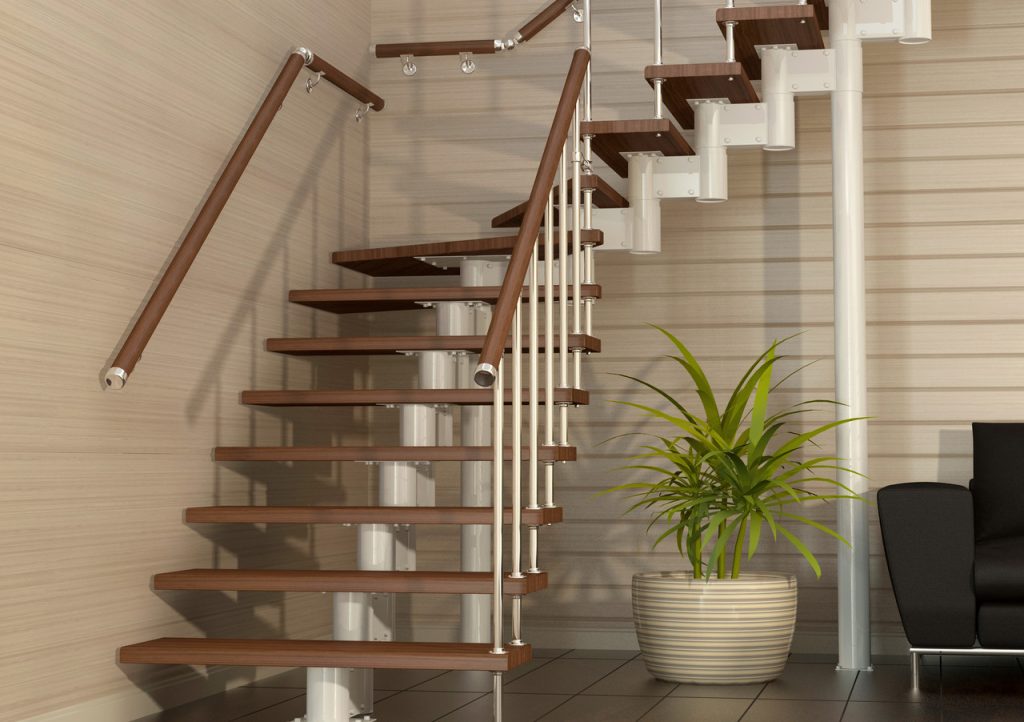

Такая лестница получила свое название из-за того, что на виде сверху она напоминает своим поворотом букву “Г”.

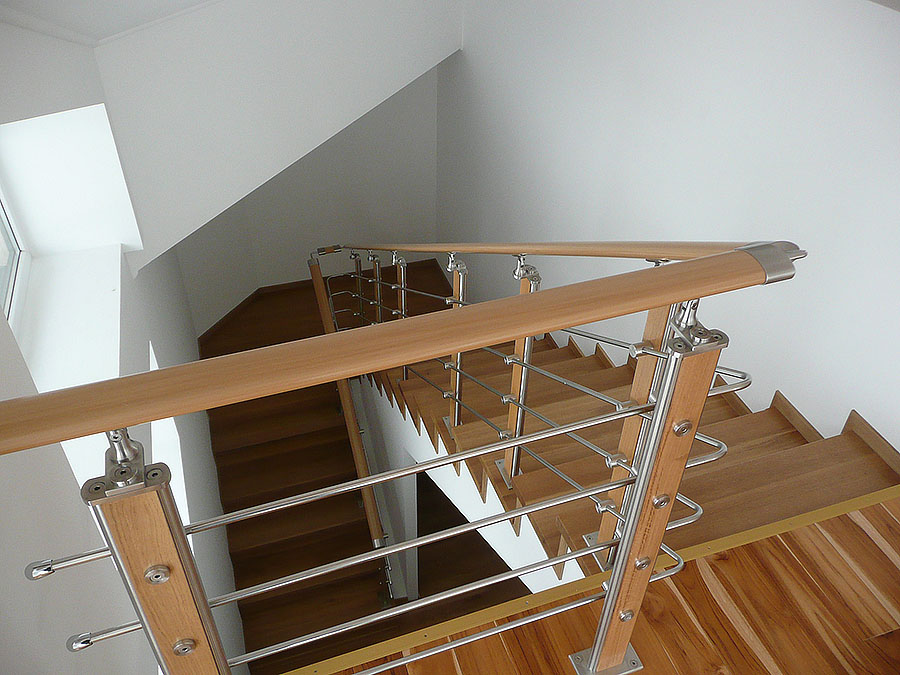

Г-образная лестница, вид сверху

По материалу это может быть совершенно разнообразная конструкция. Возможно применение дерева, металла, стекла, мрамора, плитки, камня, бетона, ламината и др. Лестница может быть выполнена как полностью из одного материала, так и комбинировано.  А пространство, образованное под лестничным подъёмом, зачастую служит местом для хранения вещей или небольшой библиотекой.

Такая лестница может иметь промежуточную площадку с забежными ступенями или без них. В качестве основы лестницы чаще всего используются заливка бетона по опалубке, деревянные или металлические косоуры или тетива.

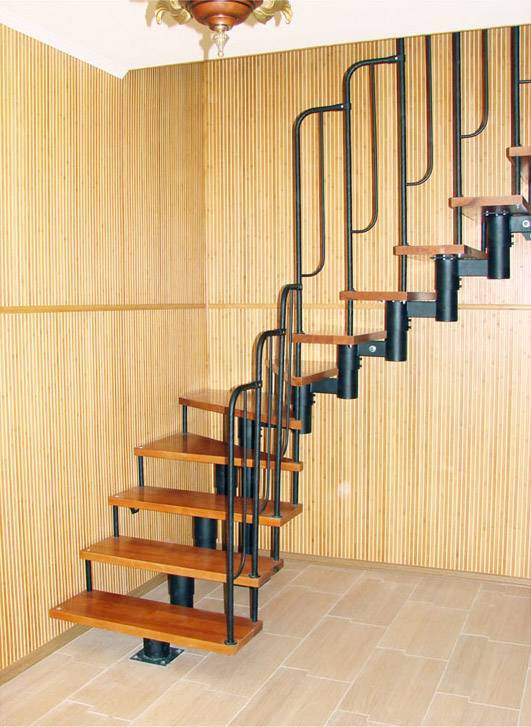

Модульная лестница своими руками

Изготовление модульных лестниц – процесс не слишком длительный, но довольно трудоемкий. Его может значительно убыстрить четкий алгоритм действий, а также наличие под рукой всех необходимых материалов. В любом случае, модульная лестница, сделанная своими руками, добавит Вашему дому уюта и комфорта.

Мастер-класс

1. Начать нужно с составления грамотных чертежей возможных вариантов модульных лестниц. После этого определяемся, какой из них подходит для нас.
2. Далее определяем количество ступеней. Для этого расстояние между полом первого и второго этажа делим на высоту ступеней. В нашем случае это 2,5 м на 22,5 см. Получаем 11,12, после округления выходит 11 ступеней.
3. После этого нужно проверить, все ли необходимые элементы модульных лестниц имеются в наличии. Для данной конструкции потребуется: промежуточный и угловой элементы, комплект из верхнего и нижнего элемента, стойка перил. больца, метровая и двухметровая опоры, ступени разных конфигураций, поручни.

Приступаем к сборке каркаса. Для этого нужно собрать промежуточные элементы в жесткую конструкцию, выровняв их в одну линию и закрепив между собой фиксирующими болтами.
После этого переходим к непосредственной установке модульной лестницы. Для этого под 5 и 9 ступень ставим метровую и двухметровую опоры, выравниваем каркас по уровню и закрепляем.

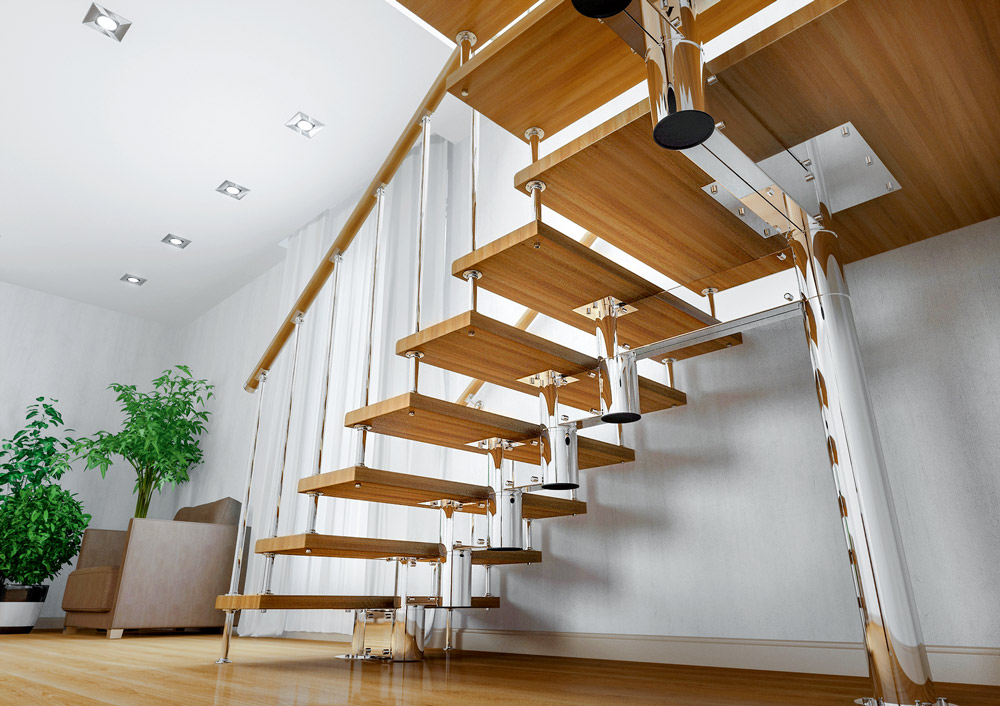

На каждый элемент лестницы устанавливаем промежуточные пластины, закрепив их винтами с потайной головкой. Делаем разметку ступеней и насверливаем сквозные отверстия необходимого диаметра. После этого устанавливаем кольца на каждую ступень и монтируем стойки перил, пропуская их сквозь ступени.
Больца и стойки перил фиксируем болтом с шайбой снизу. Выравниваем ступени относительно центра. Фиксируем ступени к каркасу через промежуточные пластины 6-ю саморезами-глухарями с шайбой.
Далее нужно разметить поручень для соединения их со стойками. Шаг между метками должен составлять 317 мм. После этого в помеченных местах насверливаем глухие отверстия диаметром 7 мм на глубину 30 мм и фиксируем поручни к стойкам перил. Для этого используем ввёртную петлю – одну часть вкручиваем в поручень, другую – в стойки перил. И фиксируем поручни к стойкам перил, соединяя каждую петлю штифтом.

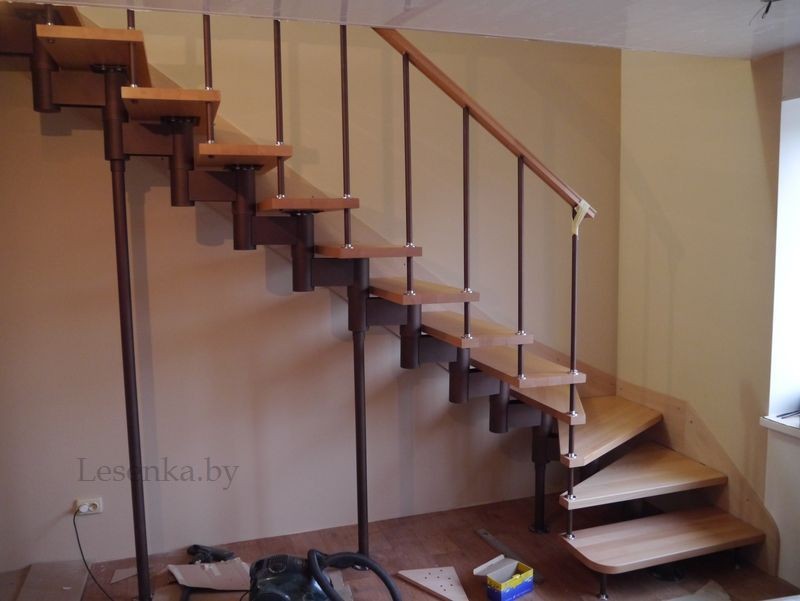

Одна из сборных модульных лестниц, которая называется «прямой марш», готова. Вот как она выглядит после покраски.

Как подобрать материал

Классическим вариантом выбора материала является дерево. Простую лестницу из дерева вполне доступно изготовить своими руками. За более сложные варианты новичку браться не стоит. В этом случае можно заказать конструкцию, но, зная азы конструирования, собрать лестницу самостоятельно.

Экономичными и удобными в обработке являются сосна и береза. Прочнее, долговечнее и интереснее будут лестницы из ясеня, клена и дуба. Эти варианты более дорогостоящие. Начинающему мастеру лучше выбрать сосну или березу – их проще обрабатывать.

Построить лестницу можно на основе металлокаркасной конструкции. В качестве основы используется сварная конструкция. Лестница может быть полностью металлической либо комбинированной. Второй вариант предпочтительнее. Это более экологично. Сочетание дерева и металла внесет в интерьер изюминку.

Преимущества и недостатки

К преимуществам модульных лестниц можно отнести их невысокую стоимость относительно аналогов другого типа конструкции. Цена будет зависеть от количества модулей, соответственно, если у вас небольшое межэтажное пространство, то получится неплохо сэкономить. Модули довольно легко соединяются между собой, поэтому при минимальных навыках сборки, монтаж модульной лестницы можно выполнить своими руками.

Если одна из ступенек повредилась в ходе эксплуатации, то ее всегда можно заменить не прибегая к разбору соседних ступеней или модулей. Замена осуществляется очень просто — нужно открутить крепления пластины к ступеньке и после этого ее можно поменять. Весомым преимуществом модульных лестниц является то, что из ее компонентов можно собрать конструкцию абсолютно любой формы, которая оптимально подойдет для вашего помещения.

Из недостатков следует отметить низкую надежность при подборе некачественных материалов, поэтому к вопросу выбора нужно отнестись основательно.
