Технология обустройства системы обогрева
Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:
Галерея изображений
Фото из
Шаг 1: Монтаж греющего кабеля согласно проекту
Шаг 2: Прокладка вертикально ориентированных греющих линий
Шаг 3: Установка датчиков системы облединения
Шаг 4: Установка распределительных коробок и автоматики в щиток
Для начала намечаем места, где будет проложен кабель
Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт. При разметке внимательно осматриваем основание
Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой
При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.
Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.
Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.
Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену
Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.
Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.
Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения. Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя
Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность
Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.
Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.
На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед
Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.
Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.
В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.
На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева
Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.
Если все в порядке, программируем термостат и запускаем систему в работу.
Монтаж системы антиобледенения крыши — материалы
Для монтажа системы анти-лед вам понадобятся следующие материалы:
трехжильный кабель питания 220В – ВВГ
щиток под аппаратуру управления
автоматика (полная комплектация будет приведена ниже в схемах)
кабель КВВГ
Это контрольный кабель, которым будут подключаться датчики.
датчики – осадков, влажности, температуры
защитные распредкоробки
Они должны иметь степень защиты IP55.
лента монтажная для крепления кабеля обогрева
оцинкованный тросик или цепь
крепежные клипсы
сам резистивный нагревательный кабель
С чего начинается монтаж? Первым делом на земле отмерьте кабель по монтажной ленте. Расстояние между лентами выбирайте от 30 до 50см.
Тут же вымеряется спуск в водосток и монтируется тросик.
Способы борьбы с наледью и сосульками на карнизе крыши и протечками кровли
Образование наледи и сосулек на карнизах крыши дома имеет два негативных аспекта:
- во-первых – сосульки небезопасны для прогулок около дома;
- во-вторых – наледь на карнизе становится своего рода плотиной для воды от тающего на крыше снега и, как следствие, причиной протечки кровли.
Рассмотрим причины образования и способы борьбы с наледью и сосульками на крыше:
Причины образования наледи и сосулек на карнизах крышиЛиквидация причин образования наледи и сосулек на карнизах крышиСпособы удаления снега и льда с крыши
ПРИЧИНЫ ОБРАЗОВАНИЯ НАЛЕДИ И СОСУЛЕК НА КАРНИЗАХ КРЫШИ
Процесс образования наледи и сосулек на карнизах крыши происходит от таяния снега на основной части кровли от поступающего из дома тепла, а затем, стекания и замерзания талой воды на холодных карнизах. Причем, такое явление может возникать, как на крышах с холодным чердаком, так и с теплым (на мансардах):
Схема образования наледи и сосулек на карнизе крыши и мест протечек кровли в зимний период
Недостаточное утепление чердачного перекрытия (при холодном чердаке) или скатов крыши (при отапливаемом мансардном этаже).
Большая воздухопроницаемость чердачного перекрытия (при холодном чердаке), в результате которой поднимается температура воздух в холодном чердаке.
Отсутствие интенсивного проветривания холодного чердака наружным воздухом. Холодный чердак должен соответствовать своему названию и быть действительно холодным – неутепленным и вентилируемым.
Отсутствие вентилируемой воздушной прослойки в скатах крыши под кровельным слоем в конструкции утепленной кровли (при отапливаемом мансардном этаже).
Таким образом, основным способом предотвращения образования наледи и сосулек на карнизах крыши, является сохранение низких температур кровельного слоя (металлочерепицы, мягких кровель и т.п.), путем его защиты от тепла внутренних помещений дома.
ЛИКВИДАЦИЯ ПРИЧИН ОБРАЗОВАНИЯ НАЛЕДИ И СОСУЛЕК НА КАРНИЗАХ КРЫШИ
Качественное утепление чердачного перекрытия и надежная герметизация примыканий к чердачному перекрытию вентиляционных каналов, дымовых труб и других мест возможного проникновения внутреннего теплого воздуха в пространство холодного чердака.
Интенсивная вентиляция наружным воздухом всего объема холодного чердака.
Для крыши с отапливаемым чердаком (мансардным этажом):
Качественное утепление скатов крыши, а также горизонтальных и вертикальных конструкций, ограждающих теплый объем чердака (мансарды).
Интенсивная вентиляция наружным воздухом воздушной прослойки, устраиваемой между кровельным материалом и слоем утеплителя.
Схемы проветривания объема холодного чердака (А) и подкровельного пространства теплого чердака (Б)
СПОСОБЫ УДАЛЕНИЯ СНЕГА И ЛЬДА С КРЫШИ
Укладка обогревающего кабеля на карнизе скатной крыши
Источником талой воды, а затем и наледи с сосульками является снег, поэтому, в годы с особо снежными зимами рекомендуется счищать снег с крыши.
Для малоэтажных частных домов со скатной крышей, для этой цели удобно использовать специальные скребки с длиной телескопической рукояткой, которые позволяют скидывать снег с невысоких домов, не залезая на крышу.
Но если, все же, при неблагоприятных погодных условиях сосульки и наледь образовались, то их можно удалить механическим путем тем же скребком или, когда есть опасность нарушения целостности кровли, посыпать наледь на карнизе солью хлорида кальция или другим подобным составом для таяния льда. Удобно, также, применить такой простой способ: хлорид кальция засыпать в старые колготки и уложить полученную солевую «ногу» на карниз вдоль ската. Таким образом, в «плотине» наледи образуется проход для стока тающей воды.

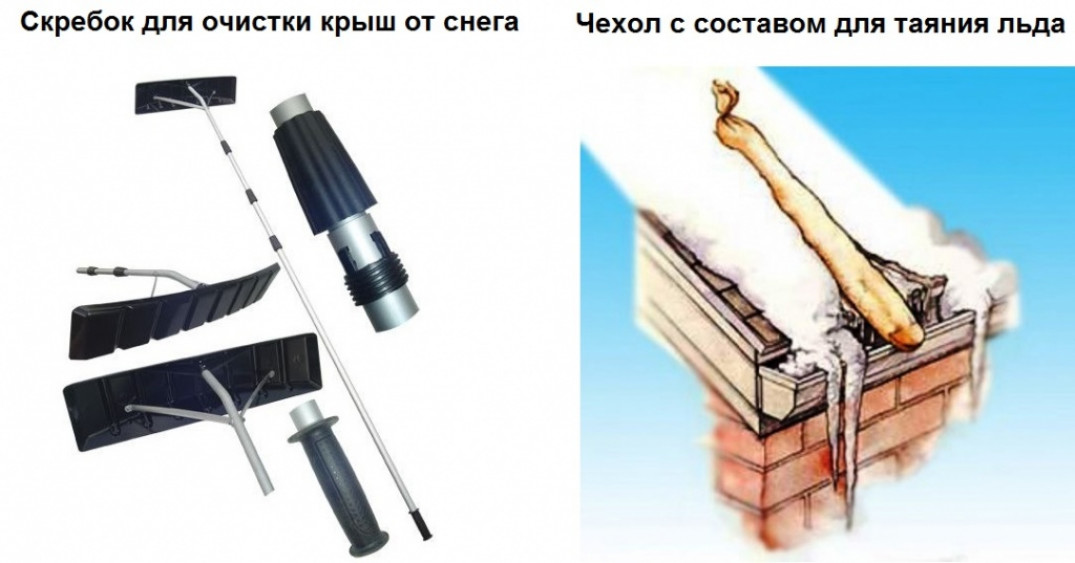

Механическая и «химическая» уборка снега, наледи, сосулек и талой воды с крыши
В заключении можно сделать следующий основной вывод:
Проектирование обогревающей системы
Проектирование системы снеготаяния включает в себя выбор мест обогрева, расчёт необходимой мощности кабеля, а также составление чертежей, схем или эскизов. Документация должна содержать данные о типе и количестве нагревателей для каждой зоны, местах установки датчиков и особенностях электрических соединений.
Выбор зон для обогрева
На первом этапе изучают чертежи крыши, при помощи которых определяют количество и тип обогреваемых зон. Специалисты рекомендуют включать в систему снеготаяния следующие места:
- Стыки смежных скатов (ендовы). Кабель укладывают в виде длинной петли, которой покрывают от 1/3 до 2/3 высоты разжелобка в его нижней части. Ширина изгиба зависит от удельной мощности кабеля и составляет от 10 до 40 см.
Стыки смежных скатов кровли оборудуют греющим кабелем, уложенным на 2/3 их высоты
- Карнизы крыш с пологими скатами. Если кровля имеет уклон до 30 градусов, то кабель укладывают зигзагом в нижней части ската, захватывая весь карниз и 30-сантиметровый участок выше проекции стены здания. Если угол кровли составляет менее 12 градусов, то обогревом оборудуют участки, примыкающие к воронкам.
Рядом с воронками греющий кабель укладывают на площади 1 кв. м
- Водосточные трубы. Нагреватель укладывают в стояк, сооружая петлю, которую крепят к его стенкам. При стоке в ливнёвку петлю делают более длинной с учётом глубины промерзания грунта.
Для обогрева лотков и водосточных труб нагревательный кабель укладывают двумя параллельными линиями
- Воронки. На плоских участках кровли кабель монтируют так, чтобы он охватывал зону шириной до 0.5 м и заводят его в водораспределитель ниже уровня чердачного перекрытия. Для воронок, которым оборудуют стояки, дополнительный обогрев не требуется, поскольку будет достаточно обогрева жёлоба.
- Для обогрева примыканий и парапетов будет достаточно одной секции кабеля, проложенной вдоль конструкции.
Различные способы раскладки кабельных нагревателей позволяют сделать защиту от снега и льда более эффективной

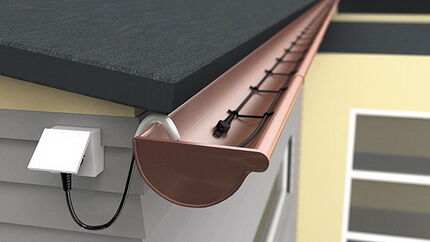

- Лотки и желоба требуют укладки двух параллельных линий по нижней части водораспределительных элементов.
- Водомёты плоской кровли. Нагреватель монтируют по дну и в радиусе до 0,5 м от их входного проёма.
Кроме того, греющий кабель укладывают по периметру мансардных окон, в метровой зоне вокруг водосборников, а также на пути оттока воды. Чтобы обеспечить работоспособность ливневой канализации, необходимо продумать обогрев магистрали вплоть до сточного коллектора.

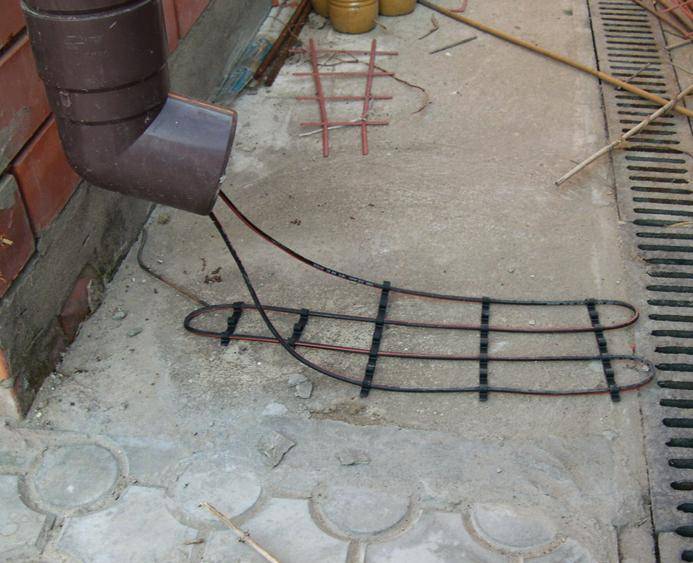

Обогревом оборудуют не только кровлю и водостоки, но места стоков, а также элементы дренажной системы
Не требуют установки нагревателей скаты крыш с уклоном более 45 градусов, поскольку снег сходит с их поверхности естественным способом. Тем не менее для обеспечения работоспособности водосточной системы все её элементы следует оснастить греющим кабелем согласно изложенным выше правилам.
Расчёт необходимой мощности
Расчёт мощности обогревающего кабеля проводят исходя из площади отдельных зон, нуждающихся в монтаже системы снеготаяния. Для вычисления этого значения руководствуются данными, полученными на практике:
- в водосточные трубы диаметром менее 100 мм — 28 Вт/м. То же самое для оборудования лотков шириной до 100 мм;
- в водосточные трубы диаметром более 100 мм — 36 Вт/м. Такое же значение для укладки в лотки шириной более 100 мм;
- в ендовы — от 250 до 300 Вт/кв. м (рекомендуется укладка до 2/3 высоты в нижней части стыка);
- вдоль желобов — от 200 до 300 Вт/ кв. м;
- на капельниках и вдоль карнизов — от 180 до 250 Вт/кв. м.
На плоских поверхностях предусматривают монтаж кабеля зигзагом, не превышая радиус изгиба, рекомендуемый изготовителем. По схеме укладки определяют длину кабеля и, основываясь на полученных данных, вычисляют суммарную мощность системы снеготаяния.

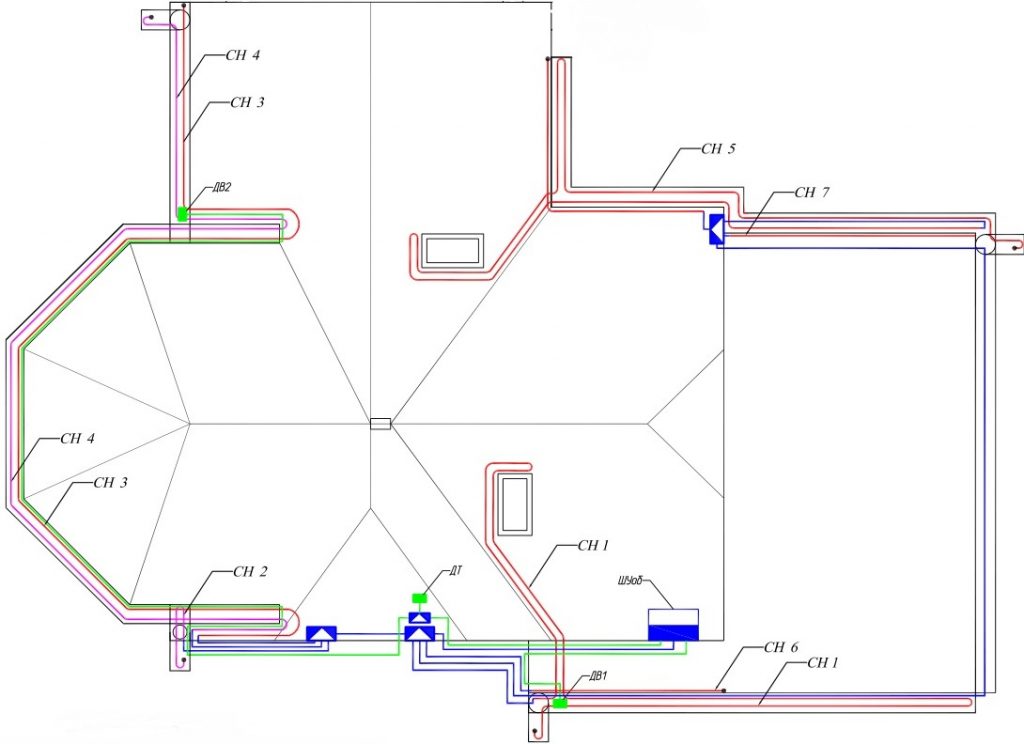

Перед установкой нужен подробный чертёж с указанием мест обогрева и способа прокладки греющего кабеля
Установка коммутирующих устройств
Для контроля и управления системой обогрева крыш и водостоков используют унифицированные модули, конструкцией которых предусматривается подключение питающего провода, нагревателей, а также датчиков температуры и влажности. Блок управления монтируют в удобном для контроля и управления месте. Сигнальные сенсоры устанавливают с учётом необходимости их осмотра и обслуживания.
Контроль и управление системой «антилёд» осуществляется при помощи разнообразных датчиков, подключённых к электронному термостату или метеостанции
Как выбрать греющий кабель?
Пожалуй, самым важным элементом системы можно считать греющий кабель. На практике выбирают между устройствами двух видов: саморегулирующимся и резистивным кабелем. Рассмотрим все минусы и плюсы использования обоих вариантов.
Особенности кабеля резистивного типа
Отличается простотой принципа работы. Внутри такого кабеля находится металлическая токопроводящая жила с высоким сопротивлением. При подаче электричества она начинает быстро разогреваться и отдает тепло обогреваемому объекту. Система с резистивным кабелем очень проста в эксплуатации и не требует больших затрат.
Устройство греющего резистивного кабеля очень просто. Основной “рабочий” элемент – нагревательная жила. Когда через нее проходит ток, она очень быстро разогревается
Основными преимуществами использования кабеля такого типа считается отсутствие при запуске стартовых токов, низкая стоимость резистивного провода и присутствие постоянной мощности.
Последнее утверждение можно отнести к спорным. Поскольку в некоторых случаях постоянная мощность будет, скорее, недостатком. Так случится, если участки системы будут испытывать потребность в разном количестве тепла. Часть из них может перегреться, а остальные, напротив, недополучат тепло.
Для регулирования степени обогрева системы с резистивным кабелем обязательно используются терморегуляторы или другие приборы.
Эффективность и экономичность функционирования такой системы зависит от правильности их настройки, поэтому реальность достаточно часто бывает далека от желаемого. В этом резистивный кабель значительно уступает саморегулирующемуся.
Специалисты рекомендуют по возможности укладывать зональный резистивный кабель. Эта разновидность отличается наличием нагревательной нити из нихрома. Ее погонная мощность не зависит от размера, при необходимости кабель можно разрезать.
Также к достоинствам греющего кабеля можно отнести простоту его монтажа и длительную эксплуатацию.
Кабель саморегулирующийся и нюансы его работы
Отличается более сложным устройством. Внутри такого кабеля две греющие жилы, вокруг которых находится особая матрица. Она «настраивает» сопротивление кабеля в зависимости от того, какова температуры окружающей среды. Чем она выше, тем меньше кабель греется, и наоборот, чем холоднее вокруг, тем лучше он нагревается.
Внутри саморегулирующегося кабеля находится специальная матрица, способная менять сопротивление греющей жилы в зависимости от температуры окружающей среды
Достоинств у саморегулирующегося кабеля много. Прежде всего, для его нормальной работы не требуется монтажа комплекса приборов управления: детекторов и терморегуляторов. Система будет настраиваться самостоятельно, причем перегрева или недостаточного обогрева, как это может случиться с резистивным кабелем, не произойдет.
Саморегулирующийся провод можно разрезать. Минимальная длина отрезка – 20 см, его эксплуатационные характеристики не изменятся от длины. В процессе монтажа кабели при необходимости можно перекрещивать и даже перекручивать, они будут работать в обычном режиме. Установка и эксплуатация саморегулирующегося кабеля очень проста. Он может быть смонтирован снаружи или внутри обогреваемого объекта.
Есть у системы и недостатки. Прежде всего, это стоимость. Саморегулирующийся кабель стоит примерно в 2-3 раза дороже резистивного. При этом нужно учесть, что в эксплуатации он обойдется дешевле. Еще один минус – постепенное старение саморегулирующейся матрицы, вследствие чего со временем саморегулирующийся кабель выходит из строя.
Подробнее о особенностях выбора сааморегулирующегося кабеля читайте далее.
Проектирование обогревающей системы
Проектирование системы снеготаяния включает в себя выбор мест обогрева, расчёт необходимой мощности кабеля, а также составление чертежей, схем или эскизов. Документация должна содержать данные о типе и количестве нагревателей для каждой зоны, местах установки датчиков и особенностях электрических соединений.
Выбор зон для обогрева
На первом этапе изучают чертежи крыши, при помощи которых определяют количество и тип обогреваемых зон. Специалисты рекомендуют включать в систему снеготаяния следующие места:
Стыки смежных скатов (ендовы). Кабель укладывают в виде длинной петли, которой покрывают от 1/3 до 2/3 высоты разжелобка в его нижней части. Ширина изгиба зависит от удельной мощности кабеля и составляет от 10 до 40 см.
Карнизы крыш с пологими скатами. Если кровля имеет уклон до 30 градусов, то кабель укладывают зигзагом в нижней части ската, захватывая весь карниз и 30-сантиметровый участок выше проекции стены здания. Если угол кровли составляет менее 12 градусов, то обогревом оборудуют участки, примыкающие к воронкам.
Водосточные трубы. Нагреватель укладывают в стояк, сооружая петлю, которую крепят к его стенкам. При стоке в ливнёвку петлю делают более длинной с учётом глубины промерзания грунта.
- Воронки. На плоских участках кровли кабель монтируют так, чтобы он охватывал зону шириной до 0.5 м и заводят его в водораспределитель ниже уровня чердачного перекрытия. Для воронок, которым оборудуют стояки, дополнительный обогрев не требуется, поскольку будет достаточно обогрева жёлоба.
Для обогрева примыканий и парапетов будет достаточно одной секции кабеля, проложенной вдоль конструкции.
- Лотки и желоба требуют укладки двух параллельных линий по нижней части водораспределительных элементов.
- Водомёты плоской кровли. Нагреватель монтируют по дну и в радиусе до 0,5 м от их входного проёма.
Кроме того, греющий кабель укладывают по периметру мансардных окон, в метровой зоне вокруг водосборников, а также на пути оттока воды. Чтобы обеспечить работоспособность ливневой канализации, необходимо продумать обогрев магистрали вплоть до сточного коллектора.
Обогревом оборудуют не только кровлю и водостоки, но места стоков, а также элементы дренажной системы
Не требуют установки нагревателей скаты крыш с уклоном более 45 градусов, поскольку снег сходит с их поверхности естественным способом. Тем не менее для обеспечения работоспособности водосточной системы все её элементы следует оснастить греющим кабелем согласно изложенным выше правилам.
Расчёт необходимой мощности
Расчёт мощности обогревающего кабеля проводят исходя из площади отдельных зон, нуждающихся в монтаже системы снеготаяния. Для вычисления этого значения руководствуются данными, полученными на практике:
- в водосточные трубы диаметром менее 100 мм — 28 Вт/м. То же самое для оборудования лотков шириной до 100 мм;
- в водосточные трубы диаметром более 100 мм — 36 Вт/м. Такое же значение для укладки в лотки шириной более 100 мм;
- в ендовы — от 250 до 300 Вт/кв. м (рекомендуется укладка до 2/3 высоты в нижней части стыка);
- вдоль желобов — от 200 до 300 Вт/ кв. м;
- на капельниках и вдоль карнизов — от 180 до 250 Вт/кв. м.
На плоских поверхностях предусматривают монтаж кабеля зигзагом, не превышая радиус изгиба, рекомендуемый изготовителем. По схеме укладки определяют длину кабеля и, основываясь на полученных данных, вычисляют суммарную мощность системы снеготаяния.
Перед установкой нужен подробный чертёж с указанием мест обогрева и способа прокладки греющего кабеля
Установка коммутирующих устройств
Для контроля и управления системой обогрева крыш и водостоков используют унифицированные модули, конструкцией которых предусматривается подключение питающего провода, нагревателей, а также датчиков температуры и влажности. Блок управления монтируют в удобном для контроля и управления месте. Сигнальные сенсоры устанавливают с учётом необходимости их осмотра и обслуживания.
Контроль и управление системой «антилёд» осуществляется при помощи разнообразных датчиков, подключённых к электронному термостату или метеостанции
Плоские крыши
Для такой крыши характерно прохождение водосточных труб в середине строение. При условии, если оно теплое, необходимости в полном их обогреве нет. Достаточно смонтировать нагревательный провод в виде змейки на пространстве в один квадратный метр вокруг водопроводной воронки и завести его внутрь ее до теплой зоны (примерная глубина – один метр).
Если необходимо организовать обогрев плоской крыши, чей периметр огражден парапетом, то к участкам, подлежащим обязательному обогреву можно отнести: площадку, площадью в один метр, перед водометом, водосточную трубу по всей ее длине, лоток либо дно водомета.
Когда водосточных труб нет, их вначале нужно установить, а после этого смонтировать систему кабельного обогрева.
Материалы для обогрева водосточной системы
Кабель резистивный
Состоит из оболочки, изоляционного слоя и центральной жилы. Так как она характеризуется определенным электрическим сопротивлением, то при прохождении по ней тока происходит выделение тепловой энергии. При неизменной его величине температура нагрева будет постоянной. Преимуществом является относительно низкая стоимость.
По мощности кабель подбирается из расчета в среднем 20 – 50 Вт/п.м. при условии, что желоба из металла. Для пластиковых предельное значение – 17 Вт/п.м. Но есть и недостаток. Во-первых, неизменная температура нагрева, во-вторых, за ним нужен постоянный уход. Например, если он завален мусором, то начнет сильнее нагреваться и может «сгореть».
Кабель резистивный зональный
Это усовершенствованный вариант предыдущего типа. Он обладает повышенной надежностью, может работать даже при частичном повреждении, более удобен в монтаже.
Кабель саморегулирующийся
Роль нагревательного элемента играет специальная матрица, которая в зависимости от изменений внешней температуры меняет свое сопротивление, тем самым автоматически регулируя степень нагрева. Цена на него более высокая, но в плане эксплуатации он привлекателен тем, что потребление электроэнергии в общем значительно ниже. Кроме того, отсутствует необходимость установки в схеме температурного датчика.
Мощность саморегулирующегося кабеля подбирается в пределах 15 – 30 Вт/п.м. Однако нужно учесть, что срок его эксплуатации меньше из-за повышенного «старения» матрицы. Кроме того, у него есть «стартовый ток», и это нужно учитывать при подборе номинала автомата защиты.
Имеются 2 варианта исполнения такого кабеля: с линейным изменением мощности и со скачкообразным. Последний тип изделия более быстро набирает необходимую температуру.
Советы
Такая работа должна проводиться комплексно. Если не организован обогрев кровли, то монтаж системы антиобледенения только для водостока теряет всякий смысл.
Как вариант – прокладка резистивного кабеля только в желобах, а в трубах – саморегулирующегося.
Для кровли холодного типа следует рассчитывать на мощность кабеля 25 – 30 Вт/п.м. При большой протяженности водостока она увеличивается. В таких случаях есть смысл организовать параллельное подключение «линий».
Кабеля монтируют несколькими способами: обвивают вокруг желобов и труб, прокладывают вдоль (прямо или петлями). Все зависит от конкретного места установки. Критерий один – качественный обогрев поверхности.
Необходимо предусмотреть жесткую фиксацию кабелей на элементах водостока. На них будет воздействовать не только вода, но и частички тающего льда.
При температуре на улице ниже -10 0С систему подогрева включать не рекомендуется.
Уложенные кабеля не должны препятствовать свободному току воды.
