Как самостоятельно произвести онлайн расчет лестницы

Как правильно рассчитать лестницу из дерева на второй этаж

С поворотом на 90 0

Прежде чем приниматься за расчет, измеряют высоту от пола первого этажа до пола второго этажа и размеры проема, в котором будет установлена лестница.

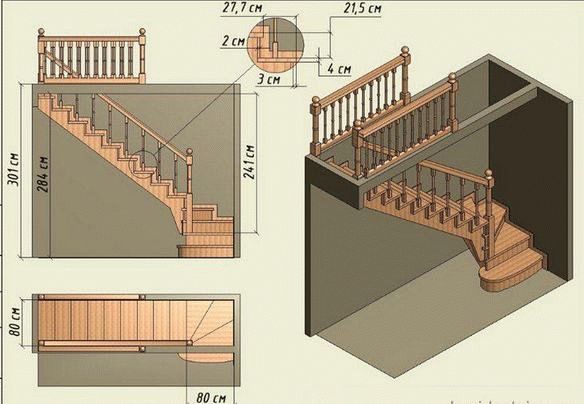

Деревянная лестница с поворотом на 90 градусов

Расчет лестницы с поворотом на 90 градусов

1. От длины проема отнять 70 см и разделить на ширину ступеней. Получившееся число – это количество ступеней, расположенных над проемом.
2. Значение из первого пункта умножить на высоту ступени.
3. От высоты этажа отнять значение, полученное во втором пункте. Это число и будет равняться высоте просвета.

Если число получилось меньше нормы, можно предпринять следующее:

• увеличить проем;
• уменьшить количество ступеней, тем самым увеличив их высоту.

Если же увеличить проем невозможно, а уменьшение ступеней приведет к тому, что уклон лестницы и высота ступеней не будут соответствовать норме, лучше запроектировать лестницу с поворотом на 90 0 .

Данная конструкция состоит из двух маршей расположенных по отношению друг к другу под углом 90 0 . Это позволяет вписать лестницу даже в помещение с небольшой площадью и с маленьким проемом.

Лестница в небольшом помещении

Между собой марши могут быть соединены площадкой или забежными ступенями. Первый вариант намного удобнее, да и расчет в этом случае мало чем отличается от уже описанного. Главная задача – определить, на какой высоте от уровня пола необходимо устроить промежуточную площадку.

Вначале считают, сколько ступеней нужно для верхнего марша, расположенного между площадкой и вторым этажом. Для этого требуемую высоту просвета (2000 мм) делят на принятую высоту ступени (15-18 см). Полученное число округляют до целых и уменьшают на единицу (так как верхняя фризовая ступень совпадает с уровнем пола).

Расчет количества ступеней

Чтобы узнать, на какой высоте будет находиться площадка, высоту ступеней умножают на их количество и от высоты этажа отнимают это число.

Количество ступеней для нижнего марша рассчитывают точно так же. При этом лестничная площадка при расчете считается ступенью. Ширину и длину площадки принимают равной ширине лестницы.

С поворотом на 180 0 и площадкой — чертежи

Двухмаршевая лестница с поворотом на 180 градусов и площадкой

Для удобства расчет выполняют одновременно с построением чертежа на миллиметровке. Вначале вычерчивают лестничную клетку.

Чертеж двухмаршевой лестницы

Зная ширину лестничной клетки, вычисляют ширину марша. Для этого от ширины лестничной клетки отнимают величину зазора (100 мм) и делят величину на два.

Ну а чтобы узнать, какая высота отведена каждому маршу – высоту этажа делят на два.

Дальнейший расчет связан с вычислением количества ступеней. Для этого опять же достаточно высоту марша разделить на высоту ступени.

Ну а чтобы определить, какая будет длина марша, и построить его горизонтальную проекцию на плане, необходимо количество ступеней умножить на ширину.

Полученные размеры переносят на план. А затем вычерчивают разрез лестничной клетки.

Имея на руках чертежи, не составит труда выполнить разбивку конструкции в доме.

Онлайн-конструктор 3d расчета, проектирование лестниц своими руками – программа-калькулятор, Житов, как правильно рассчитать винтовую, металлическую, лестницу из дерева на второй этаж с поворотом на 90, 180 и площадкой – формулы, чертежи

Порядок сборки

Подготовив все необходимое, можно начать сборку конструкции своими руками. Первоочередная задача, стоящая перед вами – монтаж каркаса. В его состав входят опорные столбы и косоуры. Как указывалось выше, именно для данных элементов производился расчет показателя максимальной нагрузки. Для монтажа ступеней можно воспользоваться кобылками, выполненными из труб, уголков либо швеллера. В некоторых случаях их можно крепить непосредственно к тетиве. Однако в этом случае, необходим расчет расстояния местоположения креплений и, предварительно разработанный чертеж для ступенчатых косоуров.

Установка ступеней на металлические косоуры.

Создать своими руками металлическую лестницу на самом деле не трудно, если в дополнение ко всему изучить нормы ГОСТ и СНиП, так как примерные показатели давно определены профессионалами практически для любого вида конструкций. Установка лестничного каркаса из металла

Расчет лестницы (видео)

Проектирование лестницы важно для любого здания: как жилого, так и коммерческого. От материала лестницы, длины лестничного марша, размеров ступеней зависят комфорт и безопасность ее эксплуатации

На размер ступеней, длину и градус лестницы влияют габариты помещения, конструкция лестницы. Правильно произвести расчеты своими руками, сегодня, может абсолютно каждый. Для этого можно воспользоваться компьютерными программами, Интернет-ресурсами, строительными формулами. Любой способ даст точные данные. Вам остается только выбрать наиболее удобный! А «Таблица рекомендуемых параметров» поможет вам сравнить полученные значения с оптимальными и, при необходимости, скорректировать вычисления.

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

• прямые, поворотные, Г и П образные лестницы;
• лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
• производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
• все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

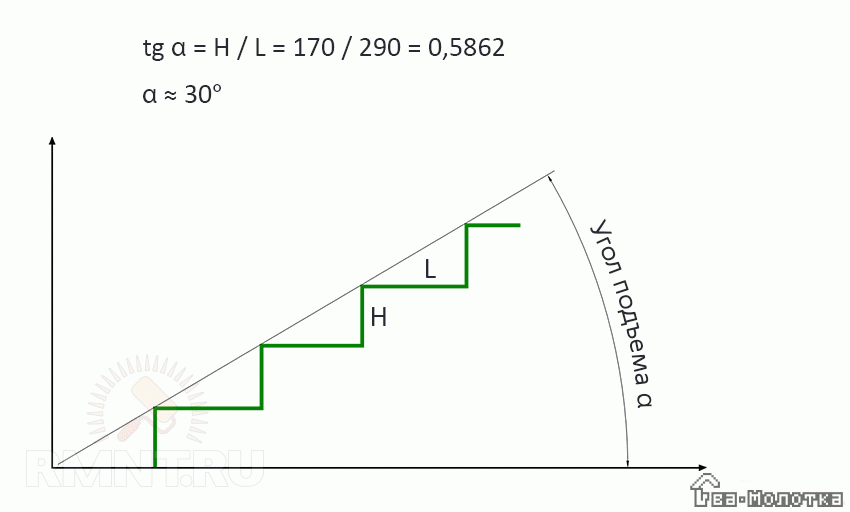

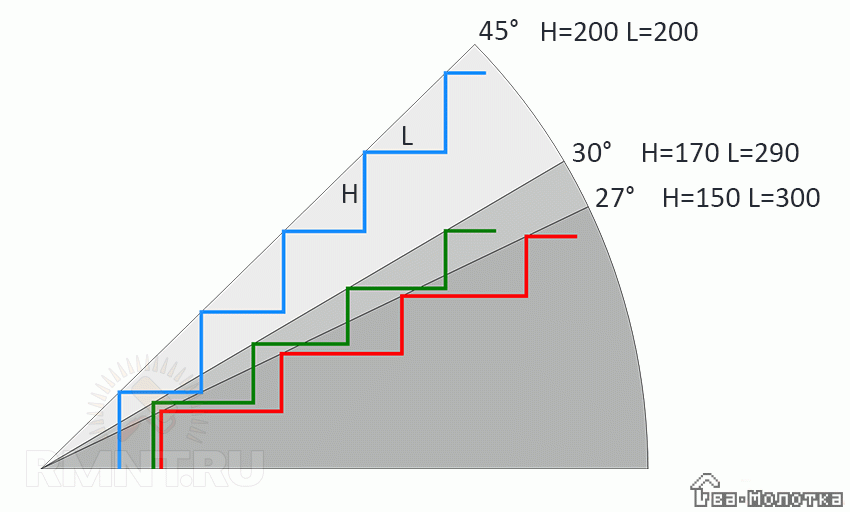

• Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
• Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
• Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
• Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
• Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

Расчет лестницы на второй этаж: винтовая конструкция

Винтовые лестницы могут иметь оборот в 180 градусов.

Эти конструкции:

• Стильные;
• Красивые;
• Компактные.

Чтобы винтовая лестница была удобной и безопасной, ее расчет следует выполнять согласно формуле

Именно винтовая лестница является эргономичным и практичным способом, посредством которого можно попасть на второй этаж с первого. Помимо этого такие сооружения нередко выбирают из-за их эстетического вида, так как они будут идеально смотреться в современном стиле или хай-тек.

Чтобы определить радиус подъема, нужно поделить величину ширины марша на 2 и прибавить радиус опорных стоек. Чтобы лестница была максимально комфортной, не стоит делать ее менее 800 мм. Таким образом, можно будет перемещаться без проблем. Что касаемо количества и высоты ступенек в винтовой лестнице, их нужно рассчитать так, чтобы один человек мог свободно подняться/спуститься и при необходимости развернуться на ней. Высота подступенного пространства рассчитывается из сложения среднего роста человека – 180 см и средней глубины проступи – 20 см. Далее все это делится на то, сколько ступеней имеет один виток. Затем высота лестницы делится на то значение, которое получилось.

Расчет деревянных лестниц онлайн калькуляторами +3D

Трехмаршевая лестница на косоурах с поворотом на 180°

Даже самая роскошная лестница не сможет гарантировать безопасность и комфорт, если при ее проектировании были допущены ошибки

Функциональность, надежность и красота — основные составляющие этого важного элемента интерьера, поэтому к эргономике конструкции предъявляются особые требования

Безошибочный расчет деревянной лестницы сделает наша уникальная программа — калькуляторы лестницы онлайн, которые максимально оперативно обработают введенные данные и предоставят оптимальный вариант любого проекта лестницы и его 3D модель.

Виды конструкций лестниц

Программа для расчета лестниц учитывает материал, из которого предполагается возвести конструкцию, и ее вид. Среди многообразия выбора наиболее часто предпочтение отдается деревянным лестницам следующих типов:

• маршевые — практичные и эргономичные, могут быть одно- и двухмаршевыми;
• винтовые — изысканные и элегантные, прекрасно вписываются в интерьер, чаще используется в ограниченных по площади помещениях;
• комбинированные лестницы из дерева — креативное сочетание винтовых и маршевых элементов, эффектный итог дизайнерского мастерства.

Лестницы еще классифицируются по типу несущего элемента:

• на косоурах или иногда даже на одном косоуре;
• на тетивах (может быть комбинация с другим видом, например с одной стороны на больцах, с другой на тетиве);
• на больцах;
• некоторые другие менее распространенные.

Чем сложнее конструкция, тем более затруднительно рассчитать лестницу самостоятельно. Зато с любыми трудностями великолепно справляется наша программа для проектирования лестниц — быстро, уверенно и безошибочно производит расчет каркаса лестницы. Определившись с типом конструкции, будет не лишним ознакомиться с основными нормами проектирования и строительства, изложенных в наших статьях, чтобы деревянные лестницы для дома соответствовали общепринятым стандартам и были безопасны.

Алгоритмы, заложенные в наши калькуляторы деревянных лестниц, не позволят допустить при расчетах ошибку: при несоответствии строительным нормам введенных вами данных программа отобразит допущенные ошибки и предложит откорректировать критические параметры.

Основные параметры лестниц

Соблюдение стандартов СНИП и ГОСТ в первую очередь необходимо для того, чтобы лестницы для дома были максимально комфортными и не служили причиной травмирования. Перечень основных правил довольно обширен, среди наиболее значимых стоит отметить следующие:

• количество ступенек должно варьироваться в диапазоне от 3 до 16 и быть нечетным;
• рекомендуемая высота ступеней — от 12 до 20 см, ширина — 23-25 см;
• желательный уклон лестницы 30°-35°, возможно увеличение этого показателя до 45°;
• высота перил не должна быть

Что представляет собой калькулятор лестницы онлайн

Сейчас многие стали использовать компьютерный способ расчета параметров лестницы в режиме online. Программа может быть установлена на андроид смартфона или же на ноутбук с любой оперативной системой. Пример перерасчета есть в каждом приложении совместно с инструкцией по использованию программы.

Таблица калькулятора содержит различные столбцы и строчки, каждая из которых обладает определенным предназначением. Существует калькулятор, который проектирует сооружение. В частности, внося определенные данные в таблицу и нажав на нужную кнопку, можно за пару секунд получить изображение будущей конструкции.

Онлайн калькулятор позволяет выполнить расчет лестницы без необходимости скачивания программ

Рисунок будет состоять из:

• Вида сбоку и сверху;
• Чертежа ступеней;
• Чертеж тетивы;
• Исходные данные.

Используя калькулятор можно открыть для себя множество новых возможностей, которые существенно упростят разработку проекта. Можно рассчитывать и моделировать лестницу на тетивах, провести самые точные высчитывания деталей конструкции, получить схему лестницы в лучшем виде и высчитать необходимое количество материалов.

Правила пользования программой: как рассчитать лестницу правильно

Расчет подъема наверх должен быть самым правильным независимо от того, какой будет лестница: прямой, угловой, вертикальной.

Чтобы правильно выполнить проектирование лестницы, стоит посмотреть обучающее видео

Также не столь важны другие параметры, например:

• Какой входной площадкой она будет оборудована;
• Удобно ли в дальнейшем будет проводиться мытье конструкции;
• Использование, какого массива будет проводиться при строительстве;
• Будет ли конструкция деревянной или с использованием металлических щитов.

Самое главное – это то, что сооружение должно быть безопасным и комфортным, так как это может повлиять на здоровье тех, кто будет пользоваться конструкцией.

Именно для того, чтобы не испортить будущее строение для подъема наверх стоит использовать специальные программы, в которых учитываются все нюансы и том числе величина марша, высота проема и тому подобные параметры.

Как правильно рассчитать лестницу

Винтовую металлическую

Конструирование винтовой лестницы начинают с замеров высоты помещения (Н) и размера проема (D₁). Высота помещения измеряется от уровня чистого пола нижнего этажа до уровня пола верхнего этажа. От размера проема зависит то, какого диаметра (D₂) можно установить лестницу.

Разновидность винтовых лестниц

Определив диаметр, находят длину ступени (D₃): D₃= D₁/2-d, где

Лестница с углом поворота 360 градусов

На следующем этапе определяют длину марша по формуле: L = 2πR, R= D₂/2. Так как нужно определить длину марша по линии подъема, а он отступает от края комнаты на 2/3, то формула принимает вид: L = 2*2/3πR.

Глубина проступи винтовой лестницы

На основании этих расчетов строят чертеж винтовой лестницы и рассчитывают необходимое количество материалов.

Чертеж винтовой лестницы

Проектирование и требования к монолитным железобетонным лестницам

При проектировании важно помнить, что каждая лестница имеет свои особенности расчетов параметров исходя из формы лестницы и ее конструкции. Вы сможете воспользоваться подробным расчетом всех необходимых параметров в статье по расчету лестниц, а также строительным калькулятором для каждого из типов

Опираясь на СНиП, выделим основные параметры, которые необходимо учесть при проектировании лестницы из бетона:

• число ступенек – расчет осуществляется относительно длины пролета к высоте ступени;
• ширина проступи – по нормам для удобного использования лестницы необходимо, чтобы ступня могла полностью разместиться на проступи;
• высота ступени – меняется в зависимости от угла наклона лестницы, комфортная высота составляет порядка 160–180 мм;
• длина ступени – соответствует ширине марша, для спокойного перемещения в обоих направлениях двух человек, а также для поднятия объемных предметов достаточно ширины марша порядка 1200 мм;
• потолочный проем – расстояние от ступеней до края проема должна быть не менее 200 см;
• высота перил – в среднем составляет 90 – 110 см;
• длина косоура или тетивы – рассчитывается по математической формуле Пифагора. (длина косоура)2 = (высота косоура)2 + (длина марша)2;

оптимальный угол наклона для лестниц в жилых помещениях составляет от 24 до 37°, в зависимости от этого можно будет определять высоту подступенка и ширину ступени;

для поворотных лестниц необходимо рассчитать дополнительные подпорные столбики и поворотную площадку или забежные ступени.

Данные параметры применимы к одномаршевым и многомаршевым лестницам, в случае с винтовыми лестницами есть небольшие отличия:

• Необходимо определить диаметр лестницы, он зависит от длины ступени и диаметра центрального столба опоры: 2 * (длина ступени) + (диаметр центрального столба).
• Особые параметры также идут к форме и размеру ступени. Вследствие того, что ступень сужается к опоре крепления, необходимо придерживаться следующих параметров: в самом узком месте ширина должна быть не менее 10 см, в центральной части подъема – не менее 20 см, в самой широкой части – не более 40 см.

Помимо приведенных выше параметров, необходимых при строительстве лестницы, важно помнить, что лестницы из бетона имеют еще ряд дополнительных параметров. Одним из таких условий является армирование бетонной лестницы

Армирование — это своего рода скелет лестницы, который ее укрепляет и поддерживает. При проектировании необходимо отдельно начертить схему армирования, она должна в полной мере повторять контур будущей лестницы, также важно рассчитать сечение арматуры для необходимой прочности всей конструкции

Одним из таких условий является армирование бетонной лестницы. Армирование — это своего рода скелет лестницы, который ее укрепляет и поддерживает

При проектировании необходимо отдельно начертить схему армирования, она должна в полной мере повторять контур будущей лестницы, также важно рассчитать сечение арматуры для необходимой прочности всей конструкции

Особое внимание также требуется уделить качеству бетонной смеси, от нее также зависит прочность будущей лестницы. Чтобы правильно приготовить бетонную смесь, можете опираться на таблицу, в которой представлены соотношения для получения 1м3 бетона, или можете использовать калькулятор для расчета бетонной смеси

Выполнив расчеты всех вышеобозначенных параметров, необходимо начертить лестницу и все ее комплектующие отдельно, как минимум, в двух проекциях – это вид сверху и вид сбоку. Выполнение чертежа необходимо для наглядного представления как каждого элемента в отдельности (форма ступени и узор балюстрады или ограждения), так и всей лестницы в целом.

Основные преимущества бетонной лестницы:

• Имеют жесткую конструкцию, отсутствуют скрип и вибрация.
• Строительство бетонной лестницы в частном доме начинается одновременно со строительством дома, благодаря этому ей можно пользоваться для строительных нужд, не боясь повредить ее.
• Лестницы из бетона устойчивы к влаге и перепаду температуры, идеальны для расположения на улице, как входная лестница.
• Отсутствует возможность возгорания.
• Материал позволяет выполнить самые безумные дизайнерские проекты.

Особенностью конструкции является тот факт, что для бетонной лестницы необходимо прочное основание (фундамент) и не менее прочное перекрытие, на которое оно будет опираться. Все это связано с тем, что бетон — очень тяжелый материал, кроме того вес добавляет также тяжелый армированный скелет лестницы.

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла
наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала
для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как
керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и
воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными
скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с
точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их
пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются
фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с
помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.
.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого
пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

От каких параметров зависит техника расчета

Для выполнения расчета необходимо определиться:

• с типом конструкции;
• углом наклона;
• количеством ступеней;
• шириной ступеней;
• другими особенностями конструкции.

Прежде всего, понадобятся такие параметры:

1. Высота лестницы.
2. Наличие достаточного места под конструкцию определенного типа.
3. Вид материала, используемого для строительства лестницы.
4. Условия эксплуатации, зависящие от состава семьи. Если есть пожилые люди, то крутой подъем, они просто не одолеют. Опасна такая конструкция и для маленьких детей.
5. Предполагается ли переносить по лестнице тяжелую габаритную мебель. Винтовая конструкция полностью исключает такую возможность.

Прежде всего нужно решить какую лестницу конкретно вы хотите видеть в своем доме, а уже после этого вводить данные для расчета. Выбирать придется среди таких типов:

• винтовая со ступенями, расположенными вокруг стержня по спирали;
• забежная, где нет промежуточной площадки;
• прямая с поворотом на 900 с промежуточной площадкой;
• с поворотом на 180° с обязательным присутствием промежуточной площадки.

Учитывать следует и такие нюансы, как расположение стен, перегородок, дверных проемов, площадь комнаты, дистанция между полом первого этажа и потолком.

Расчёт стоимости бетонной лестницы

Изготовление любой формы лестницы из бетона, является трудоемким процессом, который требует много времени. Перед началом работ требуется заказать и доставить необходимые материалы и инструменты на дачу, дом или в таунхаус, коттедж, где будет производиться монтаж конструкции с нуля, под ключ.

Цены на монолитные лестницы из бетона формируются из следующих трех факторов:

• Тип, вид каркаса железобетонной лестницы;
• Высота между этажами;
• Ширина марша.

Для примера можно рассчитать стоимость работ по возведению бетонной конструкции с шириной марша 1 метр и классическим, полнотелым видом конструкции каркаса:

• Высота этажа – 3200 мм. (3.2 метра);
• Ширина марша – 1 метр;
• Стоимость работ по лестнице за 1 м. подъёма составляет, к примеру, около 20 000 рублей.

Таким образом, можно узнать стоимость всей данной конструкции. Для этого цену за 1 м. следует умножить на высоту этажа и ширину марша: 20000*3,2*1=64000 рублей. Именно столько будет стоить работа по строительству бетонной лестницы с вышеуказанными параметрами*.

Обращаем ваше внимание на тот факт, что каждая железобетонная конструкция, которая заказывается у нас, является индивидуальным конструкторским решением, рассчитанным специально под условия помещения клиента, с дальнейшим изготовлением под ключ. Поэтому и цены могут не значительно отличаться, даже на двух почти одинаковых лестницах

Фото пример замеров, для правильного расчёта всей лестничной монолитной конструкции, вид сбоку, в разрезе.

*Важно! Следует отметить, что в расчете учитывается только стоимость работы по строительству конструкции, без материалов. Цены на необходимый материал и расходники постоянно меняются, в среднем составит от 24 до 30+ тыс

руб.

Точную стоимость уточняйте у оператора, по телефону

Когда начать планировку и возведение лестничного пролета

Зачастую, основной ошибкой застройщиков является то, что они задумываются о возведении межэтажной лестницей по окончании строительства дома. В идеале проектирование лестничной конструкции необходимо начинать на этапе возведения фундамента, благодаря чему вы сможете грамотно рассчитать нагрузку на лестничную конструкцию, а также правильно произвести расчет межэтажной лестницы и ее местоположение.

Осуществляя расчет параметров межэтажной конструкции, обратите внимание на следующие характеристики, выдержав которые, вы смонтируете безопасную лестницу:

• Угол наклона – не менее 45 градусов;
• Ширина проступи – 30-35 см;
• Высота подъема – от 14 до 18 см.

Независимо от выбранной вами конструкции, существует множество вариантов монтажа и сборки каждой из них. Просмотрев видео, представленное в статье, вы сможете приобрести дополнительные практические навыки по изготовлению межэтажной лестницы из различных материалов.

Артур Комиссаров. Эксперт. Автор. Специалист “3 в 1”. Помимо автора-эксперта, также, является директором предприятия “Завод лестниц на металлическом каркасе” г. Москва. Завод занимается производством лестничных конструкций.

Как правильно рассчитать лестницу из дерева на второй этаж

С поворотом на 90

Прежде чем приниматься за расчет, измеряют высоту от пола первого этажа до пола второго этажа и размеры проема, в котором будет установлена лестница.

Деревянная лестница с поворотом на 90 градусов

Зная высоту этажа можно рассчитать необходимое число ступеней (n). Для этого высоту этажа делят на принятую высоту ступени. Удобной считается лестница с высотой ступени (а) 15-18 см.

А ширина ступени (b) должна быть в пределах 27-30 см. Проверить насколько удобной получилась после расчетов лестница, можно умножив высоту ступеней на два и прибавив ширину. Получившееся значение должно быть в пределах 600-650 мм. Используя эту же формулу можно рассчитать ширину ступени по формуле: b=650-а*2

Расчет лестницы с поворотом на 90 градусов

Чтобы в процессе подъема по лестнице не упереться в потолок головой, необходимо соблюсти высоту просвета в пределах 1900-2000 мм. Понять соответствует ли проектируемая конструкция данному требованию можно, выполнив следующие расчеты:

1. От длины проема отнять 70 см и разделить на ширину ступеней. Получившееся число – это количество ступеней, расположенных над проемом.
2. Значение из первого пункта умножить на высоту ступени.
3. От высоты этажа отнять значение, полученное во втором пункте. Это число и будет равняться высоте просвета.

Если число получилось меньше нормы, можно предпринять следующее:

• увеличить проем;
• уменьшить количество ступеней, тем самым увеличив их высоту.

Если же увеличить проем невозможно, а уменьшение ступеней приведет к тому, что уклон лестницы и высота ступеней не будут соответствовать норме, лучше запроектировать лестницу с поворотом на 90.

Данная конструкция состоит из двух маршей расположенных по отношению друг к другу под углом 90. Это позволяет вписать лестницу даже в помещение с небольшой площадью и с маленьким проемом.

Лестница в небольшом помещении

Между собой марши могут быть соединены площадкой или забежными ступенями. Первый вариант намного удобнее, да и расчет в этом случае мало чем отличается от уже описанного. Главная задача – определить, на какой высоте от уровня пола необходимо устроить промежуточную площадку.

Вначале считают, сколько ступеней нужно для верхнего марша, расположенного между площадкой и вторым этажом. Для этого требуемую высоту просвета (2000 мм) делят на принятую высоту ступени (15-18 см). Полученное число округляют до целых и уменьшают на единицу (так как верхняя фризовая ступень совпадает с уровнем пола).

Расчет количества ступеней

Чтобы узнать, на какой высоте будет находиться площадка, высоту ступеней умножают на их количество и от высоты этажа отнимают это число.

Количество ступеней для нижнего марша рассчитывают точно так же. При этом лестничная площадка при расчете считается ступенью. Ширину и длину площадки принимают равной ширине лестницы.

С поворотом на 180 и площадкой — чертежи

Двухмаршевую лестницу с поворотом на 180 принято устанавливать при высоте этаже больше 3 м.

Двухмаршевая лестница с поворотом на 180 градусов и площадкой

Для удобства расчет выполняют одновременно с построением чертежа на миллиметровке. Вначале вычерчивают лестничную клетку.

Чертеж двухмаршевой лестницы

Зная ширину лестничной клетки, вычисляют ширину марша. Для этого от ширины лестничной клетки отнимают величину зазора (100 мм) и делят величину на два.

Ну а чтобы узнать, какая высота отведена каждому маршу – высоту этажа делят на два.

Дальнейший расчет связан с вычислением количества ступеней. Для этого опять же достаточно высоту марша разделить на высоту ступени.

Ну а чтобы определить, какая будет длина марша, и построить его горизонтальную проекцию на плане, необходимо количество ступеней умножить на ширину.

Полученные размеры переносят на план. А затем вычерчивают разрез лестничной клетки.

Имея на руках чертежи, не составит труда выполнить разбивку конструкции в доме.

Онлайн-конструктор 3d расчета, проектирование лестниц своими руками – программа-калькулятор, Житов, как правильно рассчитать винтовую, металлическую, лестницу из дерева на второй этаж с поворотом на 90, 180 и площадкой – формулы, чертежи

Как рассчитать лестницу на второй этаж

Использование онлайн-программы по расчету лестниц, которую вы можете найти на нашем сайте, является одним из самых простых способов расчета.

Также для расчета вы можете воспользоваться формулами из данной статьи.

Размер потолочного проема

Расчет потолочного проема необходимо выполнять, чтобы избежать неудобств при эксплуатации лестницы. Расстояние от лестницы до края потолочного проема должно быть таким, чтоб человеку не нужно было наклоняться при спуске и подъеме.

Потолочные проемы классифицируются по форме исполнения и подразделяются на:

1. Прямоугольные – наиболее распространенный вариант потолочного проема для простых одномаршевых и многомаршевых лестниц, по ширине проем должен быть на 5 % больше ширины марша, по длине согласно описанным ранее параметрам, чтоб расстояние от лестницы до края проема было не менее роста человека.
2. Круглые – используются совместно с винтовыми конструкциями, диаметр круга также должен совпадать по диаметру с винтовой лестницей.
3. Полукруглые – возможно использование в комбинированных вариантах маршевых и винтовых конструкций, параметры по длине и ширине должны так же соблюдаться, как и в ранее описанных вариантах.
4. Нестандартной формы – самые разнообразные дизайнерские варианты или ситуации, в которых нет возможности использовать ранее предложенные типы проемов.

Ширина марша на 2 этаж будет зависеть от функционала лестницы:

• Для безопасного использования ширина пролета должна быть не менее 90-100 см.
• Для переноса мебели между этажами и для спокойного расхождения двух людей во встречном направлении необходима ширина 125-150 см.

Длина косоура или тетивы

Для того чтобы определить, какой длины должна быть тетива (косоур), необходимо воспользоваться формулой

a2+b2=c2_,

где а – длина марша; b – высота лестницы; c – длина тетивы (косоура).

Принципы расчета бетонной лестницы

Чтобы лестница была удобной для каждого жильца, ее необходимо правильно рассчитать. Вы, конечно, можете определить параметры эмпирическим путем, измерив высоту и длину ступенек реальной лестницы, которой пользуетесь и которую считаете удобной. Но лучше придерживаться проверенной методики расчета.

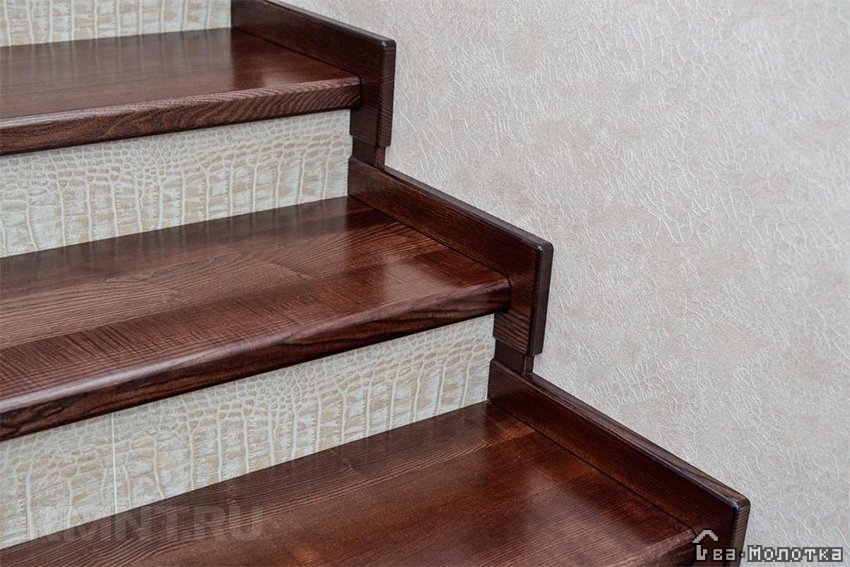

Горизонтальную плоскость ступеньки принято называть проступью, а вертикальную — подступёнком. Ширина проступи должна быть достаточной, чтобы стопа опиралась на нее не мене чем на 80%. Наиболее безопасными и удобными считаются лестницы с проступью в 300 мм, при подъеме по лестнице с более широкими ступенями вы, вероятно, собьетесь с шага, а более узкая проступь сделает спуск неудобным. Ширина лестничного пролета должна быть не менее 80 см для удобного прохода людей и не менее 120 см, если вы планируете заносить по лестнице мебель или громоздкие предметы.

Зависимость высоты и ширины ступени от угла подъема лестницы

Высота подступёнка выбирается в зависимости от ширины проступи. Для ступенек шириной в 300 мм оптимальной будет высота в 150 мм. Если вы хотите сделать ступени шире на 10 мм, на такое же значение следует уменьшить подступёнок и наоборот.

Считается, что сумма двойной высоты подступёнка и ширины проступи должна быть равна среднему шагу человека — 400–600 мм. Этот показатель индивидуален и зависит от роста человека, поэтому если в доме проживают дети, сделайте лестницу более безопасной, увеличив проступь и уменьшив ширину каждой ступени.

Зная оптимальную высоту подступёнка, разделите на это значение разницу высот между этажами, и вы получите количество ступеней в лестнице. Дробный остаток от деления — это высота первой фризовой ступени. Умножив число ступенек на ширину проступи, вы определите длину горизонтальной проекции лестничного марша и установите, помещается ли лестничный пролет в отведенное для него пространство.

Если лестничный марш не помещается, можно сделать его короче, увеличив угол подъема. Наиболее удобным и безопасным считается уклон лестницы в 26–37°, по более крутым лестницам подниматься сложнее, а при уклоне свыше 45° спуск возможен только спиной вперед. Для определения угла лестницы используйте модель прямоугольного треугольника, в котором катеты — это проступь и подступёнок. Вычислить угол вы сможете, разделив высоту ступени на ее ширину и воспользовавшись таблицей значений тангенсов угла.

Определение угла наклона лестницы по высоте и ширине ступени

Если вы не хотите жертвовать комфортом, не изменяйте ширины и высоты ступенек. Вместо этого разделите пролет межмаршевой площадкой, сделайте 5–6 нижних ступеней забежными или стройте радиальную спиральную лестницу. Учтите, что в таком случае ширина ступеньки в самом узком месте не должна быть меньше 100 мм.
