Как сделать устройство самостоятельно?
Есть несколько вариантов изготовления такого самодельного устройства, оно может быть стеновым, поточным или универсальным, компания Премос выпускает весь перечень данной продукции.
Основным отличием является тип расположения рабочего стола, у стенового устройства стол расположен вертикально, а у потолочного он лежит в горизонтальной плоскости.
Если подъемник универсальный, то стол может изменять свой угол наклона и использоваться для монтажа листов, как на стену, так и на пол, одним из лучших вариантов является продукция Премос.
Такое приспособление сделать самостоятельно несложно, чертеж можно найти в интернете, при этом цена подъемника будет меньше, чем при покупке заводского изделия.
Основными элементами такого приспособления являются:
- шасси, которое за счет наличия колесиков обеспечивает установку приспособления в нужном месте. Есть возможность корректировать положение листа во время монтажа;
- телескопическая стойка, которая может менять свою длину;
- распорный стол;
- лебедка.
После того как вы определились с типом конструкции, которую будете делать своими руками, можно приступать к выполнению работ.
Для изготовления подпорки можно использовать деревянные брусья или металлопрофиль, с которыми удобно и просто работать, и стоят они недорого. Сделать лебедку самостоятельно достаточно сложно, поэтому ее проще приобрести в магазине.
Можно сделать устройство, которое предназначено для работы только в конкретном помещении, а можно сделать универсальный подъемник.
Понятно, что дешевле первый вариант, к тому же проще его переоборудовать для работы в другой комнате, чем сделать универсальное устройство. Если вы не занимаетесь профессионально монтажом гипсокартона, то вам будет вполне достаточно первого варианта.
Порядок выполнения работ
Рассмотрим, как шаг за шагом самостоятельно сделать простейшую конструкцию:
- При выборе деревянного бруса, надо учитывать, что его сечение не должно быть меньше 50 мм, а высота равняться расстоянию от потолка до пола. Надо будет еще один брус длиной 90-100см. Между собой они соединяются в виде буквы «Т».
- Чтобы обеспечить подпорке устойчивость, необходимо сделать косынки, они также делаются из бруса. Необходимо контролировать, чтобы угол получился прямым, иначе устройство получится кривым, неустойчивым и ненадежным.
- При необходимости, горизонтальную поверхность можно расширить, главное, чтобы все углы должны быть прямыми.
Расположение труб
Если вы умеете работать сварочным аппаратом, то можно сделать универсальный подъемник из металлических труб. Для создания такой конструкции вам потребуются квадрат сечением 80,60 и 40 мм с толщиной стенки 2 мм, они вставляются друг в друга по типу матрешки, стол делают из труб 4х2,5 см и 3х2 см.
Стойки делают, как и в описанном выше варианте, только из металлического квадратного профиля, для усиления устанавливают косынки, обязательно соблюдение прямых углов. Крепление выполняют при помощи сварочного аппарата. На самую большую трубу устанавливают барабан и монтируют лебедку.
Теперь осталось сварить стол, сделать подвижные ножки и собрать всю конструкцию. Лучше всего отдельные элементы между собой крепить при помощи болтов, что позволит разбирать подъемник, это облегчает его транспортировку.
Монтаж гипсокартона с помощью подъемника
Выравнивание потолка с помощью штукатурки обычно отнимает много времени, требует изрядной сноровки и очень часто результат бывает далек от совершенства. Гораздо проще осуществить задуманное, выполнив монтаж гипсокартона
. Однако, одному справиться с задачей довольно сложно по той простой причине, что один лист этого материала весит, ни много ни мало, 30 килограммов
. Поднимать такую тяжесть к потолку сподручнее вдвоем, нокогда напарника нет, его заменит подъемник. Для этого раздвигаем опоры стойки, устанавливаем раму в вертикальное положение и укладываем на фиксаторы лист.
Поднять тридцатикилограммовый лист на метр в высоту гораздо легче, чем затаскивать его на козлы или стремянку, а потом пытаться прижать к потолку. Переводим раму в горизонтальное положение, убираем вниз фиксаторы, они нам больше не понадобятся, а вот в профили упереться могут. Теперь беремся за рычаг или поворотный штурвал лебедки и плавно выдвигаем штангу к потолку. В самой верхней точке рама немного покачивается из стороны в сторону, но это не помешает плотно приложить лист гипсокартона к профилям. Остается только подняться по стремянке и крепко зафиксировать покрытие шурупами.
Подъемник для гипсокартона: принцип работы, основные узлы и механизмы
По сути, подъемный механизм для гипсокартона можно назвать разновидностью домкрата, способного поднимать гипсокартон на большую высоту – эти современные устройства позволяют в одиночку монтировать потолки на высоте до 4,5м.
Если подробно разбираться с конструкцией таких подъемников, то этот механизм можно разделить на четыре основных части.
- Роликовое основание – как правило, это тренога с колесиками, позволяющая передвигать пустое и загруженное гипсокартоном устройство на любое расстояние и в любом направлении. Это не означает, что подъемник для монтажа гипсокартона можно использовать в качестве транспортировщика больших грузов – он предназначен для работы с весом до 50кг и не граммом больше. Так что если не хотите сломать своего нового помощника, используйте его по назначению и не перевозите более одного листа гипсокартона.
- Телескопический штатив. Именно благодаря ему появляется возможность поднимать гипсокартон на высоту. В большинстве случаев штатив имеет два колена, изготовленных в виде трубок.
- Подъемная лебедка – практически во всех случаях ручная. Вращая вороток подъемной лебедки, можно с легкостью выдвигать и задвигать верхнее колено телескопа.
- Грузовая площадка. Как правило, представляет собой полую трубчатую раму, изготовленную в виде буквы «Н», которая поддерживает лист гипсокартона по всей плоскости. Некоторые модели подъемников оснащаются раздвижной площадкой для груза, что позволяет использовать ее для подъема как целых листов гипсокартона, так и его отрезков. Самое интересное – это то, что такая площадка практически всегда имеет функцию наклона. Делается это для удобства и расширения возможностей механизма. Наклон площадки позволяет поднимать гипсокартон из положения стоя на торце. Это облегчает работу, ведь человеку практически не нужно напрягаться даже для того, чтобы закрепить гипс на площадке. Кроме того, такая наклонно-поворотная конструкция площадки позволяет с помощью подъемного механизма обшивать не только потолки, но и стены на большой высоте.
Подъемник для гипсокартона фото
Кроме вышеописанных основных частей, без которых подъемник распорка для гипсокартона не сможет нормально функционировать, их оснащают дополнительными приспособлениями. К ним можно отнести следующие.
- Площадка для работы. Как правило, монтируется на роликовой треноге – она позволяет отказаться от использования стремянки или козлов.
- Электропривод. Такой подъемник – мечта каждого гипсокартонщика. Он управляется с пульта дистанционного управления. Оператору устройства понадобится только перемещать подъемник в нужное место и фиксировать гипс на площадке – всю остальную работу выполняют электрические моторы.
Подъемник для монтажа гипсокартона фото
Как видите, устройство для подъема гипсокартона не отличается особой сложностью – если, конечно, говорить о ручном управлении подъемником. Вся загвоздка заключается в другом – далеко не каждый мастер готов раскошелиться и приобрести подобное устройство. Гораздо проще и дешевле обзавестись подсобником. Но и здесь человека может постигнуть неудача – толковых подмастерьев найти не так уж и просто. Поэтому ничего другого не остается, как раскошеливаться и механизировать свой труд. Есть и другой вариант – можно изготовить подъемник из гипсокартона своими руками. Это не только обойдется дешевле, но также будет интересным занятием в ожидании нового заказа.
Подъемник распорка для гипсокартона фото
Подъемник для гипсокартона своими руками
Гипсокартонные листы – это один из самых востребованных отделочных материалов, но при этом и самый неудобный для самостоятельного монтажа. Установить ГКЛ на место и прикрепить одному человеку в одиночку весьма проблематично из-за значительного веса, чья масса, в зависимости от толщины и разновидности, колеблется в интервале 18 – 35 кг, а также из-за обширной поверхности. Особенно это актуально, если речь идет об отделке потолка. Выход – использовать подъемник для гипсокартона.Чтобы упростить изготовление подъемника, можно использовать не только готовую лебедку, но и полностью заводскую стойку вместо самодельной.
Можно использовать не три, а две или четыре трубы этих или иных диаметров. Их количество, диаметр и толщина стенок зависят от условий будущей эксплуатации. Чем больший вес придется поднимать, тем более мощным и прочным должен быть штатив. На современном рынке представлено немало подъемников для монтажа гипсокартона.
Одни из самых известных – универсальные (вертикально-горизонтальные) Plattenheber от немецкой компании Knauf, многофункциональные и мобильные французские устройства EDMA, российская разработка – модели Премос, справляющиеся с грузом до 100 кг. Приспособление поднимает к потолку и фиксирует на месте будущего монтажа листы гипсокартона, некоторые модели также способны транспортировки ГКЛ в конкретную точку. При использовании устройства монтажник лишь прикручивает лист саморезами, значительных усилий для работы прикладывать не нужно, не потребуется и приглашение помощников. Современные модели оснащены нивелиром или строительным уровнем и потому предоставляют возможность устанавливать листы без дополнительного контроля;
Существующие тонкости
Чаще всего самодельный подъемник ГКЛ имеет размеры 115 и 290 см. Это оптимальные габариты. Данная схема внутреннего механизма имеет подробные характеристики, которые непременно стоит учитывать.
Вне зависимости будете ли вы приобретать готовый подъемный механизм или займетесь самостоятельным изготовлением рекомендуется не забывать о нескольких нюансах, которые помогут вам приобрести или соорудить качественное устройство:
- Любой выбранный материал для сооружения подъемного механизма, металлическая и деревянная стойка одинаково будет испытывать существенную нагрузку. Поэтому рекомендуется оснастить все опорные элементы подъемника «косынкой» или любыми другими деталями для придания жесткости и прочности конструкции.
- Предварительно продумайте вариант сооружения складной конструкции подъемного механизма. Транспортировка такого устройства будет проходить легче, к тому же не потребуется выделять много места для его хранения.
- Помимо стопорных механизмов, которые расположены на лебедках и реечных передачах необходимо дополнительно приобрести детали для фиксации. Они будут надежно фиксировать столик для гипсокартонных листов, приподнятых на высоте. В противном случае возникает большой риск получить серьезную травму.
- Избегайте моделей с пластмассовыми деталями, они крайне ненадежны.
- Высота подъемного механизма должна достигать четырех–пяти метров, этого вполне достаточно для ремонтных и монтажных работ в жилом доме или квартире. Высота потолочной поверхности редко превышает данные параметры.
- Масса загружаемых на подъемный механизм строительных материалов должна выдерживать от тридцати до пятидесяти килограмм.
- Так называемый столик, на котором фиксируются гипсокартонные листы или другие строительные материалы, рекомендуется выбирать в Н-образном формате. Подобная основа и распорка является более устойчивой и прочной.
- Многофункциональность подъемника заключается в возможности работать и с горизонтальной, и с вертикальной поверхностью.
Предложения от производителей
Подъемник для ГКЛ (гипсокартонных листов) даёт существенные преимущества во время выполнения операций с гипсокартонными листами в сравнении с осуществлением всех работ вручную:
Сокращает количество монтажников до одного человека. Каким бы виртуозом вы ни были, в одиночку приложить к потолку гипсокартонный лист у вас не получится. Подъемник-распорка делает такой трюк возможным;
Пока подъёмник удерживает ГКЛ в заданном положении, монтажник его прикручивает
Облегчает транспортировку гипсокартонных листов по стройплощадке. Рассматриваемый прибор позволяет не только поднимать и удерживать секции, но и перевозить их с места на место.
Нелёгкий лист гипсокартона можно перевезти в нужное место, закрепив в подъёмном механизме
В строительных магазинах можно встретить следующие приспособления для монтажа гипсокартона на потолок:
Обратите внимание, что цены в статье актуальны летом 2017 г
Levpano 1
Рекомендую выбирать модель подъёмника, грузоподъёмность которого не ниже 30-и кг, так как вес одного гипсокартонного листа может колебаться от 20 кг до 34 кг.
Подъемник гипсокартона Levpano 1 – детище немецкой фирмы «Кнауф», давно и справедливо заслужившей репутацию производителя продукции высокого качества. Технические характеристики:
| Параметр | Значение |
| Допускаемая высота подъёма ГКЛ в горизонтальной позиции | 350 см |
| Грузоподъёмность | 75 кг |
| Подъёмный механизм | Лебёдка ручного типа с двумя тросами: основным и страховочным |
| Регулировка длины горизонтальной опоры | 130-225 см |
| Габариты основания | 95 см на 95 см |
| Количество колёс | 4 |
| Диаметр колёс | 12,5 см |
| Блокировка колёс | Присутствует |
| Масса конструкции | 46 кг |
| Возможность вращения закреплённого листа | 360 градусов |
| Цена | 67000 рублей |
Удачно расположенный на ручке модели Levpano 1 фиксатор предотвращает возможное падение гипсокартонного листа
Премос
Высота подъёма у покупаемой модели должна быть не менее 350-см, чтобы ею было удобно пользоваться даже в помещениях с высокими потолками.
«Премос» – это профессиональный подъемник для гипсокартона, способный справиться с задачами различной сложности. Примечательно, что стоит он, несмотря на высокие эксплуатационные возможности, недорого.
Технические характеристики:
| Параметр | Значение |
| Допускаемая высота подъёма ГКЛ в горизонтальной позиции | 450 см |
| Грузоподъёмность | 105 кг |
| Количество колёс | 3 |
| Блокировка колёс | Присутствует |
| Масса конструкции | 23 кг |
| Возможность вращения закреплённого листа | 360 градусов |
| Цена | 16000 рублей |
«Премос» в комплекте имеет специальную сумку-чехол, в которой его удобно переносить в разобранном виде
EDMA
Модели, в конструкции которых есть ненадёжные пластмассовые элементы, рекомендую игнорировать. Как показывает практика, их эксплуатационный срок невелик, а риск внезапной поломки во время работы очень высок.
«Эдма» – представитель популярного французского бренда, отличительной чертой которого можно назвать возможность эксплуатации в ограниченном пространстве. Технические характеристики:
| Параметр | Значение |
| Допускаемая высота подъёма ГКЛ без удлинителя | 350 см |
| Допускаемая высота подъёма ГКЛ с удлинителем | 450 см |
| Грузоподъёмность | 80 кг |
| Максимальная ширина базы | 125 см |
| Минимальная ширина базы | 63 см |
| Количество колёс | 3 |
| Блокировка колёс | Присутствует |
| Масса конструкции | 53 кг |
| Возможность вращения закреплённого листа | 360 градусов |
| Цена | 62540 рублей |
В «Эдме» можно осуществлять подъём гипсокартона автоматически с помощью шуруповёрта
Подъёмник для гипсокартона: основные функции
Главная задача устройства – облегчить работу мастера при обшивке потолка большими листами ГКЛ. С помощью него он может справиться с рабочим процессом один, без помощника, даже если требуется возвести многоуровневый гипсокартонный потолок. Учитывая, что подъёмник поднимает листы покрытия на высоту до 4, 5 метров, этого вполне достаточно для средних и высоких комнат.
Конструкция состоит из стойки, размещённой на опорах, из неё выдвигается специальная штанга на нужную высоту. Вверху находится закреплённый лебёдочный узел (автоматический или механический). Для того чтобы ставить гипсокартонные листы ребром, на выдвижной части есть поворотная рама с фиксаторами. Принцип действия в большинстве случаев базируется на тросовой передаче.
Однако это не единственное назначение – самодельный механизм может помочь при проведении других важных работ:
- установив на нём лазерный уровень, есть возможность точной, качественной разметки потолка, углов;
- подъёмник используют для поднятия кондиционеров, вентиляционных воздуховодов, тяжёлых люстр;
- приспособление помогает при монтаже каркаса из металлических профилей под ГКЛ в малодоступных местах – оно надёжно фиксирует детали, пока идёт их закрепление.
Помимо этого, с использованием подъёмника можно поднимать наверх рулонные покрытия и закреплять на нём перфоратор, что крайне удобно в условиях работы на высоте.
Благодаря этому простому устройству есть возможность спокойно фиксировать материал без особых затруднений, к тому же значительно экономится время монтажа.
Подъемник своими руками
Данное приспособление можно сделать своими руками. Подъемник для гипсокартона состоит из четырех механизмов, которые собираются по отдельности, объединяясь на конечном этапе в единое устройство.
Чертежи конструкции должны включать в себя такие элементы:
- Тренога
. К приспособлению для телескопического штатива привариваются 3 – 4 ноги для устойчивости. Для удобства в эксплуатации лучше оснастить ноги колесиками со стопорами. - Телескопический штатив
выполняется из трех отрезков профильной трубы сечением 80,60 и 40 мм. Отрезки вставляются один в один подобно «Матрешке», с одной стороны ставятся заглушки. На конце самой тонкой трубы делается крепление для поворотной плоскости. - Поворотный стол.
Вначале варится Н-образный каркас со сквозной перемычкой посередине. В отверстие каркаса с двух сторон вставляются выдвижные т-образные подпорки для удержания громоздкого листа хрупкого материала. - Лебедка.
Данный элемент проще приобрести, чем изготовить своими руками. В качестве крепления для нее используется выносная балка с раскосом.
Приспособления для переноса и крепления гипсокартона, фигурной порезки и более быстрого монтажа, постоянно развиваются и модернизируются, а потому, обязательно следите за новинками на рынке.
Отделочные работы часто вызывают массу трудностей, особенно при проведении процессов самостоятельно. Наибольшие проблемы возникают при фиксации листовых материалов на возвышенные горизонтальные основания. Крепить гипсокартон к потолку необходимо с соблюдением всех правил, чтобы избежать серьезных проблем в дальнейшем.
Фиксация плит проводится наиболее удобным способом, который подбирается с учетом имеющихся возможностей и типа основания и обеспечивает получение ровной и надежной поверхности.
Металлический каркас

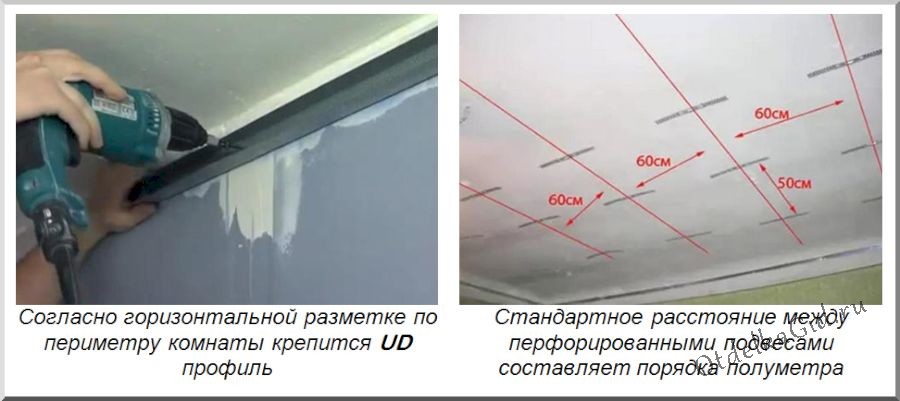

Укладка гипсокартона на профиль пользуется наибольшей популярностью. Это объясняется тем, что такой монтаж позволяет исправить значительные перепады высот и скрыть коммуникации.
Крепеж деталей каркаса осуществляется следующим образом:
Если сделать все правильно, то получится металлокаркас, имеющий единую плоскость.
Деревянная обрешетка
Такой вариант больше подходит для работ с деревянными основаниями, поскольку обеспечивается близкое температурное расширение. Брус должен быть без дефектов, хорошо просушен и обязательно обработан антипиренами и антисептиками.
Пошаговая инструкция устройства обрешетки:
- Основание подготавливается по той же схеме, что и при монтаже металлического каркаса.
- Осуществляется разметка. Ввиду отсутствия системы направляющих, на стенах отбивается линия, учитывающая наибольшую неровность и запас 3–6 см. Она будет точкой отсчета для натягивания шнура.
- Брус крепится на установленные подвесы, которые фиксируются к бетонному основанию или деревянным лагам, если наблюдается значительная неровность.
- Первыми рекомендуется устанавливать боковые детали с отступом от стен 10–15 см. Края элементов также не должны соприкасаться с вертикальными конструкциями, поэтому выставляется зазор 10 мм.
- Между деталями натягивается шнур. Дальнейший монтаж сопровождается выравниванием по уровню и натянутой веревке.
Рейки можно крепить непосредственно к потолочным лагам, но для этого не должно быть перепадов высоты. Если работы проводятся с чердачными перекрытиями, то дополнительно может укладываться теплоизоляция и гидроизоляция.
Клеевой способ

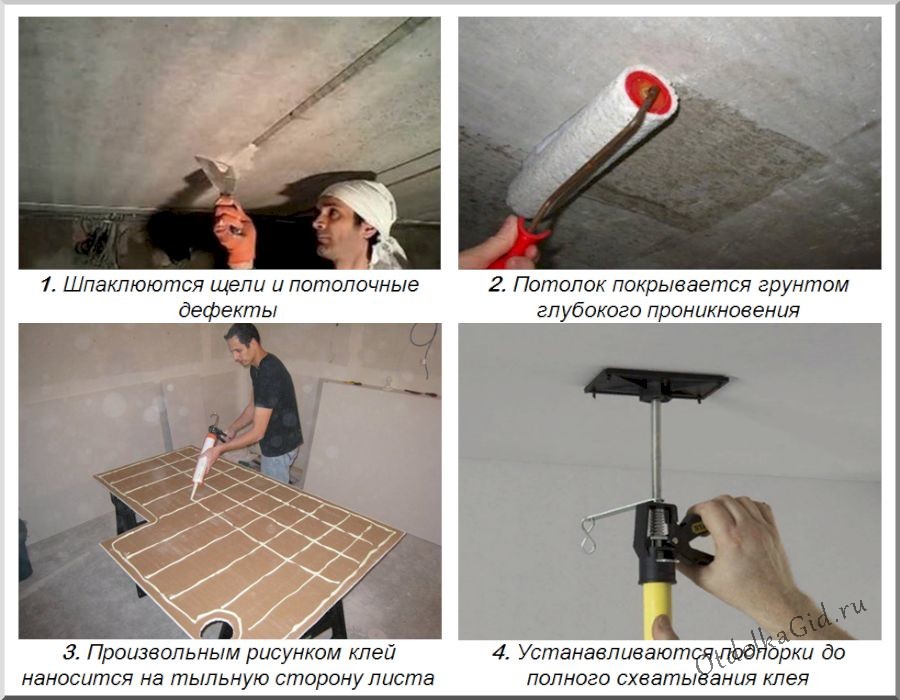

Этот процесс выполняется своими руками крайне редко. Основание не должно иметь значительные отклонения и открытые системы коммуникаций. К тому же поверхность нуждается в обязательной подготовке.
Прежде чем прикрепить плиту ГКЛ, проводятся следующие процедуры:
- Полностью снимается старое покрытие. Особенно тщательно удаляется побелка, краска и обои. Потолок должен быть чистым.
- Наносится грунтовка. Используются составы с глубоким проникновением, позволяющие значительно улучшить сцепление.
- Устраняются щели и трещины, которые могут пропускать влагу.
Инструкция для самостоятельного изготовления
После того, как вы внимательно изучили чертежи, закупили необходимые детали, приготовили инструменты, смело приступаем к сборке подъемного механизма. Есть несколько самодельных моделей подъемника:
- Изготовление деревянного фиксатора – альтернативы подъемника – с помощью гвоздей и молотка:
- Скрепить два деревянных бруса между собой буквой «Т» гвоздями. Длина бруса должна равняться высоте помещения и достигать потолка, ширина конструкции составляет не менее 90 сантиметров.
- Между горизонтальной и вертикальной частью располагаются укрепляющие косынки, которые устанавливаются диагонально под углом 90?.
- При необходимости горизонтальную поверхность можно расширить дополнительными балками.
- Такой простой фиксатор может держать лист только в горизонтальном положении, он не оснащен подъемным механизмом, поэтому его высоту приходится дополнительно подгонять для разных помещений.
- Изготовление металлического универсального подъемника из труб с помощью сварочного аппарата:
- Основание делается из металлической трубы 80?80 мм, опора для трубы сваривается из двух уголков.
- К трубе с четырех сторон привариваются ножки с раскосами. Ножки должны сниматься или складываться для удобства транспортировки.
- Переходим к изготовлению телескопического штатива. Он должен состоять из трех труб разного сечения. Самая широкая труба 80?80?2 мм находится внизу, средняя имеет размер 60?60?2 мм, самая тонкая часть находится вверху, ее размер – 40?40?2 мм. Вставляем трубы одну в другую, фиксируем заглушкой с одной стороны каждый отрезок. На конце самой тонкой трубы делаем крепление для поворотного стола.
- Распорной стол будет состоять из труб 40?25?2 и 30?20?2.Соединяем трубы в форме буквы «Н», сваривая их одну с другой. В средней перемычке должны быть отверстия для крепления подпорок.
- Далее нужно сделать две подпорки. Каждая из них сваривается в форме буквы «Т», с длинной вертикальной ножкой, на которой нужно просверлить отверстие. Соединяются такие подпорки со столом с помощью болтов.
- Прикрепляем поворотный механизм к собранной конструкции.
Барабан и лебедку фиксируем на самой толстой трубе стойки, а поворотный механизм – на самой тонкой.
- Все комплектующие соединяются между собой болтами, что позволяет, при необходимости, разобрать подъемник и спрятать его до следующего ремонта или перевезти на новое место.
- Такой механизм многофункционален, а значит, принесет существенную пользу во время различных видов работ.
Если подъемник для ГКЛ своими руками изготовлен из хороших материалов, правильно собран, то он прослужит очень долго, будет удобен в хранении и транспортировке. Крепление листов гипсокартона к стенам и потолку мастер сможет выполнить более качественно и с меньшими физическими усилиями.
Когда-то сухая штукатурка из слоя гипса между двумя картонными листами не пользовалась высоким спросом, но со временем популярность этого материала возросла, и появились разные приспособления для него, в том числе подъемник для гипсокартона. Разумеется, большая бригада, занимающаяся монтажом навесных потолков и возведением перегородок из такого удобного и сравнительно легкого материала, в подъемном механизме не нуждается. А вот для работы в одиночку – он в самый раз.
