Устройство заземления своими силами: простое и сложное, для разных случаев

Что называется защитным заземлением, а что рабочим?

Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.

Чаще всего это происходит незаметно, но при возникновении внештатной ситуации возможен пожар и другие негативные последствия. Учитывая основную функцию заземления – обеспечение безопасности, теряется смысл таких мероприятий.

Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.

А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.

То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.

Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.

Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.

Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.

ТОП-10 ошибок монтажа заземляющего устройства, видео:

В каких случаях обязательно требуется проведение мероприятий по заземлению?

После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:

  • в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
  • с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
  • в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
  • при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:

  • естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
  • искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.

При использовании искусственных заземлителей следует учитывать, что потребуется использовать металлические пластины или прутья для создания так называемой металлосвязи.

Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.

Заглянем в теорию

Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.

Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся «сечение» проводника – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.

Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.

Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.

Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.

Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.

Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.

Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства

Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды

Получается система из нескольких элементов, зависящих друг от друга:

Расстояние между вертикальными заземлителями.
Их количество.
Важно, на какую глубину они забиты.
Форма – прут, труба, уголок. Это разная площадь прилегания к земле.
Форма и длина горизонтальной связи.

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно

Остальные параметры для расчёта берутся из следующих понятий и величин

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.

Устройство контура заземления

Требования к заземлению и занулению определяются в ПУЭ Глава 1.7 . Также перед организацией защитного контура рекомендуем изучить ГОСТ Р 50571.5.54-2013 .

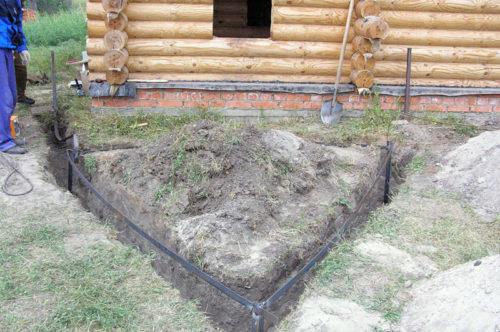

Контур заземляющего устройства представляет из себя электроды, вкопанные в землю и соединенные между собой электродом – стержнем из металла или металлической полосой. Обычно заземляющий контур делают в форме треугольника или квадрата. На фото показано, как устанавливать заземлители в траншею.

При устройстве заземления вертикальные заземлители должны закладываться на глубину 0,5-0,6 м от уровня планировочной отметки земли и выступать от дна траншеи на 0,1-0,2 м. Расстояние между электродами 2,5-3 м. Горизонтальные заземлители и соединительные полосы между вертикальными заземлителями укладывают в траншеи глубиной 0,6-0,7 м от уровня планировочной отметки земли.

Контур заземления соединяется в двух местах с помощью заземляющих проводников с внутренней заземляющей сетью дома. Она может быть выполнена так, как показано на этом фото:

На фото видно, что заземляющая полоса жестко прикреплена к стене. Заземляющие полосы можно прикрепить дюбелями или строительно-монтажным пистолетом непосредственно к стене или с использованием промежуточных деталей. Пистолетом пристреливаются полосы из листовой или полосовой стали толщиной до 6 мм. Основанием должен быть бетон или кирпич.

Далее мы предоставим к Вашему вниманию описание, как пошагово устроить заземление в своем доме.

Схема заземления в частном доме

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.

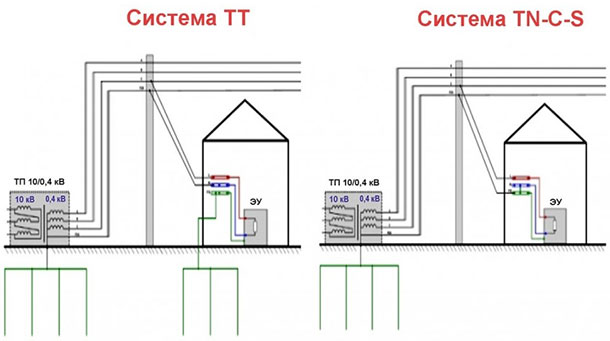

  • Сделать это можно двумя способами:
  • переделать систему TN-C на систему заземления TN-C-S;
  • произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал.
Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Как сделать монтаж контура самостоятельно

Для самостоятельного изготовления контура заземления сначала потребуется выбрать его тип, после чего на основе данного исполнения провести подготовительные работы. Они включают в себя такие обязательные процедуры как выбор места под ЗК, подбор необходимых заготовок-штырей, перемычек и т. п., а также подготовку приямка под заземляющий контур.

Рассмотрим этапы предстоящих работ более подробно.

Выбираем место для монтажа

При выборе участка на придомовой территории, подходящего для обустройства защитного контура, исходят из следующих соображений:

  • он должен располагаться не слишком далеко от дома; это позволит не только сэкономить на соединительной шине за счет ее небольшой длины, но и уменьшить сопротивление цепи стекания тока;
  • грунт в месте обустройства ЗК должен быть достаточно мягким, чтобы можно было вбить в него металлические штыри;
  • качество почвы на участке также влияет на эффективность действия заземления (минимальным сопротивлением обладают суглинки, пластичная глина и торф).

Монтируем конструкцию

Сначала подготавливается небольшой приямок глубиной около 40-50 см, по форме напоминающий треугольник с размерами чуть больше чем каждая из сторон будущей заземляющей конструкции. Все последующие действия проводятся в следующем порядке:

  1. Прежде всего, по углам вбиваются вертикальные заземлители.
  2. Затем их выступающие из грунта концы с отступом примерно на 30 см от поверхности грунта соединяют с заранее подготовленными стальными перемычками с помощью сварки.
  3. После этого к одной из вершин (которая располагается ближе к дому) приваривается стальная полоса сечением не менее 48 кв. мм и подводится как можно ближе к распределительному щитку.
  4. На конце полосы приваривается стальной болт, к которому прикручивается медный проводник сечением не менее 16 кв. мм.
  5. Другой его конец заводится в распределительный щиток и фиксируется в нем на главную заземляющую шину (ГЗШ).

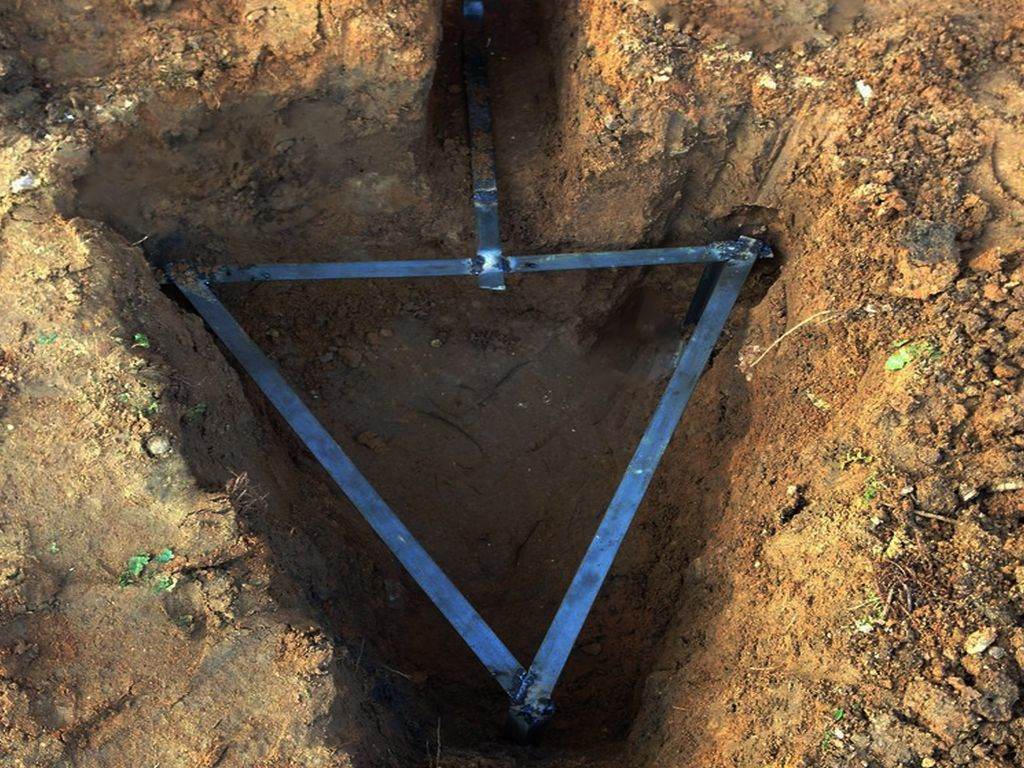

Монтаж контура заземления в форме треугольника
Монтаж линейного контура заземления

На завершающей стадии работ готовая к эксплуатации стальная конструкция засыпается сверху ранее откинутой землей, которая затем хорошо утрамбовывается.

С подробным руководством по монтажу контура заземления Вы можете ознакомиться в статье на нашем сайте.

Проверка устройства

По завершении комплекса монтажных работ, но еще перед тем, как подключить заземление непосредственно к ГЗШ – потребуется проверить его на работоспособность. Существуют хорошо отработанные методики оценки состояния и определение величины сопротивления стеканию тока на землю, учитывающие все составляющие последовательной цепочки (включая переходные контакты).

Под «проверкой» понимается визуальное обследование систем заземления на соответствие следующим требованиям:

  • надежность контактов в местах сочленения элементов ЗУ;
  • отсутствие следов разрушения на открытых частях конструкций и подводящих медных шин;
  • состояние защитной окраски, которую рекомендуется регулярно обновлять, а также наличие маркировки на подводящих проводниках.

Под словом «контроль» понимают периодические испытания заземляющих контуров с целью выявления соответствия их сопротивлений стеканию тока установленным ПУЭ нормам. Согласно требованиям этого документа оно не должно превышать ниже указанных значений.

Согласно требованиям ПУЭ действующие ЗК после их запуска в работу проверяются не реже одного раза в полгода (имеется в виду визуальный осмотр). Обследование, сопровождающееся выборочным вскрытием грунта в подозрительных местах, организуется не реже одного раза за 12 лет.

В заключение отметим, что заземление в частном доме своими руками изготовленное на придомовом участке должно удовлетворять всем требованиям действующих нормативов. Это касается не только правильности выбора и надежности его конструкции, но и таких важных характеристик ЗУ, как сопротивление стеканию тока в землю. Лишь при соблюдении всех этих условий самостоятельно обустроенное заземление в доме с 380 Вольтовой подводкой питающей сети будет выполнять свою защитную функцию. То же самое можно сказать относительно линий питания 220 Вольт.

Как эффективно распределить электроды

При создании многостержневой системы заземления необходимо помнить то, что соединительная полоса (труба, арматура, уголок и т.д.) между электродами, если она находится в земле, также является дополнительным заземлителем и уменьшает общее сопротивление. Также эффективность дополнительных электродов снижается при уменьшении расстояния между ними. Поэтому, если мы хотим добиться минимального сопротивления, нам нужно расположить заземлители подальше друг от друга

Но, кроме сопротивления, есть еще вещи, на которые следует обратить внимание. Если к нашим заземлителям подключаются молниеотводы, то их не стоит выносить за пределы защищаемого объекта. Например, если мы строим контур из 4-х вертикальных заземлителей для квадратного дома, то разумно было бы расположить их вблизи каждого угла

Если объект узкий и длинный, то электроды лучше распределить вдоль одной из стен. И так далее

Например, если мы строим контур из 4-х вертикальных заземлителей для квадратного дома, то разумно было бы расположить их вблизи каждого угла. Если объект узкий и длинный, то электроды лучше распределить вдоль одной из стен. И так далее.

При устройстве заземления и его эксплуатации следует также руководствоваться нормативными документами: ПТЭЭП (гл. 2.7. Заземляющие устройства) и Нормы испытаний электрооборудования, гл. 26, заземляющие устройства

О молниеотводах

По ПУЭ объект, снабженный контуром заземления, непременно должен оборудоваться и молниеотводом. В особенности нужен молниеотвод на даче. Дачные поселки и так места, желательные для ударов молний: ведь дачники, стараясь снабдить себя водой, роют колодцы, забивают скважины на воду, прокладывают водопроводные трубы неглубоко либо вообщем по поверхности земли. Дачные же строения большей частью возводятся из горючих материалов, а пожарная охрана далековато, и грозу всегда аккомпанирует сильный ветер.

Известны случаи, когда целые дачные поселки выгорали от удара молнии. И если на пожарище обнаружится контур заземления, но не найдется остатков молниеотвода, и властям, и соседям виновника длительно находить не надо.

Простой молниеотвод – две заостренных арматурины, торчащие ввысь от концов конька крыши на 1,2–1,5 м. С контуром они соединяются металлической проволокой более 6 мм, либо металлической же шиной 15х3 мм, либо полосой из нескольких слоев оцинковки, набранной до подходящего сечения – 45 кв.мм.

Шина молниеовода не должна быть обширнее 60 мм, по другому при ударе молнии произойдет разбрызгивание плазмы, последствия которого разрушительны. Просто говоря, очень широкая шина сработает как собственного рода антенна, не отводящая молнию в землю, а распространяющая ее в стороны.

Все детали молниеотвода соединяются только сваркой. Слоеную шину необходимо по бокам проварить прихватами с шагом 50-60 см с захватом всех слоев.

Монтаж заземления в частном доме своими руками

Приступаем непосредственно к процессу установки заземлительного контура на участке.

Чтобы сделать контур заземления своими руками вам понадобятся:

  • УШМ для резки и зачистки швов.
  • Гаечные ключи М12 и М14.
  • Штыковая лопата для рытья траншеи до места установки контура.
  • Кувалда для заглубления токоподводящих штырей.
  • Сварочный аппарат для сборки конструкции.

Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.

Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.

Список необходимых материалов:

  • Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
  • Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
  • Болты М12 или М14 с шайбами и гайками — 2 шт.
  • Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.

Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.

Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.

Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.

Приступаем непосредственно к земляным работам.

Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю.Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.

После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.

Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.

Частые ошибки при монтаже заземления

В процессе монтажа заземления неопытные мастера часто допускают такие ошибки:

Если во время забивания штырь вошел в грунт неправильно, то извлекать его расшатыванием запрещено, потому что повышается вероятность изгибания элемента. Гнутый пруток запрещено использовать для устройства заземления. Правильно извлекать стержень с использованием домкрата.
Если электрод сложно забить в грунт, выбирают другой участок. На самом деле в скальные и плотные породы прутки не вбивают. В этом случае бурят отверстия и устанавливают в них металлические трубы.
Чтобы вся поверхность электрода работала правильно, его устанавливают строго вертикально

Распространенная ошибка заключается в неровном вбивании штыря (с отклонением от вертикали).
При устройстве любого варианта заземления важно точно высчитать все параметры и размер составляющих, потому что при подгонке деталей в процессе сборки появятся отклонения от геометрии и неплотная стыковка, которая ухудшит эффективность заземляющего контура.
Для соединения всех элементов сети применяют только сварку. Только так добиваются необходимой надежности

Резьбовые соединения можно использовать только при подключении медной шины. Причем для стыковки применяют медный болт.
Если заземляющий контур сделать от дома на расстоянии менее одного метра, то током будут биться все сырые поверхности и даже вода, текущая из крана.
Если решено использовать металлические штыри, то предпочтение отдают оцинкованным элементам, которые прослужат минимум 10 лет.

При обустройстве заземляющего контура частного дома важно соблюдать все нормативные требования, правильно выбирать схему и рассчитывать параметры сети. При монтаже строго придерживаются проектных норм, а после сборки проводят тестирование системы

Замеры сопротивления контура заземления

Что следует знать касательно замеров? Имейте в виду, если вы при монтаже постоянно подливали водичку в приямок, все замеры следует повторить на следующий день, когда грунт просохнет.

Иначе высока вероятность погрешности.

Если вам не удалось добиться нормы, а все штыри израсходованы, попробуйте залить в лунку электропроводящий состав для заземляющих устройств. Специальный порошок растворяете с водой и заливаете по стенкам электродов в скважину.

Сверху засыпаете все грунтом и трамбуете почву. Через сутки состав плотно забьет все щели и увеличит плотность прилегания грунта к заземлителю.

В отдельных случаях удается уменьшить сопротивление почти в два раза от изначального!

Замеры с выдачей протокола делаются в обязательном порядке! При подключении дома к электросетям, у энергетиков сетевой компании начинается масса вопросов.

При каких-то нюансах могут вообще отказать. А если у вас будет чертеж схемы заземления и протокол измерения, многие вопросы отпадут сами собой.

Поэтому, когда говорят, что контур заземления можно выполнить полностью самостоятельно своими руками, немного лукавят. Стороннюю организацию или эл.лабораторию с измерительными приборами все таки придется вызывать.

Раньше основным прибором для замера сопротивления контура заземления был М416 и два штыря к нему.

Сегодня все большую популярность получают цифровые аналоги. Например, такие как ИС-10 или измеритель 2120ER.

Обычным мультиметром это не делается!

При проверке модульно-штыревого заземления один колышек забивается на расстоянии четырехкратном от глубины заземлителя, другой на двухкратном. На обычном контуре (треугольник, квадрат, линия), технология немного другая.

Имейте в виду, все замеры делаются летом, в период максимального просыхания грунта.

А теперь об ошибке, о которой многие даже не догадываются.

Через чур хорошее сопротивление, это такой же “косяк” монтажа, как и завышенное!

Оно должно быть на один порядок выше, чем сопротивление заземления на ТП.

Не нужно делать его с “запасом” и радоваться при этом. В противном случае при подключении по системе TN-C-S, вся “дрянь”, включая токи КЗ на землю, будет стекать в первую очередь не через трансформаторную подстанцию, а через заземление вашего дома!

Ток ведь не дурак, он будет стремиться туда, где сопротивление меньше. Именно поэтому многие, после того как сделают идеальный заземляющий контур, подключают свой частный дом по системе ТТ.

Вы то откуда знаете, все ли в порядке на трансформаторе у энергопередающей компании? И когда они там в последний раз делали проверку своего контура?

Этапы проведения самостоятельного заземления

Если при проведении электрокоммуникаций использовалась схема TN-C-S, можно провести самостоятельное заземление розеток, придерживаясь следующей последовательности действий:

  1. Обесточить квартиру – вывинтить все пробки или отключить пробки-автоматы или ползунковые автоматы.
  2. Очистить доступ к проводке – снять штукатурку или другие отделочные материалы в необходимых местах.
  3. Демонтировать необходимые розетки.
  4. Присоединить зачищенные концы проводников к специальным контактам, которые имеются в розетках Евростандарта.
  5. Соединить между собой все выводы к заземляемым розеткам.
  6. Обесточить стояк или дом.
  7. Подсоединить проведённое заземление к общему заземлению стояка или фазы.
  8. Включить подачу электричества в доме и в квартире.

Монтаж

Итак, перейдем непосредственно к описанию того, как выполнить заземление в частном, загородном доме или на даче своими руками. Для самостоятельной сборки заземляющего контура в загородном доме, садовом участке или на даче нам понадобится стальной уголок, прут или труба, а для стержней – оцинкованные электроды. Иногда вместо них применяют электропроводной бетон.

Забивание стержня.

Как уже было сказано, для забивания стержней модульные системы комплектуются специальными коническими наконечниками, облегчающими прохождение штыря в земле.

Забивать их можно и вручную – с помощью кувалды или молота, а также инструментом – необходим ударный перфоратор или отбойный молоток с силой удара примерно 20 Дж и специальной головкой. В модульных системах соединения электродов и заземляющим проводником выполняются с помощью специальных зажимов. При самостоятельном монтаже можно просто сварить их между собой.

Подсоединение заземления с помощью хомута.

Обратите внимание, что покраска, смазка или какая-либо другая консервация заземлителей запрещена – это снижает их проводимость. Учитывая негативное воздействие коррозии, приводящее к постепенному утончению стержней, необходимо брать прутья с небольшим запасом. Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением

Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм

Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением. Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм.

Увлажнение грунта.

Для соединения электродов между собой можно также использовать пруты, трубы и уголок. С помощью них заземление прокладывается от контура до распределительного электрощита. Размеры данных материалов также имеют определенные нормативы. Прутья должны быть в толщину не менее 5 мм, площадь сечения прямоугольной стали – от 24 мм2, с толщиной стенок не меньше 2,5 мм.

Безусловно, монтаж заземления потребует прокладывать заземляющие провода непосредственно по частному дому, даче или другому зданию, электробезопасность которого требуется осуществить. К внутренним заземляющим проводам также выдвигают специальные требования – их сечение должно быть равным площади сечения фазной жилы, но больше нормативного минимума (диаметр поперечника):

  • 1,5 мм – для изолированного медного;
  • 2,5 – для изолированного алюминиевого;
  • 4 мм – для медного без изоляции;
  • 6 мм – для алюминиевого без изоляции.

Коммутация всех проводников заземления с контуром должна проводиться с помощью специальной PE (Protection Earth) шины из электротехнической бронзы, которая должна быть установлена в электрощитке.

Пример щитка заземления

Одной из самых распространенных ошибок, совершаемых при подключении электроприборов к заземляющему контуру своими руками, является нарушения порядки их подсоединения

Обратите внимание, что оно должно всегда проводиться параллельно – от каждого устройства на щиток должен идти отдельный заземляющий провод

Соединение в одной точке в доме.

Соединение в одной точке у заземления.

Присоединение к шине.

При последовательном подключении или подключении на одну площадку шины, аварийные устройства будут «тянуть», создавая таким образом помехи. Такое нарушение правил подключения электроприборов называется электромагнитной несовместимостью. Из-за нее возникает высокая опасность для жизни во время устранения аварии.

Напутствие и выводы

Защитное заземление значительно снижает напряжение, под которое может попасть человек

После выполнения всех операций желательно провести проверку сопротивления созданного контура. Для этого используется специальный прибор, называемый мегомметром или меггером. Если такого прибора нет – не беда. Можно воспользоваться старым дедовским методом. Для этого потребуется лампа на 100 Вт с патроном и подключенной парой проводов. Один из них требуется зачистить и подсоединить к сваренному контуру, а второй – включить в электросеть, например, при помощи удлинителя. Если лампа будет гореть ярко, тогда все сделано абсолютно правильно и причин к опасению нет.

Устройство заземления обязательно не только для частных домов, но и для любого промышленного оборудования и электрических установок бытового назначения

Проверка заземления с помощью лампочки

Заземление лучше готовить сразу во время проектирования дома

Маркировка и присоединение заземления

Заземление гарантирует безопасность использования электроприборов и защищает от риска возникновения короткого замыкания

Затраты на материалы необходимые для создания контура не так велики, а необходимый инструмент всегда можно найти не только на рынках, но даже и у соседей. Даже если у вас никогда не будет проблем с электропроводкой и бытовой техникой, заземление будет для вас надежной страховкой и успокоительным для нервов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
