Правильная прокладка канализации: 8 этапов монтажа

Уход за канализационными сетями и поточный ремонт

Канализационные сети время от времени выходят из строя. Основными видами поломок системы внутренней канализации являются:

• Засор трубопровода;
• Засор сантехнических приборов;
• Неплотности трубопроводов;
• Неисправности сантехнических приборов.

Засоры трубопровода и сантехнических приборов можно минимизировать, производя регулярную профилактику и прочистку системы с помощью специальных или подручных средств. В случае использования пластиковых труб, нужно быть предельно осторожным при прочистке, чтобы не повредить трубопровод изнутри.

Прочистка канализационной трубы

Неплотности трубопроводов чаще всего возникают на месте стыка трубопровода с ревизиями и сантехническими приборами, а также раструбных соединений. Для удаления протечки между крышкой ревизии и ее фланцем необходимо помещать резиновую прокладку, смазанную с обеих сторон суриковой пастой. Неплотности раструбных соединений можно ликвидировать, поместив несколько витков смоляной пряди в зазор между трубами и намотав сверху белый канат.

Проколы и небольшие пробоины в трубе можно устранить с помощью стальных хомутов с пластиковой резиновой основой под ними. Участки труб, что имеют крупные пробоины, подлежат замене. Новый участок трубы подсоединяют с помощью двух муфт с резиновыми кольцами для герметичности соединения.

Неисправности сантехнических приборов чаще всего случаются по причине неправильного соединения их выпусков с канализационным трубопроводом. Самыми распространенными неисправностями являются: протечка воды в месте крепления унитаза, образование трещин в месте крепления умывальника, ржавчина пробок, ввернутых в горловину сифонов. Устранение этих поломок требует наличие опыта, поэтому рекомендуется произвести вызов мастера.

Монтаж наружной части канализационной системы

Подробная инструкция поможет вам разобраться в том, как правильно проложить канализационные трубы в частном доме. Не забывайте, что всегда нужно следовать установленному порядку действий.

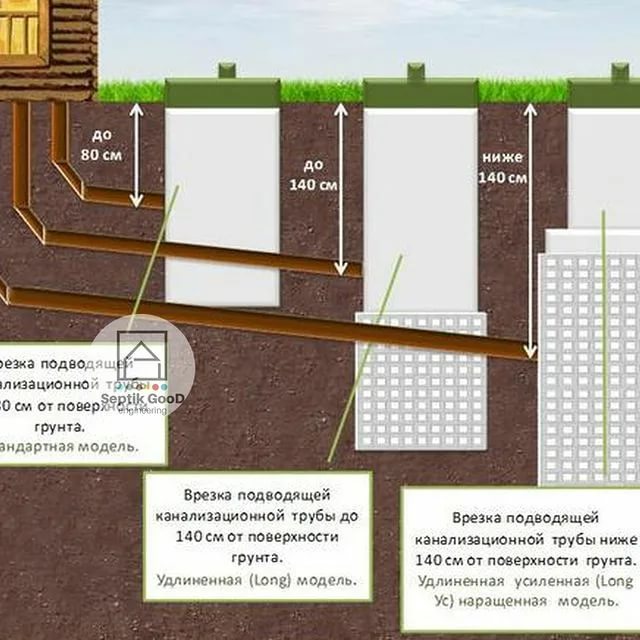

А начинается все с укладки труб в траншею, выкопать ее нужно заранее. Оптимальное расстояние между траншеей и трубой должно быть в пределах 200 мм — 20 см, все зависит от диаметра. Далее нужно:

1. Выкопать яму для септика или очистного колодца, глубина должна быть не менее 80 см, а самое главное, на 20 см ниже уровне промерзания грунта.
2. С учетом местных условий, а также глубины установки ассенизационной системы, нужно обеспечить оптимальный градус уклона патрубков.

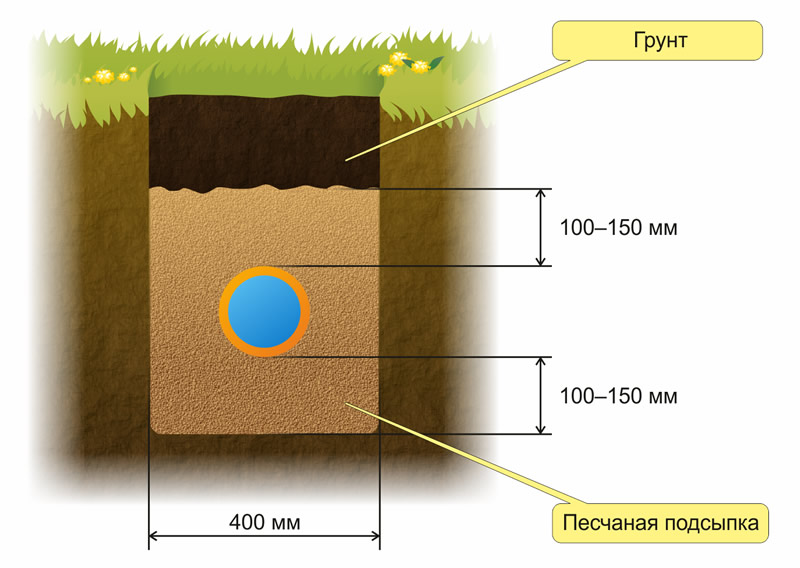

3. Дно траншеи утрамбовать, заранее освободив его от крупных камней и твердых включений. После этого создается песочная подушка.
4. Поняв, как лучше проложить трубопровод через фундамент от места его вывода из дома, трубы укладываются по всей длине.
5. Для соединения элементов конструкции нужно использовать герметик.
6. Для поворотов трубопровода применяется плавный отвод.
7. Наружная система соединяется с камерой ЛОС посредством уплотнителей из резины.

После выполнения всех этапов можно делать обратную засыпку системы, для этого берется не только грунт, но и песок. Чтобы устройство наружной канализации прошло без проблем, нужно позаботиться о приобретении комплектующих (колена, крестовины, фитинги, тройники, переходы, заглушки).

Проблемы и ошибки

Существует несколько ошибок при строительстве, способные привести к негативным последствиям в процессе эксплуатации канализации:

1. Отсутствие уплотнения почвы. Если этого не сделать, то в будущем может произойти размывание грунтовыми водами, а также нарушение целостности коммуникации из-за обильных осадков.

2. Отсутствие уклона. Если уклон не был выполнен, то сточные воды не будут поступать в септик. Уклон должен составлять 1-2 см на каждый метр трубопровода. Если уклона нет, нечистоты быстро засорят систему.
3. Отсутствие колодца. Обязательно рекомендуется устанавливать ревизионный колодец – для проведения очистки и ремонта системы.

Устройство канализации частного дома

Частные жилые строения, в отличие от муниципального жилья, обладают индивидуальными особенностями. Поэтому схему канализации частного дома не всегда удаётся сопоставить с типовыми муниципальными проектами. Можно лишь заимствовать отдельные решения.

Городская муниципальная недвижимость в обязательном порядке оснащена внутренней канализацией с вентиляцией. Проекты же частного домостроения нередко исключают такой подход.

В результате нарушается важная функция эксплуатации канализации – блокирование выхода канализационных испарений во внутреннюю часть помещений.

Проекты современного жилья в частном секторе стараются по возможности реализовать с подключением бытовой канализации к централизованной магистрали. Автономные схемы, тем не менее, являются преобладающими в частных домах

Рассматривается вопрос вентиляции канализационных сетей, как правило, применительно к внутренним коммуникациям. Сюда относятся все линии стоков, смонтированных непосредственно внутри зданий.

При этом, исходя из классификации собираемых стоковых вод, канализационные системы подразделяются на три типа:

• бытовые (хозяйственно-фекальные);
• дождевые (ливневые);
• производственные (промышленные).

Бытовые хозяйственно-фекальные коммуникации, в свою очередь, делят на централизованные и автономные системы. Многие проекты частных домов выполнены и выполняются под автономный тип.

Правда на современном этапе возведения частной жилой недвижимости её владельцы всё чаще стараются подключать домашнюю канализацию к централизованным линиям. Рекомендуем ознакомиться со всеми схемами локальной канализации загородного дома, популярными среди пользователей.

Внутренние бытовые коммуникации традиционно содержат следующие сантехнические приборы:

• раковины и ванны;
• унитазы, писсуары и биде;
• душевые кабины.

Весь этот набор объединяет система трубопроводов, куда также входят вентиляционные стояки, коллекторы, подводки, обратные клапаны и прочие компоненты, призванные обеспечивать полноценную функциональность внутренней канализации.

Сколько стоит работа?

Стоимость работ вручную по копке траншеи будет выше, чем при механизированном труде. Например, средняя цена за 1 куб вырытого грунта составит от 1000 до 2000 рублей при ручном труде. Если рытье будет происходить с помощью бульдозера – цена снижается в несколько раз. Ориентировочная стоимость копки бульдозером – от 300 до 400 рублей за 1 куб.

Стоимость монтажа канализационной системы зависит от диаметра трубопровода, а также способа устройства канализации. Например, использование труб из высокопрочного чугуна диаметром 200 мм обойдется в 32000 рублей за погонный метр с учетом материалов. При этом работа с трубами из железобетона обойдется на 20% дешевле.

Какую трубу использовать для канализации под землей

По статистике, около 90% трубопроводов в частном секторе выполнено из полиэтилена низкого давления. Специалисты рекомендуют использовать трубы ПНД для внешней канализации по следующим причинам:

• долгий срок службы (минимум 40 лет);
• устойчивость к коррозии;
• химическая устойчивость;
• низкая теплопроводность;
• стойкость к давлению воды и гидроудару.

При укладке ПНД труб для канализации в землю можно не бояться замерзания стоков. Материал расширяется на 7%, а затем возвращается в исходное состояние.

Небольшой вес облегчает монтаж системы. По сравнению с изделиями из стали, сварку для соединения ПНД труб под землей выполнять гораздо проще, а швы получаются более долговечными.

Полиэтиленовые трубы, обладая отличными эксплуатационными характеристиками, стоят относительно дешево.

Параметры и требования

При самостоятельной копке траншеи и прокладывании труб в ней руководствуются сборником СНиП 2.04.03 от 1985 года. В нормативном документе указаны четкие стандарты для глубины, ширины и правил укрепления траншеи.

Для частного дома требования будут следующими:

• трубы закладываются на глубине от 0,8 до 1,4 метра в траншею;
• глубина промерзания в средней полосе России составляет 300 мм, поэтому труба должна лежать ниже уровня промерзания на 30-50 см;
• от поверхности грунта до самой трубы должно быть не менее 70 см.

При организации системы под бетонной площадкой, а также в местах, где постоянно проходит автомобильный транспорт, минимальные значения уровня залегания системы увеличивают на 1 метр. Это необходимо для уменьшения рисков проседания грунта за счет интенсивных нагрузок на него.

Согласно нормативным документам при рытье траншеи важно учитывать тип грунта. Например, земля с высоким содержанием глины промерзает меньше, чем песчаная почва

Наибольшим уровнем промерзания обладает грунт с гравием. Всегда идет ориентация на регион. В разных городах степень промерзания грунта отличается.

От чего зависит глубина

Уровень сезонной мерзлоты — основной фактор влияния на удаленность водной магистрали от поверхности земли, но не единственный. В расчете заглубления трубопровода участвуют иные обстоятельства.

Следует обращать внимание на такие факторы:

1. Уровень расположения стыковочного узла магистрали и напорного водовода из подземного источника. Переход движения потока жидкости от вертикального к горизонтальному направлению осуществляется с помощью или через стенку кессона. Оба элемента оснастки устья водозабора предназначены для защиты воды от замерзания.
2. Место расположения входного отверстия для коммуникации в фундаменте дома. Чем ниже находится проем, тем глубже будет траншея под трубопровод.
3. Характеристика грунта по трассе канавы от источника до объекта водоснабжения. Глубина промерзания почвы в зависимости от ее состояния различается. Для территорий средней полосы цифры такие: в глинистых породах — 1,3 м, песчаных и рыхлых — 1,6 м, гравийных — 1,7 м, твердых каменистых — 1,9 м.
4. Залегание грунтовых вод. При близком нахождении подземных течений от поверхности глубина траншеи уменьшается. Количество выпадающих осадков в заданной местности влияет на расчеты, поскольку грунтовые воды подпитываются дождевыми струями.

Чтобы система водоснабжения функционировала безаварийно в стабильном режиме, следует учитывать все перечисленные факторы. Повлиять на глубину заложения магистрали можно применением технических средств.

Почему важно соблюдать эту дистанцию

Слишком близко расположенная к фундаменту канализация неприемлема. Это касается и крупных многоквартирных комплексов, и частных домов. Если не соблюдать установленные нормы, это может привести к критическим последствиям.

Вот что иногда случается при слишком близком расстоянии:

1. Канализацию прорывает (по какой-то причине, не из-за дистанции между канализацией и фундаментом жилого здания).
2. Грунт не успевает всасывать воду, и она поднимается до основания здания.
3. Даже обычная вода в такой ситуации будет размывать фундамент. А вода в канализации часто содержит агрессивные вещества, которые усугубляют процесс.

Не стоит забывать и о том, что это несет в себе санитарную угрозу. Вот почему слишком маленькая дистанция между канализацией здания и его фундаментом недопустима не только по СНиП, но и по СанПиН.

Фундамент начнет проседать, но постепенно. Да и ухудшение санитарной обстановки резко не даст о себе знать. Первые признаки будут лишь со временем.

Это и неприятный запах, и положение дома в пространстве. Но тогда уже придется принимать меры, которые бы не понадобились при грамотном прокладывании канализации.

Ремонт коммуникаций в этом случае предполагает демонтаж поверхностных конструкций, в том числе плитки. Такие работы трудоемки, затратны и к тому же рискованны. Присутствует риск повредить исправные коммуникации, а также несущие конструкции дома. Вот почему лучше до такого не доводить.

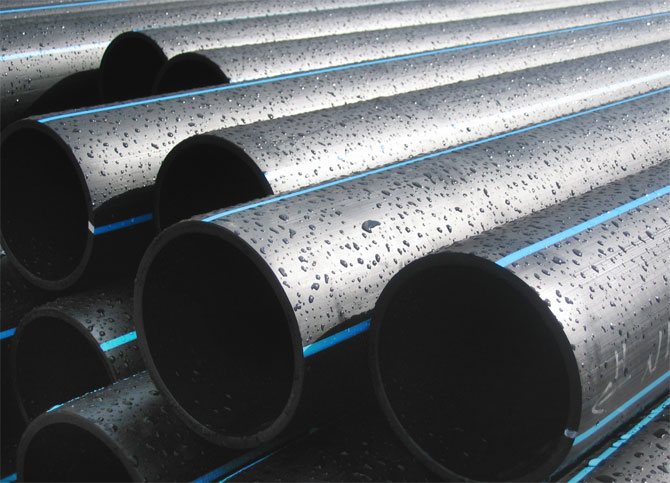

Особенности труб ПНД

Полиэтилен низкого давления (ПНД) или полиэтилен высокой плотности (HDPE) – это материал, получаемый путем полимеризации гранул полиэтилена при низком давлении на специальном оборудовании. В результате получается легкий эластичный материал, схожий по физическим свойствам с пластиком. Теплостойкость изделий из него может достигать 110°С, а допустимая температура охлаждения достигает — 80°С.

Полиэтилен низкого давления используется для производства различных технических изделий, в т.ч. разрешенных для контакта с продуктами питания. Следовательно, ПНД можно использовать в производстве труб для поставки холодной воды, включая питьевую.

Трубы ПНД приобретают те же технические, эксплуатационные и потребительские свойства, что и сам материал:

• стойкость к воздействию реагентов, содержащихся в водопроводной воде;
• малый вес, облегчающий транспортировку, установку и демонтаж;
• низкая удельная теплопроводность, предотвращающая образование конденсата;
• возможность установки и соединения разными способами (электромуфтовый, встык, фитинговый);
• устойчивость к термическим нагрузкам;

Какие трубы можно использовать

Материал и профиль подбирается в соответствии с существующим проектом сточной системы.

Чугунная продукция не теряет актуальность благодаря низкой цене и прочности.

Они устойчивы к нагрузкам и перепадам температур, однако подвержены коррозии. Современные технологии создают антикоррозийные покрытия, позволяющие увеличить срок эксплуатации изделия. Трубы из чугуна обладают большим весом, поэтому бестраншейная прокладка системы канализации потребует специальной техники и вспомогательного персонала для создания инженерной конструкции. При выполнении наружной канализации чугунные изделия необходимо обеспечить теплоизоляцией.

В последние десятилетия появилась сантехническая продукция из ПВП и ПВХ, которые не уступают по своим свойствам металлическим. Они намного легче, поэтому монтаж с такими изделиями производить проще. При установке внутренней системы в ванной или санузле лучше использовать трубы из поливинилхлорида. Полиэтиленовые и полипропиленовые трубы больше подходят для наружной системы. Преимущество пластиковых в том, что они практически не накапливают отложений.

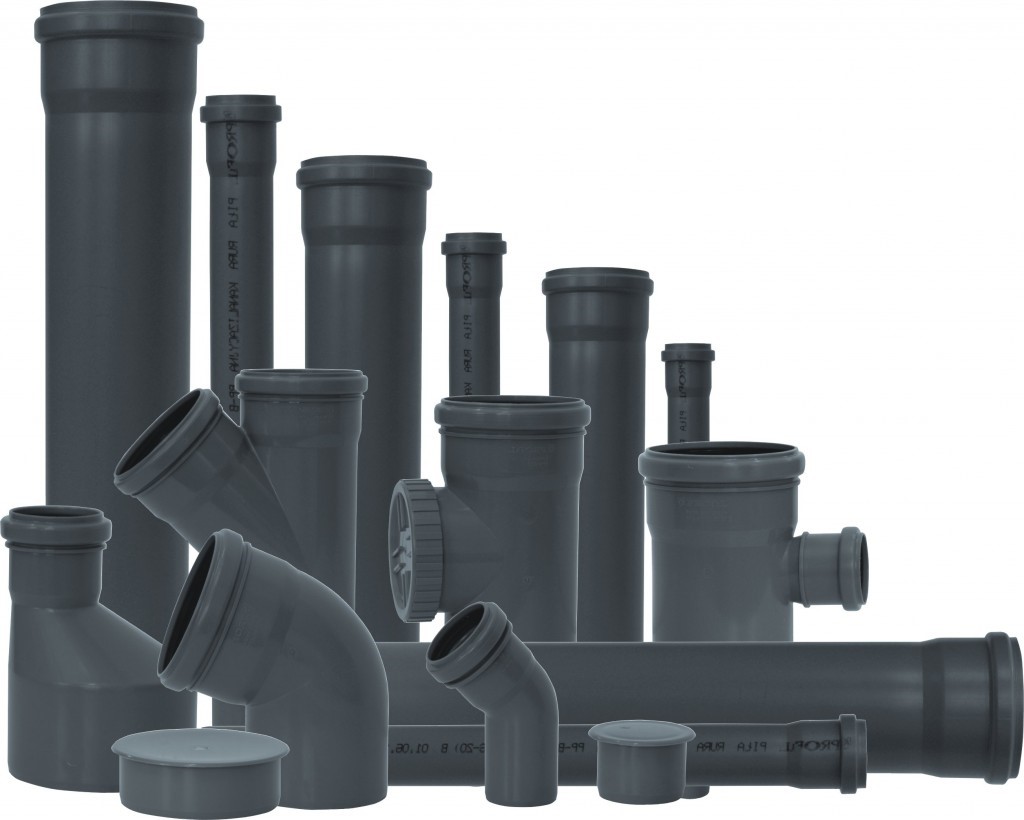

Пластиковые канализационные системы разного диаметра

Асбестовые трубы устойчивы к агрессивной среде. В водной среде асбест с течением времени становится только крепче. Кроме того, под воздействием потока воды на внутренней поверхности труб не происходит зарастания. Монтаж системы из асбеста не представляет большого труда, однако она чувствительна к механическому воздействию. Нужно быть осторожными при их транспортировке и установке. Необходимо обеспечить защиту для предотвращения проседания грунта и переломов. Асбестовые изделия не рекомендуется использовать в песчаной почве, так как они обладают низким сопротивлением к песку.

Выбор материалов для монтажа

Для таких целей допускается применять изделия, произведённые из различного сырья. Ещё не так давно прокладка наружной канализации частного дома осуществлялась исключительно чугунными трубами. Сегодня же монтаж внешней сети выполняется, как правило, с использованием полимерных изделий. Обусловлено это тем, что чугун не столь долговечен по сравнению с пластиком и чугунные изделия очень тяжёлые. Так что в этом случае выбор технологии прокладки канализационных труб в земле, как правило, предполагает использование спецтехники.

Пластиковые канализационные трубы выгодно отличаются не только малым весом. Им присущи ещё и следующие достоинства:

• легко выдерживают воздействие химически активных веществ;
• не подвержены коррозии;
• гладкая внутренняя поверхность. Благодаря этому свойству в полости труб не формируются отложения, приводящие к снижению пропускной способности трубопровода.

При укладке канализационных труб в траншею вышеуказанные свойства важны, поскольку ремонт, замена или их прочистка потребует проведения земельных работ. А это – потеря времени и дополнительные расходы.

Трубы из пластика намного практичнее и легче чугунных и металлических аналогов

Кроме того, изделия из пластика обладают такими свойствами:

• не проводят электрический ток. Сегодня это особенно актуально, поскольку в современном частном доме или в квартире присутствуют различные бытовые электроприборы;
• абсолютно нетоксичны;
• недорого стоят;
• могут образовывать магистрали различной конфигурации. Но без знаний, как правильно уложить трубу канализации в траншею, воспользоваться этим преимуществом не удастся.

Кроме того, во время эксплуатации пластиковые изделия не утрачивают свой довольно пристойный вид. Так что укладка труб канализации в частном доме или квартире, даже если они не будут окрашены, не испортит интерьер санузла или ванной комнаты. А на кухне трубы обычно прячутся в напольном шкафчике под мойкой.

Правила прокладывания трубопровода

Осуществление по монтажу и укладке сточного трубопровода в индивидуальной жилой площади или земельном участке, производится по особым правилам от 1985 года. Согласно этому документу, кроме технических предписаний, оглашены и другие нормы по правильному устройству канализационных труб в земле.

Согласно этим предписаниям, глубина прокладывания канализации должна равняться от глубины промерзания не менее чем 50 сантиметров. Расстояние высчитывается от низа труб если устройство трубопровода ведется на грунте.

Прокладка сточной магистрали в грунте выполняется с соблюдением нижеперечисленных требований:

Чтобы предупредить размытие грунтовыми водами, что особенно актуально в сезоны с выпадением осадков, место будущего пролегания канализационной системы необходимо хорошо утрамбовать и уплотнить;

Технологически правильная прокладка труб, предполагает устройство специального колодца в том месте, где имеется изгиб или крутой поворот. Этот технологический колодец служит для ремонтных нужд, с его помощью производится замена неисправных элементов и профилактическое обслуживание.

Также имеется ещё одна важная рекомендация для прокладывания канализационных сточных труб в грунте, благодаря которому можно получить дополнительные преимущества в виде удобства к элементам системы если они выйдут из строя. Для этого необходимо дно просыпать песчаной «подушкой» 15 — 20 сантиметров. Такого же размера нужно просыпать и над трубами.

Правила монтажных работ

Перед началом монтажа напорного водопровода из полиэтиленовых труб подготавливают проект прокладки будущей сети, проводят расчеты. Пренебрегать этими действиями нельзя, иначе велик риск, что водопровод придется переделывать. Чтобы этого не произошло, придерживайтесь следующих правил:

1. Глубина траншеи зависит от промерзания грунта. Рассчитывают ее по формуле из нормативного сборника СНиП 2.02.01-82. Яму в земле роют на 0,5 м ниже глубины промерзания.
2. Водопроводную сеть собирают на поверхности земли, наполняют водой под давлением, то есть делают опрессовку, чтобы исключить подтекание на стыках.

Нормы, стандарты и требования при организации канализационной системы

Поскольку сточные воды перемещаются от дома к септику самотеком, важно уложить трубы под определенным углом, чтобы не возникали застои. Обычно уклон составляет от 2-х до 3 см на каждый метр трубопровода, но не меньше 1.5 см

Также важно правильно подобрать диаметр, который зависит от типа трубы и от количества устройств, соединенных с системой очистки. Рекомендации по подбору диаметра:

Рекомендации по подбору диаметра:

• Для подключения умывальника или биде – Ø32-40 мм,
• Для подключения мойки или ванны – Ø от 50 мм и больше,
• Для стояка или при подсоединении сразу нескольких элементов санитарно-технического оборудования – от 70-85 мм в диаметре,
• Для подключения унитаза или для установки в качестве отводящей трубы, стояка – Ø100 мм и больше.

Важно! В неотапливаемом помещении или снаружи монтаж своими руками системы канализации обязательно подразумевает защиту труб от перегрева и промерзания. Для того, чтобы постоянная температура поддерживалась в интервале +5-+45С, трубы обычно минеральной ватой или другими видами теплоизоляции

Что касается угла наклона, угол изменения в направлении прокладки трубопровода должен составлять более 90°, а вот те трубы, с помощью которых присоединяются к стояку различные сантехнические приборы, закрепляются под углом 45° и меньше.

Виды канализационных систем для частного дома

Проще всего смонтировать пластиковый трубопровод

С учетом того, что трубопровод не будет подключаться к городской центральной магистрали, собственники частных участков сооружают один из видов канализации неподалеку от дома:

• Однокамерный септик — выгребная яма, имеющая герметичное дно и стенки. При условии полного наполнения резервуара приходится делать откачку нечистот ассенизаторной техникой. Можно сделать дренажное/фильтрующее дно у однокамерного септика. Так вода будет уходить в грунт. Но здесь стоит быть осторожными: если уровень грунтовых вод высок на участке, есть риск загрязнить близко расположенные питьевые колодцы. По закону такие действия наказуемы.
• Двухкамерный септик. Представляет собой два рядом расположенных резервуара. Первый имеет больший объем, чем второй. Нечистоты по коллектору стекаются в основной приемник, где происходит их отстаивание. Крупные частицы мусора (фекалии, бумага) оседают на дне. Осветленная вода переливается во второй резервуар и там дренирует в грунт. Дно второго накопителя делают фильтрующим из песка и щебня. Чтобы избежать его заиливания, насыпку лучше менять каждые 4-5 лет. Первый резервуар чистят раз в 1-2 года.
• Септик биологической очистки. Здесь применяют бактериальные препараты для переработки нечистот в органику — ил и воду. Подобный резервуар обязательно подключают к электричеству, поскольку бактерии работают только в условии плюсовой температуры.

Правильные повороты канализации

Здесь можно провести простую аналогию с водными горками, на которых мы любим кататься, посещая аквапарк. Горки с крутыми виражами преодолеваются весьма сложно – крутые повороты могут весьма существенно травмировать человека. То же самое происходит в канализационных трубах, только на крутых поворотах нечистоты не травмируются, а застревают, образуя пробки, засоры и прочее.

Технология прокладки канализационных труб фото

Правило тут весьма простое – повороты нужны плавные. Использование двух отводов под 45 градусов (вместо одного поворота под 90 градусов) практически сведет на «нет» возможность образования засоров. Этот момент касается не только подземной части канализации – придерживаться этого правила нужно и при прокладке канализационных труб в доме. Это не догма, а банальная рекомендация – просто существуют такие ситуации, при которых плавные повороты невозможны.

Несколько слов об утеплении

Утепление канализационных труб применяется довольно часто. Для этого используются специальные рулонные или формовые утеплители.

Первые необходимо намотать на трубу в процессе монтажа канализационной системы, вторые изготавливаются под трубу конкретного диаметра и просто надеваются на нее.

Поскольку теплоизолирующие материалы при контакте с водой могут потерять значительную часть своих полезных свойств, важно укрыть их надежным слоем гидроизоляции. В качестве альтернативного или дополнительного метода теплоизоляции используют специальный нагревающий кабель, который монтируют по всей протяженности трубы

В качестве альтернативного или дополнительного метода теплоизоляции используют специальный нагревающий кабель, который монтируют по всей протяженности трубы.

При использовании таких конструкций, необходимо тщательно заделать стыки, чтобы на утеплитель не попала влага.

Проведение утепления трубопровода

Большинству наружных трубопроводов требуется дополнительная защита от низких температур. При траншейной укладке, чтобы избежать последствий размораживания системы, утепление проводят предварительно, используя известные способы:

• укладку в футляре, т.е., трубе большего диаметра;
• заливку монолитным слоем пенобетона;
• обматывание утеплителем, например, пенопластом или пенополиуретаном, которые не будут повреждены влажностью и мелкими грызунами;
• обматывание нагревательным кабелем, который спиралеобразно укладывается снаружи или внутри трубы в одну или две параллельные линии;
• повышением давления в системе при невозможности провести физическую теплоизоляцию.

Системы для полива утеплять не принято, ибо их используют только в теплое время года. Но морозостойкость системы при укладке учесть стоит, так как может быть повреждена структура материалов конструкции.

Соблюдение технологических норм при укладке трубопровода в траншею позволит избежать проблем с его обслуживанием и эксплуатацией на протяжении десятилетий, особенно в том случае, если используются современные полимерные материалы.
