Монтаж водонагревателей разных типов: крепление, подключение, схемы

Выбираем место для установки оборудования

Перед установкой прибора выбираем место, где он будет находиться. Накопительные водонагреватели отличаются достаточно большими габаритами, что обязательно нужно учесть при их размещении. Различают три типа приборов:

  • Настенные, емкость которых не превышает 200 л.
  • Напольные, объемом от 200 до 1000 л.
  • Встраиваемые, имеющие различную вместимость.

Кроме того, различают устройства вертикального и горизонтального типов. В зависимости от этого типа прибор и должен располагаться.

Неверное размещение затрудняет работу оборудования и быстро выводит его из строя. Все эти факторы обязательно должны быть учтены при выборе места для водонагревателя.

Помимо этого должен быть выполнен еще целый ряд требований. Аппарат нужно монтировать в защищенном от холода месте, чтобы вода не замерзала. Он должен располагаться вблизи от водоразборных точек.

При этом желательно, чтобы длина водопроводных труб была минимальной.

Для установки массивного напольного накопительного водонагревателя потребуется прочное ровное основание, в некоторых случаях это может быть специальная подставка

В случае если водоразборные трубы слишком удалены друг от друга, стоит рассмотреть вопрос об установке нескольких водонагревателей. Выбрать место для прибора желательно так, чтобы трубопроводы с холодной и горячей водой располагались достаточно близко и были легко доступны.

Важно также изучить состояние проводки

Особое внимание следует обратить на ее сечение и возможность выдержать дополнительную мощность. При необходимости проводку придется заменить

Еще один важный вопрос – доступность оборудования. На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа.

Исходя из этого, необходимо предусмотреть свободное расстояние от ближайшей поверхности до защитной крышки аппарата. Оно не может быть меньше 50 см.

Если водонагреватель планируется установить в ванной, нужно учитывать что здесь существуют зоны с различным уровнем влажности. В некоторых из них монтаж электрооборудования категорически запрещен.

При креплении настенных приборов очень важно определить прочность стены. Кирпичные и бетонные перегородки, даже если за ними проходят вентшахты, смогут выдержать прибор до 100 л

Оборудование объемом до 200 литров можно навешивать только на несущие стены.

Если же существуют серьезные сомнения в прочности стены, не стоит вешать на нее прибор емкостью больше 50 литров. В этом случае придется установить специальный несущий каркас из металла.

Место для встраиваемых водонагревателей выбирается в точном соответствии с рекомендациями производителей.

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

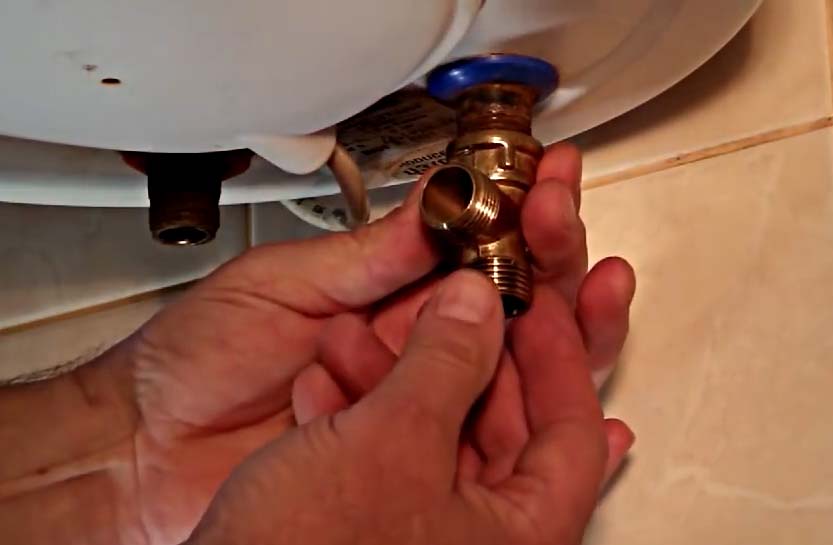

Установите латунный тройник.

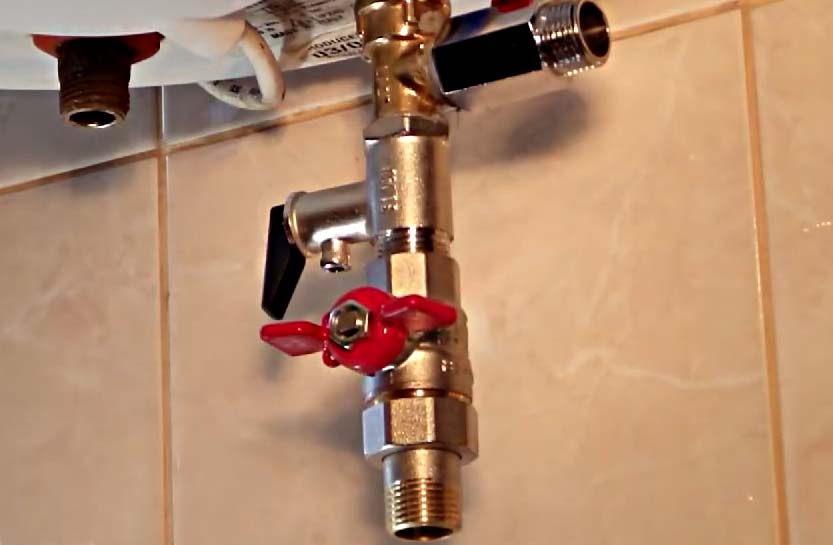

На боковую резьбу тройника установите шаровой краник.

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

Далее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Общие советы по монтажу.

  • Учитывайте то, что вода должна выводиться к смесителю на кухне, и напрямую к ванной комнате или душевой;
  • Для горизонтальных приборов необходимо обязательно использовать обратный клапан, он поможет отфильтровать горячую воду и холодную;

  • Если необходимо будет использовать воду из колодца, то придется включить в систему циркуляционный насос, который будет подавать воду к котлу;
  • Никогда не включайте бойлер без воды, только после того, как он полностью набрался можно его подсоединять;
  • Подключайте нагреватель только к заземленной силовой розетке (желательно не использовать одно ответвление и для стиральной машины, и для бойлера – это обуславливает скачки напряжения и короткие замыкания);
  • Если система отопления позволяет, то можно произвести установку напольного электроводонагревателя к любому отопительному прибору, причем как в частном доме, так и на производстве, сделать вывод к бассейну, или к выходу водоснабжения бани.

Как видите, подключение проточного водонагревателя – это несложная задача, требующая максимальной концентрации внимания. Если неправильно присоединить муфту или слабо затянуть её, то поломка неминуема, из-за этого также может значительно уменьшиться срок службы.

Утепление бойлера

Чтобы бойлер лучше сохранял тепло, его нужно обернуть пенопропиленом, пенополиуретаном или изолоном. Утепляющий материал фиксируется на клей или проволоку. Теплоизоляция всей поверхности бойлера не только помогает сохранить тепло, но и позволяет уменьшить время нагрева воды за счёт повышения коэффициента полезного действия теплоносителя. Качественный утеплитель не позволит воде быстро остыть.

Качественный утеплитель не позволит воде быстро остыть

Второй способ утепления бойлера заключается в размещении внутри большого бака ёмкости меньшего объёма. Образовавшееся пространство выполняет функцию утеплителя.

Пространство между стенками баков выполняет функцию утеплителя

И все же, если вы осознаете, что не в силах установить бойлер самостоятельно, или существует необходимость замены труб вследствие их износа, обратитесь к специалистам. Их услуги обойдутся вам не слишком дорого: демонтаж старого водонагревателя — примерно 500 рублей, монтаж и подключение нового устройства — около 7 000 рублей. При этом вы будете уверены в том, что оборудование подключено правильно и у вас не случится аварии или взрыва. Есть и ещё один важный момент: при самостоятельной установке бойлера, как правило, аннулируется гарантия производителя.

Готовимся к подключению электрического бойлера

Перед тем как подсоединить бойлер необходимо внимательно прочитать инструкцию, сосредоточив внимание на соблюдении правил безопасности

Важно выбрать хорошее место для его установки. В продаже есть бойлеры с верхней и нижней подводкой

Последние вешают выше уровня столешницы, первые предназначены для установки ниже уровня рабочей поверхности (под раковиной). Устанавливать водонагреватель следует в таком месте, чтобы можно было свободно до него добраться, отсоединить на случай ремонта, замены или чистки

В продаже есть бойлеры с верхней и нижней подводкой. Последние вешают выше уровня столешницы, первые предназначены для установки ниже уровня рабочей поверхности (под раковиной). Устанавливать водонагреватель следует в таком месте, чтобы можно было свободно до него добраться, отсоединить на случай ремонта, замены или чистки.

Если предстоит вешать навесной прибор, делать это надо на очень прочную стену, так как его вес после наполнения несколькими десятками литров воды существенно увеличится. Перед подсоединением обязательно проверить в каком состоянии находятся, трубы, стояки, проводка, сравнить ее характеристики с требованиями изготовителя. Правильно выбранное месторасположение упрощает установку и дальнейшее обслуживание техники.

При подключении важно соблюдать правила безопасности

Советы и рекомендации

В некоторых случаях при установке водонагревателей могут возникнуть проблемы, о которых следует знать заранее. К наиболее частым «сюрпризам» этого типа относятся:

  • Необходимость в каркасном способе монтажа. Возникает при установке на недостаточно прочные поверхности.
  • Отсутствие заземления в розетке. Даже при наличии подключённого третьего провода к элементам электрической арматуры предохранительная линия может быть оборвана либо недостаточно качественно подключена к заземлителю.
  • Перекос изделия относительно горизонтали (установку следует осуществлять только с использованием строительного уровня).

К не менее важным базовым рекомендациям можно также отнести совет обращаться за помощью к специалистам даже при наличии небольших сомнений в правильности выполнения любых операций при установке этого типа оборудования.

Установка водонагревателя не будет представлять каких-либо серьёзных затруднений, но только если предварительно была тщательно изучена теория. Если проводить монтаж с использованием качественных материалов и инструментов, то результат приятно удивит владельца электрического водонагревателя.

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное

При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

  • Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
  • Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
  • Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

  • Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
  • Простоту монтажа и подключения.
  • Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Важно всегда отслеживать этот момент

Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Как подключить проточный водонагреватель к водопроводу и электросети своими руками

Ранее мы проводили обзор, в котором досконально освещено устройство проточного водонагревателя, а также приведены рекомендации по выбору.

Установка и подключение проточного водонагревателя к водопроводу и электросети

Итак, новый «проточник» избавлен от упаковки, прочитана инструкция и теперь самое время подумать о том, где лучше установить проточный водонагреватель.

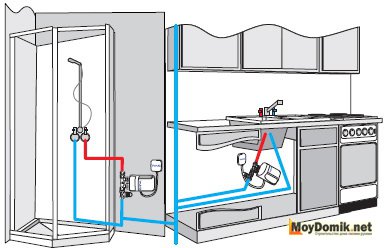

Место для установки проточного водонагревателя целесообразно выбирать исходя из следующих соображений:

  • будут ли в данном месте на прибор попадать брызги от душа;
  • насколько удобно будет включать-выключать прибор;
  • насколько удобно будет пользоваться душем (или краном) прибора.

Прежде чем приступать к установке надо определиться:

  • будет ли удобно пользоваться устройством непосредственно в месте принятия душа (или, скажем, мытья посуды);
  • удобно ли будет пользоваться различными режимами работы (при наличии таких регулировок);
  • не буде ли попадать влага или вода на прибор (ведь там чистые 220В!).
  • Также необходимо учесть будущую подводку воды – насколько удобно будет выполнить подключение проточного водонагревателя к водопроводу. Каких-либо особых условий к стене предъявляться не будет – вес прибора маленький. Естественно, что на кривые и очень неровные стены монтировать устройство будет несколько сложнее.

Особенности крепления бойлера на тонкую стену

В идеале водонагреватель следует крепить на прочные кирпичные, бетонные или блочные стены, поскольку прибор вместе с водой имеет довольно большой вес. Но иногда устройство нужно повесить на тонкое гипсокартонное, каркасное, деревянное, газобетонное или пеноблочное основание. В этом случае потребуется укрепление стены и использование специальных крепёжных деталей.

Непосредственно на деревянную стену крепить водонагреватель нельзя из соображений пожаробезопасности. Для начала её нужно хорошо заизолировать от нагрева, например, профильным железом, которое используется для кровли.

В остальных случаях используются специальные крепления:

  • спиралевидные нейлоновые дюбели;
  • металлический крепёж для монтажа бойлеров ёмкостью от 100 литров.

Если планируется вешать водонагреватель на стену из пенобетонных блоков, то потребуются металлические дюбели или специальные химические (клеевые) анкеры для пенобетона. Химический анкер — универсальный крепёж, способный выдерживать высокие нагрузки. Он отличается экологической безопасностью и устойчивостью к низким температурам.

Распорный дюбель удерживается в стене за счёт сил трения в распорном соединении, а химический анкер — за счёт адгезии специального клеевого состава

Крепление на клеевой анкер производится следующим способом:

  1. Высверливается отверстие с расширением канала путём вращения дрели под углом в разные стороны.
  2. Из отверстия удаляется бетонная пыль.
  3. Отверстие заполняется быстротвердеющей смесью, в которую вставляется крепёжная втулка или шпилька с резьбой.

Образовавшаяся конусообразная заглушка обеспечивает довольно высокую прочность крепления.

Для установки в пустотелые конструкции в отверстие вставляется анкерная гильза, а уже в неё закручивается шпилька

Виды водонагревателей

Устройство накопительного водонагревателя

Как известно, существуют . Перед тем как сделать свой выбор, стоит изучить краткую характеристику каждого типа и условия их эксплуатации.

Итак, проточный водонагреватель. Оптимальным вариантом его установки являются места с небольшим потреблением воды, то есть дача, квартира или маленький дом. Поскольку такой бойлер предусматривает моментальный нагрев протекающей воды, следует быть готовым к большим затратам электроэнергии. Водонагреватели такого типа разделяются на безнапорные и напорные. Местом установки первых является душевая кабина, в то время как напорные могут устанавливаться на всю сантехническую систему.

Различают проточные бойлеры с различной степенью защиты от попадания воды на основание корпуса. Бойлер с самой высокой степенью защиты – от струй воды – можно вешать даже в душевой кабине. Более того, проточный бойлер может быть оборудован переключателем мощности, защитной системой от воздушных пробок, системой защиты от жесткой воды, от перегрева и многими другими дополнительными функциями.

Накопительный бойлер или водонагреватель более популярен, поскольку именно этот тип бойлера как нельзя лучше подходит для малогабаритных квартир, его установка не требует замены электропроводки. Такой бойлер способен нагреть от 10-150 и более литров воды. Примечательным в них является и тот факт, что они достаточно компактны, надежны, экономичны и занимают относительно небольшую площадь полезного пространства помещения. Обязательным элементом накопительного обогревателя является бак, в котором бойлер накапливает горячую воду, поступившую под давлением из водопровода.

Накопительные водонагреватели различают по типу установки:

Схема подключения накопительного водонагревателя.

  • напольные – вмещают объем воды от 150 до 1000 л, поэтому в состоянии обеспечить горячей водой коттедж или загородный дом;
  • встраиваемые – предназначены для установки на кухне или в ванной комнате наряду со стиральной машиной;
  • настенные водонагреватели – устанавливаются на определенной высоте, вмещают от 30 до 150 л воды, считаются оптимальным вариантом для временного снабжения квартиры горячей водой и частичного снабжения горячей водой дачи, коттеджа или загородного дома.

Чтобы , следует учитывать некоторые особенности:

  • поскольку практически все модели водонагревателя предусматривают наличие защитного клапана от избыточного давления, потребуется доступ к трубам канализации для осуществления отвода воды;
  • необходимо определиться с выбором подходящего места, куда можно установить водонагреватель и все дополнительные коммуникации;
  • в связи с тем, что стена должна будет выдерживать нагрузку от веса обогревателя, монтаж необходимо выполнять на прочную бетонную или кирпичную стену;
  • накопительный водонагреватель рассчитан как на одну водоразборную, так и на всю систему;
  • во избежание потерь тепла желательно устанавливать водонагреватель ближе к месту подачи горячей воды;
  • правильно в процессе монтажа устанавливать запорные краны в систему горячей и холодной воды и к ним подключать гибкие шланги;
  • в период электромонтажных работ, подключая водонагреватель к сети, в распределительном щите необходимо установить автомат или УЗО соответствующий номиналу мощности подключаемого устройства; от распределительного устройства к водонагревателю необходимо проложить отдельный кабель соответствующего сечения.

Виды водонагревателей

В индивидуальных домах при отсутствии магистрали центрального водоснабжения воду получают из колодезных или скважинных источников, закачивая ее в бытовой водопровод с помощью погружных или поверхностных электронасосов (насосных станций). При этом для комфортного проживания потребитель нуждается в горячей воде, которую можно получать различными способами. Популярный вариант агрегата для подогрева воды – газовая колонка, монтируется в случае, если дом подключен к централизованной газоподающей магистрали.

При отсутствии газа в индивидуальном доме или квартире остается единственный удобный вариант нагрева воды (отопительный котел не имеет смысла рассматривать из-за технологических сложностей получения в нем расходуемой горячей воды) – применение различного вида электрических водонагревателей (бойлеров).

Еще один метод нагрева холодной воды для домов, лишенных электроэнергии и газа – дровяные (твердотопливные) колонки с общепринятым народным названием Титан.

Рис. 2 Как подключить Титан – обвязка и конструктивное устройство колонки на твердом топливе

Проточные. Представляют собой трубчатый электронагревательный элемент (ТЭН) в виде неизолированной спирали, помещенный в трубопровод, внутри которого протекает вода, включается только при водопотреблении.

Чтобы обеспечить сквозной нагрев большого водного объема до высокой температуры, понадобится значительная электрическая мощность прибора около 10 кВт (ее все равно не хватит для нагревания объемов воды, необходимых для одновременного заполнения ванны, принятия душа и мытья посуды). Данную мощность выдержит не каждая проводка в частном доме (для его комфортного снабжения горячей водой понадобится 20 кВт мощности нагревателя), а тем более в квартире.

Для подачи электроэнергии на водонагревательный прибор придется вести отдельную линию проводом большого сечения от электрического щитка, что не всегда приемлемо и ведет к значительным финансовым расходам. Поэтому проточный нагреватель – прибор для небольших объемов потребления горячей воды.

Рис. 3 Основные узлы проточного бойлерного водонагревателя

Накопительные.

Как правильно подключить бойлер

Водонагреватель нужно начинать монтировать лишь тогда, когда уже вся коммуникация подведена к месту установки. Если разводки труб нет, то придется сначала ее обустроить. Для холодной воды необходимо врезаться в водопровод. Делается это разными способами в зависимости от типа труб:

  1. Самым плохим вариантом является стальной водопровод, так как такая врезка – сложный процесс. Основную работу выполняет хомут “вампир”, имеющий врезной патрубок. Герметизация достигается с помощью резиновых прокладок. Затем просверлите отверстие, чтобы вода могла попасть на будущую линию к баку, после нарастите трубу до самого устройства.
  2. Наиболее распространенными трубами считаются металлопластиковые. Здесь вам поможет обычный тройник. Необходимо отрезать лишний участок трубы, затем установить тройник-фитинг.
  3. Врезка в пластиковые трубы не слишком сложна, но она требует наличие паяльной станции. Осуществляется подключение тоже с помощью тройника.

Если водопроводные трубы старые или покрыты слоем ржавчины, то рекомендуем их заменить, так как врезаться в такую линию будет сложно и опасно из-за возможных протечек.

Монтаж бойлера

Основные этапы установки водонагревателя: размечаем стену, сверлим отверстия, вкручиваем крючки, вешаем водонагреватель.

Заручитесь поддержкой одного или двух друзей, после спокойно переходите к установке прибора:

  1. Как говорилось ранее, подвешивать бак можно лишь за крепкую стену.
  2. Сделайте на стене разметку для будущих крюков, но не размечайте под самым потолком. Отступите 15-20 сантиметров от него, чтобы водонагреватель было удобно вешать.
  3. Для разметки пользуйтесь уровнем.
  4. Просверлите отверстия в размеченной области на длину, соответствующую размерам крюков.
  5. Вбейте в отверстия дюбели.
  6. Смонтируйте крюки или крепежную планку с помощью саморезов.
  7. С помощью пару человек подвесьте бойлер на крепления.

Как подключить бойлер к водопроводу

Схема подключения бойлера к водопроводу.

Включать обратный клапан в схему обязательно. Этот элемент защитит бак от избыточного давления в линии и не даст ему остаться пустым в случае отключения воды. На вход и выход устанавливают шаровые краны. Это не только облегчит использование бака, но и дает возможность без перекрывания воды во всей квартире обслужить или отремонтировать водонагреватель. Желательно также монтировать кран для аварийного слива с “холодной” трубы. Элемент позволяет воспользоваться получить доступ к воде, когда ее отключили вовсе. Вентиль устанавливают выше обратного клапана. Дополнительно можно поставить фильтр грубой очистки. Он поможет дольше сохранить “внутренности” водонагревателя в хорошем состоянии.

Правда, на схеме не обозначены перекрывающие шаровые краны. Их устанавливают на входе и выходе. Причем на входе вентиль ставится ниже обратного клапана.

Как подключить бойлер к электричеству

Схема подключения бойлера к электричеству через УЗО с использованием отдельной электрической линии.

Накопительные приборы имеют относительно невысокую мощность, поэтому не требуют улучшенной проводки. Вы можете свободно подключить устройство в розетку или хороший удлинитель. Но мы все же рекомендуем провести отдельную линию для водонагревателя:

  1. Чтобы не “колечить” стену, проведите провод по плинтусу или под потолком, закрепив его с помощью специальных креплений.
  2. Ведите кабель от счетчика, а не от коробки или розетки. Это поможет существенно разгрузить вашу внутреннюю проводку.
  3. Обязательно установите автоматический выключатель около счетчика или бака.
  4. Выбирайте медный кабель сечением 2-4 мм с толстой обмоткой.

Еще одно необязательное, но рекомендованное действие – заземление.

Нюансы подключения проточного водонагревателя

Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.

Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.

Специалисты рекомендуют:

  • монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
  • если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
  • поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
  • перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.

Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!

Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».

Схема установки

Следующим важным моментом установки водонагревательного бака является подсоединение его к водопроводным трубам. В интернете существует масса видео уроков по этой теме. Но можно воспользоваться и данной инструкцией. На рисунке показана схема установки водонагревателя.

Подводка делается следующим образом:

  1. Красными стрелками показано движение горячей воды, а зелеными – холодной при установке электрического агрегата. На отводке от стояков (2 и 3) обязательно нужно устанавливать запорные краны (4 и 5).
  2. Вентиль (4) применяется для перекрытия подачи воды на бойлер, например, если потребуется ремонт агрегата или профилактическая очистка от накипи.
  3. Кран под номером 5 перекрывает подачу магистрального горячего водоснабжения, если используется подогретая вода из аппарата.
  4. Далее, продолжая установку бойлера, в трубы, идущие на квартиру, требуется врезать тройники (6 и 7), от которых пойдет разводка на аппарат.
  5. На отводке на аппарат рекомендуется установить вентили (8 и 9). Они пригодятся при профилактическом обслуживании агрегата, чтобы не отключать основную разводку. Также от этих кранов начинается подводка труб (10 и 11) к патрубкам устройства. Можно использовать трубы из металлопластика, гибкие шланги или полипропиленовые трубы.
  6. На подводке с холодной водой необходима установка предохранительного клапана (12). Этот элемент защищает агрегат от воздействия избыточного давления. Если в резервуаре аппарата образуется избыток давления, с помощью открывшегося предохранительного клапана вода будет сброшена в канализацию или специальную емкость через дренажную трубку (13).
  7. Выше предохранительного клапана устанавливается еще один тройник, а к нему присоединяется вентиль (14). С помощью этого крана можно сливать воду из устройства при необходимости. Такой же тройник с вентилем рекомендуется ставить и на трубу горячей воды, перед патрубком бойлера. Служит он в качестве подсоса воздуха для быстрого слива жидкости из аппарата. В рабочем состоянии должен быть закрыт.

Как установить водонагреватель своими руками на даче, если нет централизованной подачи воды? Чтобы обеспечить нормальную работу электрического водонагревателя, потребуется установка накопительной емкости для воды. Обычно ее располагают на крыше, но это не принципиально. Главное, чтобы высота накопительного бака над агрегатом была не менее 2-х метров.

Подключение к водопроводной системе

Сливное отверстие нагревателей этого типа независимо от модели обычно находится внизу. Сначала следует собрать и установить так называемую группу безопасности. Это набор клапанов и фитингов, призванный предотвратить различные аварийные ситуации, которые могут возникнуть во время работы прибора.

Вверху устанавливают переходник, который часто называют “американкой”. Далее навинчивают бронзовый тройник. К его нижней части присоединяют обратный клапан, который не дает воде вылиться обратно в водопроводную систему. К боковому ответвлению тройника присоединяют еще один тройник.

На схеме подробно представлено подключение накопительного водонагревателя: стояки горячей и холодной воды, водопроводные краны (1 и 2); запорные краны (3 и 4); обратный клапан (5); сливной вентиль (6)

На него крепят предохранительный клапан на 6 бар, чтобы обеспечить возможность в автоматическом режиме понизить давление внутри емкости, если оно достигло критического уровня.

К этому же тройнику присоединяют специальный компрессионный фитинг для водопроводной трубы. По ней при избыточном давлении из накопителя будет отводиться в канализацию часть воды.


Схема группы безопасности накопительного водонагревателя. Этот комплекс устройств предотвращает опасное опустошение емкости прибора и удаляет избыточную воду, если давление внутри превышает норму

После установки прибора обязательно следует убедиться, что отверстие клапана давления остается открытым, иначе устройство просто не сработает.

Все резьбовые соединения следует уплотнить и загерметизировать. Специалисты рекомендуют отвести на высыхание герметика не менее четырех часов.

На фото наглядно представлены и подписаны элементы группы безопасности накопительного водонагревателя

При установке устройства важно точно соблюдать последовательность их соединения

. Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы

При самостоятельном выполнении монтажа чаще всего используют , поскольку паять их относительно не сложно.

Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы. При самостоятельном выполнении монтажа чаще всего используют , поскольку паять их относительно не сложно.

Некоторые используют для этих целей гибкие шланги, но это решение себя не оправдывает. Как показала практика, такие элементы быстро изнашиваются.


Отдельные элементы группы безопасности накопительного водонагревателя соединяются при помощи резьбы. В соответствии с нормами эти места следует уплотнить и обработать герметиком

Понятно, что перед врезкой труб горячую и холодную воду, поступающую в квартиру, следует перекрыть. Между стояком холодной воды и нагревателем следует установить запорный кран, чтобы при необходимости можно было отключить воду, поступающую к устройству. Все соединения тщательно герметизируются.

Теперь нужно подвести еще одну трубу, которая соединит нагреватель с системой горячего водоснабжения в квартире. На этом участке понадобится еще один запорный кран: между стояком горячей воды и нагревателем.

Этот кран должен быть всегда перекрыт, чтобы подогретая вода из бойлера не попадала в общий горячий стояк дома. Снова нужно проследить за уплотнением и герметизацией всех соединений.

Запорный кран для холодной воды между нагревательным прибором и стояками должны быть установлены таким образом, чтобы в закрытом виде он не препятствовал поступлению воды к другим потребителям, отсекая только нагреватель.

А подключение к системе горячего водоснабжения нужно сделать так, чтобы при необходимости можно было восстановить поступление горячей воды с общего стояка на систему в квартире.

На этом подключение к водопроводной системе можно считать завершенным. Некоторые специалисты на этом этапе рекомендуют выполнить предварительную проверку: наполнить емкость водой, а затем слить ее и проследить, не появится ли течь. Такую проверку можно делать только после того, как герметик полностью высохнет на всех соединениях.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
