Самое большое в мире кресло и кресло-качалка
Китайцы любят удивлять чем-то необыкновенным – таким, чего нет нигде. Это относится ко всем категориям китайского производства, не только к пищевой промышленности и строительству.
В очередной раз они удивили мир, установив в торговом центре Шанхая кресло огромных размеров – высота 6,8 м, ширина – 7,7 м. Внешне оно больше напоминает диван, нежели кресло, но это его плюс – можно использовать в качестве сценической площадки, что и делалось не раз.
Посидеть на нем, конечно, не удается, но посмотреть на кресло-гигант и сфотографироваться рядом может каждый посетитель. К слову, такое украшение торгового зала привлекает немалое количество покупателей, приносящих ощутимый доход магазину.
От огромного кресла по оригинальности не отстает его собрат из городка Фаннинг (штат Миссури) – кресло-качалка. Установила его семья Саназро, владевшая небольшим магазином, чтобы привлечь покупателей. В небольшом городе это, пожалуй, самый необычный предмет.
Огромный предмет, несомненно, вызвал и до сих пор вызывает интерес во всем мире – в городок специально приезжают туристы, чтобы сфотографироваться возле него. Габариты кресла-качалки внушительны – высота 42м, вес – 14т. Изготовили кресло за 1,5 месяца.
Назначение стремянки
Из всего, сказанного выше, напрашивается вывод, что есть более простые бытовые лестницы, а есть куда более тяжелые, устойчивые, высокие и функциональные стремянки для профессионального применения. Отличить одну от другой в магазине достаточно просто:
- бытовые лестницы имеют куда меньший вес, так как изготавливаются из облегченных материалов и выдерживают, как правило, не более 100-120 кг. Высота у таких изделий небольшая, они легко складываются, а найти места для хранения можно в любой квартире;
- профессиональные стремянки отличаются усиленной конструкцией, причем сталь используется как единственный материал исполнения или же как преимущественный в сочетании с алюминием. Это максимально надежные и устойчивые лестницы, которые выдерживают вес от 120 кг, потому мастер может взять с собой достаточно тяжелый рабочий инструмент или даже другого мастера. Обычно профессиональные стремянки оснащаются дополнительными элементами, часто встречаются трансформеры и телескопические модели. Чисто визуально профессиональную стремянку можно отличить по завальцованным в профиль стойкам, более значительному расстоянию между ступенями и бОльшему сечению стоек и ступеней. Такие конструкции подлежат обязательной сертификации на предмет их безопасности.
Расчет
Для этого устройство условно делят на консольные и однопролетные балки, и вычисляют по соответствующим формулам нагрузку на каждую из них. Вычисление нагрузок на марши и площадки производится путем суммирования временных нагрузок, которые на них оказываются, и веса самой конструкции.
Оптимальные параметры подъемных элементов в основном зависят от ширины шага человека и вычисляются с помощью несложной формулы:
Эмпирическим путем выяснено, что при восхождении человек тратит примерно в два раза больше сил, чем при движении по плоскости. Исходя из этого, доказано, что лестница будет безопасной и удобной, если будет верна формула 2a+b = 600÷640 мм, где а — высота подступенка, мм; b – ширина подножки, мм; 600÷640 мм – усредненная длина шага человека по плоскости.
Важным параметром при строительстве является угол наклона конструкции:
- Оптимальным значением считается угол от 23º до 45º;
- Наклон менее 23º позволяет вместо лестницы соорудить небольшую наклонную площадку – пандус;
- Угол более 45º характерен уже не для маршевых, а для приставных устройств.
- На лестницах с большим углом наклона – 40º -45º, движение вниз можно осуществлять только спиной вперед.
- Для винтовых конструкций наиболее приемлем подъем в 25º -35º.
Угол наклона увеличивают чаще всего для экономии полезной площади, ведь чем более пологой будет конструкция, тем больше места в помещении она займет.
Зная высоту этажа и угол наклона, а также параметры ступеней, их количество проще всего определить графическим путем. Если высота ступеней не определяется целым числом, ее значение можно округлять с точность до миллиметра. Главное, не забыть потом учесть полученные минимальные погрешности. Добавить их лучше к высоте самой нижней ступеньки, чтобы остальные получились одинаковые, так как разные запрещены по технике безопасности.
Подведем итоги
Из всего выше сказанного, можно сделать вывод, что отклоняться от стандартных размеров ступеньки крайне нежелательно, но, при отсутствии других вариантов, допустимыми отклонениями можно считать: для длины – 280-300 мм, для высоты проступи – 140-160 мм.
Модель 15. Mack Titan
Автопоезд Mack Titan длиной 1474 метра создали в Австралии, причем с целью то ли поставить рекорд, то ли показать возможности машиностроения. 112 платформ сцепили друг с другом, сформировав конструкцию массой 1300 тонн. В течение шести часов автопоезд готовили к движению. Протяженность маршрута составила 140 метров. Местный водитель Джон Аткинсон, умудрившийся проехать это расстояние, стал знаменитым.
Понятно, что большинство из перечисленных выше автомобилей подавляющее большинство россиян никогда не видели и, скорее всего, не увидят. Да и иностранцам они в диковинку. Одни из этих машин снимают в кинофильмах в качестве реквизита для тех или иных сцен, другие покупают богатые люди специально для развлечений, а третьи являются специализированными механизмами для выполнения особых работ.
Как рассчитать высоту ступеней лестницы

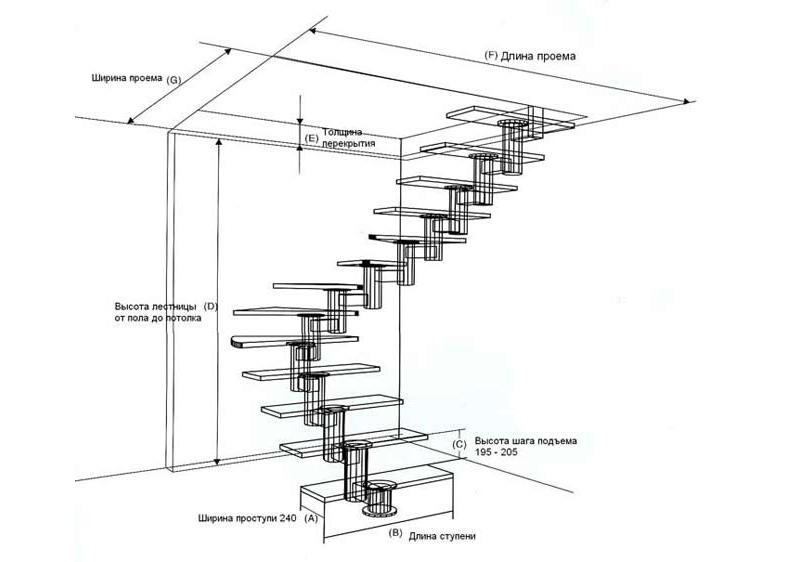

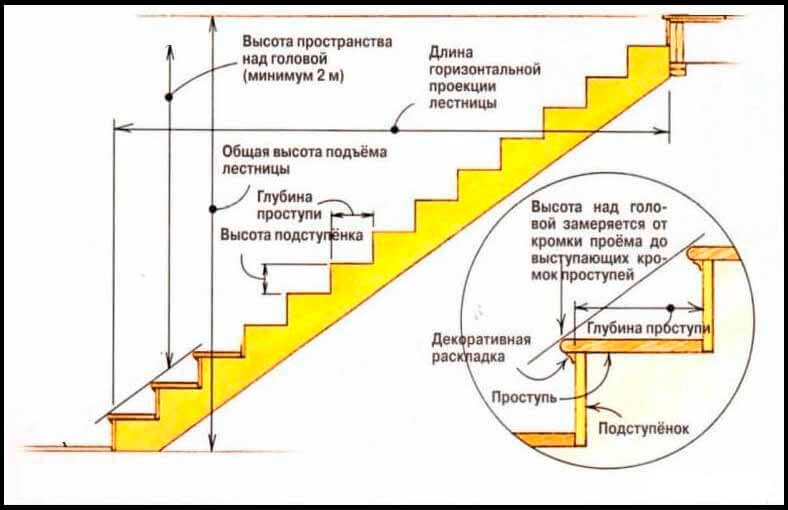

Обычно расчет начинается с определения доступного пространства – сколько места можно выделить при выбранной планировке.
Для этого необходимо знать:
- длину проема;
- высоту межэтажного расстояния – замер производится от уровня чистового пола первого этажа до уровня чистового пола второго этажа (мансарды, чердака);
- толщину перекрытия;
- ширину проема.
Далее по этим данным и с учетом стандартов вычисляется количество ступеней.

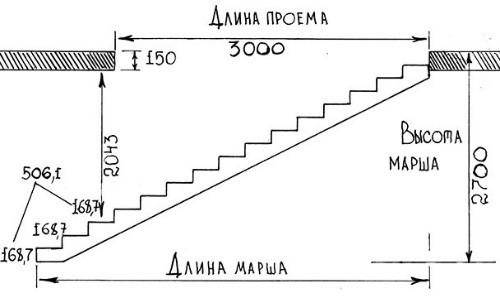

Пример: длина проема составляет 3 м, межэтажное расстояние – 2,7 м, толщина перекрытия (деревянные балки с подшивкой вагонкой снизу и настилом шпунтованной доской сверху) – 150 мм. Ширину проема принимаем равной 1 м. Уже понятно, что при такой ширине два пролета разместить нельзя – придется ограничиться одним. Рассчитываем количество ступеней и угол наклона:
Важно учитывать, что длина проема и длина горизонтальной проекции (длина марша) совпадают не обязательно. Это связано с тем, что необходимо обеспечить высоту пространства над головой пользователя не менее 2 м. При высоте межэтажного перекрытия 2,7 м первые три или даже четыре ступени можно расположить за пределами проема, а при высоте 2,5 м – только одну-две
При высоте межэтажного перекрытия 2,7 м первые три или даже четыре ступени можно расположить за пределами проема, а при высоте 2,5 м – только одну-две.
Итого:
- необходимо подняться на 2,7 м. Берем высоту ступени лестницы по ГОСТ 23120-2016 или ГОСТ 9818-2015. Для 15 ступеней получаем высоту проступи 180 мм, для 16 – 168.7 мм;
- проверяем, соответствует ли при таких параметрах ширина проступи нормам. Если размещать ступени только в проеме, получим 3000/15 = 200 мм или 3000/16 = 187,5 мм. Выведя три ступени за пределы проема, получим 3000/12 = 250 мм или 3000/13 = 230,6 мм. Соответственно длина марша увеличится на 3х250 мм = 750 мм или 3х230,6 мм = 691,8 мм.
Далее в зависимости от того, можно ли в существующей планировке действительно вынести ступени за пределы проема, выбираем количество ступеней – 15 или 16.

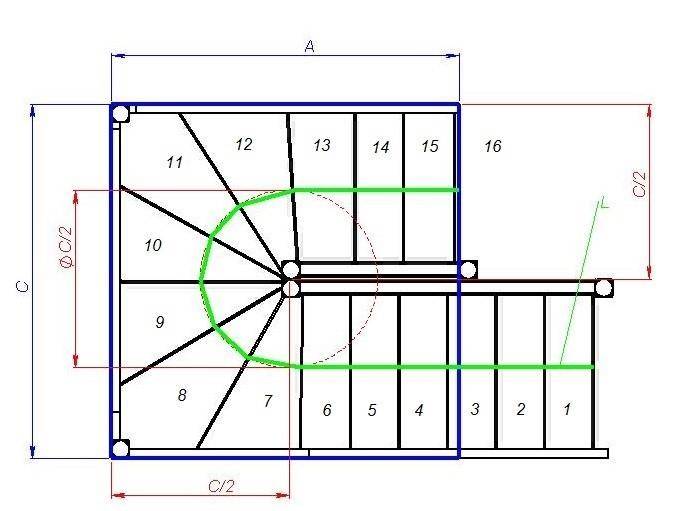

Если есть возможность устроить двухпролетную или с забежными ступенями лестницу, задача расчета с одной стороны усложняется, с другой – позволяет получить стандартную высоту ступени без уменьшения проступи.

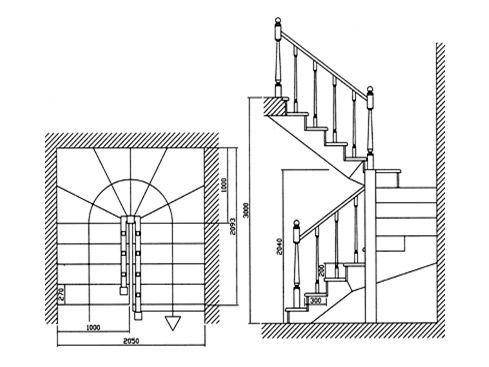

Пример: П-образной формы, та же высота межэтажного перекрытия, та же ширина пролета – 1 м.
Общая ширина проема при этом будет не 2 м, а 2,05 м – необходимо место для установки перил и технологического зазора между ступенями. Поскольку в забежных лестницах каждая ступень поднимает пользователя на одинаковую высоту, делим высоту проема на удобную для использования высоту проступи – например, 180 мм. Получаем те же 16 ступеней, что и предыдущем примере. Однако за счет П-образного поворота (на 180 градусов) на шести забежных ступенях можно взять большую ширину проступи – 25 см. Тогда, при учете сохранения ширины проступи на всех ступенях по линии хода (на рисунке показана зеленым) и выбранном размере, проем получится шириной 2,05 м и длиной
Здесь 1000 мм – размер от оси поворота лестницы до стены, равный ширине пролета.
Таким образом, в зависимости от компоновки сохранении нормы ширины ступени лестницы, можно получить почти квадратный проем 2х2,25 м, что иногда выгоднее, чем длинный – 3 и более метра – метровый по ширине проем.
Для лестницы с площадкой расчет схожий, но проем увеличивается на то число ступеней, который в предыдущем варианте были забежными.
Пример: при тех же параметрах и повороте лестницы на 180 градусов, но с площадкой, число ступеней в двух маршах будет 16. Соответственно, в марше по 8. Площадка – прямоугольник с длиной в две ширины марша плюс зазор и шириной в ширину марша, то есть в нашем случае 2,05 на 1 м. Каждый марш имеет длину
следовательно, общий проем составит 2,05х3 м. Вывод – лестницы с забежными ступенями компактнее.
Lange Jammer, Берлин – 1 км
Район Märkisches Viertel в Западном Берлине какое-то время был заброшен и полуразрушен, но в середине 60-х началось его возрождение, одним из символов которого стал километровый дом Lange Jammer. Выполненный в стиле модернизм, он имеет довольно непрезентабельный вид, наводящий на некоторых уныние и тоску.
Оттого и название такое «говорящее»: Lange Jammer можно перевести как «долгий плач», хотя некоторые предпочитают варианты «вопль» и «нищета».
В 1975 году об этом доме даже был снят фильм, автор которого охарактеризовал его как «монотонный объект для бедняков, в котором у жильцов пропадает всякое желание к чему-то стремиться, а само здание служит рассадником бандитизма, наркомании и других человеческих пороков».
Расчет элементов системы
Планировка прямой и поворотной маршевой конструкции выполняется по общему принципу. Чтобы рассчитать лестницу на второй этаж, нужно замерить:
- высоту (H) от пола первого этажа до пола второго этажа. Если чистовой пол не сделан, к полученному числу прибавьте толщину стяжки, подложки, напольного покрытия;
- длину проема — от торца перекрытия до крайней стены. Перепроверьте с разных сторон. Если значения разные, берите меньшее;
- ширину проема — расстояние между правой и левой стеной. Снова перепроверяем с двух сторон и берем минимальный размер.
Просчитаем угол наклона
Уклон зависит от площади дома и высоты его перекрытий. Лестница с наклоном 30-36 градусов получится компактной, но спускаться по ней будет затруднительно. Для уклона 40-45 градусов нужно большое помещение, поскольку такая деревянная лестница достаточно громоздкая. Чем меньше наклонность, тем опаснее передвигаться по маршу, чем больше, тем больше места занимает конструкция.
Правильный расчет ширины и высоты ступени обеспечит удобство передвижения вниз-вверх. Средний шаг человека — 63 см, высота шага — в 2 раза меньше (31,5 см). Нормативное значение, соответственно, 30 и 15 см.
Вычисляем наклон по формуле:
- 2x + y, где
- X — высота подступенка;
- Y — ширина проступи.
Если размер ступеней меньше 14,5 см, X удваивать не нужно. Чем ниже ступень, тем шире она должна быть.
Соотношение угла наклона (в градусах) / размера проступи (ш/в, см):
- 30/ 28/16
- 33/ 26/17
- 37/ 24/18
- 41/ 22/19
- 45/ 20/20.
Как правильно высчитать уклон простым способом:
На листе бумаги начертите прямоугольный треугольник., в котором:
- горизонтальный катет — горизонтальная проекция основания будущей лестницы;
- вертикальный — высота от пола до пола между этажами;
- гипотенуза — длина марша.
Острый угол в нижней части проекции — угол подъема. Если его значение в пределах норм, можно приступать к расчету ступеней.
Посчитаем ступени
Уклон марша составляет 40-45º. Рассчитаем количество ступеней по формуле:
- 2A + B=60-64 см, где
- A — высота подступенка;
- B — ширина проступи;
- 60-64 — средний шаг человека.
Допустим, A=14-17. Считаем ширину проступи B:
60-15х2 или 64-15х2 = 30 или 34 см.
Недостаток ширины можно компенсировать выступом.
Высчитываем количество элементов в марше:
высота H/высота шага (подступенка) = количество
Оптимальная высота подступенка, рекомендуемая СНиП — 15-19 см. Если результат — дробь, округляем до целого.
Предположим, H=280 см. Посчитаем:
- 280/15 =18, 6
- 280/16= 17,5
- 280/17=16,4
- 280/18=15,5
- 280/19=14,7
В марше можно делать от 14 до 19 ступенек (большее значение округляем в большую сторону, меньшее — в меньшую). Если межэтажная лестница с площадкой, планируем площадку на всю ширину проема, длиной 1м и размещаем ее на чертеже.
Просчитаем точное количество ступеней на одном пролете:
длина шахты минус длина площадки / ширину проступи
На нашем примере получается:
200/25 (ширина проступи по СНиП) = 8
При имеющихся габаритах на нижнем и верхнем марше размещается по 8 ступеней и девятая — площадка, которая считается, как ступень. Всего лестница состоит из 17 ступеней.
Рассчитаем шаг по формуле:
межэтажная высота (H)/ количество ступеней = высота шага (подступенка)
Посчитаем на нашем примере — 280/17=16,47 . Округляем до 16,5 см.
У нас получилась удобная лестница из 17 ступеней, с высотой шага 16,5 см и проступью шириной 25 см.
Поскольку мы в процессе подсчетов округляли дроби, нам нужно куда-то девать отклонения. Например, погрешность 0,03 см по высоте подступенка уйдет на нижнюю ступень, которую будем делать короче остальных на 5,1 мм (17х0,3).
Правильность расчетов проверяем на месте — рисуем карандашом на стене проекцию ступеней с заданными габаритами. Вы сможете узнать, мешает ли вам окно, дверь, радиатор и скорректировать расчеты.
Расчеты
Поднимаясь, человек тратит удвоенное количество энергии по сравнению с горизонтальным перемещением. Французский инженер Франсуа Блондель в XVII столетии вывел универсальную формулу для расчета ступеней, она актуальна и в настоящее время. Двойная высота подступенка увеличенная на проступь равна усреднённому значению длины человеческого шага, его величина от 600 до 640 мм, то есть 2a+b=600. Иногда используют упрощенную формулу: a+b=450±20 мм. Она также называется формулой безопасности.
Чтобы нога полностью ступала по лестнице, проступь делают шириной от 20 до 32 см, с высотой подступенка от 10 до 16 см, оптимальное соотношение 2 к 1. Увеличение или уменьшение проступи создаст трудности при подъёме и спуске. Когда конструкция не позволяет сделать проступь оптимальной ширины, делают «нависание» верхней ступеньки над той, которая ниже, размер не больше 5 см.
Угол наклона выбирается из доступного пространства. Чем он больше, тем меньше места занимает лестница. Интервал 23-37о. Когда подъём меньше 23о устанавливают наклонную площадку, а если свыше 45о, то резко затрудняется спуск.
Чтобы рассчитать, сколько будет ступеней, надо знать высоту этажа и угол наклона. Первый параметр определяется из разницы отметок от верхнего этажа до уровня пола, сюда включается толщина перекрытий и «одежда» полов. Например: на полу первого этажа лежит плитка, а на втором паркет, который уложен на лаги. Соответственно в расчеты включается каждый слой. Чаще всего применяется высота этажа от 2,7 до 3,3 метра с шагом кратным 3. Тогда расстояние от потолка до пола составит 2,4 метра. Это даёт возможность легко рассчитать лестницу, где каждая ступенька будет отвечать требованиям предъявляемым формулой безопасности. При нестандартной высоте, величина подступенка получится дробной. Остаток закладывают в нижнюю фризовую ступень, делая рядовые с одинаковой высотой. Угол наклона определяется из конструктивных особенностей объекта и места расположения лестницы. Зная, как она расположена на объекте и расстояние между этажами, число ступеней можно вычислить графическим методом, затем, с использованием формулы безопасности определить ширину проступи. В масштабе изображается марш и соизмеряется с высотой этажа.
Если сделать различную высоту рядовых ступеней, то это может привести к последующим травмам во время спуска. Большинство людей, передвигаясь по лестницам, не смотрит под ноги, так как они в основном одинаковы. А тут, при спуске, человек ожидает найти ступеньку, производится перенос веса тела на ногу, но она не находит ступеньку. Из-за 2 см можно свалиться с лестницы. Поэтому удобная высота ступени лестницы отнюдь не надуманная величина.
Когда высота этажа отклоняется от стандартов, чтобы высота ступеней получилась одинаковой, правила допускают занизить уровень этажной площадки против уровня пола всего этажа. Лучше всего обойтись без порожка, выравнивание делать как пандус. Это будет практически не заметно, так как уклон составит несколько миллиметров. Если на площадке есть двери, то один из вариантов оборудовать полы порогом, допусти в соответствии с нормами.
Иногда, при строительстве частных домов, под лестничные марши выделяется мало места, тогда застройщики уменьшают ширину проступи. Среднестатистическому человеку становится тяжело перемещаться по такой конструкции. Чтобы рассчитать оптимальный размер ступеней применяют графический метод. Он основан на усреднённой длине шага человека, которая по горизонтали около 62 см. Без затруднений он может поднять ногу не выше половины этого значения приблизительно на 31 см. Суть очень проста: на оси по горизонтали откладываются «шаги», по вертикали их половинки. Затем наносится сетка. Выбирая наклон лестницы в соответствии с правилами, сразу видна ширина и высота ступеней.
Используя формулы или графический способ нетрудно рассчитать параметры лестницы. Главное соблюдать стандарт, учитывать критерии удобства и безопасности.
Watch this video on YouTube

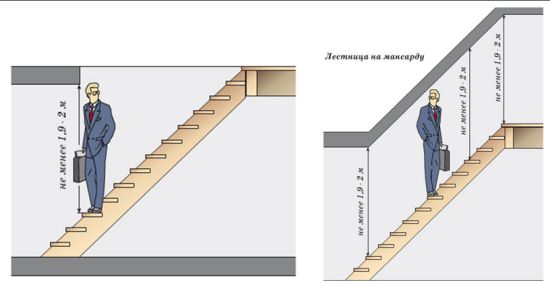

Допустимая высота лестницы
Лестница может быть, и метровая, как Stabilo, и самая большая по ширине в мире 700 м, но нужно грамотно подобрать угол уклона, чтобы конструкция была пригодной для эксплуатации и соответствовала нормам ГОСТ. Есть ряд показателей, которые категорически запрещается устанавливать самостоятельно, даже, если вы владелец Нивы 4х4, у которой подступенка 3х10, так как каждый критерий зависит от предыдущего и должен быть просчитан максимально тщательно.
Очень важны:
- Длина лестничного марша.
- Габариты лестничного проема.
- Расстояние между уровнем чистого пола первого и второго этажа.
- Количество подъемов.
Стоит заметить, что для того, чтобы определит уклон лестницы для комфортного перемещения, нужно брать за основу длину шага человека по прямой. В среднем, длина шага составляет 63 см.
Так как, при ходьбе верх, шаг укорачивается вполовину, то, соответственно, он будет составлять примерно 31,5 см. Самым удобным углом, а также прописанным в стандарте ГОСТ, считается наклон в 45?. Превышение нормы считается недопустимо.
Особенности лестничных конструкций
При проектировании лестницы в доме важно учитывать её конкретное назначение. Так, например, для подъема на верхний этаж необходимо обустроить такой проход, чтобы можно было без затруднения подняться одному человеку вместе с грузом. При этом для высоты на этаж более 4 ступеней необходимо установить поручни, которые могут сократить ширину прохода
При этом для высоты на этаж более 4 ступеней необходимо установить поручни, которые могут сократить ширину прохода.
Устройство безопасной лестницы в частном доме может быть связано не только с обустройством подъема на этаж, дополнительно может требоваться устройство конструкции для хозяйственных помещений и бытовых пристроек, выхода на чердак или мансарду, спуска в подвал. Не стоит забывать и о вспомогательных пожарных сооружениях.

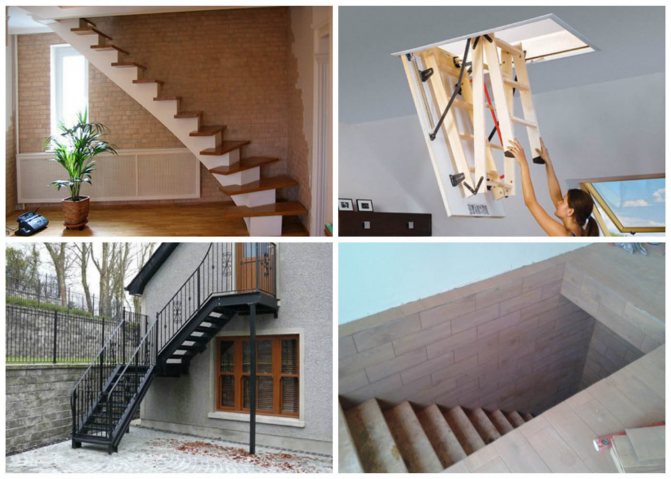

Различают следующие виды лестниц для частных домов:
- внутренние и наружные,
- межэтажные и уличные,
- пожарные и эвакуационные,
- мансардные,
- чердачные,
- подвальные.
Для каждого типа сооружения предъявляются различные требования.
Разновидность лестничных конструкций для частных домов
Пример расчета лестницы
Для примера расчет прямой лестницы.
Шаг считается по формуле:
2 х + у = z,
где х – высота ступени,
у – ширина проступи,
z – ширина шага.
Если высота ступени 15 см, ширина проступи 28 см, получим
2Х 15 + 25 = 58 см.
Такой шаг близок к нормативу, поэтому можно установить ступени с такими параметрами. Если увеличить длину проступи до комфортных 30 см, получим оптимальный шаг – 60 см.
Количество ступеней считаем по формуле:
а : в = с
где а – длина пролета,
в – высота ступеней,
с – количество ступеней.
Если исходная длина марша 2,5 м и высота подступенка 15 см получим:
250 : 15 = 16,6
Округляем до 17.
В итоге получили лестницу с длиной марша 2, 5м, высотой ступеней 15 см, глубиной проступи 30 см и 17 ступенек.
Как рассчитать площадь помещения с лестницей
Сколько занимает места лестничная клетка? Какова жилая площадь, где есть лестницы, какими должны быть требования? Какое значение допустимое, а какое оптимальное? Подсчет всегда определяют нормы, считать можно в специальных онлайн-сервисах, куда вы просто вводите значения, а вам предстает новая расчетная программа. Так делают во всем мире.
Создавая проект лестничной конструкции, нужно знать, какими параметрами и характеристиками она будет описываться
Площадь лестницы складывается из суммы нескольких деталей:
- Если лестница обычная, без индивидуальных тонкостей, определите число будущих ступеней, и это значение умножьте на площадь одной ступени;
- Если лестница в два или три марша, правило другое: к уже выше озвученной величине добавляется площадь клетки лестницы (эта цифра поможет определить оптимальную нагрузку сооружения на конструкцию здания).
Расчет для лестничной площадки зависит от предназначения помещения. Если лестница связывает жилые помещения, уклон марша лестницы должен быть с соотношением 1 к 2. Так определяют размеры ступеней. Всегда лучше спланировать марши с четным числом ступеней. Но должно быть их не больше 16.
Преимущества складных лестниц
Кроме абсолютной универсальности, стремянки обладают следующими достоинствами:
- Относительно небольшие размеры и малый вес, вследствие чего лестницу легко поднимает один человек, а в сложенном состоянии предмет не занимает много места.
- Простая конструкция и легкость эксплуатации. Для использования лестницы не нужно иметь специальных навыков или «ладить» с техникой.
- Устойчивость и надежность конструкции, благодаря чему обеспечивается должный уровень безопасности при любых видах бытовых, ремонтных или монтажных работ.
Читать еще: Как красиво разместить фоторамки на стене
Надежность и устойчивость взятых в прокат моделей стоит проверять особенно тщательно.
Выбор удобной стремянки может основываться на личных предпочтениях – стальные лестницы весят намного больше алюминиевых, но считаются более надежными.
Какие материалы используются для лестницы длиной 2,5 м
Какова должна быть длинная и большая лестница, которая лучшим инженерам даже и не снилась.
Например, длина которой варьируется от 1200 – 2700, 2800 мм:
- Красивая.
- Массивная.
- Стильная.
В первую очередь, стоит обращать внимание на прочность конструкции и на материалы, из которой она изготавливается. Идеальные лестницы принято считать это те, в изготовлении которых используются ЖБИ, а также швеллер и профтрубы. Чтобы лестничные сооружения прослужили как можно дольше, материалы должны быть высшего качества и с отличными характеристиками
Если планируется проведение лестницы на второй этаж и с пролетом 4х4 м (444 мм), причем она будет деревянной, то нужно выбирать не просто палки, а она должна быть из цельной древесины, которая обладает высокими техническими эксплуатационными свойствами
Чтобы лестничные сооружения прослужили как можно дольше, материалы должны быть высшего качества и с отличными характеристиками. Если планируется проведение лестницы на второй этаж и с пролетом 4х4 м (444 мм), причем она будет деревянной, то нужно выбирать не просто палки, а она должна быть из цельной древесины, которая обладает высокими техническими эксплуатационными свойствами.
Высокая лестница – это единое целое с конструкцией помещения, если быть точнее, с его несущими стенами, так как они прочные и имеют жесткую опору. Для того чтобы впоследствии не пришлось перестраивать конструкции, или же вовсе сносить их из-за несоответствия таким данным, как нормы размеров пролета, следует использовать основные стандарты по обустройству лестницы перилами.

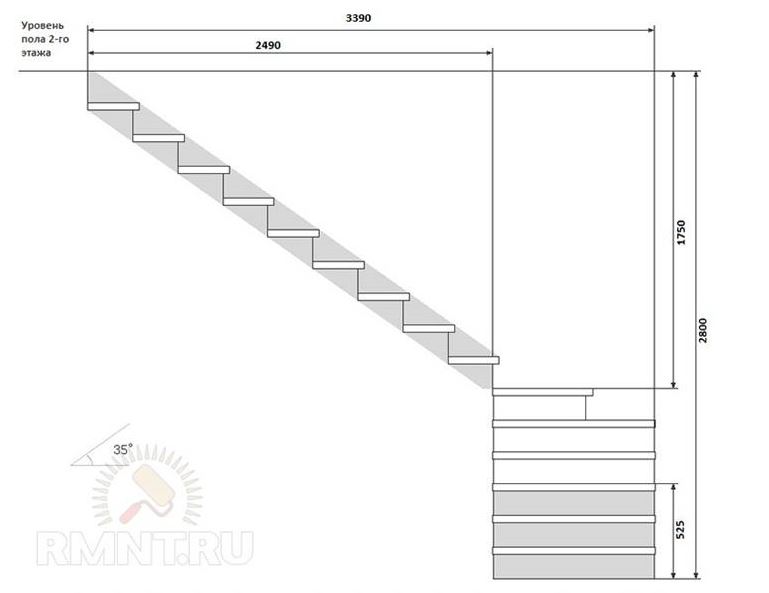

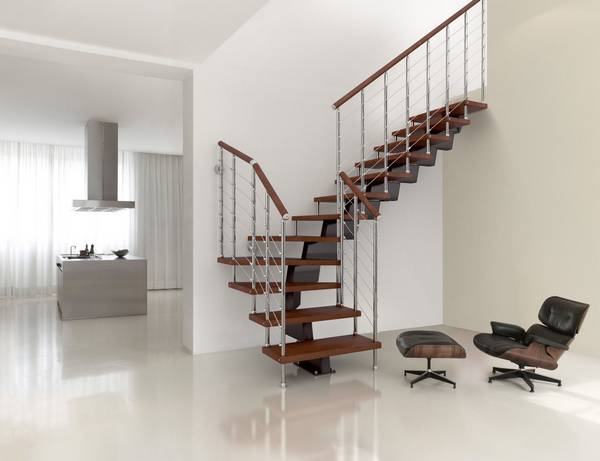

Расчет лестницы с площадкой и поворотными элементами
Прямые конструкции маршей занимают большое место при монтаже, поэтому в загородном доме или на даче, где нет больших площадей, для экономии пространства применяют изделия с поворотными площадками или винтовые. Расчёт таких сооружений не сложнее прямых, если учесть следующие моменты:
- Площадка является продолжением марша с сохранением высоты ступени.
- Габарит площадки равен ширине марша, но для поворотных видов на 180о этот параметр должен увеличиваться и должен быть не меньше 130 см.
Размеры среднестатистической поворотной лестницы
В нашей статье “Строим лестницу на 2-й этаж с поворотом” вы можете более детально познакомиться с данным вопросом.

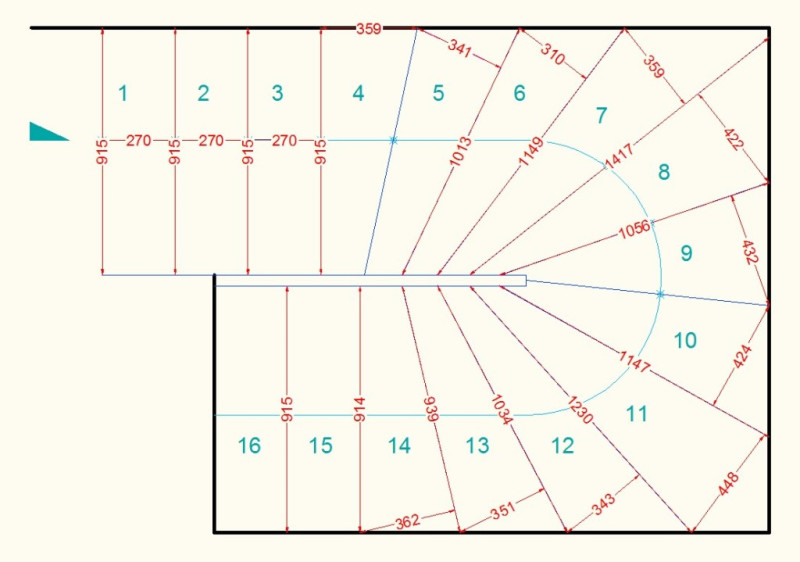

При наличии в проекте забежных ступеней следует учитывать, что:
- При повороте на 90о оптимальное количество ступеней составляет 3.
- Все элементы ступеней в виде клина должны входить в квадрат плоскостной проекции.
- Ширина забежных ступеней не должна превышать 40 см.
- Радиус поворотной кривизны элементов составляет от 30 см.
- Размер проступи не превосходит 10 см.

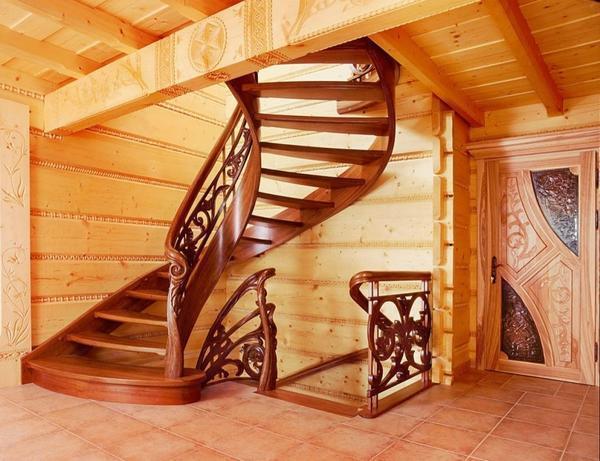

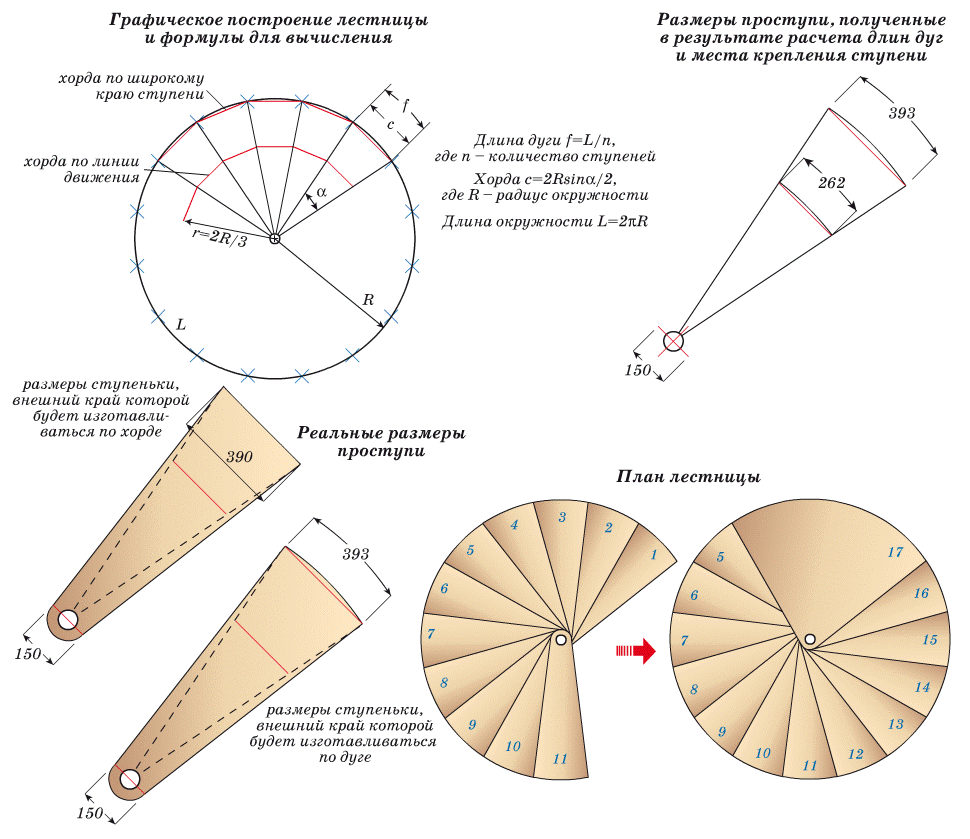

При расчёте винтовых лестниц следует учитывать:
- Перемещение производится вокруг столба.
- Размер ступеней различается по форме (трапеция, клин).
- Средний размер ступени по ширине не должен превышать 20 см.
Расчет среднестатистической винтовой лестницы
Кроме того, создание винтовых лестниц своими руками имеет ряд других нюансов, которые важно учитывать
Нормы
Существуют общепринятые нормы, обеспечивающие комфортный шаг и удобное движение по подъемной конструкции.
Для обеспечения таких условий длина ступени должна быть равна 300 мм, а ее высота – 150 мм. Такие пропорции давно и успешно опробованы на практике, и основываются на средней длине человеческого шага и многих других параметрах. Отклонения от этих норм даже на сантиметр приводят к ухудшению качества эксплуатации устройства, вам постоянно придется контролировать свои шаги.
- К примеру, подъем ступени часто увеличивают в жилых домах или других строениях для экономии полезной площади, соответственно уменьшая их количество, что значительно сокращает площадь, занимаемую лестничным полотном. Однако увеличение стандартного размера даже до 160 мм значительно скажется на эксплуатационных характеристиках. А если этот параметр увеличить до 200 мм, подниматься придется, прилаживая немалые усилия и максимально увеличивая шаг.
- В случае уменьшения подъема ступенек, что иногда практикуется в школьных и других детских заведениях, взрослому человеку придется буквально «семенить» ногами и постоянно спотыкаться.
Расчет длины и высоты
Не меньшее значение имеет соблюдение стандартных размеров длины ступеньки. Данный параметр больше 300 мм иногда допускают в торговых центрах, банках и других помещениях общественного назначения с постоянно движущимся потоком людей. Но это также привносит свои неудобства – нестандартная длина заставляет человека делать либо один более широкий шаг, либо несколько мелких на одной подножке. Это, конечно, не критично, но доставляет определенный дискомфорт. В частных домах, опять же для уменьшения габаритов конструкции, иногда делают длину подножки меньше положенной. Это приводит к неустойчивому положению ноги и постоянному спотыканию, вследствие чего увеличивается степень травмоопасности конструкции.

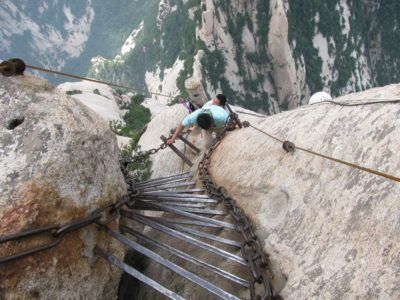

Лестница на гору Хуашань, Китай
Для того, чтобы совершить паломничество на Цветочную гору (Hua Shan), одну из священных гор даосизма, придется вскарабкаться по ужасающей вертикальной лестнице. Количество ступеней в ней неизвестно до сих пор: все, кто пытался их сосчитать, сбивались со счёта из-за неудержимого страха.
Лестница на гору Хуашань, Китай
Высота лестницы — 2130 метров и взбираться на вершину нужно по цепям, при том, что большую часть пути приходится преодолевать в густом тумане. Заключительным этапом восхождения станет подъём по Ребру Синего Дракона — полностью вертикальной лестнице, с обеих сторон которой располагаются высочайшие обрывы.
Эта достопримечательность пользуется популярностью у китайских паломников, а вот туристы предпочитают не трепать себе нервы и подниматься на вершину горы по фуникулёру.
Статуя Будды в Лэшане, 71 метра, Китай
Уникальность этой китайской статуи – ее возраст. Неслучайно она входит в список объектов Всемирного наследия ЮНЕСКО. Более 1000 лет скульптура являлась самой высокой на планете. Облик Будды высечен прямо в толще скалы Линъюньшань в провинции Сычуань, около места слияния трех рек. Голова божества высится вровень с горой, а стопы упираются в воду. На соседних со статуей стенах высечено более 90 каменных бодхисаттв.
Работы над монументом начались во времена династии Тан в 713 году, продлились они около 90 лет. Только лишь голова Будды имеет высоту в 15 метров. Размах тела божества составляет около 30 метров. Но до середины XVII века вся статуя кроме головы была скрыта тринадцатиэтажным храмом. Но постройка сгорела, открыв взору величественное творение.
Длина лестницы
Рассчитать длину лестничного марша можно достаточно простым способом. Для этого потребуется вычисленное ранее количество ступеней в марше, за вычетом одной, и их расчетная ширина (или глубина). Эти показатели просто перемножаются между собой.
Немаловажную роль при расчете и проектировании деревянной лестницы играет высота просвета между горизонтальной плоскостью ступени и самой нижней частью потолочной конструкции, находящейся перед лестничным проемом. Расстояние по вертикали здесь должно быть более, чем 1,90-2,00 метра, чтобы поднимающийся или спускающийся человек высокого роста не смог случайно травмироваться.
Отнестись к расчету деревянной лестницы следует со всей ответственностью. Грамотное проектирование и соблюдение технологии монтажа обеспечат оптимальные условия ее эксплуатации.
