Ревизионный колодец для канализации: 6 видов

Виды канализационных колодцев

Факторы, по которым классифицируются ревизионные камеры:

• основная рабочая функция;
• место установки;
• материал конструкции.

По основной функции различают такие виды колодцев для канализации:

1. Линейный — монтируют на прямых участках без перепадов в горизонтальном расположении. В нем есть только 2 отверстия (входное и выходное), расположенные напротив по одной линии. Прямой канализационный трубопровод наименее подвержен возникновению аварий. Необходимость в смотровом колодце на нем возникает, если длина превышает 35 м.
2. Поворотный — устраивают в местах, где подземные коммуникации меняют направление. Эти участки наиболее часто подвергаются деформации, засорам. Вход и выход в колодец находятся на одном уровне, но под углом. По правилам поворот не должен превышать 90°.
3. Узловой — используют в месте соединения нескольких трубопроводов. У него самые большие размеры. Патрубков бывает разное количество в зависимости от назначения узлового соединения. Здесь может происходить разделение одного впуска на несколько рукавов или 2-3 потока собираются в 1.
4. Перепадный колодец отличается сложной конфигурацией. В нем трубы переходят на другой уровень. Вход расположен выше, выпуск — ниже.

Разновидности канализационных колодцев.

Различия в функциональности и конструкции несильно сказываются на устройстве — все виды колодцев имеют много общего.

Для изготовления используют различные материалы. На смену традиционному камню и кирпичу пришли железобетон, пластик, чугун, сталь.

Бетонные камеры можно сделать своими руками или воспользоваться стандартными деталями. Элементы готовых изделий устанавливаются, затем герметизируются.

Бетонный колодец хорошо противостоит давлению земли, но служит до 20 лет. Под постоянным воздействием сточных вод он постепенно разрушается.

Современная замена бетону — полимеры. Это прочные и герметичные гофрированные резервуары. Иногда используют отрезок пластиковой трубы большого диаметра. Чтобы она не деформировалась, защищают металлической сеткой.

Чугун долговечный, используют для смотровых колодцев многоэтажных домов. Применение для частной канализации затруднено сложностью монтажа из-за большого веса.

Инструменты и материалы для пластикового

Комплектация КДН будет зависеть от цели его использования:

• приобретается емкость диаметром около 2 м (это позволит человеку спускаться вниз для техобслуживания);
• уплотнители из резины;
• пластиковое герметичное дно;
• люк из пластика.

Пошагово: копка и установка пластикового

Весь процесс расписан пошагово:

1. Труба нужного диаметра отрезается согласно глубине. Это обязательно учитывалось, когда выполнялся расчет всей системы.
2. Далее выкапывается яма. Ее размер со всех сторон должен быть большим на 0,5 м. Это обеспечит комфортную работу.
3. Снизу трубы необходимо отмерить 0,5 м и сделать технологические отверстия для подсоединения трубопровода. Чтобы была полная герметичность, эти проемы оснащаются уплотнительной резиновой прокладкой.
4. Дно обязательно засыпается подушкой из смеси песка и щебня и заливается бетонной стяжкой.
5. Перед установкой трубы к ее нижней части герметично присоединяется дно. В качестве гидроизолирующего материала используется герметик или битум.
6. Когда стяжка на дне котлована высохла, опускается емкость.
7. К ней подключаются трубы. Все соединения должны быть герметичны.
8. Пространство между стенками земли и емкости засыпается смесью из гравия и песка. Все тщательно трамбуется.
9. На завершающем этапе происходит установка люка.

Монтаж

Установка смотрового колодца требует соблюдения требований СНиП. В них говорится, что лоток обязательно должен располагаться на плотной песчаной подушке. В зависимости от уровня промерзания грунт может понадобиться стеновой утеплитель. С этими целями котлован оборудуется глиняным или текстильным кожухом.

Общие требования по конструкции и установке колодцев:

Они должны располагаться на расстоянии друг от друга не менее 30 метров. Этот показатель зависит от диаметра магистрального трубопровода. К примеру, схема с трубой от 600 мм требует минимального расстояния между отводами 100 метров

Помимо этого, смотровые сооружения должны находиться на каждом «важном» участке канализационной системы;
Если выбран пластиковый отвод, то рекомендуется использовать кабельный тип трубопровода. Он отличается от классического гофрированной поверхностью, оснащенной многочисленными ребрами жесткости;
Для системы дренажа также важно, чтобы инспекционное сооружение не подмывалось грунтовыми водами.

Пошаговая инструкция по установке:

1. Подготавливается котлован. Выкапывается яма, которая на 50 сантиметров превышает размер колодца. После этого её стенки уплотняются, при необходимости выстраивается опалубка. По ней в дальнейшем можно залить защитный кожух;

2. На дно насыпается подушка из песка и щебня в равных пропорциях. Песок для смотрового колодца лучше брать речной – он более плотный;
3. После производится погружение лотка (отрезка трубы, диаметр которого не менее 600 мм), и герметизация днища. Если выбран пластиковый отвод, то это можно сделать своими руками. Для установки моделей из чугуна и бетона потребуется воспользоваться услугами грузоподъемной техники;

4. Выпуск трубы (канализации, водостока, дренажа) подключается к патрубкам колодца. Места стыков уплотняются, теплоизолируются и герметизируются. Чтобы в сети при эксплуатации не возникало перепадов давления отдельно нужно продумать вентиляцию смотрового отсека;

5. Свободное место по сторонам емкости засыпается песком и щебнем. Уплотняется. Через несколько дней процедуру нужно повторить;
6. Последней устанавливается крышка. Люки для смотровых колодцев подбираются по диаметру отвода и необходимым особенностям. Эксплуатировать канализацию можно будет уже через 3 дня после установки инспекционного сооружения.

Купить готовые смотровые колодцы можно в любых сантехнических магазинах, их цена зависит от марки и конструктивных особенностей. Например, модель от Uponor (300 мм) в СПб будет стоить 60 евро, а в Краснодаре – 58.

Сфера применения

В домашних системах применяются шахты небольшого диаметра. Для городской канализации используют широкие камеры со ступеньками, чтобы там могли разместиться два человека.

По цели использования колодцы бывают:

• Инспекционные – служат для осмотра проблемных участков.
• Дренажные – собирают воду во время ремонта подземных коммуникаций, затем оттуда ее откачивают насосом.
• Регулировочные – располагаются над кранами и задвижками.
• Для оборудования – в них находятся насосы, датчики, счетчики, в некоторых случаях греющие кабели.

Материалы для ревизионных колодцев выбирают в зависимости от того, где расположен объект и какова его цель.

Материалы изготовления смотровых колодцев

Смотровые колодцы могут быть промышленного или самостоятельного изготовления. Как правило, проект колодца согласовывается с эксплуатирующей организацией.

Промышленность предлагает различные варианты готовых смотровых дренажных колодцев выполненных из: бетона, полимеров или композитов. Колодцы самостоятельного изготовления дополнительно могут выполняться из кирпича, бута. У каждого материала есть свои плюсы и минусы.

При изготовлении дренажного колодца своими руками необходимо учитывать морозостойкость и влагостойкость материалов

Подавляющее большинство дренажных колодцев изготовлено из армированного бетона. Применение бетона имеет свои плюсы:

• отличное сопротивление выталкивающей силе воды;
• способность держать большие нагрузки;
• возможность изготовления вручную на месте сооружения;
• невысокая цена.

Армированный бетон имеет плотность примерно в 2,5 раза больше чем вода. Имеет большую массу и высокий коэффициент трения с окружающим грунтом, что хорошо компенсирует выталкивающую силу воды.

Вместе с тем большая масса бетона имеет свои минусы:

• необходимость применения грузоподъемной техники;
• сложность выполнения отверстия для ввода и вывода дренажных труб;
• необходимость обустройства подъездных путей на период проведения монтажных работ;
• невозможность добиться полноценной водонепроницаемости.

Композитные и полимерные смотровые колодцы заводской готовности могут применяться на трубопроводах до 400мм.

Сооружение пластикового смотрового колодца напоминает конструктор, фасонные и функциональные части хорошо подходят друг к другу. Для достижения необходимых размеров пластик легко распиливается

Современное градостроение все чаще использует полимерные дренажные колодца. Для этого есть ряд причин:

• простота монтажа;
• широкий выбор фасонных частей;
• высокая скорость сооружения;
• герметичность;
• малый вес.

Перевозка полимерных или композитных колодцев осуществляется обычным грузовым транспортом. Для сборки и установки колодца достаточно трех человек. Однако и у таких колодцев есть минусы:

• высокая цена;
• недостаточная устойчивость;
• изготовление по индивидуальным проектным данным стоит очень дорого.

При приобретении пластикового колодца необходимо обращать внимание на выдерживаемые нагрузки, особенно если колодец монтируется в пределах проезжей части. Галерея изображений
Фото из
Шаг 1: Сборка пластикового колодца начинается с установки днища на утрамбованное дно траншеи или котлована

Галерея изображений
Фото из
Шаг 1: Сборка пластикового колодца начинается с установки днища на утрамбованное дно траншеи или котлована

Шаг 2: Для устройства шахты от гофрированной полимерной трубы отрезается заданный проектом кусок

Шаг 3: На крайнее углубление гофры устанавливается уплотнительное кольцо, затем край с уплотнителем соединяется с днищем

После подключения к смотровому колодцу труб траншею или котлован заполняют послойно грунтом. В завершении на горловину шахты устанавливается люк

Установка днища пластикового колодца

Раскрой пластиковой трубы на элементы

Уплотнитель для соединения с днищем

Отсыпка грунта в траншею или котлован

Кирпичные колодцы имеют плюсы и минусы сходные с бетонными колодцами. К дополнительному преимуществу кирпичного колодца можно отнести простоту достижения заданных размеров. Однако такой колодец требует большего времени на возведение.

Кирпич удобно применять для получения необходимых размеров так как необходимые бетонные изделия не всегда есть в наличии

Подготовка основания

Чтобы правильно смонтировать канализационную шахту и подключить ее к системе труб, особое внимание нужно уделить обустройству дна котлована. Как правило, для сборки очистных сооружений используют ЖБ колодцы

В отличие от пластика и других материалов, они более долговечны, поскольку не боятся температурных перепадов и воздействия влаги

Однако в случае их монтажа потребуется дополнительная гидроизоляция, о который мы расскажем подробнее, но чуть позже

В отличие от пластика и других материалов, они более долговечны, поскольку не боятся температурных перепадов и воздействия влаги. Однако в случае их монтажа потребуется дополнительная гидроизоляция, о который мы расскажем подробнее, но чуть позже.

Итак, устройство колодца накопительного типа предполагает следующую отделку дна котлована:

1. Слоем в 15-20 см засыпают мелкофракционную щебенку или гравий;
2. После этого минеральную подушку заливают бетонным раствором;
3. Чтобы вода из системы уходила самотеком, нужно сделать небольшой уклон днища в сторону отводящей трубы.

Пластиковые, бетонные и другие смотровые колодцы

Ревизионные колодцы можно изготовить самостоятельно или приобрести готовую заводскую модель. Проект конструкции должен быть одобрен использующей организацией. Промышленные варианты представляют собой готовые экземпляры из пластика, бетона или композитов.

Для самостоятельной постройки оборудования используют кирпич и буту. При оборудовании колодца своими руками учитывают стойкость материалов к холодам и влажности. Каждый материал имеет свои особенности, положительные и отрицательные моменты использования.

Преимущества использования бетона:

• Водостойкость;
• Надежность и прочность;
• Можно сделать самостоятельно на месте возведения;
• Доступная стоимость.

Плотность бетона в 2,5 раза превышает воду. Но есть и отрицательные моменты. Чтобы соорудить ревизионные колодцы из бетона потребуется использование грузоподъемной техники. Также возникнуть трудности при создании отверстий для труб.

Пластмассовые колодцы используются для труб до 40 см. Материал имеет много преимуществ. Среди них простая и быстрая установка, небольшой вес конструкции герметичность. Среди минусов выделяют высокую цену, небольшую прочность.

Кирпичные варианты схожи с бетонными. Среди преимуществ отмечают возможность приобретения необходимых размеров. Но при этом такая постройка требует больших временных затрат.

Ревизия канализационная — разновидности и материалы изготовления

Обычно бытовая канализация прокладывается из полимерных труб двух видов — серого поливинилхлорида (ПВХ) внутри помещений и оранжевого (рыжего) непластифицированного поливинилхлорида (НПВХ) снаружи. Соответственно для каждого вида этих труб выпускаются ревизионные тройники из аналогичного материала.

Иногда в домах старой постройки и на промышленных объектах встречается прокладка канализационных магистралей из чугунных труб. Соответственно для них выпускаются аналогичные ревизионные тройники из чугуна. То же можно сказать и о промышленных канализационных трубопроводах больших диаметров из полиэтилена низкого давления (ПНД) или гофрированных труб. Для этих магистралей выпускаются свои фасонные элементы с ревизионными муфтами.

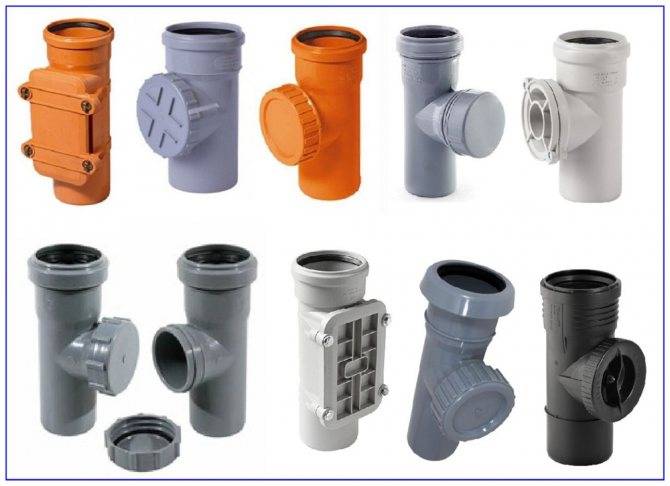

Основные размеры ревизий для канализации в окружности — 110 и 50 мм. Большинство моделей имеют круглое окошко с резьбой, на которое накручивается крышка с резиновой прокладкой. У некоторых разновидностей лючок прямоугольного сечения, крышка к которому прикручивается при помощи болтов.

Рис. 5 Современные ревизии из чугуна

Установка канализационных колодцев

Требования к размещению

Приступая к проектированию и далее строительству канализации для своего дома, надо помнить о санитарных требованиях, которые определяют расстояние от колодца до других сооружений и коммуникаций, расположенных на участке.

Расстояние от здания не должно быть меньше 5 метров. От любых частей канализации до колодца необходимо расстояние 20 м, до скважины – не менее 50 метров.

Важно! Водопровод не должен пересекаться с составными частями канализации

Материал изготовления

При самостоятельном изготовлении стенок колодцев применяют литой бетон, кирпич, колодезные кольца. Каждый из этих материалов обеспечивает герметичное состояние сооружения при правильном применении гидроизоляции.

Кирпичный вариант подходит при решении вопроса «как сделать канализацию?», если место расположения строительства не позволяет проводить работы с помощью спецтехники.

Перед тем, как строить колодец из кирпича своими руками, делают основание, применяя бетонные растворы. Линейные размеры подземной конструкции должны соответствовать требованиям, установленным ГОСТ. Герметизация стен достигается оштукатуриванием с последующей гидроизоляцией.

Ремонт канализационных колодцев при их повреждении, разрушении или потере герметичности связан с большим объемом земляных работ, применением дорогостоящих материалов. Чтобы их избежать, необходимо выбирать качественные комплектующие, неукоснительно выполнять все санитарные и строительные нормы.

Решение вопросов установки

Сборка конструкции из бетонных колец

Составляющие сборки конструкций из бетонных колец.

Начинают с подготовки места установки:

• размечают участок под котлован;
• с территории убирают мусор, деревья, кустарники;
• обеспечивают подъезд техники.

На глубину сооружения роют яму, прибавив 20 см для щебеночной подушки. Формируют стенки, выравнивают дно котлована. Засыпают щебенкой, при необходимости герметизируют битумом.

Дальше последовательно выполняют работы по монтажу колодца:

1. На щебеночную подушку укладывают железобетонную плиту или делают стяжку. Формируют лотки, усиливая арматурной сеткой.
2. Опускают кольца рабочей камеры. После просадки через 2-3 дня цементом заделывают швы, покрывают внутреннюю часть битумом, герметизируют патрубки.
3. Устанавливают плиту перекрытия, горловину. Стыки тщательно герметизируют. Делают гидроизоляцию от грунтовых вод на 0,5 м выше их уровня.
4. Проводят испытание на герметичность. Закрывают патрубки, заполняют камеру водой и оставляют на 24 часа.
5. Проводят засыпку землей с трамбовкой. Устраивают глиняный замок: 0,3 м шириной, на 0,6 м выше труб. Вокруг горловины делают бетонную отмостку шириной 1,5 м.

Люк закрывают крышкой.

Монтаж колодца из пластика

Колодец из пластика.

Выполняют подготовительные работы, аналогичные тем, которые проводятся при монтаже железобетонного колодца.

Дальнейшие работы:

• котлован роют со всех сторон на 20 см шире размеров пластиковой камеры;
• засыпают основание щебнем, выравнивают песком;
• устанавливают полимерную камеру;
• подключают трубы;
• делают засыпку.

В мокром грунте в землю добавляют сухой цемент. Засыпают послойно, трамбуют. Смесь цемента с грунтом защитит конструкцию от смещения. В некоторых моделях имеются пригружные отсеки, которые заливают бетоном. Это якорит легкую камеру, делает ее устойчивой к давлению почвы и возможному смещению.

Какой вид колодца выбрать для дренажной системы

Перед самостоятельной установкой дренажных колодцев рекомендуется ознакомиться с недостатками и преимуществами этих сооружений. Среди основных достоинств конструкции выделяются следующие:

1. Выполнение земляных работ одновременно с монтажом дренажного колодца осуществляется в течение дня.
2. Герметичность сооружения обеспечивается с помощью гидроизоляции и применения железобетонных колец.
3. Стоимость выполнения работ по устройству данной конструкции своими руками относительно низкая.
4. Прочность железобетонных конструкций больше, чем у колодцев из кирпича.

Перед тем как сделать дренажный колодец своими руками, следует подобрать его размер. Он должен позволять делать промывку всей дренажной системы при необходимости напором воды под давлением. Смотровые колодцы для дренажа обычно монтируются в местах поворотов дрен в условиях перепадов высот. Приемлемым считается расстояние между ними на прямых участках, равное 40 м. Максимальное расстояние должно составлять 50 м. Такие колодцы обычно имеют диаметр 300-500 мм.

Доступ к системе через дренажный колодец производится через люк. Оптимальный диаметр конструкции для спуска через нее человека должен быть увеличенным до 1 м.

Если требуется установка дренажного колодца поглотительного вида, то при этом обязательно учитывается тип грунта на участке. Вода в этом устройстве должна поступать в приемник, фильтроваться, для чего насыпается слой щебня. Затем она поступает к нижележащим слоям грунта через специальные отверстия.

Водопоглотительная способность почвы должна быть достаточной, что позволит установке справляться с объемом жидкости, которая поступает в колодец. Этим видом грунта считается крупнозернистый песок. Если имеется водоупор, то поступающая в колодец вода не уйдет в почву и переполнит резервуар дренажной системы. Собранную воду по мере сбора следует откачивать с помощью дренажного насоса, а затем сбрасывать в канаву за пределы земельного участка или применять для полива растений.

Герметично забетонированный накопительный колодец может применяться в местах с высоким УГВ, грунтом, который не имеет высокую водопоглотительную способность.

Перед строительством дренажа всегда следует производить гидрогеологическое тестирование грунта для определения его состава и способности к водопоглощению. Без полученных данных начинать обустраивать дренаж не рекомендуется, поскольку монтаж вслепую не даст положительного результата.

Устройство накопительного дренажного колодца

Монтаж дренажного колодца из бетонных колец предельно прост. Потребуется вкопать в землю 1-2 кольца, сделав в них отверстия, через которые обычно проходят трубы. Сверху конструкцию должен закрывать люк. Вместе с тем данный вид сооружения является более сложным в монтаже, чем другие. В резервуаре коллектора происходит скопление воды, поступающей из дренажных труб.

Чтобы установить коллекторный колодец на свой земельный участок, необходимо выполнить следующие виды работ:

• вырыть яму глубиной не меньше 2 м;
• на дно ямы опустить бетонные кольца;
• дно колодца засыпать гравием;
• сделать отверстия для труб.

Диаметр подготовленной ямы, в которую планируется устанавливать бетонные кольца, должен превышать диаметр каждого из них. Первое располагается на дне ямы, а последующие кольца устанавливаются одно на другое. В промежуток за стенками конструкции следует засыпать гравий. Отверстия для труб в бетоне выполняются в верхней части конструкции путем алмазного бурения. Для перенаправления воды из накопительного колодца насосами могут применяться следующие виды сооружений:

• канализация;
• септик;
• выгребная яма.

Дренажный колодец из бетонных колец обычно имеет 2 вида насосов:

1. Поверхностный. Расположен выше уровня колодца, что позволяет опустить внутрь дренажной системы только шланг.
2. Погружной. Помещается в емкость, а в основной корпус опускается только откачивающий элемент.

Вода из накопительной дренажной системы может быть использована с пользой. К примеру, для полива насаждений к дренажному насосу присоединяется шланг либо система автоматического оборудования для полива.

Установка ревизионного и коллекторного колодца

Для обоих видов алгоритм будет примерно одинаковым. Различие имеется только в размерах самого колодца, особенностях его расположения (оно может быть вертикальным или горизонтальным), а также в других деталях — например, в том, сколько труб для отвода будет использоваться.

Колодцы ревизионного типа в силу их назначения располагают вертикально, для накопительных возможны оба варианта. Также следует учесть, что для коллекторного варианта нужен дренажный погружной насос. И для него осуществляется отвод труб в водосборник.

Монтаж колодца проводится в несколько этапов:

• Углубление участка, на котором будет установлен колодец, так чтобы он оказался на 40 см ниже того уровня, где будут проходить трубы.
• Утрамбовка слоев песка и щебня.
• Подготовка бетонного раствора, которым заливают дно. После того как бетонное основание затвердеет (а на это уходит два дня), сверху его закрывают слоем геотекстиля.
• Установка емкости на основание, подсоединение всех труб.

На финальном этапе сверху устанавливают люк, а колодезную конструкцию со всех сторон засыпают грунтом и щебнем.

У конструкций, изготовленных из разных материалов и предназначенных для разных целей, есть свои особенности установки. Так, для поглотительных конструкций используются емкости из пластика, дно у них отсутствует. Бетонное основание в этом случае не заливают, а изготавливают фильтр, который будет очищать воду от механических загрязнений.

Для этого на дне устраивают слой из материала типа щебня. Его толщина должна составить 20−30 см. Трубы подводятся к верхней части колодца. По окончании всех работ свободное пространство заполняется щебнем. Сверху также должен быть люк.

Колодезную конструкцию вполне реально изготовить самостоятельно из пластиковых труб соответствующего диаметра. Для колодцев ревизионного и поворотного типа она может быть поменьше — 35−45 см в диаметре, для коллекторных нужны трубы большего размера — до 95 см в диаметре. Также потребуется отдельно приобрести пластиковый люк и деталь круглой формы, которая будет служить дном.

Свои особенности есть и у монтажа колодца из бетонных колец. Их покупают обычно у предприятия-изготовителя. Следует отдать предпочтение кольцам из влагоустойчивых марок бетона. Диаметр колец и прочие параметры подбирают исходя из конкретных условий. Количество их должно быть таким, чтобы можно было устроить колодец глубиной не менее двух метров.

При этом нужно учитывать, что бетонные кольца могут иметь высоту от 10 до 100 см, то есть у покупателя есть пространство для маневра. Впрочем, обычно выбирают кольца высотой 50−60 см. В зависимости от диаметра, вес такого кольца может составлять 230−900 кг. Поэтому для их установки требуются услуги спецтехники, а в качестве основания колодца используют армированный бетон, чтобы выдержал соответствующую нагрузку.

Нюансы гидроизоляционных работ

Железобетонные инспекционные камеры нуждаются в надежной гидроизоляции. Попадание внутрь внешних вод происходит через ошибки в монтаже. Самое уязвимое место — швы между кольцами и стыки элементов.

Для гидроизоляции используют составы:

1. Битумно-полимерные — мастики и рулонные материалы. Применение последних требует разогревания горелкой до нужной температуры, наличия навыков.
2. Цементно-полимерные. Поверхность очищают, увлажняют, наносят шпателем 2-3 слоя состава.
3. Полимерные — рулонные мембраны, мастики. Обладают важным преимуществом перед другими материалами — сохраняется герметизация даже после небольшого смещения конструкции.

Основание камеры также изолируют. Работу лучше выполнять до установки колец. Бетонную плиту покрывают составом, после установки колец герметизируют нижние швы.

Нормативные акты

Правила прокладки внутренней канализации изложены в СНиП 2.04.01-85, его некоторые пункты:

В бытовой и производственной внутренней канализации ревизионные или прочистные узлы устанавливают:

• На вертикальных стояках без отступов — на первом и последнем этажах зданий.
• При наличии отступов — на этажах над ними.
• Если этажность здания превышает пять этажей, ревизию размещают на каждом третьем.
• Ее ставят вначале отводных труб, если количество подсоединяемых сантехнических приборов превышает трех и над ними нет фасонных элементов с отверстием для прочистки.
• На поворотах канализационной магистрали, где происходит перенаправление перемещения стоков, и данный участок технически невозможно прочистить через иные ревизионные лючки.
• На горизонтальных участках бытовой канализационной магистрали при диаметрах труб от 100 до 150 мм расстояние между прочистными или ревизионными элементами не должно превышать 10 и 15 м соответственно.

Рис. 3 Нормы максимальных расстояний между ревизионными и прочистными узлами по СНиП 2.04.01-85

Если ревизка канализационного стояка размещена на трубопроводе, проложенном скрытым методом, напротив ревизионного окошка должен быть установлен люк размером не менее 300 на 400 мм.

При прокладке внутренних канализационных магистралей должны соблюдаться следующие нормы:

• для 50 мм трубопровода – уклон 30 мм на погонный метр и расстояние от стены не менее 45 мм;
• для 110 мм трубопровода – уклон 20 мм на погонный метр и расстояние до стен не менее 75 мм;
• расстояние от стен до оболочки вертикального стояка – не менее 20 мм.
• вертикальный стояк при открытой прокладке размещают в углу помещения, при открытой – по оси выпуска унитаза.

Для наружной канализации действуют следующие нормы расстояний:

• Между ревизионными узлами не более 8 – 10 м на ровной местности и 5 – 6 м на возвышенности.
• Смотровой колодец должен располагаться не далее 12 м от выпуска при диаметре трубопровода 100 мм.
• Если транспортируются серые воды, расстояние между колодцем и выпуском допускается увеличивать до 20 м.

Рис. 4 Полимерные ревизии на 110 и 50 мм

Полимерные колодцы

Пластиковый колодец

Абсолютно другую степень свободы проектировщикам канализационных сетей дали колодцы из современных пластиков.

Свое слово сказало и развитие техники: современные мобильные комплексы могут без спуска человека под землю обслуживать сотни метров канализационных трубопроводов.

Благодаря этому появилась возможность значительного уменьшения размеров изделий.

Там, где раньше приходилось использовать метровые, минимум – 70-сантиметровые кольца, сейчас можно установить компактное пластиковое устройство вплоть до ф300 мм.

Полимерные изделия также отличаются малым весом и возможностью четкой подгонки размера под нужды конкретной магистрали.
