Стабилизатор напряжения 220в для дачи: какой выбрать, рекомендации и обзор популярных моделей

Стабилизатор какого типа выбрать

Стабилизатор в частный дом можно из следующих 4 типов:

  • релейный;
  • электронный;
  • инверторный;
  • электромеханический.

Каждый из этих типов обладает своими достоинствами и недостатками, рассмотрим их подробнее.

Релейные

Эти стабилизаторы еще называют ступенчатыми, так как напряжение на их выходе в процессе регулирования изменяется не плавно, а ступенчато. Являются наиболее распространенными стабилизаторами напряжения для коттеджа, частного дома или дачи.

Во время работы релейного стабилизатора, схема управления постоянно анализирует выходное напряжение. Если оно отклоняется от номинального на недопустимую величину, включенное в данный момент реле отключается, и включается другое, обеспечивающее более близкий к номинальному выход.

Другими словами, с помощью реле переключаются обмотки автотрансформатора.

Обычно в состав релейных стабилизаторов входит 4-5 реле, но я видел модели где их было штук 8. Чем больше релюшек, тем точнее поддерживается напряжение на выходе, тем дороже стабилизатор и тем чаще он переключается.

Достоинства релейных стабилизаторов:
  • относительно низкая стоимость;
  • малые габаритные размеры;
  • широкий допустимый диапазон изменения параметров сети;
  • кратковременно (до нескольких секунд) выдерживают двукратную перегрузку, и длительно выдерживают перегрузку на 10%;
  • работают в диапазоне температур от -20 до +40 С;
  • нечувствительны к отклонениям формы входного напряжения от синусоидальной.
К недостаткам относятся:
  • ступенчатое изменение выходного напряжения, что хорошо заметно по свечению ламп накаливания;
  • электромеханические реле – самый ненадежный элемент стабилизатора;
  • шум при работе (слышны щелчки при переключении реле).

Электронные

В этих приборах вместо реле используются специальные устройства – тиристоры, которые являются электронными аналогами электрических реле. Плата управления анализирует входное напряжение и подключает выход стабилизатора к соответствующей обмотке автотрансформатора, включая нужный тиристор(ы).

Достоинства электронного стабилизатора:
  • практически мгновенная реакция на изменение параметров сети;
  • более долгий срок безотказной работы по сравнению с релейными стабилизаторами;
  • бесшумная работа.
Недостатки:
  • искажение формы выходного напряжения;
  • высокая стоимость.

Электромеханические

Основной элемент подобных стабилизаторов – вольтодобавочный трансформатор с автотрансформаторной первичной обмоткой. Постоянство напряжения на нагрузке поддерживается изменением коэффициента трансформации путем перемещения по отводам первичной обмотки скользящего контакта.

Контакт перемещается исполнительным механизмом, включающим в себя электродвигатель и схему управления.

У подавляющего большинства моделей электромеханических стабилизаторов подвижный контакт представляет собой угольный электрод, наподобие щетки в коллекторном электродвигателе.

Особо продвинутые модели вместо угольного электрода имеют подвижный ролик, а иногда и не один. Ролики меньше изнашивается, следовательно, такие устройства реже нуждаются в техобслуживании. Такие трансформаторы напряжения для частных домов уже можно рекомендовать к покупке.

Достоинства электромеханических стабилизаторов:
  • расширенный диапазон регулирования сети – от 130 до 260 В;
  • форма напряжения на нагрузке не искажается, меняется только амплитуда;
  • выдерживают кратковременную перегрузку;
  • нечувствительны к отклонениям сети по форме и частоте.
Недостатки:
  • требуют периодического ТО (по мере износа подвижных контактов);
  • отказы в работе при низких температурах;
  • регулирование осуществляется с задержкой, стабилизатор не успевает реагировать на кратковременные пики и провалы, передавая их в нагрузку;
  • шум при срабатывании электродвигателя в моменты регулирования.

Инверторные

Инверторные, или стабилизаторы двойного преобразования, эффективны еще больше, чем электронные. Отклонение выходного напряжения не превышает 0,5%, частота также высокостабильна.

Принцип работы основывается на выпрямлении сетевого напряжения, подаче его на инвертор, в котором вырабатывается переменное напряжение (синусоидальной или трапецеидальной формы), подаваемое на выход, что и обеспечивает почти полную независимость выхода от частоты и формы входа.

Эти устройства рекомендуются для наиболее критичных по питанию потребителей, например, измерительного или медицинского оборудования. Такой стабилизатор в загородный дом покупать просто не зачем. Ну разве что совсем маломощный, исключительно для дорогущего газового котла и пары ламп накаливания.

Стабилизатор напряжения 220в для дачи. Какой выбрать тип?

В зависимости от того, какое техническое решение было применено в устройстве, можно выделить целый ряд разнообразных регуляторов

Каждая конструкция имеет как свои плюсы, так и минусы, на которые следует обязательно обратить внимание перед покупкой

Релейные устройства

Данное устройство работает за счет специального автотрансформатора и силовых реле, которые по необходимости регулируют напряжение. Подобный стабилизатор не может обеспечить высокой точности регулировки, поэтому чаще всего его используют, если на участке используются исключительно маломощные электроприборы.

Плюсами данного решения является высокая скорость реакции прибора и его сравнительно низкая стоимость. Минусы же заключаются в малой мощности и больших погрешностях регулирования напряжения.


Релейный стабилизатор: устройство прибора

Симисторные агрегаты

Данный тип выпрямителей представляет собой электронную конструкцию, в основу которой положена схема работы релейных устройств. Благодаря тому, что в подобном приборе нет подвижных механических частей, и автотрансформатор управляется при помощи электронных ключей, уровень шума, издаваемого прибора, является минимальным. Кроме этого, скорость переключения также весьма и весьма высока. Однако, как и в случае с релейными устройствами, данный тип также не отличается высокой точностью регулировки.


Пример симисторного устройства

Сервоприводные стабилизаторы

Такой тип работает по принципу всем известного реостата. При помощи электроэнергии он меняет положение механических деталей, тем самым регулируя напряжение. Плюсами данного устройства является высокая точность и плавность регулировки выходного напряжения. Главный же минус состоит в низкой скорости реакции и ненадежных подвижных деталях. Таким образом, данный тип подходит исключительно для сетей, где отсутствуют резкие скачки напряжения.


Схема работы сервоприводного прибора

Феррорезонансные модели

Данные устройства являются наиболее надежными, и обеспечивающими наилучший уровень защиты электроприборов. Минусами же является высокая стоимость, большой вес и недопустимость работы при частых перегрузках в системе.


Устройство феррорезонансного стабилизатора

Виды стабилизаторов: однофазные и трехфазные

Отдельно следует сказать и о видах регуляторов, которые бывают однофазными и трехфазными. Выбор зависит от того, какой тип кабеля подведен к дому.


Пример однофазного выпрямителя

Если в нем два или три провода – применяется электронный стабилизатор напряжения однофазный, если четыре – то подключается трехфазный, либо же три однофазных.


Схематичный принцип работы трехфазного прибора

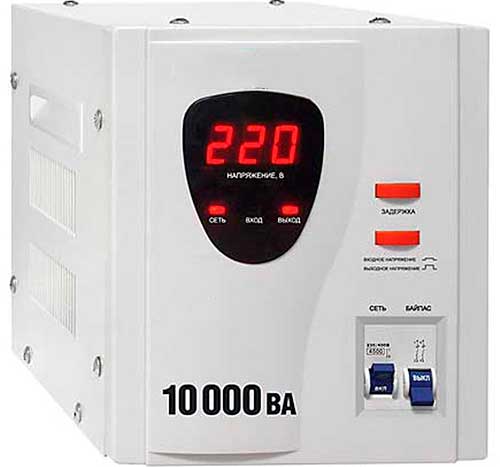

На видео ниже представлен стабилизатор напряжения 220в для дома на 10квт Ресанта. Данный материал поможет вам более углубленно разобраться в работе подобных устройств.

Виды стабилизаторов

Стабилизаторы различаются по конструктивным особенностям, техническим характеристикам и цене.

Релейные. Регулировка напряжения ступенчатая. Чем выше количество обмоток у вольтодобавочного трансформатора, тем модель точнее стабилизирует и дороже стоит, при этом увеличение числа обмоток снижает скорость срабатывания.

Преимущества таких приборов следующие:

  • высокая скорость срабатывания;
  • компактные габариты;
  • работа в широком диапазоне (140 — 270 В);
  • возможность эксплуатации при температуре от -20 до +40°С;
  • низкий уровень шума при работе;
  • доступная цена.

К недостаткам можно отнести сам принцип ступенчатого переключения – электрические лампочки (накаливания и галогенные) меняют уровень накала при срабатывании устройства, что может вызывать дискомфорт.

Если вы решили приобрести релейный стабилизатор, выберите модель, мощность которой на 20-30% превышает расчетные показатели для вашего дома, поскольку производители недорогих устройств часто указывают завышенное значение мощности.

Электронные ступенчатые. Отличаются от релейных отсутствием механических деталей, склонных к износу. Переключение производится симисторами или тиристорами. Это обеспечивает долговечность устройства, но и повышает его чувствительность к помехам в электросети. В остальном плюсы и минусы такого стабилизатора те же, что и у релейного.

Электромеханические. Регулировка вольтодобавочного трансформатора выполняется поворотным щеточным контактом под управлением сервопривода. Характеристики (скорость срабатывания, точность стабилизации и т.д.), а также цена устройства значительно варьируются, они зависят от количества трансформаторов и щеточных узлов.

Основные преимущества электромеханических стабилизаторов:

  • плавная регулировка (отсутствуют перепады степени накаливания лампочек);
  • высокие показатели точности стабилизации;
  • устойчивость к помехам и искажениям в электросети;
  • устойчивость к перегрузкам (устройство способно выдержать перегрузку в 200% в течение нескольких секунд);
  • относительно низкая цена.

К недостаткам можно отнести:

  • механический износ движущихся элементов устройства – щетки и сервоприводы требуют регулярной замены;
  • ограниченный температурный режим эксплуатации (не ниже -5°С);
  • сравнительно невысокую скорость срабатывания моделей с одной щеткой на трансформатор (двухщеточные стабилизируют напряжение быстрее, но стоят заметно дороже);
  • звуки срабатывания сервоприводов.



Электродинамические стабилизаторы. Разновидность электромеханического устройства, но надежность таких приборов выше за счет замены щетки на ролик и они более устойчивые к износу.

Преимущества электродинамических устройств:

  • возможность эксплуатации при температуре воздуха -15°С и выше;
  • способность выдерживать перегрузку в 200% на протяжении 2 минут;
  • долговечность.

Недостаток – более высокая стоимость по сравнению с классическими электромеханическими моделями.

Гибридные (комбинированные). Электромеханическое устройство с добавлением двух релейных стабилизаторов – они задействуются при аномально низких или высоких показателях сетевого напряжения, с которыми не справляется электромеханическая часть. Преимущества устройства – широкий диапазон рабочих напряжений и надежность.

Электромагнитные. Напряжение на выходе регулируется за счет локального подмагничивания сердечника трансформатора при помощи тиристорного регулятора.

Преимущества устройства:

  • высокая скорость срабатывания;
  • температурный диапазон эксплуатации от -40 до +50°С;
  • долговечность благодаря отсутствию механических деталей.

Данный вид стабилизаторов не лишен и недостатков, к которым относится:

  • узкий рабочий диапазон (входное напряжение 170-250В);
  • неустойчивость к перегрузкам (выдерживает не более 50% на протяжении нескольких секунд);
  • относительно большой вес;
  • непрерывный шум при работе;
  • требует использования фильтра для компенсации помех, способных повлиять на работку компьютеров и другой электроники;
  • при нагрузке менее 15-20% от номинальной устройство не может работать, т.к. не хватает силы тока для намагничивания сердечника;
  • трехфазные модели отличаются от стабилизаторов других типов чувствительностью к перекосу фаз.

Выбирая тип стабилизатора, сравните характеристики и стоимость моделей, их способность работать в конкретных условиях, в том числе температурный диапазон.

Для тех, кто ищет вариант подешевле, подойдут релейные, электромеханические или гибридные модели. Если на первом месте стоит надежность и долговечность, лучше остановить свой выбор на электронном или электродинамическом устройстве.

Как выбирать стабилизатор напряжения 220В для дачи?

Любой стабилизатор напряжения для дачи, характеризуется предельным значением коэффициента стабилизации. Это число – диапазон возможных значений минимального и максимального напряжений. Поэтому перед приобретением стоит многократно произвести замеры колебаний напряжения в сети, причём лучше в течение суток, и по временам года – зимой амплитуда колебаний намного выше. Такие замеры могут быть выполнены и профессиональной аппаратурой представителями регионального «Облэнерго». Точность результатов подобного энергоаудита практически будет такой же, но за услугу придётся заплатить.

Работа стабилизатора напряжения 220В любой конструкции характерна тем, что при длительных периодах подачи пониженного напряжения, прибор действует с перегрузкой, что сокращает срок его работоспособности. В конце концов, стабилизатор может просто выйти из строя, со всеми вытекающими отсюда последствиями

Особенно это важно для однофазной сети. Поэтому данные расчётов фактической мощности потребителей увеличивают на 20…30% (большее значение – при меньшем установленном значении напряжения)

Только затем к результату расчёта применяют коэффициент запаса (25…30%).

Далее остаётся только выбрать модель стабилизатора напряжения, которая отвечает полученным результатам.

Относительно трёхфазных сетей выбор производится таким образом. Замеры тока и напряжения выполняются так же, и в той же последовательности, что уже была описана ранее, но, поскольку сеть – трёхфазная, то итоговый результат увеличивают в 3 раза. Запас по мощности в этом случае может быть ниже (не более 10%).

Технически возможно, и – с финансовой точки зрения – целесообразно приобретать три однофазных стабилизатора вместо одного трёхфазного. Однако необходимо помнить, что в этом случае каждый из них включается в свою фазу. Такой вариант недопустим, если в каждой из фаз есть значительное расхождение между мощностями (более 25%). В таком случае один из стабилизаторов 220В будет сильно перегреваться, поскольку через него постоянно будут проходить предельные токи.

Выбрать стабилизатор напряжения для дачи можно, сравнивая возможности техники от различных производителей.

Исходными критериями для выбора специалисты считают:

  • Наличие функции ByPass – эта опция необходима, если падение напряжения происходит всегда в определённый период времени (например, в ночное время);
  • Наличие функции задержки выходного напряжения, когда стабилизатор в течение определённого времени (указывается в инструкции производителя) способен поддерживать выходное напряжение на прежнем уровне;
  • Некритичность к месту постоянного нахождения, а – для крупных приборов – возможность настенного или напольного монтажа;
  • Точность стабилизации напряжения (по ГОСТ 13109 она не должна быть более ±10%);
  • Скорость отрабатывания.
  • Наличие у производителя сертификата соответствия.

В результате тестовых испытаний стабилизаторов 220В разных групп, реализуемых в нашей стране, было установлено, что наилучшие потребительские характеристики обеспечивают:

  • Для электромеханических стабилизаторов напряжения – торговая марка ТСС, Китай (стабилизатор АСН-1500 мощностью 1.5 кВт).
  • Для электронных стабилизаторов – торговые марки Sven, Китай (модель NEO R 2000) и Штиль, Россия (модель R 1200).

Была установлена и наименее удачная продукция; ею оказались изделия от брендов Finex и Powercom (оба — китайские).

В заключение нужно отметить, что выбирать стабилизатор напряжения для дачи, стоит также и по чисто эргономическим показателям. К ним относятся наличие транспортирующей ручки (или ручек), предельное количество розеток, к которым может быть подключен прибор, степень безопасности при отсутствии постоянного контроля за эксплуатацией и т.д.

Малка-угломер. Незаменимый транспортир строителя

Ручной траншеекопатель. Или как заменить бригаду рабочих?

Лучшие электронные стабилизаторы напряжения

Электронные стабилизаторы бывают тиристорными или симисторными. Они отличаются высоким КПД, быстро реагируют на перепады напряжения. Пользователи выбирают эти устройства за бесшумную работу. Эксперты рекомендуют присмотреться к следующим моделям.

Lider PS15W-50 (12 кВт)

Рейтинг: 4.9

Лидером категории выступает тиристорный электронный стабилизатор от бренда Lider, который обладает номинальной мощностью 12 кВт, но кратковременно способен поддерживать устройства на 15 кВт. Система состоит из трех блоков с принудительным охлаждением, которые функционируют с нулевым уровнем шума. Это актуально, если рядом с ним расположено рабочее место. Еще техника примечательна точностью стабилизации 4.5%, а значит даже лампочка не будет мигать во время корректировок. Производитель разрешает устанавливать аппаратуру в помещениях с влажностью 98%. Еще электроника не чувствительна к холоду и хорошо переносит температуру -40…+40 градусов.

Стабилизатор выделяется способностью “вытягивать” нормальное напряжение для работы электроприборов из входящих 128 В. Интересен товар и в случае слишком высоких скачков, например на уровне 320 В. Все остальные устройства просто разомкнут цепь, а этот продолжит работать. Это идеальный вариант для подачи стабильного напряжения в серверные и другие помещения с чувствительной аппаратурой.

  • диапазон 12-15 кВт;
  • регулирует от 128 до 320 В;
  • точность стабилизации 4.5%;
  • нулевой уровень шума.
  • очень высокая стоимость;
  • масса 78 кг;
  • огромные блоки занимают достаточно места.

Энергия Classic 7500

Рейтинг: 4.8

Электронный стабилизатор Энергия Classic 7500 прекрасно справляется с низким порогом напряжения (60 В). В этом параметре у него нет конкурентов среди аналогичных приборов. Проигрывает модель победителю рейтинга в мощности (5,25 кВт) и времени отклика (20 мс). Высокую точность стабилизации (5%) аппарату обеспечивает 12-ступенчатая система. Благодаря продуманной конструкции производителю удалось довести КПД до отметки 98%. Модель предназначена для настенного крепления, ее вес составляет 20 кг. А вот работать стабилизатор может только в отапливаемом помещении, где температура не опускается ниже +10С.

Отечественная разработка получила от пользователей много положительных отзывов. Потребители довольны долговечностью модели и большим входным диапазоном напряжений.

Характеристики стабилизаторов напряжения

Прежде чем приобрести стабилизирующее устройство, необходимо проанализировать его основные параметры:

Мощность полная. Стабилизатор напряжения имеет возможность пропустить только определенную силу тока, на которую рассчитаны его обмотки, поэтому необходимо точно знать, какую суммарную мощность будет потреблять нагрузка линии. При этом следует учитывать токи включения приборов и устройств и брать стабилизатор с запасом по мощности, отталкиваясь от расчетов.
Широта диапазона напряжения на входе. Параметр показывает, при каких минимальных и максимальных значениях входного электричества аппарат имеет возможность выполнять стабилизирующую функцию

Важно помнить, что чем больше диапазон, тем может быть меньшей точность стабилизации.
Точность выравнивания напряжения. Выпускают устройства низкого показателя точности, разброс регулировки у которого составляет +,- 7% и высокоточные стабилизаторы

Первые относительно недороги и подходят для питания бытовой аппаратуры. Для всех высокоточных приборов и дорогостоящей аппаратуры предпочтительней второй вариант стабилизаторов.
Степень быстродействия. Зависит от системы управления выходной обмоткой трансформатора в стабилизаторе. Этот параметр важен при частых перепадах напряжения в сети, особенно при запитывании ответственных объектов, больниц, например, где важна стабильность работы поддерживающих жизнеобеспечение устройств, либо чувствительных сетей бесперебойных систем питания.
Наличие систем защиты. Защита может осуществляться по входному напряжению. То есть когда параметры электричества на входе устройства выходят за пределы, которые может регулировать стабилизатор, тогда система отключает нагрузку. Защита при перегрузках и токах короткого замыкания в питающей линии. Она отключает стабилизатор от линии, сохраняя от сгорания его силовую схему и контроллер. Защита нагрузки при выходе из строя элементов стабилизатора разрывает цепь на выходе стабилизатора. Тепловая защита стабилизатора включает системы вентиляции при повышении допустимой температуры частей схемы либо, вообще, отключает прибор при возможности перегрева.
Вид регулировки напряжения. Бывают устройства регулировки плавной, а бывают ступенчатой. К первым системам относится электромеханика и стабилизация на усилителях магнитного типа. Ко вторым – системы релейные и электронные.
Климатическое исполнение устройства. Показывает, в каком температурном режиме и влажности может работать трехфазный стабилизатор напряжения 3 кВт и выше.
Уровень шума, производимого аппаратом. Самые большие децибелы выдают системы на усилителях магнитных, чуть ниже электромеханические. Щелчки производят релейные стабилизаторы напряжения трехфазные, электронные не шумят.

Дополнительные функции насколько они важны?

Кроме стабилизации напряжения какие еще задачи должен решать прибор? Чтобы ответить на этот вопрос нужно понять, что происходит в сети и почему устройство ведет себя так или иначе. Из дополнительных функций, выбираемый прибор должен выполнять следующие:

  • Анализ выходных параметров, для этого прибор оснащается информационным табло;
  • Устройства с большим номиналом от 3000 ВА имеют режим Bypass, при включении которого коммутация входного сигнала осуществляется непосредственно на выход, минуя при этом все функциональные блоки;
  • Варианты крепления агрегата: напольное или навесное, последний вариант является наиболее удобным, так как в этом случае не требуется много свободного места для монтажа; есть и универсальные модели в которых информационная часть имеет некоторый скос вниз, обеспечивая удобный анализ информации с табло;
  • Наличие кнопки задержки, обеспечивающей приход оборудования в состояние покоя за период от 6 до 120 секунд, в некоторых образцах она срабатывает автоматически.

Выводы

Существование большого числа модификаций стабилизаторов напряжения для дачи делает выбор достаточно сложным. Ведь несмотря на различия в конструктивном плане и принципе действия каждый прибор имеет свои плюсы и минусы. Поэтому выбирая оборудование необходимо предварительно определить цели его приобретения и возлагаемые на прибор функции.

Какую бытовую технику или электроприборы планируется к нему подключать? Если предполагается использование в жилом доме, то можно выбирать любой тип стабилизаторов напряжения рекомендованных для дачи. В таком случае не стоит переплачивать за ферромагнитное оборудование, можно ограничиться более дешевой моделью.

Лучшие сверхточные стабилизаторы для газовых котлов

Современные газовые котлы оснащаются электронными блоками управления, которые требовательны к качеству электроэнергии. Предотвратить выход из строя электроники способны только сверхточные стабилизаторы. Вот лучшие образцы.

PROGRESS 8000SL

Рейтинг: 4.9

Если для выравнивания напряжения в сети требуется точный и быстрый прибор, то следует обратить внимание на стабилизатор PROGRESS 8000SL. Модель обладает активной мощностью 6,4 кВт и способна справиться с фильтрацией входного напряжения от 105 до 280 В

При этом точность стабилизации достигает отметки 0,9%. А время отклика у аппарата составляет всего 10 мс. Эксперты отдали устройству первое место рейтинга, несмотря на более высокую цену, чем у конкурентов. Электронный стабилизатор устанавливается на пол, его вес составляет 40 кг. Производитель оснастил аппарат принудительной системой охлаждения.

Пользователи довольны работой сверхточного стабилизатора. Он надежно защищает электронику газовых котлов от сбоев в электросети. К тому же модель способна длительное время работать, не нагреваясь.

  • высокая точность стабилизации;
  • достаточная мощность;
  • быстрый отклик;
  • хороший КПД (96%).

высокая цена.

Lider PS10000W-50

Рейтинг: 4.8

В широком диапазоне температур (-40…+40ºС) может работать тиристорный стабилизатор Lider PS10000W-50. Модель с номинальной мощностью 10 кВт отличается низким уровнем шума и износостойкостью. Прибор не нужно обслуживать, он исправно будет служить в однофазной электросети. Аппарат оснащен энергонезависимой памятью, где хранится информация о 32 последних внештатных отключениях. Точность стабилизации составляет 4,5%, а время отклика не превышает 40 мс. В этих компонентах прибор проигрывает победителю рейтинга. Однако за счет доступной цены и широкого диапазона входных напряжений (110-320 В) стабилизатор занимает почетное второе место.

У владельцев модели нет особых претензий к работе агрегата. Он не издает шума, не греется, надежно защищает электроприборы и газовые котлы.

Один трёхфазный стабилизатор или три однофазных?

Однофазный стабилизатор Volter СНПТО (слева) и трёхфазный стабилизатор (справа), состоящий из трёх однофазных Volter, размещенных на коммутационной стойке

Конструктивно все трёхфазные стабилизаторы представляют собой три однофазных, соединенных по схеме «звезда», но с объединенной системой защиты для всех трёх фаз. При перегрузке, коротком замыкании, выходе за пределы регулирования или при другой аварийной ситуации на одной из фаз происходит отключение всего стабилизатора (то есть всех трёх фаз). Регулировка напряжения на всех фазах происходит независимо друг от друга, нагрузка по фазам тоже может различаться (несимметричность нагрузки может достигать 100%). Более того, трёхфазные регуляторы напряжения не контролируют сдвиг фаз, поэтому фазное напряжение может быть 220В (± погрешность стабилизации), а линейное напряжение быть отличным от 380 вольт.

Если вы не планируете использовать потребители на 380В, то стоит задуматься о приобретении нескольких однофазных стабилизаторов. И их не обязательно должно быть три штуки, и не обязательно одинаковых! Ведь вас ничего не ограничивает!

Ну вот вернемся к вышеописанному примеру распределения фаз в загородном доме (фаз A — 1 этаж, фаза B — второй этаж, а фаза С — гараж и летняя кухня). Основные потребители электроэнергии, допустим, у вас будут на первом этаже, где кухня и ванная комната (там, где электрочайник, электроплита, СВЧ-печь, посудомоечная и стиральная машина, холодильник, тостер и так далее). На втором этаже у вас будет только компьютер, ноутбук, пара телевизоров и DVD-плееров. В гараже вы планируете только изредка использовать электроточило, да дрель с болгаркой, а на летней кухне – только электрочайник. В таком случае возможен вариант, когда вы для первого этажа будете использовать стабилизатор напряжения на 10 кВт/кВА, на второй этаж — мощностью 5 кВт/кВА, а третью фазу оставить без защиты стабилизатора (раз вы всё равно будете редко ее использовать). Более того, на одной фазе можно использовать, например, более точный стабилизатор, а на другой менее точный и, следовательно, более дешевый, на одной — электромеханический, на другой — релейный.

Как работает стабилизатор напряжения

Коротко опишу принцип работы каждого типа стабилизаторов, чтобы вы лучше понимали сильные и слабые стороны каждого типа приборов.

Инверторные стабилизаторы

Классический инвертор напряжения состоит из двух фильтров, выпрямителя и корректора коэффициента. Они осуществляют два основных процесса: преобразование входного переменного тока в постоянный и наоборот.

Эти задачи решает выпрямитель и корректор коэффициента мощности. Говоря простыми словами, нестабильный ток входит в стабилизатор, где проходит через фильтр, превращается в постоянный и снова фильтруется.

На выходе ток имеет практически идеальную синусоидальную форму, характеризуется частотой 50 Гц и напряжением 220 В. Главное преимущество такого типа работы – высокий коэффициент мощности, близкий к единице. Другие преимущества:

  1. Тихая работа.
  2. Точность нормализации напряжения.
  3. Малый вес и габариты.
  4. Поддерживает напряжение на входе от 115 до 300 В.

Инверторный стабилизатор является одним из лучших, поэтому его главный недостаток – высокая стоимость. Второй недостаток – снижение диапазона входных частот при увеличении нагрузки:

  1. 51-69% – 140-300 В.
  2. Больше 70% — 160-300 В.

Автотрансформаторные стабилизаторы

Наиболее популярный стабилизатор, заслуживший признательность народа из-за соотношения цены и качества. Принцип работы: электронные ключи коммутируют отводы автотрансформатора. Ключи – это симисторы или тиристоры, работающие под управлением микропроцессора.

Быстродействие на уровне 10-20 мс, точность поддержания выходного напряжения +/- 0,5% — главные преимущества автотрансформаторных стабилизаторов. По точности они не уступают плавно регулируемым собратьям. Форма сетевой синусоиды практически не искажается.

Более понятные вещи: бюджетный ценовой сегмент, компактность, высокий КПД в районе 98%, ресурс работы порядка 15-20 лет. Но модели этого типа не лишены и недостатков.

Главный из них – ступенчатость регулирования выходного напряжения. К примеру, из-за этого мерцают лампы накаливания и галогеновые лампы. Чем больше ступеней, тем меньшую роль играет этот недостаток. При 36 ступенях становится практически незаметным даже у ламп накаливания.

Релейные стабилизаторы

В основе релейного стабилизатора автоматический вольтодобавочный трансформатор. За работу устройства отвечает электронная схема. Работает в четыре этапа:

  1. На электронную схему подается и проверяется ток;
  2. На основании разницы входного и выходного напряжения подбирается число обмоток и их витков;
  3. Реле последовательно переключает витки;
  4. Ток с допустимыми параметрами подается на выход.

Отлично работает в российских климатических условиях благодаря диапазону рабочей температуры -40…+40оС. Работает около десяти лет, не шумит и обладает невысокой чувствительностью к искажениям входного тока. Среди недостатков:

  1. Низкая точность стабилизации – ~8%;
  2. Ступенчатое выравнивание напряжения;
  3. Периодическое обострение скачков выходного напряжения.

Тиристорные стабилизаторы

Состоит из автоматического трансформатора, тиристорных ключей, светодиодных индикаторов и электронных схем. За нормализацию тока отвечает автоматический трансформатор. Включение или выключение тиристорных ключей может искажать синусоидальную форму тока. Это решается встроенным микропроцессором, поэтому не является проблемой. Бывают одно- и двухкаскадными.

Среди преимуществ:

  1. Нормализация тока не вызывает шумов;
  2. Тиристоры работают более 1 млрд раз;
  3. Относительно низкое энергопотребление;
  4. Небольшие габариты;
  5. Высокая скорость выравнивания напряжения.

Но присутствуют и недостатки: ступенчатая стабилизация тока, электронная схема микроконтроллера может подвисать, а стоят такие стабилизаторы недешево.

Симисторные стабилизаторы

Обязательно присутствуют контроллеры, ключи силового типа и автоматический трансформатор. Напряжение регулируется контроллерами. Работу можно разделить на четыре этапа:

  1. Замер напряжения внутри сети;
  2. Обработка информации по замерам;
  3. Формирование решения о преобразовании сигнала;
  4. Снижение или понижение показателей трансформаторной обмоткой.

Такие стабилизаторы подходят для бытовой техники вроде телевизора и холодильника, потому что обладают высокой чувствительностью к помехам и быстрой реакцией. Но недостатки ограничивают его сферу применения:

  1. При заниженных входных напряжениях теряется мощность;
  2. Высокая цена;
  3. Сложный ремонт;
  4. Работа с реактивными нагрузками ограничена.

1 RUCELF SDWII-12000-L

RUCELF SDWII-12000-L является одним из самых лучших стабилизаторов в своём классе, что закономерно подтверждается лидирующей позицией в нашем рейтинге. По словам пользователей, граница применимости этого аппарата – загородные или дачные домики, в которых напряжение часто подвергается значительным перепадам. Стабилизатор располагает отличными эксплуатационными характеристиками: активная мощность в 10 кВт и малая погрешность стабилизации (всего 3,5%) позволяют подключить к прибору значительное количество электроники, не боясь при этом за её сохранность. Немаловажен и тот факт, что коэффициент полезного действия модели составляет блестящие 98% – иными словами, аппарат работает практически без мощностных потерь.

В RUCELF SDWII-12000-L присутствует четыре уровня активной защиты: от короткого замыкания, от перегрева, от повышения напряжения и от помех. В случае обнаружения какой-либо неисправности стабилизатор можно перевести в режим Bypass, представляющий, по сути, режим транзита, при котором устройство превратится в пассивный элемент сети. Благо, что такие ситуации случаются крайне редко.

Стабилизатор напряжения для дома – какой выбрать?

Параметры напряжения

Стабилизатор напряжения подбирают под тип сети. Перед покупкой следует провести замер напряжения мультиметром. Если напряжение в сети чаще пониженное (90 – 140 В), следует выбирать устройства, работающие в нижних пределах, от 90 В. И, наоборот, при частых перегрузках покупают стабилизаторы с высоким максимальным входным значением, вплоть до 270 В. Это относится к однофазным стабилизаторам, которые стабилизируют напряжение до 220В.

Мощность устройства

Важное правило покупки стабилизатора – показатель его полной и активной мощности должен быть больше, чем мощность всех потребителей сети (при условии их одновременного включения). Требуемую активную мощность стабилизатора определяют так: суммируют мощность приборов сети (компьютеры, утюги, телевизоры, мультиварки, холодильники) и прибавляют к полученному значению 20%

Для устройств с реактивными нагрузками, которые в момент включения имеют мощность в несколько раз превышающую номинальную (например, пылесос, электропила) следует ориентироваться на показатель полной мощности стабилизатора.

Для стабилизации напряжения одной комнаты с телевизором и парой компьютером достаточно стабилизатора мощностью 500 – 1000 В.

КПД

Коэффициент полезного действия говорит об эффективности работы устройства. Чем выше КПД, тем лучше. Ориентироваться следует на покупку стабилизаторов с КПД не менее 90%. Подобные устройства способны потреблять немного электроэнергии при наибольшей нагрузке.

Точность стабилизации

Точность стабилизации или погрешность показывает отклонение выходного значения напряжения, которое показывает стабилизатор. Измеряется в процентах. Чем ниже данный показатель – тем лучше.

Не стоит покупать устройства с показателем погрешности более 8%. Большинство бюджетных моделей располагают точностью в 5-8%. Этого достаточно для обеспечения надежной работы электросети дома или дачи.

Если задачей стоит обеспечить стабильность сети, в которой подключены требовательные к качеству напряжения приборы, вроде насосов, холодильного оборудования, плит и чайников, то ориентируются на показатель погрешности стабилизации не более 5%.

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
