Заземление в частном доме своими руками: поэтапное осуществление и все, что нужно знать о процессе

Какой комплект заземления выбрать: цены и производители

Для установки защитного контура в домашних и промышленных условиях предлагаются готовые комплекты оборудования. Стоит рассмотреть следующих производителей:

  • Популярным производителем считается Галмар. Прибор предназначен для монтажа на глубину около 30 м. Стоит такой прибор около 40 тыс. рублей.
  • К отечественным производителям относится продукция «ВОЛЬТ-СПБ». Глубина монтажа может быть от 6 до 30 метров. Стоимость от 6 до 26 тыс. рублей.
  • Универсальными устройствами считаются приборы компании Zandz. Они монтируются на глубину 10 м.
  • Комплекты компании Эзетек считаются недорогими. Могут стоить около 7 тыс. рублей.
  • Из нержавеющей стали производятся комплекты фирмы Elmast. Могут стоить около 7 тысяч рублей.

Готовый комплект

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

  • металлический уголок размерами 50х50х5 мм;
  • стальная лента шириною 40 мм и толщиною 4 мм;
  • металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры

Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра

И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Распространённые ошибки при выполнении монтажных работ

Специалисты отмечают, что при самостоятельном монтаже чаще всего допускаются такие ошибки:

  1. Попытка защитить электроды от коррозии путем покраски. Такой способ недопустим, т.к. препятствует перетоку в землю.
  2. Соединение стальной металлосвязи со штырями болтами. Коррозия достаточно быстро нарушает контакт между элементами.
  3. Чрезмерное удаление контура от дома, что значительно увеличивает сопротивление системы.
  4. Применение слишком тонкого профиля для электродов. Через небольшой промежуток времени коррозия вызывает резкое увеличение сопротивление металла.
  5. Контакт медных и алюминиевых проводников. В этом случае ухудшается соединение за счет контактной коррозии.

При обнаружении недостатков в конструкции их следует устранять незамедлительно. Чрезмерное увеличение электрического сопротивления или нарушение целостности цепи нарушает работу заземления. Контур не сможет гарантировать безопасность.

Контур заземления необходим для частного дома. Эта конструкция обеспечит электрическую безопасность жильцов и исключит трагические случайности. Однако следует помнить, что эффективность работы заземления зависит от правильности расчетов, выбора схемы и проведения монтажа. Если есть сомнение в собственных силах, то лучше использовать готовый комплект.

Какие виды систем заземления существуют и что такое защитное заземление?

УЗИП — что это такое, описание и схемы подключения в частном доме

Делаем открытую ретро-проводку своими руками

Технические характеристики и область применения кабеля КГ

Основные технические характеристики силового кабеля АВВГ

Как провести проводку в квартире своими руками?

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

  • Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
  • По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.
  • Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.

  • Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.
  • После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.

  • От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур  60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
  • Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.
  • Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Основные схемы заземления

Специалисты рекомендуют применять для дачных участков стандартные и проверенные схемы заземления. Это аргументировано тем, что такие схемы опробованы на протяжении нескольких лет и уже доказали свою надёжность и безопасность.

Наиболее надёжными схемами считаются такие:

Заглублённый контур из металла, который размещается вокруг строения. Зачастую основным материалом для отвода является классическая строительная арматура

Пруты арматуры соединяют между собой приваренной металлической шиной. Среди дачников также распространена схема размещения в грунте трёх электродов, которые связаны между собой стальной полосой. Самая простая схема — размещение очень длинного отвода на значительной глубине, которая должна составлять не менее 6 метров

Важно! Окрашивание элементов заземления, которые выполняют функцию отвода, ухудшает свойства проводимости. Фундаментальный заземлитель

Данная схема является весьма основательной, поскольку она представляет собой замкнутый контур, который сварен в виде металлической сетки. Специалисты рекомендуют прокладывать такую сетку на нижнем ряде арматуры в фундаменте. Установка такой этого заземления возможна только во время строительства фундамента.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Заглянем в теорию

Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.

Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.

Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.

Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.

Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.

Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.

Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.

Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства

Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды

Получается система из нескольких элементов, зависящих друг от друга:

Расстояние между вертикальными заземлителями.
Их количество.
Важно, на какую глубину они забиты.
Форма – прут, труба, уголок. Это разная площадь прилегания к земле.
Форма и длина горизонтальной связи.. То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно

Остальные параметры для расчёта берутся из следующих понятий и величин

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.

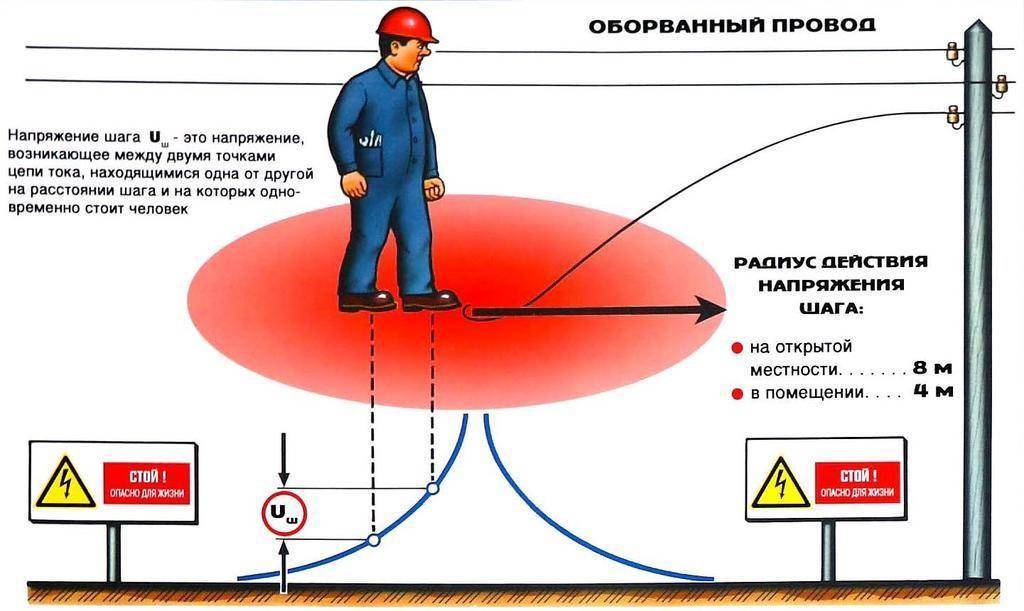

Напряжение прикосновения и напряжение шага

Если человек касается корпуса рассматриваемого в примере электроприбора, он имеет большее сопротивление, чем часть земли, на которой он стоит, и ток по нему идёт небольшой. Но он стоит на земле в зоне растекания тока короткого замыкания. А это значит, что присутствует какое-то напряжение между контактирующими частями тела. Не всегда это руки и ноги, но и рассмотрения этого частного случая достаточно для понимания процесса. Напряжение, действующее на человека через эти точки – напряжение прикосновения.

Для него существуют определённые нормы. Его стремятся уменьшить на сколько возможно, поэтому расчётным путём достигаются допустимые параметры для заземляющего устройства.

Для простоты возьмём только один заземлитель, рассмотрим, что происходит непосредственно на земле. Чем больше удаление от заземляющего электрода, тем меньше напряжение, потенциал относительно удалённой точки, где он равен 0. Непосредственно у самого заземляющего электрода он максимально возможный. Если абстрактно соединить точки с одинаковым потенциалом, образуются так называемые эквипотенциальные линии – окружности. Очевидно, что приближаясь к заземлителю, который проводит ток короткого замыкания, на каком-то удалении человек между ступнями получает какое-то напряжение – разность потенциалов от положения ступней. Это напряжение шага.

Конечно, в электроустановках где стремятся ток замыкания на землю как можно скорее отключить это напряжение не является слишком опасным, даже если оно будет существовать какие-то секунды, человек возможно и получит какие-то неприятные ощущения, но только и всего.

В иных электроустановках, где ток замыкания на землю может существовать длительное время, на это тоже обращают особое внимание. Кстати, шаговое напряжение – термин, который активно используют в электробезопасности в части приближения к токоведущим частям, замыкающимся с землёй в открытых и закрытых распределительных устройствах

И существует допустимое расстояние приближения к этим устройствам – 4 м для закрытых и 8 для открытых. Они связаны с тем, как ток замыкания на землю растекается по земле.

Напряжения прикосновения и шага стремятся сделать минимальными, чтобы не пострадал человек. Для этого и получены, опубликованы в ПУЭ нормы – для практического применения.

А когда от подстанции отходит воздушная линия, то через определённые расстояния для обеспечения тока короткого замыкания, достаточного для срабатывания защиты, на опорах устраиваются повторные заземляющие устройства.

На вводе в бытовые здания: дома, коттеджи, также устраивается контур заземления, который тоже является повторным. Как только его подключили померять его индивидуальные параметры невозможно – он становится составной частью всей системы.

Конечно частника интересует только его «собственный» контур, точнее, как сделать заземление в доме. Чтоб оно было эффективным, а силы и средства небыли потрачены впустую. значение сопротивления повторного заземляющего устройства для частного дома тоже, как и для всех остальных. Это 15, 30, 60 ом соответственно напряжениям 660, 380, 220 В. источника трёхфазного тока или 380, 220, 127 В. источника однофазного тока

И неважно, что зачастую это бывает однофазное напряжение 220в – 30 Ом, когда контур не подключен, 10 Ом у подключенного в сеть устройства заземления

Однако может выясниться, что при некоторых условиях экономическая составляющая расчётного заземления зашкаливает разумные пределы. Например, удельное сопротивление грунта настолько велико, что даже многократное увеличение числа заземляющих электродов не приносит желаемый результат. Поэтому при удельном сопротивлении грунта более 100 Ом на метр, норму для устройства заземления можно превышать, но не более чем в 10 раз.
