Удобные ступени для лестниц: 2 вида

«Формула удобства»

Такие показатели, как количество и высота ступеней лестницы, зависят прежде всего от угла наклона марша

При расчете принимаются во внимание в том числе и нормы проектирования лестниц по СНиП. Так, количество ступеней в одном пролете на должно превышать 18 шт

Также, согласно нормативам, в марше их должно предусматриваться минимум три.

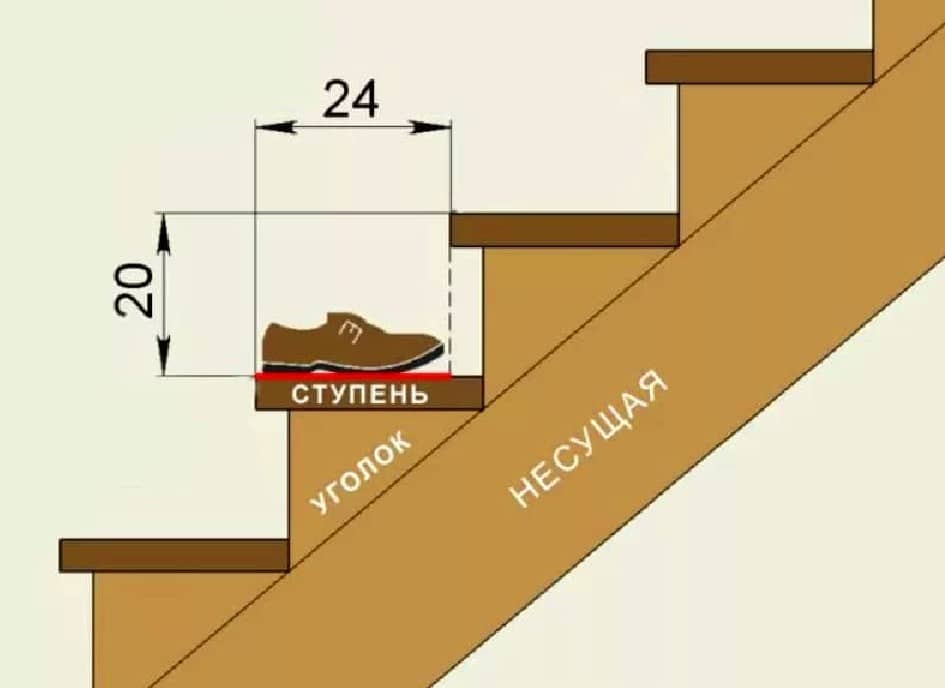

Расчет же высоты ступени производится с использованием «формулы удобства». Как уже упоминалось, этот показатель должен соотноситься с глубиной подступенка таким образом, чтобы передвигаться по лестнице было безопасно. Собственно сама формула удобства выглядит следующим образом:

2h+b=S(63±3 см).

Здесь h — высота ступени, b — ширина проступи, S — длина шага человека. Последний параметр может колебаться в пределах 60-66 см

При расчетах высоты ступени лестницы и ширины проступи ГОСТ предписывает принимать во внимание средний оптимальный показатель в 63 см

При увеличении высоты ступени на 1 мм, согласно «формуле удобства», глубина ее должна быть уменьшена на 2 мм.

Проектирование и расчеты конструкций

Следует сказать, что проектирование основных размеров лестничной клетки необходимо проводить одновременно с началом возведения фундамента здания, в этом случае возможно регулирование площади помещения а ошибочные расчеты при проектировании марша можно исключить.

Перед началом проектных работ нужно определиться с местом установки, выбрать наиболее подходящую конструкцию, а для этого нужно ответить на несколько вопросов, это:

1. Количество людей, которые будут одновременно пользоваться лестницей (гости, члены семьи).
2. Сделайте замеры отведенного помещения и определите площадь свободного пространства, запланированную для установки конструкции.
3. Определитесь с формой будущей конструкции. Потому что не все архитектурные решения могут подходить для выбранного помещения (стесненные условия, планировка и т.д.).
4. Какие технические решения необходимо принять, чтобы поддержать всю конструкцию (центральная опора, на стены и т.д.).
5. Вы собираетесь перевозить мебель или другие громоздкие предметы.
6. Определитесь со стилем и эстетическим оформлением здания.

отдельного внимания заслуживает вопрос выбора формы и типа конструкции. Выбранный дизайн должен легко вписываться в отведенное пространство, что впоследствии будет отражено в проектной документации.

Проем в перекрытии

Выбрав тип и форму конструкции, необходимо подготовить место, где конструкция будет установлена. А для этого необходимо рассчитать минимальный размер проема для лестницы с учетом габаритов изделия и имеющегося пола.

Оборудованный проем должен обеспечивать комфортное и безопасное передвижение по всей пешеходной дорожке. Например, человек ростом 1,8 м будет испытывать неудобства при подъеме по лестнице высотой 1,85 м. Поэтому существует соответствующая инструкция (технические условия), положения которой необходимо учитывать при достаточных габаритах открытия определены.

Спецификации рекомендуют оптимальную высоту 2,0 м или более. Также этот размер не должен меняться на протяжении всего снаряжения (см. Фото).

Прямые марши

Лестницы на веревках и косоурах с одной или двумя промежуточными площадками относятся к разряду прямых конструкций. Если внутреннее пространство не позволяет использовать лестницы, их можно заменить ступеньками.

В этом случае габаритные размеры конструкции уменьшаются без потери качества и функционального назначения.

Доступная цена материалов и, главное, возможность изготовления этих конструкций своими руками привлекает многих индивидуальных застройщиков.

Расчет таких конструкций проводится в следующей последовательности:

1. Исходя из вышеперечисленных нормативных требований, определяем габаритные размеры и угол наклона. Для этого измеряем высоту и длину комнаты. Затем укладываем нашу конструкцию в полученные размеры.
2. Выбираем форму проема (прямоугольная, Г-образная), размер и количество посадок.
3. Рассчитаем шаги.
4. Проектируем забор.

При расчете лестницы не нужно ничего придумывать, а пользоваться готовыми таблицами и схемами, сравнивая результаты реальных замеров помещения: длины, высоты и угла наклона, со значениями таблицы. Исходя из параметров, полученных из таблиц, рассчитайте количество необходимых шагов.

Если табличные значения не подходят для выбранного помещения, вы можете выполнить расчет с помощью удобной формулы или применить графический метод, чтобы найти оптимальные значения для размера ступенек.

Первый метод основан на среднем размере шага человека. С учетом проведенных исследований можно сказать, что он равен 62-64 см. Воспользуемся формулами, представленными ниже: вводим свои значения и рассчитываем размеры ступеней и подступенков, необходимых для нашей конструкции (см. Фото).

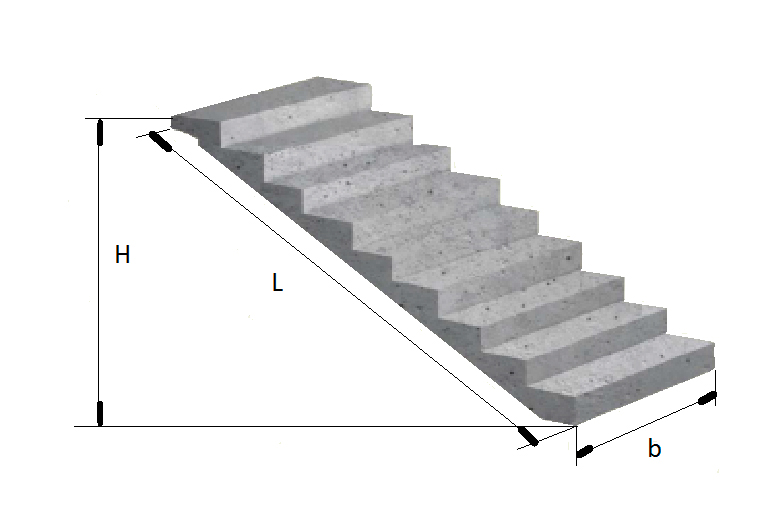

Рисуем на графике линию наклона лестницы (высота и ее длина известны из предыдущих измерений комнаты) и проводим перпендикулярные линии через точки пересечения сетки графика и линии наклона. В результате получаем размеры ступеней, необходимые для имеющейся комнаты, без последующих корректировок.

Расчет количества и размеров промежуточных площадок проводится по установленным нормам с учетом формы межэтажного перекрытия. Прямой полет должен иметь не более 16 ступенек. Если это значение в установленной конструкции превышает рекомендуемые габариты, марш делится переходными площадками.

Отделочные работы

Отделка бетонной лестницы деревом осуществляется с помощью твёрдых пород древесины. В результате этого обеспечивается продолжительное время эксплуатации.

На начальном этапе массив используется для изготовления подступенок и проступи. Отделочные работы начинаются с низа лестничного марша и последовательно продвигаются наверх.

В лестничной конструкции они служат для анкерного крепления. Обязательно следует осуществить удаление шляпок.

Подступенок подставляется к торцевой части ступени. Далее производят разметку мест, в которые упираются анкерные крепления.

По меткам необходимо просверлить отверстия и залить в них эпоксидный клей.

Фанера на подступенке промазывается клеевым составом. После этого следует приложить к ней подготовленную часть и вставить анкерные крепления в отверстия.

На первую проступь с помощью саморезов устанавливается следующий подступенок. После этого фанера и паз промазывается клеевым составом и крепится первая ступень.

Для лучшего схватывания приклеиваемых поверхностей на ступень следует установить груз. Таким образом, последовательно, осуществляется сборка всей лестничной конструкции.

справка

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными

Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы

Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

Особенности строения лестничных конструкций

Ступень – это часть лестничной конструкции, с которой непосредственно контактирует человек при передвижении вверх или вниз. Именно она и является основой изделия, так как образует сам марш.

От материала и конфигурации ступеней зависит внешний вид всей лестничной конструкции

Большее их количество является нерациональным, так как это влияет на устойчивость конструкции и удобство передвижения человека. Для того чтобы оптимизировать расход сил, можно использовать промежуточные площадки. А вот минимальное значение обосновано тем, что в любой конструкции имеется три основных составляющих, определяющих виды ступеней:

• Фризовая ступень. Это крайние элементы марша. Их можно разделить еще на две категории: верхняя и нижняя. Верхняя фризовая ступенька завершает подъем и примыкает непосредственно к верхней площадке. Нижний фриз соединяется с площадкой в начале подъема. Иными словами, это ступени, которые примыкают к полу на обоих ярусах.
• Рядовая. Из них состоит вся прочая конструкция марша, так как это все остальные ступени, формирующие лестницу. Между ними должно соблюдаться одинаковое расстояние для комфорта передвижения.

Кроме того, можно выделить такие виды ступенек для лестницы, как:

• Прямая. Это обычная рядовая ступень, которая имеет одинаковую глубину по всей длине проступи. Из таких элементов состоит большинство маршевых конструкций, особенно если говорить про обычные прямые подъемы.

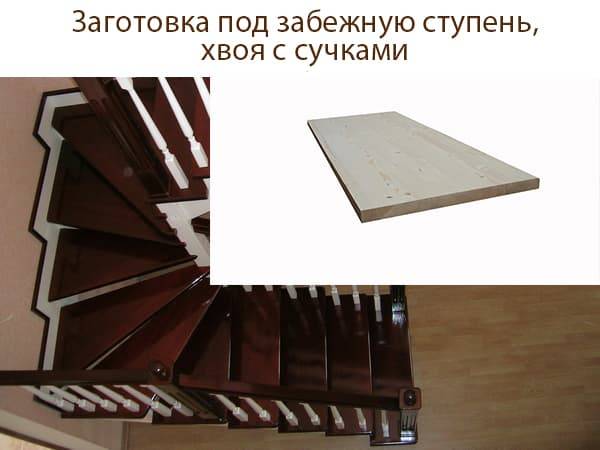

• Забежная. Без неё не обойтись при конструировании поворотных маршей. Также забежные модели используются в качестве ступенек винтовой лестницы. Они отличаются разной глубиной проступи: сужается с внутреннего края и расширяется к наружному. Именно поэтому основные параметры рассчитываются для центральной части проступи. Ступеньки, ведущие в дом, зачастую отличаются большей шириной, чем ступени внутри дома.

Чтобы лестница максимально вписалась в стиль, свойственный дому, используются разные типы ступеней:

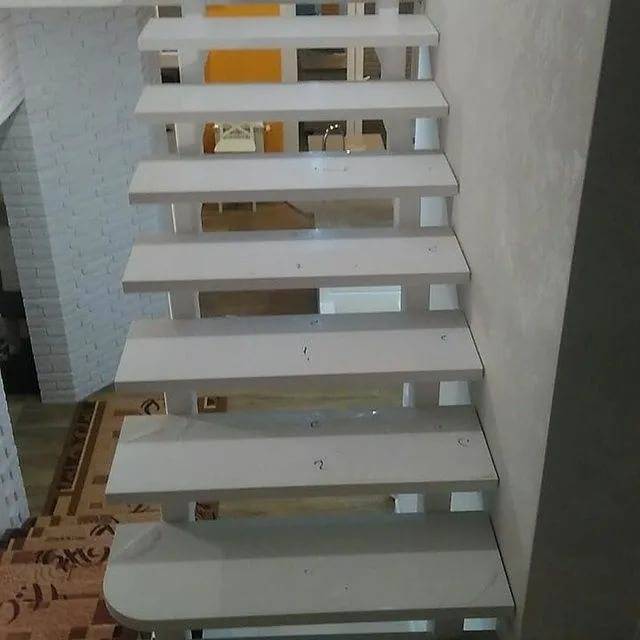

• Открытые. Состоят только из проступей, то есть горизонтальной части, а расстояние между ними остается свободным. Это создает атмосферу легкости, позволяет увеличить площадь для расположения ступни, но не всегда является комфортным.
• Закрытые. В этом случае добавляются подступенки, которые закрывают пространство между проступями. Их можно изготовить из дерева, фанеры, стекла и других материалов.

Варианты ступеней для лестничного марша: 1) прямые закрытые 2) открытые забежные в сочетании с прямыми

Размеры и правила расчета

Начиная проектировать лестничные ступени, важно знать, что, в зависимости от места установки, применяются определенные требования и правила расчета:

На главной лестнице, где передвигается большое количество людей, и нет возможности устроить пандус, ширина проступи должна быть около 25 см. Высота подступенка – порядка 22 см.

У парковых и садовых конструкций размер подсупенка 12, а проступь 40 см.

Ступени на чердачную лестницу должны быть с проступью не менее 30 см. Высота подступенка 15 см.

Стоит понимать, что лестницы могут быть не только стандартными, так что указанные выше расчеты не всегда актуальны. Поэтому давайте выделим основные требования к ступеням, в рамках которых вы можете сооружать относительно опасные и удобные конструкции:

• Общепринятый размер среднего шага человека 60 – 64 см.
• Ширина проступи от 25 до 40 см.
• Высота подступенка, пропорционально зависит от ширины и колеблется от 12 до 22 см.
• Сумма всех параметров (ширины и двух высот) должна быть равна размеру шага 60 – 64 см.

Для удобства подъема, высота подступенков должна быть одинаковой по всей длине пролета.

Технические характеристики

Название характеристики	Значение
Марка прочности	M1000
Класс морозостойкости	F400
Класс влагоустойчивости	W12
Степень истираемости	G1
Противоскользящая поверхность	R13
Область применения	Бетонные, кирпичные основания Деревянные черновые лестницы (с армирующей сеткой) Металлические черновые лестницы (с армирующей сеткой)
Разновидности	Монолитные ступени Монолитные ступени с резиновым покрытием Монолитные ступени по программе «Доступная среда» Составные ступени «Вашингтон» (плита с закругленным краем в виде капеноса)
Размер
Монолитные ступени стандартного размера (в т.ч. с резиновым покрытием и «Доступная среда»)	Длина: 1210 / 1540 мм Ширина проступи: 380 мм Высота подступенка: 190 мм Толщина: Ступень для внутренней лестницы: 16 мм Ступень для наружной лестницы: 19 мм Ступень с резиновым покрытием: 24 мм
Монолитные ступени в рисунке «Состаренный габбро»	Длина: 1210 / 1540 мм Ширина проступи: 350 мм Высота подступенка: 190 мм Толщина: Ступень для внутренней лестницы: 16 мм Ступень для наружной лестницы: 19 мм Ступень с резиновым покрытием: 24 мм
Составные ступени «Вашингтон»	Размер: 1210х445 мм Толщина: 20 мм
Цвет	Серый, коричневый, красный

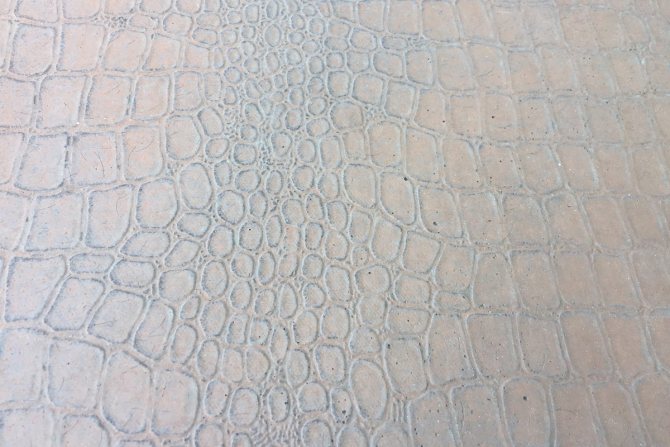

Рисунок
Волна	Кристалл
Гранит	Состаренный габбро*
Роса	Индивидуальный (под заказ по вашему эскизу)

* В отличие от остальных рисунков, для которых мы рекомендуем добавлять колер в пропитку, для рисунка «Состаренный габбро» его можно не использовать.

Все накладки изготавливаются по одной форме, что даёт изделиям неизменность геометрических параметров. Резка «в размер» накладок и плит осуществляется после выполнения непосредственных замеров на объекте, путем подпиливания подступенника и проступи на производстве или непосредственно на месте монтажником. Для подрезки необходима простая углошлифовальная машинка (болгарка).

Накладки на ступени из тонкостенного фибробетонного композита имеют монолитную конструкцию и большие габариты, благодаря чему количество стыков на готовом крыльце сводится к минимуму, тем самым существенно повышая долговечность лестницы и её устойчивость к постоянным динамическим нагрузкам и влаге. Также это делает монтаж наших изделий крайне простым и быстрым.

Как изготавливаются ступени для лестниц

При создании проектов подъемных механизмов рассчитываются все элементы конструкций. В частности, в чертеже обозначается количество тех или иных деталей, а также их параметры. Все части лестницы изготавливаются в соответствии с проектом. Легче всего изготовить проступи из древесины, что и стало причиной популярности деревянных лестниц. Но при этом стоит учитывать, что каждая порода дерева имеет свои особенности. Если проступи изготавливаются из сосны, которая не отличается особой твердостью, то их толщина должна быть не менее 5 см. Дубовые или буковые проступи могут иметь наименьшую толщину 3,6 см. Древесина должна быть наивысшего качества, без каких-либо сучков или других дефектов.Для людей, умеющих обращаться со сварочным аппаратом и болгаркой, не составит большого труда изготовить ступени из металла. Зачастую такими поступями обустраиваются наружные лестницы. Для их изготовления используют металлические листы со специальными отверстиями, благодаря которым на подъемах лестничного марша не будет собираться снег. Чтобы подъемные механизмы были безопасными, нельзя допускать их обледенения. Противоскользящие ступени должны иметь рифленую поверхность. Подъемные механизмы из железобетона зачастую сооружаются из готовых лестничных маршей. Перед изготовлением такого марша, необходимо определиться, сколько ступеней он будет иметь, и какими будут их параметры. Монтировать конструкцию из такого материала можно и своими руками. Для отливки каждой проступи понадобится сооружать опалубку, армировать ее и лишь тогда заливать бетоном.Немного сложнее изготавливать проступи из закаленного стекла или пластика, поэтому лучше обратиться в специальные компании, где быстро подготовят проступи нужных размеров.

Сколько стоят подступенники: цена изделий из бетона и других материалов

Стоимость подступенников напрямую зависит от материала их изготовления. Цена изделий из дерева определяется в соответствии с его породой, сортом и степенью качества. Цена изделий из плитки зависит от её состава, а также от наличия орнамента.

Перечень средней стоимости подступёнков за 1м2, руб.

• буковые – 1300 рублей;
• ДПК – 2300 рублей;
• клинкерные (без орнамента) – 4200 рублей;
• сосновые – 1100 рублей;
• ясеневые – 3000 рублей;
• бетонные – 2500 рублей.

Таким образом, бетонные накладные подступёнки относятся к категории сравнительно низкого ценового диапазона, при этом отвечая на все заявленные требования по качеству и цветовому разнообразию.

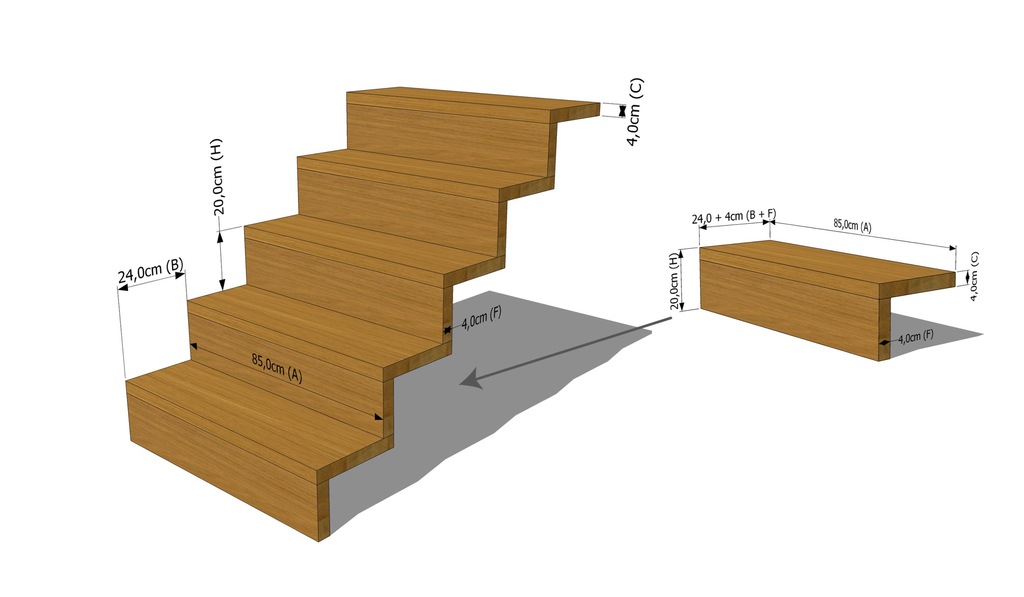

Размер ступеней

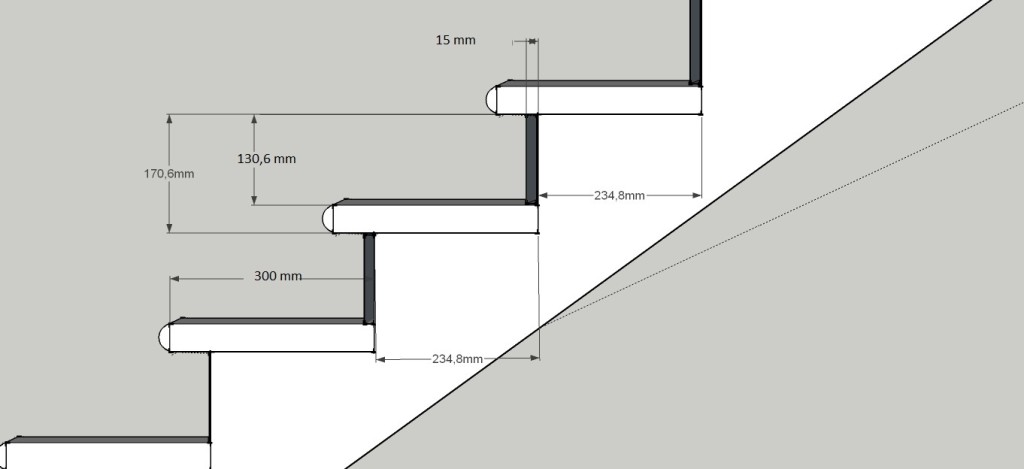

Чтобы произвести расчет ступеней для лестницы, нужно посчитать стандартные геометрические величины: ширину, высоту, глубину и толщину.

• Обычно высота колеблется от 15 до 22 сантиметров, глубина должна быть комфортной, чтобы человек мог спокойно поставить ногу на горизонтальную поверхность, ширина ступени – это расстояние от одной до другой части лестничного марша.
• Толщина подступенка и проступи имеет также свои показатели – 25 мм и 35 мм.
• Глубина может варьироваться, если у вас винтовая или поворотная лестница. Благодаря этому можно будет выбрать, по какой стороне подниматься или опускаться.

Исходя из этих данных, можно определить оптимальный угол наклона для лестницы.

Ключевые параметры лестничных маршей

Все размеры ступеней ГОСТ регламентирует в рекомендациях, требованиях и СНиП. Каждому из них предписано наибольшее и наименьшее значение. Учитывается также принадлежность лестницы к той или иной конструкции и функциональному назначению.

Угол наклона

Этот фактор способен повлиять на удобное и безопасное использование марша. Чем он круче, тем меньшее пространство необходимо для размещения пролета. Но в этом случае возникают сложности при передвижении вверх и вниз. И наоборот, малые значения позволяют с комфортом передвигаться детям и старикам, но для частного дома площадь, которую займет устройство для спуска и подъема — непозволительная роскошь.

От покатости значений зависит непосредственная высота и ширина ступеней лестницы. ГОСТ считает, что оптимально, если она наклонена на 30−45°. Но не запрещены и прочие показатели:

• менее 30° для пологих конструкций;
• компактные, приставные и стремянки — 45−75°;
• для трапов предусмотрена крутизна в 75−90°;
• к 100° приближен наклон пандусов.

Ширина лестничного пролета

Настоящий параметр рассчитывается самым простым способом. Считается, что лестница должна быть рассчитана для одновременного нахождения на ней двух человек независимо от направления их движения. Не принимая в расчет размеры перил и ограждений, этот габарит принят по рекомендации СНиП за 0,9−1 метр.

Высота и глубина площадки

Любая ступень состоит из двух частей. Горизонтальная называется проступью, а вертикальная — подступенком. Его размер и считается величиной подъема основного конструктивного элемента марша. К высоте ступенек лестницы ГОСТ предъявляет такие требования:

• он должен быть одинаковым на всей длине пролета, так как изменения собьют ритм движения, что может вызвать получение травмы;
• обеспечивать комфорт как при перемещении вверх, так и вниз;
• глубина должна соответствовать размеру шага среднего человека — 55−65 сантиметров.

Количество основных элементов

Один пролет может состоять и из различного их числа. Обычно эта цифра умещается в предел от 3 до 16. При большей сумме подниматься станет сложно и необходимо предусмотреть место для отдыха. Если ступеней нечетное количество, то пешеход завершит свое перемещение на той же ноге, с которой двинулся в путь. Это очень удобно, но необязательно.

Чтобы вычислить полное расстояние снизу доверху, нужно подсчитать частное между общей высотой лестницы и размером подступенка. Для межэтажных конструкций берется расстояние от чистовых полов нижнего яруса до таких же элементов последнего этажа. Все эти нормативы разработаны на практике для обеспечения удобного и безопасного пользования подъемными элементами дома в повседневной жизни. Поэтому и применяются в тех местах, где человек проводит большую часть своего времени — дома или на работе.

Основные рекомендации ГОСТ

Именно комфортное передвижение и отсутствие травмоопасных факторов является важнейшей задачей всех расчетов и предложений, изложенных в любом нормативном акте. Поэтому при проектировании и строительстве пролетов нужно ориентироваться на такие пожелания:

1. Бытовые лестницы должны быть шириной 0,8 метра, в двухэтажных — 0,9 м, в более высоких — 1,05 метра. Наибольшая величина для жилых построек определена в пределах 1,4 м.
2. Объекты, состоящие из более чем 1 марша, являются одинаковыми по ширине на всей своей протяженности.
3. На встречных пролетах расстояние между ними определяется в 50 миллиметров.
4. Проходные марши могут иметь длину не менее 1,3 метра, а перед входной дверью — 1 метр.
5. Значение угла покатости выбирается около 50°. Минимум — 20°.
6. Высота ступени, т. е. подступенок, рекомендована в диапазоне 12−19 сантиметров. До 21 см увеличиваются подъемники на чердак. Этот показатель для каждого элемента может немного варьироваться, не более чем на 50 мм.
7. Ширина опорной площадки (проступь) принимается за 25−26 см, на чердаках — 20−21 см. В этом случае свес ее не должен превышать 3 сантиметров.
8. Расстояние до потолка в идеальном случае рекомендуется оставлять около 2 метров.
