Приставные конструкции
Отдельно следует выделить приставные и подобные им типы лестниц. Дело в том, что в таком случае может изменяться угол наклона ступеней, а также расстояние между ними. Так как чаще всего эти изделия используются в хозяйственных целях, для них можно немного изменять параметры. При частой и интенсивной эксплуатации, возможно, придется поэкспериментировать с проектом конструкции для увеличения коэффициента эргономичности и достижения минимальных требований СНиП.
Приставные и подобные им лестничные конструкции чаще всего используются для хозяйственных целей и отличаются большим углом наклона
В первую очередь следует отметить больший угол наклона. Для такой лестницы он может колебаться в пределах 60–80 градусов. В связи с этим изменяется и соотношение показателей для ширины шага
Большее внимание следует уделить такой характеристике, как расстояние между перекладинами, и только во вторую очередь пропорциям. Дело в том, что подступенок в данном случае, по сути, отсутствует, а проступь равна толщине перекладины
Комфортный шаг важно сохранить, но в этом случае его расчеты сводятся до вычисления периодичности установки поперечных планок. Зачастую расстояние между перекладинами приставных лестниц устанавливается на уровне 35 см
Допускаются смещения на 5–7 см. Слишком частые или же далеко расположенные друг от друга ступени делают лестницу неудобной. К тому же в связи с тем, что при спуске передвигаться по ней нужно спиной вперед, важно поддержать естественное восприятие положения ступеней. В противном случае можно оступиться и травмироваться
Зачастую расстояние между перекладинами приставных лестниц устанавливается на уровне 35 см. Допускаются смещения на 5–7 см. Слишком частые или же далеко расположенные друг от друга ступени делают лестницу неудобной
К тому же в связи с тем, что при спуске передвигаться по ней нужно спиной вперед, важно поддержать естественное восприятие положения ступеней. В противном случае можно оступиться и травмироваться
Расчеты для шага лестницы позволяют заложить основные параметры для проектирования будущей конструкции. В процессе вычислений нужно проверять соотношения при изменении хотя бы одной характеристики.
Расчет оптимальных размеров
Высота подступенка влияет на удобство всей лестничной конструкции и каждой ступени в отдельности. Оптимальная его высота в жилом доме не должна быть меньше 14 см, но и не должна превышать 17 см. Эти размеры зависят от высоты самого помещения и находятся в прямой зависимости от величины шага человека.
Низкие ступени с глубокой проступью иногда устанавливаются на лестницах, ведущих к крыльцу.
Узнать ширину шага лестницы достаточно легко, если вспомнить простейшие знания по математике. Для этого нужно взять значение глубины проступи и высоты подступенка вашей будущей лестницы и подставить в формулу для расчета:
2а + в = 60.
Где а – глубина проступи, а в – высота подступенка. При необходимости данные можно подкорректировать и выявить идеальный размер.
Альтернативный метод расчета размера ступеней
Рассчитать количество ступеней проще всего. Для этого берется высота помещения (т.е. расстояние от пола первого этажа до пола второго) и высота подступенка. Делим высоту помещения на высоту подступенка и получаем количество ступеней. В идеале, количество ступеней должно быть нечетным, поскольку удобнее начинать подъем и заканчивать с одной ноги.
При помощи данной таблицы вы сможете определиться с размером и количеством ступеней.
Соотношение высоты подступенка к глубине проступи влияет на удобство и безопасность всей лестницы. Любая лестница должна не только подходить по размерам, но и отвечать правилам безопасности. Здесь опять же нужно знать глубину проступи и высоту подступенка. Если сложить эти размеры, должно получиться около 46 см.
Чтобы понять насколько удобна ваша лестничная конструкция, необходимо обратиться к формуле комфорта: а —в = 12 см.
Где “а” – глубина проступи, а “в” – это значение высоты подступенка. Если при расчете по этой формуле выходит значение 12 см, значит ваша лестница будет комфортной и удобной.
Бесплатный сервис для расчета размера ступеней и других элементов лестниц
Ширина марша
Этот параметр установлен действующими нормами и правилами. В небольших домах конструкция может иметь ширину 70-80 см, не считая перил и ограждений. Этой ширины будет достаточно для того, чтобы взрослый человек спокойно, не цепляя углов, поднялся и спустился по лестнице. Два человека вряд ли смогут разминуться на такой площади. Стандартная ширина должна варьироваться между 90 см и 100 см. Для большей безопасности понадобятся перила, но это займет еще некоторую площадь помещения (примерно 30-40 см.), так что при планировании ширины марша это необходимо учитывать.
Подъем по столь узкой лестнице может стать настоящим испытанием, особенно для человека, страдающего клаустрофобией.
Глубина ступеней
Глубина проступи является важным фактором на пути к комфортному перемещению с этажа на этаж, поэтому нужно тщательно продумать этот момент и определить оптимальную глубину проступи. По ГОСТу она может варьироваться в диапазоне от 23 см до 30 см, но можно отойти от нормы и прибавить по паре-тройке сантиметров. Главное не забывать о формуле комфорта. Если глубину ступени увеличить до 35-40 сантиметров, то, во-первых, конструкция будет выглядеть громоздко и вольется не в каждый интерьер, а, во-вторых, высота подступенка в этом случае должна быть тоже изменена.
Безусловно, можно совсем отказаться от установки подступенка, оставить лишь проступь. Это допустимо лишь в случае криволинейных лестниц или, если вы преследуете цель облегчить саму конструкцию.
В криволинейных лестницах размер забежных ступеней будет зависеть от других факторов. Их применяют вместо поворотных площадок для обустройства плавного перехода на второй этаж и экономии места в доме.
Именно неравномерная глубина забежных ступеней делает их неудобными.
Какие материалы используются при производстве стремянок
При производстве данных изделий применяют сталь, алюминий или дерево. Последний материал сейчас используется редко
Покупатели часто хотят знать: что лучше – стремянка стальная или алюминиевая? Здесь важно знать, для чего вам нужен предмет, условия использования. Если нужна легкая модель, которую легко перенести с места на место даже хрупкой девушке, значит, покупайте изделие из алюминия. Такие лестницы обычно компактнее стальных
Их удобнее хранить дома. Преимущества моделей из стали – высокая прочность, предельная надежность. Их минусы – большой вес. Такие изделия обычно применяют не в быту, а на производствах. Также самая устойчивая стремянка делается именно из стали
Такие лестницы обычно компактнее стальных. Их удобнее хранить дома. Преимущества моделей из стали – высокая прочность, предельная надежность. Их минусы – большой вес. Такие изделия обычно применяют не в быту, а на производствах. Также самая устойчивая стремянка делается именно из стали.
Маршевые лестницы
Рассчитать и смонтировать такую деревянную конструкцию для подъема на второй этаж своими руками вполне осуществимо и для новичков в столярном деле. Схему расчета параметров лестницы такого типа можно осуществить по формуле прямоугольного треугольника.
Где катеты (К1, К2) – высота и длина проема, а гипотенуза (Г) – длина лестницы: К12+ К22= Г2.
Например, высота проема – 3 000 мм (3 м), длина 4 000 (4 м): 9+16=25 (м2); соответственно, длина лестницы будет 5 м (5000 мм).
Количество ступеней можно рассчитать исходя из рекомендуемых нормативов. Берем за основу высоту 150 мм. Получаем: 3000/150=20 штук. Тогда глубина проступка будет 5000/20=250 мм. Если данные подставить в формулу расчета среднего шага человека, то получится: 300+250=550 мм, что значительно меньше рекомендуемого параметра (600-640 мм). В этом случае можно уменьшить высоту ступеней.
Чертеж с размерами маршевой лестницы
Еще один важный фактор, который следует учитывать при расчете и конструировании лестницы — высота прохода. У нас в примере задан параметр 3 000 мм, отнимаем от него рекомендуемый параметр 1900 мм, остается 1100 мм. Делим на высоту ступеней, получаем 1100/150= 7,33. С округлением выходит 7 штук. Остальные 13 должны размещаться под проемом второго этажа. Соответственно, его длина составит 13*250=3250 мм. Как правило, в таких случаях устанавливают поворотные конструкции.
Такие сооружения могут выполняться в двух вариантах:
- с переходными площадками;
- с поворотными ступенями.
Первый случай обеспечивает комфортное перемещение между уровнями, второй – экономит полезную площадь дома. Ширина площадки не должна быть меньше ширины марша. Полученные данные из расчетов берутся как основа для выпилки деталей. Стоит учесть, что высота ступеней складывается из высоты подступенка и толщины проступи.

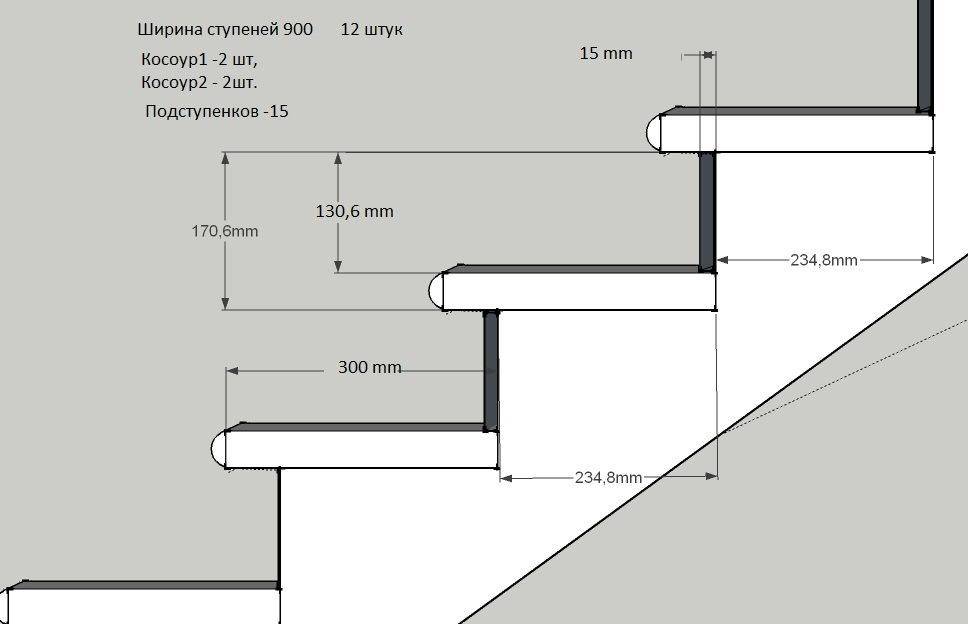

Схема устройства подступенок
Соответственно, этот момент следует учесть и при подготовке косоуров. Несмотря на свою основательность, маршевые пролеты для передвижения между этажами частного дома являются наиболее популярными. Чтобы сберечь полезную площадь, под такими конструкциями нередко оборудуют кладовку в доме, гардеробную, или используют как дополнительное полочное пространство.
Высота ступеньки по ГОСТу — или какой смысл в нормативах
Здравствуйте. Читая ваш сайт, часто вижу ссылки на различные нормативы, относящиеся к проектированию лестниц. Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы. И что случится, если я не стану их соблюдать, а сделаю своими руками такую лестницу, которая впишется в отведенное ей пространство.
Я понимаю, что это как-то связано с безопасностью. Но в нашей семье ни детей, ни людей пожилых или ограниченных в движениях нет. Так ли необходимо нам соблюдать эти нормы?
Следовать этим рекомендациям или нет – дело ваше. Цена вопроса не только безопасное использование конструкции, но и её удобство.
Формула идеальной лестницы
Эта формула была выведена почти четыре столетия назад французским инженером Блонделем. Он установил, что если сумма глубины ступени и её двойной высоты равна длине человеческого шага, то передвигаться по лестнице удобнее всего, затрачивая минимум сил.
При этом значения h и b не произвольные. Они должны укладываться ещё в две формулы:
- h + b = 45. Если высота и ширина ступеней лестницы в сумме дают эту величину, она считается безопасной,
- b – h = 12. Высота ступенек лестницы должна быть меньше глубины примерно на 12 см.
Понятно, что глубина ступеньки должна быть такой, чтобы на неё можно было опереться всей стопой, а это не меньше 24-32 см. Отсюда становится понятно, что высота проступи и ширина ступени лестницы по ГОСТ выбраны не случайно, а основаны на физических и функциональных особенностях человеческого организма.
Для справки. Стандарты, регламентирующие строительные работы по возведению лестниц, изложены в ГОСТ 8717.1-84 и 8717.0-84. А также в Строительных нормах и правилах (СНиП).
Нормативные требования к проектированию и устройству лестниц
Оптимальная ширина и высота ступени лестницы – не единственные параметры, которых нужно придерживаться. Есть и другие, от соблюдения которых тоже зависит безопасность эксплуатации подобных конструкций.
Для справки. Если при строительстве зданий общественного назначения утвержденная нормативами инструкция нарушается, это влечет за собой административную ответственность.
Общие требования
К ним относятся следующие пункты:
- Если здание имеет более одного этажа, оно обязательно снабжается полноценным стационарным лестничным пролетом.
- Передвижные или складные лестницы допустимы только для сообщения с подвальными или чердачными помещениями.
- По ГОСТ ширина лестницы должна быть одинаковой по всей длине и быть не меньше 80 см. Этого достаточно для свободного прохода одного человека и перемещения габаритных предметов. В зданиях с большой проходимостью ширину увеличивают до полутора метров.
- Каждый пролет должен иметь не менее 3 и не более 17 ступеней.
- Угол подъема также зависит от назначения лестницы. В жилых и общественных зданиях он должен находиться в пределах 26-41 градусов. Именно от угла подъема зависят размеры ступеней лестницы. В жилом доме его не всегда удается вписать в эти нормативы из-за ограниченности свободного пространства.
Совет. Сделать лестницу более безопасной, соблюдая положенный уклон, можно, изменив её конструкцию. Например, используя вместо площадки забежные ступени или выбрав винтовую форму.
- На улице лестницы лучше заменять пандусами, если их угол наклона можно сделать менее 23 градусов.
- Если конструкция содержит более трех ступеней, она должна быть оборудована ограждениями высотой не менее 90 см с расстоянием между балясинами не менее 10-15 см.
Требования к ступеням
Вернемся к началу и подробно расскажем, какими должны быть ширина и высота ступени лестницы. Тем более, что они бывают разными: рядовыми и забежными, открытыми (без подступенков) и открытыми, с навесом проступи и без него.
Как уже говорилось выше, ширина (глубина) ступеней не должна быть меньше 24-25 см. Лучше больше, особенно если лестница уличная. 20 см допускается только для подвальных и чердачных конструкций, которыми пользуются редко.
Обратите внимание. Если проступь будет шире 30-35 см, вы будете сбиваться с шага, а если уже 25 см, то вам будет неудобно спускаться
- Оптимальная высота ступени по стандартам – 15-20 см.
- У забежных ступеней узкая сторона должна быть не менее 10 см.
- Выступ (навес) ступени не должен быть более 3 см.
- Если перед лестницей есть дверь, площадка перед ней должна быть не меньше метра или хотя бы не меньше, чем ширина дверного полотна.
- Если лестница имеет пролеты с площадками, то ширина площадки должна быть не меньше 130 см.
Заключение
Высота ступеньки по ГОСТу – или какой смысл в нормативах
Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы.
Эргономические требования
Лестница — конструкция повышенной опасности. Чтобы человек не подвергался излишним рискам, она должна быть максимально удобной.
На лестницах, в которых меньше трёх ступеней, легко оступиться, а при количестве ступеней свыше шестнадцати подъём становится слишком утомительным.
Для вычисления максимально удобного соотношения ширины проступи и высоты подступенка используют среднюю длину шага взрослого человека, которая составляет приблизительно 60 — 64 сантиметра. Отсюда вывели формулу:
2 * высота подступенка + ширина проступи = 64 см
Также существует формула, по которой сумма двух слагаемых должна быть в пределах 43 — 47 сантиметров. Соблюдение этой пропорции гарантирует безопасность, а для удобства стоит придерживаться правила:
ширина проступи — высота подступенка = 12 см
Кроме того, ширина проступи должна быть такой, чтобы взрослый человек без проблем смог опереться на неё ногой.Оптимальным станет размер 30 сантиметров. При меньшей ширине проступи по лестнице будет трудно спускаться, а большая ширина станет сбивать с шага.
Для ширины проступи 30 сантиметров высота подступенка должна быть 15. Это значит, что уклон лестницы равняется 1:2 или 27 градусов.
Удобнее, если количество ступеней в марше будет нечётным, тогда человек будет начинать и заканчивать движение с одной ноги. Лучше, чтобы высота между любой ступенью лестницы и потолком была не менее 2 метров.
Основные параметры
Десятилетиями строители накапливали необходимый опыт для создания прочных и красивых лестниц. Одно из правил, которое гарантирует безопасность использования данной конструкции, – это соблюдение соотношения между расстоянием перемещения вперед и высотой ступней.
Данное соотношение можно просчитать следующим образом:
- берем за x расстояние между поверхностью смежных ступней;
- y – это расстояние между краями смежных ступеней;
- формула, связывающая эти две величины выглядит так: 2х+у=60;
- также, исходя из нее, выводится формула безопасной лестницы: х+у=45 ;
- и еще одна, по которой определяется размер удобной лестницы: у-х=12.
Конечно же, эти формулы – не единственные, помогающие определить идеальный размер и высоту конструкции, тем более что современные ГОСТы учитывают намного больше разных параметров. Так, например, большинство существующих норм по строительству лестниц больше уделяют внимания безопасности при эксплуатации лестниц.
Например, документ о строительных нормах содержит очень подробные нюансы проектирования и постройки лестниц и других конструкций и выдвигает четкие требования, которые следует соблюдать при их возведении. Их несоблюдение может повлечь за собой очень неприятные последствия. Итак, правила это следующие:
- если здание состоит из двух и более этажей, лестничный пролет должен быть один и большой;
- лестницы передвижного типа можно применять только для чердаков или подвалов;
- размер лестничного пролета для прохода одного человека должен иметь ширину как минимум порядка 1 м, и она должна быть статичной по всему пролету;
- один маршевый пролет должен состоять из нечетного числа ступеней от 3 до 17 штук;
- угол высоты пролета должен составлять от 26 до 45 градусов;
- высота ступеней лестницы должна колебаться от 150 до 200 мм;
- высота ступеней в пределах одного пролета не должна отличаться более чем на 5 мм;
- ширина ступней в помещении должна составлять минимум 250 мм;
- максимальная высота ступени должна составлять 30 мм;
- расстояние от ступени до двери должно быть как минимум 1 метр;
- лестничная площадка с примыкающими к ней пролетами должна иметь размер как минимум 1,3 м;
- высота лестничной ограды должна быть минимум 900 мм, а расстояние между балясинами минимум 100 мм соответственно.
Что такое шаг ступенек лестницы?
В первую очередь следует более подробно вникнуть в вопрос, что же такое шаг для лестницы. По сути, это расстояние между её ступеньками
Однако при этом важно учитывать стандарты СНиП для шага взрослого среднестатистического человека
То есть берется во внимание не только высота подступенка между двумя соседними элементами, но и другие параметры, а именно ширина проступи
Иными словами, в понятие шага лестницы входит количество сантиметров, на которые приходится положение стопы человека на нижнем уровне, а также на верхнем и промежуток между этими двумя плоскостями.
В зависимости от типа помещения могут незначительно изменяться некоторые параметры. Во многом шаг зависит от такой величины, как угол наклона. Для точного определения габаритов конструкции нужно учитывать абсолютно все показатели.
Схематическое изображение шага лестницы
Важность эргономических критериев расчёта
Очень важно правильно рассчитать ширину проступи. Она должна позволять взрослому человеку поставить полностью ногу на ступеньку
По стандартам эти параметры колеблется от 20 до 32 см.
Некоторые проектировщики утверждают, что оптимальными размерами являются подступок в 15 см, а ширина ступени – 30. Когда застройщик делает большую ширину, человек, поднимаясь, просто сбивается с шага, так как не хватает ширины поступи.
Если лестница не может иметь общепринятые стандарты наклона и должна быть менее 23 градусов, то лучшим вариантом станет установка пандуса. Если угол более 45 градусов, то лучше использовать приставные конструкции.
Этапы выполнения работ по монтажу лестничных проёмов, особенности:
- Определение вместе с проектировщиком места, где будет находиться будущая лестница.
- Выбирается определённый вид и тип лестницы, учитывая её высоту, ширину, количество ступеней в пролёте, материал, дизайнерское оформление. Размер конструкции должен быть просчитан до мелочей.
- Монтаж лестницы. Эти работы можно выполнять и самостоятельно, но лучшим вариантом будет пригласить опытного специалиста, чтобы избежать ошибок.
- Далее, определения необходимости наличия поручней. В общественных местах лестницы, по требованиям ГОСТа, не могут эксплуатироваться без перил.
- Определяется вид крепления конструкции к несущей стене. Необходимо предусмотреть дополнительные упоры, чтобы лестница была основательно закреплена и не двигалась.
- Завершающий монтаж всех декоративных элементов.
Существуют определённые требования к конструкциям, которые устанавливаются в частных домах. Здесь проследить полное выполнение и соблюдение требований ГОСТ и СНиП невозможно, так как порой сам хозяин занимается установкой и изготовлением лестницы. Поэтому только осознанное понимание, что этот участок может быть травмоопасным и нести угрозу для жизни домочадцев, должен заставить соблюдать перечисленные нормы:
если нет возможности выделить большое количество места для лестницы, то рекомендуется использовать винтовую, её размер гораздо меньше
Она является практичной и надёжной;
обязательно устанавливайте перила и ограждения, они помогут избежать падения со второго этажа, особенно если в доме живут маленькие дети;
придерживайтесь стандартов ГОСТа, если конструкция имеет такие показатели;
не забывайте устанавливать освещение на этом участке в доме, оно очень важно в ночное время.
Базовые значения и соотношения: высота ступенек лестницы по ГОСТу
Эргономичность и безопасность лестничных конструкций обеспечивается следующими параметрами: размерами лестницы, которые соответствуют требованиям СНиП и ГОСТ; оптимальным соотношением между различными элементами лестничной конструкции; материалом, из которого изготовлена лестница; соблюдением технологии изготовления и установки лестничных элементов. Что касается размеров основных компонентов лестницы и соотношений между ними, то здесь существуют конкретные, полученные, эмпирическим путем пропорции.
С высотой ступеней необходимо определяться еще на этапе проектирования лестничной конструкции
Так, для того чтобы лестница была удобной и обеспечивала безопасность передвижения, необходимо, чтобы:
- Все размеры лестницы находились в числовых пределах, оговоренных соответствующими нормативными документами.
- Стандартная высота подступенка, как правило, колеблется в пределах 14-17 см, максимальная высота подступенка не должна превышать 20 см, а минимальное значение этого параметра – 12 см, в том числе, и для первой ступеньки.
- Оптимальная величина уклона лестниц составляет 80-85%.
Комфортная и безопасная лестница – это результат корректного проектирования и строительства при соблюдении определенных геометрических пропорций.
Особенности работы с каждыми
Работа со стандартными видами лестниц разделяется на этапы. Работа заключается в выполнении следующих действий:
- Определение места установки лестницы;
- Производится выбор лестницы в зависимости от высоты, ширины, количества ступеней, материала, дизайна и прочее.
- Переходим к установке лестницы. Монтаж проводится после всех отделочных работ в помещении. Работу по монтажу можно выполнять самостоятельно, но лучше пригласить специалиста. Ведь лестница очень важный элемент, и малейшая ошибка в конструкции может дорого стоить.
- Определяемся с конструкцией лестницы. Будет ли конструкция иметь поручни, ограждения или другие меры безопасности.
- Определиться с закреплением лестницы. Должно быть крепление сверху, снизу, и к стене. Если лестница не приставлена к стене, необходимо сделать дополнительные упоры, для закрепления конструкции в неподвижном состоянии.
- Проводится монтаж лестницы стандартных размеров.
Также вы можете ознакомиться с информацией про облицовочную плитку для фасада по этой ссылке.
Требования к лестницам, которые устанавливаются в доме:
- Обеспечивать надежность, комфортность, практичность и не занимать много места в помещении. Для этого можно воспользоваться типом лестницы винтовой.
- Дополнительно установлены перила и ограждения.
- Соответствовать ГОСТу, если она относится к стандартным видам лестниц.
- Установить дополнительное освещение в ночное время.
Как правильно проектировать лестницу
Во время разработки проекта и при определении вида будущего строения нужно учитывать массу факторов и требований, в частности, следующих:
- какой будет характер перемещения людей по лестницам;
- какие ожидаются нагрузки на конструкцию;
- какие технологии будут применены к ее изготовлению;
- дизайнерские особенности;
- будет ли иметься в наличии пространство для конструкции и дополнительные опоры.
Еще на этапе проектирования следует помнить, что лестница относится к зонам повышенного риска, поэтому очень важно при ее создании соблюдать все требования по технике безопасности. При этом одно из ключевых требований – это соблюдение ГОСТ на высоту ступеней
Так, эту величину следует выбирать строго согласно задокументированным нормативам. Как известно, большинство травматических случаев на лестницах связано с несоблюдением этого требования при их строительстве.
Конструкция перил и лестничных поручней обязательно должна продумываться с учетом расчетной нагрузки с запасом. Согласно инструкции, поручни и перила должны быть сделаны так, чтобы смогли выдерживать массу от 100 килограмм, а человек мог бы облокотиться на них большей частью своего тела.
Очень важный расчетный параметр – это расстояние от потолка до ступеней, оно должно составлять не менее 2 метров. Критическая высота такой конструкции относится также и к проему лестницы.
Также при проектировании следует учитывать и материал изготовления. Желательно, чтобы заранее было предусмотрено дополнительное покрытие для слишком скользких или гладких поверхностей. Так, домашнюю лестницу лучше всего покрыть ковром, который не только обеспечит дополнительную безопасность, но также будет выполнять роль шумоизолятора, да и выглядеть это будет очень эстетично.
