Теплый плинтус для пола: виды, особенности, монтаж

Электрический теплый плинтус

Какие материалы для этого нужны? Главный элемент всей системы – греющий модуль.

Он состоит из двух труб диаметром 13мм, на которые сверху запрессованы ламели – латунные пластины. В сборе получается некое подобие радиатора.

Стандартная длина одного модуля около 2,5м. В нижнюю трубку вставляется трубчатый сухой ТЭН.

В зависимости от длины модуля можно подобрать и разную длину тэнов – от 0,7м (140Вт) до 2,5м (500Вт).

В верхней закладывается трехжильный термостойкий медный кабель с силиконовой изоляцией. Оболочка такого выдерживает нагрев до 200 градусов.

Еще потребуются:

профиля

держатели для греющего модуля

Они бывают двух видов: шириной 3см для стыковки профиля и 2см (монтируется по всей длине плинтуса).

пластиковые клинья

Необходимы, чтобы модуль плотно фиксировался и не болтался на своем месте.

декоративные пластиковые уголки, накладки и наконечники

#gallery-1 {
margin: auto;
}
#gallery-1 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 50%;
}
#gallery-1 img {
border: 2px solid #cfcfcf;
}
#gallery-1 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

шурупы-саморезы+заглушки для их шляпок

алюминиевая лента на клеющей основе шириной 64мм

лента из вспененного полиэтилена теплоизоляционная – 110мм

Все электрические соединения необходимо будет заизолировать термоусадочными трубками.

Места подключения проводов закрываются пластиковыми коробами.

комнатный термостат для регулировки температуры

В принципе это все материалы для покупки. Далее переходим к подготовительным работам.

Система теплый плинтус

Представьте себе обычный радиатор отопления в миниатюре, причем растянутый по всему периметру помещения. Именно так можно простыми словами описать конструкцию теплого плинтуса. Только материалы для производства этого радиатора используются самые теплопроводные – алюминий и медь. Нагревательный элемент представляет собой множество алюминиевых или медных пластин, прикрепленных к трубам с теплоносителем или греющим кабелем. Соответственно, плинтусная система отопления бывает двух видов:

• водяная;
• электрическая.

Нагреватель приделан к тыльной алюминиевой пластине, которая, в свою очередь, крепится к стене комнаты над самым полом. Сверху теплообменник закрывается лицевой алюминиевой пластиной, так что в целом вся система напоминает плинтус, только больших размеров. В нижней и верхней части собранного модуля предусмотрены прорези для циркуляции воздуха. Холодный поток, попадая сквозь нижнюю щель внутрь корпуса, проходит между пластинами нагревателя, после чего уходит наружу через верхнюю прорезь, как показано на рисунке:

Принцип обогрева помещения объясняется производителями плинтусных нагревателей следующим образом. Нагретый воздух, покидая теплый плинтус и подчиняясь эффекту Коанда, стелется вертикально вдоль стены, тем самым нагревая ее.

В свою очередь, стена равномерно обогревает комнату инфракрасным теплом по всей высоте, как это отображается на схеме в сравнении с традиционным радиаторным отоплением.Источником тепловой энергии в одном случае является теплоноситель, движущийся внутри теплообменников по трубам, а в другом – электрический греющий кабель, проложенный по такому же принципу.

Водяные радиаторы не могут быть включены последовательно по всему периметру, пока теплоноситель пройдет весь путь, он существенно остынет. Поэтому нагреватели включаются последовательно попарно, а подводки к ним присоединяются лучевым (коллекторным) способом, прокладываемые под полами. С электрическим кабелем дело обстоит проще, его можно присоединить к сети в 1—2 точках.

Производители и продавцы, предлагающие плинтусное водяное отопление, декларируют теплоотдачу тех и других изделий на уровне 200 Вт на 1 погонный метр. Только в случае с водяными системами температура теплоносителя для такой теплоотдачи должна составлять 65 ºС. Температура поверхности лицевой панели безопасна, – всего 40 ºС. Соединение теплообменников между собой и с распределительным коллектором осуществляется полимерными трубами, поставляемыми в комплекте.

Требования к отделке отопительного трубопровода под плинтус

Отделочные материалы, используемые для оформления элементов систем отопления, должны обладать следующими характеристиками:

• низкая горючесть;
• достаточная термостойкость – способность сохранять геометрию и эстетичность при воздействии тепла;
• низкий коэффициент теплового расширения;
• гидрофобность – устойчивость к воздействию влаги (при повседневном уходе и аварийных протечках);
• стойкость к химическим веществам (предметам бытовой химии);
• безопасность – отсутствие вредных выделений и запахов под воздействием температуры;
• простота установки и повседневного ухода;
• устойчивость к механическим воздействиям – при перестановках мебели и т.д.;
• эстетичность.

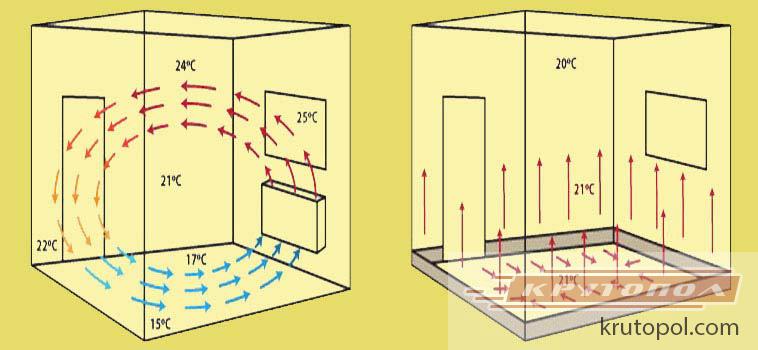

Принцип функционирования системы плинтусного отопления

В принципе работы плинтусных радиаторов заложена не конвекция воздуха, а эффект Коанда. Его смысл заключается в том, что у поверхностей возникает зона пониженного давления, которая обусловлена свободным доступом воздуха только с одной стороны и непроницаемостью. На большую площадь распространяется поток воздуха, который развивается только вдоль поверхности.

В коробе, который сформирован алюминиевыми планками, есть два отверстия горизонтального вида по всей длине – у пола и ближе к стене. Холодный поток воздуха попадает вовнутрь короба, нагревается и поднимается вверх. Так, воздух распространяется по поверхности стены. Благодаря этому инфракрасное тепло распределяется равномерно по материалу стены, обогревая таким образом помещение и обеспечивая ему оптимальную температуру, одинаковую вверху и внизу комнаты.

Принцип работы плинтусного отопления

Так как в процессе работы такого отопления не принимает участие конвекция, то нет надобности слишком нагревать носитель тепла. Система отопления плинтусного типа использует в конструкциях такие материалы, которые обладают хорошей проводимостью тепла – алюминий, медь и др.

Монтаж системы плинтусного отопления самостоятельно

Система плинтусного отопления устанавливается практически таким же образом, как и традиционная отопительная система. Отличие состоит только в разных нюансах. Конечно же, такую серьезную работу лучше доверить профессионалам, но если вы не хотите нести лишние финансовые затраты или любите производить ремонт своими руками, то можно сделать все самостоятельно. Процесс установки плинтусного отопления состоит из следующих этапов:

1. монтаж настенной планки. Такая планка ставится над полом и закрепляется на стене саморезами или дюбелями;
2. монтаж и соединение отдельных модулей конвекторов в одну систему. Для этого служат специальные обжимные фитинги;
3. подключение системы к магистрали отопления. Для этого служит коллектор распределения;
4. проверка работоспособности системы. Перед закрытием обязательно следует проверить систему на наличие течей;
5. закрытие декоративной панелью.

Монтаж теплого плинтуса

Преимущества плинтусного отопления

К положительным свойствам плинтусного отопления можно отнести такие моменты:

1. отсутствие эффекта конвекции, который обычно сопровождается взвешиванием пыли;
2. наличие инфракрасного тепла, которое воспринимается нашим организмом положительно;
3. тепло распределяется равномерно;
4. тепло не скапливается возле потолка, а во всем помещении – одинаковая температура;
5. удаляется проблема откладывания влаги на стенах и потолке, что обычно привело бы к возникновению плесени;
6. быстрый монтаж;
7. нет необходимости слишком нагревать носитель тепла, что позволит сэкономить ресурсы;
8. все элементы системы пригодны к ремонту, благодаря чему можно без вскрытия пола и стен произвести ремонт;
9. благодаря специальным терморегуляторам можно настроить необходимую температуру для каждого помещения отдельно.

Заметим также тот факт, что система отопления плинтусного типа может быть применима и для охлаждения помещений. Для этого ее нужно просто заполнить холодной жидкостью

Здесь важно выдерживать температуру жидкости на уровне, который превышает точку росы в определенных условиях, так как на контурах появится конденсат

Недостатки плинтусного отопления

Среди негативных моментов в обустройстве системы плинтусного отопления можно выделить такие, как:

1. достаточно высокая первоначальная стоимость, в которую входит также дорогостоящий монтаж. Можно сделать плинтусное отопление своими руками, но цена элементов системы отопления обусловлена дороговизной материалов, из которых они сделаны;
2. нельзя устанавливать разные декоративные накладки на радиатор, так как они могут существенно уменьшить теплоотдачу;
3. радиаторы должны очень плотно прилегать к стене, что часто приводит к короблению пленочной отделки стен помещения;
4. помещение, в котором установлено отопление теплый плинтус, необходимо держать более свободным, не загораживать плинтусы и стены корпусной мебелью. Это может повлиять на эффективность отопления.

Отопление плинтусного типа не отличается большой декоративностью

Плинтусное отопление

Несмотря на то, что в нашей стране, что такое теплый плинтус, стало известно не так давно, в Европе этим способом отапливают помещения уже несколько десятков лет. Технология эта очень проста, но вместе с тем достаточно удобна. Основу составляют металлические (чаще всего медные) трубы, они же являются нагревательным элементом. Трубы устанавливаются на то же место, где обычно проходит плинтус, то есть по периметру помещения. Затем их закрывают металлическим коробом из пластин с рифленой поверхностью. За счет такой конструкции короб выступает в качестве теплообменника, тем самым увеличивая КПД конструкции.

В целом, водяной плинтус состоит из следующих элементов:

• лицевая панель с отверстиями, за счет которых обеспечивается воздушный поток (стандартный размер: ширина — 3-4 см, высота — 15-20 см);
• тыловая панель — облегчает установку конструкции и защищает стену от постоянного воздействия высокой температуры;
• отопительный радиатор, выполняющий функцию нагрева (стандартные габариты — 1 м х 0,4 м х 1,6 м);
• поворотные боковые заглушки;
• теплообменный модуль, состоящий из двух трубок, по которым циркулирует вода.

За счет того что плинтус устанавливают по периметру всего помещения, тепло постепенно поднимается вверх, а затем все помещение равномерно нагревается. В результате при данной технологии не возникают перепады температуры. Так как нагревательный элемент скрыт под лицевой панелью, он не заметен, что выгодно отличает его от массивных радиаторов. Как видно на фото, теплый плинтус смотрится очень аккуратно, его можно дополнительно оформить так, чтобы он лучше соответствовал общему стилю комнаты. Система эффективна, но при этом достаточно проста в установке. Имея минимальные навыки, можно провести монтаж, не привлекая к работе профессионалов.

Виды

Сегодня распространены всего два вида теплого плинтуса – водяной и электрический. Каждый из них применяется в специфических условиях устройства комнат и обстановки самой квартиры. Стоит рассмотреть каждый из видов подробно.

Водяной

Этот вариант установки встречается довольно часто – его можно увидеть в интерьере некоторых современных жилых зданий, офисных помещений, даже торговых центров. Стоит отметить, что водяной тип теплого плинтуса получил широкое распространение во многих западных странах. Такой интерес обусловлен такими факторами, как: простота использования и невысокие требования к обслуживанию. Водяной теплый плинтус представляет собой внешне металлическую панель или коробку, внутри которой размещается отопительный или греющий модуль с мини-трубками для подачи воды и прогрева. Внешняя или тыльная сторона устройства также оснащается металлической панелью, которая уже предназначена для защиты самой стены от высоких температур.

Такой способ подключения техниками называется лучевым. Отличием этого вида теплого плинтуса от электрического является широкий спектр возможных установок в интерьере. Водяной теплый плинтус можно монтировать на мансардах, лоджиях, даже на балконе, при этом эффективность обогрева не уменьшается, а затраты на энергию остаются сравнительно небольшими. Еще одной особенностью именно водяного типа является быстрота прогрева воздуха, так как физические свойства воды позволяют беспрепятственно передавать по трубам даже самые горячие потоки. Однако необходимо постоянно следить за уровнем температуры в котельных.

Электрический

Если водяную разновидность теплого плинтуса ценят за быстрый нагрев и простоту обслуживания, электрический тип распространен благодаря следующим характеристикам:

• легкость монтажных работ – в отличие от водяного типа электрический устанавливается на месте, процесс установки простой и быстрый, ведь достаточно закрепить обогревательные панели на стену;
• наличие более совершенных систем теплорегуляции – большинство моделей водяных плинтусов не оснащены специальными приборами для измерения температуры – для этого достаточно следить за средним уровнем воды в котельных. Электрический же тип часто оснащается специализированными термостатами, которые похожи на обычные термометры. Термостаты могут работать как автоматически, так и могут быть отрегулированы вручную, а их работа направлена на оптимизацию затрат энергии.

Здесь же стоит отметить и отрицательные моменты использования такого плинтуса:

• большой расход энергии – при использовании любой техники с электропитанием встает вопрос о денежных затратах. Электрический тип, к сожалению, даже при наличии термостатов потребляет большое количество энергии;
• монтаж электрического типа намного проще, однако, сам процесс подключения может вызывать некоторые трудности – это подготовка именно выделенной линии с правильным номиналом;
• один из потенциальных минусов для многих покупателей – это наличие электропитания. Вероятность повреждения проводки и возникновения пожара крайне мала, однако, для некоторых это является определяющим фактором при определенных условиях эксплуатации.

Если покупателю больше понравилась именно водяная разновидность, то не стоит отчаиваться и думать, что эти виды различаются по внешним признакам.

Кроме наличия клемм или креплений проводов к электрическому питанию, эти разновидности внешне абсолютно схожи. Стоит отметить и такой вид плинтусного оборудования, как инфракрасный теплый плинтус. Особенность данного вида заключается в использовании специальной пленочной ленты, которая под воздействием высоких температур нагревается и становится своеобразным источником инфракрасного излучения, что обеспечивает дополнительный и качественный прогрев помещения.

Принцип работы теплого плинтуса

Тёплый плинтус имеет простейший принцип действия: электричество или теплоноситель нагревают трубки и их оребрение, а те излучают тепло, нагревая внешний алюминиевый корпус плинтуса.

Равномерно разогретый по всей длине корпус создаёт возле стен своеобразную тепловую завесу. Медленно поднимающийся вдоль стен воздух нагревает их, отдавая им своё тепло. Возле стен и окон создаётся экран, не дающий теплу уходить из помещения, а нагретые стены мягко излучают тепло внутрь помещения, нагревая его. В результате тепло от тёплых плинтусов распределяется по периметру помещения более равномерно, а, значит, и по высоте комната прогревается также более равномерно.

Видео о принципе действия теплого плинтуса:

Устройство и принцип работы электрических плинтусов

Основной принцип действия электрического теплого плинтуса – это конвекция. Горячий воздух, становясь более легким, обладает свойством подниматься вверх, к потолкам. Он вытесняет оттуда более холодные массы, которые опускаются к полу и засасываются в плинтусные конвекторы. Создается своеобразный непрерывный круговорот воздуха, в результате чего в помещении становится тепло и комфортно.

Помимо конвекции, электрические теплые плинтусы генерируют инфракрасное излучение. Оно распространяется вблизи полов, помогая создавать теплую атмосферу. Но его сила не так уж и велика, так как температура поверхности плинтусных радиаторов сравнительно низка. Как ни крути, но основную лепту в обогрев вносит именно естественная конвекция.

Электрические теплые плинтусы устроены очень просто – внутри них располагаются электрические ТЭНы той или иной мощности, дополненные оребрением большой площади. Такая конструкция позволяет довольно быстро прогревать воздушные массы и создавать в помещениях вожделенное тепло. Инфракрасное излучение создается за счет нагретого металла – здесь используются алюминиевые защитные панели.

Устройство электрического плинтусного обогревателя.

Давайте рассмотрим основные преимущества электрических теплых плинтусов:

• Небольшие размеры – отличная возможность избавиться от крупногабаритных радиаторов, часто уродующих своим внешним видом жилые и офисные помещения;
• Нет видимых труб – они спрятаны под полами и за защитными панелями;
• Высокая эффективность – несмотря на небольшие размеры, электрические теплые плинтусы обеспечивают быстрый прогрев помещений;
• Легкость в прокладке – смонтировать плинтусное отопление не сложнее, чем обычное.

Создаваемое электрическими теплыми плинтусами инфракрасное излучение прогревает ближние зоны – полы здесь становятся чуточку теплее. А комплексная работа оборудования позволяет быстро создать в помещениях комфортную атмосферу.

Часть тепла в виде инфракрасного теплового излучения исходит и от стен помещения. Все дело в том, что естественная конвекция в плинтусном отоплении прогревает стены – нагретый воздух поднимается вдоль их поверхности, постепенно прогревая штукатурку и кирпичи. Нагретые стенки помогают прогревать помещения, создавая теплую обстановку.

Помимо описанных выше электрических плинтусных обогревателей, похожих на обычные плинтусы, в продаже присутствуют приставные конвекторы. По своей конструкции они напоминают напольные конвекторы, только они невысокие, узкие и длинные. В зависимости от мощности, они могут обогревать довольно приличную площадь. Инфракрасное излучение здесь создается стенами, которые греются от восходящих потоков горячего воздуха.

В продаже встречаются довольно интересные электрические инфракрасные теплые плинтусы, в которые устанавливаются небольшие колбы с аромамаслами – они позволяют проводить сеансы ароматерапии, наполняя комнаты приятными запахами.

Конструкция и принцип действия теплого плинтуса

Можно сказать, что теплый плинтус – это принципиально новый подход к вопросу отопления обычной квартиры или частного дома. Эта система получила подобное название благодаря визуальному сходству с привычным плинтусом и компактным размерам. Внешне конструкция представляет собой:

• алюминиевый короб, состоящий из трех стенок – верхней, нижней и лицевой;
• толщина короба составляет не более 3 см;
• Высота лицевой панели лежит в диапазоне от 10 до 24 см;
• В декоративных целях торцы короба закрываются специальными заглушками;
• Внутри короба заключены нагревательные элементы, которые крепятся к стене с помощью монтажных кронштейнов.

Принцип действия теплого плинтусарадиаторов отопления

Всем, кто более углубленно интересовался экономичными способами обогрева своего жилища известно, что те же батареи нагревают помещение по средству конвекции. То есть тепло, исходящее от их поверхности нагревает воздух. При этом горячий воздух поднимается вверх под потолок, где создается тепловая подушка, которая вытесняет холодные массы вниз. В комнатах с низкими потолками такая разница не сильно заметна и в принципе создаются комфортные условия. Но в помещениях с высокими потолками приходится использовать принудительную вентиляцию, которая будет способствовать перемешиванию воздушных масс разной температуры и их скорейшему прогреву. При этом чаще всего в углах комнаты воздух все равно будет оставаться холодным. Таким образом, для прогрева всего объема воздуха в помещении требуются более высокие температуры и более продолжительное время. Теплопотери при этом составляют 20-30%.

Наверняка, используя электрические масляные конвекторы, вы обращали внимание на то, что рядом с нагревателем вам тепло, даже жарко, но буквально в метре от него воздух холодный. К тому же воздух становиться пересушенным и часто можно обнаружить посторонние запахи. Работа теплого плинтуса базируется на постепенном равномерном прогревании прилегающих стен и пола

На нагрев воздуха методом конвекции уходит не более 30% излучаемого тепла. Прогревание начинается с нижних слоев воздуха. Затем тепло медленно «ползет» вверх по стенам, при этом нагревая их поверхность. Благодаря этому стало возможным добиться одинаковой температуры по всей высоте помещения

Работа теплого плинтуса базируется на постепенном равномерном прогревании прилегающих стен и пола. На нагрев воздуха методом конвекции уходит не более 30% излучаемого тепла. Прогревание начинается с нижних слоев воздуха. Затем тепло медленно «ползет» вверх по стенам, при этом нагревая их поверхность. Благодаря этому стало возможным добиться одинаковой температуры по всей высоте помещения.

тепловую завесу.

Теплопотери при использовании теплого плинтуса составляют всего 5%. Стоит ли говорить, что этот способ экономично выгоден? Было доказано, что при нагревании стен до температуры 37-38°С человеку становиться тепло и комфортно даже при том, что температура воздуха в помещении составляет 16-17°С. Теплый плинтус можно использовать в качестве полноценной системы отопления. Тогда необходимо монтировать его по всему периметру комнаты. Можно использовать и в качестве дополнительного источника тепла в тех местах, где установка привычных радиаторов невозможна. Например, для обогрева лоджии с французским остеклением.

стеклопакетоввопросмебель не помешает полноценной работе системы.теплый плинтус является безопасным

Плинтусное отопление

Несмотря на то, что в нашей стране, что такое теплый плинтус, стало известно не так давно, в Европе этим способом отапливают помещения уже несколько десятков лет. Технология эта очень проста, но вместе с тем достаточно удобна. Основу составляют металлические (чаще всего медные) трубы, они же являются нагревательным элементом. Трубы устанавливаются на то же место, где обычно проходит плинтус, то есть по периметру помещения. Затем их закрывают металлическим коробом из пластин с рифленой поверхностью. За счет такой конструкции короб выступает в качестве теплообменника, тем самым увеличивая КПД конструкции.

В целом, водяной плинтус состоит из следующих элементов:

• лицевая панель с отверстиями, за счет которых обеспечивается воздушный поток (стандартный размер: ширина — 3-4 см, высота — 15-20 см);
• тыловая панель — облегчает установку конструкции и защищает стену от постоянного воздействия высокой температуры;
• отопительный радиатор, выполняющий функцию нагрева (стандартные габариты — 1 м х 0,4 м х 1,6 м);
• поворотные боковые заглушки;
• теплообменный модуль, состоящий из двух трубок, по которым циркулирует вода.

В настоящее время существует разновидность теплых плинтусов (электрические.) От водяных теплых плинтусов они отличаются только по типу нагревательного элемента.

За счет того что плинтус устанавливают по периметру всего помещения, тепло постепенно поднимается вверх, а затем все помещение равномерно нагревается. В результате при данной технологии не возникают перепады температуры. Так как нагревательный элемент скрыт под лицевой панелью, он не заметен, что выгодно отличает его от массивных . Как видно на фото, теплый плинтус смотрится очень аккуратно, его можно дополнительно оформить так, чтобы он лучше соответствовал общему стилю комнаты. Система эффективна, но при этом достаточно проста в установке. Имея минимальные навыки, можно провести монтаж, не привлекая к работе профессионалов.

По какому принципу работает система теплый плинтус

Отопительная система «теплый плинтус» работает по принципу, основанному на необычном эффекте, при котором подогретый воздух начинает медленно подниматься вдоль стен и отдавать им тепло. При этом снаружи, на окнах и стенах помещения, создается своеобразный «экран», препятствующий уходу подогретого воздуха из помещения. А от самих стен излучается энергия, передаваемая каждому предмету, который находится в этом помещении – нагревается мебель, ткани, ковры.

Так, прогревание помещения происходит два раза: вначале тепло идет от плинтуса, а затем – воздух нагревают теплые предметы. Благодаря такому тепловому воздействию тепло распределяется равномерно по всему помещению – по ширине, высоте, длине. Кстати, ни одному отопительному устройству не под силу дать такой эффект.
