Монтаж электрических теплых полов: кабельных и пленочных инфракрасных

Монтаж теплого электрического пола на улице

Способ установки нагревательного кабеля зависит от особенностей обогреваемой территории. В любом случае требуется правильное выполнить утепление половой основы.

Укладка электрического кабеля со стяжкой

Кабельная система обогрева пола на улице должна располагаться только достаточно ровной горизонтальной поверхности. Перед монтажным процессом основа полностью очищается от мусора.

Установка теплого электрического теплого пола кабельного типа на улице должна осуществляться по предварительно намеченной схеме. Для укладки оборудования со стяжкой необходимо:

  1. На полностью очищенную поверхность уложить кабель с армированным основанием. Во время распределения устройства необходимо следить, чтобы греющие элементы не накладывались друг на друга.
  2. Закрепить конструкцию. Фиксация кабельной системы обогрева к поверхности осуществляется с помощью монтажной ленты. При этом следует следить, чтобы оборудование достаточно крепко держалось и во время заливки раствором оставалось в исходном положении.
  3. Приготовить раствор и залить стяжку. Стяжка должна обладать высокой устойчивостью к температурным нагрузкам и механическому воздействию. Электрическая система обогрева полностью покрывается бетонным слоем на 3-5 сантиметра. При заливке системы не должно быть уплотнений и воздушных пустот.

Раствор должен быть однородным. Чтобы не нанести вред греющему кабелю исключается в бетонной смеси наличие острых частиц и камней. Перед заливкой обязательно выполняется тестирование электрического оборудования на соответствие сопротивления.

Вводить в эксплуатацию теплый пол можно только через тридцать суток. Такого времени вполне достаточно для полного застывания стяжки.

Монтаж нагревательного мата под тротуарную плитку

Укладка тротуарных дорожек и территории возле дома под плитку имеет свои особенности.  Монтажный процесс осуществляется в такой последовательности:

  1. Поверхность выравнивается и очищается. На рабочем основании не должно быть острых элементов, которые могут повредить нагревательную конструкцию.
  2. Армирующая сетка с закрепленным электрическим кабелем распределяется по поверхности, согласно спроектированной схеме. В качестве крепления системы к основанию используется монтажная лента.
  3. Установленное электрическое оборудования обогрева полностью покрывается песком. Сыпучий материал должен быть равномерно распределен по всей поверхности уложенного кабеля. Рекомендованная толщина такой песчаной подушки составляет 2-3 сантиметра.

По завершению монтажных работ теплого пола можно выполнять укладку тротуарной плитки.

Пирог теплого пола для укладки на грунт

Для установки теплого пола непосредственно на землю требуется особая подготовка основания. Основной задачей в возведении пирога для системы обогрева является создание максимальной защиты, которая позволит уберечь от лишних затрат электрической энергии на обогрев грунта.

Технология укладки теплоизоляционной основы достаточно проста:

  • на ровную и очищенную от мусора, камней и растительного покрова поверхность укладывается слой песка;
  • сыпучий материал равномерно распределяется по всей рабочей площади и утрамбовывается;
  • сверху песчаная подушка покрывается щебнем, гранитным отсевом или гравием;
  • чтобы не допустить скопления воды под верхней отделкой слой такого крупнозернистого материала должен иметь толщину 7-8 сантиметров;
  • щебень покрывается металлической сеткой, которая будет служить основанием для бетонного раствора;
  • после этого заливается черновое покрытие толщиной 5-10 сантиметров.

Раскладка теплого пола на улице

На застывшую основу для теплого пола расстилается гидроизоляционный слой, а сверху утепляющий материал. Все стыки обоих покрытий скрепляются скотчем.

Иногда укладка системы обогрева на грунт требует дополнительной чистовой стяжки и утепления. Уровень теплоизоляции пирога зависит от климатических особенностей местности, в которой устанавливается теплый пол.

Монтируем нагревательные секции

Перед началом монтажа рассчитайте шаг укладываемого кабеля. Для его расчета вы можете использовать приведенную ниже формулу.

Формула для расчета шага укладки кабеля

Подведите монтажный конец нагревательной секции к тому, месту, где будет расположен терморегулятор вашего теплого пола.

Образец крепления нагревательного элемента электрического пола к монтажной ленте

Закрепите соединительный конце нагревательного кабеля на монтажной ленте. Затем от этой секции будут прокладываться и остальные участки нагревательного кабеля.

Укладка нагревательного кабеля на пол – фото

Кабель нагрева рекомендуется укладывать равномерно, добиваясь отсутствия пересечений. Минимальное расстояние между линиями линии нагрева не должно быть менее 8 сантиметров. Следите за тем, чтобы кабель на поворотных участках изгибался плавно, не допускайте натяжения и изломов.

Советы по укладке кабеля

Схема монтажа нагревательного кабеля

Монтажные концы электрического нагревательного кабеля необходимо вывести к регулирующему устройству. На приведенных рисунках показаны варианты монтажных схем нагревательного кабеля при размещении двужильного и одножильного кабеля.

Схема монтажа электрического кабеля для теплого пола

При монтаже нагревательных секций рекомендуем вам надеть обувь с мягкой структурой подошвы. Так вы сможете избежать повреждения нагревательного кабеля.

Как вариант, для защиты уже разложенного кабеля вы можете закрыть его фанерными листами или любым другим укрывочным материалом.

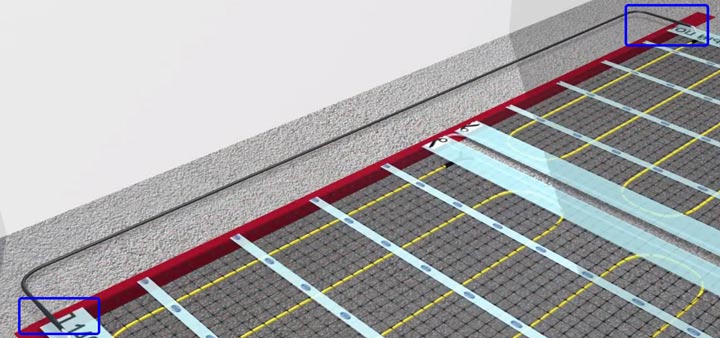

Укладка сетки нагревательного мата

Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

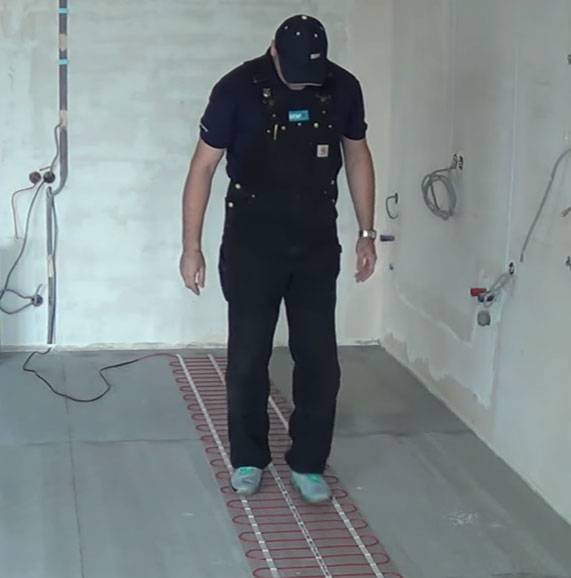

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.

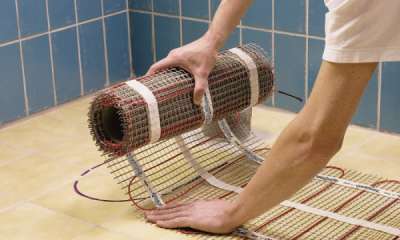

При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.

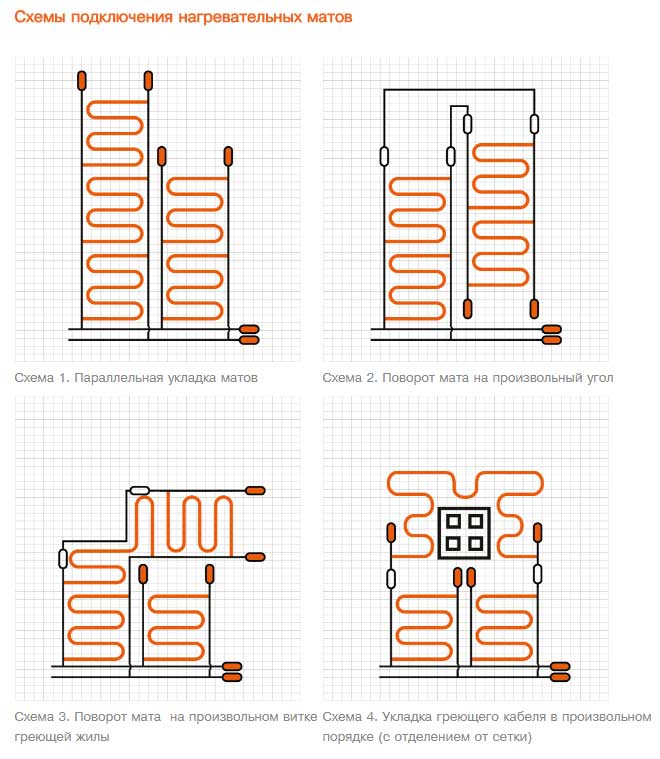

В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.

Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.

Но только не греющий элемент! Не вздумайте резать его.

После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.

Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.

Гильзу подбираете согласно сечению проводов.

Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.

После чего, то же самое проделываете со вторым концом.

Таким образом соединяются одножильные провода питания на матах с независимыми секциями.

Подготовка поверхности и особенности утепления основы

Лучше всего удалить весь старый пол вместе со стяжкой до основания, чтобы повысить общую надежность. Весь материал полностью счищается, демонтируются любые элементы.

Затем укладывают слой гидроизоляции с запасом, чтобы он заходил на стену примерно на 10-12 сантиметров. Специальной лентой намечают периметр, эта демпферная лента помогает регулировать процессы теплового расширения поверхности пола. Излишки ленты и гидроизоляции всегда можно обрезать.

Также проводят тепловую изоляцию пола, чтобы тепло не уходило вниз по этажам или в землю. Для этого выбирают утепления в зависимости от желаемого результата, бюджета, назначения комнаты и особенностей самой отопительной системы.

Основные рекомендации:

  1. Если пол выполняет функцию дополнительного источника тепла, можно обойтись вспененным полиэтиленом с фольгированным покрытием – пенофолом.

  2. Если отапливаются этажи ниже, используют пенополистирол толщиной 20-55 миллиметров, или аналогичный утеплитель.

  3. Если вокруг много неотапливаемого пространства, и риски потери энергии большие, есть смысл утеплять пол слоем в 10 сантиметров пенополистирола или минеральной ваты.

Поверх утеплителя кладут армированную сетку, чаще всего продающуюся в комплексе в нагревательными частями полов.

Нагревательные маты

Греющие маты относятся к электрическому кабельному полу, только провод закреплён на стекволоконном полотне.

Устройство

Греющие маты имеют ширину 0,5 метра, на них с установленным шагом зафиксирован провод. В комплект устройства входят — термоматы с кабелем и гофра. В гофру вставляется термодатчик, она оберегает его от влаги. Если конструкция заливается клеем, и он не закрывает датчик полностью, то требуется устанавливать прибор устойчивый к влаге.

Для обустройства такого тёплого электрического пола потребуется запастись терморегулятором с выносным датчиком, монтажными коробками и проводами. При выборе терморегулятора учитывается уровень энергопотребления, а провода, точнее их сечение подбирается с учётом мощности прибора и материала, из которого они изготовлены.

Устройство нагревательного элемента несложное — кабель, чаще двужильный не более 45 мм. Жилы экранированные, покрытые защищающей оболочкой.

Конструкция тёплого пола с греющими матами состоит из черновой основы, тепло и гидроматериала, самих мат, плиточного клея и отделочного покрытия.

Принцип

Принцип функционирования мат тот же, что у пола из обычного кабеля.

Ток, проходя по проводнику выделяет тепло, путём конвекции оно передаётся стяжке, от неё полу, а он прогревает воздух.

Плюсы и минусы

Нагревательные маты для электрического тёплого пола

Основное достоинство нагревательных мат — простата их устройства и монтажа. Кабель не нужно крепить или рассчитывать укладочный шаг, конструкция полностью готова, нужно лишь расстелить полотно.

Кроме этого, такой пол прогревается быстрее, чем обычный кабельный, «пирог» получается менее объемный, а маты тонкие, их можно монтировать в слой плиточного клея. Так как устройство лёгкое, то его выдержат не прочные перекрытия. Но стоят такие полы дороже.

К минусам можно отнести также:

1. Сложность укладки, при необходимости обогнуть препятствие. Допустим сантехнику трудно обойти, так как нельзя резать кабель, можно только подрезать сетку, и производить загиб провода.

2. Невозможность настраивать укладочный шаг под свои потребности.

3. Недопустимость использования как основное отопление, так как маты обладают небольшой мощностью.

Особенности конструкции системы

Для начала следует разобрать водяные теплые полы – популярное в частном секторе решение, которое заменяет стандартные радиаторы и позволяет обогреть помещение любой площади. Стоит отметить, что в большинстве многоэтажных домов устройство гидравлического теплого пола запрещено, поэтому он применяется в основном в индивидуальной застройке.

Основные особенности следующие:

  1. Чтобы тепло направлялось только вверх и не уходило в основание, систему укладывают на отражающее или хорошо утепленное покрытие.
  2. Основной элемент системы – трубы, которые могут быть изготовлены из разных материалов.
  3. Основной рабочий узел – коллектор. В нем есть все необходимое для работы системы – циркуляционный насос, оборудование для поддержания определенной температуры и контроля работы.
  4. Для равномерного нагрева поверхности над трубами заливают стяжку толщиной примерно 50 мм.
  5. Чтобы укрепить поверхность, стяжку усиливают армирующей сеткой с ячейкой 100×100 мм.
  6. Для компенсации тепловых расширений наличие демпферной ленты по периметру помещения обязательно.

Расчет материалов

Очень часто производители теплого пола предоставляют в комплекте специальные таблицы, по которым можно с легкостью определить нужное количество по установленному шагу укладки. Чтобы рассчитать пленочный теплый пол, достаточно просто измерить площадь помещения и подобрать нужное количество элементов. Также нужно учитывать провод, которым будут соединять все элементы системы между собой. Помните, что подключать теплый пол напрямую к розетке категорически запрещается.

После подведения итогов по объемам материала проверьте, каким окажется общая потребляемая мощность, и будет ли выдерживаться такая нагрузка. При отрицательном результате следует провести замену предохранителей-автоматов на более мощные.

Виды терморегулятора

Одним из важнейших элементов для любого типа электрического теплого пола является терморегулятор. Различают механические, цифровые, программируемые и комбинированные модели. Все они имеют разные технические параметры, стоимость и функциональные возможности.

Установка терморегулятора для теплого пола представляет собой достаточно сложный процесс, от которого зависит на сколько правильно в дальнейшем будет работать система. В начале должна быть изучена инструкция к терморегулятору, и если есть сложности или серьезные вопросы, то лучше такую работу стоит доверить профессиональному электрику. Необходимо будет понять, как подключить терморегулятор, чтобы он работал правильно и с ним через время не возникло неприятностей.

Стандартная схема подключения терморегулятора — всегда описана в инструкции, но сама настройка терморегулятора осуществляется индивидуально, учитывая личные предпочтения пользователей. Терморегулятор в системах теплого пола служит для обеспечения стабильной температуры нагрева помещений. С их помощью осуществляется включение/выключение системы и стабильность её работы. Специальный датчик температуры считывает текущие показания, и своевременно осуществляет подогрев пола.

Обычно установка терморегулятора осуществляется на окончательном этапе монтирования теплого пола в удобном месте. При этом схема терморегулятора подразумевает размещения этого высокотехнологичного прибора над небольшим уровнем от пола в удобном месте, где есть подвод электрического питания. Стоит отдельно рассмотреть разновидности терморегуляторов.

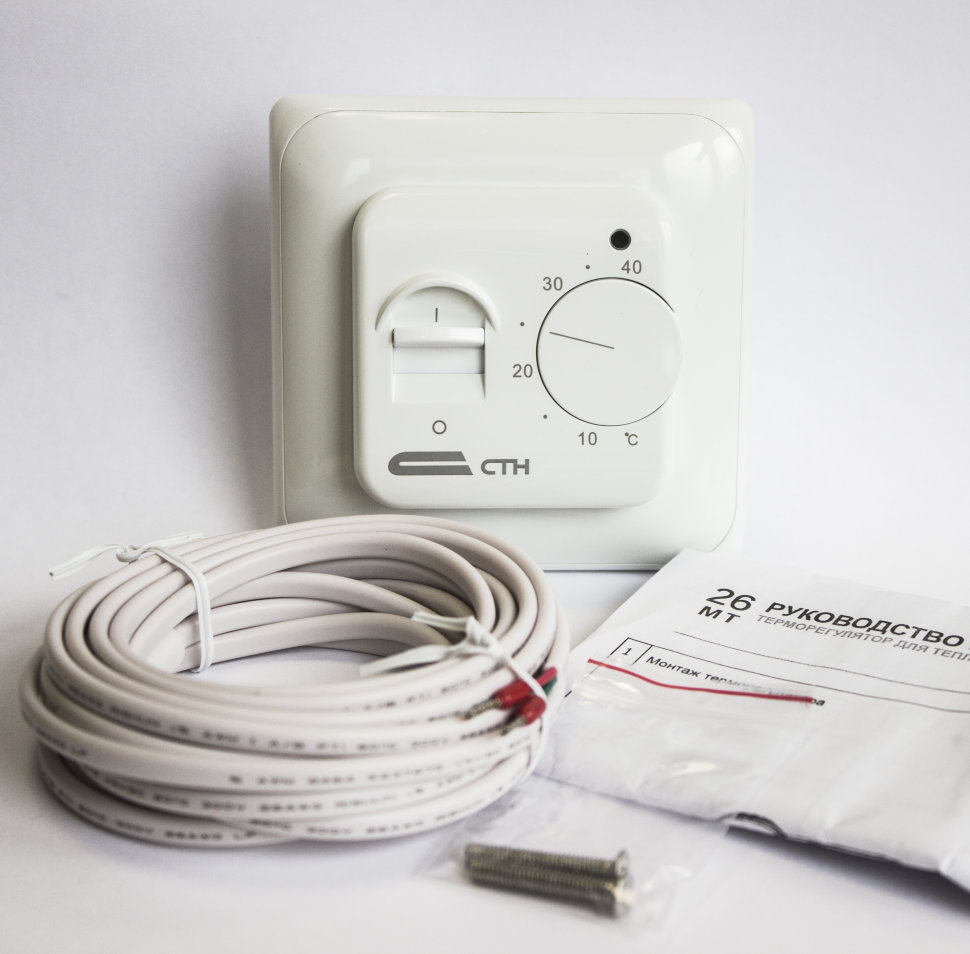

Механический

Механические модели пользуются высокой популярностью из-за надежности, простоты использования, высокого качества исполнения, невысокой стоимости и долгого срока службы. Для управления таким регулятором используется стандартный переключатель (круговой), с помощью которого выставляется нужная температура в ручном режиме. Недостатком такого прибора является то, что его необходимо включать/выключать в ручном режиме.

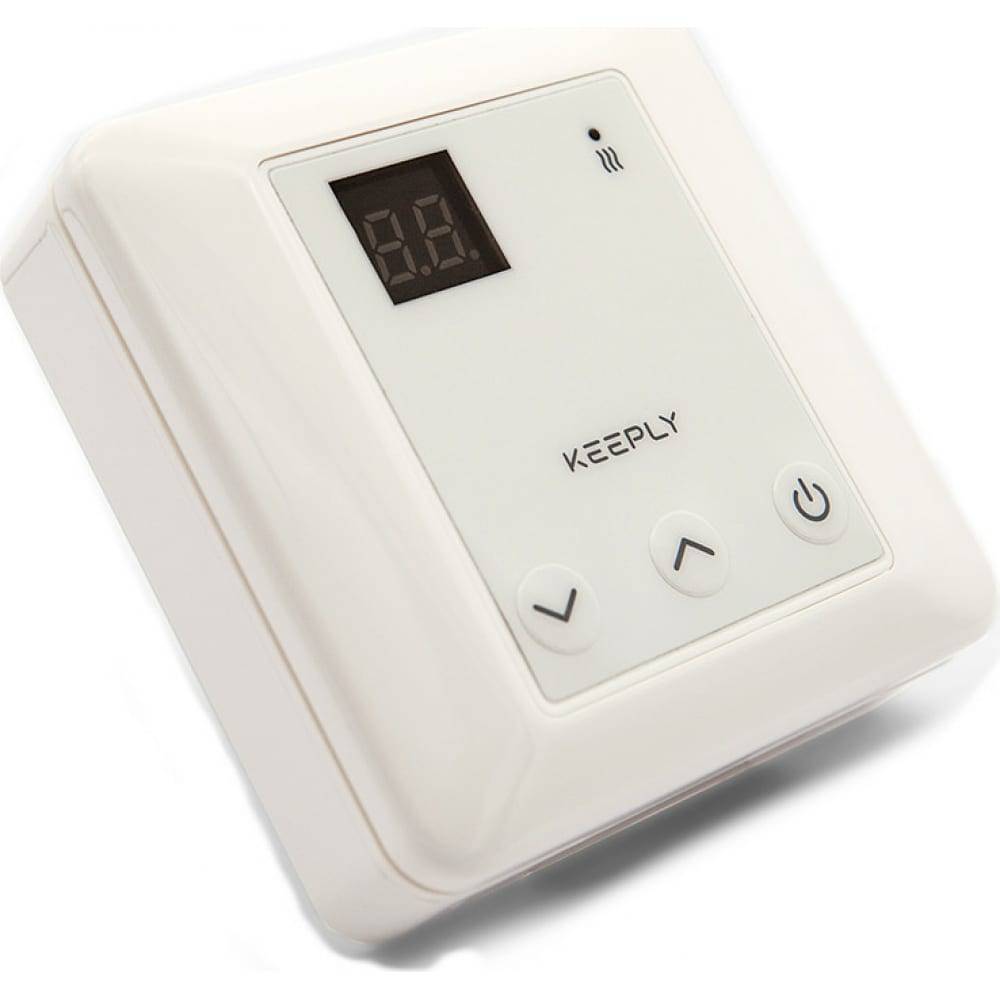

Цифровой

Цифровые модели обладают высокой точностью, простотой настройки и использования. Необходимо только выставить на табло (с сенсорным или кнопочным управлением) требуемую температуру и устройство будет работать абсолютно автономно, в автоматическом режиме поддерживая заданную температуру. При необходимости всегда можно запрограммировать автоматическое отключение прибора в нужное время. Стоят такие терморегуляторы существенно выше механических, но они позволяют осуществлять существенную экономию электрической энергии.

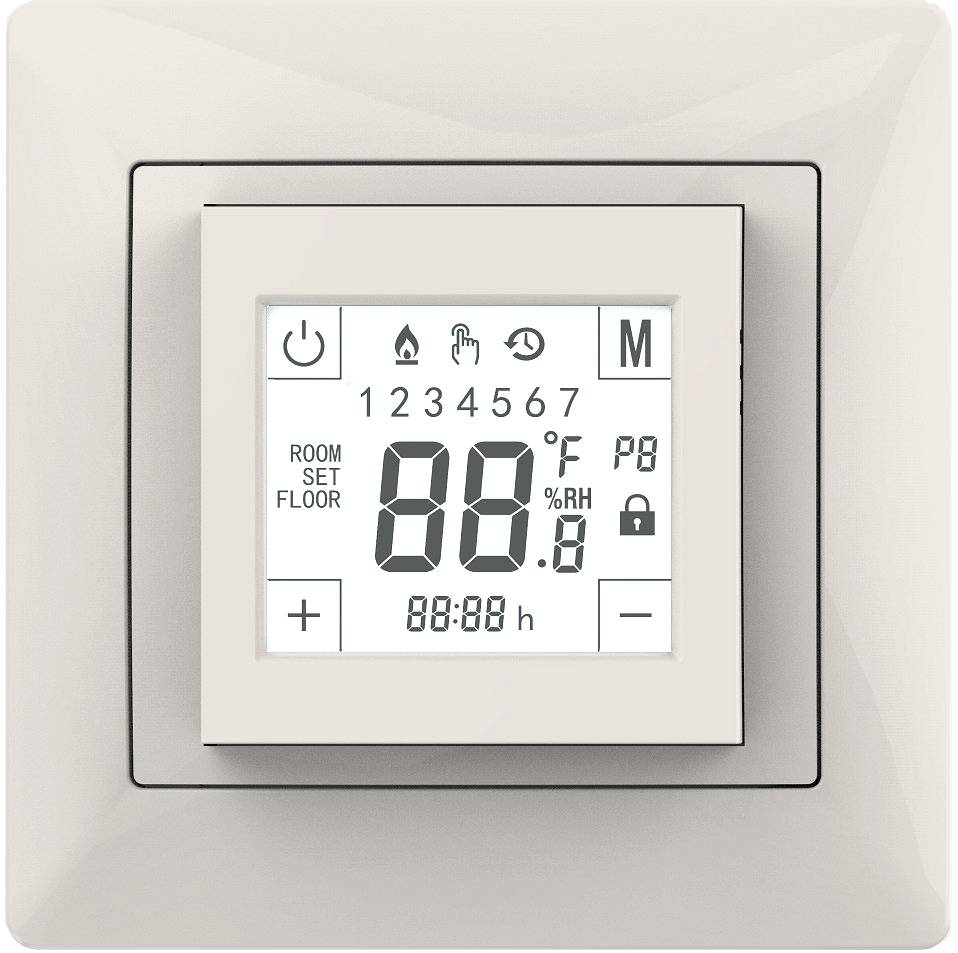

Программируемый

Оптимальным выбором для любых типов теплых электрических полов является применение программируемых аппаратов, которые хоть имеют высокую стоимость, но дают возможность существенно экономить электроэнергию, а так же максимально точно выставлять требуемый температурный режим в разное время суток. Все необходимые сведения о работе системы теплого пола отображаются на экране устройства. Установка требуемых режимов работы осуществляется при первой настройке прибора. При необходимости можно внести изменения в рабочую программу в любое удобное время.

Комбинированный

Такие модели являются самыми дорогими, и, по сути, представляют собой более сложную модификацию программируемых моделей. К примеру, они дают возможность отслеживать не только температуру пола, но и температуру в помещении. Кром того, они имеют возможность дистанционного управления, при помощи специального пульта или через интернет.

Как крепить к стене плёночный тёплый пол

Самостоятельная укладка инфракрасного тёплого пола на потолок или стены хотя и отличается от монтажа пленки на пол, но требует всего лишь минимальных технических навыков.

Процесс монтажа осуществляется с учетом следующих рекомендаций:

  • Полосы крепятся в вертикальном, а не горизонтальном положении.
  • Провод подключается сверху пленки.
  • Основание должно быть предварительно выровненным и сухим.

Остальные работы проводятся следующим образом:

  • Устанавливается теплоотражающее покрытие. Тепло отражатель предназначен для того, чтобы направить ИК лучи в строгом направлении внутрь комнаты и не допустить утечки тепла. С этой целью можно использовать любой теплоизоляционный материал, исключая тот, что имеет фольгированный слой.
  • Рассчитывается будущая схема, по которой будет необходимо установить плёнку. Учитываются следующие показатели: от края стены делается отступ не менее 1-4 см. Ширина мата составляет 25 см. Категорически запрещается укладывать полосы внахлест.
  • Укладываются полосы. Их крепят к стене с помощью дюбелей в специальные места, где отсутствуют токопроводящие элементы. Между рядами пленки оставляется зазор не более 5 см. Так как нагреваться будет только часть стены, где простелены маты, эта мера обеспечит равномерное распределение тепла в комнате и предотвратит появление холодных зон.
  • Подключение электроснабжения. Все маты соединяются параллельно. В инструкции по эксплуатации приводится схема подключения, которой необходимо следовать неукоснительно. Все электропроводные участки закрываются битумной пленкой. Начинают монтаж с установки терморегулятора, потом раскидывают запитывающие провода на маты.
  • Проверяют работоспособность системы на обогрев стены. Каждый отдельный мат должен равномерно прогреваться. При недостатке нагрева поджимают соединения или полностью заменяют участок пленки.

Сверху полы обязательно закрывают декоративным материалом. Для этой цели подойдут невоспламеняющиеся отделочные материалы на основе гипса. Можно использовать гипсокартон или любую штукатурку.

Источник

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

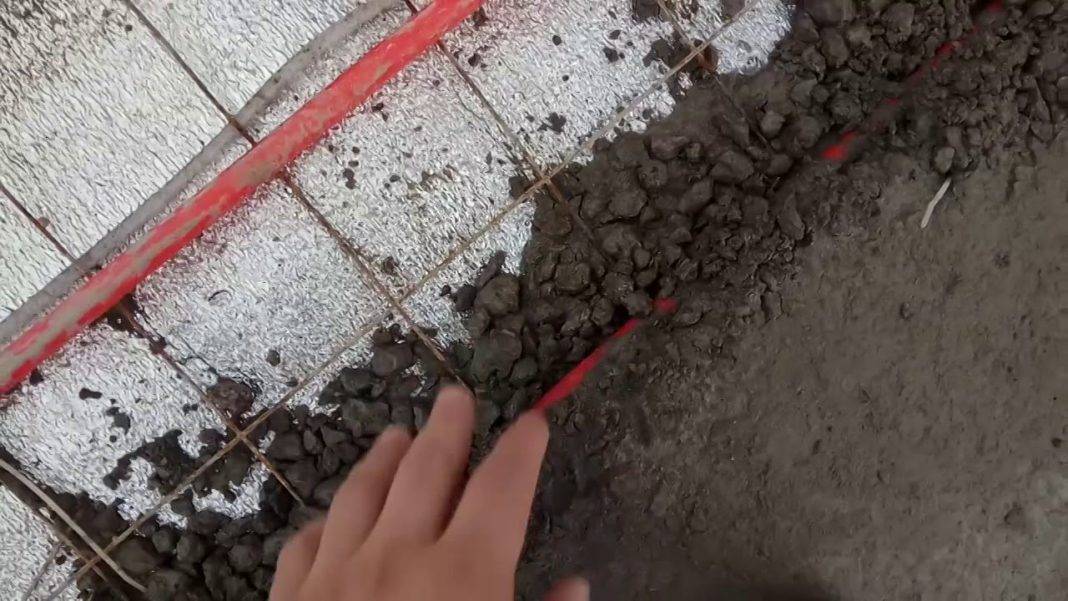

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Где можно монтировать

Теплый пол можно применять почти повсеместно. Электрическая разновидность монтируется в частных домах, квартирах, лоджиях, банях и даже гаражах. Водяной тип занимает много пространства, поэтому неприменим в небольших квартирах с низкими потолками, а вот в больших домах превосходит по удобству эксплуатации своего электрического собрата.

Пол с элементами обогрева можно использовать как единственный или дополнительный источник поддержания температуры в помещении. Однако следует помнить, что такая система отопления – недешевое удовольствие. Будьте готовы, что счета за электричество возрастут в разы.

Технология укладки теплого электрического пола

Верная сборка отдельных элементов электрического теплого пола позволяет получить надежную систему, работающую без нареканий на протяжении длительного времени.

Итак, основные этапы монтажа электрического теплого пола своими руками под плитку.

Определение схемы укладки

Желательно определиться с расположением нагревательных элементов на этапе заливки чернового пола или во время капитального ремонта квартиры. Для этого на плане помещения вычерчивают схему укладки, отмечают место подключения кабеля, расположение термодатчика и терморегулятора (термостата).

В случае если в той или иной комнате установлены сантехнические приборы или стационарная мебель, то подобные участки можно исключить из зоны обогрева. Это приведет к снижению в дальнейшем расхода электроэнергии, уменьшению используемых комплектующих системы.

О необходимости теплоизолирующего слоя

Известно, что уложенные без теплоизолирующего слоя нагревательные элементы могут впустую расходовать до 30% вырабатываемой тепловой энергии (она может «уходить» вниз в холодный подвал и др.).

О специфике крепления нагревательных кабелей

Как правило, выкладывание этих элементов выполняют при помощи стальной сетки либо специальной монтажной ленты. В первом случае кабель закрепляют посредством пластиковых хомутов.

Данный способ хорош тем, что сетка делает цементную стяжку более прочной, одновременно препятствуя вминанию теплового кабеля в предварительно уложенный слой изоляции. Монтажная же лента – это особый гибкий материал, который уже имеет крепления для фиксации укладываемого кабеля.

Нанесение разметки

На поверхности пола отмечают места расположения мебели и сантехнических приборов. Оставшуюся поверхность пола размечают для дальнейшей прокладки кабеля

На этом этапе важно помнить:

  • о местах фиксации термостата и датчиков,
  • о соблюдении оптимального расстояния между рядами кабеля,
  • о недопустимости перекрестной его укладки.

Монтаж кабеля

При монтаже нагревательного кабеля следует придерживаться номинальной мощности системы, рассчитанной на 1 м.кв. Исходя из данной величины, производят укладку комплекта с предусмотренным инструкцией шагом между полосами. Муфта «SPLICE» фиксирует границу соединения электрического и теплового кабелей. Данное место должно располагаться максимально близко к термостату и находиться в зоне цементной стяжки.

Расстояние от стены должно составлять от 20-30 см, а сам узел обязан сохранять прямолинейную форму без перегибов и изломов.

Установка терморегулятора

Данный элемент служит для настройки температурного режима системы «теплый пол». Его установку выполняют в соответствии с инструкцией изготовителя. Как правило, крепят его на расстоянии 0,8-1 м от уровня пола.

В случае комплектации термостата термодатчиком (датчик температуры пола) последний следует размещать внутри гофротрубки (облегчает замену элемента при необходимости), при этом его местоположение должно быть одинаково удалено от соседствующих витков нагревательного кабеля.

Заливка стяжки

Прежде всего, уложенный кабель необходимо протестировать на соответствие величины сопротивления расчетному значению. Кроме того, проводится контроль положения сочленяющей муфты «SPLICE», всегда находящейся в зоне стяжки. Подготовленный раствор максимально равномерно распределяют по поверхности пола. Обычно высота стяжки, выполняемой на стандартном бетонном основании, варьируется в пределах 3-7 см. Необходимо избегать образования пустот в процессе заливки пола, поскольку это может стать причиной снижения теплоотдачи системы, локального (местного) перегрева отдельных элементов и нарушения их нормального функционирования. По завершении заливки следует проверить целостность кабеля при помощи электротестера. Застывшая стяжка укрывается подходящим напольным покрытием (ламинатом, линолеумом, ковролином, или кафельной плиткой)

При этом нужно с осторожностью относиться к натуральным древесным материалам (паркету, паркетной доске и пр.), сверяя номинальные температуры работы системы «теплый пол» с допустимыми температурами нагрева подобных оснований

P.S. А на десерт предлагаю посмотреть видео-ролик: Самостоятельный монтаж электрического теплого пола

Монтаж термомат

Этот вид электропола отличается от простого кабельного тем, что нагревательный элемент закреплен на стекловолоконной сетке шириною 0,5 м. Шаг укладки термопровода – 5-7 см. Теплообразование ничем у двух вариантов не отличается. Термоматы просто проще в монтаже, ведь это уже готовое изделие с определенным расположением элементов электроподогрева.

Сделать электрический теплый пол из термомат так же просто, как электрический кабельный вариант. То есть процесс делится на два этапа:

  • подготовка;
  • монтаж с подключением.

На первом этапе проводится ремонт и выравнивание напольного основания, как это описано в инструкции к кабельному варианту. Его гидроизоляция и утепление, если это необходимо. Здесь проводится расчет мощности и составление схемы раскладки. Последняя отличается от кабельного варианта тем, что маты имеют прямоугольную форму, которую надо постелить на полу на определенных участках, подрезая их по длине последних.

Начало раскладки – от стены, где будет устанавливаться терморегулятор. К примеру, до противоположной стены. Именно такой длины термомат подрезается. Другую его часть разворачивают на 180⁰ и укладывают до первой стены. Обе части соединяются проводом в месте реза. Чем длиннее маты, тем лучше – меньше стыков.

Раскладка термомат

Подключение к терморегулятору точно такое же, как в кабельном варианте

Единственное, на что надо обратить внимание, это тип кабеля, расположенного на сетке. Он одножильный или двухжильный

В первом случае два его конца являются «холодными». Их и надо подключать к терморегулятору. Один конец точно расположен около регулятора. Расположение второго может быть где угодно, то есть не рядом со стеной. Поэтому от него до регулирующего температуру прибора надо будет проложить провод.

Во втором случае оба конца находятся около терморегулятора, что упрощает подключение. Но тут нужно знать, что если такой мат был подрезан, концы отрезанного кабеля надо перемкнуть между собой. К примеру, сделать скрутку.

Удобство использования термомат заключается еще и в том, что прямо на них можно укладывать кафель без предварительной доработки поверхности основания. Сетка в этом случае будет выполнять функции армокаркаса, что увеличивает прочность облицовки. Сегодня производители предлагают модели, на которые можно укладывать ламинат. В их конструкции тонкий кабель с повышенными прочностными характеристиками, способными противостоять серьезным нагрузках.

Даже на обычный термомат можно стелить ламинат, ковролин или линолеум. После его монтажа нужно залить тонкой стяжкой, и после ее высыхания можно проводить укладку выше обозначенных материалов.

Монтаж на термоматы керамической плитки

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
