Установка водяного полотенцесушителя в ванной своими руками

Разновидности полотенцесушителей

Устройства делят по типу теплоносителя, учитывают вид энергии, которая нагревает трубы. Их также классифицируют в зависимости от конструкции, габаритов и способа подключения.

Продаже есть полотенцесушители:

вертикальные — ориентированы по высоте, часто ширина моделей не больше 70 см;
горизонтальные — длина превышает высоту, такой тип ставят в частных домах под окнами.

Керамические модели отличаются большой отдачей тепла, но стоят дорого и характеризуются многообразием дизайнерских разработок. Помещения с такими полотенцесушителями выглядят престижно. Медный и латунный прибор также хорошо передает тепло, материалы применяют для установки в креативных интерьерах. Из-за редкого производства имеют высокую цену.

Алюминиевые уступают в теплопередаче, но конструкции из пластичного материала имеют множество дизайнерских решений, также трубы красят в разные цвета. Стальные трубы дешевле в производстве, хорошо передают тепло, массивные и надежные.

По форме различают виды:

стандартный змеевик;
в виде лесенки;
напоминающий букву М или П;
водяная сушка с полочкой;

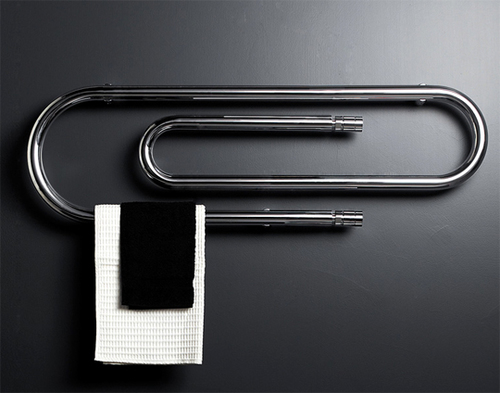

дизайнерские работы.

Какой полотенцесушитель у вас стоит?

Водяной
85.71%

Электрический
14.29%

Комбинированный
0%

Проголосовало: 28

Водяные

Такие модели позволяют экономить на энергоносителях, т. к. используют горячую воду из отопительной системы. Затраты на эксплуатацию отсутствуют, при этом устройство успешно сушит полотенца, обогревает помещение. Характеристики приборов разные, они мало чем отличаются от показателей электрических моделей.

Материалом служит черный металл, медь, керамика, оптимально — толстостенная нержавеющая труба. Для частных домов используют разные формы и материалы.

Плюсы и минусы водяного полотенцесушителя

Большой выбор конструкций, размеров, материалов
Низкая стоимость
Простота установки и замены
Не зависит от электричества
Долговечность
Нет затрат после установки

Используется только в отопительный сезон, если не подключены к системе горячей воды
Подвержен внутренней коррозии

Электрические

Систему отопления в частных строениях и многоэтажном секторе выключают весной, поэтому до осени необходимо дополнительно заботиться о сушке полотенец.

Конструктивные особенности:

в электрическом варианте сушки может присутствовать не только вода, но и другие энергоносители (масло, антифриз), для чего есть нагревательный ТЭН;
поверхность, раздающая тепло, нагревается от спирали.

Плюсы и минусы электрического полотенцесушителя

Независимость от отопительного контура
Возможность регулировки мощности
Возможность использования в любое время
Можно установить в любом помещении
Не требует врезки в трубы
Большой выбор моделей

Зависит от электричества
Стоимость эксплуатации

Греющий провод сделан в форме кабеля, по которому идет ток. Электричество преобразуется в тепло, поверхность сушки нагревается. На проводе есть оболочка из никеля, меди, сталей. Срок работы — до 10 лет.

Комбинированные

Отличается практичностью в плане экономии, удобством применения. В разные сезоны можно использовать нагревание от центральной магистрали отопления или переключаться на электричество. Если есть необходимость, одновременно задействуют оба типа нагрева.

Плюсы и минусы комбинированного полотенцесушителя

Оптимизация расходов на сушку и отопление
Возможность использования в сырое межсезонье
Большой выбор моделей
Высокая теплоотдача и результативность нагрева

Непростая конструкция
Сложность подключения
Высокая стоимость

Комбинированные сушки подсоединяют к отопительной системе, при этом в строении дополнительно присутствует ТЭН трубчатого вида на электричестве. Его монтируют в кран с наклейкой «ТЭН» или врезают с применением фитингов. Напряжение в сети — 220 В.

Подключение змеевика

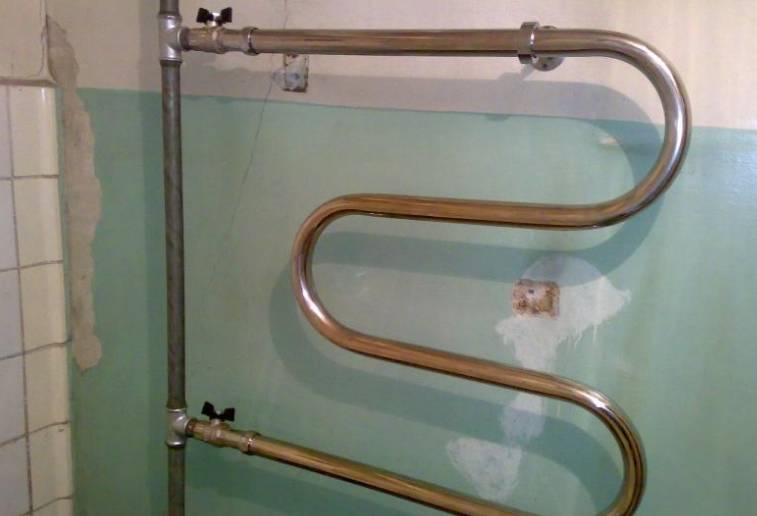

В этом разделе речь пойдет о полотенцесушителе, сделанном в форме змейки. Именно такие ранее устанавливались в домах повсеместно. Соответственно, менять старый прибор на новый, имеющий такую же конфигурацию, проще всего.

Монтаж такого оборудования производится в несколько этапов. Первым делом необходимо перекрыть стояк и слить из него воду. Если вы живете в многоквартирном доме, то этим вопросом будут заниматься специалисты из ЖЭКа. Для этого нужно предварительно написать заявление на отключение стояка.

После того как стояк готов к работе, старый полотенцесушитель необходимо демонтировать. Иногда его просто срезают при помощи болгарки. Затем на его место устанавливают новое оборудование.

Вообще, в таких условиях оптимальным вариантом является замена не только полотенцесушителя, но и стояка. Если поменять его на вариант, сделанный из полипропилена, то можно сразу приварить к нему необходимые фитинги, которые обеспечат возможность перехода на резьбу и, соответственно, легкость монтажа оборудования.

Главное при таких работах — соблюдать наличие необходимого диаметра. Трубы не должны быть меньше предыдущих, иначе это чревато серьезными проблемами в гидравлической системе. После установки новый или старый стояк можно замаскировать с помощью декоративного короба. Сам полотенцесушитель, как и места его подсоединения к основной трубе, остается на виду.

Даже при такой простой процедуре установки нередко допускаются ошибки. Первая из них — это применение пресс-фитингов с последующим сужением внутреннего диаметра трубы. При этом гидравлическое сопротивление, конечно, становится выше, из-за чего работоспособность стояка резко снижается.

Второй ошибкой является установка перекрывающих вентилей перед полотенцесушителем. Вообще, эти устройства необходимы, ведь с их помощью в случае необходимости можно отключить оборудование для проведения ремонта или демонтажа.

Но в случае со змеевиком установленные на него вентили перекроют не только полотенцесушитель, но и весь стояк. Соседи в таком случае вряд ли будут вас благодарить, поскольку вы одномоментно отключите отопление в ванной комнате у всех, кто живет выше и ниже вас.

Однако запорные краны — все же хорошая штука, поэтому не стоит от них отказываться. В данной ситуации вас спасет установка байпаса. Это, по сути, дополнительная труба, которая сможет обеспечить непрерывную циркуляцию воды по стояку в случае перекрытия запорных вентилей.

Для этого байпас располагается перед кранами. Причем он может как соединять участки стояка напрямую, так и быть смещенным в сторону изгиба змеевика. Суть в том, чтобы дать горячей воде дополнительный путь в том случае, когда она не может пройти в полотенцесушитель. Таким образом ее циркуляция не будет нарушена.

Опять же, учтите, что на сам байпас ставить вентиль запрещено столь же категорически, сколь и на сам стояк. Причина та же: у вас не должно быть возможности обрубить соседям подачу горячей воды в систему отопления ванной комнаты. Конечно, если вы живете в частном доме, то можете располагать запорные краны где угодно. Но во многоквартирниках придется считаться с существующими правилами.

Сварка труб

Как выполнить сварку труб пошагово

Вначале составьте для себя схему с обязательным учетом размеров участков, расположением отводов, тройников и кранов. Руководствоваться ею будет очень удобно для экономии материалов и точности сборки. Вдобавок, схема позволит сократить количество спаек на весу.

Нарежьте посредством трубореза или кусачек участки необходимой длины, а затем нанесите фаску фаскоснимателем на концах. По стандарту фаска имеет длину 2-3 мм и уклон в 15 градусов. Не забывайте зачищать все срезанные края труб от крошки, заусенцев для более надежной сварки.

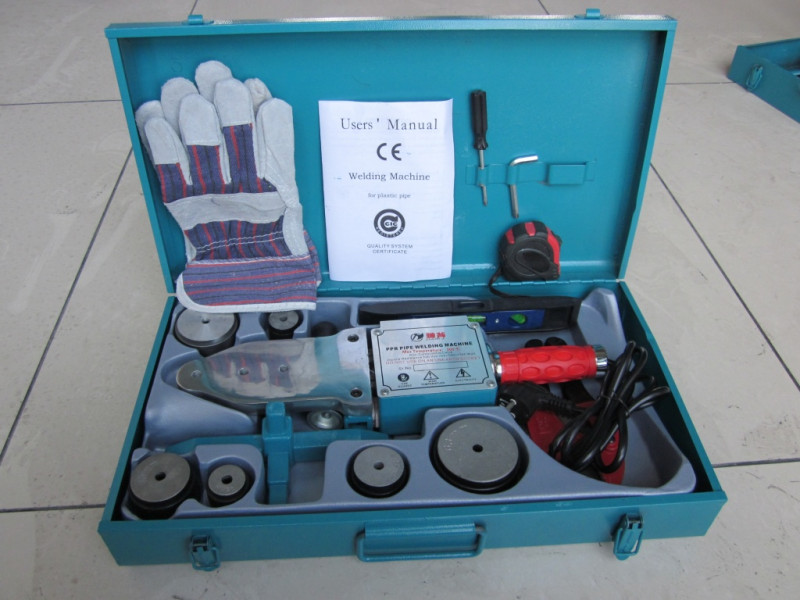

Для надежного соединения муфт с торцами труб необходимо разогреть паяльник до 260 градусов, а затем поместить все элементы в гнезда насадок. Муфта надевается на штырь с одной стороны. Труба при этом вставляется в гильзу с другой стороны. Общее время нагрева определяется диаметром элемента, а также толщиной его стенок. Время нормируется международными стандартами. Его можно узнать из специальных таблиц. Самостоятельно узнать готовность для спайки тоже можно. Надо прокрутить элемент на поверхности нагрева: при необходимом нагреве муфта или труба будет очень плавно проворачиваться и легко сниматься с насадки.

Процесс пайки пластиковых труб

Разогретые трубу с муфтой следует соединять сразу после снятия с паяльника. Старайтесь при этом выставить их ровно относительно друг друга. Вжимайте до упора, однако на силу давить не надо. У вас есть около 5 секунд после соединения, чтобы отрегулировать положение сопрягаемых элементов. Далее они уже прочно схватятся.

Подготовка к замене

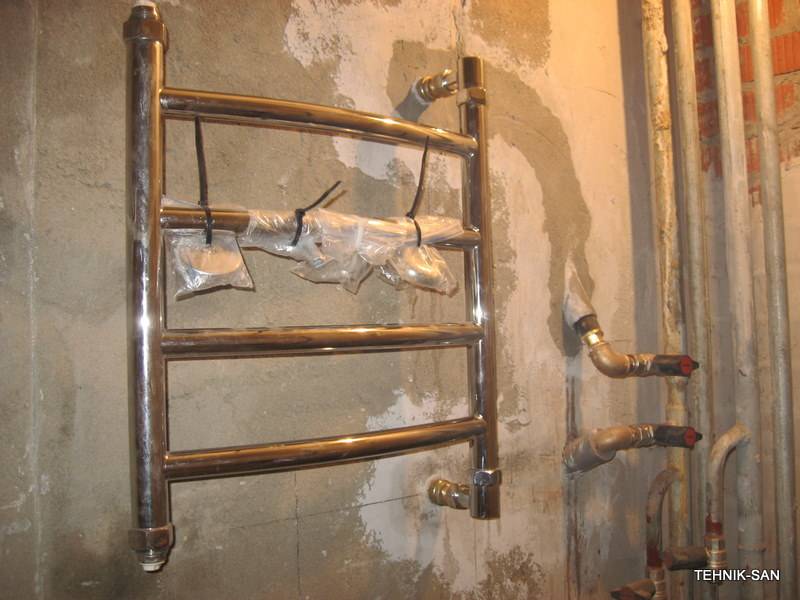

Чтобы установить новое устройство, нужно снять старое и подготовить стену и трубы горячего водоснабжения к монтажу. Даже если установку выполняют мастера, эти работы проще сделать самостоятельно.

Инструменты и материалы

Чтобы заменить полотенцесушитель, потребуется:

шаровые краны – обычные или с накидной гайкой;
полипропиленовые трубы;
паяльник и нож для резки пластика;
болгарка с диском по металлу – нужна, если полотенцесушитель приварен;
силиконовые прокладки;
переходные уголки;
запорные механизмы;
кронштейны – лучше телескопические;
кран Маевского.

Если трубы ГВС железные, нужны переходники, способные соединить элементы из разного материала.

Демонтаж старого полотенцесушителя

Если змеевик приварен к трубам, придется его спиливать болгаркой

Снять полотенцесушитель можно только после получения разрешения от домоуправления. Если установлена электрическая модель, она просто отключается.

Инструкция следующая:

Отключают подачу воды.
Если змеевик не составляет с ГВС одно целое, его откручивают. Если резьбовые соединения прикипели, сначала обрабатывают места соединений солидолом или растворителем, простукивают, потом снимают.
Если устройство приварено к стояку, его разрезают болгаркой с учетом того, что на трубе должно остаться место для нанесения новой нарезки.
Устройство снимают с кронштейнов. Если у новой модели габариты и конфигурация другая, кронштейны тоже снимают и ставят новые.

Установка в прямом соединении

Этот метод применяют, когда произошел сильный засор трубы полотенцесушителя и нужна замена фрагмента трубы без переноса прибора в другое место. Такая процедура не требует большого количества времени или особых профессиональных навыков.Прежде чем начинать демонтаж старой трубы, нужно позаботиться об отключении и сливе горячей воды из системы. Иначе велика вероятность получить ожог. После ненужный кусок отрезается и на его место закрепляют новый. В зависимости от условий его или просто приваривают или фиксируют при помощи патрубков на резьбе.

Если в монтаже прибора соединение прямое, стоит учесть 2 основных момента:

Во-первых, в местах установки патрубков диаметр не должен быть меньше, чем в стояке. Иначе циркуляция воды будет нарушена, а из-за возросшего сопротивления может возникнуть угроза быстрого износа или прорыва трубы.
Во-вторых, установка кранов в прямом соединении в целом недопустима, поскольку никто из жильцов в доме не имеет права перекрывать водоснабжение в стояке. Но если вам необходимо периодически отключать прибор, можно установить байпас для полотенцесушителя. Это небольшой отрезок трубы, который приваривается к стояку и обеспечивает циркуляцию воды в основной трубе в то время, когда доступ жидкости в прибор перекрыт. Устанавливать запорные механизмы на байпас недопустимо.

В этом случае разрешена установка кранов, которые позволят отключить прибор от сети в случае ненадобности или демонтировать его полностью. При желании в систему можно установить термостатический регулятор, который будет поддерживать определенную температуру в приборе.

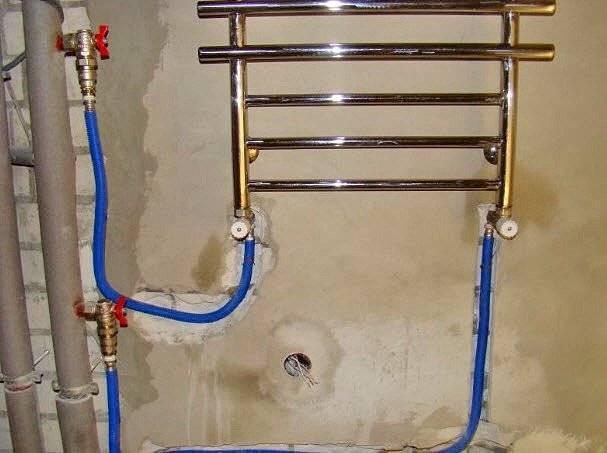

Боковая и диагональная схема

Такие способы подключения чаще всего используются для полотенцесушителей в форме лесенок. Сама процедура монтажа довольно проста, да и изначальных требований не так уж много: можно располагать оборудование на любом расстоянии от стояка, не смещать байпас, не зависеть от направления подачи воды, высота от уровня пола также не важна.

Но есть несколько правил, которые необходимо соблюдать при установке, чтобы система функционировала без сбоев:

подводка, с помощью которой осуществляется подключение оборудования, не должна изгибаться, поскольку в подобных местах может скапливаться воздух, мешающий прохождению воды,
необходимо внимательно отнестись к размещению точек врезки на стояке. Нижняя должна располагаться ниже соответствующего патрубка подключения. Верхняя — аналогично, выше соответствующего ей патрубка,
также необходимо сформировать уклон, составляющий примерно от 0,2 до 0,3 см на каждый погонный метр подводки,
если трубы подводки сделаны из полипропилена, то их диаметр должен быть ДУ25. Для стальных труб этот показатель равен трем четвертям дюйма,
полипропиленовые трубы подводки также несколько ограничивают возможное удаление полотенцесушителя от стояка — это расстояние не должно превышать четырех с половиной метров,
крайне желательно обеспечить трубам наличие теплоизоляционного слоя. Если они монтируются внутрь стены, то это условие становится обязательным.

Пошаговое руководство по установке водяного полотенцесушителя

Демонтаж отслужившего полотенцесушителя

Перекрываем вентиль горячей воды, предварительно договорившись с домоуправляющей организацией;
Когда стояк лишится воды, ликвидируем старый прибор. Если он не слит с горячей трубой, скручиваем резьбовое соединение и снимаем его;
В противном случае обрезаем посредством болгарки. Операцию проводим с расчетом, чтобы длины трубы хватало для выпиливания резьбы;
Убираем отслуживший агрегат с креплений.

Монтаж вспомогательных устройств

Байпас являет собой кусок трубы с закрепленными на нем соединительными элементами. Это приспособление может очень сильно выручить в непредвиденной ситуации. Для фиксации перемычки на концах крепят шаровые краны, чья роль — при необходимости остановить поток проходящей через них воды. В то же время вода не прекращает циркулировать даже при выключении полотенцесушителя.

Это ухищрение дает возможность не перекрывать ток воды во всем стояке при проведении ремонта.

Важно! Подводить к бейпасу оптимальнее всего трубу из нержавейки. Для удаления воздуха из системы нужно встроить в перемычку шаровой кран, что обеспечит неограниченную циркуляцию воды в главном трубопроводе и полотенцесушителе

Для удаления воздуха из системы нужно встроить в перемычку шаровой кран, что обеспечит неограниченную циркуляцию воды в главном трубопроводе и полотенцесушителе.

Крепление и подключение

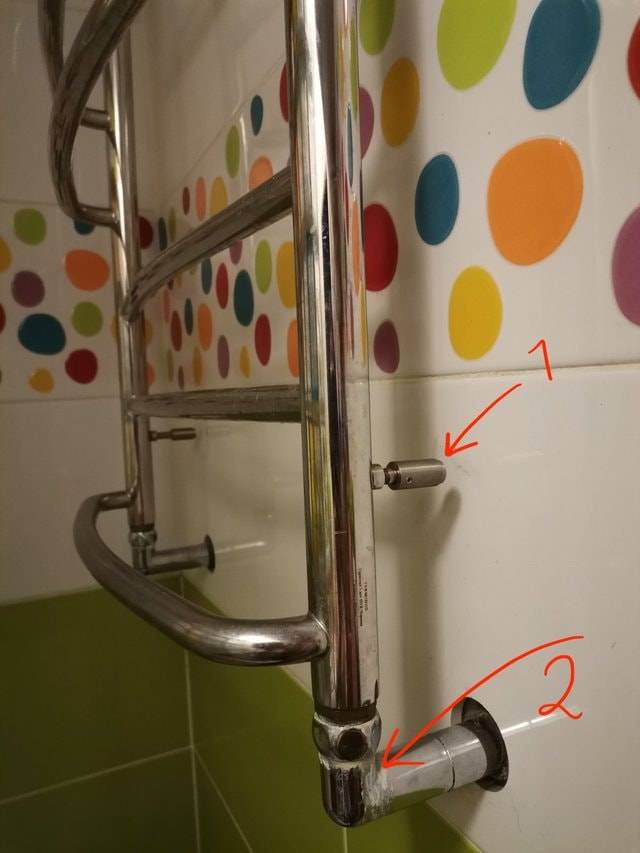

Следующее, что нужно сделать, это закрепить кронштейны и зафиксировать прибор на стене.

К полотенцесушителю прикручиваются кронштейны, которые, как правило, входят в комплект. Приставив конструкцию к месту размещения, отмечаем места для отверстий. Для выравнивания строительным уровнем необходим помощник.

В покрытой кафелем стене отверстия проделываются дрелью с соответствующим сверлом. В свежие отверстия вставляются дюбеля, после чего агрегат прижимается к стене и закрепляется посредством шурупов, которые можно закрутить как отверткой, так и шуруповертом.

Важно! Дистанция между облицовкой и осью трубы регулируется по следующим правилам: 3.5 см для труб не более 2.3 см в диаметре, 5 — 5.5 см для диаметра не более 5 см. После всего прочего остается подключить прибор к стояку, для чего подсоединяем его к вентилям на байпасе при помощи фитингов (угловой или прямой формы, что зависит от типа подключения)

После всего прочего остается подключить прибор к стояку, для чего подсоединяем его к вентилям на байпасе при помощи фитингов (угловой или прямой формы, что зависит от типа подключения).

Аккуратно затягиваем крепления, дабы не повредить резьбу. Льняной подмоткой уплотняем все соединения резьбового типа.

Важно! Вода должна идти через полотенцесушитель сверху вниз, для чего следует осуществлять подключение именно верхнего раструба к подающему стояку. Завершив предыдущие действия нужно оценить герметичность соединений: прощупать швы на предмет капель и протеканий

Плавно открываем краны, чтобы полотенцесушитель наполнился жидкостью плавно и не случился гидроудар.

Завершив предыдущие действия нужно оценить герметичность соединений: прощупать швы на предмет капель и протеканий. Плавно открываем краны, чтобы полотенцесушитель наполнился жидкостью плавно и не случился гидроудар.

Надеемся, прочитав данную статью, вы смотрите на проблему установки нового полотенцесушителя более уверенно

Ведь теперь вам известны основные нюансы, которым стоит уделить внимание при выборе подходящего прибора и его монтаже

Смотрите видео про установку водяного полотенцесушителя в ванной комнате своими руками:

https://youtube.com/watch?v=as2YIUIknYs

УСТАНОВКА ЭЛЕКТРИЧЕСКОГО ПОЛОТЕНЦЕСУШИТЕЛЯ

В первую очередь необходимо собрать полотенцесушитель, присоединив к нему верхние крепления. Для этого используем болты из комплекта поставки. Прижимаем крепления к корпусу полотенцесушителя, в местах предназначенных для этого и притягиваем болтами.

После этого примеряем полотенцесушитель на стене. Так как в нашем примере, использована схема подключения, при которой нагревательный прибор напрямую подключается к питающему кабелю, то начальной точкой, от которой и будем отталкиваться, является правое нижнее крепление.

Помещаем питающий кабель внутрь ножки, затем выравниваем положение полотенцесушителя по уровню. После чего отмечаем с помощью карандаша или маркера места отверстий для крепления полотенцесушителя.

Далее, в зависимости от типа основания, выбирается инструмент для проделывания отверстий. В нашем примере, электрический полотенцесушитель устанавливается на стену, облицованную кафельной плиткой, поэтому используем шуруповерт и сверло по кафелю. Для фиксации полотенцесушителя диаметр крепежных отверстий должен быть — 6мм (по размеру дюбелей из комплекта поставки).

Очень важно правильно подобрать вид используемого крепежа, подходящий именно под ваш материал стен, от этого зависит надежность и долговечность установки. Когда все отверстия готовы, вставляем в них дюбели (пластиковые пробки)

Заходить они будут тяжело, поэтому лучше аккуратно, чтоб не повредить плитку, забить их молотком

Когда все отверстия готовы, вставляем в них дюбели (пластиковые пробки). Заходить они будут тяжело, поэтому лучше аккуратно, чтоб не повредить плитку, забить их молотком.

Переходим к подготовке питающего провода.

Перед началом работы с электрическим кабелем обязательно убедитесь в отсутствии напряжения на нем. Лучше всего выключить защитную автоматику в учетно-распределительном щите.

Для удобства установки укорачиваем его, вполне достаточно длины 60-80мм. Снимаем защитную оплетку с кабеля и зачищаем концы жил на 5-7мм.

Конструкция данного полотенцесушителя не требует подключения заземления, поэтому для соединения используется лишь фазный — белый и нулевой — голубой провода. Подсоединяем провода в клеммы полотенцесушителя, «полярность» не важна.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Для большей безопасности, одеваем на клеммное соединение пластиковый защитный кожух из комплекта поставки.

После чего, выравниваем и прижимаем полотенцесушитель к стене так, чтобы проделанные нами ранее отверстия в плитке совпадали с отверстиями в ножках креплениях. Затем накрепко прикручиваем его на саморезы к стене.

Когда полотенцесушитель надежно зафиксирован, можно включить подачу электроэнергии и проверить его работоспособность. Не забывайте про клавишу-качельку выключателя, на торце правой нижней ножки полотенцесушителя, для работы еёё непобходимо перевести в положение «вкл». Если подключения выполнено правильно, индикатор будет светится красным, а сам полотенцесушитель достаточно быстро начнет нагреваться.

На этом установка полотенцесушителя завершена. Как видите, самостоятельная установка электрического полотенцесуштеля вполне по силам практически каждому, самое главное заранее предусмотреть для него питание – розетку или вывод.

Как подключить полотенцесушитель на электричестве

Электрический полотенцесушитель — бытовое нагревательное устройство, не требующее специальной врезки в водопровод. Установка такого оборудования намного проще, однако нужно обязательно обеспечить полноценную изоляцию электричества, поскольку в ванной комнате утечка тока способна нести большую угрозу для человеческой жизни. Следует сделать заземление, а также подключить УЗО для надежной защиты от любых перепадов напряжения.

Как правило, розетка выносится за пределы ванной, но устройство без термостата вполне может подключаться в розетку в ванной. При потребности его можно в любой момент вынимать из розетки, дабы сократить потребление электричества. Розетка должна быть с крышкой для изоляции и специальным влагозащитным корпусом , а все провода спрятаны в штробу.

После прочтения данного материала установка полотенцесушителя точно не будет вам страшна!

Выбор места для установки прибора

Поскольку наилучшим типом устройства для сушки текстиля является комбинированный, то определять место установки будем исходя из его характеристик. В данном случае, основную роль играет способ подключения к электрической сети. Поскольку полотенцесушитель должен обладать практичным исполнением с требуемым классом защиты, для этого применяются неоребренные трубы с ТЭН-ом внутри.

Комбинированный полотенцесушитель: решение, обладающее преимуществами как водяного так и электрического вариантов

Помещение ванной комнаты зонируется на следующие участки:

Нулевой — имеется ввиду непосредственная близость к воде, будь то ванна или душ;
Первый — все пространство душевой кабинки с учетом брызг, то есть, захлестом. Требуемый класс защиты для размещения прибора на этом участке — от IPx7;
Второй — полуметровое кольцо вокруг первого участка. Вероятность брызг все еще существует, поэтому требуемый класс защиты — от IPx4;
Третий — находится за вторым участком на относительном безопасном отдалении от зоны брызг. Подразумевает установку влагостойких розеток и УЗО.

Таким образом, наиболее оптимальным местом расположения является третий участок, где электрооборудование находится на безопасном расстоянии. Однако, если длина провода короткая, а класс защиты устройства позволяет защитить его корпус — то полотенцесушитель можно разместить несколько ближе. По возможности, лучше пристроить его возле двери или вытяжки, где быстрее будет происходить испарение влажного воздуха. Розетки же всегда устанавливаются на последнем, третьем участке.
