Выбор водопроводных труб: 3 разновидности

Определяем необходимый диаметр трубопровода

Для обеспечения бесперебойной подачи воды в доме или квартире, необходимо создать давление в системе водопровода не менее 0,6 атм и скорость движения жидкости 20 м/сек. На скорость оказывают влияние длина прямого участка, количество поворотов и отводов. Для получения необходимого напора нужно правильно выбрать внутренний диаметр водопроводной трубы.

Рассчитываем водопровод в квартире

Для квартиры или небольшого жилого дома на отрезок 4 м используют трубы с условным проходом не меньше 16 мм. Чем больше прямой участок водопровода, тем больший диаметр нужен. Существует такая зависимость:

• расстояние до 10 м – D=20 мм;
• до 30 м — D=25 мм;
• более 30 м — D=32 мм.

Сложные формулы гидравлического расчета для бытового водопровода не применяют. В частном доме давление в трубопроводе зависит от мощности водяного насоса, при покупке следует изучить характеристики оборудования и рекомендации в инструкции.

При сомнении лучше выбрать трубу большего диаметра, в которой будут меньше гидравлические потери.

Диаметр труб наружного водоснабжения

Наружный водопровод необходим для водоснабжения отдельно стоящего дома от источника. Источником могут быть магистральные сети поселка, отдельная скважина или колодец. При расчете диаметра трубопровода принимают условие – должно обеспечиваться давление в системе, чтобы все точки потребления при одновременном включении имели достаточный напор.

Для среднего жилого дома принимаем 4 места (кран на кухне и в ванной, стиральная/посудомоечная машина, смывной бачок). Каждому требуется 6 л/мин. В таком случае через трубу должно проходить не менее 20 л/мин без учета гидропотерь. Для этого потребуется давление 0,3 атм. При выборе диаметра трубы важна длина участка:

• до 10 м используют трубы с условным проходом 25 мм;
• до 30 м – 32 мм;
• более 30 м – 40 мм.

Необходимо учесть давление источника воды. При низком напоре применяют трубы большего размера.

При использовании гидронасоса за основу принимают его характеристики, прокладывается труба диаметром 38 мм.

С учетом выше изложенного, делаем вывод, что прокладку водопровода в квартире или доме можно осуществить собственными руками. Если использовать пластиковые элементы, не нужна сварка или какое-либо сложное оборудование. Достаточно плойки для нагрева трубы при ее изгибе и установке фитингов. В магазине можно приобрести комплект сантехнической арматуры необходимой для конкретной сети.

Пластиковые трубы для водопровода

Современная альтернатива металлическим изделиям – это пластиковые трубы, которые имеют массу достоинств и преимуществ по сравнению с более традиционными стальными аналогами. В частности, полимерные изделия имеют небольшой вес, упрощающий транспортировку и монтаж, отличаются хорошими эксплуатационными характеристиками и невысокой стоимостью.

Есть два основных вида пластиковых труб, используемых при обустройстве водопровода:

• Полиэтиленовые;
• Полипропиленовые.

Стоит рассмотреть оба вида детальнее.

Полиэтиленовые трубы

Одним из материалов, используемых для изготовления пластиковых труб, является сшитый полиэтилен, который за счет особой технологии производства имеет повышенные прочностные характеристики без потерь гибкости и эластичности. Также существуют трубы низкого давления ПНД, но они не очень подходят для использования в условиях квартиры.

Трубы из сшитого полиэтилена являются отличным материалом для обустройства холодного и горячего водоснабжения в квартире. Данный материал может работать при температуре транспортируемой среды до +95 градусов, чего вполне достаточно для водопровода.

Немаловажным качеством труб из полиэтилена является их пластичность. Водопровод, собранный из таких труб, даже при промерзании не разрушается, что является особенно важным для частных домов. В квартирах же более актуальна гибкость, которая позволяет придавать трубопроводу необходимую форму.

Поливинилхлоридные трубы

Недорогой и практичный вариант. Подходит для подачи холодной или горячей воды. Для соединения отдельных элементов используются фитинги или специальное клеящее вещество. Но следует отметить химическую активность поливинилхлорида, вследствие чего в воду могут выделяться элементы, вредные для человеческого организма.

Полипропиленовые трубы

Если бюджет, выделенный на строительство, не слишком велик, то неплохим вариантом обустройства водопровода будут полипропиленовые трубы. Они обходятся дешевле других полимерных изделий, а по характеристикам даже местами их превосходят: рабочая температура полипропилена составляет +95 градусов, а давление – до 20 атмосфер. Кроме того, стоит отметить и срок службы, который в среднем составляет около 50 лет. Остается лишь определиться, какие полипропиленовые трубы лучше, чтобы сделать окончательный выбор.

Недостатком полипропиленовых изделий является отсутствие пластичности, поэтому монтаж трубопровода под углом возможен только при помощи соответствующих фитингов. Неразъемные соединения таких труб осуществляются посредством специального паяльника. В любом случае, перед приобретением нужно тщательно разобраться в том, какие пропиленовые трубы лучше для водопровода, и подготовить необходимое для монтажа оборудование.

Виды

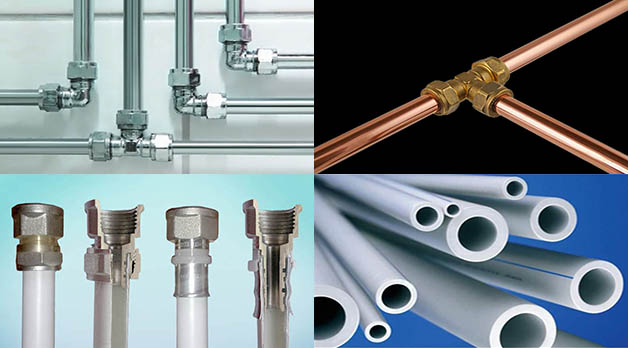

Подразделяются на две классификации:

• Металлические: сталь, нержавейка, медь, чугун, металлопластик.
• Пластиковые: полипропиленовые, поливинилхлорид (ПВХ), полиэтиленовые.

Рассмотрим особенности этих изделий для организации водоснабжения на даче.

Металлические и оцинкованные

Стальные трубы для прокладки водопровода используются на протяжении десятилетий. Они обладают такими положительными свойствами:

• Прочность.
• Широкий ассортимент размеров и диаметров.
• Большой выбор комплектующих фитингов.

Минусы:

• Подверженность коррозии.
• Необходимо окрашивать, от появления ржавчины.
• При перепаде температуры образуется конденсат.
• Электропроводность.
• Внутри образуется налет.
• Сложный монтаж.

Сталь можно использовать в холодном и горячем водоотведении. Различаются они по геометрии сечения (квадратные, круглые, овальные и прочее), наружному и внутреннему диаметру, длине, классу точности. Также имеется отличие по способу производства:

• Электросварные.
• Профильные.
• Водогазопроводные.
• Спиралевидные.
• Прямошовные.
• Бесшовные.

В этой категории также находятся оцинкованные изделия. По техническим характеристикам практически идентичны своему предшественнику, только немного усовершенствованы. Они имеют следующие положительные стороны:

• Наружная и внутренняя часть материала покрыта тонким слоем цинка.
• Исключается вероятность образования коррозии.
• Отличаются высокой надежностью и устойчивостью по отношению к деформациям.
• Широкий ассортимент комплектующих.

Минусы:

• Дорогие.
• Не всегда есть в наличии, так как привозятся небольшими партиями.
• В случае образования царапины в этом месте появится коррозия.
• Электропроводность.
• Трудоемкий и продолжительный процесс монтажа, так как допускается только резьбовое соединение.

Нержавейка и гофра

В нержавеющей стали используется сплав железа и хрома (13 %). Если содержание хрома увеличить до 17 %, то материал становится устойчивей к агрессивным средам, например к азотной кислоте 50 %. Среди ее преимуществ можно выделить следующие:

• Устойчива к образованию коррозии в слабой агрессивной среде.
• Срок эксплуатации на протяжении 400 лет.
• Не токсична.

Минусы:

• Если в жидкости содержится хлор, то это может провоцировать окисление поверхности. Как следствие, появляется очаг ржавчины.
• Дороже аналогов.

Еще одна разновидность нержавеющей трубы – гофрированная. Она нашла свое применение в самых разных областях инженерной коммуникации. Ее используют при прокладке водоснабжения и отопления и в обустройстве теплого пола.

Плюсы:

• Легко переносит отрицательную температуру.
• При гидроударе не разрушается.
• Возможность придавать материалу самую разную форму, что ускоряет и упрощает процесс работы.
• Могут обойтись без ремонта и замены комплектующих – 30 лет.

Минусы:

Цена.

Высокая цена на нержавеющую гофру полностью окупается качеством и долговечностью.

Медные

Медная труба является прекрасным выбором. В странах Европы ее применяют повсеместно. Этот материал обладает высокими техническими характеристиками, что позволяет изготавливать надежные и хорошие водопроводные системы.

Плюсы:

• Долговечны.
• Не подвергаются коррозии.
• Поверхность стенок гладкая.
• Отличная прочность.

Минусы:

• Сложный монтаж, требующий профессиональных навыков.
• Электропроводность.
• Высокая стоимость.

Чугунные

Преимущественно используются в центральной магистрали. Одна из разновидностей – ВЧШГ. Данный вид продукции способен выдерживать высокие атмосферы и внутреннее давление до 1,6 Мпа. Что касается метода укладки, то их можно монтировать на глубину до 10 метров.

Достоинства:

• Экологичность.
• Срок эксплуатации до 100 лет.
• Высокая прочность.
• В процессе эксплуатации нет необходимости производить ремонт.

Минусы:

• Нелегкий монтаж.
• Обязательное использование специальной техники.
• Обходится гораздо дороже в сравнении с изделиями из ПВХ.

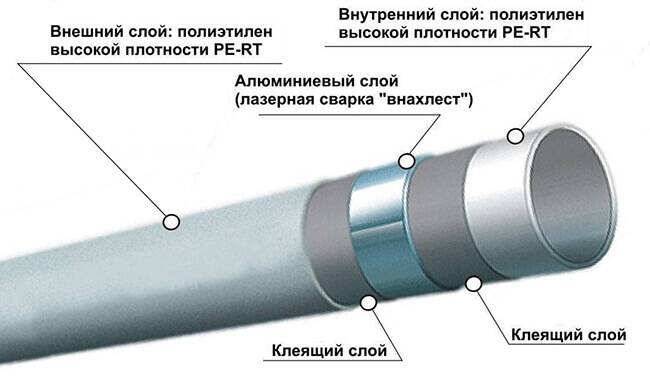

Металлопластиковые

Металлопластиковый трубопровод соединил в себе достоинства пластика и металла. Особенность его в том, что прослойка железа с двух сторон защищена тонкими слоями пластика. За счет этого металл не имеет прямого контакта с водой.

Плюсы:

• Способность транспортировать воду до +95 °С.
• Полностью исключается коррозия и окисление внутренних стенок.
• Высокая эластичность упрощает процесс укладки.
• Доступная стоимость.

Минусы:

• В фитингах сильно заужено сечение диаметра, что сказывается на напоре.
• Высокая стоимость качественных насадок.
• При недостаточной квалификации фитинг можно повредить при закручивании.
• Если сильно перегнуть, в месте излома может образоваться течь.

Трубы, изготовленные из углеродистой стали

Трубы из углеродистой стали прочные, надежные материалы, которые обладают высокой устойчивостью к ударам и вибрации.

Многие домовладельцы отдают предпочтение стальным трубам, так как они имеют немало преимуществ передо всеми остальными:

• Достаточно неплохая долговечность. Как уже отмечалось, срок их службы составляет четверть века;
• Способность выдерживать весьма немалое давление со стороны окружающей среды (почвы);
• Удерживание температурных перепадов и ощутимых нагревов – даже выше стандартных 60 градусов по цельсию;
• Не очень высокая степень расширяемости из-за нагрева и сужения из-за охлаждения. Это позволяет не устанавливать на систему всевозможные компенсаторы.

Но верно и то, что все эти положительные качества возможны лишь в случае с трубами из стали очень высокого качества. Если продешевить и приобрести подделку, то ни о каком высоком качестве, разумеется, не может быть и речи.
Однако есть у таких труб и существенный недостаток. Это высокая сложность их монтажа. Если предполагается установка труб своими силами, то понадобится приобретение соответствующего оборудования и наличия навыков в сварных работах.

Стальные оцинкованные

Оцинкованные стальные детали являются более надёжными, но это отражается на их стоимости. Они резистентны к перепадам температур и благодаря защитному цинковому слою — устойчивы к коррозийным воздействиям. Однако защитный слой может повредиться по тем или иным причинам (от ударов) и тогда в местах, где он откололся, появится ржавчина.

Трубы с защитным цинковым покрытием не боятся коррозии, поэтому служат дольше обычных

Такие трубы используют в тех случаях, когда необходимо смонтировать прочную конструкцию, которая не будет подвержена перепадам давления и температурным скачкам. Стальные оцинкованные детали идеально подходят для временных конструкций в тяжёлых эксплуатационных условиях.

Труба ПНД

Это редкий вариант. Обычно такую трубу используют для прокладки подземного водопровода по участку (к примеру, от колодца до насосной станции). У материала есть сильные стороны:

1. Материал очень прочный, хотя изготавливается из пластика.
2. Фитинги и трубы почти всегда есть в наличии в магазинах.
3. Простой монтаж соединений, не требуется специальное оборудование.
4. Очень долговечный материал.

Минусы у ПНД трубы водопроводной тоже есть:

1. Продается в бухтах большого диаметра, есть проблемы с доставкой материала.
2. При низких температурах становится твердой и плохо гнется.
3. Не слишком привлекательный внешний вид.

Мы уже обозначили примерное применение водопроводной ПНД трубы. В монтаже системы в доме данный вид применяется крайне редко.

Трубы металлические – какие выбрать?

Как было сказано выше, в данном сегменте рынка стройматериалов присутствуют изделия, изготовленные из стали, чугуна, и меди. Но для реализации системы водоснабжения в квартире и загородном жилье лучше применять стальные. Обусловлено это тем, что медь токсична, а использование чугунных труб невозможно: на их основе создаются, преимущественно, безнапорные канализации, обустраиваемые в частных домах или на дачах.

Старшее поколение помнит, какой трубный прокат применялся в эпоху СССР для создания систем водоснабжения в многоквартирных домах. Это были простые стальные трубы без антикоррозионного покрытия, а в качестве сырья использовалась конструкционная сталь. Однако в наши дни при возведении частного дома или обустройстве системы подвода воды в квартире хозяева всё чаще отдают предпочтение водопроводным трубам из нержавейки.

Медные трубы — достойная, но очень дорогая альтернатива стальным изделиям

Однако, такой металлической водопроводной трубе присущи определённые недостатки. Во-первых, нержавейка весьма недешёвый металл. Во-вторых, она не очень пластична. То есть, существует вероятность того, что каким бы презентабельным и дорогостоящим ни был водопровод, он просто порвётся при замерзании трубы из нержавейки. А этот фактор является, пожалуй, самым главным при решении вопроса, как выбирать трубы для водопровода на даче.

В-третьих — это сложность монтажа своими руками. Такая инженерная коммуникация собирается на резьбовое соединение либо монтируется сваркой. Причём независимо от того, какой вариант доступен, реализовать его под силу лишь квалифицированному исполнителю. Поэтому поручить выполнение монтажа труб для водопровода в частном доме, на даче или в квартире лучше опытному котельщику, способному заварить своими руками торцевой шов и аккуратно, и герметично.

Чтобы загерметизировать стык, используется особый уплотнитель. Накрутить его на сгон необходимо до того, как контргайка прижмёт муфту. При монтаже на резьбу труб для водопровода в квартире, частном доме или на даче, выполнять этот этап следует со всей тщательностью. Казалось бы, всё просто. Вот только, как показывает практика, своими руками аккуратно сделать обмотку водопроводной трубы-нержавейки с резьбой могут далеко не все домашних дел мастера и сантехники. А это может вызвать возникновение протечек даже при стабильном давлении жидкости в магистрали.

Наиболее сложный этап при монтаже водопровода из стальных труб — это герметизация соединений

Как выбрать полипропиленовые трубы для водоснабжения

Вместо металлических труб для водоснабжения вполне подходят полипропиленовые аналоги. Горячий и холодный водопроводы могут быть смонтированы из этого материала. Полипропилен выдерживает температуру 90 градусов в постоянном режиме, а кратковременные скачки — до 110. Не влияет на них и снижение температуры до отрицательной. Дело в том, что данный материал довольно эластичен, он легко расширяется и возвращается в исходное положение. Для прокладывания водопровода без помощи специалистов все больше людей используют именно полипропиленовые трубы. Хороши они также для подведения котлов и бойлеров. Чтобы ответить на вопрос, как выбрать пп трубы для водоснабжения, стоит сначала разобраться в свойствах и структурах материала.

• РРН (гомополимер полипропилена).

  Этот материал тверд, несовместим с низкими температурами. Поэтому данный вид изделий используется для холодной воды в промышленных трубопроводах и вентиляционных каналов.

• РРВ (блоксополимер).

  В его состав входит до 30% полиэтилена. Материал очень устойчив к износу, противостоит низким температурам, а также достаточно пластичен. За счет таких положительных характеристик трубы из данного материала зарекомендовали себя как отличное оборудование для подведения холодной воды. Кроме того, их используют для транспортировки агрессивных веществ. Они отлично подходят для оборудования внутренней канализации и напольного отопления. Из блоксополимера также производят трубы и фитинги с ударопрочными способностями.

• PPR, PPRC (сополимер пропилена и этилена).

  Данный материал дает возможность использовать трубы для холодного и горячего водопровода, напольного и обыкновенного отопления. Необходимо соблюдать лишь одно условие — температура проводимой жидкости должна быть ниже 70 градусов.

• PPs (специальный пропилен).

  Трубы из такого материала, пожалуй, – самый удачный вариант. Их можно использовать для любых коммуникаций. Они гарантированно способны противостоять высокому давлению, низкой и высокой температуре, а сами при этом не деформируются.

Еще один параметр, который не стоит упускать из виду при выборе труб, – это предельно допустимое давление. Оно зависит от целей использования: для горячего и холодного водоснабжения или отопления.

В соответствии с рабочим давлением производитель наносит на трубы маркировку. Впереди стоит буквенный код PN, а за ним следует цифровое обозначение максимального давления. К примеру, маркировка PN10 несет в себе информацию, что при использовании этих труб предельно допустимая норма давления 1 МПа, PN20 – 2 МПа, PN25 – 2,5 МПа и т.д. К выбору следует относиться серьезно и учитывать все параметры:

• Трубы с маркировкой PN10 стоят, конечно, дешево. Но при этом и технические характеристики у них невысоки. У них тонкие стенки, низкий температурный режим (до 20 градусов). Соответственно, и подходят они только для холодного водоснабжения.
• Трубы PN16 более устойчивы к температурам, поэтому могут подойти и для монтажа горячего водопровода. Но только вода должна быть не выше 60 градусов.
• Маркировка PN20 характеризует изделие еще большей устойчивостью (80 градусов).
• PN25 — это трубы с армированием. Их характеристики наиболее высоки. Используются по большей части для отопления, но при желании подходят и для систем водоснабжения.

Стоит отметить, что для полипропиленовых труб свойственно тепловое удлинение. В связи с этим, специалистами рекомендовано в монтаже применять Z и П-образные компенсаторы, гибкие компенсационные плечи. Зная всю эту информацию, вы легко сможете определиться, какую полипропиленовую трубу выбрать для водоснабжения.

Читайте материал по теме: Оптовая продажа полипропиленовых труб по выгодным ценам

Какой диаметр трубы выбрать для водоснабжения в частном доме

Как было показано выше, трубный диаметр задается фиксированными значениями из стандартизированного числового ряда со значительной разбежкой. Это делает его точный подсчет по формулам, таблицам и онлайн-калькуляторам в подавляющем большинстве случаев бессмысленной процедурой. Даже самый простой вариант определения диаметра по пропускной способности труб и суммирования водопотребления одновременно включенного сантехнического оборудования (таблица 3.) не стоит потраченного времени и давно проведен специалистами-монтажниками.

Снаружи

Если для частного дома смонтирована система индивидуального водоснабжения, то вода от погружного или поверхностного электронасоса поступает в него по подземному трубопроводу из полиэтилена низкого давления ПНД.

Выходные патрубки большинства насосов рассчитаны на подключение труб диаметром 1 или 1 1/4 дюйма, то есть наружными диаметрами 25 и 32 мм. Так как трубопровод от электронасосов запрещено заужать, то перед монтажниками нет выбора, какие трубы использовать.

Иногда, если выход электронасоса имеет выходной патрубок в 1 дюйм (25 мм), а расстояние до дома слишком велико, для снижения гидравлических потерь использует трубопровод большего диаметра в 1 1/4 дюйма (32 мм).

Аналогичным образом поступают и при подключении от централизованной водопроводной магистрали. В подавляющем большинстве случаев перед монтажниками не стоит вопрос, какую трубу выбирать. Достаточно использования двух видов – 25-ой или 32-ой ПНД-трубы.

Рис. 5 Один из вариантов коллекторной разводки и соответствующих ему труб из тонкостенного металлопластика (для ПП все диаметры следует увеличить на один типоразмер)

Внутри

Стандартная разводка внутри частного дома обычно производится от центрального стояка, которым выступает трубопровод большого диаметра.

При разводке диаметр трубы для водопровода в частном доме подбирают в зависимости от количества точек водоразбора и их расположения. Специалисты поступают следующим образом:

• Если на этаже находится один санитарный узел и кухонная мойка, всю разводку делают ПП-трубами диаметром 20 мм.
• При наличии на этаже 2-х санитарных узлов центральный стояк прокладывают из ПП-трубы 25 мм, а боковые ветви из 20 мм отрезков.
• Если в доме помимо 1-го есть и 2-ой этаж с санитарными узлами, на центральный стояк пускают 32-ую ПП-трубу с боковыми 20 мм ответвлениями.
• Аналогично поступают и при наличии в доме 3-х этажей с санузлами – монтируют центральный стояк из 32-ой ПП-трубы, а боковые ветви паяют из 20 мм отрезков.

Стоит отметить, в индивидуальных домах этажностью не выше 3-х в подавляющем большинстве случаев достаточно стояка из 32-ой трубы. Если здание выше 3-х этажей, к примеру 5-этажный дом, то водопровод в частном доме монтируют с ПП-трубой стояка диаметром 40 мм или даже 50 мм.

Рис. 6 Разводка от общего стояка

Подбирая диаметр трубопровода для водоснабжения индивидуального дома, рационально не усложнять задачу расчетами по таблицам и формулам, а воспользоваться рекомендациями специалистов. Общепринятыми считают наружную прокладку водопровода из ПНД-труб диаметрами 25 и 32 мм, а внутреннюю из полипропилена размерами стояка 32 мм и боковых отводов 20 мм. Думаем, что ответ на вопрос какой диаметр трубы выбрать для водоснабжения в частном доме мы ответили в полном объеме. Удачи и хорошего напора в трубопроводе!.

Виды труб для водоснабжения

Системы водопровода делятся на 2 вида:

1. Наружный водопровод;
2. Внутренний водопровод.

По назначению выделяют следующие виды сетей водоснабжения:

• Хозяйственно-питьевая;
• Система горячего водоснабжения;
• Пожарный водопровод;
• Оборотный водопровод;
• Технологические сети подачи воды.

Хозяйственно-питьевой водопровод часто комбинируется с пожарным водоводом. Оборотные и технологические сети используют в своей работе техническую (промышленную) воду, обеспечивают нужды производственных процессов.

 Снабжение питьевой (холодной) и горячей водой производится из централизованных сетей или из индивидуального источника (скважины, колодца). Нагрев воды при автономной системе ГВС производится в бойлерах и водонагревателях.

По способу прокладки трубопроводы водоснабжения делят на 2 вида:

1. Открытой прокладки;
2. Скрытой (закрытой) прокладки.

В зависимости от всех этих признаков и технических показателей (рабочее давление, температура) производится выбор трубопроводов для систем водоснабжения.

Трубопроводы водоснабжения по материалу изготовления делятся на 2 большие группы:

1. Металлические;
2. Полимерные (пластиковые).

К металлическим трубам относятся следующие:

1. Стальные из углеродистой стали;
2. Стальные из нержавеющей стали;
3. Стальные оцинкованные;
4. Медные.

Некоторые авторы пишут о чугунных раструбных трубах для водопровода. Следует отметить, что эти трубы применяются обычно только для систем канализации (безнапорной).

К полимерным пластиковым системам труб относят следующие виды трубопроводов:

1. Металлопластиковые;
2. Полипропиленовые;
3. Полиэтиленовые;
4. Поливинилхлоридные;
5. Полибутиленовые.
