Ворота и калитки из профнастила (51 фото) — простой и доступный способ защиты участка

Конструкции ворот

По способу открывания, ворота из профильной трубы и профнастила могут быть откатными или распашными. Единое полотно откатных ворот сдвигается в сторону вдоль линии установленного ограждения участка. Перемещение такой конструкции может осуществляться вручную, но чаще для этого устанавливается механический привод с электродвигателем.

Основное достоинство откатных ворот заключается в том, что для их открытия не требуется наличие свободного места со стороны улицы или двора. Однако, при больших размерах полотна, необходимо усиление всей конструкции или установка специальных элементов, чтобы дальняя от несущей опоры сторона не проседала вниз под собственным весом.

Распашные конструкции

Это более простые ворота из профнастила с калиткой, состоящие из 1 или 2 поворотных полотен, каждое из которых установлено на отдельном опорном столбе. Калитка для прохода людей может быть смонтирована отдельно или располагаться на поверхности одной из створок.

Вариант ворот с укосинами.Вариант ворот с верхней перемычкой и перекладинами.

Благодаря простому устройству, распашные ворота из профнастила можно изготовить своими руками и выполнить их монтаж самостоятельно.

Какой вариант ворот с калиткой выбрать

Ворота с калиткой бывают:

• распашными;
• откатными;
• механического типа;
• автоматизированными;
• раздвижными;
• подъемными;
• смешанного типа.

Сейчас самой большой популярностью пользуются распашные и раздвижные модели, которые обычно используют для облагораживания участка.
Калиточную дверцу можно установить на ворота с помощью следующих способов:

• Вынести калитку рядом с воротным полотном, в таком случае она оформляется в тон ограждения.
• Спрятать в декор боковых секций ворот.
• Врезать в ворота одну из створок. Не всегда дверь украшает вход, поэтому иногда ее скрывают.
• Сделать ворота с отдельной маленькой створкой, которую используют в качестве дверцы.

Какой выбрать вариант, решать только вам.

Материалы и инструменты для производства ворот

На основе чертежа следует определиться с используемыми материалами и их количеством. Для профнастильных конструкций необходимо приобрести:

• облицовочный материал – профнастил;
• саморезы для фиксации листов;
• опоры – стальная труба сечением не менее 60х60 мм;
• профильные трубы типоразмеров 60х20 мм либо 40х40 мм для изготовления каркаса;
• профтруба сечением 20х20 мм в качестве каркасного усилителя;
• лист стали для изготовления косынок (если нужно);
• замочные системы, петли, фиксаторы внизу и сверху;
• грунтовка для металла и краска;
• декоративные элементы (при необходимости).

Лучше выбирать трубы с толщиной стенки 3 мм. Их стоимость немного выше, но они прочнее и проще в монтаже.

Набор инструментов небольшой: сварочный аппарат, дрель-шуруповерт, уровень, ножницы для стальных листов, рулетка, углошлифовальная машинка, кисточки. Также закупите необходимое количество расходных материалов к данным инструментам.

Из чего сделать ворота, калитку и столбы

Расчет необходимого количества материалов для ворот с калиткой из профнастила можно сделать только на основании чертежа ворот, на который нанесены следующие данные:

• ширина проема между опорными столбами;
• размеры распашных створок;
• конфигурация несущего каркаса створок с указанием материала и сечения его составных элементов;
• количество, расположение и габариты опорных столбов;
• место установки и размеры калитки;
• монтажные места приваренных петель;
• информация о замке и фиксаторах.

При необходимости, на чертеж следует нанести элементы усиления конструкции для повышения сопротивления ветровым нагрузкам. В состав комплекта материалов входит:

• профилированный лист для обшивки;
• стальные трубы 60х60 мм с толщиной стенки 2,5-3,0 мм для установки в качестве опорной стойки столбов;
• профильные трубы 40х40 мм или 60х20 мм для сборки несущего каркаса створок и калитки;
• саморезы с шестигранной головкой для закрепления профлиста;
• металлический лист или полоса для изготовления косынок и закладных;
• сварную сетку для армирования кирпичной кладки столбов;
• петли, замки защелки и нижние фиксаторы;
• грунтовку, краску, растворитель;
• сварочные электроды.

Усиление конструкции каркаса осуществляется при помощи профильной трубы 20х20 мм или равнополочного уголка такого же размера. Для дополнительного художественного оформления ворот можно приобрести кованые элементы декора, которые будут приварены по верхнему краю створок.

Характеристики профнастила для ворот и забора.

Расходные материалы и инструменты

На основании чертежа стоит определиться с используемыми стройматериалами и их количеством. Для создания ворот нужно купить:

• профнастил;
• самонарезающие шурупы;
• труба из стали с сечением не меньше 60 на 60 мм и толщиной стенки 3 мм;
• профильного типа трубы типовых размеров 60 на 20 мм или 40 на 40 мм;
• профтруба сечением 20 на 20 мм;
• стальной лист;
• замок, петли, фиксаторы;
• грунтовка для металла и красящее средство;
• элементы для декора (если вам будет нужно).

Инструменты, которые нужно подготовить: сварочный агрегат, дрель-шуруповерт, уровень, ножницы для листов из стали, рулетка, болгарка, кисти.

Калитка и ворота из профнастила своими руками из квадратных труб

Изначально следует определиться с конфигурацией стыковочного углового узла. Существует два варианта, которые можно использовать.

Более сложный, но профессиональный способ — с использованием заготовок с выполненным торцевым резом под углом в 45°.

Второй, более простой, но не менее надежный способ установки ворот из профнастила: к вертикальным стойкам поперечные перекладины привариваются встык, а на торцевые отверстия устанавливаются заглушки.

ФОТО: uz.everaoh.comОтдельная калитка и ворота из каркаса и профнастила

Если забор уже установлен, удобнее всего начать с установки столбов, а затем заняться установкой ворот из профнастила. Если планируется изначально установка ворот, а затем — забора, то лучшим вариантом будет изготовление всей конструкции в сборе с последующей установкой. Приступая к изготовлению створок калитки и ворот из профнастила своими руками, следует по размерам чертежа нарезать из труб заготовку. Для ворот — четыре вертикальных стойки и четыре поперечины, для калитки — две вертикальных и две горизонтальных заготовки из квадратных труб.

Сборку конструкций необходимо производить на ровной поверхности монтажного стола или площадки. Заготовки каркаса фиксируются небольшими прихватками, при помощи угольника выверяются углы и проверяется идентичность диагонали прямоугольника конструкции.

Убедившись, что все углы равны 90°, можно приступать к сварке швов. Готовые сварочные швы зачищаются от неровностей угловой шлифовальной машинкой, в народе прозванной “болгаркой”. Для усиления рамки створки привариваются дополнительные диагональные укосы из профильной трубы.

ФОТО: kuznez-center.ruКонструкция с необычной ковкой

Производится разметка, подгонка и прихватка шарнирных навесов к стойкам и створкам. Затем каркасы створок навешиваются на столбы и проверяется плавность работы шарнирных соединений. Закончив окончательную подгонку, провариваются навесные петли, зачищаются сварочные швы.

Перед установкой профнастила производится грунтовка и окраска готовой конструкции. Листы профнастила подгоняются и крепятся саморезами, длина которых не должна превышать толщину квадратной трубы.

Особенности различных типов

Имеется множество различных видов ворот, сделать из металлопрофиля своими руками которые можно без особых трудностей в домашних условиях. Самыми распространенными разновидностями являются раздвижные, распашные и подъемные конструкции.

Новички должны начинать именно с распашных разновидностей. В качестве основополагающих элементов таких конструкций выступает одна или пара опорных стоек, на которые крепится каркас из металла, а в завершение устанавливаются металлопрофильные листы. Створки изделия при этом навешиваются на небольшие петельки с подшипниками. Проем для калитки, как правило, проделывается в одной из этих створок, однако ее возможно установить и отдельно.

Если есть желание, то распашные ворота из металлопрофиля можно дополнительно оборудовать электроприводом, с помощью которого конструкцию можно будет открывать и закрывать автоматическим путем. При этом не потребуется никакого специфического оборудования, так как металлопрофильные листы довольно лёгкие.

Еще одним довольно распространенным типом самодельных конструкций считаются откатные. Основное отличие их заключается в том, что для того, чтобы их открыть, необходимо раздвинуть створки противоположной стороны. Когда ворота откроются, они будут скрыты за забором. Удобство такой системы заключается в том, что она не потребует наличия большой площади за или перед собой, чтобы удобно произвести открытие.

Почему стоит выбрать профнастил в качестве материала для забора и калиток

Конструкции из профнастила имеют свои преимущества перед другими материалами:

• антикоррозийные свойства (в том случае, если профнастил покрыт специальным полимерным покрытием);
• скорость установки (если имеются все заготовки и инструменты, то в «несколько рук» забор можно установить за день, а в одиночку — за 5-6 дней);
• низкая стоимость материала (профнастил стоит значительно дешевле, чем кирпич или дерево);
• длительный срок службы (при наличии антикоррозийного покрытия такие ворота или калитка простоят около 45-50 лет);
• безопасность и визуальная изоляция (металлические ворота абсолютно непрозрачны, поэтому скроют от любопытных глаза, а высота забора и острый верхний край эффективно защитят от нежданных гостей или животных);
• не требуются масштабные подготовительные работы (максимум, что придется подготовить заранее — вырыть ямы в земле для установки столбов, а затем укрепить бетонной заливкой);
• нет необходимости окрашивать или декорировать (даже в этом случае конструкция будет выглядеть очень презентабельно).

Важно! Несмотря на простоту и быстроту установки, забор можно будет спокойно использовать не ранее, чем через 1-2 дня. За это время бетонная заливка полностью затвердеет, и конструкция не развалится

Конструкции створок

С первого взгляда может показаться что, вариантов различных конструкций с таким материалом добиться сложно. Но это не так, перебирая различные вариации установки перемычек можно добиться их расположения:

• Наискосок.
• Горизонтально.
• Крестообразно.

Даже крестообразная конфигурация отвечает всем необходимым эксплуатационных критериям. Полотно получается прочным и износостойким.

Конструкция ворот может быть разнообразной. Самые популярные варианты это с силовой рамой, которая проходит по периметру ворот и без неё. Понятно, что наличие дополнительной фиксирующей рамы позволит сделать ворота более устойчивыми и прочными, но за это придется расплатиться ограничением на высоту проезжающего транспорта.

Ворота из профнастила своими руками, у которых опорные сваи надежно вкопаны в землю, могут обойтись и без лишних конструкций.

Для того, чтобы упростить процесс установки обшивки ворот профнастилом, можно к ним приварить нержавеющий металлический профиль шириной минимум в 10 мм. Это обеспечит, во-первых простоту установка, во-вторых придаст будущей конструкции эстетичности.

Виды воротРаспашные ворота (наиболее популярный вид ворот, единственным недостатком которого является необходимость большого свободного пространства для открывания; для самостоятельного изготовления это самый подходящий вариант).

Распашные ворота из профнастила

Распашные ворота — наиболее популярный вид ворот

Откатные ворота из профилированного листа

Внешний вид створок ворот из профилированного листа отличается привлекательностью

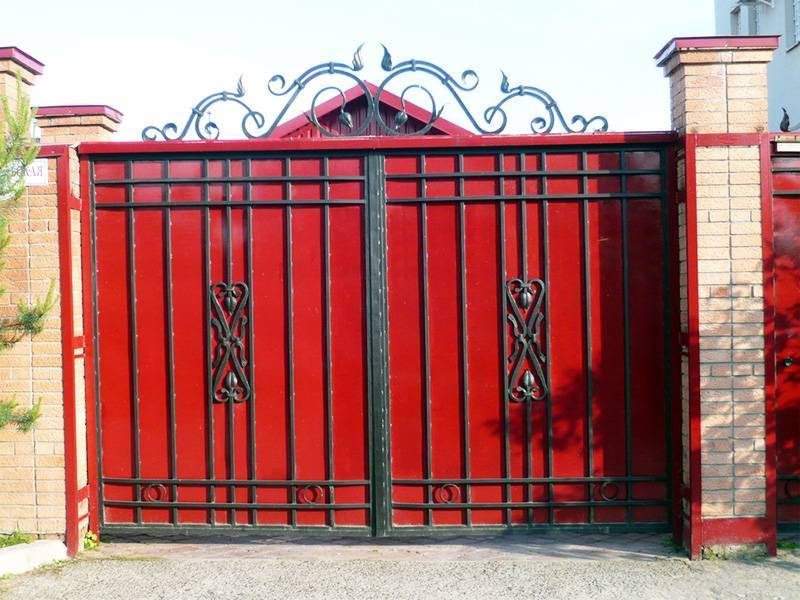

Великолепные ворота из профнастила с кованным декором

Ворота и калитки из профнастила легки в уходе

Ворота с кованными элементами можно установить и за небольшую стоимость

Все ворота также можно разделить на два типа по месту монтажа калитки. Более популярны варианты, когда устанавливаются ворота с отдельно стоящей калиткой из профнастила. При нехватке места или по другим соображениям калитка делается прямо в воротах – это чуть усложняет работу по изготовлению и монтажу конструкции.

Из чего можно сделать опоры забора и ворот

Створки у гаражных ворот навешиваются на опоры, которые вделаны в стены. В других случаях материал и конструкцию столбов нужно выбирать исходя из веса и размера створок.

Наиболее часто используют:

1. Опоры металлические, изготовленные из круглой или профильной трубы (от d 150 мм). Чтобы надежно установить стойки и защитить их от коррозии, часть, расположенную в грунте, бетонируют или используют оцинкованные изделия.
2. Опоры из армированного бетона. Они подойдут для мест, где редко проходит крупногабаритный транспорт, например для небольших конструкций. Это вызвано тем, что железобетонные столбы плохо переносят механические повреждения.
3. Столбы из кирпича или камня. Внутри них лучше расположить металлическую трубу. Конструкция становится более прочной и не разрушается при длительных нагрузках.

Разметка и земляные работы

Для того, чтобы произвести разметку размещения опорных столбов, необходимо определить месторасположение калитки. При ее отдельной установке столбов будет 3, а при встроенной в полотно створки достаточно 2-х опор.

Если забор вокруг территории участка уже установлен, натяните шнур между его крайними стойками. Положение нити обозначит линию положения забора из профнастила с воротами и калиткой, а так же позволит отметить места установки столбов в соответствии с подготовленным чертежом.

Несущей основой кирпичного столба является профильная труба 60х60 мм.

Для ее вертикальной установки и последующего бетонирования нужно пробурить в земле 2 или 3 отверстия. Диаметр бура 120-140 мм. Выкапывание ям лопатой приведет к увеличению их размера и излишнему расходу бетона. Глубина ямы должна быть не менее 1/3 от высоты устанавливаемой стойки.

Особенности материала

Ворота и заборы из профнастила не просто так становятся выбором множества людей. У данного материала есть ряд преимуществ перед другими строительными материалами:

высокие качественные характеристики (профильные листы имеют антикоррозионный слой, дополнительно покрыты полимером снаружи и лаком внутри),

Профилированный лист имеет очень много преимуществ перед другими материалами

долгий срок эксплуатации (благодаря качествам самого материала и грамотно выстроенной работе профнастил может служить более 50 лет),

простота монтажа (несложные подготовительные земляные работы и быстрое возведение самих конструкций),

Ворота из профилированного листа долговечны, красивы и легки в монтаже

Ворота из профнастила при своей красоте имеют невысокую стоимость

достойный внешний вид (забор, ворота и калитки из этого материала выглядят солидно и основательно, причем всегда есть возможность выбрать наиболее подходящие цвет и форму профнастила),

невысокая цена материала (в зависимости от типа профлиста стоимость варьирует от 200 до 600 рублей за лист).

Красивая калитка из профнастила

Профнастил – современный, удобный и главное универсальный материал для строительных работ

Совет! При обращении за помощью к профессионалам при установке ворот стоимость конструкции сильно увеличится. Чтобы цена ворот с калиткой из профнастила не «кусалась», лучше их сделать своими руками, ведь это не требует наличия каких-то особых навыков или уникального оборудования.

Ворота из профнастила прослужат вам не один год

Профнастил — отличный вариант для изготовления недорогих, но красивых калиток для вашего участка

Удачное сочетание деревянного забора и ворот из профилированного металла

При выборе этого материала стоит помнить и об имеющихся у него недостатках:

• небольшая толщина профнастила, что позволяет легко прорубить его при желании,
• отсутствие звукоизоляции,

Контрастное сочетание белых ворот и красного кирпичного забора

Профнастил хорошо зарекомендовал себя как материал, идеально подходящий для ворот и калиток

• коррозийные процессы при малейших царапинах на поверхности,
• деформация листа при сильном механическом воздействии.

Малейшая царапина на профилированном листе может привести к его коррозии

Яркие ворота с декоративными коваными элементами

Ставим столбы

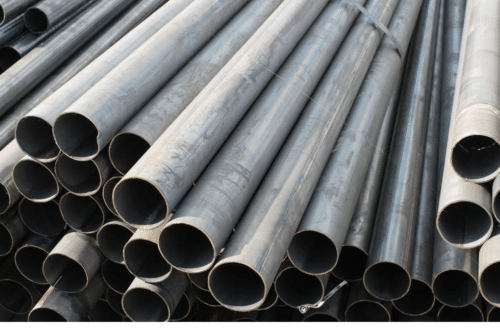

Наиболее популярный вариант материала для опор – металлические трубы. Устанавливаются они быстро, стоят недорого, надежные и служат долго.

Точный показатель заглубления подбирается в зависимости от типа грунта, климатических условий региона. Он должен быть ниже уровня промерзания почвы, чтобы опоры под действием морозного пучения не начало выталкивать наружу.

Металлические столбы допускается вкапывать, но гораздо надежнее их бетонировать.

Рекомендуем: «Пошаговая инструкция по бетонированию опор».

На устойчивых грунтах допускается выкладывать кирпичные, каменные опоры. В этом случае потребуется обустройство надежного фундамента.

Дерево в качестве опор не подойдет из-за низкой устойчивости в влаге, ограниченному сроку службы.

Подготовка чертежа

Для подсчета количества материалов нужно составить чертеж будущих ворот. Распашные модели могут быть одностворчатыми или двухстворчатыми. Первые занимают много свободного пространства при открытии и закрытии, неустойчивы при сильном ветре (явление парусности).

Последний фактор можно нивелировать увеличением количества каркасных элементов, однако из-за этого повысится нагрузка на петли, в результате створка перекосится. Поэтому одностворчатыми стоит делать только малогабаритные ворота.

Двухстворчатая конструкция наиболее популярна и практична, но дороже в производстве, поскольку здесь больше петель и каркасных деталей. Створки могут иметь одинаковую или разную ширину.

На схеме ворот необходимо предусмотреть:

• суммарную ширину конструкции;
• ширину створок;
• конструкцию каркаса с размерами его деталей;
• места монтажа петель;
• место монтажа внутреннего шпингалета;
• количество и ширину опор, а также глубину, на которые они будут укапываться;
• местоположение и габариты калитки;
• место и метод монтажа замка.

Обзор технических характеристик профлиста

Профлист – это гофрированная тонкая сталь с оцинкованным покрытием для защиты. Дополнительно для изменения цвета наносится слой из полимерного состава. В продаже можно увидеть материал 3 классов: C. CH. H. Различия заключены в высоте волны, прочности, толщине полотна и массе.

Для создания ворот можно использовать любой тип профнастила, но все, же обычно используют дополнительно усиленные.
К преимуществам устройства заборов из профилированного листа калитки, и ворот относят следующее:

• легкость;
• высокая жесткость;
• простой раскрой;
• быстрота сборки конструкции;
• длительной срок эксплуатации;
• изделия из этого материала красиво выглядят в течение долгого времени;
• возможность его менять.

Из минусов можно выделить слабую мех. устойчивость к ударам и иным механическим воздействиям. Еще один недостаток – металл пропускает шум. А малый вес листков вынуждает прибегать к усилению и утяжелению каркасной конструкции с опорными столбами.

Подготовка к началу работ

Профнастил относится к металлическим материалам, поэтому важно соблюдать весь порядок выполнения работ. Здесь нельзя обойти стороной этап по подготовке к сооружению элемента садового ограждения

Малейшая ошибка, оплошность скажутся на внешнем виде калитки и могут его испортить. Выполнение всех предварительных манипуляций гарантирует большую вероятность получения добротно выглядящего изделия. При решении проводить изготовление своими руками сначала необходимо:

• изучить конструкции и выбрать что-то из имеющихся или придумать свою собственную (учитывая рельеф местности и другие параметры);
• определиться с размерами каркаса и составить чертежи;
• подобрать все необходимые материалы и инструменты.

Изучаем конструкции

Калитка из профлиста будет привлекать взгляд прохожих оригинальностью, если приложить небольшие усилия для выбора оптимальной конструкции. Это своего рода визитная карточка дома и его владельца, поэтому стоит отнестись к подбору добросовестно. Существуют элементы оградительных построений такого типа в виде арок и прямоугольные. Первые выглядят очень эффектно, но требуют особых опыта и мастерства, поэтому подойдут к исполнению профессионалом. Вторые сможет выполнить начинающий умелец и, при подборе выигрышного варианта, тоже будут смотреться достойно.

Калитки из профлиста отличаются возможностью их установки в заборах из совершенно разных материалов: сетки, кирпича и многих других. Это совсем не испортит внешний вид ограждения, а придаст ему большую эффектность. Поэтому следует сказать об универсальности профнастила.

В зависимости от того, сколько есть места, расположения сооружения, количества приобретенного или имеющегося материала, подбирается оптимальный вариант конструкции. Он может быть выполнен в форме простой створки. Дверцы могут быть сплошными или закрывать центр (с нижней и верхней стороны в таком случае располагаются решетки).

Возможна более сложная конструкция: с вертикально или горизонтально расположенными проемами. Их могут закрывать решетки (материал изготовления – арматурные прутья) в форме квадратов или полосок.

Калитки могут содержать в своей конструкции вставки. Усилить каркас и украсить помогут кованые вставки. Это сделает конструкцию жесткой. Не менее выигрышным вариантом являются прямоугольные контрастные вставные части.

Есть множество вариантов выполнения каркасов, но подбираются они по следующему требованию: должны быть ровными и жесткими. Горизонтальные перемычки, или лаги, и диагональные вставки, или ребра жесткости, позволяют добиться жесткого каркаса. Возможен вариант прохождения ребер жесткости по всей конструкции или пересечения каждого сегмента (конструкция может быть разделена по сегментам с помощью поперечин).

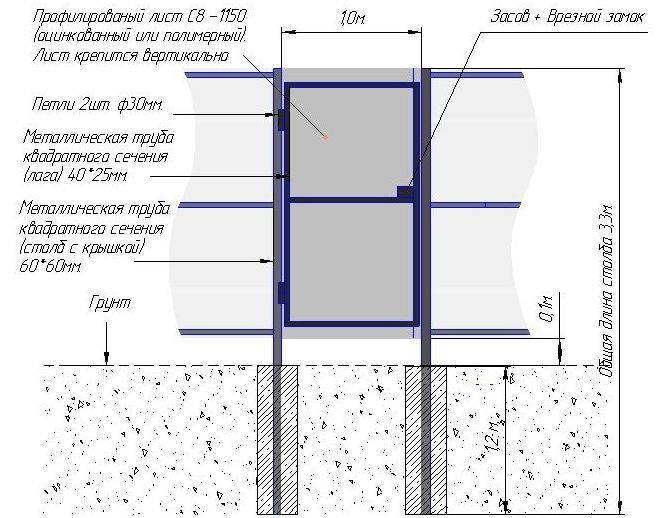

Чертежи и размеры каркаса

Стандартной шириной калитки считается один метр. Такое сооружение оптимально для вноса и выноса мебели и других предметов. Более широкая калитка склонна к деформации и меньшему сроку службы за счет быстрого износа петель.

Стандартной высотой считается от 2 до 2,2 метра. Если аналогичный параметр полотна забора – выше этого параметра, рекомендуется установка металлических перемычек на месте проема.

В случае проживания в жилом строении людей ростом около двух метров установленная калитка, в высоту более указанных параметров, требует усиленных петель и дополнительного укрепления рамки.

Возможно выполнение калиток без перекладин (для упрощения задачи).

Рекомендуемое место установки – бетонный фундамент, заглубленный ниже того уровня, на который промерзает почва.

Выбор материалов и инструментов: советы мастерам

Лист для изготовления калитки должен быть оцинкован с двух сторон, необходимо наличие полимерной защиты с одной из них. Возможна внешняя имитация камня, дерева, кирпича.

Листы имеют маркировку. Для выполнения работ по устройству калиток подходят модификации с заглавной буквой «С» в маркировке или с двумя заглавными «НС». Облицовку желательно выполнять листами с буквой «С» и цифрами 20-21 в маркировке. Число после буквы соответствует высоте волны в профиле. Возможен монтаж листов как по длине, так и по ширине. При покраске допускается использование порошковых красок или полимеров. Красить профлисты разрешается с двух сторон. Рекомендуемая толщина – от 0,45 до 0,50 мм. В маркировке первой указывают высоту, затем толщину, ширину, длину листов.

Выбор материала

Профнастил можно использовать только как материал для обшивки жёсткого каркаса ворот, и ни о каком самостоятельном его применении речи идти не может так, как у профлиста практически отсутствует сопротивляемость поперечному кручению и изгибу

Ещё нужно обратить внимание на ширину волны профильного листа, чтобы он подошёл к размерам ваших ворот

Для изготовления рамы створок будем использовать самый подходящий для этих целей материал — профильную трубу сечением 60*40 толщиной 2 мм. Для каркаса и рёбер жёсткости нужна профильная труба 40*20 толщиной 2 мм.

Расчёт материала

На этом этапе нужно подсчитать весь используемый материал и инструмент который будет нужен для изготовления распашных ворот. Ниже приведён список используемого материала для конкретно этого чертежа ворот.

• Профильная труба для рамы створок сечением 60*40*2 мм — 10,2 м.
• Профильная труба для каркаса и раскосов 40*20*2 мм — 23 м.
• Профнастил размерами 3,4*1,9 м.
• Профильная труба для опорных столбов сечением 60*60*2 мм
• Листовая сталь для косынок, укрепляющих каркас размером 20*20 см.
• Самроезы, заклёпки.
• Доски для сборки стапеля размером 20*2,5 см длиной3,5 м — 7 шт.
• Гвозди.

Необходимый инструмент

• Сварочный аппарат.
• Болгарка с отрезным и шлифовочным кругами.
• Шуруповёрт или заклёпочник.
• Рулетка, угольник, белый маркер, уровень, молоток, ножовка.
• Средства защиты глаз и рук.

Виды ворот

Выделяют несколько видов ворот по механизму их открывания и закрывания:

Распашные ворота (наиболее популярный вид ворот, единственным недостатком которого является необходимость большого свободного пространства для открывания; для самостоятельного изготовления это самый подходящий вариант).

Распашные ворота из профнастила

Распашные ворота — наиболее популярный вид ворот

Откатные ворота (вариант, при котором экономится место при открывании; для него необходимо предусмотреть верхние и нижние «рельсы» вдоль забора для движения полотна).

Откатные ворота из профилированного листа

Внешний вид створок ворот из профилированного листа отличается привлекательностью

Подъемные ворота (используются для гаражей или прочих сооружений; необходимо место сверху для подъема полотна).

Декоративные ворота (профнастил дополняется коваными деталями, что не только улучшает внешний вид ворот, но и делает конструкцию более прочной).

Великолепные ворота из профнастила с кованным декором

Ворота и калитки из профнастила легки в уходе

Ворота с кованными элементами можно установить и за небольшую стоимость

Все ворота также можно разделить на два типа по месту монтажа калитки. Более популярны варианты, когда устанавливаются ворота с отдельно стоящей калиткой из профнастила. При нехватке места или по другим соображениям калитка делается прямо в воротах – это чуть усложняет работу по изготовлению и монтажу конструкции.

https://youtube.com/watch?v=I9fRj35gRwY

Отделка

Под отделкой обычно понимается зашивка полотна створок листами профнастила, а также грунтовка антикоррозийным грунтом и последующая покраска эмалью в нужный цвет. Перед грунтовкой и покраской нужно обязательно зачистить все сварные швы и ржавчину до металла, болгаркой с зачистным кругом. Обезжириваем раму и каркас растворителем и грунтуем антикоррозийной грунтовкой, сначала места сварки, а после их высыхания, створки полностью.

Грунтовка и покраска каркаса ворот

После высыхания слоя грунтовки можно покрыть створки ворот алкидной эмалью в два слоя с промежуточной сушкой между ними. Ворота почти готовы, остаётся повесить створки на петли и прикрутить профнастил. Прикручиваем обрезанные по размерам листы профнастила к каркасу саморезами с помощью шуруповёрта.

А также в отделку включается добавление ажурных кованных элементов на фасад ворот или на верхнюю часть, примеры таких работ можно увидеть в галере выше. Стоит добавлять такие элементы или нет каждый решает сам, это дело вкуса.

Замок на ворота

Замок на ворота можно приобрести любой и также как при монтаже в обычной двери присутствуют некоторые особенности. При монтаже замка в зависимости от его вида выполняются следующие условия:

• Навесной. Для навесного замка на ворота и калитку следует предусмотрительно сделать петли ещё на этапе сборки каркаса.

• Накладной монтируется на поперечной перемычке, прикручивается к раме.
• Врезной. Для этого типа замка предварительно вырезается карман в противоположной от завесов поперечной трубе створки.

• Нижние фиксаторы створок нужны для равномерного распределения ветровой нагрузки на ворота.

Видео: изготовление ворот из металлопрофиля своими руками

При большом наличии желания и приложении усилий в нужном направлении, постройка ворот достойного качества, является вполне выполнимой задачей для человека с минимальной технической подготовкой.

Как самостоятельно установить ворота из профнастила: инструкция

Сначала рассмотрим технологические этапы изготовления ворот из профлиста с отдельной калиткой. В процессе нужно учитывать размеры профлиста листа, точнее, количество волн в одном листе. Нужно сопоставить данные, с учётом планировки территории участка.

При установке ворот из профнастила важным показателем является их ширина. Она должна быть доступной для въезда легкового автомобиля. В размер свободного въезда необходимо включить ширину зеркал заднего вида и взять 1 метр запаса.

В учёт берётся ширина опорных столбов. Если мы ведём речь об установке ворот из профнастила с отдельно стоящей калиткой, то нам необходимо подготовить 3 опорных столба. При этом необходимо учитывать величину зазоров между рамой каркаса и опорными столбами.

Часто в расчёт забывают внести размер зазора между створками ворот и фурнитуру. Специалисты и практики рекомендуют при установке распашных ворот использовать следующие показатели ширины въезда 4,5-5 м, как оптимальный вариант. При этом калитка из профнастила не должна быть уже 70 см. Наиболее распространённые рабочие показатели ширины калитки порядка 1,2 м.

Схема установки закладных.

И ещё один немаловажный показатель – это высота. Исходя из стандартов профлиста (длина 2000 мм) формируется базовая высота распашных ворот. Это 2200-2500 мм

При расчётах берётся во внимание нижний зазор земли и створок ворот, составляющий 150-300 мм

В конструкцию можно внести различные элементы декора, которые могут оказать влияние на высоту забора. Речь идёт об использовании ковки при производстве и установке ворот. Но, это большая и отдельная тема, которая должна освещаться отдельно. Смотрите видео по установке забора своими руками:

https://youtube.com/watch?v=kBmCOqxYyNU

Забор с воротами из профнастила.

(фотографии, инструкция, видео мастер-класс)

Давайте рассмотрим процесс создания забора из профнастила своими руками:

1. Сооружение конструкции забора начинается с измерений. Для того чтобы определить, сколько вам понадобится материала, необходимо измерить периметр территории, отведённой под установку забора. Но прежде, чем снять мерки, нужно пометить этот самый периметр, делается это следующим образом: на углах территории установки ставятся небольшие колышки, а между ними протягивается верёвка или нить. Так вот длину этой самой нити вам и нужно измерить;
2. После того, как материал подобран, можно начать непосредственно сборку забора, для этого нужно выкопать/пробурить ямы (глубиной не менее 70-ти сантиметров) под основные столбы, по краям, и под промежуточные, которые будут равноудалены друг от друга (расстояние удалённости называется шагом забора, лучше не делать этот шаг больше трёх метров, в противном случае профнастил будет деформировать ветер);
3. Затем сначала устанавливаются основные столбы, делать это необходимо по уровню, и после установки их нужно временно зафиксировать чем-либо (создайте любую опору из брусков досок и тому подобного);
4. В то время, как основные столбы временно зафиксированы, вы можете изготовить бетонный раствор и залить им ямы с установленными столбами, после того, как раствор окрепнет, временную опору уже можно убрать (перед тем, как заливать столбы, проверьте ещё раз их вертикали по уровню);
5. Те же самые действия повторяются для промежуточных столбов;
6. Между столбами крепятся две горизонтальные перемычки (снизу и сверху);
7. Теперь уже на перемычки можно крепить профлисты. Для того, чтобы закрепить профлисты, необходимо либо пользоваться постоянной опорой, перемещая её под каждый лист в ходе установки, либо заручиться чьей-нибудь помощью;
8. После того, как профнастил закреплён, забор готов, и на него уже можно устанавливать ворота;

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=d6lGZa8NghgОригинальное название: Ворота для забора из профнастилаАвтор видео: upbuild

Особенности материала

Ворота и заборы из профнастила не просто так становятся выбором множества людей. У данного материала есть ряд преимуществ перед другими строительными материалами:

высокие качественные характеристики (профильные листы имеют антикоррозионный слой, дополнительно покрыты полимером снаружи и лаком внутри),

Профилированный лист имеет очень много преимуществ перед другими материалами

долгий срок эксплуатации (благодаря качествам самого материала и грамотно выстроенной работе профнастил может служить более 50 лет),

простота монтажа (несложные подготовительные земляные работы и быстрое возведение самих конструкций),

Ворота из профилированного листа долговечны, красивы и легки в монтаже

Ворота из профнастила при своей красоте имеют невысокую стоимость

достойный внешний вид (забор, ворота и калитки из этого материала выглядят солидно и основательно, причем всегда есть возможность выбрать наиболее подходящие цвет и форму профнастила),

невысокая цена материала (в зависимости от типа профлиста стоимость варьирует от 200 до 600 рублей за лист).

Красивая калитка из профнастила

Профнастил – современный, удобный и главное универсальный материал для строительных работ

Ворота из профнастила прослужат вам не один год

Профнастил — отличный вариант для изготовления недорогих, но красивых калиток для вашего участка

Удачное сочетание деревянного забора и ворот из профилированного металла

При выборе этого материала стоит помнить и об имеющихся у него недостатках:

• небольшая толщина профнастила, что позволяет легко прорубить его при желании,
• отсутствие звукоизоляции,

Контрастное сочетание белых ворот и красного кирпичного забора

Профнастил хорошо зарекомендовал себя как материал, идеально подходящий для ворот и калиток

• коррозийные процессы при малейших царапинах на поверхности,
• деформация листа при сильном механическом воздействии.

Малейшая царапина на профилированном листе может привести к его коррозии

Яркие ворота с декоративными коваными элементами

Шаг 1 — Определяемся с видом и формой

Самостоятельное изготовление всегда имеет неоспоримое преимущество — возможность сделать максимально подходящее под имеющиеся условия изделие. Перед тем, как рисовать, вычислять и искать материалы следует подобрать место для будущих ворот, изучить грунт, продумать дизайн и форму.

Конструкция ворот из профнастила может быть нескольких видов:

• Откатные (со специальным механизмом) и распашные;
• С перемычками, расположенными по диагонали, горизонтально, вертикально и крест-накрест;
• Со встроенной и отдельно расположенной калиткой;
• С одной или двумя створками;
• Со стационарной рамой (наличие верхней перекладины) и без нее.

Подбираем материалы для каркаса и обшивки

Чтобы изготовить надежную калитку для забора в частном секторе, нужно правильно выбрать материалы.

Для сборки рамки створки стандартных размеров потребуется купить профильную трубу сечением (квадрат) 40*40 мм или 60*30 мм.

При монтаже замка пригодятся металлические пластины – 15*20 см, 30*40 см. Они выступают элементами усиления фурнитуры.

Фото: обработка сварных швом петли

Для навешивания створки – 2 дверные петли ф30 мм. Материал – металл, полимер (на выбор).

Подробные рекомендации по выбору профнастила.

Красивым дополнением станут кованые элементы. Они украсят каркас и усилят его прочность, устойчивость к взлому.
