Ворота рольставни на гараж ( Размеры, Фото, Обзор)

На заметку хозяину

Прекрасное сочетание белоснежных ворот и фасада гаража, отделанного декоративным камнем

Несмотря на некоторые предрассудки, установка ворот рольставни в гараж не занимает слишком много усилий. Смонтировать ворота рольставни на гараж своими руками вполне возможно, особенно в том случае, когда работать этими руками вам приходится не впервой.

Некоторые производители таких изделий даже поощряют покупателя, который готов сам установить подобную конструкцию на свой гараж. С этой целью они создают ворота усложненной конструкции, которая не позволяет их установить неправильно, т.е. с защитой от дурака. В то же время чтобы дополнительно облегчить задачу установщику они комплектуют набор запчастей инструкцией на понятном языке, а в ряде случаев дополняют ее видеоматериалами с пошаговыми инструкциями. При этом в инструкциях в зависимости от сложности конструкции может указываться также: как должна происходить установка: можно ли это сделать самостоятельно, либо придется выполнять монтаж в четыре руки.

Контрастный экстерьер поможет подчеркнуть вашу индивидуальность

Стильный современный дом с гаражом на две машины

Прекрасный частный дом с панорамным остеклением и большим гаражом

Но стоит отметить, что такое правило касается только больших организаций с налаженным циклом производства. В то время как небольшие фирмы, производственные мощности которых располагаются буквально в рамках одного-двух цехов, строят абсолютно иную стратегию. Они всеми возможными способами усложняют процесс сборки непрофессионалам для того, чтобы получить максимальную прибыль именно от установки конструкции, а не от ее производства.

Методика расчёта

Стоимость конструкции определяется с учётом основных характеристик изделия:

Тип конструкции: будут установлены роллетные ворота или просто роллетная система;
Габариты проёма гаражных ворот и способ установки конструкции – накладной или встроенный;
Вид профиля роллет: профили подразделяются по прочности. Более надёжный материал, соответственно, стоит дороже;
Вид короба: он может быть круглым, с закруглениями 45 градусов, 20 градусов или можно использовать встроенный короб;
Способ управления: автоматическое устройство или ручное управление.

Расчёт выполняют с учётом ваших розничных цен, к этому нужно добавить транспортные расходы и стоимость монтажа конструкции.

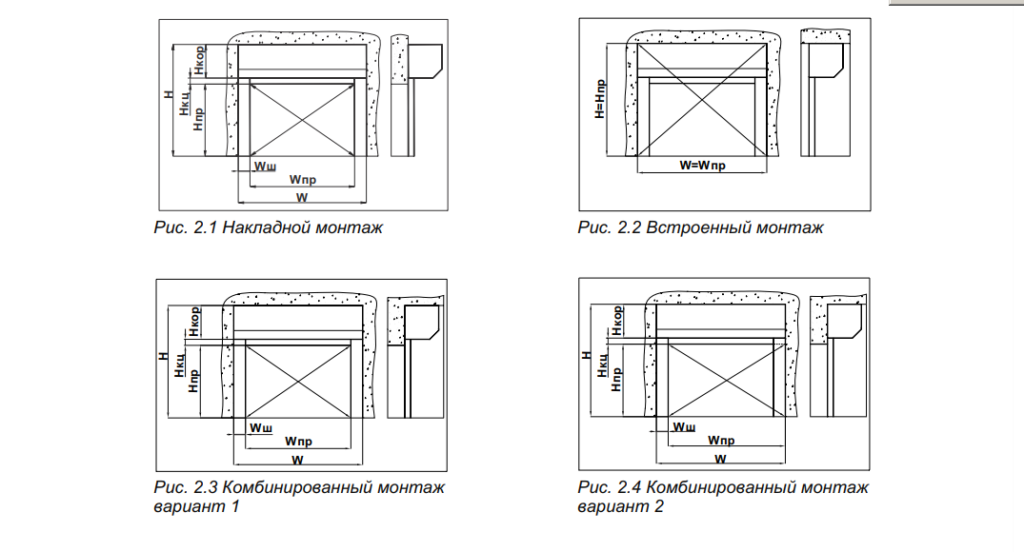

Размеры нарезки заготовок

В первую очередь замеряют ширину проёма – это позволит определить точные размеры роллеты.

Ширина самой роллеты W такая же, как и ширина проёма гаражных ворот Wпр.

W= Wпр

Для комбинированной или накладной установки ворот ширину роллеты подсчитывают по формуле:

W= Wпр+2 Wш

Wш – ширина направляющей шины.

Высота роллеты Н при встроенном монтаже находится по формуле:

Н=Нпр+Нкор+Нкц

Здесь Нком – высота короба ворот-рольставней.

Нкц – высота концевого профиля.

Нпр – высота пролёта ворот.

Длину ламели L находят с учётом ширины роллеты W, вида профиля и габаритов направляющей шины L=W – 6-100 мм.

Размер направляющей шины Lш находят так:

Lш=Н-Нкор-Р (мм) Для роллеты с направляющими;

Lш=Н-Нкор—Wш (мм) Для роллеты с направляющими с обрамлением;

Lш=Н-Нкор+20 (мм) Для роллеты без направляющих и обрамления;

Lш=Н-Нкор+20 – Wш (мм) без направляющих с обрамлением:

Размер защитного короба Lкор рассчитывается так:

Lкор=W – 10 (мм)

Завершающий этап

Роллетные ворота по сравнению с секционными моделями хуже изолируют тепло

Когда короб и направляющие смонтированы на проеме ворот, может устанавливаться полотно рольставен. Сначала требуется крайнюю часть полотна, с размещенным на ней замком необходимо завести за штангу, чтобы упростить сборку. Затем на обратную часть полотна устанавливаются крепления, при помощи которых полотно соединяется со штангой и после этого сборку завершают. На заключительном этапе крепления штанги соединяются с креплениями полотна. Полотно запускают в пазы и проводят настройку подъемного механизма. От того насколько качественно она будет проведена будет зависеть то как легко будет работать смонтированная конструкция.

Ворота рольставни безопасны в эксплуатации

Современный рынок богат ассортиментом ворот рольставень для гаража

Когда по сути рольставни установлены, переходят к установке дополнительных конструкций и фурнитуры. Это могут быть замки, ручки, ограничители. Также это средства механизации и автоматизации подъема и опускания полотна ворот. Их установка может существенно усложнить задачу, в частности, подведением электросети, от которой будет питаться электромотор, приводящий в движение подъемный механизм.

Роллетные ворота для гаража легко открываются после снегопада

Некоторые модели автоматически открываемых ворот можно снабжать также не кнопками, запускающими электромотор, а фотоэлементами, приемниками радиосигналов или инфракрасного излучения, которые посылаются дистанционными пультами. Это особенно удобно, когда хозяину максимально упрощается задачи ежедневного открытия и закрытия ворот гаража.

Виды ворот и их стандартные размеры

Перед определением размера изделия необходимо выбрать его тип, который может различаться по способу въезда, удобству и сложности открывания. Существуют автоматические – управляются дистанционным пультом. После выбора оптимального способа въезда можно приступать к определению размера гаражных ворот. Стандарт предполагает размещение одного автомобиля, но зачастую необходимо вместить два или более. В этом случае расширяют въезд и определяются с количеством проёмов. Он может быть один, но достаточно широкий, либо два поуже. Ширина одной большой секции должна быть не менее 550 см. Высота ворот гаража подбирается индивидуально, в зависимости от габаритов и типа автомобиля.

Рулонные подъёмные

Они представляют собой скручивающиеся в рулон при открывании алюминиевые пластинки. Складываются в специальный короб из плотного и защищённого от повреждений материала. Устанавливаются как внутри здания, так и снаружи. Механизм можно вмонтировать непосредственно в проем, однако, это уменьшит их высоту.

Рулонные воротаИсточник rollettpro.com

Управляются вручную и автоматически, зависит от выбранной комплектации и стоимости. При ручном управлении проем выполняется шире, тогда как автоматика позволяет немного сэкономить пространство

Важно, чтобы сложенные пластины не перекрывали часть проёма гаража. Минимальные размеры ворот – 80х80 см, максимальные – 1150х850 см

Для легкового транспорта вполне подойдёт размер от 250х210 по ширине и высоте соответственно.

Классические распашные

Самый распространённый и доступный вариант, представляющий собой две створки, распахивающиеся во двор или на улицу. Просты и надёжны в эксплуатации. Большинство производителей изготавливают их по индивидуальным размерам.

Подобрать высоту такого въезда проще, чем у остальных, за счёт дверей, которые не забирают лишние миллиметры при размещении

Важно учитывать тип автомобиля и будет ли на нем размещаться багажник сверху. Стандартный размер для легкового транспорта – 300х190 см.

Распашной въездИсточник alumdevelop.ru

Распашные ворота производят из дерева или металла, также обивают сэндвич панелями. Чаще всего выбирают металл, так как он наиболее крепок и долговечен. К тому же за ним не нужен особый уход, чтобы сохранить изначальную прочность

При окончательном выборе важно учитывать дополнительное место для створок

Откатные ворота

Состоят из единственной створки, которая сдвигается вбок параллельно стене при открытии. Существуют и двухстворчатые откатные ворота, разъезжающиеся в разные стороны гаража. Минимальный размер для легкового автомобиля – 300х190 по ширине и высоте соответственно. В производственных зданиях они устанавливаются для размещения крупногабаритного транспорта, размеры могут достигать 3000 см по ширине и 4000 см в высоте.

Подъёмные цельные

Становятся все популярнее за счёт своей простоты и удобства. Цельное полотно из крепкого материала при открывании сдвигается вверх к потолку. При выборе стоит учитывать большой вес такой конструкции и стоимость материала, из которого будут изготовлены ворота. Минимальные высота и ширина гаражных ворот – 240х220 см. Створка, появляющаяся при открытии, занимает примерно 30 см высоты.

Подъёмный въезд в гаражИсточник inforesist.org

Подъёмные секционные

Они схожи с подъёмными, однако, экономят больше места, и производится из отдельных секций материала. Бывают боковыми и потолочными, разница заключается в направлении открытия. При боковом ворота съезжают вдоль стены, при потолочном – поднимаются. Устанавливаются параллельно поверхности с размещением планок для движения.

Вся конструкция состоит минимум из трёх подвижных секций, длина которых не превышает 70 см. Секции динамичны за счёт шарниров, за которыми нужен уход. Их необходимо своевременно смазывать и чистить. Стандартный размер для легкового транспорта – 200х200 см. Наиболее распространены автоматические секционные ворота для двух и более автомобилей.

Чертежи, схемы, эскизы

При этом во внимание берутся такие параметры:

устойчивость к ветру, большому весу, другому механическому воздействию;
жесткость проема;
возможность деформации при указанных размерах створок и материала полотна;
прочность на изгиб.

Схемы ворот составляются при планировании строительства гаража, чтобы своевременно и правильно подогнать размеры помещения под дверной проем.

Каркас ворот на проем 4 метра

Чтобы упростить и ускорить расчет можно воспользоваться специальными строительными калькуляторами.

Для этого нужно, чтобы ширина с обеих сторон, высота проема были больше параметров машины на 30 см.

Общепринятыми габаритами дверей гаража считается:

Ширина — 2,5 м для легковых автомобилей, 5 м — для грузового транспорта.
Высота — от 2 до 2,2 м для легковых автомобилей. Показателя в 2,5 м хватит для заезда микроавтобуса.

Независимо от способа открывания на чертеже обозначаются места фиксации ворот к направляющим профилям или коробу.

На чертеже отмечается количество, тип используемой фурнитуры.

Выделяются участки установки запоров, задвижек.

Преимущества и недостатки

Любое изделие имеет определенные положительные качества. К таковым у рольставней относятся:

удобная в эксплуатации автоматическая система;
отсутствие потребности в больших площадях;
вес конструкции не оказывает влияния на стены;
возможность монтажа в гаражах любого типа материала;
легко заменить часть полотна;
большой гарантийный срок – от одного десятка лет;
возможность самостоятельной установки;
дополнительное утепление роллет сильно сказывается на температурных показателях в гараже;
гаражные ворота рольставни легко подобрать под размеры проема.

Но ничто никогда не бывает идеальным. У рольставней тоже есть свои недостатки:

легко поддаются взлому, поэтому требуют дополнительной установки сигнализации;
алюминий ненадежен, а крепкие стальные роллеты стоят дорого;
при покупке ворот без утеплителя в гараже будет крайне холодно, а самому сделать утепление невозможно;
автоматическая система может выйти из строя, ее ремонт обойдется «в копеечку».

Рольставни: комплектация и монтаж

Основные виды монтажа рольставни

Основная комплектация рольставней в себя включает: полотно рулонного типа (алюминиевое либо стальное), короб и направляющие профили. По желанию комплектация также оборудуется дополнительными элементами, повышающими комфортабельность, безопасность и устойчивость воротной системы. К таким элементам относятся:

замки;
сигнализация;
уплотнители из силикона;
датчики реагирования;
подогрев ворот.
электропривод и система дистанционного управления.

В разборном состоянии роллеты достаточно компактны, с доставкой никогда не возникает никаких сложностей.

Монтаж роллетных ворот может производиться по двум технологиям: встроенной и накладной (в некоторых случаях возможно также использование комбинированной технологии). Встроенный монтаж роллетов заключается в размещении всех составляющих конструкции (полотна, короба и направляющих) внутри проема гаража, значительно уменьшая его размер. Во втором случае: по боковым стенкам проема размещаются направляющие, а короб – над проемом, полностью сохраняя его размер. Крепление короба возможно как внутри, так и снаружи светового проема. Таким образом, накладной монтаж ролевых ворот применим для гаражей с низким проемом, в отличие от секционных ворот. Более того, не требуется дополнительного откатного пространства и специального технического обслуживания

Рольставни достаточно просты в использовании. Поднятие и опускание ворот осуществляется с помощью специального рычага, который при ручном управлении работает от ручного привода, а в случае автоматических рольставней – от электропривода, управляемым простым переключателем либо пультом дистанционного управления. Разумеется, автоматические ролевые ворота комфортнее, а комфорт стоит денег.

Типичные просчёты

Чтобы конструкция функционировало долго и надёжно, при работе нужно учитывать несколько нюансов. Существуют типичные ошибки, часто допускаемые начинающими монтажниками:

Направляющие во время монтажа не выставлены по уровню. Отклонение от вертикальной или диагональной линии может стать причиной заклинивания полотна. Часто такая неприятность происходит летом, в это время металл нагревается и из-за этого увеличивается в объёме;
Короб негерметичен, в результате в него попадает влага, что приводит к коррозии металлических элементов и уменьшению эксплуатационного срока механизма. Если у вас часто идут дожди, то между основанием короба и его крышкой желательно уложить уплотнитель;
При закрывании полотна ворот им должны быть закрыты крепёжные болты. Иначе их будет несложно вывернуть, и защита конструкции станет минимальной. Если при монтаже у вас случился такой недостаток, то необходимо рассверлить головки винтов, чтобы сильно усложнить работу злоумышленникам. Конечно, при необходимости снять ворота-рольставни вам тоже придётся немного помучится, чтобы их выкрутить.

Складчатые ворота для организации въезда — выезда

Из минусов: сложная конструкция с тягами и рычагами, и нагруженные петли. Эти моменты не делают ворота надежнее. А при автоматизации таких ворот для обеспечения их безопасной эксплуатации элементы безопасности увеличивают стоимость комплекта на значительную сумму денег.

Четырехстворчатые автоматизированные

Нашей короткой подборки, посвященной видам гаражных ворот, мы подробно рассмотрели распашные, рулонные и откатные ворота, рассказали об их конструкции, применяемых для изготовления материалах и привели примерную стоимость. В этой части мы расскажем, какими особенностями обладают складчатые, подъемно-поворотные и секционные ворота.

Сравнение рольставен с другими воротами

Прекрасный двухэтажный дом в современном стиле

Далеко не каждый способен понять, что он видит перед собой, оказавшись перед конструкцией рольставен установленных в качестве ворот на гараж. На них нет привычных массивных навесов и прочих креплений, которые буквально сразу бросаются в глаза у распашных и раздвижных дверей. Кроме того и фурнитура, в том числе замки и рукоятки, тоже весьма незаметны, что и делает их непримечательными. Кому-то на момент может показаться, что это просто часть стены, обшитая вагонкой или сайдингом в том случае когда рольставни закрыты.

Но стоит приоткрыть ворота и сразу все становится на свои места. Открывается проем и какими бы не были проемы ворота рольставни на гараж и размеры их конструкции всегда можно будет адаптировать под выбранный вариант, при условии, что это предполагает их структура.

Интересное сочетание рольставен под дерево и серых стен одноэтажного загородного дома

Подсветка поможет придать вашему фасаду выразительности в темное время суток

От навесных распашных ворот их отличает то, что они не занимают много места при открытии и без проблем открываются в любой сезон и при любых погодных условиях.

В то же время они не лишены недостатков. Одним из таких является производство на крупных и малых предприятиях. Их изготовляют на заказ, ведь технология их производства куда сложнее, чем у распашных ворот. Это обуславливает еще целый ряд моментов, о которых будет упомянуто ниже.

Рольставни на гараже современного особняка

Подобные конструкции наравне с сегментарными складными воротами широко применяются за рубежом, а на отечественном пространстве их пока не так много. Впрочем, оценив все их преимущества, вы непременно захотите установить себе такие же.
