Что включают в себя чертежи лестниц

Основные формулы для расчета

Для получения дополнительных данных при составлении чертежа используют несколько основных формул.

  1. Теорема Пифагора. a^2+b^2=c^2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.
  2. Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.
  3. Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.

    Расчет габаритов ступеней лестницы

  4. Расчет длины пролета (с) можно осуществить еще одним способом. Определив количество и глубину ступени через умножение, получают требуемый параметр: с=К*t.
  5. Высота прохода – немаловажный показатель для комфортного и безопасного движения. От высоты проема отнимается рекомендуемая цифра (1900-2000 мм). Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.

При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.

Нормативы и требования

Прочный лестничный марш

Значения длины, ширины, высоты и числа ступеней, а также габаритов площадок определяются следующим рядом нормативных документов:

  • О пожарной безопасности – СНиП 21-01-97.
  • Технические запросы к лестницам, площадкам и оградительным конструкциям – ГОСТ 23120-78.
  • Аварийные лестницы из древесины – ГОСТ 8556-72.
  • Об уличных лестницах аварийного назначения – ГОСТ 53254-2009.
  • Параметры маршей и их площадок – ГОСТ 9818-85.

Согласно строительным нормативам, независимо от типа объекта маршевые лестницы и их площадки должны подчиняться следующему ряду требований:

  1. Стойкость к весовым, механическим и сейсмическим нагрузкам.
  2. Защищенность поверхности материала от распространения огня и проводимости электрического тока.
  3. Отсутствие элементов, заграждающих свободное перемещение людей – дверей, хозяйственных отделов и т. п.
  4. Соответствие техническим нормам и правилам безопасности.

Обратите внимание!

Согласно нормативам государственного стандарта, за ширину марша принимается не размеры проступей, а полезное расстояние до границы конструкции или поручней. Установленное минимальное значение этого параметра составляет 0,8 метра. При этом максимальная ширина не ограничена. Однако при этом обязательно должны быть соблюдены нормы безопасности – поручни, пандусы, правильный угол и соответствие стандартам.

Технология построения чертежа лестницы

Необходимая информация

В этом разделе мы расскажем, как начертить лестницу в разрезе. Приведенная инструкция будет достаточно простой и подробной, потому с этой задачей сможет справиться даже тот, кто ранее не имел дела с инженерной графикой.

Для эффективного построения нам понадобится уточнить ряд данных. Среди них:

  • Высота подъема от уровня пола первого этажа до уровня пола второго.
  • Конфигурация лестницы (количество маршей, взаимное расположение, наличие и габариты междумаршевых площадок).
  • Угол уклона подъемной части, что нам поможет определить длину будущего лестничного марша.
  • Количество и размер ступенек лестницы.

Пример расчета параметров

Для построения максимально подробного и точного чертежа, на котором будет изображена лестница в разрезе, необходимо выполнить расчеты размеров отдельных элементов. Чтобы вы могли освоить данную технологию, ниже мы приведем пример для небольшого частного дома.

Итак, давайте рассчитаем габариты конструкции для таких исходных данных:

  • Высота этажа h = 3000 мм.
  • Ширина одного марша a = 1050 мм.
  • Ширина проступи x = 300 мм.
  • Высота подступенка y = 150 мм.
  • Уклон подъемной части – 1:2
  • Ширина лестничной клетки: 2 х 1050 + 100 (зазор между маршами) = 2200 мм.
  • Высота одного марша – 3000 / 2 = 1500 мм.
  • Число подступенков в марше – 1500 / 150 = 10.
  • Длина горизонтального наложения каждого марша: 300 х 9 = 2700 мм.
  • Лестничные площадки закладываем шириной не менее 1200 мм, поскольку они должны быть не уже, чем каждый их маршей.
  • Суммарная длина лестничной клетки у нас будет равна:
  • 2700 + 2 х 1200 = 51000 мм.

Данные величины лягут в основу нашего чертежа.

Изображение лестницы на разрезе здания

Построение схемы лестницы на чертеже дома в разрезе производится в такой последовательности:

  • Вначале делаем схематическое изображение самого дома. Требования к такому документу были изложены в нашей статье несколько ранее.
  • Высоту одного этажа делим на отрезки, величина которых равна высоте подступенка.
  • Через полученные в результате разделения точки строго горизонтально проводим осевые линии.
  • Ширину каждого марша разделяем на отрезки, длина которых соответствует величине проступи.
  • Как и в предыдущем случае, проводим осевые линии через полученные точки.

На данном этапе у нас получается сетка из пересекающихся линий. По этим линиям мы можем построить контур ступенчатой части нашей будущей лестницы:

Вначале наносим на чертеж основными линиями границы ступенек

При этом очень важно следить, чтобы крайние точки маршей совпадали по вертикали, т.е. находились в одной плоскости

После нанесения основных линий на схеме разреза можно обозначить элементы конструкции лестницы, которые будут оказывать влияние на процесс возведения и эксплуатации здания.

Так, мы можем отдельно изобразить:

  • Несущие элементы лестницы (косоуры, тетивы) в соответствующем масштабе.
  • Площадки для входа на лестницу.
  • Перила.
  • Поручни.
  • Ограждения.

Строго говоря, официальная проектная документация не предусматривает изображения таких подробностей, однако если вы делаете схему для себя или для рабочих, то подобные мелочи будут способствовать максимально качественной визуализации итогового результата.

В завершение на чертеж наносятся размеры:

  • Ширина и длина лестничной клетки.
  • Ширина и длина отдельных маршей.
  • Размеры промежутка между маршами.
  • Отметки пола каждого этажа и отдельно – отметки уровня, на котором размещаются лестничные площадки.

Особо следует отметить габариты элементов, которые не вписываются в стандартную сетку решений для лестничных клеток.

Если планируется использовать типовые марши на основе железобетонной конструкции, то для облегчения комплектации можно указать их маркировку.

Подводя итоги, хотелось бы отдельно отметить, что использование специализированных компьютерных программ (AutoCAD и его аналоги) позволяет существенно упростить и ускорить выполнение стоящей перед нами задачи. В то же время, если есть возможность, лучше доверить построение разреза по лестничной клетке профессионалу. Все дело в том, что при использовании этой документации в строительстве слишком высока цена ошибки, ведь лестница – один из важнейших узлов здания.

Как рассчитать уклон и другие параметры лестницы

На безопасность и удобство лестницы влияет не только её уклон, но и другие параметры конструкции. Причем все они взаимосвязаны. Например, высота ступеней влияет на крутизну, а угол наклона лестницы на количество ступеней и т.д.

Основные параметры для расчетов

Чтобы определить угол наклона лестницы в частном доме, вам потребуются следующие данные:

Глубина ступени (или ширина проступи). Она должна быть такой, чтобы стопа взрослого человека удобно вставала на неё как при подъеме, так и при спуске. Если она будет небольшой, комфортно встать на ступеньку не получится, а угол наклона лестницы на второй этаж увеличится, что сделает её опасной. А слишком широкая проступь вынуждает сбиваться с шага и делает лестницу пологой, занимающей много места.

Схемы лестниц с разной глубиной ступеней для сравнения

  • Высота ступени – это то расстояние, на которое вы поднимаетесь по вертикали при каждом шаге. Чем оно больше, тем меньше ступеней будет у лестницы, и тем круче она получится.
  • Длина шага – расстояние, преодолеваемое взрослым человеком среднего роста за один шаг по горизонтальной поверхности.

Оптимальные значения этих параметров давно определены и известны. Как и соотношения между ними, позволяющие создавать комфортный наклон лестницы. Изменяя эти значения в допустимых пределах, можно разработать несколько проектов лестницы и выбрать из них самый подходящий.

Пример расчета

Самые удобные и безопасные лестницы для наклонной поверхности те, при ходьбе по которым не приходится искусственно уменьшать или увеличивать привычную длину шага. Для каждого человека она своя, но её значение обычно находится в пределах 60-65 см.

Возьмём для наших расчетов размер шага, равный 63 см. Высоту ступеней рекомендуется делать 16-19 см, а ширину проступи 25-33 см.

На схеме видно, что параметры ступеней изменяются в зависимости от уклона

Опытным путем высчитано, что наиболее удобной является лестница, у которой сумма ширины проступи и двойной высоты ступени равна длине шага. Эта формула дает оптимальный угол наклона лестницы.

Формула для подбора параметров ступеней

Путем подбора выясняем, что нам более всего подходят значения h = 17 см, s = 29 см. Приступаем к расчетам.

  • Чтобы определить количество ступеней, нам потребуется измерить высоту этажа. Допустим, она равна 260 см.
  • Количество ступеней узнаем, разделив высоту этажа на высоту одной ступени: 260 делим на 17, получаем 15,3. Округляем это значение до 15.
  • Так как оно получилось не целым, высота ступени изменится. Её точное значение определяем обратным делением: 260 : 15 = 17,33 см.
  • Теперь, используя приведенную выше формулу, рассчитаем ширину проступи: 63 – 17,33х2 = 28,34 см.
  • Умножив полученную ширину проступи на количество ступеней, узнаем, сколько метров займет лестница в горизонтальной проекции. Мы вправе сделать это, так как угол наклона ступеней лестницы равен 180 градусам – то есть, они должны располагаться строго горизонтально и параллельно полу. 28,34 х 15 = 425,1 см или 4,25 метра.

Схема лестничного марша

Здесь придется прерваться и убедиться в том, что у вас есть эти четыре с лишним метра для установки лестницы. Если нет, что чаще всего и случается, придется начать все расчеты сначала и подумать над винтовой или двухмаршевой конструкцией с поворотом на 90 или 180 градусов. В этом случае, каждый пролет рассчитывается по отдельности.

Но пока допустим, что мы располагаем необходимым пространством, и продолжим. Используя теорему Пифагора, узнаем длину пролета. Квадрат этой длины должен быть равен сумме квадратов катетов, коими являются длина горизонтальной поверхности и высота этажа: 2602 + 4252  = 248225

Извлекаем квадратный корень и получаем длину пролета 498 см. Это гипотенуза нашего прямоугольного треугольника, которая и поможет нам определить угол наклона лестницы. Синус этого угла находим, разделив высоту этажа на длину пролета: 260 : 498 = 0,522

Воспользовавшись найденной в интернете таблицей Брадиса, узнаем, какому углу соответствует найденный результат.

Таблица Брадиса для определения углов

Получаем примерно 31,5 градуса. Это стандартный угол наклона лестницы для жилых помещений. Значит, наши расчеты верны, и лестница получится вполне удобной. И у нас даже есть возможность увеличить этот угол, чтобы уменьшить занимаемое ею место.

Например, если сделать его равным 40 градусам, то в горизонтальной проекции лестница займет уже 404 см: 260 : 0,643 = 404.

Однако изменятся и параметры ступеней. Если оставить прежним их количество и высоту подступенка, ширина проступи станет равной 404 : 15 = 26,9 см. Что вписывается в рекомендуемые значения. Но вы можете ещё «поиграть» с цифрами, изменяя количество ступеней, их глубину и высоту, чтобы подобрать оптимальные для себя размеры.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

  • Рулетку с максимальной длиной;
  • Измеритель уровня поверхностей;
  • Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.


Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

  • Остро заточенный карандаш или черный маркер с тонким стержнем;
  • Лист бумаги или ватман;
  • Линейка;
  • Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

  1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
  2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

    Схема с размерами металлической лестницы

  3. Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.
  4. Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.
  5. Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

  • Мерить высоту обязательно под требуемым наклоном;
  • Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

    Высота и схема металлической лестницы

  • При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Расчет основных параметров лестницы

Можно указать лишь рекомендуемые величины, так как точные значения всех размеров деревянной лестницы определяются индивидуально для каждой схемы.

Далее все линейные размеры – в см.

Ширина

При определении данного параметра следует ориентироваться на такие моменты. Во-первых, удобно ли будет перемещаться по лестнице одновременно, навстречу друг другу. Во-вторых, получится ли переносить с этажа на этаж габаритные грузы (предметы меблировки, бытовую технику и так далее). Для частного дома  рекомендуемая ширина внутренней лестницы – 130±20 .

Высота лестницы

При расчете этого параметра малоопытные «домашние мастера» ориентируются на потолок комнаты первого этажа. Это неверно. При составлении чертежа лестницы в расчет берется не только данный параметр, но и суммарная толщина перекрытия и пола помещения второго (вместе с финишной отделкой). То есть, последняя ступенька должна находиться на одном с ним уровне.

Высота пролетов

Подразумевается расстояние между ступеньками и перекрытием второго этажа (потолком). Понятно, что перемещаться по лестнице, постоянно пригибая голову – не вариант экономии пространства. В основном мастера ориентируются на 200. Этого достаточно, так как редко у кого рост превышает это значение.

Крутизна деревянной лестницы

Оптимальным считается уклон в 40±5º. Превышение этого значение усложнит подъем на второй этаж людям пожилым, маленьким детям, а также тем, чьи физические возможности по какой-то причине ограничены. Но и более пологая конструкция имеет ряд недостатков. Повышается расход древесины, да и места для ее установки понадобится значительно больше. Здесь нужно выбирать наиболее приемлемый для конкретного дома вариант.

Ступени

Проступь. Следует ориентироваться на 45-й размер стопы человека, тогда удобно ходить по лестнице будет всем. Исходя из этого, рекомендуемая ширина ступеней в пределах 28±2.

Подступенок. Оптимальное значение, независимо от конструктивных особенностей деревянной лестницы, 18±2. По ней будет удобно перемещаться как детям, так и рослому человеку.

Количество ступеней. Здесь требуется расчет. Расстояние между смежными определяется просто – толщина их доски + подступенок. При получении дробной величины она округляется до целого значения. Остается лишь разделить на него высоту лестницы.

Что учесть:

  • Размеры всех ступеней маршевой лестницы должны быть идентичны. То есть достаточно произвести расчеты лишь для одной.
  • Если ступеней более 18, то рекомендуется предусмотреть в конструкции лестницы площадку (следовательно, и минимум 2 марша). Она называется по-разному – смотровая, поворотная, промежуточная – но смонтировать ее нужно. Другой вопрос – где именно она должна располагаться – строго по центру пролета, ближе к началу лестницы? Здесь стоит подумать, сообразуясь с особенностями дома и удобством перемещения на второй этаж.

Длина лестницы

Это последний этап вычислений. Исходные данные – параметры ступеней и их количество. Как показывает практика, при самостоятельном составлении чертежа лестницы она нередко не подходит по расчетной длине к помещению первого этажа. Как поступить? Вариантов несколько:

  • Добавить один марш. Это решение сложнее, так как придется монтировать дополнительную площадку, и, следовательно, заново производить основные расчеты.
  • Предусмотреть в конструкции лестницы несколько поворотных (забежных) ступеней. Вариант более простой и удобный для исполнения своими руками. Именно он чаще всего и реализуется.

Оформление маршей

Покраска лестницы из древесины может быть произведена из любого прозрачного быстросохнущего лака. Лучше всего выбрать сорта без запаха для внутренних работ. Такими могут быть алкидные лаки, обладающие сравнительно низкой стоимостью, спиртовые с хорошей прочностью и защитой от влаги, экологически чистые акриловые или полиуретановые с высокой износостойкостью.

Деревянные лестницы можно и покрасить в любой непрозрачный цвет. При этом приятная фактура и оттенок натурального дерева теряются, но так можно добиться, например, максимального сочетания с остальным интерьером или создать определенный стиль. Чтобы после покраски в помещении не было резкого запаха, стоит выбирать стойкие и качественные акриловые, алкидные, эмульсионные краски.

Стиль и дизайн может быть различным в зависимости от предпочтений хозяев. Наиболее популярный для небольших деревянных домов сельский стиль или кантри. Он основан на максимальной натуральности и простоте. Поэтому стоит выбирать нехитрые прямые формы ступенек и перил, использовать брусья из натуральной древесины, покрытые прозрачным лаком. Можно вообще не обрабатывать поверхность досок декоративными красящими средствами, а лишь максимально отполировать их.

Классический стиль характерен для просторных помещений с шикарным интерьером. Лучше всего выбирать для него благородные темные сорта древесины. Перила у лестниц в таком стиле могут иметь изогнутые формы, сложные вертикальные стойки из множества элементов, снабжены лепниной. Главное не переборщить в количестве декоративных деталей и гармонично вписать лестницу в интерьер загородного дома.

Данные для составления чертежей

Для начала определяются с местоположением будущей конструкции и производят следующие замеры:

  1. Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
  2. Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
  3. Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме.

    Схема и чертеж лестницы с размерами по высоте и ширине

  4. Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:

  • Глубина, ширина, высота ступеней по всей длине конструкции не должны меняться. Это обеспечивает удобство и безопасность движения;
  • Ширина лестничного проема для прямых маршей должна быть от 900 мм, для винтовых сооружений от 800 мм;
  • Высота ограждения 900-1200 мм. Лучше если оно предусмотрено по обеим сторонам лестницы;

    Чертеж с размерами высоты перил лестницы

  • Глубина прямых ступеней рекомендуется от 200 до 400 мм (оптимальная от 250 до 320 мм). Для забежных конструкций по узкой части минимум 100 мм, по широкой до 400 мм, посередине 200-250 мм. Разрешается нависание проступей до 50 мм;
  • Высота ступеней должна быть в диапазоне 100-180 мм;
  • Угол уклона до 45˚;
  • Если лестница выходит непосредственно к двери, то оборудуется дополнительная площадка шириной не менее метра;
  • Рекомендуемое количество ступеней для одного марша – 18 шт. Для забежных лестниц -16 шт;
  • Высота прохода не меньше 1 900-2 000 мм (минимальное расстояние от ступени до перекрытия второго этажа);
  • Толщина материала для конструкции.

Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.


Чертеж лестницы на второй этаж

Разработка плана здания

План первого этажа дома с устройством лестницы в холле

Лестница – это составляющая часть любого сооружения, высота которого более одного этажа. Поэтому прежде всего необходимо составить план лестницы на чертеже первого этажа, и определить ее отметку на втором этаже. Это даст возможность выбрать тип конструкции, ее габариты.

План – это горизонтальная проекция среза этажа на плоскости. На нем указываются:

  • Габаритные размеры здания;
  • Расположение всех комнат этажа с указанием их внутренних размеров;
  • Размещение лестничного марша;
  • Места установки окон и дверей, размеры проемов для них;
  • Толщина несущих стен, перегородок и колонн.

При составлении плана всего здания необходимо соблюдать определенные правила:

  • Внизу плана располагается главный фасад;
  • При размещении на одном листе планов нескольких этажей, их следует вычерчивать сверху вниз или слева направо, по возрастанию номеров этажей;
  • На плане указываются тонкими линиями направление открывания дверей;
  • Лестничный марш дополняется стрелкой, которая указывает его уклон снизу-вверх: внизу марша всегда начало стрелки.

Терминология

Перед тем, как сделать чертеж лестницы, стоит познакомиться с названием разных моделей и составляющих элементов конструкций.

Тип лестницыОсобенности

Маршевая

Изображение лестниц на чертежах имеет вид прямых линий.

Винтовая

Внешний вид этой лестницы — круг, в центре которого расположена опорная стойка.

Спиральная

Чертеж спиральной лестницы отличается от винтовой. В этом случае ее габариты описываются окружностью, внутренняя опора которой расположена не в геометрическом центре конструкции, а на некотором удалении от него.

Лестница на второй этаж с поворотами

Чертеж лестницы с поворотом отличается наличием двух маршевых участков, между которыми расположены забежные ступеньки или промежуточные площадки.

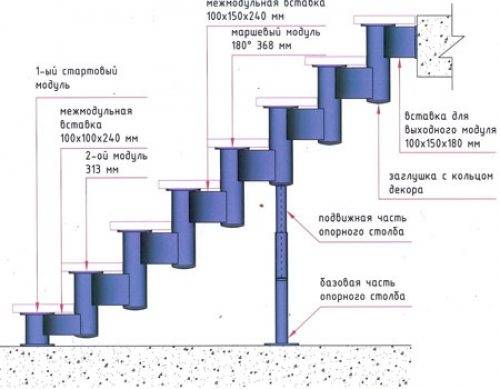

Модульная

Такие лестницы сборные — чертеж включает несколько одинаковых конструктивных элементов.

Больцевая

Несущим каркасом конструкции служат стальные элементы, которые связывают ступеньки между собой — больцы.

Пожарная

Чертежи готовых лестниц пожарных отличаются от обычных маршевых конструкций, размерами и углами наклона. Они могут быть вертикальными, как на фото.

Помимо назначения и внешнего вида, лестницы различаются материалами для их изготовления. Это могут быть:

  • Железобетон;
  • Металл;
  • Дерево;
  • Стекло;
  • Натуральный или искусственный камень (подробней читайте тут);
  • Керамика;
  • Некоторые виды пластика.

Элементы конструкций

Перед тем, как изобразить лестницу на чертеже, необходимо правильно выбрать ее составляющие элементы.

К ним относятся:

  • Лестничный марш — это прямой участок конструкции;
  • Проступь, представляет собой горизонтальную поверхность ступеньки;
  • Подступенок – вертикальная часть конструкции, которая подпирает проступь;
  • Косоур — опорный элемент, сверху которого размещаются ступеньки. Обычно их в конструкции два, но некоторые изделия имеют один элемент;
  • Тетивы. Это балки, в которые ступеньки врезаются, а не опираются на них;
  • Промежуточная площадка — горизонтальный участок, расположенный между двумя маршами;
  • Ступеньки забежные — это альтернативные элементы площадки между маршами, имеющими трапециевидную форму;
  • Просвет — расстояние от ступеньки до элементов, расположенных над головой;
  • Средняя линия. Это виртуальная линия, вдоль которой один человек поднимается или спускается. Для винтовой модели средняя линия несколько смещается к более широкому торцу ступеньки.

Обозначение конструкций на чертежах

При разработке проекта дома с лестницей, конструкция марша условно обозначается, как на рисунке. При этом кружочком отмечается низ изделия, а стрелкой – верх.

Обозначение на чертежах лестниц

Помимо формы, на чертеже условно изображается и материал изготовления.

Например:

  • Дерево в поперечном разрезе штрихуется круговыми и радиальными линиями, которые имитируют годовые кольца древесины и радиальные трещины на ней. В продольном разрезе рисуются продольные линии, имитирующие текстуру. Если в линию разреза материал лестницы не попадает, он не штрихуется;
  • Железобетонные лестницы на чертежах изображаются в сечении кружочками неправильной формы между диагональной штриховкой;
  • Металлические конструктивные детали в разрезах штрихуются диагональными линиями под углом 45°. Если лестницы и их чертежи имеют очень мелкий масштаб, а толщина элемента менее 2 мм, они имеют сплошную заливку.

Терминология

Как правильно называются готовые лестницы различных типов и их элементы?

Типы лестниц

  • Винтовая лестница закручена вокруг столба. Ее характерная особенность — ступени треугольной или трапециевидной формы. Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
  • Маршевая — ее полная противоположность: прямоугольные ступни и прямые линии.
  • Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
  • У консольной отсутствует несущий каркас — ступени одной стороной вмурованы в стену.
  • Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.


Готовые лестницы — особенности современных конструкций

  • Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой — больцы.
  • Чердачные и подвальные лестницы отличаются от прочих довольно условно: для них характерен больший уклон. Причина — высокие требования к компактности и низкие — к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.
  • Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.

Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками — железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.


Чердачные лестницы — какими они бывают

Элементы

  • Уже упомянутый нами марш — всего лишь прямой участок лестницы.
  • Проступь — горизонтальная поверхность ступени.
  • Подступенок — вертикальный конструктивный элемент, подпирающий проступь.
  • Косоур — опорная балка, сверху которой расположены ступени. Чаще всего косоура два, но некоторые конструкции обходятся одним.
  • Если ступени не опираются на балки, а врезаны между ними — балки называются тетивами.
  • Лестничная площадка — горизонтальный участок между двумя маршами.
  • Забежные лестничные ступеньки — альтернатива площадке между двумя разнонаправленными маршами. В отличие от ступеней прямого марша, они имеют трапециевидную форму.
  • Средняя линия, вопреки названию, не обязательно проходит по центру лестницы. Это воображаемая линия, вдоль которой поднимается или спускается один человек в отсутствие ограничивающих передвижение факторов. Скажем, для винтовой лестницы средняя линия будет несколько смещена к более широкому краю ступени.
  • Просвет — говоря попросту, расстояние от поверхности ступени до того, что находится над вашей головой, когда вы на ней стоите.

Испытания пожарных лестниц

Убедиться в том, что лестница соответствует установленным нормам, помогают специальные испытания. Их необходимо проводить раз в 5 лет. Раз в год осуществляется визуальный осмотр в ходе которого проверяется физическое состояние лестницы с составлением акта по результатам проверки . При обнаружении отклонений контролируемых параметров от ГОСТ Р 53254 необходимо сразу же их устранить.

При проведении испытаний контролируют следующие параметры:

  • Проверка основных размеров
  • Проверка предельных отклонений размеров и форм
  • Визуальная проверка целостности конструкций и их креплений
  • Проверка качества сварных швов
  • Проверка качества защитных покрытий
  • Проверка требований к размещению лестниц
  • Испытания ступени лестницы на прочность
  • Испытания балок крепления лестницы на прочность
  • Испытания площадок и маршей лестниц на прочность
  • Испытания ограждений лестниц на прочность
  • Испытания ограждений кровли зданий на прочность

Испытания и ежегодное обследование должны проводить организации, имеющие обученный персонал, аттестованное испытательное оборудование и измерительный инструмент с результатами его поверок.

При проведении статических испытаний на прочность конструкции минимальная нагрузка  на ступени в 180 кгс прикладывается вертикально к середине ступеньки, на ограждение горизонтальной нагрузкой в 54 кгс в точках, расположенных на расстоянии не более 1,5 м друг от друга по всей высоте лестницы, нагрузка на лестничный марш и площадку рассчитывается по формуле 2 и 3 ГОСТ Р 53254.

При испытаниях проверяют каждую 5-ую ступеньку, все марши, площадки и ограждения.

Испытание успешно пройдено, если все параметры пожарной лестницы соответствуют  ГОСТ Р 53254.

Еще одно важное условие – это качественное освещение при проведении испытаний. Испытания должны проводится в дневное время

Все пролеты должны быть хорошо видны.

Для обеспечения безопасности рекомендуем приобретать полностью сертифицированную продукцию, большой выбор лестниц представлен на сайте завода ДИРС. («реклама»)

Примечание: необходимо разделять понятия эвакуационных и пожарных лестниц.

  • Эвакуационные лестницы — это лестницы, предназначенные для эвакуации людей из зданий и сооружений при пожаре
  • Пожарные лестницы — это лестницы предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ

Ознакомится с требованиями предъявляемым к эвакуационным лестницам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
