Повышаем напряжение в электросети: практические советы

Преобразователь напряжения для электробритвы

Для питания электробритвы от автомобильной бортовой сети с постоянным напряжением 12 В предназначено следующее устройство (рис. 6). Оно потребляет под нагрузкой ток около 2,5 А.

В преобразователе задающий генератор на триггере DD1.1 вырабатывает частоту 100 Гц. Потом делитель частоты на триггере DD1.2 уменьшает ее в 2 раза, а предварительный усилитель на транзисторах VT1, VT2 раскачивает усилитель мощности на транзисторах ѴТЗ, ѴТ4, нагруженный на трансформатор Т1.

Задающий генератор обладает стабильностью частоты не хуже 5% при изменении питающего напряжения от 6 до 15 Б. Делитель частоты одновременно играет роль симметрирующей ступени, позволяя улучшить форму выходного напряжения преобразователя.

Микросхема DD1 К561ТМ2 (564ТМ2) и транзисторы предварительного усилителя питаются через фильтр R9, СЗ и С4. Вторичная обмотка трансформатора Т1 с конденсатором С5 и нагрузкой образуют колебательный контур с резонансной частотой около 50 Гц.

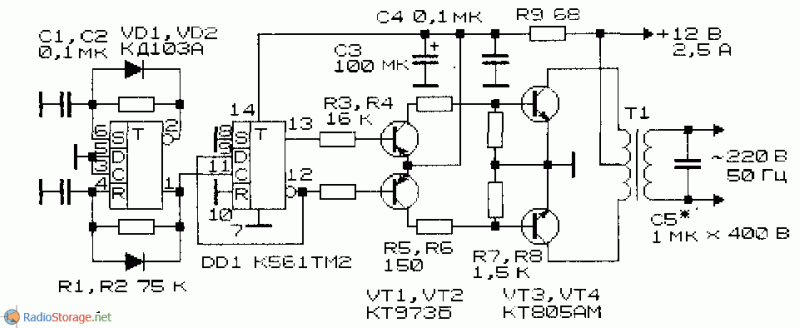

Рис. 6. Схема преобразователя напряжения для питания электробритвы.

Трансформатор Т1 можно изготовить на основе любого сетевого трансформатора мощностью 30…50 Вт. Все ранее существовавшие вторичные обмотки с трансформатора удаляют (сетевая будет служить новой вторичной обмоткой), а вместо них наматывают проводом ПЭЛ или ПЭВ-2 диаметром 1,25 мм две полуобмотки, каждая с числом витков, соответствующим коэффициенту трансформации около 20 по отношению к оставленной обмотке на 220 В.

Если число витков высоковольтной обмотки неизвестно, количество витков низковольтной обмотки определяют экспериментально, подбором числа витков до получения на выходе преобразователя напряжения 220 В. Емкость конденсатора С5 подбирают из условия получения максимального выходного напряжения при подключенной нагрузке.

Схема преобразователя (рис. 6) была упрощена В. Каравкиным. Усовершенствования коснулись только задающего генератора, схема которого показана на рис. 7. Этот генератор работает на частоте 50 Гц.

Рис. 7. Вариант схемы задающего генератора для преобразователя напряжения.

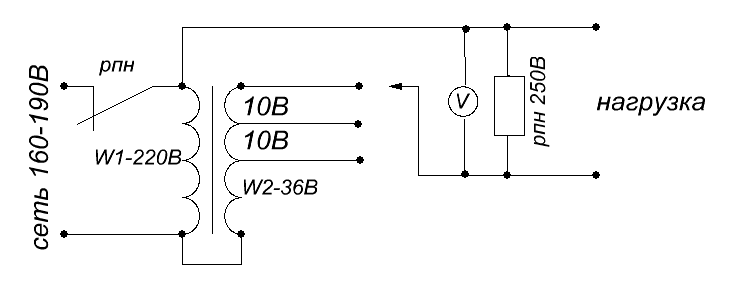

Принцип работы стабилизатора

Действие этого прибора основывается на изменении числа витков трансформатора, при помощи тиристоров, реле или щеток. Защитная схема от пониженного напряжения очень простая. При нормальной величине напряжения, указанного в руководстве к прибору, стабилизатор может сгладить перепады, выдавая на выходе 220 вольт с допуском не более 8%. При снижении напряжения за допустимые границы, стабилизатор отключает питание, и выдает звуковой и световой сигнал.

Необходимо выяснить, как работает алгоритм действия стабилизатора при низком напряжении. При значительном падении напряжения менее 150 вольт напряжение на выходе может достигать 130% от значения питающей величины. При уменьшении U на выходе стабилизатора до 180 вольт он обесточивает сеть, делая напряжение равным нулю.

При увеличении наибольшего напряжения сети более 260 вольт устройство может поддерживать выходную величину около 90% от значения питания. При увеличении напряжения до 255 вольт, нагрузка также отключается от электрической сети.

Восстановление характеристик напряжения питания дает возможность возобновить подключение питания на нагрузку, однако происходит это при условии, позволяющем предотвратить вредное для потребителя внезапное изменение питания.

Также, стабилизатор обладает определенной заданной эксплуатационной температурой (до 120 градусов). Если этот параметр отклоняется более, чем на 10 градусов, то питание также может отключиться. Когда температура понизится, то допустимой величины (около 85 градусов), то питание автоматически восстановится. Многие регуляторы напряжения сети имеют автоматические системы, производящие аварийное выключение питания, если напряжение превысило допустимую величину тока. Это достигается путем применения регулятора для подсоединения нагрузки, больше разрешенной величины.

Отсюда можно сделать вывод, что увеличить напряжение в сети не настолько трудно, необходимо лишь вникнуть в эту проблему более глубоко.

Цепи постоянного тока

Всем известно, что на постоянном токе трансформаторы не работают, тогда как в таких случаях повысить напряжение? В большинстве случаев постоянку повышают с помощью дросселя, полевого или биполярного транзистора и ШИМ-контроллера. Другими словами, это называется бестрансформаторный преобразователь напряжения. Если эти три основных элемента соединить как показано на рисунке ниже и на базу транзистора подавать ШИМ сигнал, то его выходное напряжение повысится в Ku раз.

Ku=1/(1-D)

Также рассмотрим типовые ситуации.

Допустим вы хотите сделать подсветку клавиатуры с помощью небольшого отрезка светодиодной ленты. Для этого вполне хватит мощности зарядного от смартфона (5-15 Вт), но проблема в том, что его выходное напряжение составляет 5 Вольт, а распространенные типы светодиодных лент работают от 12 В.

Тогда как повысить напряжение на зарядном устройстве? Проще всего повысить с помощью такого устройства как «dc-dc boost converter» или «импульсный повышающий преобразователь постоянного напряжения».

Такие устройства позволяют повысить напряжение с 5 до 12 Вольт, и продаются как с фиксированной величиной, так и регулируемые, что позволит в большинстве случаев поднять с 12 до 24 и даже до 36 Вольт. Но учтите, что выходной ток ограничен самым слабым элементом цепи, в обсуждаемой ситуации – током на зарядном устройстве.

При использовании указанной платы выходной ток будет меньше входного во столько раз, во сколько поднялось напряжение на выходе, без учета КПД преобразователя (он в районе 80-95%).

Подобные устройства строят на базе микросхем MT3608, LM2577, XL6009. С их помощью можно сделать устройство для проверки реле регулятора не на генераторе автомобиля, а на рабочем столе, регулируя значения с 12 до 14 Вольт. Ниже вы видите видео-тест такого устройства.

Интересно! Любители самоделок часто задают вопрос «как повысить напряжение с 3,7 В до 5 В, чтобы сделать Power bank на литиевых аккумуляторах своими руками?». Ответ прост – использовать плату-преобразователь FP6291.

На подобных платах с помощью шелкографии указано назначение контактных площадок для подключения, поэтому схема вам не понадобится.

Также часто возникающая ситуация — необходимость подключить к автомобильному аккумулятору 220В прибор, а бывает что за городом очень нужно получить 220В. Если бензинового генератора у вас нет – используйте автомобильный аккумулятор и инвертор, чтобы повысить напряжение с 12 до 220 Вольт. Модель мощностью в 1 кВт можно купить за 35 долларов – это недорогой и проверенный способ подключить 220В дрель, болгарку, котёл или холодильник к 12В аккумулятору.

Если вы водитель грузовика, вам не подойдёт именно указанный выше инвертор, из-за того, что в вашей бортовой сети скорее всего 24 Вольта

Если вам нужно поднять напряжение с 24В до 220В – то обратите на это внимание при покупке инвертора

Хотя стоит отметить, что есть универсальные преобразователи, которые могут работать и от 12, и от 24 вольт.

В случаях, когда нужно получить высокое напряжение, например, поднять с 220 до 1000В, можно использовать специальный умножитель. Его типовая схема изображена ниже. Он состоит из диодов и конденсаторов. Вы получите на выходе постоянный ток, учтите это. Это удвоитель Латура-Делона-Гренашера:

А так выглядит схема несимметричного умножителя (Кокрофта-Уолтона).

С его помощью вы можете повысить напряжение в нужное число раз. Это устройство строится каскадами, от числа которых зависит сколько вольт на выходе вы получите. В следующем видео описан принцип работы умножителя.

Кроме этих схем существует еще множество других, ниже изображены схемы учетвертителя, 6- и 8-кратных умножителей, которые используются для повышения напряжения:

Наверняка вы не знаете:

• Что такое линейное и фазное напряжение
• Как сделать 380В из 220
• Что такое ограничитель перенапряжения

Опубликовано: 03.10.2018 Обновлено: 03.10.2018

Скачки напряжения в электросети: что делать?

Если в квартире часто происходят скачки напряжения, то сначала узнайте, на чьём балансе находятся ваши сети. Если на балансе МКД, то обращайтесь в Управляющую компанию, если в СНТ — то к председателю садового общества.

Одновременно с этим сообщите о проблеме в энергоснабжающую организацию. Электросети внутри МКД находятся на балансе Управляющей компании, а за внешние сети отвечают энергетики.

Далее соберите подписи тех жильцов, у которых также бывают скачки напряжения. Напишите жалобу и отнесите её в УК, а также в РЭС, в отдел по работе с физлицами. Сейчас во многих городах при ресурсоснабжающих компаниях открыты центры обслуживания потребителей. Если в вашем городе такой центр существует, позвоните туда (телефоны и адреса можно посмотреть на сайтах компаний, например, Ленэнерго, Мосэнерго, Алтайэнерго).

Если вопрос никак не решается, то подайте жалобу на сайт Россетей, указав, что местные компании игнорируют проблему. Чтобы вопрос решался оперативнее, можно написать, что в доме проживают маленькие дети или ветеран войны, труда, инвалид, и такие скачки напряжения угрожают их жизни и здоровью.

А теперь представьте такую ситуацию: после колебания напряжения в сети не включается телевизор, холодильник, микроволновка и пр. Что делать, если сгорела техника от перепада или скачка напряжения? Опять же, в первую очередь обращайтесь в УК: звоните, оставляйте заявку. Не реагируют? Тогда зафиксируйте причинённый ущерб на бумаге и обратитесь в суд.

Действует ли гарантия на технику, испорченную вследствие скачка напряжения? Нет, данный случай не является гарантийным, так как по закону эти поломки являются следствием пользования техникой с нарушением правил пользования (превышение напряжения в 220W).

Однако судебная практика насчитывает тысячи дел, решённых в пользу потребителя, понёсшего убытки. Возмещение взыскивается с поставщика электроэнергии.

А теперь краткий алгоритм действий для тех потребителей, которые понесли убытки и из-за скачков напряжения в сети:

1. Зафиксируйте дату и точное время перепада напряжения.
2. Сдайте в ремонтную мастерскую вышедший из строя прибор; попросите мастера составить акт и указать причину поломки.
3. Оплатите услугу по ремонту, сохраните платёжный документ.
4. Составьте претензию, подробно описав в ней все обстоятельства случившегося. Приложите копию акта из сервисной мастерской. Потребуйте возместить сумму понесённых расходов по ремонту.
5. Направьте претензию поставщику электроэнергии; копию претензии с подписью сотрудника о принятии и печатью организации оставьте у себя.
6. Если по истечении 14 дней не последует никакой реакции, направьте исковое заявление в суд о возмещении ущерба в соответствии с п. 1 ст.13 вышеупомянутого закона.

В подавляющем большинстве случаев суд принимает сторону истца по таких спорам. Если не сможете составить претензию, исковое заявление, являться в суд самостоятельно, наймите юриста. Все расходы будут взысканы с ответчика.

Защита от перепадов напряжения

В городских условиях напряжение в сети, как правило, держится, но актуальной становится защита квартиры от перепадов напряжения. Вот тут пора вспомнить о чудесах электроники, поскольку «железно – проволочная» электротехника эффективных, простых и дешевых способов их сглаживания не знает.

Поспрашивайте в электро- и радиомагазинах автомат защиты от перепадов напряжения; их еще называют «барьер защитный». Как примерно такой выглядит, видно на иллюстрации. Современные устройства такого типа сравнительно недороги, компактны, их легко подключить и обслуживания в процессе эксплуатации они не требуют.

Простой защитный барьер для домашней электросети

Но не вспоминайте об автотрансформаторе на даче – защитный барьер лишь устраняет броски напряжения; все время держать напряжение в розетке при стабильно пониженном он не может. В качестве накопителей энергии в таких устройствах используются суперконденсаторы, а они хоть и «супер», но все же не электрогенераторы.

Это интересно: Что такое энергосберегающий дом, что такое энергоэффективный дом

Посадка напряжения в домашней сети

Так называемая посадка напряжения может быть чревато многими нежелательными последствиями. Причем нежелательными как самими жителями, так и организацией-поставщиком, ведь именно она будет восполнять все непредвиденные расходы. По объективным причинам, описанным ранее, посадка электроэнергии может достигать рекордных показателей.

При отсутствии желания исправлять неисправности это является основанием для подачи искового заявления в суд.

Чем чревато превышение или значительное снижение установленных норм поставки напряжения в доме:

• Быстрее перегорают лампочки;
• Особенно это пагубно для холодильника, стиральной машинки и прочих электробытовых приборов, требующих мощное и постоянное напряжение;
• Срок службы любой электротехнической техники, в том числе микроволновки, тостера, телевизора, компьютеров и так далее.

Таким образом становится очевидно, что все классы электротехники страдают от сильных перепадов напряжения. Особенно это влияние деструктивно сказывается, если в сети именно низкое напряжение. И обязанность обеспечить бесперебойным, стабильным и качественным током принадлежит именно организации, которая занимается поставкой и согласно договору, должна обеспечивать ее качественное обслуживание.

Транзисторный инвертор напряжения 12В – 220В, 100Ватт

Преобразователь постоянного напряжения 12 6 в переменное 220 В (рис. 8) при подключении к автомобильному аккумулятору емкостью 44 А-ч может питать 100-ваттную нагрузку в течение 2…3 часов.

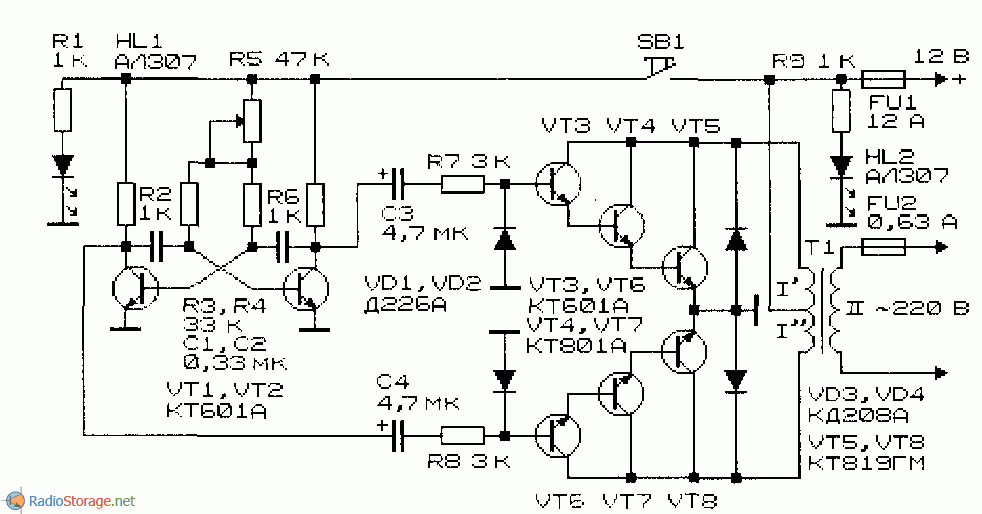

Рис. 8. Схема транзисторного преобразователя напряжения 12В в 220В на мощность 100 Вт.

Задающий генератор на симметричном мультивибраторе (VT1 и VT2) нагружен на мощные парафазные ключи (ѴТЗ — ѴТ8), коммутирующие ток в первичной обмотке повышающего трансформатора Т1. Мощные транзисторы ѴТ5 и ѴТ8 защищены от перенапряжений при работе без нагрузки диодами VD3 и VD4.

Трансформатор выполнен на магнитопроводе ШЗбхЗб, низковольтные обмотки I’ и I” имеют по 28 витков провода ПЭЛ диаметром 2,1 мм, а повышающая обмотка II — 600 витков ПЭЛ диаметром 0,6 мм, причем сначала наматывают W2, а поверх нее двойным проводом (с целью достижения симметрии полуобмоток) W1. При налаживании с помощью резистора R5 добиваются минимальных искажений формы выходного напряжения.

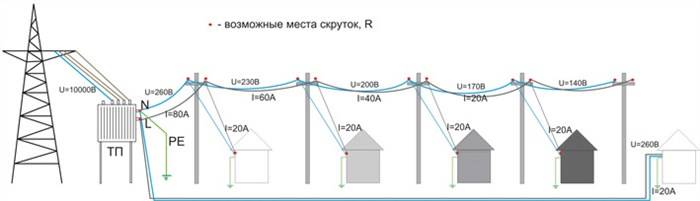

Как уменьшить падение напряжения и снизить потери в кабеле

Можно снизить количество потерь, уменьшив сопротивление на всем участке электросети. Экономию дает способ повторного заземления нуля на каждой опоре линии электропередач.

Стоимость электроснабжения линией большой протяженности, выбранной по допустимому падению напряжения, больше выбора, выполненного по нагреву кабеля. Все же есть возможность снизить эти расходы.

• Усилить начальный потенциал питающего кабеля, подключив его к отдельному трансформатору.
• Добиться постоянных величин напряжения в сети можно с помощью установки стабилизатора возле нагрузки.
• Подключение потребителей с низкими нагрузками 12–36 В выполняют через трансформатор или блок питания.

• Снизить расходы увеличением сечения питающего кабеля. Но этот метод потребует больших финансовых вложений.
• При разработке линий энергоснабжения следует выбирать максимально короткий путь, так как прямая линия всегда короче ломаной.
• При снижении температуры сопротивление металлов уменьшается. Вентилируемые кабельные лотки и другие конструкции снижают потери в линии.
• Уменьшение нагрузки возможно, если есть много источников питания и потребителей.

Экономию дает должное содержание и профилактика электросетей – проверка плотности и прочности контактов, использование надежных клеммников.

Другие способы повышения напряжения

Для того, чтобы увеличить низкое напряжение, существует много разных способов, которыми пользуются многие жильцы квартир и загородных домов.

1. Применение автотрансформаторов. Их устройство дает возможность увеличить напряжение на 50 вольт. Они применяются чаще всего в электрических сетях с низким напряжением, в деревне, где напряжение падает часто, и считается обычным явлением. Используя автотрансформатор можно также и уменьшать напряжение. При их выборе следует учитывать мощность, в противном случае они будут сильно нагреваться.
2. Низкое напряжение можно привести в норму путем использования умножителя, который является особым устройством, собранным из конденсаторов и диодов. Такие умножители используются для питания кинескопов, увеличивая напряжение до 27 тысяч вольт.
3. С помощью электродвижущей силы. Если в источнике энергии можно настраивать ЭДС специальным регулятором, то можно увеличить значение ЭДС этого источника. Повышение напряжения произойдет на столько, на сколько повысится ЭДС.
4. Низкое напряжение можно повысить, изменяя сопротивление. Зависимость напряжения от сопротивления, следующая: во сколько уменьшится сопротивление, во столько и увеличится напряжение.
5. Если нельзя повысить напряжение одним из этих способов, то можно использовать их совместно. Например, для увеличения напряжения в цепи в 12 раз, нужно повысить ЭДС источника в два раза, снизить длину проводов в два раза, и повысить площадь их сечения в три раза.

Что делать, если низкое напряжение в электрической сети.

Увеличение электрической мощности в нежилом помещении

Обычно в коммерческой недвижимости функционируют устройства, расходующие много электричества:

• холодильные установки в производственных цехах;
• кондиционеры в офисах;
• морозильные камеры в торговой сети.

Из-за этого собственники коммерческих объектов вынуждены заниматься вопросами повышения разрешенной нагрузки, чтобы исключить перебои в электроснабжении объекта.

Как увеличить мощность электроэнергии в нежилом помещении?

Процесс состоит их 4-х этапов:

Шаг 1. Вначале подается заявка в электросетевую организацию, составленная по стандартному образцу. К ней прикладываются:

скан договора аренды или свидетельство на собственность объекта (сведения из ЕГРН);

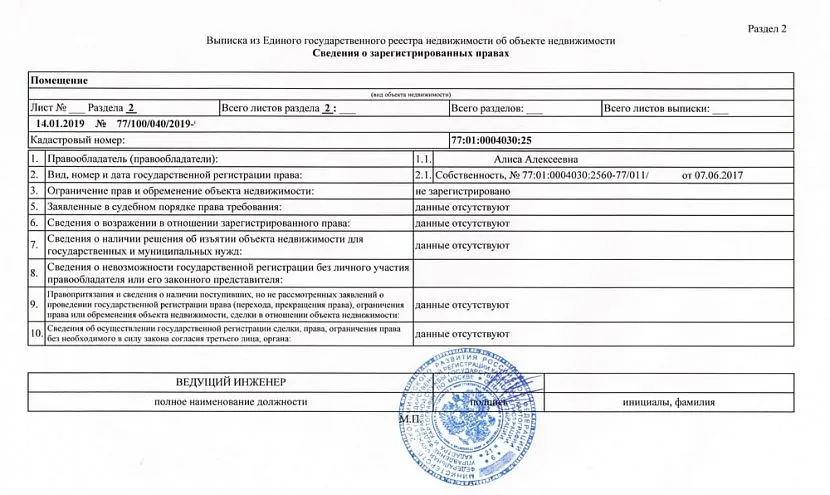

Образец выписки ЕГРН на объект недвижимостиИсточник prodom365.ru

• выписки из реестра ИФНС по ЮЛ или ИП;
• скан Устава организации;
• дубликат приказа о назначении директора предприятия;
• доверенность на представителя собственника.

Шаг 2. Получение технических условий и договора на подключение.

В ТУ указывается перечень электромонтажных работ, обязательных к выполнению заявителем, а также электросетевой организацией.

Шаг 3. Проведение предусмотренных «Электросетями» мероприятий.

Заявитель за счет собственных средств выполняет электромонтажные работы внутри помещения. Оставшиеся процедуры проводит сетевая компания. После окончания требуемых работ проходят выездные проверки представителей электросетей. При отсутствии нарушений, выдаются акты.

Шаг.4 Все проведенные изменения схемы питания вносятся в действующий договор.

В месячный срок по окончании работ и при наличии 3-х актов, заявитель вносит в договор с энергоснабжающей организацией сведения о повышении разрешенной мощности.

Типы трансформаторов

Как и в любом техническом устройстве, повышающие трансформаторы могут быть самых различных видов, отличающихся между собой по показателям мощности, сфере использования и т.д.Рассмотрим каждый тип данного устройства более подробно:

• Автотрансформатор имеет в своем наличии только одну обмотку с парой концевых клемм. Как правило, это трансформаторы однофазного типа, в которых присутствуют первичные и вторичные катушки.
• Трансформаторы тока обладают большим количеством обмоток, по сравнению с предыдущим типом. Кроме того, в конструкции подобных устройств используется магнитный сердечник, резисторы и датчики оптического типа, ответственные за регулировку частоты напряжения.
• Агрегат силового типа представляет собой специальный прибор, передающий ток между контурами через процесс электромагнитной индукции.
• Агрегат антирезонансного типа представляет собой литой прибор, которые обладает практически полностью закрытой структурой. В продаже имеются как трехфазные, так и однофазные устройства. Во многом, данные устройства схожи с силовыми агрегатами, но обладают более компактными габаритами.
• Заземляемые устройства отличаются от других специальной структурой обмоток, которые соединяются между собой зигзагом или звездой.
• Пик-трансформаторы используются для отделения постоянного и переменного тока. Данные устройства получили достаточно широкое распространение в компьютерных технологиях и средствах радиосвязи.
• Домашние устройства разделительного типа применяются в качестве передатчика электричества от источника переменного тока к самому прибору. Бытовые устройства, обладающие мощностью 220 вольт, применяются в качестве защитной меры от воздействия электрического тока и предотвращения помех в работе различных устройствах.

Причины скачков напряжения

Существует немало объективных и субъективных причин природного и аварийного характера, которые провоцируют скачки напряжения в электросетях. Перечислим основные из них:

1. Одновременное отключение мощных бытовых приборов. Современные дома и квартиры оснащены мощными электроприборами. Если проводка старая, то одновременное включение нескольких устройств приводит к снижению параметров тока в сети. При одновременном отключении нескольких мощных приборов происходит резкий скачок напряжения.
2. Нестабильность в работе трансформаторной подстанции. Не секрет, что большинство трансформаторных подстанций, распределяющих электроснабжение, построено ещё в советское время. Устаревшее оборудование, установленное на этих подстанциях, большие перегрузки ввиду повышения потребления электроэнергии и приводят к нестабильной работе.
3. Аварии в передающих электросетях. Линии электропередач построены десятки лет назад, обновляются редко. А это значит, что существует вероятность обрывов и замыканий. Такие аварии провоцируют большие скачки напряжения.
4. Обрыв «нулевой фазы». Это наиболее опасный вид аварии, вызывающий сильнейшее перенапряжение. «Обрыв нуля» приводит к тому, что все электроприборы, включённые в розетку на момент аварии, сгорают. Удивительно, но сгорают даже приборы, «выключенные» с помощью дистанционного пульта. Причина — ослабление «нулевого» контакта в общем коммутационном щитке дома. Если контакт нестабильный, то возникают очень сильные скачки и вся техника, включённая в розетку, может выйти из строя.
5. Ослабление заземления. Заземление электроприборов обеспечивает безопасность использования устройств, так как отводит от устройств электрический ток. В случае ослабления заземления вероятность появления скачков напряжения возрастает.
6. Перегрузка электросети. Электрооборудование, установленное на подстанциях, рассчитано на определённый предел мощности подключаемой нагрузки. Сегодня потребления электроэнергии в наших домах значительно возросло. На месте маленьких МКД строятся большие здания, в которых вместо 10-12 квартир получается сразу 90-100. Суммарная мощность дома возрастает в 9-10 раз. В этих условиях подстанции испытывают значительные перегрузки, что ведёт к сильнейшим скачкам напряжения в сети.
7. Низкокачественная и плохо смонтированная разводка. Слабый контакт в розетке или в электрическом патроне вызывает искрение. Каждое включение или выключение мощного электроприбора — это новый скачок напряжения в сети.
8. Близкое расположение рядом с домом крупных промышленных объектов. Для порождения скачка напряжения в смежных линиях электропередач достаточно соседства с автомастерской, насосной станцией или с большим супермаркетом.
9. Попадание молнии в линии электропередач. Такое природное явление, как молния, порождает гигантские перенапряжения и скачки. Современные системы электропередач оснащены защитными механизмами от молнии, однако полностью избежать возникновения сильнейших импульсов в сети не удаётся.
10. Проведение сварочных работ. В посёлках и деревнях сварочные аппараты подключают прямо на входящие в дом провода, т.е. минуя все защиты. Каждая дуга сварки порождает большой скачок показателей напряжения.

Как видите, причин для возникновения скачков напряжения довольно много. Какой ущерб могут нанести резкие отклонения напряжения от нормального показателя в 220 В?

Увеличение сетевого напряжения электропитания

Если же невысокое напряжение у всех в округе – необходимо думать, как увеличить напряжение в сети у себя. Но не нужно пугаться тут же больших затрат на чудеса современнейшей электроники. Они необходимы, про них речь пойдёт ниже. Однако чаще всего проблематику решить можно быстро и без забот средствами находящимися под рукой. Причем – технически правильно и совсем безопасно.

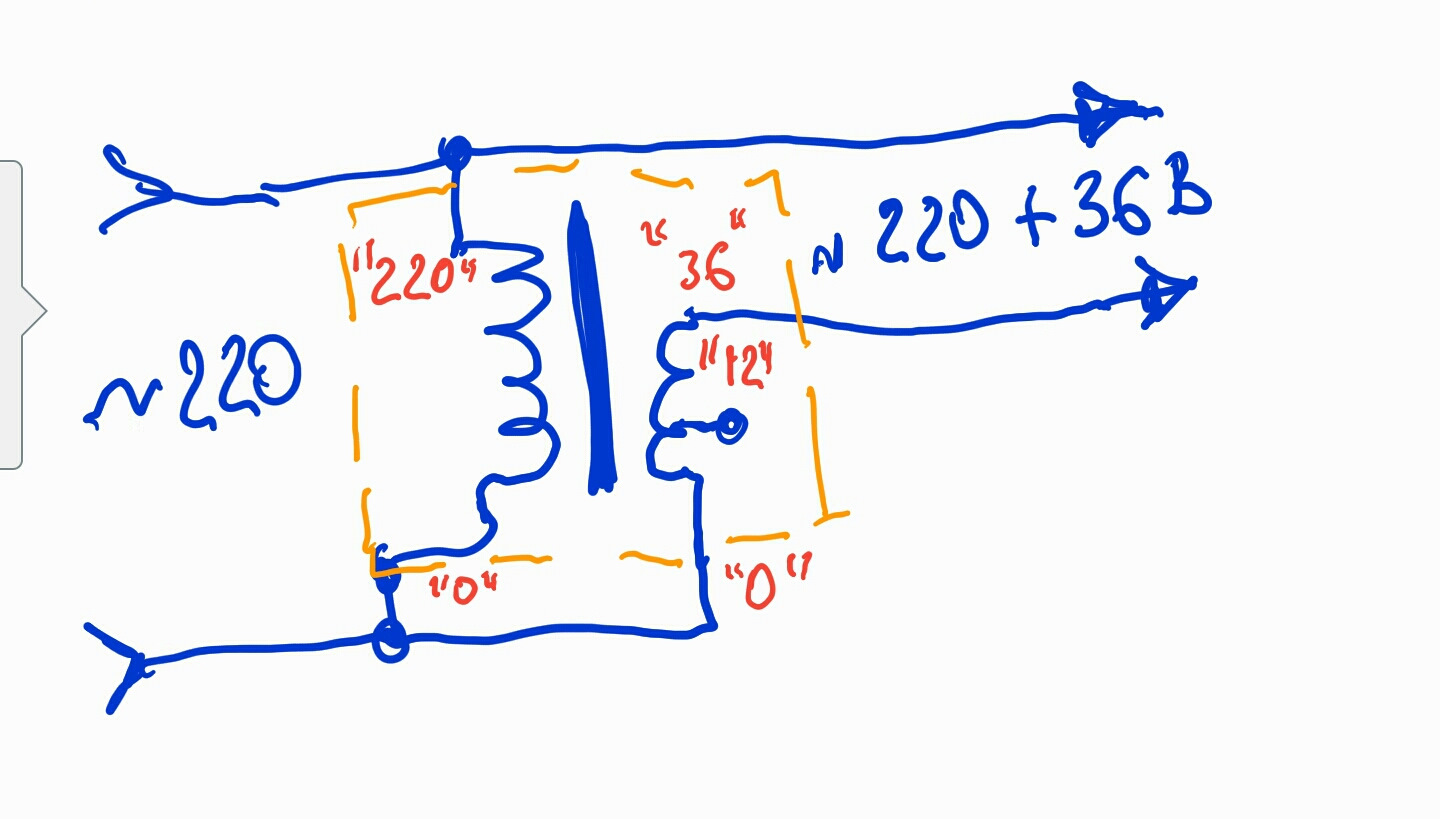

При стабильно невысоком напряжении в сети выручит очень простой силовой трансформатор на 12 – 36 В. Да, да, именно понижающий. И большой его мощности не понадобится. 100-ваттный потянет нагрузку в 500 Вт, а киловаттный – в 5 кВт. И сделать больше напряжение в сети можно до возможных границ.

Никаких чудес, никакой паранауки – достаточно такой преобразователь электрической энергии применять как повышающий автотрансформатор, добавив напряжение понижающей обмотки к линейному. Тогда при 175 В в розетке на выходе будет при 12 В дополнительных 187 В. Мало, но домашняя техника работать будет. Если ни с того ни с сего напряжение повысится до нормы, автотрансформатор выдаст 232 В; это еще в норме. При 36 В дополнительных 175 В вытягиваем до 211 В – норма! Но ни с того ни с сего и в розетке норма окажется, получаем 256 В, а это уже плохо для электрических приборов. Благодаря этому прекраснее всего – 24 В дополнительных.

А как же мощность? А дело все в том, что в сетевой обмотке автотрансформатора протекает РАЗНОСТНЫЙ ток, и если увеличивать напряжение на маленькую долю от начального, он окажется совсем незначительным. Правда, в добавочной обмотке пойдёт суммарный ток, однако она в силовых трансформаторах делается из толстого провода и при мощности начального преобразователя электрической энергии в 100 Вт удержит ток в 3-5 А, а это более 500 Вт при 220 В.

Необходимо лишь правильно сфазировать обмотки. Для этого включаем преобразователь электрической энергии, как показано на схеме, БЕЗ НАГРУЗКИ. К гнездам «Прибор» подсоединяем любой вольтметр электрического тока на 300 В и более, хотя бы тестер. Демонстрирует меньше, чем в розетке? Меняем местами кончики любой из обмоток. Стало больше, чем в розетке? Все, можно пользоваться. Потребителей включаем взамен прибора для измерений.

Необходимо лишь поставить в цепь сети предохранитель – ни с того ни с сего в розетке «зашкалит» (это может произойти, если на старой и плохо обслуживаемой подстанции прийдет в негодность зануление), так пускай он сгорит, а не техника.

Подходящий преобразователь электрической энергии можно отыскать на «железном» или радиорынке, а то и у себя в кладовой комнате. Не спутайте лишь с гасящим устройством для низковольтных электропаяльников – они выполнены на конденсаторах, и от них толку не будет, а будет авария.

Стабилизатор напряжения

Это наиболее приемлемый метод. Стабилизатор может быть с ручным или автоматическим управлением. Стабилизатор с системой автоматики самостоятельно удерживает необходимую мощность, а ручной приходится настраивать своими руками. Раньше такие приборы были во многих домах, так как электричество в сети имело большие перепады, да и в настоящее время подача электроэнергии часто изменяется. Когда люди на работе, то напряжение нормальное, а вечером, когда все дома, и работают многие устройства, то напряжение может давать сбои.

В таких случаях стабилизатор выполняет две задачи – во-первых, он увеличивает неожиданно уменьшившееся напряжение, позволяя приборам непрерывно функционировать, а во-вторых, он создает безопасность, и предотвращает появление замыканий из-за перепадов питания. Стабилизатор является необходимым устройством, но достаточно дорогостоящим, поэтому если у вас нет в доме старого стабилизатора, то лучше его не приобретать, а воспользоваться другим методом.

Чаще всего стабилизатор постоянно находится в подключенном состоянии, защищая устройства. Многие из них имеют световую индикацию, указывающую на уровень напряжения и режима работы.

Резисторное регулирование

Для регулирования пускового тока и напряжения, подводимого к электродвигателю, в якорную цепь последовательно якорю (или якорю и обмотке возбуждения в случае двигателя последовательного возбуждения) подключают резисторы:

Таким образом, регулируется ток, подводимый к электрической машине. Контакторы К1, К2, К3 шунтируют резисторы при необходимости изменения какого-либо параметра или координаты электропривода. Этот способ довольно еще широко распространен, особенно в тяговых электроприводах, хотя ему сопутствуют большие потери в резисторах и, как следствие, довольно низкий КПД.

Стабилизированный инвертор напряжения из доступных деталей

Все рассмотренные ранее повышающие преобразователи имели нерегулируемое и нестабилизированное выходное напряжение. На рис. 10 показан простой повышающий преобразователь, к достоинствам которого можно отнести:

• стабилизированное выходное напряжение;
• возможность регулировки величины выходного напряжения в значительных пределах;
• применение широко распространенных элементов;
• использование в качестве Т1 типового трансформатора ТН-46-127/220-50 без каких-либо переделок.

Рис. 10. Схема повышающего преобразователя 9…12,6 В/220 В, 18 Вт с регулируемым стабилизированным выходным напряжением переменного тока.

Преобразователь выполнен на транзисторах ѴТ4 и ѴТ5 по классической схеме Ройера. Его питание осуществляется от регулируемого стабилизатора напряжения на транзисторах ѴТ1 — ѴТЗ.

Следует иметь в виду, что транзисторы ѴТЗ — ѴТ5 обязательно должны быть установлены на теплоотводящих пластинах. Составной стабилитрон VD1 — VD2 (КС147А и КС133А) можно заменить на КС182. Максимальный ток нагрузки — до 100 мА.

Электропроводка в частном доме: скрытые ошибки монтажа, создающие проблемы

Внимание: зона ответственности снабжающей организации заканчивается на ответвительной опоре! Схема подключения к ней, кабель ввода в дом и весь внутренний монтаж лежат на совести частного владельца. Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой

Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой

Контакты на улице

Ввод в здание и подключение к счетчику делают бригады электриков от поставщика и энергосбыта. От качества их работы может пострадать хозяин дома. Ему следует контролировать состояние проводов и создаваемых контактов.

Обычная скрутка алюминиевых жил на воздухе покрывается слоем окислов и ухудшает переходное сопротивление. Это место начинает больше греться и сильнее окисляться. Процесс со временем нарастает, хотя визуально может быть не заметен.

Естественный обдув воздухом и длина открытого провода его маскируют, но не останавливают. Увеличенное переходное сопротивление такого контакта — причина потери напряжения на нем.

Подключение ответвления специальными зажимами с нарушениями технологии — тоже возможная причина плохого контакта.

Если на нем образовались трещины, сколы, потемнения и другие дефекты, то они явно свидетельствуют об увеличенном переходном сопротивлении, потерях энергии.

Контакты вводного автомата

Подключение силового провода к автоматическому выключателю на вводе часто требует использования специальных переходников с созданием надежного ужима. Халатная работа сразу может не сказаться, но со временем проявиться.

Переходное сопротивление контактов владелец может проверить созданием электропроводке режима максимальной нагрузки на некоторое время. Сразу потребуется проконтролировать их нагрев

Проводя визуальный осмотр, следует обращать внимание на потемнение корпуса защитного модуля, состояние изоляции

Внутри дома возможны и другие причины, ведущие к снижению уровня электричества.
