Шкаф для коллектора
Пункт смешивания и распределения теплоносителей не будет выглядеть эстетично, если его не спрятать в шкаф. Цена на него небольшая и проще его купить, чем мастерить своими руками при отсутствии необходимых инструментов. Конструкции шкафов чаще применяются встроенными, но бывают и наружными.
Встроенный шкаф с коллектором
В них предусмотрены отверстия для крепления. Способы фиксации всегда подробно описаны в инструкции
При покупке на это следует обратить внимание
Также важно, где в шкафу расположены отверстия для трубопроводов, и как они соответствуют конструкции коллектора. Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта
Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы
Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы.
Монтаж смесительного узла для теплого пола своими руками
Для правильной сборки узлов смесителя нужно предварительно изучить назначение и принцип действия каждого из них. Нужно понять, как они взаимодействуют друг с другом
И очень немаловажно иметь хотя бы какой то опыт проведения сантехнических работ
Кажется, проще купить готовый узел в специализированном магазине и подключить его согласно инструкции. Кстати, такой смеситель обойдется в 15 – 30 тысяч рублей. А качество сборки и конструкции отнюдь не гарантировано.
Монтаж смесителя своими руками может быть произведен в такой последовательности:
- на выходное отверстие трехходового смесительного клапана привернуть трубку – удлинитель 100 мм;
- на второй конец удлинителя установить циркулярный насос, учитывая направление подачи жидкости. Оно обозначено стрелкой на корпусе. Мощность перекачки устанавливается переключателем насоса и может иметь три значения – 40-45, 60-65 или 80-85 Вт/час. Таким образом, можно регулировать скорость перекачки теплоносителя и, опосредованно, скорость теплообмена;
- к выходному отверстию насоса уже можно подключать «горячий» конец контура теплого пола;
- «холодный» конец («обратку») нужно подключить к отводному отверстию трехходового клапана;
- если к входному отверстию смесителя подключить подачу горячей воды от котла, система может работать в такой комплектации.
Но обеспечить работу такой примитивной системы можно только постоянно находясь рядом с ней и контролируя ее состояние тактильно и визуально. Это невозможно, поэтому немного усовершенствуем систему:
- сразу за насосом, через тройник, установить «гребенку» с количество отводов равному количеству контуров в системе теплых полов, плюс один отвод для байпаса. На тройник установить термометр циферблатного типа;
- на каждый отвод установить шаровой кран;
- к шаровым кранам подсоединить горячие концы каждого контура, холодные концы подключить к соответствующим выходам второй гребенки такой же конструкции;
- установить байпас на последний отвод первой гребенки, второй конец байпаса соединить со второй гребенкой;
- на конец гребенки со стороны смесительного клапана установить тройник для термометра циферблатного типа. Он предназначен для измерения температуры охлажденного в контурах отопления теплоносителя;
- далее нужно установить второй тройник, его верхний отвод соединить с трехходовым смесителем, на свободный выход установить датчик терморегулятора смесителя. Датчик подключить к терморегулятору;
- от второго конца гребенки сделать отвод в котел.
Кроме того, в системе желательно применение механических терморегуляторов на каждый регистр отопления отдельно. Эти изделия устанавливаются на гребенке горячего входа.
На гребенке обратки нужно установить расходомеры для контроля интенсивности обращения теплоносителя в каждом регистре и контроля наличия потока жидкости как такового.
Конструкции смесительных узлов могут быть самыми разными, просто нужно понимать взаимодействие каждого элемента и правильно их использовать.
Чего следует избегать категорически
- Попадания в систему теплого пола теплоносителя с температурой более 80оС. Трубы, в том числе и пластиковые, выдержат такую температуру, а вот стяжка разрушится через несколько часов.
- Температура поверхности теплого пола не должна превышать 31оС. При более высокой температуре конвекционные потоки настолько мощны, что активно поднимают в воздух пыль с пола. Это чревато легочными заболеваниями и различными аллергиями.
Смесительный узел для теплого пола своими руками – дело не простое, но вполне достижимое.
Как сделать коллектор своими руками?
Оборудование, изготовленное в заводских условиях, отличается достаточно высокой стоимостью. Поэтому некоторые домашние умельцы решаются собрать коллектор самостоятельно. Правда, полностью изготовить его не получится, некоторые элементы, такие как смесительный клапан, циркуляционный насос и запорная арматура, все равно придется приобрести.
Наиболее простой способ сборки самодельного коллектора – спаять его из фитингов и полипропиленовых труб. Для работы понадобятся отрезки трубы ППР нужного диаметра, обычно он составляет 32 или 25 мм, а также отводы и тройники аналогичного размера. Кроме того, нужно приготовить вентили.
Число кранов и фитингов зависит от количества отопительных контуров. Понадобится также специальный паяльник для полипропиленовых деталей с различными насадками, рулетка и ножницы. Сначала размечаем будущий коллектор. Для этого отмеряем и нарезаем фрагменты трубы, причем делаем это так, чтобы расстояние между тройниками было минимальным.
Иначе деталь будет слишком громоздкой и неэстетичной. Затем привариваем к тройникам переходы и краны. К готовому коллектору присоединяем остальные фитинги, при помощи которых он будет подключаться к насосу.
Самодельный коллектор для теплого пола можно собрать из полипропиленовых труб. Нужно понимать, что таким образом можно смонтировать только самые простые модели, управлять которыми придется вручную
Нужно понимать, что собранный таким образом коллектор будет обладать некоторым количеством недостатков. Прежде всего, на подающем патрубке будет отсутствовать термостатический клапан, а на обратном – датчики протока. Это приведет к тому, что систему нужно будет регулировать вручную, что не совсем удобно и малоэффективно.
Конечно, все эти элементы можно приобрести и установить на коллектор. Но тогда стоимость изделия будет вполне сопоставима с готовым оборудованием из пластика, что делает его самостоятельное изготовление бессмысленным.
Как показывает практика, коллектор можно собрать своими руками. Однако целесообразно это делать только для самых простых моделей. Сложные устройства лучше покупать в готовом виде.
Еще один нюанс. Самодельные коллекторы обычно имеют множество стыков. Как бы ни старался мастер выполнить их предельно качественно, специфика работы прибора такова, что они обязательно дадут течь. Регулярные ремонтные работы, которые неизбежно будут проводиться для самодельного коллектора, существенно снижают срок его эксплуатации.
Поэтому стоит хорошо подумать, прежде чем решаться на самостоятельное изготовление оборудования.
Коллектор для теплого пола заводской сборки – надежное устройство, которое незаменимо для многоконтурных систем и конструкций с автоматическим управлением
Коллектор для теплого пола относится к числу незаменимых элементов. Без него система, особенно включающая в себя несколько отопительных контуров, не сможет обеспечить нужное качество обогрева или даже просто не сможет функционировать.
Установка и подключение коллекторной группы – наиболее ответственный и сложный момент в процессе обустройства системы теплого пола. Такие работы требуют определенных навыков и специальных знаний. Провести их самостоятельно можно, но велик риск ошибиться. Если нет уверенности в своих силах, лучше довериться квалифицированным специалистам.
Устройство и принцип работы коллектора
Коллектор или как его еще называют, гребенка, входит в комплект смесительного узла. Без этого устройства трудно представить нормально функционирующий теплый пол. Без этого устройства теряется весь смысл отопления посредством подогрева полов. Являясь важнейшим элементом смесительного узла, коллектор обеспечивает смешение разных по температуре водяных поток и их последующее распределение по отопительным трубам водяного контура. По сути, прибор состоит из двух схожих частей, одна часть является подающей, тогда как другая является собирающей. Отсюда и название, которое бытует среди специалистов, распределительная гребенка.
Конструктивно и внешне обе части практически ничем не отличаются. В основе устройства лежит трубка большого диаметра, оснащенная боковыми ответвлениями (отверстиями) с резьбой. Число отверстий соответствует количеству водяных контуров, подключаемых к оборудованию. Говоря простым языком гребенка – это тройники с одинаковыми параметрами, скрученные между собой. Поэтому, для тех, кто имеет хоть какое-то представление о сантехнике, сделать самодельный коллектор не составит труба.
Имея представление о том, что такое коллектор и каковые его главные задачи, можно заняться планирование собственной системы отопления. Для того, что бы делать распределитель, вам нужно заранее знать, какой площади будет отапливаемое помещение, и каковы ваши потребности в обогреве. Поэтому решите для себя следующие вопросы:
- сколько будет у вас отопительных контуров;
- какого типа будет основной источник нагрева воды (речь идет или о системе ЦО и ГВС, либо об автономном котле);
- какими дополнительными приборами и устройствами будет оснащаться система отопления (насос, термодатчики, манометры).
Существует масса технологических нюансов, на которые вам следует обратить внимание, прежде чем начнете сборку своего прибора. К примеру, газовые или электрические нагревательные приборы к коллекторам подключаются снизу или сверху
При установке в системе циркуляционного насоса, подключение будет только в торцевой части гребенки.
В случаях, когда вы используете в качестве нагревательного прибора бойлер косвенного нагрева, твердотопливные котлы, коллектор можно подключать только с торца.
Если вы хотите использовать для работы теплых полов воду из центральной системы отопления, подключаться ваш коллектор должен сверху или снизу. На рисунке-схеме показан вариант подключения коллектора к стояку систему ЦО.
Если вам не трудно, перенесите схему конструкции и положение распределительных гребенок на бумагу. Заодно можно указать размерные параметры, на которые можно опираться уже в процессе работы. Здесь уместно сказать, что расстояние между отдельными патрубками подачи и обратки должно быть не менее 10 см и не более 20 см. Использовать эти же размеры можно и при расстоянии между отдельными узлами, гребенкой сбора и распределителем.
После составления эскиза станет ясно, сколько и чего вам потребуется для дальнейшей работы по изготовлению самодельного распределительного устройства.

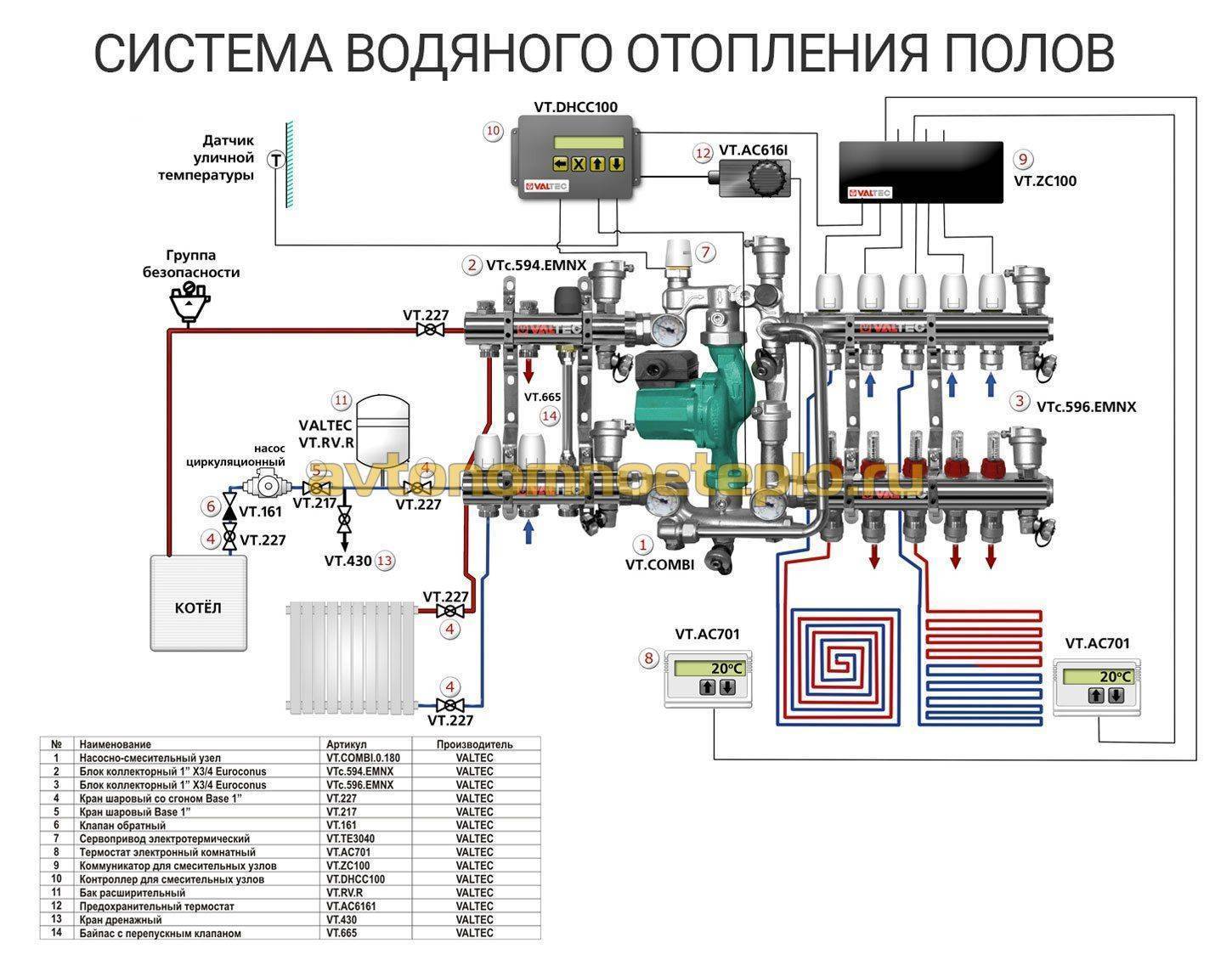

Управление работой системы тёплого пола
Эффективность отопительных устройств зависит не только от их мощности и регулировок, но, прежде всего, от состояния обогреваемого объекта. Если здание недостаточно утеплено, никакая система не создаст условий для комфортной жизни в нем. Стены, сложенные из пористых материалов, таких как пиленый ракушечник или пенобетон снижает поитери тепла на 20 — 25 % по сравнению с керамическим кирпичом, дополнительное утепление стен и ветровая защита, а также утепление кровельного пирога дают приблизительнло такой же эффект.
Обращаясь к вопросу управления режимом работы теплых полов, нужно заметить, что применяются два основных подхода: ручное управление узлом подмеса и использование автоматическимх систем управления.
Первый вариант применяется для небольших строений, состоящих из 2-х или 3-х жилых комнат и вспомогательных помещений. Установка режима подмеса производится обыкновенным краном вручную.
Для сложных развитых отопительных сетей такой способ осуществить нереально ввиду многофакторности процесса и применяются сложные автоматизированные устройства.
Системы управления отоплением могут быть:
- групповыми — их задача состоит в том, чтобы преобразовать температуру воды на выходе из котла в 75 — 90 градусов в необходимые для низкотемпературных контуров 35 — 40 градусов на входе и проконтролировать температуру обратного потока, внося коррективы в режим подмеса. Естественно, что изменение погодных условий сказыватеся и на величине теплоотдачи в системе отопления;
- индивидуальными — расход носителя тепла для каждого контура устанавливается таким образом, чтобы в помещении была постоянная температура в заданном интервале. Это достигается либо установкой датчика температуры в помещении или контролем температуры обратного потока на выходе из регистра непосредственно у коллеторного узла.
Оборудование
В рамках небольшой статьи нельзя отобразить все разнообразие устройств, поэтому остановимся на некоторых характерных их представителях:
Контроллеры групповые
Управление нагревом производится подачей импульса на сервопривод регулирующего клапана, котрый производит соответствующую манипуляцию. В одном контроллере устанавливается до 10 каналов от датчиков для регулировки подмеса в различных контурах. Возможно программирование работы.
Блок управления режимом работы теплого пола
При подключении наружного датчика температуры, режим температуры нагрева теплоносителя изменяется превентивно.
Термостаты
Устройство выносное, способное производить измерение температуры на месте установки и передавть данные о ней на блок управления системой отопления. Прибор может передвать информацию как по проводам, таки и по радиоканалу. Установка его должна производится в месте, защищенном от воздействия солнечных лучей и вдали от сквозняков.
Термостат комнатный для водяного пола
Клапаны
Устройство для непосредственного управления температурой потока теплоносителя. Рзмещается в разрыве трубопровода. Обычно оснащается сервоприводом для управления заслонкой. Рассчитывается на работе при давлении в системе до 16 атмосфер.
Трехходовой термостатический клапан в системе управления теплым полом
Сервопривод
Устройство, приводящее в движение запорное устройство клапана (шток). Небольшое по размеру устройство создает к силие более 10 кг.
Сервопривод для клапана теплого пола
Смесительные клапаны
Всего бывает два вида смесительных клапанов, которые устанавливаются в коллекторный узел для теплого пола: двухходовой и трёхходовой клапан. Они различаются принципом своей работы, о котором стоит рассказать подробнее.
Как работает двухходовой клапан:
- Термоголовка с датчиком температуры замеряет нагрев теплоносителя, поступающего в контуры;
- Если температура воды превышает норму, то термоголовка прикрывает клапан, чтобы уменьшит подачу горячей воды;
- Если температура теплоносителя ниже необходимой, то клапан открывается и количество горячей воды в контуре возрастает.
Как видите, работа двухходового клапана заключается в контроле подачи горячей воды, тогда как обратка идёт постоянным потоком. Этот клапан имеет низкую пропускную способность, что обеспечивает плавный нагрев пола. Если помещение, в котором вы собираетесь установить тёплый пол, меньше 200 квадратных метров, то вы смело можете использовать именно этот смесительный клапан.
Работа трёхходового клапана:
- Трёхходовой клапан одновременно балансирует обратку и горячую воду из котла внутри себя через байпас;
- Внутри клапана находиться специальная заслонка, установленная перпендикулярно относительно трубы с горячей водой и обраткой;
- Положение этой заслонки меняется, что и регулирует конечную температуру смешиваемого теплоносителя.
Такой клапан идеально подойдёт для больших отопительных систем, например, где используется сразу несколько отопительных контуров. Также они рекомендуются в том случае, если коллекторная группа для теплого пола способна автоматически регулировать температуру воды. Чтобы система работала автоматически, на клапан устанавливаются сервоприводы, управляющиеся погодными и температурными датчиками.
Трёхходовой клапан имеет два недостатка:

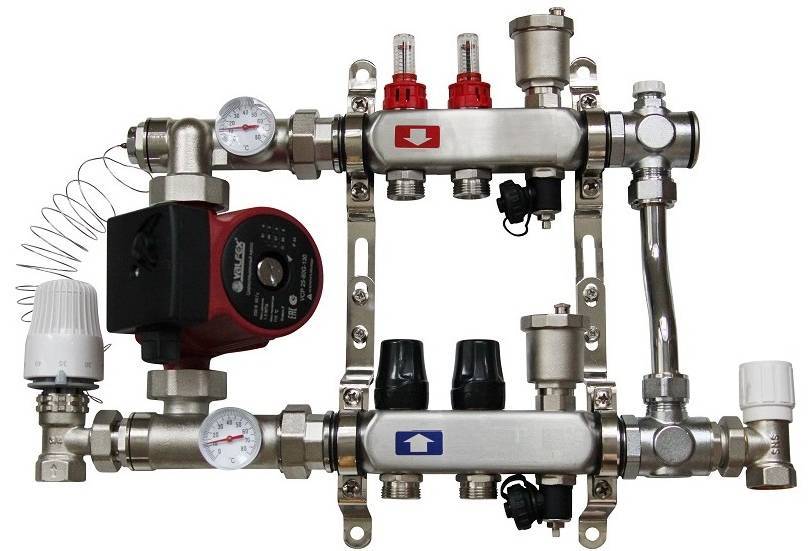

Смесительный узел — состав и комплектность
Узел подмеса работает таким образом:
От котла теплоноситель при температуре 75 — 90 градусов поступает в контур теплого пола. Предохранительный клапан не пропускает воду такой температуры, перкрывая поток и одновременно открывает доступ остывшей воды из обратки. Когда температура достигает нужной величины в 30 — 32 градуса, клапан открывается и теплоноситель попадает в греющий регистр. Давление в системе создается циркулярным насосом специальной конструкции с несколькими режимами регулировки мощности.
Основные компоненты узла подмеса:
- циркулярный насос;
- предохранительный клапан;
- байпас — устройство, предохраняющее систему от перегрузок;
- спускные водяные клапаны;
- отводчики воздуха из системы отопления.
Двухходовой предохранительный клапан
Другое его название — питающий. Применяется в большинстве управляющих систем для теплого пола. Назначение — точная регулировка температурного режима путем смешивания остывшей воды из обратки и горячей из котла.
Клапаны выпускаются в корпусах из латуни или чугуна.
Контруктивно двухходовые смесители выпускаются в таких исполнениях:
- с пневматическим управлением;
- гидравлические;
- электроприводные.
Двухходовые клапаны работают плавно, поддерживаю оптимальную температуру в системе. Их применение оправдано при отапливаемой площади до 200 квадратных метров. При более обширных системах интенсивное охлаждение регистров приводит к постоянной работе клапана на максимальной температуре теплоносителя.
Трехходовой смесительный клапан
Рабочим органом этого устройства является конический затвор, садящийся на седло в корпусе. Регулировка температуры теплоносителя производится смешиванием сред с различными температурами. Недостаток устройства заключается в его полном открытии при получении сигнала от термостата, в результате чего в систему теплого пола подается вода из котла с температурой до 95 градусов. Это может привести к выходу из строя труб контура.
Пропускная способность устройства ниже, чем у двухходового устройства, и регулировка происходит в волнообразном режиме. Рекомендуется для использования в системах площадью более 250 квадратных метров.
в трехходовых смесителя применяются различные виды внешних приводов:
- термостатические — перемещение запорно — регулирующего элемента происходит под воздействием расширяющейся термочувствительной жидкости в корпусе прибора. Это основной вид клапанов для теплого водяного пола;
- термостатические головки — получают сигнал с внешнего датчика, размещаемого в потоке теплоносителя. Регулировка такими устройствами производится точнее;
- электроприводные — сигналом для срабатывания являются данные, поступающие в непрерывном режиме с контроллера, считывающего объективную информацию о температуре теплоносителя;
- сервоприводные — работают без применения контроллера, получая сигнал непосредственно от датиков температуры.
Обеспечение перемещения теплоносителя в системах отопления естественным образом связано с рядом обязательных требований, а для систем теплого пола его принудительная циркуляция неизбежна. Для этой цели используются циркуляционные насосы.
Различают два основных вида таких агрегатов: насосы с мокрым и сухим ротором. Их различие состоит в том, что в первых ротор находится внутри перемещемой среды, в результате чего обеспечивается смазка и охлаждение подшипников. Такой насос работает пости бесшумно и может использоваться внутри жилых зданий. У агрегатов с сухим приводом рабочая камера отделена от ротора перегородкой, поэтому такие насосы нуждаются в регулярном обслуживании. Они при работе создают шум, поэтому их устанавливают в обособленных помещениях или зданиях (котельные).
Байпас
Это предохранительное устройство, устанавливаемое между прямой и обратной трубой системы отопления. Оно представляет собой отрезок трубы, размер которой на одну позицию меньше, чем основная труба. Чаще всего его размер составляет 1/2 дюйма. При необходимости вмешательства в систему отопления, можно отключить на время нужный узел, подлежащий ремонту или замене.
Виды
Коллекторы подразделяются в первую очередь на подающие и обратные. Первый тип обычно монтируется сверху, проходящая через него вода равномерно расходится по петлям. Из них жидкость потом поступает в обратную деталь, возвращается к котлу и так без конца. Если же смотреть на функциональность, можно обнаружить четыре основных группы коллекторов:
- Описание простейшей из них не составляет труда: это всего лишь труба, которую внутри и снаружи нарезали для подключения внешних труб. В водопроводе такого устройства вполне достаточно, но теплый пол сложнее и потребует использовать дополнительные элементы.
- Коллекторы с установкой вентилей непосредственно на выходах встречаются очень часто, отличаются они неплохой работоспособностью. Но на качество воды в большинстве местностей РФ не рассчитаны, даже если сами шаровые краны и качественные, вскоре они все равно начинают протекать. Придется регулярно менять уплотняющие кольца. Серьезный недостаток — невозможность установить приборы, регулирующие температуру в автоматическом режиме.
- Настроить более дорогие коллекторы проще, потому что шаровые краны сменены полноценными регулирующими вентилями. Сервоприводы на вентилях подсоединяются к термостатам, расположенным в различных помещениях, что обеспечивает максимально оперативную реакцию на изменение температуры. Скажем, когда на кухне готовят праздничный обед, подогрев убавляется, а если поздно осенью проветривают помещение, распахивая настежь окна и двери в комнате, его нужно усилить. Фитинги для соединения с трубами из металлопластика представляют собою сборные конструкции, образованные накидной гайкой, сжимающим кольцом, евроконусом и уплотняющими деталями.
- Все три предыдущих типа хорошо проявляют себя, если контуры более или менее одинаковы. А вот при существенной разнице в их длине стоит выбирать коллекторы, которые на подающем сегменте оборудованы расходомерами, на возвращающем же – гнездами для удержания сервоприводов. Категорически не допускается монтаж возвратного коллектора наверху, а качающего понизу, поскольку это приведет к разогреву обратного потока частью тепла в исходной трубе. Как результат, в саму комнату тепла поступит меньше.
Зачем нужен смеситель и как работает он
Прежде всего, домашнему мастеру нужно разобраться с принципом работы смесительного узла теплого пола. Сферой его использования является только конструкция водяного теплого пола.
Схема обогрева включает котел, греющий жидкость, отопительные контуры и радиаторы. Агрегат обычно нагревает теплоноситель до 95 градусов. При этом идеальной считается температура не более 31 градуса, поскольку для комфортного передвижения по напольной поверхности она не должна быть горячей или холодной.
Также следует обращать внимание на:
- вид и толщину напольного покрытия;
- высоту цементной стяжки, в которой уложены трубы.
Уже в охлажденном состоянии теплоноситель поступает в трубопровод пола. Теплоснабжающая система благодаря наличию смесителя функционирует корректно и без проблем. Кстати, имеются такие полы с обогревом, которые работают и без этого устройства. Но их оснащают смесительным узлом для котла, и тогда рабочая среда нагревается до оптимального температурного показателя.
Как устроен узел гребенки
Когда трубы раскладываются в разных помещениях, их концы все равно сводятся в одном месте. К ним подключается гребенка. Это распределительный узел. У него такие задачи:
- Уменьшение температуры воды, поступающей из котла. Температура для подачи в пол должна составлять максимум 45 градусов, а теплогенератор обычно нагревает теплоноситель намного сильнее.
- Обеспечение необходимого объема тепла для каждого помещения в отдельности. Гребенка тут функционирует в качестве распределителя энергии, отвечает за расход на каждом контуре по отдельности.
В гребенке два коллектора – обратный, подающий. Они горизонтальные, соединяются с потребителями – это контуры обогрева. С торцов в них поступает теплоноситель из главной магистрали.
Для регулировки поступающего в контуры объема воды, на коллекторе ставятся клапаны. Они оснащены нажимным штоком. Регулировать можно вручную, автоматически. Для контроля объема воды отводы от второго коллектора оснащены колбами, измеряющими расход.
Еще одна важная деталь насос циркуляции. Без него ничего не будет работать нормально, потому что насос регулирует циркуляцию воды.
Функционирование двухходового клапана
Принцип работы двухходовой гребенки упрощен, если сравнивать с трехходовым механизмом. Перед гребенкой размещается двухходовой клапан с закрепленным выносным датчиком температуры. Датчик располагается вместе с коллектором обработки.
У клапана 2 основных режима – открытие и закрытие. Они определяют расположение штока. Шток управляется термоголовкой.
Принцип функционирования конструкции такой – сначала двухходовой клапан в открытом положении, при этом горячая жидкость подается в гребенку. Она смешивается с остывшей водой из обратного клапана, только потом попадает в коллектор для поступления в систему пола. Находящийся на выходе выносной датчик проводит замер температуры. Когда она меньше необходимого уровня, двухходовой клапан будет открыт. После того как подогрев доведет воду до оптимальной температуры, то система закрывается, и теплоноситель больше не поступает от основного источника.
По мере отдачи тепла в комнату вода остывает, и ее температура становится меньше установленной нормы. Термоголовка клапана, получая информацию с датчика, поднимает шток, открывает клапан, тогда горячая вода с котла снова смешивается с остывшей в гребенке.
Итак, двухходовая система – надежная, в ней минимизирована вероятность поломки, поступления в систему слишком горячей воды. Этот процесс также контролируется термостатом и принципом функционирования оборудования.
Следует отметить, что плавность, точность регулировки хуже в отличие от установки трехходового клапана.
Работа гребенки с трехходовым клапаном
При выборе гребенки следует изучить устройство терхходового клапана, его плюсы и минусы. В отличие от двухходового он более оптимизированной работой, потому что схема имеет три входа:
- 1 узел – принимает теплоноситель от котла;
- 2 узел – принимает воду от исходящего коллектора;
- 3 узел – линия от коллектора обработки.
Подключить этот клапан несложно, а принцип функционирования включает такие этапы:
- Сначала линия подмешивания перекрыта, но подача из котла открыта. В гребенку поступает нагретая вода.
- Датчик уведомляет о том, что температура превышена. При этом происходит смещение запора в клапане, одновременно открывается узел подмешивания, закрывается поступление теплоносителя.
- Теперь температура нормализуется, а запорная конструкция не меняет своего расположения.
- Когда вода совершает несколько циклов движения, то остывает. Клапан фиксирует этот процесс и перекрывает узел подмешивания.
Принцип функционирования трехходовой конструкции отличается плавностью и возможностью точнее регулировать температурный режим. Несмотря на эти достоинства, недостаток заключается в недостаточной надежности системы.
Строение смесительного узла
Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.
Схема на трехходовом клапане
Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.
Принцип работы трехходового клапана
Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

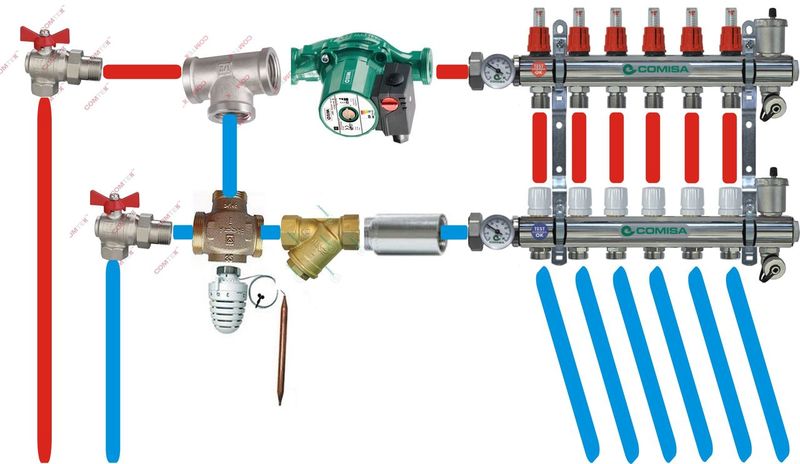

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола
После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане
Схема смесительной группы для теплого водяного пола на трехходовом клапане
Работает все так:
- От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
- Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
- В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
- Трехходовой клапан перекрывает подачу холодной воды.
- В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.
Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.
Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода
Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).
Схема на двухходовом клапане
Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.
Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

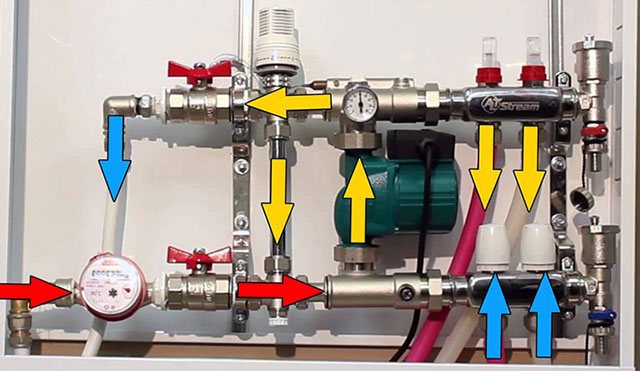

Схема смесительного узла на основе двухходового клапана
Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.
