Кран Маевского: виды и область применения

Типы конструкций

Ручное изделие

Кран Маевского разделяется на виды в зависимости от типа отопительной системы. Выпускаются отдельные клапаны для питьевой или технической жидкости, для пара или сжатого воздуха.

Допустимый температурный режим не превышает 100 – 120 градусов. Согласно ГОСТу, кран выдерживает давление в 1,0 и 1,6 МПа на протяжении всего периода эксплуатации.

Обычно используется резьба на 1, 1/2, 3/4 дюйма. Все элементы совпадают между собой, чтобы не было протечек.

Для изготовления крана Маевского применяется латунь или сталь 20 — эти материалы особенно устойчивы к коррозии и отличаются хорошей герметичностью.

Изделие должно соответствовать перечисленным характеристикам, чтобы оно не вышло из строя и выполняло рабочие функции.

Ручной кран

Это простое устройство, приоткрывается специальным ключом, если обнаружен неравномерный прогрев. После выхода воздуха закрывается обратно.

Состоит изделие из нескольких деталей:

• латунного корпуса;
• рабочего винта с протоками;
• колпачка из нейлона;
• уплотняющего кольца.

Применяется, если невозможно использовать автоматику.

Автоматический прибор

Автоматическая модель

Сделан из латуни, цилиндрической формы. С виду ничем не отличается от ручного прибора. Главная особенность автомата находится внутри корпуса. Помимо встроенного игольчатого клапана, содержит пластмассовый поплавок. Он перемещается, зависит от воздействия давления. При образовании воздушных пробок механизм начинает движение, открывает устройство.

Функционирует без участия человека, особенно чувствителен к засорениям. Если работа затруднена, необходимо прочистить устройство. Это делается с помощью обычной швейной иголки.

Выпустить воздух можно и вручную, для этого поворачивают игольчатый клапан с помощью шестигранника.

Прибор со встроенным предохранителем

Предохранительный клапан регулирует напор давления. При повышенных показателях он срабатывает, освобождает теплоноситель. Предотвращает появление гидравлических ударов внутри конструкции. Этот вариант подходит для металлопластиковых и полипропиленовых труб. Применять такое устройство можно в сложных изделиях.

Специальный ключ

Некоторые модели открываются с помощью специального ключа.

Наличие этого инструмента позволяет:

• ограничить доступ к радиаторам и другим приборам;
• работать в труднодоступных местах;
• с помощью ключа кран легко открывается.

Вместо этого, используют шестигранник или крестовую отвертку. В некоторых моделях поворотный кран предусмотрен изначально.

Причины возникновения воздушной пробки

Появление воздушной пробки в отопительной системе происходит по нескольким причинам:

• После работ по установке новой отопительной коммуникации остатки воздуха не могут быть вытеснены даже большим напором воды.
• После простоя отопления в летний период, пузырьки воздуха скапливаются в высшей точке коммуникаций. В частных домовладениях недосмотр за наполнением расширительного бачка может привести к возникновению воздушной пробки.
• Естественная коррозия в алюминиевых элементах системы отопления приводит к химической реакции и скоплению газов, которые необходимо выпускать с помощью клапана.

Регулярное устранение воздуха повысит КПД отопительной системы

Устройство и работа крана Маевского

Классический кран Маевского изготавливается из латунных сплавов, отличающихся стойкостью к образованию коррозии. Он представляет собой корпус, внутри которого находится конусный игольчатый клапан. Управляется данный клапан Маевского запорным винтом, регулируемым снаружи. Находясь в закрытом положении, клапан способен надежно удерживать теплоноситель внутри радиатора. При повороте винта в сторону открывается проходное отверстие крана, освобождая находящийся внутри отопительного прибора воздух.

Снаружи металлического корпуса часто имеется белый пластиковый кожух, придающий крану более благородный и современный вид. Устройство изделия может различаться в отдельных его модификациях, но принцип работы крана Маевского всегда остается неизменным. Устройства различаются диаметрами наружной резьбы, благодаря чему удается без проблем подобрать подходящий вариант для любого радиатора. Бывают краны с резьбой 1 дюйм, ¾ или ½ дюйма.

Для управления регулировочным винтом используется ключ для крана Маевского или обычная отвертка. Четырехгранный ключ удобен тем, что занимает мало места, позволяя управлять регулировочным винтом даже в случае нахождения радиатора в труднодоступном месте.

Воздушный кран Маевского с ключом

В некоторых случаях работой крана можно управлять и вовсе без использования инструментов. Для этого достаточно рукой повернуть вентиль, обеспечив начало стравливания воздуха.

Назначение крана Маевского

Работники коммунальных служб часто выслушивают жалобы на то, что батареи перестали греть. Но жильцы редко задумываются над тем, почему трубы горячие, а чугунные радиаторы в квартире еле-еле теплые. На самом деле есть 2 причины:

• засорение мест соединения с трубопроводом органическим осадком, ржавчиной и кальциевыми отложениями;
• завоздушивание верхних секционных полостей.

Разумеется, устранение данной проблемы – это трудоемкий процесс, связанный с отключением отопления прямо в холодный сезон. К тому же понадобится демонтаж или разгерметизация отопительного оборудования.

Простейший способ – врезка воздухоотводчика. Его ставят вместо боковой заглушки радиатора или в другом мене, например, на место сочленения батарей с отопительными трубами. Это приспособление можно найти в любом каталоге сантехнического оснащения под разными названиями:

• кран для спуска воздуха СТД 7073В;
• воздухоотводчик;
• воздуховыпускной модуль;
• радиаторный игольчатый воздушный клапан;
• кран Маевского.

Одна из разновидностей крана Маевского

Модели могут немного отличаться по дизайну и конструктивному решении, но по функционалу это одно и то же. Это простое устройство для стравливания воздуха из отопительной системы, устанавливаемое в конечных или верхних точках контура.

Несколько советов

Изучив принцип работы крана Маевского и его устройство, установить клапан не составит труда. Следует лишь учесть несколько важных нюансов:

• Воздух имеет свойство скапливаться во всех радиаторах, поэтому в системе индивидуального отопления лучше установить КМ на каждую батарею.
• Игольчатый клапан нужно установить на петлевых конденсаторах, направленных петлёй вверх.
• Воздухоотводящее устройство пригодится на змеевиках и регистрах отопления.
• Если краном давно не пользовались, и на нем появилась ржавчина, перед воздухоотведением его следует смазать керосином и немного подождать.

Современные радиаторы имеют в комплекте устройство Маевского

Альтернатива

Водоразборные краны

Преимущества: водоразборные краны без труда можно найти практически в любом хозяйственном магазине, в том числе в сельской местности. Использование таких кранов в процессе заполнения отопительной системы позволяет легко локализовать утечку воды в сосуд, что освобождает от необходимости контролировать каждый кран постоянно.

Недостаток: через такие краны часто осуществляется разбор воды потребителями. Вода в закрытых системах теплоснабжения недопустимо низкого по санитарным нормам качества (непригодна для бытовых нужд), при этом в случае повышенного расхода теплоносителя его качество может снижаться ещё значительнее, способствуя быстрому зарастанию труб накипью и усилению коррозии.

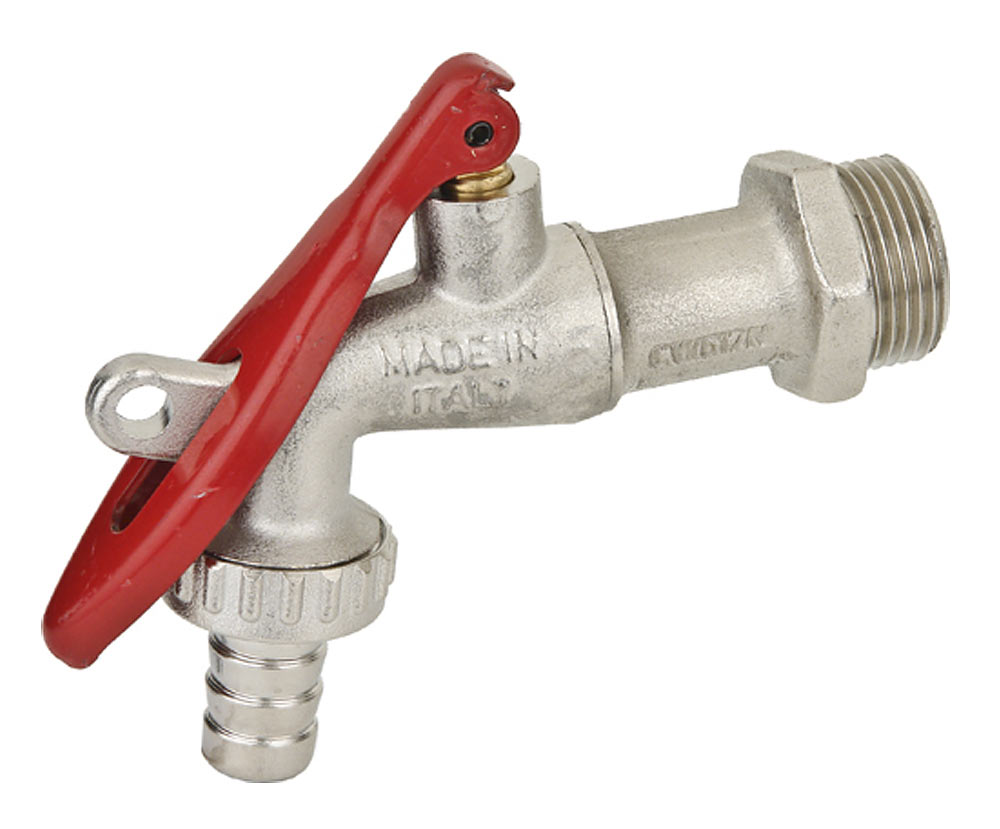

Водозаборный шаровой кран 1/2′ фирмы Bugatti. Можно повесить небольшой навесной замок и тем самым минимизировать несанкционированный слив теплоносителя из системы отопления

Удаление воздуха через резьбу

Обладая некоторой сноровкой, из радиатора, не оборудованного воздухоотводным устройством, можно стравить воздух через резьбу верхнего присоединения. Однако процедура это довольно сложная и трудозатратная.

Альтернативы не требующие обслуживания

Краны Маевского и водопроводные краны не являются автоматическими устройствами: человек должен привести их в действие и отследить момент, когда их нужно закрыть. При пуске крупных систем отопления или на приборах, где воздух скапливается постоянно, эксплуатация таких устройств неудобна. Варианты, лишённые подобных недостатков:

Применение систем отопления, исключающих накопление воздуха в радиаторе

В системах отопления всегда есть устройства для удаления воздуха на магистралях — автоматические воздушники или открытые расширительные баки. Если подводить к верхней пробке радиатора воду сверху, воздух сможет выходить через этот угол. Однако, если скорость воды превышает 0,2—0,25 м/с, пузырьки не всплывают против течения даже в вертикальной трубе (стояке), и наличие крана на радиаторе окажется полезным. Кроме того, при нижней разводке (подаче воды по стоякам снизу) стояки могут продолжаться за радиаторы верхнего этажа специальными воздушными трубами, идущими к централизованным воздухосборникам. Такая конструкция достаточно эффективна, однако затраты на трубы при этом сильно возрастают.

Автоматический воздухоотводчик

Аналогичен другим автоматическим воздушникам, но от устанавливаемых обычно на магистральных трубопроводах устройств отличается, как правило, угловым исполнением (вход по горизонтали, а отверстие должно смотреть строго вертикально).

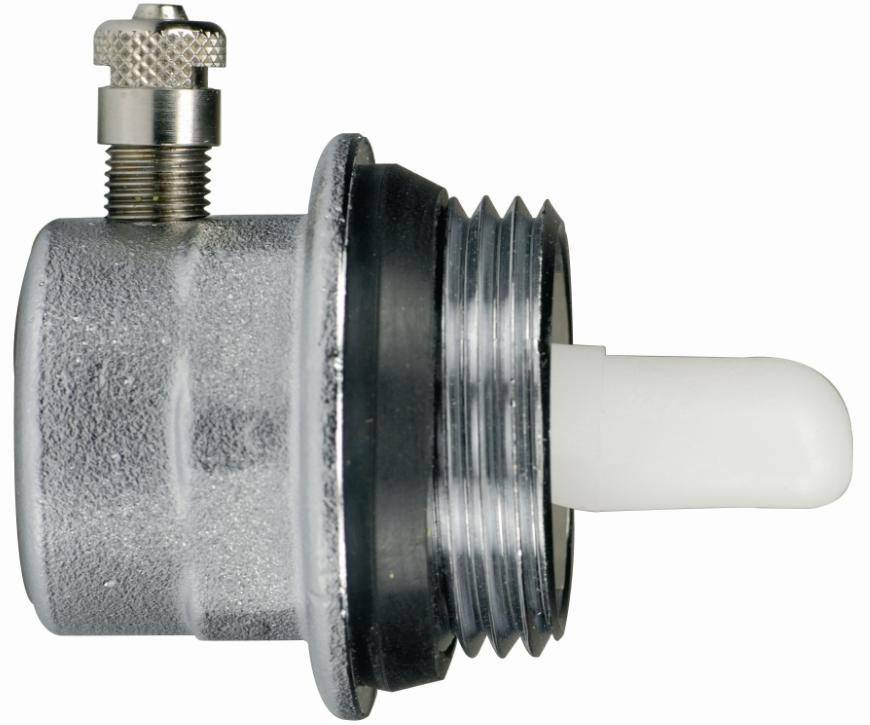

Автоматический воздухоотводчик итальянской компании ITAP — хорошая альтернатива крану Маевского

Кран Маевского в пневматических системах

Техническая особенность крана Маевского — это уникальность конструкции.

Его можно использовать не только для выведения воздуха, но также и жидкости. А именно жидкости из пневматической системы, в которой повышенное давление воздуха. Поступление сжатого воздуха от компрессора в систему, сопровождается большим количеством водяного пара. Специальные устройства вымораживания и различные фильтры отбирают излишнюю влагу. При длительной эксплуатации в трубах может накапливаться большое количество жидкости.  Ее скопление происходит в нижней зоне пневматических проводов, а также разбрызгивается по всей системе. Вода не должна попадать на рабочее пневматическое устройство. Вот тут спасением оказывается кран Маевского. Только в данной ситуации его монтируют в нижнюю часть контура. Процесс стравливания начинается с избавления от воды и заканчивается выпуском воздуха. После чего кран закрывают и система вновь герметичная.

https://youtube.com/watch?v=GqEgRNu3MJY

Как правильно пользоваться краном

Если появилось подозрение, что в системе образовалась воздушная пробка, следует:

Убрать все ценные предметы подальше от батареи и приготовить ёмкость для воды.
Взять ключ для крана Маевского или отвёртку, вставить в резьбу и медленно осторожно вращать против движения часовой стрелки.
Прекратить вращать ключ после появления шипящего звука и подождать до те пор, пока из отверстия не пойдёт вода. После чего закрыть кран.. Продолжительный и шумный выход воздуха – нормальное явление

Продолжительный и шумный выход воздуха – нормальное явление

Если после удаления воздуха батареи все же холодные, возможно, радиатор вышел из строя. В этом случае лучше обратиться за помощью к профессиональному сантехнику.

Нюансы в процессе эксплуатации

Для того чтобы процесс стравливания накопившегося воздуха в системе происходил без нежелательных последствий, ниже приведена подробная инструкция всех манипуляций.

В случае если движение теплообменника происходит благодаря циркуляционному насосу, значит, его нужно отключить. Делается это за 15 минут до начала работ. Это необходимо, чтобы воздух перестал смешиваться с водой и скопился в верхней точке батареи.

Отключённый насос

• Запаситесь сухой тряпкой и пустым ведром, потому, как открыв клапан, нужно дождаться пока воздух перестанет шипеть, следом польётся вода. Закрыть клапан можно только тогда, когда водичка станет течь ровной не прерывистой струёй.
• Что делать, если воздух не перестаёт стравливаться? Искать пробой или ослабленную скрутку в районе обслуживаемой батареи. Сделать это можно с помощью листка бумаги. Оставьте клапан открытым и поводите бумагой с расстояния в 1 см по всем возможным местам на радиаторе и подходящих к нему труб. Обнаружив место подсоса воздуха, замените испорченный элемент.
• Когда системой воздухоотвода не пользовались на протяжении нескольких лет, резьба клапана может закиснуть. Придётся воспользоваться смазкой типа WD-40, после чего с лёгким постукиванием по крану пробовать его открутить.

Смазка-растворитель WD-40wd-40

Несколько советов

Изучив принцип работы крана Маевского и его устройство, установить клапан не составит труда. Следует лишь учесть несколько важных нюансов:

• Воздух имеет свойство скапливаться во всех радиаторах, поэтому в системе индивидуального отопления лучше установить КМ на каждую батарею.
• Игольчатый клапан нужно установить на петлевых конденсаторах, направленных петлёй вверх.
• Воздухоотводящее устройство пригодится на змеевиках и регистрах отопления.
• Если краном давно не пользовались, и на нем появилась ржавчина, перед воздухоотведением его следует смазать керосином и немного подождать.

Современные радиаторы имеют в комплекте устройство Маевского

Инструмент и материалы, необходимые для установки

Монтаж ручных и автоматических кранов для стравливания воздуха проводится с помощью обычных сантехнических инструментов и материалов:

• газовый или универсальный ключи большого размера;
• аэрозоль для удаления ржавчины — окажет помощь при выкручивании заглушки из радиатора;
• ФУМ-лента или льняная пакля — для герметизации резьбовых соединений;
• отвертка среднего размера под шлиц или специальный ключ для открытия (закрытия) воздушного клапана.

При изготовлении заново резьбового соединения между воздухоотводчиком и тепловым устройством понадобятся серьезные слесарные инструменты:

• мощная дрель;
• набор сверл с победитовыми наконечниками;
• метчик на ½ дюйма;
• эмульсия для охлаждения сверла, ее часто заменяют керосином или водой;
• ветошь, тряпки для уборки.

Место установки воздухоотводчика на радиатор отопления

Достоинства и недостатки КМ

Стоит упомянуть, что задача воздухоотведения из систем отопления может быть возложена не только на кран Маевского. Принцип работы, схожий с этим устройством, заложен в шаровых вентилях и других сходных приспособлениях. Но у КМ есть очевидные преимущества:

• быстрое удаление воздуха из системы;
• клапаны с ручным управлением можно устанавливать в любые радиаторы;
• автоматические КМ незаменимы для индивидуальных систем и позволяют стравливать воздух и регулировать давление без участия человека.

К недостаткам можно отнести лишь склонность этих устройств к засорению из-за примесей и грязи в теплоносителе системы.

На что обратить внимание при выборе крана

Выбор воздухоотводчика зависит от системы отопления, в которую его будут монтировать, материала труб и батарей, свободного доступа к месту установки и других нюансов установки и дальнейшей эксплуатации.

В домах с централизованным отоплением лучше использовать ручной кран Маевского или кран с предохранителем, поскольку в таких тепловых сетях случаются гидроудары. Автоматический же лучше использовать в частном доме с индивидуальной отопительной системой. В многоквартирном доме с центральным отоплением автоматический кран будет засоряться из-за загрязненности теплоносителя.
Если в помещении установлены чугунные батареи, их лучше оснастить ручным краном

Отопительному контуру из металлопластиковых или полипропиленовых труб подходит кран с встроенным предохранителем, так как они могут не выдержать гидроудара.
В труднодоступных местах: нишах, углублениях – устанавливают автоматический кран или ручной, оснащенный встроенным вентилем.
В помещениях, где могут находиться дети, напротив, устанавливать кран с легко открывающимся вентилем не стоит.
Диаметр внешней резьбы крана нужно подбирать в соответствии с диаметром отверстия, в которое он будет устанавливаться
Существует всего три типа по этому параметру: 1, 0,5 и 0,25 дюйма, такие же размеры отверстий под кран предусмотрены в стандартных радиаторах.
При покупке клапана Маевского важно обратить внимание на материал, из которого он изготовлен. Дольше всего прослужит конструкция с латунным корпусом, так как этот материал устойчив к коррозии.
Уплотнитель на кране

Рекомендуем ознакомиться: Особенности керамического дымохода и технология его установки

Как правильно выбрать устройство

На сегодняшний день существует большой ассортимент модификаций и дизайна изделия

Есть определённые нюансы, на которые следует обращать внимание при покупке. Главный показатель долговечности — это латунная основа

Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере. Размер входящей трубы распространяется на 1, ½, ¼ дюйма.

Современные устройства оснащены готовым пластиковым вентилем, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто находятся дети.

Для наглядного примера в таблице указаны модели разных производителей с указанием цены

Изображение	Производитель	Тип модификации	Цена, руб.
	ОАО «БАЗ»	Ручной, ½ дюйма	100
	Сантех-мир	Автоматический, 1 дюйм	600
	Дом-термо	Ручной, ½ дюйма	500
	RBM	Ручной, ¾ дюйма	500
	Carlo Poletti	Ручной, ¾ дюйма	450
	«Дельта»	Автомат с предохранителем	470

Вопросы и ответы

Сорвало кран Маевского, было затоплено несколько квартир. Кто будет нести ответственность: владельцы квартиры или УК?

Если кран находился не на стояке (либо это первое запорное устройство после стояка) и был установлен без согласования, то ответственность за него несет собственник, согласно ст. 210 Гражданского кодекса РФ.

Если батареи сверху горячие, а снизу совсем холодные, имеет ли смысл ставить кран Маевского для спуска воздуха?

Установка крана помогает только удалить воздух. Если батарея подключена неправильно (так бывает при верхнем подключении) или засорена, эта процедура скорее всего не поможет.

Подтекает кран Маевского. Как исправить?

За герметичность клапана отвечает специальный уплотнитель, и причиной течи может быть его износ. В этом случае понадобится замена уплотнителя или всего клапана. Если капли возникли в районе резьбы, кран нужно подкрутить гаечным ключом для более плотного прилегания. Протечка может быть связана с засорением.

Открываю кран, но нет ни воздуха, ни воды. В чем причина?

Если отопительная система исправна и теплоносителя внутри достаточно, причина в засорении отверстия крана. Его нужно прочистить или заменить кран.

Установка крана Маевского на отопительную систему существенно упрощает ее эксплуатацию и повышает эффективность работы.

Процесс установки не сложен и вполне может быть произведен своими руками. Но подбор подходящей модели клапана требует применения некоторых знаний, поэтому лучше проконсультироваться со специалистами

В процессе эксплуатации важно соблюдать правила и периодически проводить профилактическое обслуживание для сохранения работоспособности механизма

Скопления воздуха в отопительной системе

ключ Маевского

В закрытых отопительных системах воздух скапливается в батареях по нескольким причинам. При нагреве теплоносителя в нем образуются пузырьки. При заполнении системы вместе с водой может поступать воздух. По этой причине рекомендуется делать это медленно, особенно в сложных системах со множеством поворотов. Завоздушивание труб происходит также после локального ремонта трубопровода.

К чему это приводит?

• Во-первых, может нарушиться процесс распределения тепла. Из-за воздушной пробки радиатор сверху будет чуть теплым, а снизу совсем холодным.
• Во-вторых, из системы могут раздаваться посторонние звуки: шипение, бульканье и т.д.
• В-третьих, скапливание воздуха может стать причиной возникновения коррозии, особенно в алюминиевых и биметаллических радиаторах.

Избавиться от воздуха в системе отопления поможет кран Маевского. Чтобы стравить воздух, совсем необязательно вызывать сантехника. Можно справиться самостоятельно. Главное – знать, как сделать это правильно.

В контексте функционирования централизованных отопительных коммуникаций, а также санитарных норм отбор и использование рабочей жидкости является недопустимым.

Процедура монтажа и эксплуатации крана Маевского

Кран Маевского, принцип работы которого рассматривался в этой статье, можно установить и своими руками. Необходимо лишь извлечь боковую заглушку, которая расположена на отопительном радиаторе. Затем нужно вкрутить устройство вместо снятой заглушки.

Установив прибор, вы обязаны правильно его эксплуатировать, если хотите увеличить срок его эксплуатации. Как только радиаторы прекратили равномерно прогреваться, вы должны выполнить следующие действия, направленные на вывод воздуха.

Шаг 1. Вначале очистите пространство вокруг радиатора, дабы предотвратить порчу ценного имущества в ходе развоздушивания.

Шаг 2. Подготовьте тазик или любую другую емкость для воды; также вам потребуется отвертка.

Шаг 3

Вставьте отвертку в соответствующую резьбу, которая находится на устройстве, затем плавно вращайте ее (обратите внимание – исключительно против часовой стрелки!)

Шаг 4. Услышав резкий шипящий звук (это воздух покидает отопительный прибор), прекратите вращение. Далее дождитесь, пока воздух целиком выйдет из системы и начнет вытекать равномерная струя теплоносителя. Не пугайтесь, если звуки при этом будут слишком громкими – это вполне нормально.

Шаг 5. Дождитесь, пока жидкость начнет течь равномерно. Затем закройте кран, для чего все так же проверните его, но уже в обратную сторону.

Обратите внимание! Будьте готовы к тому, что воздух из системы будет выходить достаточно долго. В таком случае остается лишь подставить тазик и ждать, пока он (воздух) выйдет полностью

Если вы все сделали правильно и удалили воздух согласно приведенной выше инструкции, а радиатор все равно плохо прогревается, то, вероятнее всего, он попросту засорен. В таком случае есть два возможных варианта выхода из ситуации:

1. заменить радиатор;
2. прибегнуть к помощи опытного сантехника.

Советуем вам посмотреть советы по выбору алюминиевых радиаторов

Ранее мы делали обзор технических характеристик и говорили о том как правильно выбирать алюминиевые радиаторы подробнее ознакомится с этим можно тут

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

• винта конической формы;
• корпуса.

Изготавливаются краны Маевского чаще всего из латуни. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

• Приготовить емкость для воды и тряпку, чтобы не залить полы в помещении;

• При необходимости удалить воздух. Кран Маевского рукой, отверткой или ключом поворачивается против часовой стрелки на один оборот. При этом воздух с шипением начинает выходить из радиатора. Если его скопилось много, можно повернуть кран еще на пол-оборота. В открытом состоянии он оставляется пока из отверстия не начнет капать, а затем вытекать вода, а воздух выходить перестанет.
• После этого кран можно плотно закрывать. Если система оснащена насосами, для принудительной циркуляции, за несколько минут до проведения стравливания воздуха их нужно отключить. В противном случае не удастся полностью удалить пробку, так воздух не успеет скопиться в верхней части радиатора.

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.
