Инсталляция Geberit: применение и все тонкости монтажа своими руками

Возможные проблемы

При монтаже инсталляции Geberit могут возникнуть следующие проблемы, вызванные низкой квалификацией строителей здания, отделочников, сантехников, самого домашнего мастера:

  • высокое расположение крестовины в канализационном стояке относительно уровня чистового напольного покрытия;
  • неправильная обрезка труб.

При высоко расположенной крестовине инсталляция обычно сдвигается от нее вбок для решения задачи:

  • в крестовину монтируются два отвода с углами изгиба 90° и/или 120°;
  • штатное колено разворачивается под углом 80 – 45 градусов, вставляется в собранную до этого линию из двух отводов.

Изменяя углы изгиба, тремя отводами можно соединить выходной патрубок унитаза с отверстием крестовины канализации, практически на одном горизонтальном уровне. При этом следует учесть конструкцию инсталляции.

В обычной системе крепления Geberit Duofix стойки одинарные, штатное колено с гофрой (черного цвета) можно прокрутить в сторону крестовины на любой угол для стыковки с двумя другими отводами рассмотренного варианта.

В инсталляции усиленного типа используется по две стойки, длины штатного отвода недостаточно для вращения, его можно смонтировать только вертикально.

Двойная рама усиленной инсталляции не позволяет провернуть патрубок.

В этом случае вместо него используется отвод 120 градусов, как на нижнем рисунке.

При обрезании штатных патрубков – диаметр 40 мм для сливного бачка, 110 мм для канализации, следует учесть, что их длина получается разной. Слив находится ближе канализационного выпуска. Поэтому обрезать отводы из комплекта инсталляции лучше в последнюю очередь – после обшивки гипсокартоном и плиткой, непосредственно перед установкой унитаза.

Пластиковые регулировочные шпильки для крепления кнопки также обрезаются после обшивки короба плиткой.

https://youtube.com/watch?v=K3l1Et3hHMY

Таким образом, монтаж системы инсталляции DuoFix производителя Geberit может производиться собственными силами. Следует избегать ошибок, придерживаться инструкции, содержащейся в каждом комплекте инсталляции.

Классификация изделий

Один из способов классификации сливного механизма – материал изготовления. Самые распространенные – пластик и бронза. Такие варианты изделий прекрасно справляются с поставленными перед ними задачами.

Применение таких материалов актуально по той причине, что они нейтральны к коррозии под воздействием влаги (в отличие от металлических конструкций).

Геберит – это высококачественные пластиковые элементы, причем по прочностным характеристикам они почти не уступают бронзовым.

Можно также классифицировать сливной механизм (бачок) по конструктивным особенностям:

  • кнопочные – современное решение: слив происходит путем нажатия на кнопку (бачок);
  • вытяжные (рычажные) – устаревший пример, когда необходимо тянуть шток рычага вверх.

Установка (кнопочные варианты) делится на виды:

  • полного спуска – при нажатии кнопки сливается весь объем бака;
  • двухрежимного использования – кнопка разделена на две части, что дает возможность использовать лишь часть объема воды в баке: при первом нажатии происходит пуск воды, а при втором — подача в бачок прекращается.

Кроме рассмотренных вариантов, существует еще одно современное решение – инсталляция. Это комплексная система для скрытого монтажа сантехоборудования.

Благодаря особенной конструкции формируется ряд преимуществ:

  • коммуникации эстетично скрыты;
  • экономится пространство в помещении санузла — что весьма актуально, если учесть, что пространства в них зачастую очень и очень мало;
  • крепеж сантехники — подвесной;
  • простой монтаж и настройка арматуры Geberit.

Установка различает два вида инсталляций:

  • блочная – бачок с креплением; подразумевает фиксацию на капитальной стене, элементы скрываются в нише, выводится только сливная кнопка и выводы для подключения коммуникаций;
  • рамная – позволяет осуществлять монтаж на капитальные стены, а также на бачок или его перегородки. Есть угловые модели: с креплением на две стены.

Блочная система стоит меньше, однако рамная открывает больше возможностей для использования.

Рамная арматура (установка) для унитаза Geberit производится в трех видах:

  • универсальные;
  • для установки на облегченных стенах, например, гипсокартонных;
  • для закрепления на несущих стенах, например, кирпичных.

Что касается систем инсталляции Geberit, то можно выделить две основные группы устройств:

  • для раковин, писсуаров – универсальный вариант для подключения сантехоборудования от разных производителей;
  • для подвесных унитазов – смывающий бачок и клавиша.

Нюансы выбора

Выбирать сливную арматуру нужно, ориентируясь на модель унитаза. Ведь решение должно подходить конструктивно — различающиеся модели никак не получится состыковать.

Так, если предполагается использование классического унитаза, тогда и сливная арматура должна выбираться соответствующая. В этом случае можно рассчитывать на надежность изделий, конструкция которых проверена многолетней эксплуатацией.

Если же будет использоваться более современное решение – инсталляция, стоит учесть особенности условий, в которых будет происходить установка и настройка арматуры Geberit и системы в целом.

При этом можно использовать устройство, позволяющее управлять им бесконтактно, лишь приближаясь или удаляясь от датчиков.

Немаловажный фактор при выборе – цена. Стоимость обычной арматуры Геберит находится в районе $25. Что касается инсталляций, то в этом случае, конечно, цена будет несколько выше – около $200.

По сути, этот критерий и является сдерживающим при выборе подходящей арматуры, а также всего сантехнического оборудования.

В противном случае инсталляции выигрывают у классических решений по эстетике, эргономичности, функциональности и долговечности.

Монтаж инсталляции

Установка инсталляции унитаза своими руками на специальную раму, фиксируемую к стене, является более дорогостоящим процессом, но более быстрым и надежным. Крепление инсталляции будет происходить к полу и прочной стене.

Технологическая последовательность выглядит следующим образом:

1. Закрепление металлической рамы. В ней имеются соответствующие отверстия, с помощью которых она фиксируется к поверхностям дюбелями. Две точки для крепления к полу и две к стене. К месту установки подводятся канализационные и водопроводные трубы. Установленная рама должна быть проверенна на ровность с помощью строительного уровня. Необходимо выдержать точную параллельность к устанавливаемой стене, т.к. даже незначительные перекосы могут привести к перебоям в работе и даже поломкам. Горизонтальную регулировку осуществляют при помощи креплений в стене, которые изменяют свое положение.

Этот этап также предполагает выставление высоты расположения подвесного унитаза. Она будет зависеть от роста жильцов, обычно составляет 0,4 м. Высоту чаши можно будет отрегулировать в дальнейшем.

2. Подведение к сливному бачку воды. Можно использовать гибкую или жесткую систему. Профессионалы чаще используют жесткую, т.к. она способна дольше прослужить. Можно использовать и гибкие шланги, но если они выйдут из строя, то добраться к ним и заменить быстро не получится. В процессе монтажа подводки вентильный кран бачка, также как и слив из него, должен быть закрыт.

После соединения следует проверить надежность соединений. Для этого следует открыть подачу воды и начать заполнять бачок. Если имеются утечки, то устраняются. Вода может остаться в бачке.

3. Подключение к канализации. Сливное отверстие унитаза необходимо вставить в отвод канализационной трубы с помощью соответствующей гофры, но отдельные модели способны подключаться без ее использования. По окончанию соединения следует проверить герметичность системы путем пробных сливов. Чтобы сделать это потребуется временно прикрутить чашу к раме. После этого снова ее снять, она будет устанавливаться в финале монтажа.

Правильную подводку трубы канализации необходимо выполнить еще до того, как начали устанавливать инсталляцию. Диаметр трубы – 100 мм. Ее необходимо прокладывать с соответствующим уклоном. Про можете прочитать в соответствующей статье.

4. Закрытие гипсокартонными листами. Установка подвесного унитаза обязательно должна сопровождаться декоративной отделкой функциональных элементов. Для отделки санузлов необходимо приобретать водостойкий двойной гипсокартон. Он отличается большей прочностью, в сравнении с обычным. Листы требуется монтировать к металлическим профилям и непосредственно к раме унитаза. Инструкция по установке должна обладать необходимой информацией по способу раскроя с указанием точек вырезки отверстий.

Обшивка может быть выполнена двумя способами: по всей площади стены или только по плоскости инсталляции. Второй метод предполагает образование небольшой полочки над чашей, которая может быть использована для размещения необходимых предметов.

В последующем установленный барьер отделывается плиткой или панелями совместно с остальной площадью помещения.

5. В завершение необходимо провести установку унитаза на инсталляцию, а именно чаши. Ее следует навесить на соответствующее место с помощью двух креплений.

6. Последним, наиболее простым этапом является установка кнопки смыва. Они бывают пневматическими и механическими. Процесс не сложный, т.к. все уже должно быть подведено к необходимому проему в стене. Механическая кнопка устанавливается с помощью специальных штифтов с последующей их регулировкой. Для пневматической же следует только подсоединить соответствующие трубочки все готово.

В процессе деятельности необходимо особо контролировать процесс монтажа рамы-инсталляции,
т.к. именно от правильности будет зависеть ход дальнейшей установки. Разобраться, как установить инсталляцию для унитаза на самом деле не сложно. Достаточно следовать рекомендациям инструкции по установке, а в дополнение посмотреть соответствующее видео о процессе и все у вас получится.

Подвесные сантехнические устройства постепенно обретают популярность, особенно среди владельцев малогабаритных санузлов. Однако не всем по душе подвесные унитазы – внешне они кажутся неустойчивыми и ненадежными. Это впечатление обманчиво, ведь осуществляется с использованием системы инсталляции, которая скрывается за отделочным материалом стены. Рассмотрим более подробно преимущества подвесных сантехнических объектов и ознакомимся с инструкцией по их установке.

Тип установки

Выделяют несколько вариантов монтажа инсталляций.

  • На капитальной стене. Установка блочной системы возможна только с креплением к капитальной стене.
  • На гипсокартонной стене. На гипсокартонную стену устанавливается любая универсальная инсталляция с 4 креплениями (2 – к стене, 2 – к полу). В этом случае основная нагрузка приходится на пол. А также можно укрепить стену из ГКЛ квадратным стальным сантехническим профилем.
  • На кирпичной стене. Кирпичные стены отличаются крепостью и долговечностью – для установки на такую стену подойдут любые инсталляции. К тому же в нее можно без опасения встроить бачок скрытого монтажа.
  • С креплением к полу. Этот метод используется в случае невозможности монтажа конструкции к стене. Для этого метода крепления используется особая усиленная самонесущая рама. А также такие рамы имеют большие опорные площадки для оптимального распределения нагрузки по полу.

Этап №3: Монтаж биде в инсталляцию

После того, как каркас закреплен и все трубы подведены, остается только установить само биде в инсталляцию. Этот этап включает в себя три главных шага:

  1. Монтаж смесителя и его подключение к источнику водоснабжения. Смеситель нужно устанавливать за пластиной металлоконструкции, а вот его регулировочный механизм следует вывести наружу инсталляции через специальные отверстия. Если смеситель автоматический, не забудьте подключить к нему силовой кабель электросети.
  2. Установка сифона и отводной трубы с подключением последней к канализационному выводу.
  3. Фиксация биде к каркасу. Монтаж выполняется с помощью шпилек, которые идут в комплекте инсталляционной системы – закрепите их к каркасу, а уже потом на них навесьте биде. Расстояние между шпильками может быть 18 см или 23 см – шаг между креплениями зависит от габаритов биде. Учитывайте, что сантехника должна быть поднята над уровнем пола не более, чем на 43 см.

Монтаж сантехники

Завершается установка инсталляции финальной облицовкой каркаса гипсокартоном или пластиковыми панелями с последующим декоративным оформлением зашивки.

Как видите, инсталляция для биде имеет массу достоинств: она эргономична, практична, эстетична, функциональна. А главное – монтаж конструкции можно выполнить даже своими руками. И вышепредложенная поэтапная инструкция со схемой подключения в этом деле станут для вас лучшими помощниками – возьмите их на вооружение, если хотите получить надежный и долговечный фиксатор для своего биде.

Инструкция по установке инсталляции

Арматура Geberit крепится к основанию унитаза с использованием отводной трубы, подсоединяемой к нему под углом 90 градусов. Это проверенная надежная конструкция. В набор входит заслонка, закрывающая стык и манжетка декоративная для трубы. Хотя внутренний механизм и находится в стене. Доступ к сливной конструкции возможен через панель смыва.


Несмотря на внешнюю изящность, конструкция способна выдерживать большой вес

Установка блочной инсталляции

Для установки потребуется инструмент:

  • перфоратор;
  • ключи нужных размеров;
  • маркер.

Процесс установки состоит из нескольких шагов:

  1. Выбирают место. В стандартном санузле это ниша, где расположены стояки. Если они металлические, лучше заменить на пластик.
  2. Выполняют разметку.
  3. Измеряют высоту. Отмечают места для дюбелей, взяв размеры из инструкции.
  4. Проделывают отверстия перфоратором и забивают дюбели.

    Процесс подключения к коммуникациям

  5. Прикручивают бак для слива.
  6. Проверяют, все ли прокладки на месте, подключают воду.
  7. Вкручивают штифты в отверстия, проделанные ранее.
  8. Фиксируют сливной шланг хомутами.

Установка рамной инсталляции

Технология установки унитаза с рамной инсталляцией следующая:

  1. Собирают каркас. В окончательном виде конструкция будет иметь высоту от 1,3-1,4 м. Ширина подбирается под конкретную модель.
  2. Крепят сливной бак, при этом кнопка для слива должна располагаться на высоте 1 м от пола, унитаз — 0,41-0,45 м, выход в канализацию — около 0,25 м.

    Крепление сливного бака

  3. Устанавливают конструкцию с обязательным соблюдением горизонтальности, для чего раму прикладывают к стене и отмечают, где разместится крепеж. Выполняют отверстия, крепят раму к полу.
  4. Подводят водопроводную трубу к сливному баку.
  5. Соединяют выпуск унитаза со стояком.
  6. Проверяют герметичность соединений.
  7. Зашивают раму гипсокартоном, предварительно закрыв все отверстия и закрутив штифты для фиксации унитаза в раму.

    Создание гипсокартонного короба

  8. Отделывают гипсокартон кафелем.
  9. Устанавливают унитаз, выждав недели полторы, пока кафель схватится.
  10. Герметизируют стыки и испытывают, спустив воду.

Совет: когда подключаете сливной бак, не используйте гибкий шланг. Он недолговечен, а для замены придется разрушать стену.

Особенности инсталляции Геберит

Инсталляция Геберит

Инсталляция Геберит выпускается в двух типах конструкций и трех товарных линиях. Блочная предназначена для монтажа в нише капитальных стен. Рамная состоит из прямоугольного стального каркаса и комплектующих. Может крепиться в любом месте.

Система Geberit для WC  выпускается в трех разновидностях: «Sigma», «Omega» и «Delta».

Сигма – линия премиальная. Потребителю предлагается широкий спектр дизайнерских решений клавиш: от прочного пластика до позолоты.  Delta – бюджетное предложение с ограниченным набором кнопок, по функциональности особых отличий нет. Инсталляция для унитаза Геберит Omega предназначена для установки под окно в частных домах со скатной крышей.

Серии Delta и Sigma выпускаются в разных вариантах: ультратонкая 8 см, стандартная 12 см, для лиц с ограниченными возможностями. Модификация Plattenbau  предназначена для панельных домов.

Вся продукция Геберит отличается следующими достоинствами:

  • экономит площадь в санузле;
  • позволяет произвести монтаж в любом удобном месте;
  • возможность подбора для любой квартиры и частного дома.

Инсталляцию можно приобрести в комплекте с унитазом.

Инсталляция унитаза схема. Устройство и виды подвесных унитазов

Конструкции подвесных унитазов аналогичны напольным . Они состоят из чаши с выпуском и бака с механизмом подачи воды и слива. Принципы их работы абсолютно одинаковы. Главное отличие в том, как элементы конструкции размещаются при монтаже и какие в связи с этим имеют особенности.

Составные элементы подвесного унитаза:

  • Инсталляция – это стальная рама, которая крепится в пол и стену. Она удерживает чашу и бак.
  • Чаша – видимая часть конструкции, от напольного отличается формой. Занимает только площадь стены, пространство пола остается свободным.
  • Бак – встраивается в раму. Имеет плоскую форму. Производится из качественного пластика.

В комплекте к конструкции прилагаются все крепежные элементы и уплотнители.

Инсталляции для монтажа сантехнических устройств бывают двух видов:

  1. Блочные . Компактные конструкции, которые устанавливаются на стену. Отличаются относительно невысокой ценой. Требуют надежного основания. Крепить их можно исключительно на несущую стену. Размеры стандартные: ширина – 50 см, высота – 100 см, глубина – 10-15 см. Объем сливного бака – 3-5 литров.
  2. Рамные . Конструкции большего размера. Устанавливаются на пол и фиксируются крепежами к полу и стене или только к полу. Считаются более надежными, при этом они дороже. Стандартные размеры: ширина – 50-60 см, высота – 80-140 см, глубина – 15-30 см. Объем бака – 6-9 литров.

Подвесные унитазы также отличаются видом чаши. По форме они могут выглядеть как напольные со срезанной ножкой, бывают круглые, яйцевидные, квадратные и прямоугольные. Можно встретить чаши разных размеров, для удобства их объединяют в условные группы:

  • Компактные или укороченные (до 50 см в длину);
  • Средние (длина как у стандартных напольных моделей – 50-60 см);
  • Увеличенные (до 65-70 см в длину).

Некоторые чаши отличаются улучшенной конструкцией или расширенной функциональностью:

  • Безободковая. Выступ или ободок в верхней части чаши у таких моделей отсутствует – это в некоторой степени делает устройство более гигиеничным и облегчает уход.
  • С функцией биде. В бортике таких устройств установлена форсунка, которая выдвигается и обеспечивает подачу воды для гигиенических процедур после туалета.
  • С подсветкой. Эта функция делает возможным использование унитаза в темноте, она срабатывает от сигнала датчика движения.

Для изготовления подвесных чаш используются те же материалы, что и для напольных: фарфор, фаянс, металл, пластик, стекло. Некоторые производители делают из подвесных унитазов настоящие дизайнерские объекты: наносят рисунки, окрашивают чаши в яркие цвета, придают им необычную форму.

Основные виды поломок и как их избежать

Могут возникнуть следующие проблемы:

  • Протечка сливного бака. В этом случае нужно проверить правильность монтажа уплотнительных прокладок.
  • Протечка унитаза. Стыки, скорее всего, плохо покрыты герметиком. Необходимо зачистить швы и повторно воспользоваться силиконом.
  • Шатание унитаза. Чтобы решить проблему, нужно подтянуть крепеж.
  • Застой в сливе канализации воды. Уклон труб не соответствует рекомендуемому в 45 градусов. Придется произвести демонтаж и передку угла наклона.

Лучше доверить монтаж и исправление проблем специалисту во избежание ошибок.

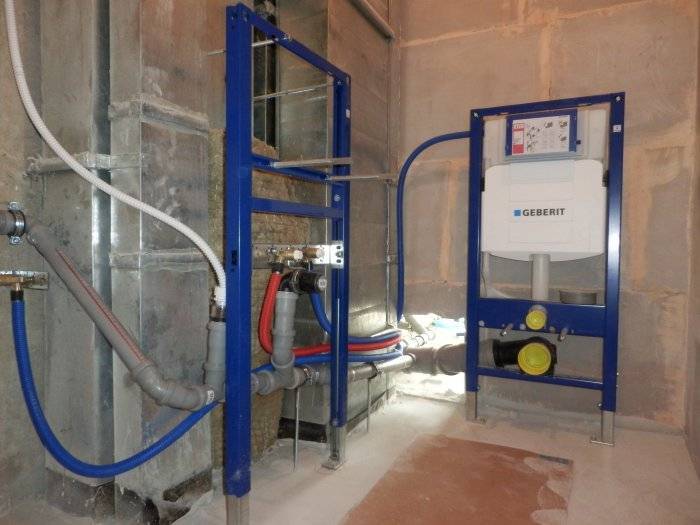

Применяется инсталляция Geberit для скрытого подключения навесной сантехники к водопроводу, электричеству, канализации дома. Инсталляция может содержать смывной бачок, патрубки, штуцеры для подключения к инженерным системам здания, клавиши смыва, смесители для форсунок встроенного в унитаз биде.

Система инсталляции представляют собой комплект профилей, жестко соединенных между собой в единую рамную конструкцию с возможностью регулировок пространственного положения отдельных элементов. Инсталляция используется для крепления на ней подвесной сантехники, скрытой подводки к унитазам, писсуарам, биде, раковинам коммуникаций ХВС и ГВС, канализации, электрики.

Швейцарский производитель Geberit выпускает инсталляции для крепления следующих видов сантехники и приспособлений:

  • унитазы и ;
  • писсуары, биде;
  • умывальники, сливные, кухонные раковины;
  • ванны, душевые системы;
  • душ с канализацией в стене;
  • опоры, поручни для инвалидов.

Рамная конструкция отстоит от стены на некотором расстоянии или монтируется островом, обшивается снаружи листовым материалом. Это позволяет спрятать внутри нее трубы, кабели, гибкие рукава, прочие элементы инженерных систем.

У пользователей часто возникает путаница с названием инсталляций Геберит. Правильным названием каркасной конструкции считается Geberit Duofix. Однако производитель изначально использует несколько вариантов ее комплектации монтажными элементами для конкретного сантехнического оборудования. Поэтому в названии появляются другие наименования его продукции. Расшифровывается маркировка рамной конструкции следующим образом:

Другими словами, в рамных конструкциях систем инсталляции может изменяться расстояние между вертикальными стойками и горизонтальными поперечинами. Каркас может усиливаться двумя боковыми стойками для фиксации поручней для людей с ограниченными возможностями.

Каркасная конструкция с креплениями поручней для инвалидов.

В отдельно стоящих инсталляциях стойки обычно усиливаются дополнительными элементами. Клавиша смывного бачка может выходить на переднюю поверхность конструкции или располагаться сверху или на торце.

Как собрать рамную модель для подвесного унитаза?

  • Из комплектующих материалов собирается каркас, на который крепится бак
    . Отрегулировать высоту, положение по горизонтали и вертикали можно при помощи входящих в комплект кронштейнов и винтов, закрепленных на каркасе.
  • Готовое изделие будет достигать почти полтора метра в высоту. При этом его компоненты будут находиться на следующей высоте от уровня пола по стандарту:

В случае использования нестандартных сантехнических средств данные величины можно скорректировать так же, как и расстояние между проушинами стульчака. Для продления срока службы профессионалы рекомендуют заменить металлические стойки пластиковыми при наличии соответствующего размера.

Схема сборки рамной модели

Разметка и монтаж рамной модели

Подключение бачка и канализации

Подсоединение унитаза

  • Не забывайте, что высота рамы и соответствие горизонтали варьируется винтами, а проверяют качество выполнения строительным уровнем.
  • Затем потребуется подключить водопровод при помощи гибкого шланга, а к выходному отверстию из канализации – соответствующую комплектную арматуру. При необходимости ее можно заменить гофрированным аналогом, после чего провести окончательную проверку на герметичность соединений.

Особое внимание уделите качеству гибких шлангов

В завершение следует заглушить отверстия и установить монтажные штифты.

Плюсы

  • Установка биде с использованием инсталляции экономит пространство, позволяя использовать биде в небольшой ванной комнате.
  • Большинство инсталляций отличаются универсальностью и подходят под любые подвесные биде. При этом перекладины можно переставлять по высоте, а благодаря наличию в комплектации кронштейнов конструкция может монтироваться и в углу.
  • Все коммуникации будут скрыты от глаз, не ухудшая дизайн помещения. Кроме того, устройство облегчает уборку санузла.
  • Инсталляционные системы очень долговечны и отличаются высокой прочностью. Они выдерживают нагрузку до 400 килограмм.

Способы монтажа и подключения

Монтаж конструкции

Способы монтажа зависят от типа конструкции. Для установки блочной и рамной инсталляции требуется маркер, набор сантехнических ключей, перфоратор.

Процесс установки блочного варианта состоит из следующих шагов:

  1. Определить место установки. Для стандартного санузла это ниша со стояком или стена, за которой он расположен. Предварительно стояк или отвод к нему нужно заменить на металлопластиковый.
  2. В соответствии с размерами рамы сделать разметку.
  3. Отметить высоту для крепления дюбелей. Точные размеры обозначены в инструкции.
  4. Перфоратором сделать отверстия в стене и закрепить дюбели.
  5. Смонтировать сливной бачок, подключить шланг и затянуть необходимые крепления.
  6. Подключить воду.
  7. Проверить, как набирается вода и идет смыв в унитаз.

Рамную инсталляцию монтируют следующим образом:

  1. Собрать каркас. В готовом виде рама будет иметь высоту от 1,3 до 1,4 м.
  2. Закрепить бачок. Кнопку слива разместить на высоте 1 м от пола, настенный унитаз – на высоте до 0,45 м, канализационный отвод – на высоте 0,25 м.
  3. При установке использовать уровень, иначе нарушится система слива. По уровню выставить вертикаль, разметить отверстия для крепления рамы.
  4. Перфоратором проделать отверстия для крепежа. Монтировать раму на дюбеля к полу и к стене.
  5. Подвести водопровод к сливному бачку.
  6. Соединить стояк с выпуском унитаза.
  7. Затянуть крепления, проверить герметичность.
  8. Вырезать по размеру гипсокартон для закрытия рамы.
  9. Закрепить гипсокартон и произвести финишную отделку кафелем или другим материалом.
  10. Навесить унитаз.

Эксплуатировать установленную конструкцию можно через неделю.

Схема инсталляция геберит. Схема подключения скрытого бачка геберит. Инсталляция Geberit: применение и все тонкости монтажа своими руками

Изделия Geberit, спроектированные для скрытого монтажа, прослужат вам долгие годы благодаря высокому качеству и надежности

Сантехнические работы
всегда вызывают немало сложных вопросов даже у мастеров, которые годами занимаются подобной деятельностью. Примером служат новомодные приспособления, такие как инсталляция Geberit. Особые проблемы возникают, если инструкция отсутствует или она на непонятном языке. Поэтому смотрим дальше и учим основы.

  • Особенности конструкции
  • Подготовка
  • Как собрать рамную модель для подвесного унитаза?
  • Как собрать блочную модель?
  • Завершение установки
  • Выводы

Мозаика в интерьере гигиенической комнаты

Особенности конструкции

Данная конструкция достаточно нова и появилась в современном быту совсем недавно благодаря подвесным унитазам . Она представляет собой набор взаимосвязанных деталей, скрываемых за созданной собственноручно декоративной стеной на основе гипсокартона. Благодаря особой структуре она позволяет надежно закрепить сантехнику и без проблем подсоединить ее к водоснабжению и канализации, а самое главное – заменит традиционный громоздкий, неудобный в использовании сливной бачок
.

Совет!
Подобные изделия выпускаются серийно, поэтому переживать, что не найдется каких-то деталей при ремонте, не стоит, тем более что в комплект поставки входит все самое необходимое.

Существуют несколько выпускаемых модификаций, и каждая имеет свои индивидуальные технические особенности, но принцип их работы одинаков. Главным их различием является тип. Он бывает:

  1. блочным;
  2. рамным.

Скрытая система инсталляции

  • Первый тип имеет один существенный недостаток, поскольку монтировать его можно исключительно на капитальные или несущие стены. Сделать это в санузле
    , находящемся в центральной части дома
    или квартиры
    , невозможно.
  • Второй тип лишен этого недостатка, но имеет некоторые оговорки при закреплении.

Помимо этого, встречаются варианты, отличающиеся по внешнему виду, которые позволяют поставить унитаз
не у стены, а в углу туалетной комнаты .

Подвесные унитазы на сегодняшний день очень популярны

Узнать тот или иной вариант в продаже просто: блочный лишен раздвижной рамы и состоит исключительно из таких компонентов, как:

  1. арматура;
  2. крепежные элементы;
  3. декоративная фурнитура.

Выбирайте крепление в зависимости от места, где планируете установить сантехнику.

Подготовка

Прежде чем начать основной процесс, необходимо подготовить рабочее пространство и обзавестись соответствующими инструментами. Вам пригодятся следующие:

  • перфоратор;
  • шуруповерт
    со сверлами (в том числе по бетону);

Монтаж инсталляции лучше доверить профессионалам

  • строительный уровень;
  • рулетка;
  • гаечные ключи соответствующего размера;
  • нож и болгарка с насадками для резки гипсокартона;
  • шпатель;
  • маркер.

Дерево в интерьере туалетной комнаты

Стильная ванная комната, совмещенная с туалетом

Из дополнительных расходных материалов пригодятся:

  1. дюбеля, устанавливаемые в монтажные отверстия;
  2. силиконовый герметик;
  3. монтажная пена;
  4. шурупы для ГКЛ;
  5. финишная шпаклевка
    .

Если процедура проводится в жилом помещении, прежде всего нужно демонтировать старый стульчак и снять облицовку со стен .

Демонтаж старого унитаза

Снятие старой облицовки стен

Следующим шагом может стать перемещение канализационного отверстия в соответствии с задуманной планировкой и дизайном помещения . Этого можно добиться, используя специальные приспособления – адаптеры, изготовленные из пластика.

Возможные проблемы

Основной проблемой при монтаже инсталляций Grohe является завышенный строителями уровень канализационной системы. Особенно актуально это для новостроек, вместо 23 см от напольного покрытия до оси канализационного патрубка, входящего в комплект производителя рамной конструкции здесь получается 27 – 30 см.

В этом случае используется дополнительный фитинг – тройник 45°:

  • он монтируется в горизонтальную линию системы водоотведения;
  • вращением по часовой стрелке или в обратную сторону высоту отверстия для подключения штатного патрубка инсталляции можно регулировать в широком диапазоне.

Однако необходимо учесть, что при вращении от стены увеличивается расстояние между ограждающей конструкцией и унитазом. То есть, инсталляция отодвинется от стены дальше проектного значения.

Проблема коротких шпилек из штатного комплекта Grohe для фиксации рамы к стене упорами решается за счет наращивания их резьбовыми шестигранными муфтами, как на нижнем фото.

Таким образом, компания Grohe выпускает системы крепления подвесной сантехники предельно простой конструкции. Чем облегчает домашнему мастеру их самостоятельную установку. Требуется минимальное количество инструмента, достаточно начальной квалификации в выполнении домашнего ремонта.

Что особенного в инсталляции Geberit

Компания производит продукцию на 8 линиях, среди которых одна эксплуатируется полностью для систем инсталляции. Наибольший ассортимент инсталляций отнюдь не рекламный ход производителя. Это факт, свидетельствующий о стремлении Geberit отвечать любым потребностям клиентов.

Компания разрабатывает все новые и новые модели сантехники, которые позволяют:

  • максимально экономно использовать пространство помещений;
  • сокращать расходы на водопотребление;
  • воплощать любые идеи дизайнеров.

Инсталляция становится все более популярным предметом сантехники и вытесняет из квартир и домов традиционные сливные баки унитаза. В туалетных комнатах практически всех современных бизнес-центров, автовокзалов и торговых центров устанавливается системная инсталляция.

Это указывает на надёжность конструкции. В противном случае в местах общественного пользования она бы не была столь востребованной. Geberit производит комплекты подвесных унитазов с инсталляцией Geberit, подходящие для размещения в любом месте помещения, в том числе под окном.

Это возможно с инсталляционными рамными установками высотой до 82 м. Производитель учитывает, что не всегда допустима установка инсталляции с креплением к капитальной стене. Вот почему Geberit  выпустила линейку конструкций Delta.

Ее модели оснащаются усиленными нижними опорами. Подобная система может быть установлена  в любом месте комнаты, даже может встраиваться в гипсокартонную обшивку. У инсталляций Geberit Delta нет дизайнерских излишеств, которые сделали бы продукцию дороже.

Вот почему серия может относиться к эконом-классу. Притом подобная экономия нисколько не влияет на качество выпускаемой Geberit сантехники. Хотя у продукции бренда швейцарское происхождение, она производится Geberit с учётом потребностей местных рынков.

Эта линейка сантехники дает возможность монтировать инсталляцию в стену с сантехническими шахтами, вблизи которой протянуты канализации водопровода или канализации.

Коллекция «Платтенбау» в России представлена в трёх модификациях: Delta; Sigma и Omega. Первый вариант без дорогостоящих излишеств доступен покупателю со средним уровнем доходов.

Рама из стали держит нагрузку до 400 кг и оснащается выдвигающимися опорами длиной 20 см. У 9-литрового бака двойной сливной механизм: первый для слива на 3−4 л и второй для слива на 7−9 л. Такая конструкция позволяет существенно экономить на водопотреблении.

Покрытая хромом белая или глянцевая кнопка двухсекционная: каждая кнопка соответствует своему типу слива. У модели инсталляции упрощен механизм устранения отказа бачка.

Добраться до неисправности очень просто – стоит лишь снять смывную кнопку для инсталляции Geberit и получить доступ к специальному окошечку.

Скрытая инсталляция для подвесного унитаза

Линейка продуктов Geberit Duofix предназначена для монтажа инсталляции в перегородках из гипсокартона и в случае установки подвесного унитаза. С таким сантехническим изделием намного проще убираться в ванной комнате – мыть пол ничто не мешает.

К тому же в данном варианте нет унитазной ножки, вокруг которой главным образом скапливается пыль. Систему скрытого слива дополняет огромный выбор монтажных модулей и клавиш для инсталляции Geberit.

Поэтому можно с легкостью оборудовать туалетную комнату для пользователей с ограниченными возможностями.

Крепёжные элементы дают возможность монтировать унитаз так, чтобы нагрузка распределялась равномерно на пол и стойки сбоку. Вот почему не стоит опасаться, что подвесной унитаз упадет – это исключено.

Инсталляций скрытой модификации вида Geberit Kombifix

Эта линейка продуктов ориентирована на монтаж в кирпичной кладке, а также перед ней. Элементы конструкции дают возможность крепить инсталляцию к полу или стене.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
