Какая насосная станция лучше всего подходят для частного дома?
Ключевым критерием выбора чаще всего становится цена
Однако ориентироваться исключительно на стоимости агрегата не стоит, поскольку здесь важно подобрать модель насоса, которая будет выполнять поставленные задачи в индивидуальном случае.. Компактные насосные станции подходят для установки в скважины исключительно на глубину до 20 м
Если вы рассматриваете такой вариант для более глубоких источников, он себя не оправдает.
Компактные насосные станции подходят для установки в скважины исключительно на глубину до 20 м. Если вы рассматриваете такой вариант для более глубоких источников, он себя не оправдает.
Если вы ищете насос для монтажа на глубину до 10 м, рассмотрите варианты однотрубных станций. Они стоят относительно недорого и просто устанавливается. От 10 до 20 м – это глубина, для которой лучше всего подходят двухтрубные модели
Здесь важно обеспечить, чтобы насос мог поднимать воду с указанной глубины. Ориентируйтесь на технические возможности конкретной модели или обратитесь к менеджеру за помощью в выборе наиболее оптимального насоса.
В продаже вы найдёте модели насосов, которые работают с относительно невысоким показателем шума. Их вы можете использовать даже в подвальных помещениях частного дома. Для установки на глубину свыше 20 м подходят только глубинные насосы. Они оснащены всеми необходимыми датчиками, конструктивными элементами для подъема воды с большой глубины.
Как производится подключение
Перед тем, как подключить насосную станцию к колодцу, от колодца до жилья необходимо проложить трубопровод, а для этого первым делом подготавливается траншея, которая по своей глубине должна превышать уровень промерзания грунта. Если это правило проигнорировать, то коммуникации в холодное время года будут промерзать. В качестве дополнительных мер во избежание таких последствий нередко выполняется теплоизоляция труб.
Но имеют место и другие тонкости: на дно подготовленной траншеи насыпается песчаная «подушка», толщина которой должна быть порядка 20 см. Если глубина залегания коммуникаций значительно превышает уровень промерзания почвы, то в теплоизоляции нет острой необходимости, но вполне можно использовать такое решение в качестве вспомогательной меры.
Важно: Если же нет возможности подготовить достаточной глубины траншею, то теплоизоляционный материал для защиты труб от промерзания является обязательной мерой. Со стороны дома в фундаменте нужно сделать отверстие достаточного диаметра, чтобы прошла подводящая труба
А со стороны напорного водопровода устанавливается фильтр глубокой очистки, а также запорная арматура («американка») и футорка. Для соединения с полиэтиленовой трубой используется обжимная муфта. Далее остается подключить насосный агрегат к колодцу
Со стороны дома в фундаменте нужно сделать отверстие достаточного диаметра, чтобы прошла подводящая труба. А со стороны напорного водопровода устанавливается фильтр глубокой очистки, а также запорная арматура («американка») и футорка. Для соединения с полиэтиленовой трубой используется обжимная муфта. Далее остается подключить насосный агрегат к колодцу.
В первую очередь подготавливается прочное основание (из кирпича или бетона), поверх которого настилается резиновый материал. Это позволит несколько сгладить эффект от вибраций, создаваемых устройством во время функционирования. Фиксация самого устройства на бетонном основании выполняется посредством анкерных болтов.
На конец трубы, которая будет опускаться в колодец, крепится фильтрующий элемент (сетка) с обратным клапаном, что заметно снизит риск подачи загрязненной воды потребителю. Обратный клапан же способствует постоянному заполнению насоса водой, а это важный нюанс при поддержании работоспособности устройства. Иногда для повышения надежности работы системы обратный клапан устанавливается еще и на другом конце заборного трубопровода, который подключается к насосному агрегату, но это не является правилом.
Самостоятельная установка насосной станции в колодце производится посредством полиэтиленовой трубы диаметром 32 мм. Для создания герметичных соединений помимо уплотнителя используется разводной ключ. При подключении трубы понадобится муфта (2 шт.), кран-«американка» и металлический уголок (колено). Муфта соединяет узел, включающий обратный клапан и сетчатый фильтрующий элемент, с полиэтиленовой трубой. Еще один соединительный элемент устанавливается на входе насосного агрегата, позволяя подключить трубу. Такая конструкция позволяет опустить заборный трубопровод в колодец.
Помимо оборудования для водоснабжения, может понадобится отдельный насос для полива, который имеет свои особенности.
В качестве такого насоса можно использовать насос Малыш, который зарекомендовал себя как недорогой и надежный агрегат http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/pogruzhnoj-nasos-malysh.html
Как работает и из чего состоит насосная станция
Вариантов исполнения таких устройств несколько. Все они отличаются типом используемого насосного агрегата и накопителя. Если рассматривать модель с гидроаккумулятором, то можно говорить о более высокой степени эффективности благодаря особенностям конструкции:
- мембранный бак, разделенный на два отсека перегородкой;
- реле давления, контролирующее работу устройства при значительных изменениях значений давления;
- электродвигатель;
- сам насосный агрегат;
- клеммы заземления;
- манометр;
- кабель.
Основа функционирования такого устройства – реле давления, которое срабатывает при существенных изменениях значения давления, как в меньшую, так и в большую сторону. Это позволяет сократить количество запусков оборудования и, тем самым, снижает интенсивность износа основных узлов. Если рассматривается модель, где вместо гидроаккумулятора предусмотрен накопительный бак, то в этом случае не стоит ожидать большой производительности, так как жидкость продвигается естественным образом, без принудительного воздействия на нее.
Дополнительно ко всему немалые габариты порой затрудняют установку устройства, а непосредственно сам накопительный бак в обязательном порядке монтируется выше уровня расположения насосной станции. И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. Но это происходит лишь в случае поломки датчика наполненности бака. Именно этот элемент отвечает за пуск оборудования.
Основные узлы насосной станции также описаны на видео.
Если требуется выполнить подключение своими руками насосной станции к колодцу схема будет разниться и в зависимости от вида насосного агрегата: с эжектором и без такового. Причем первый вариант существует в двух вариациях: со встроенным (отличается большей производительностью) и выносным эжектором. Особенность конструкции со встроенным эжектором заключается в возможности всасывания воды при создании разряжения. Но при этом отмечается повышенный уровень шума. Несколько менее эффективны исполнения с выносным эжектором. Самые же простые и недорогие по стоимости устройства – безэжекторные.
Со временем в колодезной воде могут появиться различного рода загрязнения. Про различные способы самостоятельной очистки колодца читайте в этом материале.
Узнайте, какие могут быть схемы водопровода в квартире или в доме и про их особенности.
Двухтрубная насосная станция
При условиях, когда необходимо поднять воду с глубины больше 8 м и имеется насосная станция с поверхностным насосом, систему необходимо доукомплектовать. Для этого на всасе насоса устанавливается специальное устройство, называемое эжектор.
В этом случае в колодец или скважину опускают две трубы различного диаметра. В большинстве случаев 32 мм труба для всаса и 16 мм труба на рециркуляцию.
В корпусе эжектора смонтировано сопло зауженного сечения. Вода по трубе с рециркуляции подается в камеру эжектора. За счет сужения скорость потока воды на выходе сопла больше, нежели в трубе на всасе. Вода создает зону повышенного давления, обеспечивая необходимый подпор на всасывающем трубопроводе. Под соплом образуется зона пониженного давления, что обеспечит подачу воды в эжектор из скважины.
Насосные станции с эжектором могут поднять воду с глубины до 30 м.
На всасывающую трубу эжектора также необходимо установить обратный клапан с фильтром грубой очистки. Подсоединить трубу с обратным клапаном к выходу всасывающей камеры.
1 — обратный клапан с фильтром; 2 — эжектор; 3 — линия всаса; 4 — труба рециркуляции
Насосные станции с выносным эжектором могут находиться на значительном удалении от источника воды — до 40 м по горизонтали, что дает возможность установки станции в доме без устройства дополнительных технических сооружений.
Для чего нужна насосная станция
Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.
Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.
Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:
- добыча воды из источника и ее подача в водопроводную систему дома;
- выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
- защита оборудования от самопроизвольного включения;
- хранение запасов воды, используемых при отключении электропитания.
Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.
Типы подключения
Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.
Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:
- Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
- На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
- С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.
В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.
При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:
- Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
- Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
- Обустройство внешней гидроизоляции из гравия.
- Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.
Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.
Первый пуск и проверка правильности установки
Для начального запуска насос следует заполнить водой. Для этого следует предусмотреть специальную заливную воронку, отсекаемую от насоса запорным краном. Более удобный вариант начального заполнения – прокачка насосной станции ручным поршневым насосом, подключаемым на выходе станции.

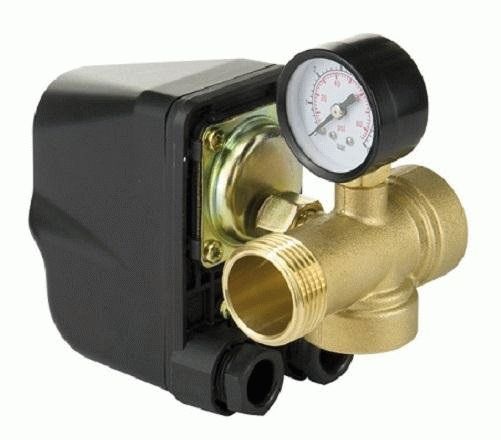

Управление насосом обеспечивает реле давления.
Оно соединено с гидравлической системой и имеет подпружиненную мембрану (сильфон), передающую давление воды электромеханической части реле. Реле обеспечивает замыкание контактов при падении давления ниже заданного (давление включения) и их размыкание при достижении давления выключения. Обычно непосредственно регулируется значение нижнего давления за счёт регулировки усилия сжатия соответствующей пружины. Вторая регулировка отвечает за перепад давления между включением и выключением насоса.
Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. При отсутствии расхода (закрытых кранах) включите станцию, и дождитесь её выключения. Манометр покажет давление отключения. Откройте водоразборный кран (удобнее – рядом со станцией), потихоньку стравливайте давление. В момент включения станции зафиксируйте давление включения. Если измеренные значения вас не устраивают, снимите крышку реле давления и регулируйте величины давлений вращением соответствующих гаек.
При начальной установке станции и при её эксплуатации необходимо поддерживать реальные значения параметров в рабочем диапазоне, указанном в паспорте станции. Не рекомендуется за счет повышения давления на реле заставлять насос работать, что называется, на износ. При таком режиме обычно уменьшается время между запуском и остановкой насоса. При существенном завышении задаваемого давления насос может перейти в режим вообще без выключения, это означает, что мощности насоса недостаточно для создания заданного давления.
Для определения имеющегося давления используется простой шинный манометр. Естественно, перед проверкой манометром и установкой станции проверьте ниппель. Если воздух из него не пытается выходить, то возможны неисправность и ниппеля, и самой мембраны. Обязательно учитывайте, что измерять давление воздуха имеет смысл только при отсутствии давления воды в мембране, для чего необходимо стравить его при отключенном насосе.
Предустановленное давление воздуха должно быть чуть-чуть выше давления включения насоса. Тогда к моменту запуска в баке ещё останется небольшое количество воды.
Обратный клапан обеспечивает движение воды в системе только в одну сторону. Автоматика насосной станции контролирует давление или наличие расхода в напорной части водопровода. Это означает, что обратный клапан всегда следует устанавливать так, чтобы давление в месте установки автоматики не могло самопроизвольно понизиться. В зависимости от конкретных условий обратный клапан можно установить непосредственно на входе насосной станции или на конце водозаборной трубы, опускаемой в колодец. Иногда устанавливают в обеих точках.
При пуске насос обязательно должен быть заполнен водой. Это тоже следует учитывать, выбирая место для установки обратного клапана. Для защиты насосной станции от песка на водозаборной линии иногда устанавливают фильтры. На конце водозаборной трубы часто монтируется обратный клапан, объединенный с сеточным фильтром в один блок. Станции с поверхностными насосами иногда поставляются с верёвочным фильтром на входе. Конечно, надо следить за его состоянием, по мере засорения глубина всасывания будет постепенно падать.
Видео-ролик о подключении станции
В сюжете представлена необходимая для наглядности информация. Как собрать станцию, а также как правильно подключить ее к скважине.
Установка кессона
Кессонная яма является одним из методов обвязки. Предполагается, что оборудование и оголовок будут спрятаны. В грунте копается приямок, где размещается верхняя часть обсадной трубы.
Схема реализуется несколькими способами:
- Кессон из металла. Сталь сейчас является довольно дорогим материалом, но она позволяет добиться хорошей герметичности. Снаружи необходимо нанести состав от коррозии. Сборку можно выполнить самостоятельно без привлечения спецтехники. Потребуется только сварочный аппарат.
- Железобетонные кольца. Монтаж осуществляется довольно быстро. Но такое обустройство не позволяет добиться хорошей гидроизоляции. Нужно всего одно или два кольца, которые затем накрываются бетонной крышкой с люком. На дно стелется каркас из арматуры и заливается бетоном.
- Кессон из пластика. Это лёгкий и долговечный материал, который может разрушиться только от механического воздействия. Конструкция полностью герметична.
Самые распространённые ошибки при подключении насосных станций
Чтобы вы не допустили ошибок, а насос смог отлично работать с заявленной производительности, важно исключить все потенциальные ошибки. Рассмотрим несколько правил, которые чаще всего игнорируют владельцы частных домов при установке насосных систем:
неправильная длина трубопровода. В системе необходимо обеспечить достаточную длину для функционирования насоса. Если система трубопровода будет немного длиннее, это не доставит никаких проблем. Если же вы неправильно рассчитаете длину, потребуется её увеличивать. Это стоит дорого и влияет на герметичность системы;
все соединения должны быть прочными. Используйте специальные инструменты для плотного закручивания резьбовых соединений
В противном случае вы не сможете гарантировать герметичность системы, что приведет к течи во время эксплуатации;
важно контролировать давление в гидроаккумуляторе. Если оно понижено, воспользуйтесь насосами для его стабилизации.
После подключения обязательно нужно сделать тестовый запуск насосной станции. Он предусматривает подключение всей системы. Запускать двигатель нужно только при перекрытых запорных вентилях. В результате из системы должен выйти весь воздух, после чего вода сможет бесперебойно проходить по системе трубопровода.
Эффективность и производительность насосной станции зависит не только от выбора модели, но и от соблюдения условий подключения, эксплуатации.
Важные нюансы
Крепёж обратного клапана с трубопроводом осуществляется посредством латунного фитинга. Он должен быть оснащён забивной втулкой, наличие которой дает возможность не допустить сжатие труб, а также позволяет компенсировать чрезмерное напряжение, возникающее из-за компрессионного фитинга. Он, как и остальные фиксирующие детали, должен быть высококачественным, а также способным выдерживать большую нагрузку на растяжение. Если проигнорировать эти моменты, то труба может с легкостью выскочить. Для фиксации ее другого края с выходом на оголовке применяется идентичный фитинг, изготовленный из латуни.
На полках магазина можно найти электрический кабель, который предназначен для погружного насосного аппарата. Именно ему стоит отдать предпочтение. Категорически запрещено покупать низкокачественные материалы. Силовой кабель крепится благодаря пайке, а не скрутке. Муфтой можно скрыть места крепежа.
Пластиковые хомуты помогут закрепить кабель и трос. Они монтируются через 2-3 метра. Благодаря этому удается не допустить непреднамеренного запутывания во время опускания в шахту. Если они отсутствуют, запасным вариантом может стать изолента
Вне зависимости от кабельного сечения важно обеспечить соответствие производственным рекомендациям, которые прописаны в насосном паспорте. Насос подвешивается исключительно на трос, изготовленный из стальной нержавеющей основы
Остальные материалы подвержены коррозии и не смогут долго проработать в условиях постоянного контакта с водой.
Часто допускаемые ошибки
При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:
- Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
- Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
- Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.
Фильтрационная система на станции
Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.
Пуск станции в эксплуатацию и тестирование
Первый пуск после монтажа или восстановление работоспособности системы после длительного «сухого» прост, хотя и требует определенных манипуляций. Цель ее — заполнить систему водой до первого включения в сеть.
Это несложная процедура, не требующая особенных навыков. На насосе есть пробка, которую следует отвернуть
В отверстие вставляют простую воронку, через которую и заполняют систему — важно залить питающую трубу и насос с гидроаккумулятором. На этом этапе требуется немного терпения — важно не оставить пузырьков воздуха
Заливают воду до горловины пробки, которую потом снова закручивают
Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова
Заливают воду до горловины пробки, которую потом снова закручивают. Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова.
Чтобы было понятнее как проводить тестирование насосной станции, мы подготовили для вас 2 галереи.
Часть 1:
Галерея изображений Фото из
Фитинги (элементы для соединения водопроводных труб или шлангов с агрегатом) в комплекте не присутствуют, поэтому их приобретаем отдельно
К верхнему отверстию гидроакумулятора подключаем трубу, по которой вода пойдет к точкам разбора в доме (душ, унитаз, мойка)
К боковому отверстию также посредством фитинга подключаем шланг или трубу для забора воды из колодца
Не забываем конец водозаборной трубы оснастить обратным клапаном, обеспечивающим стабильную работу и необходимое давление
Перед заливкой воды в трубу проверяем герметичность всех соединений – плотность прилегания фитингов и качество закручивания накидных гаек
Чтобы протестировать качества насосной станции, заполняем резервуар чистой водой. При установке насоса у колодца проверяем, позволяет ли уровень воды использовать насос
Перед началом работы через специальное отверстие вливаем в насосное оборудование 1,5-2 л воды
Шаг 1 – установка насосной станции на выбранное место
Шаг 2 – монтаж фитинга системы подачи воды
Шаг 3 – подключение системы, обеспечивающей дом водой
Шаг 4 – подключение трубы, ведущей в колодец
Шаг 5 – установка обратного клапана на конце трубы (шланга)
Шаг 6 – проверка герметичности системы в сборе
Шаг 7 – заполнение емкости водой (или проверка уровня воды в колодце)
Шаг 8 – набор воды для создания нужного давления
Часть 2:
Галерея изображений Фото из
Чтобы станция заработала, осталось подключить электропитание. Находим шнур питания, разматываем его и вставляем в розетку 220 В
Не забываем нажать на клавишу «Пуск», которая обычно находится на боковой части корпуса
Включаем реле давления, чтобы заработал насос, и ждем, когда стрелка манометра достигнет нужной отметки
Когда давление в гидроакумуляторе достигает нужной отметки, он автоматически отключится
Для проверки правильного функционирования насосной станции включаем один из кранов, например, в ванной или на кухне
Следим за работой насосной станции, обращаем внимание на скорость подачи воды, силу напора, производительность
Когда вода в резервуаре (или в колодце) заканчивается, автоматически включается защита от «сухого хода» и насос прекращает работать
Шаг 9 – опускание конца шланга в воду
Шаг 10 – подключение станции к системе электропитания
Шаг 11 – введение в рабочее состояние посредством нажатия на кнопку
Шаг 12 – пуск реле давления
Шаг 13 – гидроаккумулятор набирает заданное давления
Шаг 14 – открывание крана в точке подачи воды
Шаг 15 – проверка функциональности станции
Шаг 16 – автоматическое отключение при «сухом ходе»
Каким должен быть хороший насос
Выбор подходящей насосной установки является залогом успешного монтажа всего оборудования, поэтому к данному вопросу потребуется подойти с максимальной ответственностью. Погружной центробежный насос – наиболее подходящий выбор, так как вибрационные разновидности нередко вызывают в скважине колебания, приводящие к нарушению целостности почвы и обсадной трубы. Это особенно небезопасно для ям, смонтированных на песочной основе (они отличаются меньшей устойчивостью).
Не менее важным показателем служит мощность. Она должна соответствовать скважинной производительности. Помимо этого, необходимо учитывать глубину погружения (если установка рассчитана на 50 метров, то она может обеспечивать напор с 60-метровой глубины, но быстро придет в негодность). Еще одним фактором риска можно назвать качество бурения. Если вы доверите работу профессионалам, траншея будет выносливее и устойчивее (ей не страшно внешнее разрушающее действие). Если вы решились выполнять эту задачу своими силами или при помощи неопытных людей, то стоит взять не только центробежный насос, но и специальные скважинные модели. Они значительно лучше переживают нагрузку, возникающую вследствие перекачки воды, которая нередко содержит мусор и примеси.
Также стоит учитывать такой показатель как диаметр. Нужно, чтобы он соответствовал габаритам обсадной трубы
Для полноценного функционирования оборудования важно уделить время и особенностям электропитания. В этой ситуации можно одинаково применять одно- и трехфазные системные установки
Увеличение расстояния от трубы до насоса благоприятно сказывается на общем функционировании.
