Отрезной станок: обзор и реализация самодельных решений по металлу и дереву, конструкции, чертежи, нюансы

Зачем делать станок из УШМ

Существует несколько причин чтобы делать такую приставку для болгарки самостоятельно.

• Самостоятельное изготовление позволит сэкономить деньги на покупку. Такой девайс не является сложным, поэтому его изготовление не потребует много затрат.
• Выполненный своими руками станок подгоняется для каждых условий индивидуально. Это позволяет сделать оригинальные крепления к столу. А также индивидуальную установку режущей части, которая позволит монтировать УШМ разных размеров.
• К такому оборудованию также можно изготовить отдельные приставки, которые позволят затачивать пилы или использовать диски по дереву.
• Допускается установить регулятор оборотов, что поможет облегчить многие работы в будущем.

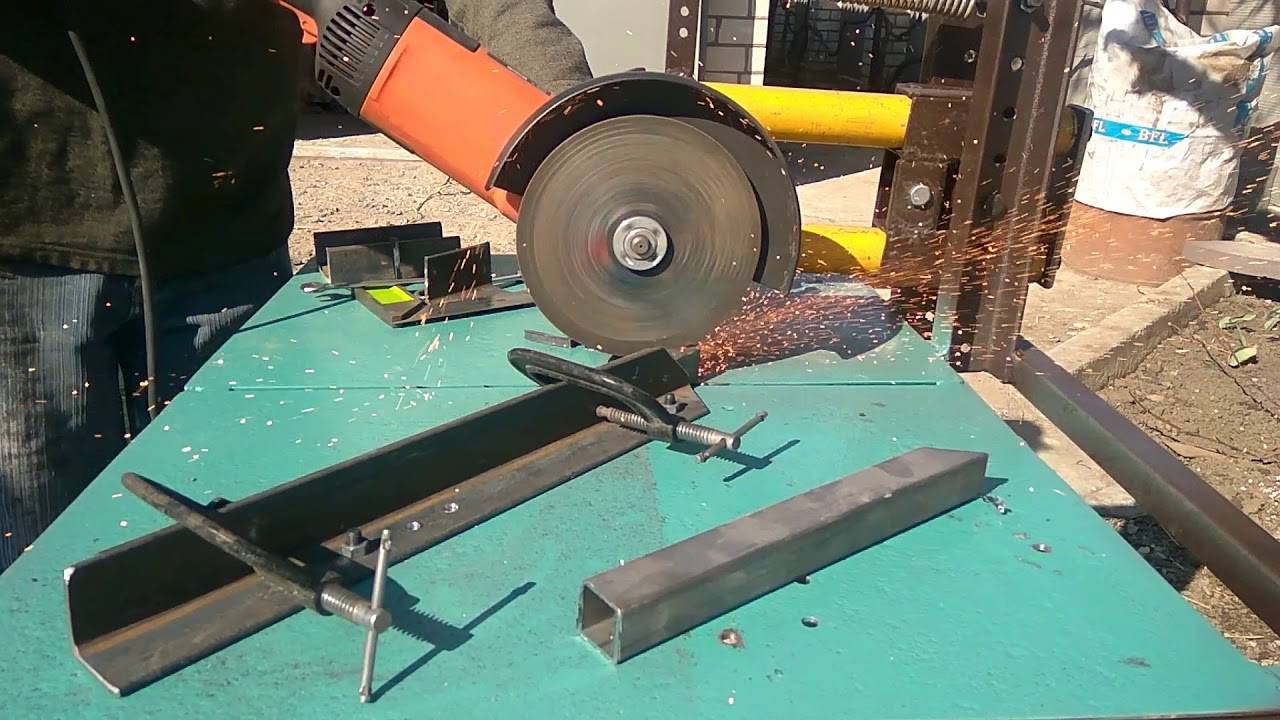

Направление искр при разрезе металла

Какие достоинства и недостатки есть у самодельных станков из болгарок

Есть у рассматриваемых самоделок некоторые достоинства и недостатки, о которых также нужно знать каждому, кто задался целью сделать отрезной станок из УШМ. К достоинствам можно отнести:

1. Имея в гараже стационарный станок, можно быстро, а главное качественно разрезать разные материалы
2. Получение качественного и ровного реза, что делает устройство совершенным
3. Дешевизна — если есть болгарка, то затраты на изготовление станка будут минимальными

Теперь выясним, какие есть недостатки у рассматриваемого самодельного устройства:

• Низкая надежность — даже при самом грамотном подходе, не исключается вероятность того, что человек может получить разные травмы только по причине работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитном обмундировании
• Сложность транспортировки устройства — все зависит от его размеров и веса. Только если станок называется стационарным, то предназначен для эксплуатации только в одном месте

Если уж получилось изготовить рассматриваемый тип оборудования, то разобраться с правильностью его эксплуатации не составит труда. Уже при первом испытании инструмента можно ощутить, насколько эффективной является его работа. Ниже приведена подборка фото, на которых показаны варианты самоделок отрезных станков из болгарок. Кроме того, такой инструмент, как УШМ таит в себе еще очень много интересных идей для расширения функционала, но это уже совсем другая история.

https://youtube.com/watch?v=BthXgs0WBbs%3F

Публикации по теме

Дровокол своими руками: инструкция по изготовлению самодельного помощника

Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание

Как просто быстро и легко сделать садовый измельчитель для веток и травы

Ножи из напильника делаем в домашних условиях

Виды приспособления, их достоинства и недостатки

Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.

Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы

Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом

Создание высокоточного инструмента

Чертеж отрезного станка рамного типа

Вначале необходимо подобрать чертеж для монтажа отрезного станка из углошлифовальной машинки с указанием размеров и требующихся деталей. В соответствии со стандартной схемой стойку изготавливают в форме двух рам на общей оси. Нижнюю крепят на основание, сделанное из ДСП либо листового металла. Если болгарка габаритная и тяжелая, то лучше изготовить платформу из листового металла.

Крепление углошлифовальной машинки производится к верхней раме, чтобы дать инструменту возможность производить маятниковые движения вверх-вниз.

Важно достигнуть верного соотношения между рамами, где закрепляется болгарка. Пружина будет исполнять роль стопора для отправной точки движения УГШМ в станке

Прижимной уголок и струбцину крепят сваркой к нижней раме

Пружина будет исполнять роль стопора для отправной точки движения УГШМ в станке. Прижимной уголок и струбцину крепят сваркой к нижней раме.

Устройство можно оснастить подвижными ограничительными упорами и линейкой с миллиметровой шкалой для более точного распила заготовок. Устанавливают линейку при помощи сварки.

Отрезной станок из болгарки своими руками – превосходное дополнение к комплекту инструментов для обработки металла в мастерской либо гараже. При наличии углошлифовальной машинки большой мощности можно резать не только металлические детали, но и пластиковые, деревянные и даже каменные.

Чертеж отрезного станка маятникового типа

На что обратить внимание

Значение имеет выбор механизма привода. С этой задачей хорошо справляется ременная передача. Для ее изготовления понадобятся 2 шкива, имеющие один размер. Первый шкив фиксируется на приводном валу отрезного круга, второй — на валу электродвигателя. Вал устанавливают на двух подшипниках.

Чтобы ремень не проскальзывал, и сохранялось необходимое натяжение, необходимо закрепить электродвигатель в тыльной части маятника. Крепеж делается на 4 болтах.

К маятнику предъявляются свои отдельные требования. Он должен быть:

• сбалансированным;
• хорошо сваренным;
• двигаться перпендикулярно относительно рабочего стола.

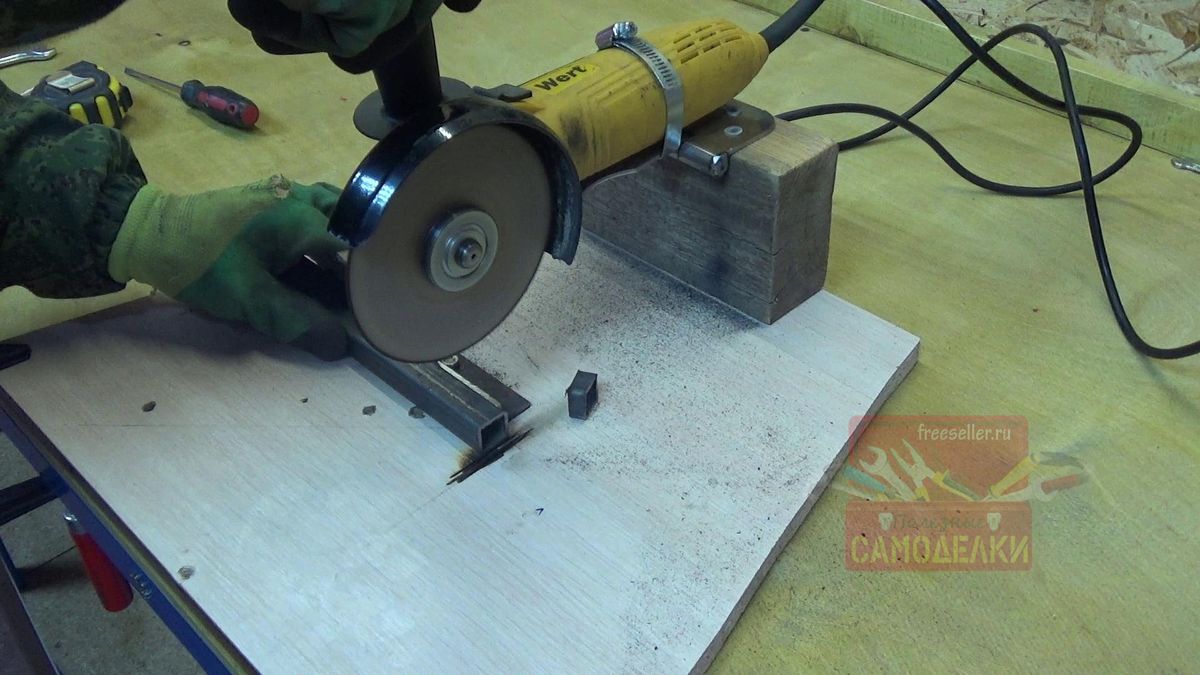

3 Простейшая стойка с держателем из водопроводной трубы и уголков

Если предыдущие идеи стоек для УШМ показались для вас слишком сложными, предлагаем вам еще один максимально упрощенный, но не менее удобный вариант. Для его изготовления понадобятся уголки разных размеров, водопроводная труба, обрезки металла, а также болты и гайки для креплений. Начнем разбор с платформы. Ее размер подбирается индивидуально под сложность ваших работ и габариты заготовок. В нашем примере размеры металлической платформы 40×27 см. Чтобы придать ей жесткость и предотвратить соскальзывание, прикручиваем ее по углам к столу саморезами, а также усиливаем подставку, приваривая под ней уголки.

Для крепления держателя к платформе, фиксируем уголок 50×50 мм, равный ширине подставки. К нему в вертикальном положении привариваем еще один уголок такого же сечения высотой 17 см.

После этого переходим к самому держателю. Находим старую водопроводную или другую трубу диаметром около 25 мм, вымеряя ее длину в соответствии с габаритами платформы и болгарки. Чтобы закрепить на ней режущий круг вместе с самим инструментов, привариваем к держателю две металлические пластины шириной 5 см и длиной 9,5 см. На краю трубы привариваем гайку для крепления боковой ручки, которую нужно снять с болгарки. Так вам будет удобнее опускать и поднимать стойку.

Отдельно хотелось бы поговорить про еще одно крепление держателя к вертикальному уголку. Для образования плоскости к уголку-стойке и трубе также привариваем кусочек уголка 30×30 мм. Подвижность и надежность соединения держателя со станиной в этой части придаем за счет болта М-8, зажимая его с обратной стороны гайкой и контргайкой. При поднятии и опускании конструкции в этой части стойки болт зажимается и прочно фиксирует выбранное положение болгарки.

Защитный кожух болгарки достаточно жесткий, что позволяет сделать в нем крепления. С одной части фиксируем пластины с болтами, а с другой – делаем дополнительную точку крепления для кронштейна, прикручивая его к тому месту, где была снята рукоятка. Нарезаем кронштейн шириной 4 см и длиной 16 см с небольшим угловым скосом, также где-то 4 см.

Основная часть стойки собрана, остается позаботиться об удобствах работы. Как и в предыдущих вариантах, прикручиваем к платформе упор из уголка 50×50 мм. Для лучшей видимости во время среза небольшую верхнюю часть уголка с краю можно срезать. Теперь вам будет удобно зажимать заготовку струбциной и делать ровный срез. Также не забываем покрасить станок или покрыть металл эмалью, чтобы повысить его эстетический вид и продлить период эксплуатации.

Конструкция

Данное приспособление имеет довольно широкое применение, в зависимости от вида используемого диска. Им можно будет проводить распил металлических труб или уголков, а также то же самое проделывать с деревом и пластиком. Получается довольно многофункциональное приспособление, которое еще позволяет использовать углошлифовальный инструмент мобильным способом, она крепится на рычаге и может быть снята в любой удобный момент.

Конструкция станка

Фактически понятно, что само устройство представляет собой опору в держателем для углошлифовальной машинки, благодаря конструкции которой можно проводить большое количество операций, включая обработку дерева.

При этом сама станина может быть реализована целым рядом способом при сохранении общей идеи конструкции, состоящей из:

•  нижней опорной рамы;
•  направляющих и приспособлений для крепежа заготовок;
•  рычажного устройства с крепежным приспособлением для болгарки.

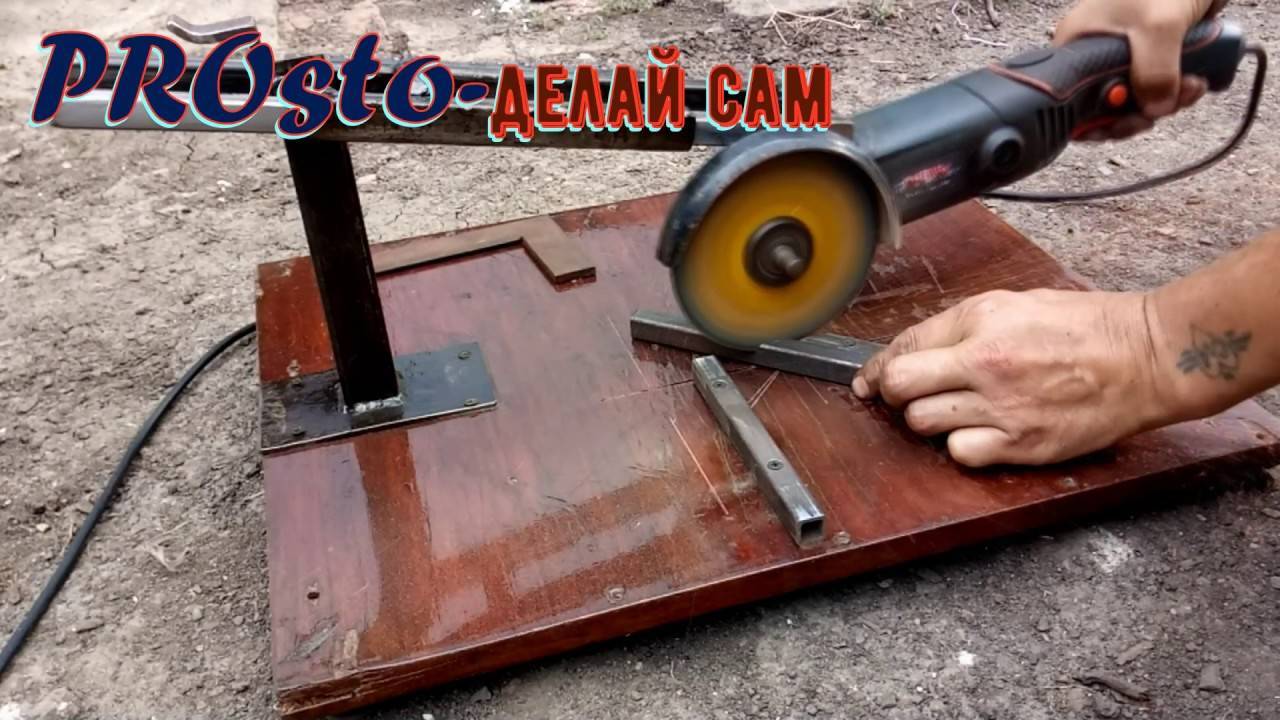

Простейший самодельный станок

Чем лучше спроектирована конструкция, тем удобнее и большее количество операций можно не ней выполнять. Хорошо проработанные чертежи такого станка можно посмотреть на фото. Такую конструкцию не составит труда собрать своими руками методом раскроя и сварки. Полученное приспособление не только заменит погружную дисковую пилу, но и позволит делать раскрой целому ряду материалов от листовых до объемных заготовок. Это удобное и полезное в хозяйстве приспособление, имеющее практическую направленность.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.
8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле

Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Для изготовления отрезного станка, понадобятся материалы:

• профильная труба 40 х 20 мм – 0,32 м;
• профильная труба 20 х 20 мм – 1,38 м;
• профильная труба 15 х 15 мм – 0,34 м;
• полоса 40 мм – 0,14 м;
• полоса 20 мм – 0,16 м;
• подшипники 100-я серия – 16 шт.;
• болты М10 под шестигранник 75 мм – 8 шт;
• гайки М10 – 12 шт;
• шайбы 10 мм – 32 шт;
• длинные гайки М12 – 3 шт.;
• длинная гайка М10;
• болт М12 с полной резьбой 200 мм;
• болты М10 40 мм – 2 шт.;
• болт под шестигранник с полной резьбой 70 мм;
• заглушки для профиля 20 х 20 мм – 6 шт;
• заглушки для профиля 40 х 20 мм – 1 шт;
• профильная труба 50 х 50 мм, для направляющей – 2 м или более.

Далее на фото, показан процесс изготовления самоделки.

Первым делом, изготовим роликовую каретку для линейной направляющей. В качестве ее основы будет применяться профильная труба с сечением 20 х 20 мм. Потребуются 4 заготовки длиной по 300 мм.

Затем, в заготовках, нужно просверлить сквозные отверстия для будущего соединения деталей. Их центры располагаются за 25 мм от каждого края профильных труб. Потребуется сверло с диаметром 11 мм.

Переворачиваем просветленный профиль на другой бок, и отступив уже 50 мм,сверлим аналогичные сквозные отверстия с каждой стороны.
Чтобы спрятать применяемые в дальнейшем при сборке каретки болты сквозные отверстия в заготовках нужно доделать. Для этого одну стенку каждого профиля требуется рассверлить, применяя сверло с диаметром 17 мм. Так дорабатываются все 16 отверстий, примыкающие к ним остальные 16 остаются нетронутыми.

Изготовим плечо для крепления болгарки, отрезаем профиль 40 х 20 мм, длиной 300 мм.

Также потребуется сделать узел для регулировки глубины прохождения при распиле. Он изготовляется из профильной трубы 20 х 20 мм, длиной 160 мм. Его торцы срезаются под углом 45 градусов.
Из профильной трубы сечением 15 х 15 мм нужно нарезать небольшие проставки длиной по 40 мм. Всего потребуется 8 шт.

Собираем конструкцию. В качестве соединяющей петли будет применяться болт М12 со сплошной резьбой длиной 200 мм. На него накручиваются 3 длинные гайки М12.
Закрепив болты с гайками струбцинами к столу нужно приложить заготовки из пары профилей 20х20 мм, и одного 40 х 20 мм. Трубы нужно приварить к гайкам.

Затем, из полосы шириной 40 мм нужно вырезать 2 заготовки длиной по 50 мм. По центу ближе к краям сверлим по отверстию сверлом 11 мм.

Эти пластины, послужат креплением болгарки в штатные отверстия, применяемые для крепления ручки. В некоторых инструментах данные отверстия могут быть изготовлены под болты М8, что нужно будет учесть. Для надежности прижимные болты М10 40 мм нужно оснастить гайками. Болты вкручиваются в редуктор сквозь пластины и поджимаются гайками.

Теперь, немного отступив от крепления пластин уваривается ранее сделанная заготовка из профиля 20х20 длиной 160 мм. На ее свободный торец варится заглушка из той же полосы, что и крепление для болгарки. На выступающем ухе пластины сверлится отверстие, и на него наваривается гайка М10. Для усиления конструкции дополнительно на бок профиля нужно приварить стальную полосу длиной 160 мм, также спиленную под 45 градусов.

После покраски деталей, собираем каретку. Для этого потребуются винты М10 под шестигранник длиной 75 мм. Нужно стянуть заготовки профильных труб 20 х 20 мм между собой. При этом между ними набирается пирог: шайба, подшипник, шайба, проставка, шайба, подшипник, шайба. Повторив так еще 7 раз, в результате получается готовая каретка.

Собираем крепление для болгарки.

На столе, устанавливаем направляющую и роликовую каретку. Ее высота регулируется подкладкой деревянных брусочков. Инструмент крепится по кромке стола. Заготовки для распила прижимаются парой слесарных струбцин. Для удобства можно проводить раскрой в несколько проходов, каждый раз добавляя глубину запила.

Самодельный отрезной станок из болгарки, готов к работе.

Станок делает ровные и точные пропилы.

В результате, получился удобный отрезной станок по металлу.

Также рекомендуем посмотреть видео, где показан процесс изготовления отрезного станка из болгарки и его испытания.

Основные преимущества

Довольно часто домашние мастера сталкиваются с ситуацией, когда нужно равномерно нарезать заготовки. Несмотря на то что болгарка является незаменимым инструментом в хозяйстве, принцип её работы отличается монотонностью. Удерживать вес этого агрегата в одной руке длительное время, пытаясь максимально ровно выполнить надрезы, бывает крайне затруднительно. В этом случае у мастеров часто возникает идея сделать для нее долговечную и устойчивую опору.

Чтобы результат превзошёл все ожидания, нужно изготовить качественные крепления, а также подготовить все необходимые подручные материалы: небольшие деревянные бруски и фанеру. Именно эти детали помогут осуществить стационарную установку подставки на ровную плоскость. Изготовив такой держатель для болгарки своими руками, у специалиста больше не будет необходимости держать инструмент на весу, переживая за вылет абразивного круга. Такая ситуация чревата серьёзными увечьями.

К основным преимуществам такой стойки можно отнести следующее:

• У мастера всегда есть возможность расположить болгарку под нужным углом.
• Обрабатываемую деталь можно зафиксировать в наиболее подходящем положении. Для этих целей используются тиски, которые помогают нарезать заготовки нужных размеров.
• Изготовив самодельную стойку болгарки УШМ своими руками, можно проводить быструю и точную нарезку лёгких металлов: керамической плитки, алюминиевых профилей, металлических уголков.
• За короткий промежуток времени мастер вполне сможет изготовить необходимое количество заготовок.
• В случае надобности реализовывается вертикальное перемещение деталей для выполнения определённых задач. Главным инструментом в этом случае считается угловая шлифовальная машина (УШМ).
• Существенно повышается производительность труда.
• Эксплуатация таких стоек отличается высоким уровнем безопасности.
• Гарантия высокой степени устойчивости для вращающегося держателя.
• Отсутствует необходимость удерживать тяжёлый инструмент в руках.
• Полностью минимизированы риски возможного выпадения или выскальзывания болгарки из рук.

Несмотря на все преимущества, начинающие мастера часто задаются вопросом, позволит ли самодельный станок для крепления УШМ нарезать металл ровно. Ведь скорость вращения и частота оборотов у этого инструмента просто неуловимы для человеческого глаза. Конечно, гораздо проще приобрести уже готовый станок в специализированном магазине, но заводские приспособления (такие как Metabo) тоже нуждаются в доработке. Ведь все они изготавливаются из тонкого металла, из-за чего считаются хлипкими и недолговечными.

Порядок действий при самостоятельном изготовлении станка

Собрать качественный станок своими руками получится, только изучив каждый из ключевых элементов по отдельности.

Двигатель

Мощность электродвигателя зависит от того, насколько твердый вид металла будет обрабатываться, как часто будет использоваться самодельная машина. Оптимальный диапазон мощностей – от 1,5 до 3 кВт. Количество оборотов должно быть не менее 2500 за минуту. Нельзя забывать про требуемую силу тока. Для домашней мастерской лучшим вариантом подключения будет общая сеть 220 вольт. Желательно выбирать двигатель с возможности изменения количества оборотов.

Отдельно нужно поговорить про диаметр отрезных дисков. Оптимальные размеры от 300 до 400 мм. Чем больше диск по размеру, тем больше оборотов он требует для качественной обработки. Однако, на любом расходнике указывается максимальное количество вращений за минуту, которые допустимы во время разрезания. Чаще всего максимум находится на показателе 4400 оборотов за минуту.

Привод

Чтобы сделать привод, нужно использовать ременную передачу. Для ее изготовления необходимо найти два шкива, которые будут равны по диаметру. Один шкив закрепить на валу от электродвигателя. Второй устанавливается на приводном валу абразивного диска. Далее вал оснастки закрепляется на двух подшипниках. Двигатель должен быть установлен с тыльной стороны готового маятника. Для этого используются 4 болта. Крепежные элементы должны устанавливаться в прорезях, с помощью которых двигатель можно будет смещать, на 5 сантиметров. Это позволит выбирать оптимальное натяжение ремня. С передвигающимся двигателем на самодельном станке проще менять расходники, ремни.

Консоль маятник

Консоль является ключевой частью оборудования, от сборки которой зависит точность резов. Для основания маятника понадобится две втулки, которые требуется изготовить из металлического квадрата размерами 4х4 см. Их высота не должна превышать 10 см. В стойках нужно проделать отверстия, которые нужно для закрепления вала-втулки. Далее к нему приваривается коромысло. Устанавливается поверхность для закрепления электродвигателя. Рычаг для опускания диска к заготовке высчитывается зависимо от желания человека.

Рабочий стол

Принципы изготовления рабочего стола:

1. Сделать разрез, через которые будет проходить диск во время разрезания металлических заготовок.
2. Размеры выбираются зависимо от того, какой ход у маятника, диаметра оснастки.
3. Дополнительно можно соорудить механизм протяжки.
4. Установить боковой прижим, чтобы можно было зажимать заготовки во время разрезания.

Оптимальная толщина листа металла под рабочий стол — около 4 мм.

Самодельный рабочий стол

Монтаж шлифовального станка

Если хочется самостоятельно сделать стойку, то можно воспользоваться этой инструкцией и создать простой, но эффективный аппарат.

Много чертежей рассчитаны на то, чтобы металлические детали просто сваривались при помощи специального аппарата. Но этот предоставленный пример станины для болгарки можно изготовить из простых деревянных элементов, а это ускорит процесс создания станка.

Для изготовления конструкции необходимо использовать:

• деревянный ящик или доски для того чтобы сколотить из них нужную конструкцию;
• молоток;
• обычный или электрический лобзик;
• болты;
• дрель;
• деревянные петли.

Последовательность действий при изготовлении

1. Ящик лучше всего искать большого размера. Если выбрать низкий короб, то придётся впоследствии сильно нагибаться, что усложнит работу. Экономится масса времени, если взять за основу деревянный коробок, но необязательно портить хороший ящик. Можно из деревяшек сколотить его подобие. Достаточно сделать одну сторону, на которой впоследствии будет крепиться болгарка, а также вверх станка. Все отсутствующие стороны ящика можно компенсировать при помощи ножек.
2. На этом этапе изготовления лучше всего открутить ручку и защитный кожух с болгарки. В верхней части ящика необходимо сделать щель, куда будет помещаться отрезной диск или иная насадка. Для этого стоит надеть диск на болгарку и прислонить инструмент к стенке, а после карандашом отметить ширину и длину щели, которую нужно будет проделать. Не стоит делать её слишком широкой, поскольку при попадании туда различных элементов диск заклинит.
3. Чтобы изготовить хорошее крепление болгарки, к стенке необходимо прикрепить несколько брусков (кронштейны). Первый будет подпирать инструмент около основания, а второй станет служить подставкой-опорой болгарки около диска. К верхнему бруску при помощи саморезов прикручивается металлическое ушко, которое заменит ручку. Дополнительно следует обеспечить хорошую фиксацию УШМ при помощи стяжек, а для этого следует предварительно наметить и просверлить отверстия. Крепёж инструмента должен быть максимально надёжным.
4. Стоит предусмотреть возможность поднятия обрабатываемой заготовки относительно диска. Именно для этого надо в верхнюю часть положить впритык к диску деревянный щит, закрепить на петли по бокам, чтобы при необходимости можно было его снять. Для фиксации щита применяется щеколда или замок.

Конструкцию также можно дополнить при помощи защитных панелей, но если такой возможности нет, то при работе необходимо надевать специальную защитную маску, которая будет закрывать полностью всё лицо. Во время работы не стоит находиться в зоне разлёта осколков.

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

• Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
• Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
• Произвести распиливание материалов под разными углами
• Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

1. Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
2. Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
3. Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
4. Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно! Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

https://youtube.com/watch?v=3ZogZ3Thre4%3F

Устройство отрезного станка

мобильный отрезной станок по металлу

Дисковый отрезной станок располагают на надежном основании с помощью съемных крепежей. Устройство оборудовано тисками с жестким упором, подходящим для работы с разными формами заготовок и под любым углом. Резаком выступают твердосплавный и быстрорежущий диски или абразивный круг.

От электродвигателя на рабочий орган передается движение через зубчатую или ременную передачу. Ременная используется в основном для небольших мобильных устройств, зубчатая для промышленного оборудования. В быту распространены бесприводные модели невысокой мощности, относящиеся к 4 классу.

Дисковые отрезные станки делятся по количеству режущих кромок:

• одноголовочные — с единственным диском, малой производительности. Ведь для выполнения заготовки обычно требуется производить ряд манипуляций;
• двухголовочные — оснащены парой дисков для резки, поэтому могут одновременно выполнять несколько функций. Первый диск установлен неподвижно, второй передвигается относительно первого. Оба резака работают, в том числе, под углом. Производительность двухголовочных дисковых отрезных станков значительно выше, они работают в автоматическом режиме.

Режущая кромка конструктивно может располагаться:

• маятниковым способом;
• фронтально;
• снизу.

Дисковые станки делятся на следующие разновидности:

• абразивно-отрезные: раскраивают длинные куски материала на небольшие отрезки, режут профиль под углом;
• отрезные пилы: резка проката любых видов небольшими партиями и штучно, регулируется количество оборотов и меняется тип диска в зависимости от использования;
• отрезно-правильные: используются для резки бухт: проволоки, прутка, арматуры, труб.
