Потолок Армстронг размеры плитки: Байкал подвесные виды, толщина и замена типа, металлические и влагостойкие

Основные отличия

Единственным вариантом покрытий типа армстронг, легко переносящим высокое содержание влаги в воздухе, раньше были металлические панели, обработанные снаружи защитным лаком или специальными составами. Также к ним можно отнести алюминиевые плиты, не боящиеся коррозии. Однако, каркасное основание все равно могло проржаветь и на смену таким решениям пришел более современный вариант конструкции.

Главным отличием таких потоков стало использование в них плит покрытия, сделанных из специального материала. Основой для него послужила каменная вата, обработанная специальными растворами и имеющая в своем составе особые компоненты, повышающие влагостойкость. Влагостойкие потолочные панели имеют следующие характеристики:

Эксплуатация в условиях высокой, до 100% влажности, при температурах от 0 до +40 градусов без изменения геометрии и провисания.
Звукоизолирующие свойства по классификации Dnfw – 22 дБ
Отражение попадающего на плиты света – до 85%
Гарантия на панели составляет 15 лет

При этом, система не будет эффективно выдерживать сложные условия эксплуатации, если основание будет обычным. Поэтому, для монтажа подобных панелей используется специальная подвесная система из стойких к коррозии профилей. Именно комплексное решение позволяет добиться нужного результата и существенно увеличивает срок службы всей конструкции.

Монтаж и сборка потолочного каркаса

Монтажный процесс оформления потолочных систем Армстронг проходит поэтапно-последовательно:

Начинается все с установки периметрального профиля. И согласно действующим СНиП, высоту периметра надо отмеривать лазерным или пузырьковым уровнем (метровым). Однако многие мастера (да и дилетанты тоже) меряют периметральную высоту, что называется, «от пола». По углам отмечают высоту, а после, используя меленый шнур, бьют контур. Получается даже быстрее, чем с уровнем.
Далее режут по размерам периметральный профиль и крепят его с помощью саморезов и дюбелей (а в случаях сложно-тяжелого потолка — с помощью цанги) к стенам.
Делают разметку и сверлят отверстия под остальные профили и подвесы.
Несущие профили режут в размер и соединяют на полу в периметр. Двигают конструкцию по длине и ставят подвесы в несущие планки.
После нужен монтаж продольных, а также поперечных связующих по двум схемам:
- параллельной;
- или крестовой (там, где будут уложены коммуникации или оборудовано дополнительное утепление).

Когда потолок Armstrong собран, его нужно установить. Сборка также проводится поэтапно: все внутреннее потолочное содержимое поднимается наверх и аккуратно раскладывается по ячейкам. Сначала — сосредоточенные грузы. А уже к ним после подводятся необходимые коммуникации.

Точечные светильники в нужных плитах монтируются заранее. Затем плиты устанавливаются наверху и к ним подводятся провода.

Последними кладутся плиты глухие. И крайняя из них подается на ладонях, заводится, выравнивается и опускается. Если она вдруг встала косо, то надо аккуратно подтолкнуть ее, подправить.

Краткая видео-инструкция представлена ниже:

Обязательная схема-чертеж перед монтажом

Схема потолка нужна, чтобы распланировать расположение плит. Расчёт материалов будет точнее, а монтаж упростится.

Чаще всего встречаются квадратные плиты Армстронг 600х600 мм, поэтому при дальнейших рассчетах будем использовать этот размер. Чтобы подготовить схему раскладки, сначала измеряют помещение. Затем на бумаге или в компьютерной программе создают чертеж в масштабе.

Панели укладывают, начиная от центра. Тогда по краям остаются симметричные обрезки. Установка потолка армстронг предполагает два варианта центровки. При первом в середине комнаты будет одна плитка. А во втором — четыре, уложенные углами точно в центр.

Таким образом планируют расположение плит на будущем навесном потолке. Как видно на схеме, в первом случае по краям получаются слишком маленькие обрезки, работать с которыми будет затруднительно, поэтому лучше выбрать второй вариант с укладкой от центра помещения.

Чтобы определить эту точку, с помощью малярного шнура отбивают две диагонали из углов. Место пересечения и будет центром комнаты. Через него проводят две линии перпендикулярно стенам. Затем через каждые 600 мм откладывают паралели и размечают весь потолок согласно схеме.

Особенности монтажа профиля

После того как была определена планировка, форма помещения, необходимо скомпоновать схему монтажа профиля. Направляющие и поперечные балки придется стыковать с помощью замковых устройств, расположенных на торцах профилей. Надежное и прочное соединение достигается только в том случае, если монтаж несущей планки и поперечного профиля выполнен строго под прямым углом.

Поэтому планировку будущего подвесного потолка привязывают к прямому углу комнаты. Скошенный край будет заполняться подрезанными участками профиля, но монтаж несущих балок должен выполняться строго параллельными линиями. В данном случае потребуется увеличить количество подвесов, так как скошенный край каркаса будет опираться на пристенный уголок.

Монтаж и установка

Решив оформить помещение с помощью потолочных систем Армстронг, потребуется грамотно рассчитать необходимое количество используемых материалов, определить, какие дополнительные элементы могут понадобиться, а также провести нужные подготовительные работы.

Предварительный расчет материалов

Установка потолка Армстронг начинается с анализа перечня материалов, которые потребуются в работе. Чтобы определиться с их количеством, нужно получить представление, из каких деталей собираются такие потолки.

Следующие стандартные изделия установленных размеров используются для установки потолков системы Армстронг:

минеральные плиты квадратной формы, их размер обычно стандартный 600х600 мм, но бывает и американский вариант – 610х610 мм, однако такие плиты у нас встречаются нечасто;
металлические угловые профили – 3 м;
направляющие основные, их длина 3,7 м;
направляющие поперечные – 1,2 м;
подвесы, которые крепятся на бетонное основание. Их высота может регулироваться.

Для помещений разного размера требуется разное количество комплектующих. На представленном ниже фото можно просчитать число элементов, которые потребуются в процессе монтажа.

И чтобы более точно определиться с количеством всех элементов для такого потолка для конкретного помещения, можно воспользоваться такими формулами расчета:

количество минеральной плиты стандартного размера – 2,78хS;
профили металлические для монтажа на стену – Р/3;
направляющие основные – 0,23хS;
поперечные направляющие – 1,4хS;
число подвесов – 0,7хS.

В формуле используются данные S (площадь помещения) и Р (периметр помещения). Приведенные формулы расчета позволят приобрести все необходимые элементы в нужном количестве, исходя из параметров помещения, которое будет оформляться потолками системы Армстронг.

Дополнительные элементы

В качестве дополнительных комплектующих для потолков рассматриваемой системы используются крепежные узлы. Они необходимы для крепления подвесов к бетонному основанию. Может применяться комплект из шурупа и дюбеля, а также цанга.

Еще один элемент, который необходимо своевременно монтировать в потолочную поверхность, – светильники. Наиболее простой вариант – выбор светильника, полностью совпадающего размером с плитой потолка. Такой светильник размером 600х600 мм устанавливается вместо одной из плит при проведении установки.

В качестве дополнительных элементов также могут выступать плиты иной расцветки, с узорами. Либо минеральные плиты, в которых имеются круглые отверстия для последующей установки в потолок точечных светильников.

Светильники для потолка Армстронг

Подготовительный этап

Перед тем, как собрать потолок Армстронг, потребуется провести ряд подготовительных работ. Ведь даже закрывая не слишком эстетичный изначальный вариант потолка навесными минеральными плитами, плиты не страхуются от механических повреждений. Они могут возникать вследствие отслаивания старой штукатурки с потолка. Потому, если штукатурка на потолке лежит ненадежно, потребуется ее тщательно удалить. Если же покрытие надежное, не отваливается, его можно оставить.

Необходимо учитывать момент, что потолочное покрытие может протекать.

Для гидроизолирующего материала может применяться битум, латексная мастика или современная водонепроницаемая полимерная штукатурка. При наличии на поверхности потолка трещин необходимо их предварительно заделать. Для этого используется гипсовая или алебастровая штукатурка.

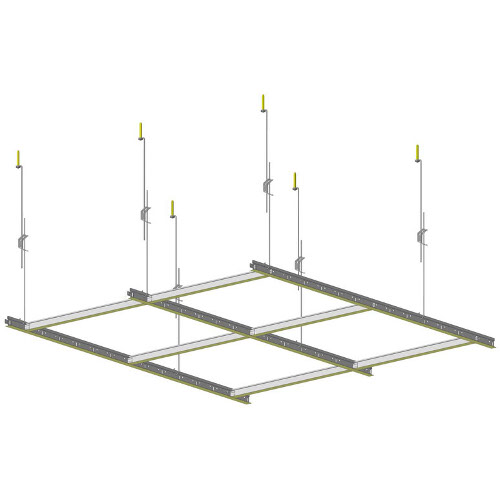

Конструкция потолков Армстронг

Потолки Армстронг представляют собой каркас из металлических реек в виде ячеек 60х60 см, на который уложены жесткие или мягкие плиты соответствующего размера.

Армстронг представляет собой каркас из металлических реек в виде ячеек, на который уложены плиты

Жесткие плиты могут быть выполнены из следующих материалов:

цельные или перфорированные металлические листы;

Плиты потолочные для подвесного потолка из тонколистовой стали 0,45мм с покрытием полиэстер

Потолок Армстронг с зеркальными вставками

Мягкие плиты делают из минеральных или органических природных материалов. В последние годы в рамках борьбы за экологическую чистоту отделки минеральные плиты практически перестали использовать – они содержат минеральную вату, мелкие частицы которой плохо влияют на дыхательную систему.

Цвета плит потолка Армстронг

Органические мягкие плиты для потолков Армстронг применяются довольно часто, состоят из вторичного целлюлозного сырья и абсолютно безопасны, имеют небольшой вес, легко режутся при монтаже.

Потолочные плиты Армстронг из дерева

Конструкция потолка, а также используемые для него элементы каркаса показаны на иллюстрации.

Цены на потолок «Армстронг» из дерева

Комплектация потолка Армстронг

Потолочная плита размером 60х60 см.
Поперечный Т-образный профиль, длина — 0,6 м.
Несущий Т-образный профиль, длина – 3,7 м. Их располагают параллельно короткой стене помещения, при необходимости наращивают с помощью стандартных креплений или отпиливают излишки.
Продольный Т-образный профиль, длина – 1,2 м. Крепится к несущему с шагом 0,6 м.
Потолочный подвес с крючком (5а), и штангой (5б). Штангу подвеса крепят к потолку с помощью дюбелей или анкеров, крючок – к несущему профилю. За счет зажима (5) регулируют высоту подвеса, обеспечивая горизонтальность уровня каркаса.
Стеновой L-образный профиль, длина — 3 м. Его крепят по периметру комнаты с помощью уровня.
Анкер или дюбель для крепления подвеса в черновом потолке.
Обрезанная потолочная плита для подгонки под размер комнаты.

Элементы подвесной системы

Профиль для каркаса может быть металлическим, окрашенным порошковой краской, или металлопластиковым. Стандартная ширина полки – 15 или 24 мм, первую используют для легких конструкций из органических плит, вторую – для зеркальных, стеклянных и металлических потолков с большим количеством встроенных элементов. Для особо тяжелых конструкций используют также усиленные подвесы. Каркас монтируют с помощью стандартных креплений. Он требует минимальной подгонки и собирается как конструктор, легко и быстро.

Обратите внимание! Плиты для потолка Армстронг можно изготовить самостоятельно из деревянных панелей или МДФ. Такой дизайн плит придаст помещению оригинальность

Достоинства потолочных панелей Армстронг

Если рассматривать основные преимущества отделочного материала, а именно плит Армстронг, то можно выделить следующие моменты:

данный строительный материал идеально подходит для всех помещений, независимо от размеров и общей площади;
благодаря тому, что плитка имеет небольшой вес, можно избежать лишней нагрузки на основу конструкции для монтажа;
есть возможность скрыть все имеющиеся дефекты на поверхности потолка;
потолочная плитка Армстронг отлично подходит для тех помещений, где требуется скрыть от посторонних глаз систему коммуникаций – электрические провода, вентиляционную систему, вытяжку, кабеля и многое другое, кроме этого, если возникнет необходимость произвести ремонтные работы, достаточно будет снять один элемент, не разбирая всю конструкцию;
при наличии повреждения на одном либо нескольких элементах, не требуется разбирать весь потолок;
для проведения установки не требуется наличия специальных знаний и строительного инструмента;
благодаря широкому ассортиментному ряду имеется возможность выбрать подходящий вариант необходимого размера;
широкий ассортиментный ряд по фактуре и цветовому решению позволяет подобрать отделочный материал под любой дизайнерский стиль;
в пространстве, которое образуется между основной поверхности потолка и плиткой, при необходимости можно установить утеплитель;
отлично подходит для отделки помещений с высоким уровнем влажности;
за современными изделиями довольно легко ухаживать, кроме этого, они не притягивают к себе пыль;
все изделия проходит обязательную сертификацию на соответствие стандартам качества.

В процессе эксплуатации плиты Армстронг не выгорают под воздействием прямых солнечных лучей, сохраняя свой первоначальный внешний вид.

Принципы подсчета

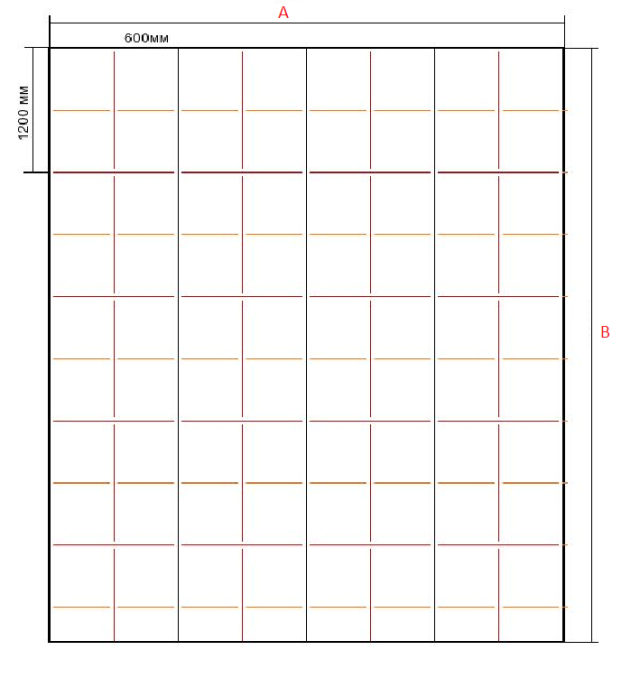

Лучше всего, если под рукой будет нарисованная схема помещения, в котором будет производиться монтаж. С ее помощью, можно наглядно представить, сколько, и каких деталей понадобится.

При этом А и В – размеры комнаты, по длине и, соответственно, по ширине. Количество полученных ячеек будет равно необходимому числу панелей. Эта цифра будет верной, только, если схема выдержана в масштабе помещения.

Но, даже безо всякой схемы, можно все правильно рассчитать. Для этого используется система коэффициентов, на которые следует умножить площадь помещения.

Конструкция состоит из каркаса и панелей, на нем закрепленных. Количество панелей будет рассчитываться по формуле:

Sx2,78, где S — площадь помещения

Остальные комплектующие для создания каркаса, тоже рассчитываются, исходя из общей площади, обозначенной, как S.

Sx0,23 – сколько понадобится направляющих профилей
Sx1,4 – формула для поперечных и продольных профилей
Подвесов потребуется Sx0.9. Для тяжелых композиций, или, когда применяется дополнительная тепло – звукоизоляция, необходимо корректировать общее число подвесов, согласно увеличенному весу всей конструкции

Уголок рассчитывается, исходя из периметра комнаты, и это не представляет сложности.

Светильников может быть сколько угодно, но традиционно используется один светильник, на 5 квадратных метров площади.

Виды материалов для изготовления плитки

Кроме минеральной ваты для изготовления отделки применяются разные материалы:

Гипсокартон. Плиты хороши для отделки помещений с низкой влажностью, переменным климатом.
Минеральная вата. Детали с высокими показателями звуко-, теплоизоляции. Могут применяться для отделки больших помещений – концертных залов, студий.
Алюминий. Легкие и прочные ламели защищены от воды, не боятся заморозков и жары, могут применяться для отделки закрытых, открытых пространств.
Стекло. Выпускаются плиты в самых разных вариантах – матированном, цветном, узорном, мозаичном. Ламели выглядят красиво, но отличаются повышенной массой и потому требуется упрочненный каркас.
ПВХ. Плитка мало весит, моется, выпускается в большом ассортименте расцветок и фактур, не подвержена плесени, грибку и недорого стоит. Из минусов – горючесть материалов и выделение вредных веществ в процессе горения.
Ламинированная фанера. Это влагостойкий материал, который отличается практичностью и долговечностью. Потолки из фанеры можно красить, декорировать обоями или применять другие варианты облицовки.
Бумага. Панели мало весят, легко монтируются и недорого стоят, но это горючий материал, который хорошо горит.
Древесина. Практичные и прочные панели выпускаются из дорогих пород дерева или обшиваются шпоном. Изделия в процессе производства пропитываются составами био-, огнезащиты, поэтому стойко переносит повышенные температуры, влагу. Минус – стоят дорого, а эксклюзивные коллекции нужно регулярно вощить или лакировать.

Выбирая отделочные материалы, хозяину следует ориентироваться на собственные предпочтения и назначение помещений. Например, для больших концертных залов уместно использовать минераловатные, гипсокартонные изделия, а в заведениях развлекательного типа будут хорошо смотреться металлические, стеклянные или зеркальные плитки.

Технические характеристики

Цвета плит.

Звукоизоляционные свойства. Звук изменяется при переходе между совместными помещениями: 3=<30дБ; 4=30<дБ<35; 5=>35дБ.
Звукопоглощающие свойства. При прохождении и резонировании воздушного потока звуковая энергия превращается в тепловую: 3=<0.45; 4=0.45≤αw<0.65; 5=>0.65.
Устойчивость к влаге. Плиты не провисают при попадания влаги: 1=70%; 2=90%; 3=95%; 4=100%.
Светоотражательные функции. Процентное соотношение количества отражаемого света поверхностью материала: 1=<75; 2=75≤%<85; 3=≥85.
Гигиенические характеристики. Потолочные системы армстронг рекомендованы для помещений, где требования к гигиене особо высоки – электронная индустрия, фармацевтические компании, здравоохранение и прочее.
Возможность ухода за поверхностью с помощью влажной губки и мягких моющих средств.
Хорошая теплопроводность материала и способность к сопротивлению прохода тепла сквозь него.
Возможность устанавливать подобные потолки, специально обработанные против образования плесени, грибков и микробов.
Размеры плит в миллиметрах — 600×600 мм и 600×1200 мм.
Цвет – стандартный белый, как варианты – черный, хром, золото, металлик и пр.
Толщина плит – 15 мм, 20 мм и 24 мм.
Тип замков – цельноштампованный либо латунный.

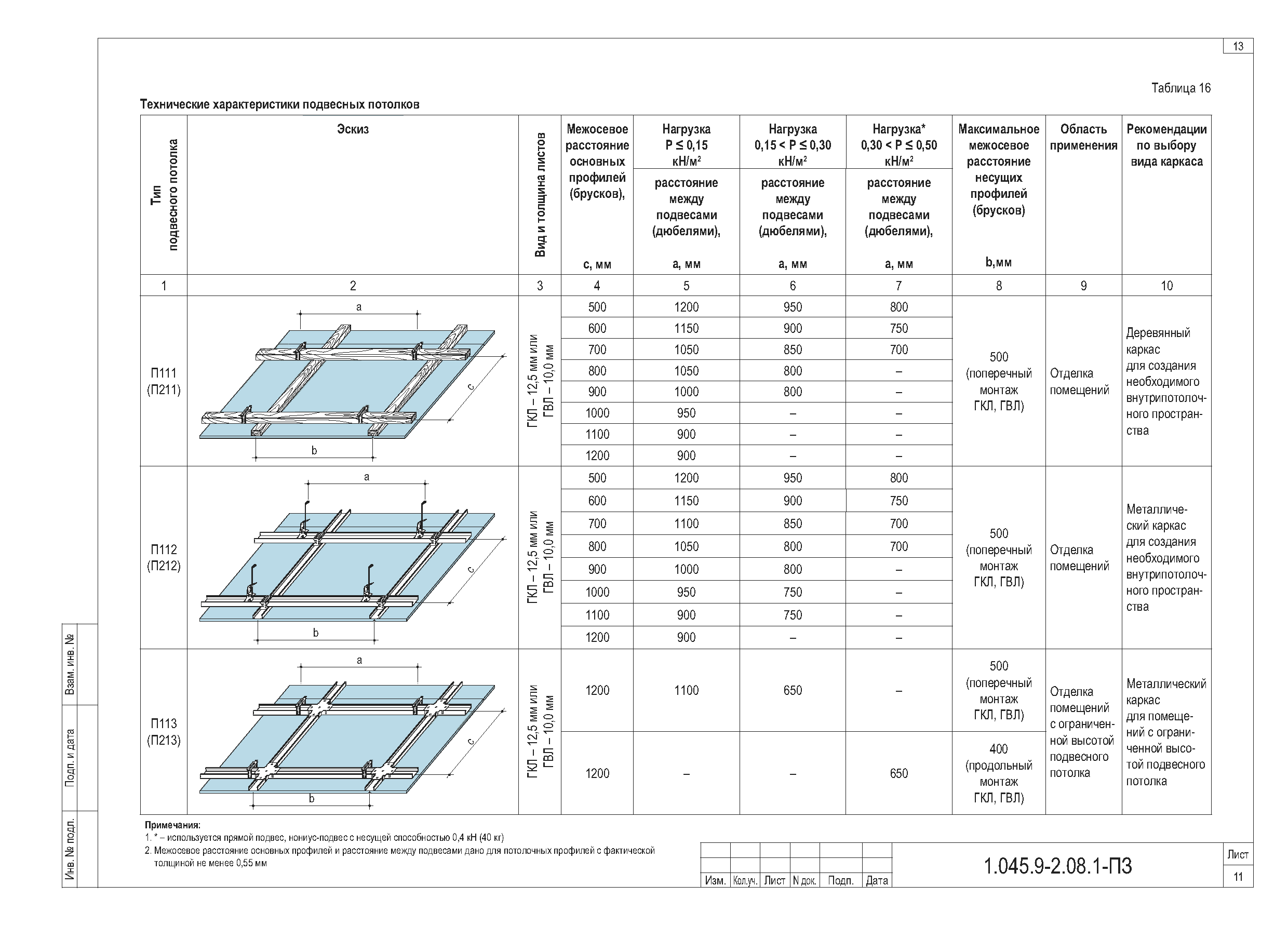

Допустимые нагрузки для элементов каркаса под потолки Армстронг.

Масса самих плит (4/6кг/м²), как и вес каркаса подвесного потолка армстронг небольшой, что позволяет устанавливать системы на потолках в зданиях с большой площадью поверхности. Средняя нагрузка обычно составляет от 6.5кг/м² до 10кг/м².

Каркас изготавливается из алюминия или пластика, поэтому предельно легок при необходимой прочности. Кассеты прикрепляются при помощи подвесов, что еще больше облегчает массу всей конструкции в целом.

Встраиваемое оборудование немного прибавляет общую массу. Поэтому, нужно учитывать дополнительный вес, который создадут светильники, противопожарное оборудование, сигнализация и прочее.

Монтаж самой системы обязательно начинается после подводки всех коммуникаций (см. Подвесной потолок Армстронг).

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

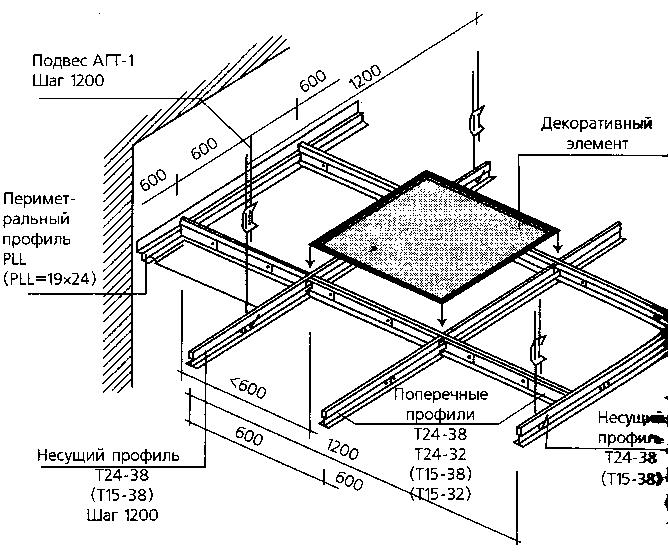

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Ключевые преимущества Armstrong

Как самостоятельно провести расчет потолка армстронг

В основе всех элементов Армстронг лежит минеральное волокно, разнообразные связывающие компоненты. Например, крахмал, гипс и пр. Перечислим главные достоинства таких потолков:

Простой, даже элементарный монтаж. Возможность частичного ремонта тоже присутствует. Каркас устанавливается быстро.
Особой необходимости в предварительной шпаклевке, грунтовании и покраске нет.
Конструкция позволит скрыть существенныенедостатки, провода и вентиляцию. При необходимости, вы всегда сможете получить к ним доступ.
Отличные теплоизоляционные свойства.
Высокий уровень звукопоглощения, позволяющий использовать Armstrongв офисах, административных центрах.
Установка абсолютно любых видов освещения, систем сигнализации.
Большой ассортимент.
Простота ухода.

Параметры плитки для армстронга и особенности расчетов

Размеры потолочных плит составляют 61х61 см или 61х121,9 см. Вторые употребляются всё реже по той причине, что потолок из них не отличается высокой прочностью.

Чтобы определить нужное число плиток следует разделить площадь всего потолка на площадь одной плитки. Желательно приобрести на несколько штук больше.

Для расчета количества направляющих нужно умножить площадь потолочной поверхности на коэффициент, разделить результат на длину профиля.

Величина коэффициента определяется в зависимости от длины направляющей. Узнать количество пристеночного канта можно, разделив периметр потолка на стандартную длину канта. Его размер составляет 305 см.
