Зачем нужен поверхностный насос

Устройство типовой насосной станции водоснабжения для дачи из колодца или скважины

Обычная насосная станция для дома содержит следующие основные компоненты:

• гидроаккумулятор (бак с мембраной, выдерживающий избыточное давление);
• насос;
• реле, отвечающее за поддержание давления;
• манометр.

Поговорим подробнее о каждом элементе системы.

Гидроаккумулятор насосной станции

Это пустотелый бак с резиновой грушей внутри. Именно в этот резиновый шар нагнетается вода. В ходе заводской сборки в баке создают избыточное давление воздуха, чтобы сжать резиновую грушу. Насос, закачивая воду в грушу, должен преодолеть давление воздуха внутри бака. В результате под действием воды груша расправляется и немного расширяется.

Благодаря тому, что объем воды в груше подвижен, водопровод защищен от гидроудара. Например, во время открытия любого крана на даче, оборудованной станцией водоснабжения, вода из него пойдет равномерно, без резких всплесков и ударов. А ведь именно спокойный режим работы рекомендован для всей арматуры и сантехники, да и комфортен для потребителя.

Актуальная информация!

Периодически, один раз в течение года, необходимо контролировать давление в гидроаккумуляторе. Если оно ниже нормы, необходимо подкачать. Подойдет даже простой автомобильный насос. Ниппель расположен в торце бака, прикрыт колпачком. Номинальное давление в гидроаккумуляторе составляет от 1,5 до 2 атмосфер. Узнать его можно из паспорта изделия.

Объем бака бывает различный, в пределах от 1,5 до 100 литров. Увеличение его объема дает следующие преимущества:

• подкачивающий воду насос будет включаться реже, а следовательно, дольше прослужит;
• при аварийном отключении электроэнергии можно получить большее количество воды из крана, на практике это около половины от вместимости бака.

Для дачи вполне хватит станции водоснабжения, гидроаккумулятор которой вмещает 24–50 литров. Такая установка вполне способна обеспечить потребности семьи из 3–5 человек в водопроводной воде.

Насос станции

Насос – это функциональное звено станции, выполняющее главную роль, то есть перекачивание воды

Однако важно понимать принцип его работы. В станциях постоянного давления нашли применение такие типы насосов:

• поверхностные (многоступенчатые, самовсасывающие);
• погружные насосы (центробежные, вибрационные).

Насосы поверхностного типа монтируются непосредственно на установке, как правило рядом с гидроаккумулятором. Погружные насосы устанавливаются непосредственно в скважине/колодце, прямо в воде. И оттуда уже закачивают воду в резервуар.

Внимание!

Чтобы насос долго и бесперебойно, а главное, безопасно функционировал, нужно отслеживать уровень загрязненности воды песком и илом на том горизонте, с которого происходит ее отбор. Необходимо, чтобы эти значения соответствовали паспортным данным насоса.

Советуем купить станцию водоснабжения с погружным насосом для дачи в том случае, если планируется забор воды из колодца или скважины с глубоким залеганием. Эти насосы отличаются доступной ценой и простотой в использовании. Если вода залегает близко к поверхности, целесообразнее использовать самовсасывающий насос. Его преимущества заключаются в хорошей производительности, низком уровне шума и отсутствии необходимости обслуживания.

Реле давления насосной станции

Реле давления управляет насосом, подавая ему команды на включение и отключение. Реле можно настроить, задав такие величины давления, при которых нужно выполнять ту или иную команду. Именно по этим значениям будет включаться и отключаться подача воды в резервуар. Наиболее часто используется нижняя граница давления в 1,5–1,7 атмосферы, верхняя стандартная уставка составляет 2,5–3 атмосферы.

Манометр

Манометр – это устройство для измерения текущего давления в системе водоснабжения. Именно по данным, отображаемым этим прибором, нужно производить настройку реле давления насосной установки.

Основные технические характеристики насосов

Производительность – определяет, какой объем жидкости насос способен перекачать за единицу времени. Измеряется в кубометрах/литрах в секунду/час.

Напор – величина, характеризующая способность насоса подать воду к точке водоразбора, т.е. туда, где ею будут пользоваться. Измеряется в метрах.

Мощность. Существует в двух ипостасях: потребляемая или мощность двигателя насоса и полезная мощность. Потребляемая мощность мало заботит потребителя. Гораздо важнее для него полезная мощность насоса, которая характеризует его способность по перекачке определенного количества жидкости. Измеряется в ваттах или киловаттах.

КПД показывает, как связаны между собой потребляемая и полезная мощности и таким образом, характеризует эффективность работы насоса. Чем совершеннее конструкция насоса, тем меньше потери мощности и, соответственно, тем выше КПД.

Игорь Аксенов, руководитель отдела закупок NeoClima

«Поплавковый выключатель дренажных насосов выполнен так, чтобы не цепляться за окружающую среду, поэтому эти насосы могут успешно и надежно работать даже на болотах».

Существует еще и ряд потребительских качеств, которые имеют второстепенное значение, но важны с точки зрения удобства пользования и комфорта окружающих. А также тех, которые присущи лишь некоторым типам оборудования. К их числу относятся:

• уровень шума работающего насоса,
• коррозионная стойкость частей, соприкасающихся с водой,
• герметичность насоса,
• диаметр устройства,
• материал, из которого изготовлен корпус,
• является или нет насос самовсасывающим.

Чтобы оценить требуемую производительность насоса, можно грубо прикинуть водоразбор в доме. Скажем, чтобы принять ванну нужна производительность на уровне 300 л/ч; для умывальника достаточно 60 л/ч; для кухни потребуется порядка 500 л/ч; для туалета, в среднем, около 80 л/ч. А для бани нужно уже примерно 1000 л/ч влаги.

Чтобы оценить требуемый напор, нужно определить, на какое расстояние насос должен доставить воду от точки водозабора до дома. К полученной цифре стоит добавить 20%, которые нужны, чтобы учесть трение жидкости, проходящей по шлангу или трубопроводу.

Расчет мощности насоса лучше оставить специалистам. А с КПД все понятно – чем больше, тем лучше.

Нюансы установки насосной станции в частном доме

Существует несколько классификаций насосных станций по механизму забора воды. Есть насосная станция с выносным эжектором. Эжектор помещается в скважине, что позволяет разместить станцию в доме из-за отсутствия высокого уровня шума.

Есть насосная станция с встроенным эжектором: способна качать воду с 8 м глубины, низкая чувствительность к загрязнениям воды мусором, но работа данной установки сопровождается высоким уровнем шума.

Исходя из типа насосной станции, установка возможно в 3 местах:

1. Подвал: свободный доступ для обслуживания и ремонта, есть возможность сделать качественную шумоизоляцию.
2. Отдельное здание, которое находится над устьем скважины или рядом с колодцем, но строительство такого здания влечет дополнительные затраты, т.к это здание должно быть еще и отапливаемым.
3. Кессон – конструкция с расположением дна ниже промерзаемого уровня.

По способу подачи, вода идет через накопительный бак, имеющий объем до 100 л, который устанавливается на чердаке дома, и служащий для накопления. Из него самотеком распределяется по трубам дома, но напор воды слабый. За уровень жидкости отвечает клапан-поплавок. Данный тип является экономичным, т.к насос включается лишь для наполнения бака. С помощью гидроаккумулятора или мембранного бака, которые регулируют давление, можно разместить систему и в подвале здания, запас воды примерно 20-30 л. По источнику воды, бывают поверхностные насосы.

Насосную станцию лучше устанавливать в сухом месте

Насос, способный поднять воду с 9 м, находится на поверхности в теплом помещении, забор происходит с помощью трубы или шланга, присоединенного к нему и погруженного в источник. Насос необходимо предохранять от попадания влаги. Есть погружные насосы – имеют водонепроницаемый корпус, помещаются в воду целиком в источник глубиной более 10 м. Погружные насосы бывают скважинные и колодезные. Насосы для скважин являются центробежными, имеют высокую производительность, минус их в том, что они крайне чувствительны к различным загрязнениям воды. Колодезный насос легко установить, неприхотлив к качеству воды, но имеет малую мощность.

Центробежные виды насосов

Представляют собой любой насос, который создает поток или повышает давление жидкости, за счет чего производится ее перекачка из одного пункта к другому. Центробежный насос считается одним из наиболее популярных видов, и используется в 95% бытовых и промышленных решений.

К плюсам такого насоса относят невысокую стоимость обслуживания, простоту эксплуатации, универсальность. Принцип перекачки жидкости центробежным насосом можно объяснить следующей схемой:

внутри корпуса насоса находится рабочее колесо, представляющее собой ряд изогнутых лопастей;

• лопасти вращаются при погружении в воду, которая вместе с ними вращает жидкость, обеспечивая достаточную силу;
• он создает центробежную силу к частицам воды и вытесняет жидкость из источника.

Центробежные водяные насосы имеют разные рабочие колеса в зависимости от сферы их применения. Выделяют три основных типа:

• закрытый – закрывает лопатки с обоих концов кожухом и является наиболее эффективным;
• полуоткрытый;
• открытый.

Полуоткрытые и открытые центробежные насосы применяются для вязких жидкостей и с примесями. Рабочее колесо центробежного насоса всегда должно быть погружено в воду. Главной причиной низкой эффективности в таких насосах будет попадание воздуха в двигатель. Из-за попадания воздуха насос будет работать медленнее, перекачивать водяные насосы воздухом становится труднее, чем жидкостью. Насос перестанет вытеснять воду под давлением. Для устранения этой проблемы нужно будет удалить воздух из системы.

Конструкция центробежного насоса включает три важных элемента: электродвигателя, насоса для физического перекачивания воды, механизма для включения и выключения насоса. При выборе центробежного насоса обязательно определяют его необходимую мощность. Она должна быть достаточной для выполнения конкретной задачи. Поскольку жидкость считается достаточно тяжелым материалом, для ее перекачки, например, на высоту, потребуется большая мощность.

Если технические характеристики центробежного насоса не будут соответствовать поставленной задаче, крыльчатка будет вращаться, разбрызгивая жидкость, но практически не перемещая. Также между вращающимся диском и корпусом останется небольшой зазор, который будет служить утечке жидкости. Из-за этого существенно снижается эффективность работы насоса. Для выполнения более сложных задач по транспортировке жидкостей могут понадобиться поршневые или диафрагменные насосы.

Центробежные насосы создают поток, используя одно из трех действий: радиальный, смешанный поток и осевой. Насосы с радиальным потоком представляют собой центробежные насосы, в которых давление создается полностью за счет центробежной силы. В насосах со смешанным потоком давление создается частично за счет центробежной силы и частично за счет подъема лопастей рабочего колеса. Модели с осевым потоком создают давление за счет выталкивания или подъема лопастей рабочего колеса.

Как подключить и запустить насос в работу?

Выбор насосного оборудования – это только первый, хотя и немаловажный, этап

Далее пристальное внимание следует уделить схеме подключения поверхностного насоса и его первому запуску. От этого зависит срок службы оборудования

Поверхностный насос перед тем, как подключить, нужно установить на устойчивую поверхность. На ней оборудование следует хорошо закрепить, чтобы избежать возможного смещения корпуса во время работы. Затем монтируется входящая магистраль. К шлангу с одной стороны присоединяется обратный клапан (его потом погружают на тридцать сантиметров в воду), а с другой, собственно, сам насос. Горизонтальный отрезок шланга должен иметь уклон в сторону водозабора. При соединении комплектующих нужно использовать фум-ленту или уплотнительный лен.

Следующий этап – наполнение системы водой. Нужно полностью пролить входящую магистраль и насос. После этого станция подсоединяется к разводке водопровода в доме. Обязательно нужно закрыть заливное отверстие, если через него наполнялся насос. Проверяется и доводится до пороговых значений давление воздуха в гидроаккумуляторе. Насос подключается к электросети. Постепенно должна заполниться водой вся магистраль, затем гидроаккумуляторный бак. После достижения в системе давления 2,6-3,0 атмосферы насос должен автоматически отключиться.

Чтобы проверить напор воды, нужно открыть любой кран. По манометру нужно отследить значение давления, при котором насос снова включится. Если оно отличается от того, которое рекомендовано в инструкции, нужно отрегулировать включатель и перепроверить всё ещё раз. После этого система готова к работе.

Доступные варианты прочистки канализационных труб

Засоры канализационной трубы являются достаточно распространенным явлением. Исправлять сложившуюся ситуацию необходимо в кротчайшие сроки, так как без канализации пользоваться водой в доме и квартире невозможно.

Засоры в трубах могут возникнуть по нескольким причинам: инородное тело в канализации!ссылка вниз! (пробка из мусора, волос и так далее), сужение просвета трубы!ссылка вниз! до критических размеров из-за наслоения грязи и жира на стенках, неправильный монтаж!ссылка вниз! , который привел в тому, что вода застаивается в трубе, а не уходит самотеком.

Поверхностные насосные станции – лучшие модели

Чтобы полностью решить вопрос водоснабжения в частном доме, лучше использовать не простой насос, а насосную станцию. Она отличается большей функциональностью и довольно часто оснащена накопительным баком – его объем может значительно различаться. Обратный клапан не позволяет воде выливаться в колодец или скважину после отключения, что снижает количество работы вхолостую. Да, стоимость такого оборудования выше, чем у стандартных насосов. Зато и использовать их гораздо проще и комфортнее, что ценится многими владельцами.

1. ВИХРЬ АСВ-370/2 Ч

Простая, но качественная поверхностная насосная станция со сравнительно небольшой производительностью – 2,7 куб. в час. Для небольшой семьи этого хватит, а вот для хозяйства или большой группы людей придется поискать более мощный аналог. Благодаря максимальному напору в 30 метров может доставлять воду в дом из колодца, расположенного на большом расстоянии. Плюсом можно назвать и девятиметровую глубину всасывания. Оснащена небольшим гидробаком – всего два литра. Вообще станция предназначена для работы с чистой водой, но содержание не более 150 грамм песка в куб. воды не станет проблемой. Работает с довольно большим диапазоном температур – от +1 до +50 градусов по Цельсию.

Достоинства:

• малые габариты;
• невысокая цена;
• мощный напор;
• ремонтопригодность.

Недостатки:

очень маленький гидробак.

2. ДЖИЛЕКС Джамбо 50/28 Ч-18

Очень удачная поверхностная насосная станция для дачи и дома. Имеет неплохую пропускную способность – за час до 3 куб. воды. Максимальный напор в 28 метров дает возможность доставлять воду в дом из удаленной скважины. А глубины всасывания в девять метров вполне достаточно для большинства регионов нашей страны. Модель оснащена довольно большим гидробаком на 18 литров, что дает возможность реже запускать насос, а значит, увеличить срок службы.

Вес довольно большой – около 15 кг, но для насосных станций этот показатель является скорее скромным. Вообще насос предназначен для работы с чистой водой, но специальный фильтр качественно удерживает частицы размером до 0,8 мм.

Достоинства:

• хорошая мощность;
• вместительный гидробак;
• качественные материалы и сборка;
• легко приобрести запасные части;
• небольшой размер.

Недостатки:

сильно шумит при работе.

3. Grundfos MQ 3-35

Простая в работе и надежная модель. Риск выхода из строя практически полностью исключается функцией защиты от перегрева и сухого хода. Электроника следит за уровнем воды, что является дополнительным преимуществом. Пропускной способности три куба в час хватит для большинства небольших хозяйств, не говоря уж про дачи. Максимальный напор в 35 метров решает проблему удаленности скважины или колодца. Функция повышения давления является ещё одним серьезным плюсом.

Достоинства:

• качественная сборка;
• низкий уровень шума;
• высокая степень надежности;
• малые размеры и вес;
• возможность повышения давления.

Недостатки:

отсутствует гидробак.

Что учитывать при выборе конкретной модели?

В зависимости от того, для каких целей приобретается поверхностный насос, отличаются характеристики, на которые следует ориентироваться.

Насос для полива приусадебного участка

В этом случае основными параметрами оборудования являются:

• Производительность. Для полива огорода вполне достаточно одного кубического метра в час;
• Глубина всасывания, на которой будет эксплуатироваться оборудование. Поверхностный насос поднимает воду максимум с девяти метровой глубины. При этом следует помнить о соотношении вертикаль-горизонталь, которое составляет один к четырём. Работая на двухметровой глубине насос должен быть удалён от колодца на восемь метров. Если глубина всасывания превышает четыре метра (или же общая протяжённость подающей магистрали более двенадцати метров), следует увеличить просвет трубы на ¼ дюйма;
• Напор. Ориентироваться следует на самую удалённую точку потребления.

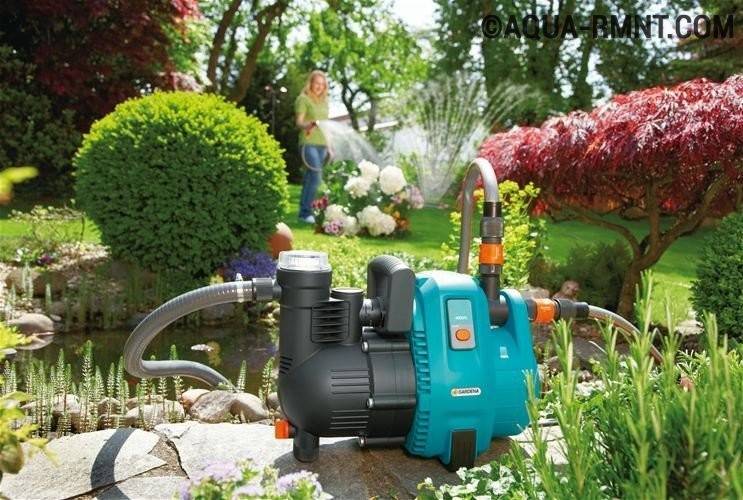

С помощью поверхностного насоса можно без проблем организовать полив приусадебного участка. Оборудование легко устанавливается и не требует особых навыков при монтаже

Для подключения поверхностного насоса нужны следующие комплектующие: шланги (для забора воды и для полива); штуцер для соединения шланга и насоса; обратный клапан и фильтр-сетка, который устанавливается на обратный клапан и задерживает песок и твёрдые частиц.

Насос для системы водоснабжения дома

При выборе поверхностного насоса, предназначенного для водоснабжения загородного дома, нужно ориентироваться на объём потребляемой воды, количество точек потребления и необходимый напор в системе.

Проектирование системы водоснабжения дома, основанного на поверхностном насосе, требует учета объёма потребляемой воды и количества точек расхода

Для простоты расчётов можно брать следующие величины:

• Дом на семью из четырёх человек потребляет в час 3 м 3 ;
• Дом на две семьи – 5 м 3 /час;
• Дом на четыре семьи – 6 м 3 в час;
• Приусадебный участок – около одного кубического метра в час.

В засушливое время потребление воды может существенно увеличиться, в жаркие дни только на полив будет уходить на 40-55% больше обычного.

Помимо этих параметров, нужно обратить внимание на. Если установлено значение 3,5 атмосферы, то максимальный напор в системе должен быть больше чем суммарное давление по горизонтали и вертикали подающей магистрали (расстояние до воды плюс 45-50 метров)

Расстояние в 10 метров по вертикали или 100 метров по горизонтали приравниваются к давлению в одну атмосферу.

Для организации водоснабжения дома помимо самого насоса понадобятся следующие комплектующие:

• Соединительный штуцер;
• Подводящий и выводящий шланг;
• Обратный клапан с сетчатым фильтром;
• Гидроаккумулятор, роль которого выполняет бак ёмкостью 30-60 литров. Он должен поддерживать давление в системе;
• Гибкая подводка для соединения насоса и баком;
• Пятивыводной адаптер для второго выхода;
• Манометр;
• . Оно подсоединяется в пятивыводной адаптер. На нём устанавливаются значения давления, при которых насос будет включаться либо выключаться.

Как и из чего сделать насосную станцию своими руками?

Для обеспечения стационарного водоснабжения в загородном доме оптимальным решением является установка насосной станции. Такое устройство обеспечивает стабильный напор воды в трубопроводе, а отдельные модели способны работать даже в случае отключения электроэнергии.

1. Целесообразность самостоятельной сборки
2. Основные моменты сборки
3. Конструкция автоматической насосной установки
4. Варианты без гидравлического бака
5. Как сделать насосную станцию с погружным (глубинным) насосом? (видео)
6. Установка насосного агрегата
7. Этапы установки
8. Обслуживание автоматического насосного агрегата

Для обеспечения стационарного водоснабжения в загородном доме оптимальным решением является установка насосной станции. Такое устройство обеспечивает стабильный напор воды в трубопроводе, а отдельные модели способны работать даже в случае отключения электроэнергии.

Подключение оборудования

Итак, как следует правильно подключить домашнюю насосную станцию, чтобы в дальнейшем не столкнуться с техническими несостыковками? В первую очередь устанавливаем агрегат на специально подготовленное основание. Оно может быть кирпичным, бетонным или деревянным. Чтобы обеспечить устойчивость, привинчиваем ножки станции при помощи анкерных болтов.

Для монтажа насосной станции предусмотрены специальные ножки-подставки, тем не менее, для придания дополнительной устойчивости оборудование обязательно фиксируют с помощью болтов

Если под оборудование подложить резиновый коврик, можно погасить ненужные вибрации.

Для более удобного обслуживания насосную станцию устанавливают на основание высотой с обычный стол, сделанное из прочного материала – бетона, кирпича

Следующий шаг – подключение трубы, идущей от скважины. Чаще всего это полиэтиленовое изделие диаметром 32 мм. Для соединения потребуются муфта с наружной резьбой (1 дюйм), металлический уголок с наружной резьбой (1 дюйм), обратный клапан с аналогичным диаметром, прямой кран «американка». Все детали соединяем: трубу закрепляем муфтой, «американку» фиксируем при помощи резьбы.

Один из обратных клапанов находится в скважине, второй монтируется прямо к насосной станции. Оба клапана служат для защиты системы от гидроударов и обеспечивают правильное направление движения воды

Второй выход предназначен для сообщения с водопроводной сетью. Обычно он расположен в верхней части оборудования. Трубы соединения также выполнены из полиэтилена, так как это недорогой, пластичный, прочный материал. Фиксирование происходит похожим способом – при помощи «американки» и комбинированной муфты (1 дюйм, угол 90°) с наружной резьбой. Сначала «американку» прикручиваем к выходу станции, затем в кран монтируем муфту из пропилена, напоследок водопроводную трубу фиксируем в муфте методом спайки.

Для полной герметизации соединений необходимо их уплотнение. Традиционно используют обмотку из льна, поверх него наносят специальную уплотнительную пасту

После того, как вы подключили насосную станцию к системе водозабора и водопровода, необходимо проверить качество ее работы.

Для полной герметизации соединений необходимо их уплотнение. Традиционно используют обмотку из льна, поверх него наносят специальную уплотнительную пасту

Виды мембран

Качество и материал мембраны, напрямую зависят от цены, производителя, цели использования насоса, мощности.

Существуют следующие виды материалов, из которых изготавливают мембрану:

1. Сантопрен или Вил-флекс. Используется для производства мембран в химической промышленности. Отличаются стойкостью к истиранию и бюджетной ценой.
2. Буна-Н. Материал подходит как для пищевой промышленности, так и для технических жидкостей.
3. Геоласт. Универсальный и долговечный материал, который подходит для жидкостей с любым уровнем активного вещества.
4. Витон. Материал предназначен только для химических жидкостей с высоким уровнем активности агрессивного вещества.
5. Полиуретан. Долговечный материал, предназначенный для нейтральных жидкостей.
6. Неопрен. Отличается низкой ценой и универсальностью: подходит как для агрессивных жидкостей, так и для нейтральных.
7. Фторопласт. Применяется в пищевой промышленности и фармацевтике.
8. Эластомер термопластичный. Прочный материал для веществ, средней агрессивности.
9. Этиленовый каучук (пропиленовый). Применяется для низкотемпературных жидкостей.
