Электронная розетка-таймер: принцип работы гаджета и как не ошибиться в выборе

Видео: Как настроить розетку таймер

В завершение статьи предлагаем изучить тонкости работы приборов по контролю за временем. Особенности работы и инструкция по применению Masterclear, модель «ТМ22», можно узнать, посмотрев следующий видеосюжет.

Об особенностях работы таймера ТЭ 15 на Din-рейку ИЭК и инструкцию по его применению можно изучить, посмотрев следующий видеосюжет.

Розетка с таймером

Схема подключения электронного таймера

Схема подключения таймера

Умная розетка: виды, подключение, особенности работы и способы управления

Схема подключения реле времени

Работа реле времени с задержкой включения

На что обращать внимание при выборе таймера времени электронного

При покупке следует определиться не только с типом прибора, но также обратить внимание на основные технические характеристики и параметры, влияющие на работу устройства:

  1. Временные рамки программирования. Здесь всё просто. Если требуется управлять напряжением только на протяжении суток, выбирается простая механическая модель. При необходимости недельного или даже месячного управления, выбирается электронный вариант с наличием соответствующих опций.
  2. Точность. Данная характеристика больше актуальна для механических моделей. Хотя для большинства задач, которые ставятся перед таймерами, точность до секунд не важна. Для оптимального показателя необходимо выбирать изделия проверенных производителей.
  3. Нагрузка. В зависимости от нагрузки сети необходимо выбирать соответствующее устройство. Есть модели, которые выдерживают нагрузку в 7 А, 10 А и 16 А. Выбор показателя будет зависеть от мощности, которую потребляет устройство, запитанное через данную розетку.
  4. Количество линий программирования. Этот параметр показывает, сколько устройств может быть замкнуто на таймер. Самые простые образцы поддерживают всего один прибор, более продвинутые модели имеют 2 и более линии.
  5. Пыле- и влагозащищённость. Некоторые устройства могут иметь дополнительную защиту от негативного воздействия факторов внешней среды. Это характерно для таймеров, предназначенных к использованию на открытом воздухе.

ФОТО:  images.esellerpro.com Существуют образцы, имеющие надёжную защиту от внешних факторов для уличного использования

Принцип работы умных розеток

Автоматизация отдельной функции или в целом процесса предполагает применение датчиков, которые реагируют и передают на руководящий центральный механизм информацию о параметрах работы. Но приобретение этого недешевого оборудования могут позволить себе далеко не многие.

Частично решить вопрос автоматизации и управления электропитанием помогает установка выключающихся розеток.

Способ коммутации электроконтактов в таких приборах базируется на том, что при срабатывании реле проводники замыкаются.

Галерея изображений
Фото из
Розетка с таймером — полезное компактное устройство, которое отключит электрооборудование в момент, запрограммированный владельцем

Большинство моделей розеток с таймером представляет собой миниатюрное устройство с вилкой на тыльной стороне для штепсельного соединения

Выпускаются подобные розетки и для стационарной установки, но пока активней востребованы переносные варианты

По способу управления розетки делятся на разновидности с механическим и электронным таймером. Механические реже ломаются, но не слишком удобны в эксплуатации

Розетки с механическим способом выставления времени оснащены поворотным механизмом, с помощью которого обеспечивается подключение к сети в диапазоне от часа до одних суток

Модели розеток с электронным управляющим органом позволяют подключать/отключать электроприборы в интервале от часа до целой недели

В ряду торговых предложений розеток с электронным таймером не последнее место занимают устройства, управляемые с помощью смартфона

Для установки в ванных комнатах, теплицах, входных группах, бассейнах и т.д. выпускаются изделия с защитой от внешних негативных воздействий

Розетка с таймером в управлении внешними системами

Устройство со штепсельным соединением

Стационарные электроустановочные изделия

Модель розетки с механическим управлением

Программируемый интервал механического таймера

Даипазон работы электронных модификаций

Смарт-разновидности розеток с электронным таймером

Влагозащищенные электроустановочные точки

В зависимости от типа выбранной модели и ее технических параметров, умная розетка способна обеспечить настройку двух видов программ:

  1. Суточной – когда процесс ограничен отрезком времени в 24 часа.
  2. Недельной – предусматривает возможность запрограммировать старт и финиш работы электроприборов отдельно на каждый день недели.

В любом доме полно техники, которая может потребовать отложенного включения с применением таймера на 220 В. Розетки-таймеры помогают решить одновременно несколько задач, т.е. осуществлять:

  • Управление электрооборудованием. В том числе стиральной машиной, насосом, бойлером, мультиваркой… Автоматически включающиеся розетки могут быть также использованы для включения света и подогрева аквариума, курятника или сарая с животными.
  • Управление освещением. Автоматическое включение музыки и света поможет сформировать впечатление и эффект присутствия владельцев дома в помещении, благодаря чему позволит уберечь жилище от проникновения незваных «гостей».
  • Автоматизация сельскохозяйственных работ. Все процессы, которые не требуют непосредственного участия человека, могут быть успешно автоматизированы, например, вентиляция теплиц, уход за домашними животными, полив растений.

Использование умных розеток при установке двухтарифного счетчика электроэнергии позволяет статью ежемесячных платежей снизить на 30-40%. В течении пиковых по ставкам тарифных часов, при которых цена на киловатт потребляемой энергии в полтора раза превышает обычную, потребитель будет просто отключаться, осуществляя при этом расход электроэнергии в ночное время в часы минимальной по стоимости тарификации.

Розетка-таймер поможет на приусадебных участках  автоматически запустить охранное устройство, подсветку теплицы и освещение территории в ночное время

Устройства этого типа очень актуальны для любителей допоздна смотреть телевизор, которые нередко засыпают перед экраном. Ведь помимо того, что включенный телевизор в течение нескольких часов будет непрерывно потреблять электроэнергию, так он и еще и будет выступать генератором электромагнитных волн, весьма негативно отражающихся на качестве сна.

Розетка с таймером по принципу функционирования во многом схожа с реле времени: по истечении заданного программой временного интервала она замыкает/размыкает контакты

Особенности программирования

Инструкция по настройке розетки с таймером входит в техническое руководство, при покупке обязательно убедитесь, что оно имеется в комплекте.

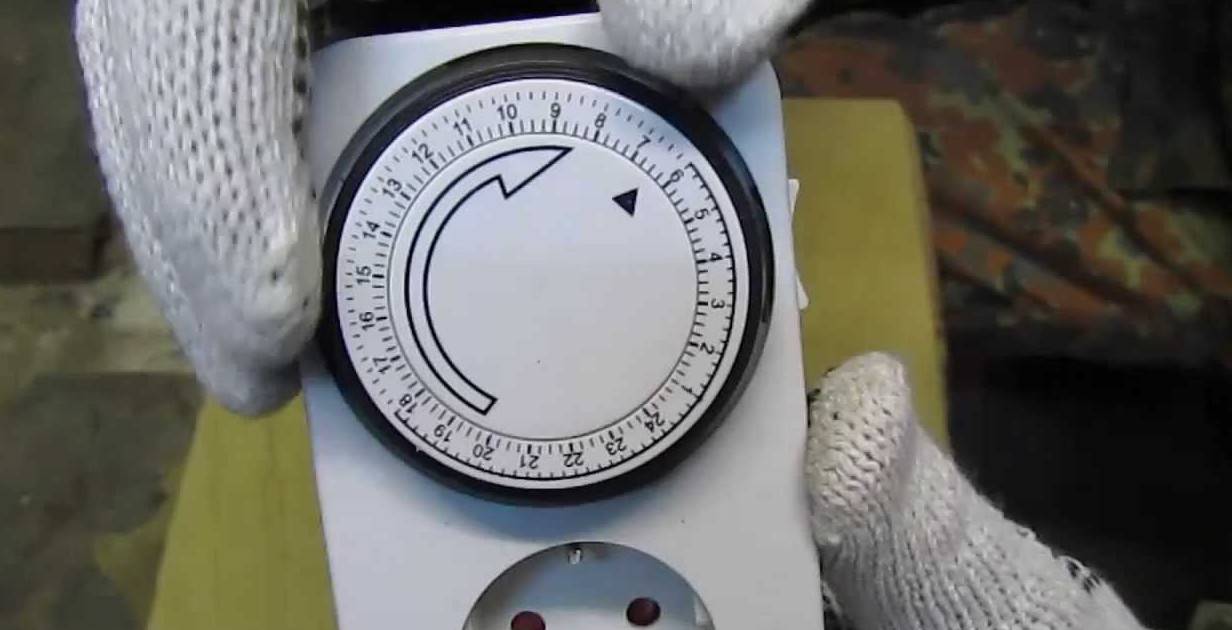

Настройка механической розетки

В механических устройствах основным элементом является барабан, на него нанесена специальная разметка. С ее помощью потребитель может самостоятельно настроить временной интервал и указать цикличность. К примеру, надо запрограммировать работу фильтрующего насоса для бассейна, который должен срабатывать на 15 минут каждые три часа.

По схеме работа устройства происходит так:

  1. С одного до двух часов ночи на устройство не подается напряжение.
  2. В два часа ночи на розетку подается питание на пятнадцать минут. Происходит активация насосного устройства с фильтром.
  3. С четырех до пяти часов утра на устройство не поступает питание, насос отключен.
  4. В шесть часов утра произойдет автоматическая активация устройства в результате подачи напряжения.
  5. Затем его включение производится в 9 и 12 часов с интервалом в три часа.
  6. В три часа дня таймер настроен так, что будет срабатывать на тридцать минут.
  7. Затем в шесть и девять часов вечера насосное устройство активируется два раза, каждый по полчаса.
  8. В завершение произойдет активация системы в 12 часов ночи. Устройство будет работать пятнадцать минут.

Схема работы механического таймера

Настройка электронной розетки

Инструкцию по настройке электронной розетки разберем на примере модели ТМ24. При использовании такого устройства сначала производится программирование текущего времени. Чтобы задать параметр, зажмите кнопку Set на устройстве и удерживайте ее в течение нескольких секунд. Для выбора дня нажимаются кнопки Left и Right, когда он будет установлен, еще раз нажмите на Set, это приведет к переходу устройства в меню настройки времени. Здесь часы и минуты изменяются аналогичным образом с помощью кнопок Left и Right.

После выставления времени производится регулировка основных рабочих параметров устройства:

  1. Если надо увидеть один из таймеров, то кликните по кнопке «Вправо» (Right). На цифровом экране отобразятся индикаторы 1_On, 2_On и т. д. Номер перед надписью говорит о выборе конкретного таймера — первого, второго и т. д.
  2. Затем нажмите на кнопку Set. Кликнув на нее, вы сможете увидеть запрограммированный день недели для срабатывания таймера.
  3. Повторным нажатием по этой кнопке попадете в меню программирования времени по минутам.
  4. Затем еще раз кликните и удерживайте клавишу «Вправо», выберите параметр 1_Off. Это позволит отключить работу первого таймера. Для деактивации второго счетчика выбирается 2_Off, для третьего — 3_Off и т. д.
  5. Чтобы покинуть меню настройки, кликните на кнопку Clk.

Принцип работы включения и выключения умных розеток: как это работает

В зависимости от способа установки умные розетки можно условно разделить на две категории:

  1. Стационарные – устанавливаются взамен бытовых штепсельных розеток.
  2. Умные розетки выполненные в виде переходника, который вставляется в простые розетки. Одной разновидностью умных переходников являются розеточные блоки (удлинители) со встроенным блоком управления.

Независимо от способа установки, розетки для умного дома подключают и отключают электроприбоы с помощью встроенных реле в нужное время. Элемент замыкающий и размыкающий электрическую цепь – электромагнитные реле или электронные ключи: транзисторы, тиристоры, семисторы. Перечисленные электронные компоненты часто называют твердотельными реле.

Преимущества и недостатки

Основными преимуществами умных розеток является:

  • удаленное управления электроприборами;
  • снижение потребления электроэнергии за счет оптимального времени работы бытовой и другой техники;
  • повышение бытового комфорта.

Естественно, за это приходится платить. Цена розеток с интеллектуальной начинкой выше стоимости обыкновенного электроустановочного изделия.

Плюсы и минусы розеток-таймеров

  1. Достоинства:
  2. Возможность автоматизировать включение-выключение электроприборов: упрощает работу и экономит время.
  3. В какой-то степени экономит энергию, если использовать данную систему для освещения, отопления или автоматизации фермерского хозяйства.
  4. Создания удобного временного графика включения-выключения (только электронное управление).

Розетки с наличием электромеханического таймера включения позволяют подключать как промышленные, так и бытовые приборы. На уличных розетках имеется пластиковая защита от влаги, мороза, атмосферных осадков и других внешних факторов.

Принцип работы розетки с таймеров состоит в периодическом включении и выключении прибора, которое регулируется с помощью строенного таймера.

  • В инструкции к каждой розетке указывается:
  • общие правила и схемы подключения самой розетки;
  • регулировка таймера;
  • принцип подключения электрических приборов.

Учтите, что если прибор не включен в розетку, то она находится в режиме неработоспособности. Если время включения и выключения электрических приборов каждый день разное, то рекомендуем применить недельный вариант розеток с таймером. Они позволяют регулировать электроснабжение даже при длительном отсутствии хозяев дома.

На электронных розетках с таймером имеются жидкокристаллические дисплеи, элементы питания, евровилки и розетки, а также кнопки для регулировки устройства. Стоимость такого прибора значительно выше, чем механического. Однако, их покупка оправдана только в случае недельной регулировки работы устройств. В противном случае можно обойтись и механическим типом таймера.

  1. У розетки с электрическим таймером имеются такие преимущества:
  2. возможность регулировки времени работы по минутам;
  3. выбор дня недели, во время которого будет осуществляться выключение и включение потребителей;
  4. возможность как ручного, так и автоматического включения;
  5. работа таймера не зависит от электроснабжения, наличие батареи позволяет сохранять настройки таймера на протяжении более четырех дней;
  6. наличие функции имитации присутствия хозяев в доме;
  7. наличие автономной программы более чем на два года.
  • Недостатки:
  • В основном недостатки имеют розетки с механическим управлением. Это неточность хода таймера, шумность в виде тиканья, короткое время программатора (24 часа), частый выход из строя именно таймера (недолговечность).
  • Электронное управление тоже имеет некоторые недостатки, но это зависит от модели. Часто таймер работает независимо от общего тока (на батарейке), и даже при неожиданном отключении электричества продолжает работать.
  • Отсутствует встроенный аккумулятор. Нет света в квартире – настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.
  • Большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения.
  • Из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно.

Aqara QBCZ11LM

В отличие от большинства других розеток, которые представляют собой переходники, Aqara QBCZ11LM — это стационарная настенная модель, работающая по протоколу ZigBee. То есть для подключения устройства к смартфону вам понадобится шлюз. После этого, установив мобильное приложение, вы сможете программировать различные сценарии и дистанционно управлять питанием электроприборов.

Умная розетка Aqara QBCZ11LM

Розетка оснащена защитными шторками, выдерживает нагрузку до 2500 Вт и обладает высокой термоустойчивостью – до 750 °С. Таким образом, можно быть уверенным, что ее корпус не расплавится от нагрузки и не станет причиной возгорания.

Компактная умная розетка (55х55х80 мм) от Яндекс доступна в двух цветах – черном и белом. На сегодняшний день это одно из самых доступных устройств на рынке: его средняя стоимость составляет 1200 рублей. Несмотря на небольшие размеры и бюджетную цену, розетка обладает неплохими характеристиками, выдерживая нагрузку до 3680 Вт.

Яндекс YNDX-0007 доступна в двух расцветках

Работает умная розетка через Wi-Fi и подключается к экосистеме «Умный дом Яндекса». Конечно, она поддерживает Алису и управление с помощью голосовых команд.

Рейтинг ZOOMМаксимальная мощностьПротокол связиКол-во розеток / доп.разъемыСредняя цена
1.HIPER IoT P053680 ВтWi-Fi11690₽
2.Яндекс YNDX-00073680 ВтWi-Fi11180 ₽
3.ELARI Dual Smart Socket NRG-DEU16PM3500 ВтWi-Fi21990₽
4.Xiaomi Mija Smart Plug Enhanced EU VDE Wi-Fi ZNCZ03CM2200 ВтWi-Fi1 + 2х USB1433 ₽
5.Rubetek RE-33013000 ВтWi-Fi12881 ₽
6.ELARI Smart Socket SMS-EU10USB2200 ВтWi-Fi1 + 1х USB1290 ₽
7. Aqara QBCZ11LM2500 ВтZigBee11690 ₽
8. Aqara Smart Plug2300 ВтZigBee11990 ₽
9. Xiaomi Smart Plug (WIFI) ZNCZ05CM Mi3680 ВтWi-Fi11550 ₽
10.DIGMA DiPlug 200S3680 ВтWi-Fi11020 ₽

Для каких целей удобно пользоваться суточной розеткой с таймером

Большинство сложной бытовой техники имеет собственные встроенные таймеры, поэтому суточную розетку используют для подключения более простых устройств и оборудования, но не всегда, об этом мы расскажем чуть ниже. Приведем примеры использования устройства.

Стандартное применение

Чаще всего розетка таймер используется для аэраторов аквариума

Вначале уделим внимание тому — для чего чаще всего приобретают или самостоятельно изготавливают суточные таймеры. Еще одно применение — подключение тепловентиляторов

Еще одно применение — подключение тепловентиляторов

  1. Для включения тепловентиляторов, масляных радиаторов и прочего отопительного оборудования, которое не должно работать весь день. Например, подключив к электрическому бойлеру розетку, можно запланировать его работу так, чтобы он начинал греть воду только перед пробуждением хозяев, а не целую ночь.
  2. Часто суточные розетки используют того чтобы автоматизировать работу простейших бытовых электроприборов, например если говорить о кухне то можно запланировать включение электрочайника или тостера, как и в предыдущем случае — утром.
  3. Для управления освещением как внутренним, так и наружным. Хотя в этом случае желательно использовать сумеречное (астрономическое реле) так как время заката постоянно изменяется. Но, например, для праздничной иллюминации на несколько дней (новый год, рождество) розетка таймер — простой и дешевый способ.
  4. Пользуется спросом она и у аквариумистов — через нее подключают системы подогрева воды и аэрации для содержания некоторых видов, требовательных к условиям внешней среды, рыб.
  5. Для включения подсветки комнатных растений и рассады.

Не совсем обычные применения розетки с таймером

Розетка таймер может спасти от такой неприятности

Кроме традиционных областей применения имеет смысл использовать подключение через таймер розетку и других приборов, которые кажется, в ней не нуждаются.

  • Утюг или кипятильник мы включаем на непродолжительное время и контролируем и работу. Но (о чем мы говорили в начале статьи) чтобы не сомневаться,  выключили мы его или нет, можно использовать таймер, настроенный на отключение прибора, например, через полчаса. Если забыли вытащить вилку, прибор обесточит автоматика.
  • Телевизор или музыкальный центр обычно оставляют в ждущем режиме. Подключите их через таймер розетку, настройте на включение только в то время, когда вы дома.

Поможет она сэкономить электроэнергию

Это снизит расход электроэнергии (даже в ждущем режиме потребляется ток на питание приемника дистанционного управления) и обеспечит большую безопасность (пожарники рекомендуют отключать все электроприборы, из сети уходя из дома), за вас это сделает автоматика. Особенно удобен такой подход, если к обычной розетке затруднен доступ, и чтобы вытащить вилку приходится прибегать к акробатическим приемам.

Многие любят засыпать перед голубым экраном. Хотя в меню телевизора и есть функция отключения через определенное время задействовать ее, как правило, забывают.  Подключите телевизор через суточную таймер розетку, которой задано прекращать подачу электроэнергии каждый день, например в полночь, проблема будет решена.

Настройка реле времени

Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.

Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку (далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.

После настройки текущего времени и дня недели, приступаем к программированию реле времени.

Обзор популярных моделей

Самые популярные среди потребителей модели устройств:

  1. Theben 26. Считается одной из самых простых и одновременно надежных розеток, выпускается на территории Германии и характеризуется высоким ресурсом эксплуатации. Когда цикл активации и отключения срабатывает, устройство предупреждает хозяина об этом посредством специального щелчка. При заводе таймера розетка функционирует без шума, что более характерно для изделий китайского производства. Единственным недостатком можно назвать отсутствие световой индикации, но этот минус не критичен. Параметр максимальной нагрузки составляет 16 Ампер.
  2. Theben 26 IP 44. Эта модель практически идентична той, что описана выше, только ее основное отличие заключается в наличии влаго- и пылезащищенного корпуса. Этот нюанс особенно важен, если розетка будет установлена вне помещения, на улице. По всем остальным характеристикам устройство соответствует вышеописанной модели — механическая система управления, максимальный параметр силы тока составляет 16 Ампер. Стоимость таких устройств может достигнуть трех тысяч рублей, но это обусловлено высоким качеством комплектующих и сборки. К основным особенностям следует отнести бесшумную работу устройства, а также звуковое оповещение хозяина о срабатывании цикла.
  3. E. Next T11. Простое по конструкции устройство механического типа, производится российской компанией. По утверждению производителя, процедура изготовления соответствует всем европейским стандартам, что свидетельствует о высоком качестве изделий. Помимо розеток, компания занимается выпуском бытовых источников освещения, а также щитового оборудования. При всех преимуществах устройство обладает довольно низкой ценой, купить такую розетку на рынке можно за 400 рублей. Величина нагрузки составляет 16 Ампер.
  4. E. Next T14. В отличие от предыдущей модели это — электронная розетка с запасом таймера в одну неделю. Специалисты позиционируют изделие как высококачественный девайс с широкой функциональностью и простым управлением. Потребитель может задать нужный график срабатывания розетки каждый день на протяжении недели. Величина максимальной силы тока при нагрузке составляет 16 Ампер. Качество сборки не сравнится с немецкими изделиями, но за доступную цену это неплохой вариант.
  5. Feron TM 22/61925. Вариант отечественного производства характеризуется невысокой стоимостью и возможностью работы в российских условиях. Качество сборки неплохое, но эту модель нельзя назвать самой надежной. Производитель предоставляет потребителю гарантию на 14 дней, что настораживает. При покупке поинтересуйтесь у продавца, стоит ли брать эту розетку. Обычно реализаторы знают, в какой партии товаров возвратов больше всего. Параметр максимальной нагрузки составляет 16 Ампер, устройство оснащается электронным программатором и недельным таймером. На цифровом экране выводятся основные параметры устройства, настройки и время.
  6. Digitop РВ-1С. Модель с электронным таймером, но существенным недостатком является то, что счетчик рассчитан на одни сутки. Наличие электроники способствует более упрощенной настройке девайса и значительно увеличивает его возможности. Потребитель может запрограммировать различные временные интервалы для активации и отключения оборудования, а не цикличные, как на большинстве моделей. Максимальная величина тока при нагрузке составляет 10 Ампер, этого достаточно для среднестатистической квартиры. Несмотря на то что производство розеток налажено в России, компания поставляет на рынок изделия, характеризующиеся высокой надежностью и качеством.
  7. HS Electro T-10. Компания занимается выпуском счетчиков, временных реле и прочей электроники. Эта модель розеток по характеристикам соответствует вышеописанному изделию, но оснащается электронным таймером с суточным счетчиком. По сравнению с механическими вариантами наличие электроники делает HS Electro T-10 более надежной. Устройство обладает высоким сроком службы и гибким меню, позволяющим произвести настройку разных циклов активации и отключения. Величина максимально допустимого тока при нагрузке составляет 10 Ампер.

Настройка электронного таймера-розетки

Настроить таймер достаточно просто, как и всю, в общем-то, современную технику. Используемые сейчас электроприборы часто имеют ну очень лаконичные средства управления, например, у I-pad, чуда компьютерной техники, на все про все всего одна кнопка.

Здесь у нас дела не компьютерные, а розеточные, поэтому имеем одну кнопку выбора режима и много-много кнопок, которыми пользуются при установке точных моментов времени. Программируемые розетки — это вам не шутка!

Все управление и настройка таймера регламентирует инструкция. Однако это не так уж и сложно. Как видно на изображении выше и на следующей красивой картинке, переключатель режимов имеет два положения — ON или I, то есть запуск таймера в работу и режим установки времен, который обозначен значком циферблата º.


Электронная розетка-таймер
Электронная розетка-таймер

Пример, как может программироваться электронная розетка-таймер для управления включением насоса, обеспечивающего фильтрацию воды в бассейне.

Программа работы таймера, управляющего включением насоса на фильтре воды в бассейне

Насос фильтра включается через каждые три часа на 15 минут в течение времени, когда кто-то пользуется бассейном. При повышенном потоке купающихся в час пик его можно включать и на 30 минут. А когда нет посетителей — заставить поработать целый час, после чего совсем выключить.

На втором примере представлено использование таймера-розетки для экономии электроэнергии в сети с двумя тарифами. Программа работает для обеспечения питания устройства только в периоды, когда используется экономный тариф, а в часы пик питание блокируется.

Программа, позволяющая экономить электроэнергию

Все, на первый взгляд, сложное, может оказаться простым, если разобрать и посмотреть, что у устройства внутри.

Таймер изнутри

Это таймер-розетка наиболее простая и механическая. Разумеется, были разработаны и продаются цифровые розетки-таймеры, которые имеют немного больше режимов. Но принцип настройки почти тот же, только время выставляется на табло с помощью кнопок перемещения (Left-Right, Set) и все сохраняется в памяти. Для подпитки цифровых таймеров используется аккумулятор. Его надо иногда подзаряжать: после сброса просто оставить «без работы» часов на 12–16.

Электронная таймер-розетка
Функции кнопок

Здесь, как видим, можно точнее указать и время включения/выключения, есть режим обратного отсчета времени (явно навеянный фильмами про гангстеров), есть возможность случайного включения таймера. Цифровые таймеры могут работать не только в суточном цикле, но также и в недельном. Электронный недельный таймер используется, когда приходится уезжать на несколько дней. Например, если на дачу вы ездите только по уикендам, а остальное время живете в городе. Вот и надо, чтобы такой маленький умница-таймер выполнял за вас некоторые работы на даче, которые желательно, чтобы делались непрерывно.

Разновидности

По принципу устройства и функционирования розетки-таймеры делятся на две обширные группы:

Механические

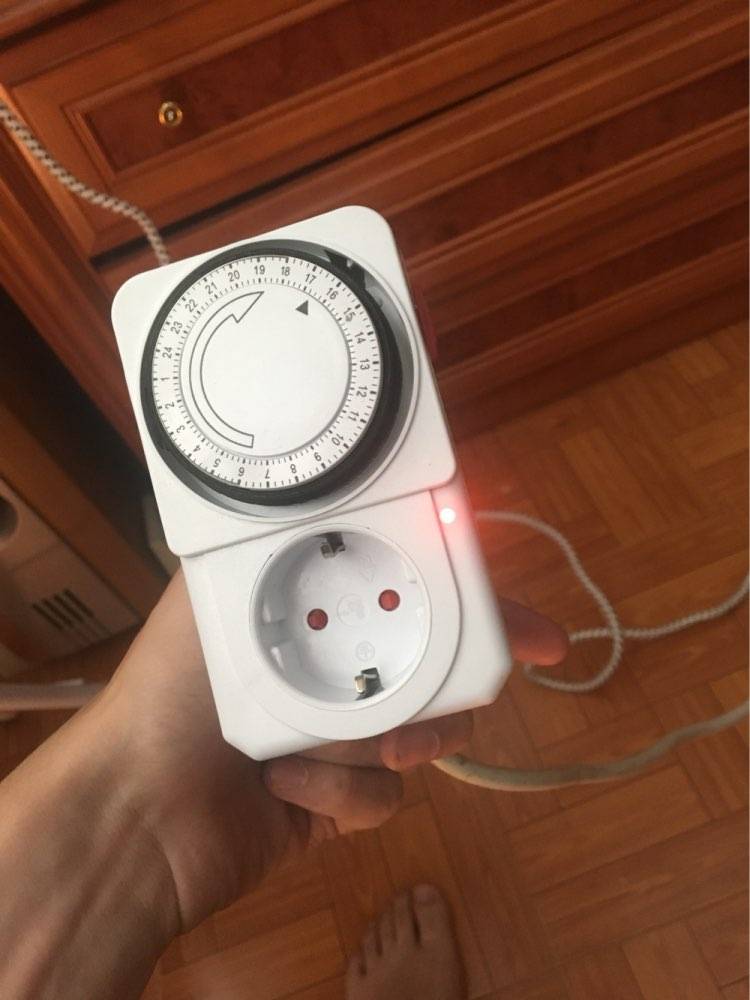

Образец механической розетки-таймера

Принцип работы розетки с таймером механического типа заключается в замыкании и размыкании проводников за счёт непрерывного вращения специального устройства. В старых моделях возрастом более тридцати лет роль такого устройства играл механизм, состоящий из спиральной пружины и шестерёнок, аналогичный часовому.

На сегодняшний же день его заменили тихоходные импульсные электродвигатели, в результате чего:

  • Звук работы устройства стал тише;
  • Появилась зависимость от наличия электропитания.

Ниже на схеме вы можете ознакомиться с основными элементами рассматриваемого устройства:

Схема основных элементов механической розетки с таймером

Несомненным преимуществом данного типа розеток-таймеров является их относительно низкая цена. Электронные модели, о которых речь пойдёт немного ниже, конечно же, стоят дороже.

Но и недостатков, к сожалению, тоже хватает:

  1. Уже упомянутая мной зависимость от электроэнергии.

Тут сразу «всплывают» две проблемы:

  • В случае поломки на линии электропередач, рассматриваемый прибор попросту не будет работать. Хотя, с другой стороны, после того, как аварию устранят, он всё-таки выполнит своё предназначение, что может оказаться весьма вовремя в зависимости от ситуации;
  • Если же частота переменного тока в используемой сети отклоняется от пятидесяти Герц, то импульсный электродвигатель начинает либо опаздывать, либо спешить;
  1. Ограниченный период действия заданной программы, который обусловлен возможностями передаточного числа редуктора. Таким образом, запрограммировать механическую розетку с таймером можно лишь на одни сутки, что не всегда удобно;

Настройку выполнить можно лишь на 24 часа

Также стоит отметить, что бывают экземпляры, устанавливаемые вместо классических розеток, и экземпляры, оснащённые штекерами, которые позволяют попросту вставить устройство в любую уже установленную классическую розетку.

Механическая розетка с кнопкой выключения и штекером

Как настроить такой прибор?

В этом вопросе, кстати, механика тоже уступает электронике, так как здесь установка нужного временного периода выполняется несколько сложнее:

  1. Переключатель ставим в непрерывный режим;
  2. Вращаем диск, фиксируя нужное время;
  3. Нажимаем или отжимаем кнопки по периметру диска, обозначая моменты включения и выключения устройства;
  4. Вставляем вилку шнура нужного прибора в посадочное место розетки-таймера;

Штепсель электроприбора в посадочном месте автоматического устройства регулировки подачи электрического тока

  1. Переводим боковую кнопку в управляемый режим работы. Включённое устройство издаёт негромкий жужжащий звук.

Электронные

Розетка с электронным таймером

Здесь за выключение и включение розетки отвечают релейные схемы, которыми управляет процессор.

Такое устройство повышает стоимость прибора, но и даёт потрясающие возможности:

  1. Элементарная интуитивная инструкция управления. Достаточно понажимать подписанные кнопки, чтобы добиться нужного режима рассматриваемого аппарата;

Настройка электронной розетки-таймера не доставляет никаких проблем

  1. Возможность задания программы на неделю, а в некоторых моделях даже на месяц. То есть, вы можете учесть выходные, когда ваш режим дня меняется, или эксклюзивные неповторяющиеся события, распланировать работу электроприборов на время ваших длительных отъездов и многое другое. По сути, вы на шаг приближаетесь к тому, что ваш дом становится «умным»;
  2. Отсутствие зависимости от электроснабжения. Встроенные аккумуляторы дадут возможность продолжать функционировать даже в периоды аварийного отключения света;
  3. Выполнение функции часов. Мелочь, но всё равно полезно.

Розетка с электронным таймером показывает время и день недели

В общем, если вам необходимо время работы одного или нескольких электрических приборов расписать на более длительный срок, нежели одни сутки, то покупать следует именно электронную розетку с таймером.

Срок эксплуатации

Гарантийный срок службы приборов завод изготовитель указывает в технической документации. Однако фактический срок службы розеток обычно больше, чем это указывается в паспорте изделия. Практика показывает, что приборы известных производителей служат дольше, чем устройства, произведенные малоизвестными фирмами.

В этом материале мы постарались рассказать об умных розетках, их назначении, устройстве и принципах работы. Попытались показать, что применение таймеров и электронных розеток позволяет экономить электричество и увеличивает уровень безопасности и комфорта. Надеемся, что сведения, приведенные в статье, окажутся полезными для читателя.

Типы таймеров

Рассматриваемые приборы подразделяются по принципу действия таймеров на механические и электронные.

Простейшим вариантом механического таймера является таймер с обратным отсчётом выполненный на базе часового механизма, который заводится поворотом ручки.

Наибольшим спросом пользуются розетки с механическими суточными программами. Поскольку для работы электродвигателя часового механизма нужна электроэнергия, их иногда называют электромеханическими таймерами. В качестве резервного питания используются аккумуляторы. Программа управления нагрузкой создаётся механически за счёт набора сегментов с 15-минутными интервалами.

Электронный таймер для бытовой розетки даёт возможность задавать выполнение программ на неделю и месяц, а также отображать реальное время и параметры заданных программ на жидкокристаллическом индикаторе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
