Теплый пол: 5 преимуществ

Технология монтажа водяного тёплого пола своими руками

Учитывая данные предварительно составленного плана системы, и завершив установку коллекторного шкафа можно приступать к монтажу водяного тёплого пола, состоящего из следующей последовательности действий:

  1. Подготовка основания. Для начала поверхность пола очищается от различного мусора, грязи и пыли. В случае если перепады высоты превышают 1−2 см, то основание подлежит тщательному выравниванию;
  2. Изоляция. Прежде всего, на выравненное основание укладывается гидроизоляционная плёнка предотвращающая попадание влаги в теплоизолятор. Затем по периметру всей комнаты, стены проклеивают демпферной лентой, высота которой равна уровню предполагаемого готового пола. В качестве теплоизолятора можно использовать любой материал, предназначенный для подобных целей, но наибольшей популярностью пользуются полистирол и пеноплекс. Также существуют специальные маты для водяных тёплых полов, которые кроме теплоизоляционных свойств, способствуют более простой укладке труб;
  3. Армирование. Поверх теплоизоляционного слоя необходимо уложить армирующую сетку, предназначенную для более равномерного распределения нагрузок;
  4. Укладка труб. Крепление труб к армирующей сетке осуществляется при помощи клипс, фиксирующих планок или завязок без излишней жесткости, так как трубы имеют свойство к незначительному расширению. Расстояние между креплениями составляет около метра. В случае если напольное отопление будет выполнять вспомогательную роль, шаг укладки составляет 30 см, если основную, то в два раза меньше в пределах 15−20 см. Следует помнить, что один коллектор может обслужить около 60 м труб, поэтому для габаритных помещений потребуется монтаж нескольких контуров;
  5. Проверка работы системы. После подсоединение всех контуров к подающей и возвратной трубе необходимо проверить работу системы. Для этого под высоким давлением в трубы запускают воду, температура которой должна быть постоянной. Если всё в порядке и никаких сбоев в работе нет, то приступают к следующему этапу;
  6. Заливка стяжки. Для этой цели используются специальные сухие смеси для выравнивания полов, на основе которых готовится раствор с обязательным соблюдением всех тонкостей и пропорций, указанных в инструкции. Высота стяжки может варьироваться от 3 до 7 см, главное чтобы сами трубы были закрыты слоем в 2−3 см. Монтаж производятся при комнатной температуре с обязательным рабочим давлением в системе около 4 бар, которая сохраняется на протяжении выполнения всех рабочих процедур. Полное высыхание раствора займёт не менее месяца. Только по истечению этого времени, возможно, включение водяных тёплых полов и постепенное увеличение температуры до нормального рабочего режима на протяжении трёх суток.

Укладка водяных полов в помещениях

В практике монтажа систем теплых полов применяются два основных способа укладки контуров обогрева – бетонирование и настильный метод укладки. Но прежде, чем начинать укладку контура нужно произвести некоторые подготовительные работы. От их правильного проведения во многом будет зависеть эффективность отопления.

Работы требующие повышенного внимания при подготовке к монтажу:

  • Предполагается, что владелец знает и понимает как правильно сделать теплый водяной пол, поэтому для долгой и надежной работы используются качественное оборудование и материалы. Они должны быть произведены надежной и известной компанией. Лучше сразу вложить деньги в качественный товар, ведь это разовые траты, но они обеспечат надежность и безопасность.
  • До начала «мокрых» работ все площади под укладку труб отопления делятся на участки 20 — 30 м2. Такое деление необходимо для предотвращения растрескивания стяжки.
  • Необходима тщательная подготовка поверхности под укладку. Она должна быть чистой и ровной.
  • Для предотвращения ненужных потерь тепла на подготовленную поверхность укладывается слой теплоизоляции от 3 до 40 сантиметров. Для этой цели используют специально предназначенные материалы для теплого водяного пола с пазами и углублениями для прокладки и крепления труб.

Создание теплого пола с помощью бетонирования

Перед тем, как делать теплый водяной пол, т. е начинать укладку труб и создавать контур обогрева, нужно установить коллектор в место, которое было определено при создании проекта. Затем производится установка демпферной ленты для компенсации температурных колебаний стяжки. Крепятся трубы или к арматурной сетке или к специальной теплоизоляции для теплых полов, в которой есть пазы и крепления для труб контура.

Укладка производится несколькими способами: змейкой, петлями, спиралью или укладкой типа «улитка». Это основные монтажные схемы теплых водяных полов в квартире или в частном доме. Шаг укладки для разных регионов и внешних условий разный, от 10 до 40 сантиметров. Расстояние от стены помещения до ближайшей трубы контура не менее 8 сантиметров.

После тщательной и аккуратной укладки необходимы испытания в течение суток смонтированного контура. В контур подается вода под давлением 5 – 6 бар и он остается под давление не менее 24 часов. Затем все тщательно и внимательно проверяется на наличие дефектов или протечек. Только после удачного испытания контура начинается заливка теплого водяного пола своими руками, причем с заполненными водой трубами под рабочим давлением. Ни в коем случае нельзя сушить бетонную стяжку подогревом от котла отопления из-за возможного растрескивания. Стяжка должна затвердеть в естественных условиях за 28 дней.

Если планируются теплые водяные полы под плитку своими руками, то в таком случае толщина стяжки должна быть от 3 до 5 сантиметров, а расстояния между трубами контура от 10 до 40 сантиметров. В том же случае, если будет применен ламинат для теплого водяного пола, следует уменьшить толщину стяжки до разумного минимума, а для прочности поверх труб контура уложить армирующую сетку. Сетка придаст жесткость, укрепит конструкцию и уменьшит тепловое сопротивление стяжки.

Настильный способ укладки труб

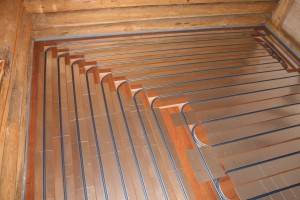

Если в доме деревянные полы, то устройство теплого водяного пола производится так называемым настильным способом. Этот метод предполагает укладку труб в специально подготовленный настил.

В продаже имеется множество пластиковых модулей с уже подготовленными в них посадочными местами и креплениями под трубы.

Выпускаются и блоки из дерева с продольными каналами и креплениями. При этом методе укладки для уменьшения тепловых потерь на подготовленное основание устанавливается специальная подложка под теплый водяной пол, которая обладает высокими гидроизоляционными и теплоизоляционными свойствами.

Советов и рекомендаций, даже пошаговых инструкций по созданию теплых водяных полов своими руками в Интернете много. Эта тема популярна, несмотря на наличие других систем теплых полов, и потолков – инфракрасных и электрических (укладка специального кабеля в стяжку). Цена за квадратный метр теплого водяного пола среди всех существующих наименьшая. Но следует учитывать, что это очень непростая и ответственная работа, требующая знаний, навыков и умений.

Как сделать систему электрического типа

Кратко остановимся на обустройстве теплых полов инфракрасного электрического типа. Это весьма популярные системы не сегодняшний день, особенно в старых деревянных домах. Они хорошо показывают себя как в роли дополнительного, так и основного отопления.

Электрическая система легко может быть сделана своими руками. Сегодня производители пленочных нагревателей сразу планируют использование своих конструктивов для построения крупных систем и в документации приводят схемы соединения, позволяющие регулировать потребление мощности.

На розничном рынке можно приобрести:

  • пленочные нагреватели с проводниковой структурой, помещенной между слоями очень прочной пленки;
  • карбоновые пленочные нагреватели дорожечного класса, являющиеся развитием предыдущей технологии;
  • сплошной теплый пол, представляющий собой сплошную площадку резистивного элемента, находящуюся между слоями защитной пленки.

Самые надежные на сегодня – пленочные проводниковые нагреватели и карбоновые дорожечные. Технология изготовления пленок позволяет ставить на них мебель, система защищена от воды, обладает хорошей отказоустойчивостью.

Отдельно стоит отметить: система проводников построена на параллельном типе соединения. Поэтому одна нагревательная пленка большого размера никогда не выходит из строя полностью при повреждении поверхности. Она перестает работать только при нарушении в системе подключения.

По сравнению с проводниковыми, дорожечные карбоновые нагреватели экономичнее на 40-60%. Они не показывают других улучшенных результатов эксплуатации, имеют те же рекомендации к подключению. Карбоновая технология дороже, но позволяет получить большую отдачу тепла при тех же расходах на оплату счетов за электричество.

Сплошной теплый пол еще экономичнее. По сравнению с пленочными нагревателями проводниковой структуры – счета на оплату электричества уменьшаются раз в 5. Но пленка имеет некоторые ограничения. На нее нельзя ставить тяжелую мебель из-за опасности образования локальных зон перегрева, где структура карбоновой резистивной площадки разрушается.

Какой теплый пол лучше

С одной стороны, оба вида систем – и водяные, и электрические – имеют одинаковые плюсы использования. Это хороший прогрев поверхности пола с возможностью регулировки температуры за счет термостата и создание уюта в доме. За счет любой системы теплого пола удается создать оптимальный микроклимат в помещении.

Теплый пол под плитку

Но у каждой из систем есть и свои недостатки, а вероятность использования их будет зависеть от того, в каких условиях планируется эксплуатация оборудования. Например, в многоквартирном доме водяные полы не устанавливаются по вышеописанным причинам. Исключением являются новостройки с дополнительными выводами из системы отопления, к которым и подключаются трубы водяного пола. И в старых домах лучшим вариантом обустройства подогрева полов будет всегда электрическая система. В частном же доме можно укладывать и водяной подогрев, особенно если имеется автономная система отопления жилища.

Достоинства и недостатки различных конструкций теплых полов

К минусам водяной системы подогрева относятся:

  • необходимость регулярных осмотров и профилактики;
  • создание хорошего гидроизоляционного слоя;
  • высокие цены на материалы и дороговизна самой работы;
  • полы могут греться только тогда, когда включен отопительный котел, что не всегда удобно в летнее время.

Укладка теплого водяного пола

Выбирать из электрических систем также нужно по определенным критериям. Например, ИК полы не создают электромагнитного поля, что актуально для тех, кто особо внимательно относится к своему здоровью. Такие полы будут актуальны и в помещениях, где имеется много мебели, ведь они устанавливаются только под свободную от нее площадь. А это – экономия материалов и денег.

К плюсам любой электросистемы можно отнести также возможность включения подогрева в любой момент – они не зависят от работы дополнительного оборудования. А сроки службы у электрополов велики и достигают 50 лет без лишнего внимания со стороны владельца.

Темоплёнки с инфракрасным излучением дают оздоровительный эффект

Водяной теплый пол

Принцип работы водяного теплого пола, основан на передаче энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основная сеть отопления дома, демонтировав радиаторы, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.

Способы укладки нагревательных труб

По способу укладки, различают две системы водяных теплых полов:

  • В бетонную стяжку. Самый правильный по технологии вариант. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия.
  • Под деревянный пол. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются между лагами под черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам. Этот вариант менее эффективен с точки зрения обогрева помещений.

Система труб разводится по заранее установленным схемам:

  • Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается с более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения.
  • Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами.
  • Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.

Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:

  1. Изовер.
  2. Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом – минимален.
  3. Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях.
  4. Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.

Система водяного обогрева пола, состоит из:

  • Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола.
  • Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений.
  • Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов.
  • Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты.
  • Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь.
  • “Гребенка” и распределительный узел. Узел, который распределяет теплоноситель по разным контурам теплого пола.

Монтаж теплого пола

Обычно, состоит из этапов:

Демонтаж старой стяжки.

  • Выравнивание пола.
  • По периметру пола закрепляется демпферная лента.

  • Во избежание тепловых потерь основание пола утепляется.
  • Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).

Производиться расчет диаметра труб, и выбирается схема их расположения.

Для максимального комфорта, можно включить в систему регулируемые клапана, управляемые терморегулятором, что позволит поддерживать температуру установленную пользователем.

  • Система заливается стяжкой или монтируется прямо под половое покрытие (доски).

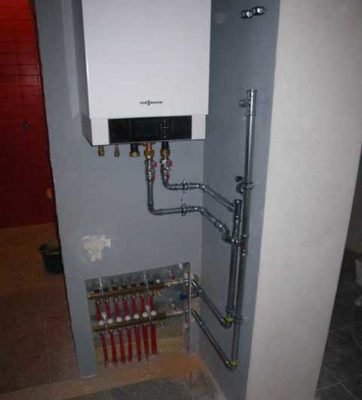

  • На одной из стен, рядом с котлом, монтируется распределительный щиток с насосом и гребенками.

Сравнение эксплуатационных характеристик

Чтобы определить, что лучше использовать для подогрева пола, проведем сравнение водяного и электрического «теплого пола» и сделаем выводы по следующим показателям:

  • цена комплекта;
  • стоимость установки;
  • затраты на эксплуатацию;
  • срок службы;
  • сложность монтажа;
  • возможность ремонта;
  • экологичность.

Что дешевле

Разберемся в первую очередь с главным для многих вопросом: что дешевле — водяной или электрический теплый пол? Сразу и однозначно ответить, что выгоднее, нельзя. Здесь необходимо сравнивать цену оборудования, стоимость установки, затраты на эксплуатацию.

Цена системы. При подключении водяного подогрева пола к центральному отоплению достаточно купить трубы и соединительные муфты. В этом случае «теплый пол» с жидким теплоносителем в десятки раз дешевле кабельной системы подогрева. Однако здесь есть одно но — использование систем с жидким теплоносителем в многоэтажных домах запрещено.

Это переворачивает ценовой фактор на 180 градусов. Покупать придется не только трубы, но и дополнительное оборудование: котел, смесители, электронасосы и т.д. В итоге покупка оборудования будет в 5-6 раз дороже приобретения кабеля и терморегуляторов.

Стоимость работ по установке. Монтаж системы под напольным покрытием стоит примерно одинаково: в обоих случаях производится утепление основания пола, разводка труб или кабелей, заливка стяжки.

В то же время, для водяного обогрева нужны дорогостоящие дополнительные затраты — строительство подсобного помещения под отопительный котел, его установка, подводка теплоносителя к системе обогрева, монтаж смесительного узла — это существенные траты, которые окупаются довольно долго.

Затраты на эксплуатацию. Доказано и практикой, и теоретическими расчетами, что использование электроэнергии для обогрева дома в несколько раз дороже стоимости газа или твердого топлива.

Вывод: стоимость кабельной системы и ее монтаж дешевле водяного подогрева пола. В целом, при длительной эксплуатации, использование жидких теплоносителей экономит семейный бюджет.

Что служит дольше

Производители водяных систем подогрева пола указывают в сопроводительной документации срок эксплуатации в 50 лет, электрических — 30 лет. Проверить на практике пока не получается. «Теплый пол» пришел в Россию всего 15-20 лет назад.

Вывод: пока не будет накоплена статистика по сроку службы сравниваемых систем, отдавать преимущество никому нельзя.

Что проще собрать

Монтаж водяного обогрева пола должен вестись профессионалами — незначительные ошибки в соединении труб могут привести к возникновению протечки, а это значительные финансовые потери из-за полной замены пола и системы подогрева. Кабельную систему может собрать любой начинающий строитель — технология очень простая, без каких-либо нюансов.

Вывод: электроподогрев пола, при сравнении сложности монтажа, имеет несомненные преимущества.

Схема водяного теплого пола.

Что легче отремонтировать

Небольшая протечка в обогревательных трубах ведет к полному демонтажу стяжки. Разрыв электроцепи в кабеле находится приборами с точностью до 2-3 сантиметров. Поэтому достаточно разбить стяжку на небольшом участке. Многочисленные отзывы на форумах подтверждают, что повреждение кабеля устраняется быстрее и дешевле.

В этой ситуации на первый план выходит не стоимость ремонтных работ, а частота возникновения необходимости проведения ремонта. Практика показывает, что и протечки, и разрыв кабеля — результат человеческого фактора. Не ошибаются хозяева при эксплуатации систем — нет необходимости что-то ремонтировать.

Вывод: необходимость ремонта возникает очень редко. Поэтому, несмотря на мизерную стоимость ремонта кабеля по сравнению с устранением течи, показатель скорее следует игнорировать, чем учитывать.

Что безопаснее для здоровья

Многие специалисты-строители считают электрический подогрев пола вредным для человека из-за электромагнитного излучения. Но это формальный взгляд на проблему неспециалиста. Многочисленные замеры, проведенные как в России, так и в западных странах, показывают, что экранирование кабеля свело на нет электромагнитное излучение во время подогрева пола.

Даже сотовый телефон имеет более мощное излучение. У водяных «теплых полов» даже намека нет на негативное влияние на членов семьи.

Вывод: обе системы безопасны для человека.

Выбираем теплый пол для конкретных условий

Чтобы окончательно решить для себя, какие теплые полы лучше выбрать, нужно, прежде всего, внимательно изучить основание, на которое эти полы будут настилаться. А то можно выбрать наобум, а потом с огорчением узнать, что данная система обогрева к имеющемуся основанию или условиям не подходит совершенно. Давайте заранее рассмотрим некоторые варианты, которые могут быть.

Какой пол можно использовать если в помещении предполагается заливка стяжки

Если квартира или дом у вас новый или вы делаете капитальный ремонт, то пола как такового там еще нет. Во всяком случае, в большинстве случаев это именно так. В частном доме с автономной системой отопления, можно устроить водяной теплый пол. В квартире же в этом случае монтируют систему обогревающих кабелей. После монтажа той или иной системы все основание заливается цементно-песчаной стяжкой.

Что делать если стяжка уже имеется, а высоту пола увеличивать нет возможности

Здесь лучше всего применить систему мини матов. На старое основание раскатывают такой «коврик» с обогревательными кабелями, спрятанными внутри. Быстро подключив его, можно приступать к укладке декоративного плиточного покрытия. Укладку плитки производят непосредственно на мини маты.

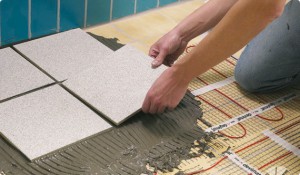

Нанесение клея на маты для укладки керамической плитки.

Возможно в данном случае монтировать и инфракрасные теплые полы. Уложив их на основание, можно сразу приступать к укладке того материала, которым предполагается отделать пол. Но под плитку не стоит монтировать инфракрасный пол, так как клей к нему не пристанет. Однако если имеется сильное желание это сделать, то используйте только сухой способ и на карбоновую пленку положите листы гипсокартона или стекломагния, а затем уже плитку.

Какой теплый пол использовать под ламинат, линолеум и ковролин

Если вы мучаетесь вопросом, какой теплый пол лучше — кабельный или инфракрасный, собираясь стелить одно из этих покрытий, но заливка стяжки не предполагается, то отдайте предпочтение второму. Для ковролина и ламината с линолеумом тоненькая карбоновая пленка – оптимальный вариант. Ее толщина всего 0,3 миллиметра, и только она превосходно прогреет любой из этих материалов.

Когда монтируют полы с подогревом, обычно сразу решают, будет ли в доме какой-то иной источник обогрева, кроме этих полов. Как правило, основная отопительная система уже имеется (или планируется), а теплые полы используют с целью создания дополнительного комфорта. Однако все чаще и чаще теплый пол выбирают в качестве основной системы отопления. Поэтому здесь нужно разобраться какую систему теплого пола использовать в том или ином случае.

#1. Если теплый пол – лишь дополнение к основной системе отопления.

Тут можно позволить себе практически любую из перечисленных выше систем. Естественно, учитывая то, что разные виды теплых полов требуют наличия либо отсутствия стяжки, а также определенного напольного покрытия. Ну, и о том, что водяная система подходит лишь для подогрева пола в большом частном доме с автономной системой отопления, тоже забывать не будем. А в остальном – выбор неограничен.

#2. Если теплый пол – единственный источник тепла морозной зимой.

В этом случае надо запомнить важную вещь: нагреваемая площадь поверхности пола должна составить не меньше, чем семь десятых общей площади. Только тогда в доме будет тепло. Монтируя нагревательную кабельную секцию, нужно как можно ближе друг к другу укладывать соседние витки кабеля. Так мы повысим удельную мощность (рассчитанную на один квадратный метр), соответственно, и отдачу тепла.

Надо заметить, что нагревательные маты, которые жестко собраны, изначально имеют не очень большую мощность. С этим ничего не поделаешь, поэтому они как основной источник тепла не годятся. И определяясь с тем, какой выбрать теплый пол в качестве основного, в сторону мини матов лучше даже не смотреть. А вот инфракрасная пленка, водяной пол или кабели подойдут вполне. При этом в частном доме с автономной системой отопления лучше всего остановится именно на водяных теплых полах. Монтаж их осуществляется во время установки всей системы отопления дома, после чего заливается стяжка и производится дальнейшая отделка.

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом  можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Подготовка поверхности

Сначала выравнивается поверхность. Для этого выполняется цементно-песчаная стяжка. Чтобы обеспечить правильную работу системы лучше всего воспользоваться специальной смесью для выравнивания полов. Она способна почти полностью ликвидировать все неровности.

Поверхность следует обработать антибактериальной грунтовкой, это предотвратить появление грибка и плесени.

Далее по периметру стен на уровне пола приклеивается кромочная лента. При нагреве пол будет увеличиваться в размерах и чтобы не произошло его растрескивания и повреждения требуется установка данного материала.

Далее укладывается слой утеплителя. Это необходимо для экономии энергии нагревательных элементов, в противном случае будет отапливаться неиспользуемое пространство. Для таких целей лучше других утеплителей подходит пенополистирол, так как он очень прочный – способен выдерживать более 35 кг/см3. Таким способом часто делают теплый пол в деревянном доме, который обязательно требует утепления.

Если площадь помещения в доме больше 50 м2, то водяной теплый пол необходимо делать с двумя контурами. Чтобы избежать действия расширения контуров друг на друга, между ними следует закрепить кромочную ленту.

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

  • с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;

  • пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;

  • минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.

Подготовка поверхности. Особенности утепления основы под теплый пол

Старая стяжка полностью демонтируется вплоть до основания. В отличие от процесса формирования обычной стяжки при установке теплого пола следует уже на начальном этапе выровнять пол по горизонтали, если имеются перепады более 10 мм.

Далее на очищенную поверхность укладывается слой . По всему периметру закрепляется демпферная лента. Она позволит компенсировать тепловое расширение пола при нагреве.

Важно: При использовании водяного теплого пола, в устройстве которого имеется несколько контуров, демпферная лента укладывается и по линии между контурами

Для того чтобы тепло не уходило вниз, необходимо утеплить основу пола

В зависимости от расположения помещения и типа пола, а также целевой направленности системы обогрева, выбирается соответствующее утепление:

Для того чтобы тепло не уходило вниз, необходимо утеплить основу пола. В зависимости от расположения помещения и типа пола, а также целевой направленности системы обогрева, выбирается соответствующее утепление:

  • Если теплый пол – это дополнение к основной системе отопления, то достаточно использовать вспененный полиэтилен с отражающим фольгированным покрытием в качестве подложки для теплого пола (пенофол).
  • Для квартир с отапливаемыми помещениями этажом ниже достаточно использовать листы пенополистирола или экструдированного пенополистирола толщиной от 20 до 50 мм или другой прочный утеплитель подходящей толщины.
  • Для квартир первого этажа с неотапливаемым подвалом или домов, в которых пол расположен на грунте, следует использовать боле серьезное утепление в виде насыпи керамзита и листов пенополистирола толщиной в 50-100 мм.

Совет: Можно использовать специализированные утеплители для теплых полов. Такие материалы с одной стороны уже снабжены специальными каналами для укладки труб систем теплого пола.

Поверх утеплителя укладывается армирующая сетка. Она необходима для закрепления слоя стяжки, которой будет закрываться вся система теплого пола. Помимо прочего можно именно к сетке закреплять впоследствии трубу теплого пола, вместо использования специальных крепежных полос и клипс. При этом используются обычные пластиковые стяжки.

Схема устройства поверхности теплого пола
