Теплый пол на балконе: 5 этапов работ

Преимущества и недостатки теплоизоляции

Электрический пол равномерно распределяет тепло по поверхности за счёт разгона нагретого воздуха. Со временем он не охлаждается, поэтому на балконе всегда идеально комфортный климат.

Достоинства тёплого пола на лоджии:

  1. Электрическое отопление очень эффективно и намного лучше других средств обогревания. Она выделяет максимальное количество тепла, обеспечивает комфортный микроклимат.
  2. Независимо от количества излучаемого тепла у нагревательного элемента невысокая температура.
  3. Тёплый пол — эстетичная и самая распространённая система, при которой радиаторы занимают минимум пространства. Все электрические элементы скрываются под настилом и не видны.
  4. Температурный режим регулируется путём установки датчиков. Автоматизация позволяет получить максимальную отдачу от системы.
  5. Длительная эксплуатация электрического пола, возможность хождения на балконе босыми ногами даже в отрицательную температуру на улице.

Важно
Без навыков и опыта можно установить систему у себя дома. Важно приобрести оборудование и чётко следовать инструкции по установке.. Среди минусов системы — высокая цена и необходимость дополнительных расходов на повышение электробезопасности

Например, качественное заземление, которое выйдет не дешёво. У электрообогревателя есть риск повышенной опасности поражения током, а греющий кабель создаёт электромагнитное поле, негативно влияющее на организм человека

Среди минусов системы — высокая цена и необходимость дополнительных расходов на повышение электробезопасности. Например, качественное заземление, которое выйдет не дешёво. У электрообогревателя есть риск повышенной опасности поражения током, а греющий кабель создаёт электромагнитное поле, негативно влияющее на организм человека.

Как укладывают кабельную секцию?

Для напольного обогрева используют секции мощность 200 Вт/пог м. Рекомендуют выбирать двухжильный кабель. Он более мощный, магистраль будет короче, подключение упрощённое.

Если позволяет площадь помещения, то секцию рекомендуют уложить «улиткой». В этом случае холодный контур находится между горячим. Чаще всего площадь не позволяет выполнить «улитку», кабель укладывают «змейкой». Рекомендуют сделать двойной контур.

  • Прежде всего, необходимо определить место для терморегулятора. Устройство выводят за пределы балкона. Его устанавливают на стене в комнате. Для регулятора предусматривают нишу в стене.
  • От ниши проделывают штробу для гофротрубок, в которые располагают кабель термодатчика и провод напольной магистрали.
  • Если секцию укладывают под стяжку или клеевой раствор, то для крепления кабеля рекомендуют использовать армированную сетку. Проводник присоединяют к ней пластиковыми лентами с обратными зубцами. Сетка послужит дополнительным креплением для стяжки. «Тёплый пол» на лоджии закрывают плиткой, ламинатом или линолеумом.
  • Если кабель одножильный, то оба конца выводят к терморегулятору. При использовании двухжильного проводника к регулятору подсоединяют горячий конец. Жилы на другом конце замыкают, изолируют, оставляют в удобном месте на полу.
  • Между витками кабеля укладывают термодатчик. Для него в утеплителе проделывают нишу. Датчик не должен возвышаться над поверхностью пола.
  • Все проводники укладывают в гофру, подводят к терморегулятору.

После тестирования системы проводят подключение электрики, закрывают секции тонкой стяжкой, клеевым раствором. Чтобы уменьшить вес «тёплого пола», используют сухую стяжку. В этом случае к полу укрепляют лаги. Между ними выводят контур из секции. Закрывают её вагонкой или обрешёткой.

Какой ламинат подойдет для балкона

Ламинат широко используется для отделки балконов и лоджий. Однако для того, чтобы постелить ламинат на лоджии или балконе, надо учесть следующие факторы:

  • Балкон должен быть тщательно застеклен, притом — теплым остеклением. Оптимальным в этом случае будет использование металлопластиковых конструкций с двухкамерными стеклопакетами. Все стыки и щели должны быть тщательно заделаны монтажной пеной — у влаги не должно быть ни единого шанса проникнуть внутрь — ни летом, ни зимой.
  • При остеклении был установлен слой гидроизоляции и пароизоляции. Если все сделано правильно, то на балконе не будет скапливаться конденсат. Именно поэтому все, что связано с гидроизоляцией, лучше оставить специалистам.

Если эти условия соблюдены, остекление выполнено качественно, то для отделки можно использовать любой ламинат. По сути, в этом случае лоджия или балкон является логическим продолжением прилегающей комнаты, так что отделка та же, что и во всем остальном доме или квартире.

Однако не стоит вовсе отказываться от использования ламината, если балкон или лоджия утеплены недостаточно. Просто в этом случае надо будет тщательнее подходить к выбору материала. Существуют особые виды ламината, отличающиеся устойчивость к влаге, резким перепадам температуры и другим экстремальным условиям. Да, стоимость такого материала будет несколько выше. Но, во всяком случае, меньше, чем теплое остекление. Да и прослужит такая отделка достаточно долго.

К тому же, на рынке строительных материалов можно даже найти не только влагостойкий материал, но и водостойкий. Их используют на неутепленных балконах, в санузле, в душевой, бассейне, ванной комнате и других помещениях с повышенной влажностью. Достигается это за счет использования плиты из поливинилхлорида вместо ДСП.

ПВХ — это материал, абсолютно нечувствительный к влаге. Притом внешне водостойкий ламинат будет таким же, как и самый обыкновенный. Кроме того, данный материал абсолютно безопасен для здоровья — все его компоненты экологичны и не содержат токсинов.

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

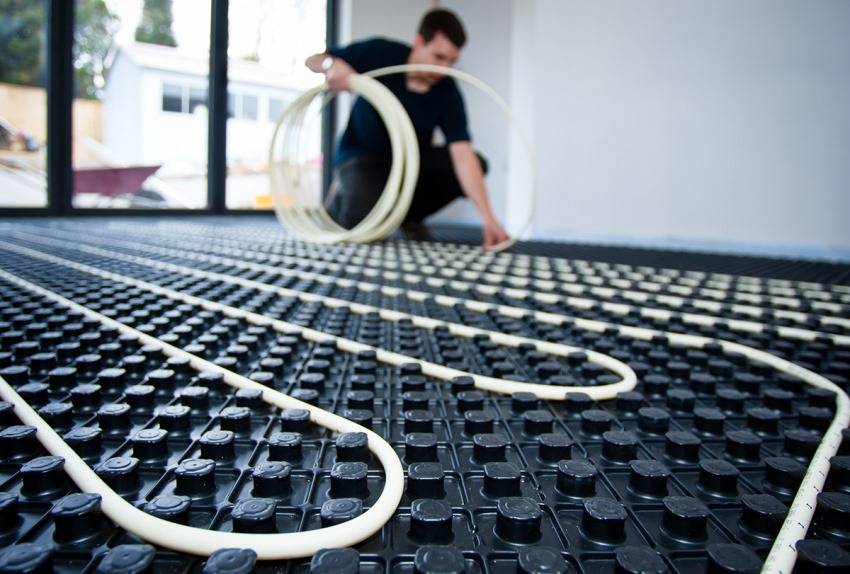

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

Монтаж кабельной системы

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.

Отопительные системы пола

Известны 2 вида теплого пола под ламинат с разными энергоносителями, способами монтажа и характеристиками. Принцип действия одинаковый, заключается в равномерном обогреве всей поверхности окружающего материала, который одинаково распределяет тепло от пола к потолку.

Водяное отопление

  • обогревает помещение равномерно по всей площади;
  • сохраняется постоянная влажность воздуха;
  • не создает электромагнитное поле;
  • долгий срок службы, ограниченный эксплуатацией трубы;
  • экономичен, в сравнении с электрическими нагревателями.

При водяном отоплении происходит передача тепла излучением, а не конвекцией, поднимающей пыль. Такой способ делает помещение безопасным. Преимуществом считают и совместимость с другими видами отопления.

Недостатки:

  • требуется разрешение различных инспекций;
  • длительный трудоемкий монтаж (если в стяжку, то до полного высыхания бетона);
  • снижение давления с стояке;
  • сложность регулировки температуры пола;
  • не автономность системы, которая зависит от отопительного сезона.

Если случится поломка или протечка трубы, придется демонтировать всю конструкцию с полным удалением стяжки или другой подложки.

Отопление пола с помощью электричества

В этом случае обогрев происходит по тому же принципу, как у водяных полов, но с другим генератором тепла – электричеством. Под воздействием тока нагреваются углеродсодержащие вещества, излучающие тепловые лучи.

Различают:

  1. Кабель. В основе заложены одножильный или двухжильный кабель с металлическим проводником, который при подаче тока нагревается благодаря большому внутреннему сопротивлению. Продается в бухтах, комплектах с датчиками.
  2. Кабельные маты. Тот же теплоноситель, только для удобства монтажа прикреплен на пластиковую сетку. Их укладывают в стяжку, под плитку.
  3. Саморегулирующийся кабель. В отличии от обычного в основе – полупроводник. Он меняет свое сопротивление в зависимости от температуры окружающей среды. Его работа не зависит от квалификации монтажа – не перегорит, если даже уложен неправильно.
  4. Инфракрасные маты. Карбоновые стержни в оболочке соединены токопроводами параллельно в пластины.

Есть еще разновидность – инфракрасная пленка. Карбоновый наполнитель запаян между листами специального полимера, к которому с двух сторон подается ток через медный проводник. Этот вид обогрева предназначен только для сухого монтажа под ламинат, ковролин, линолеум.

  • не требует специального разрешения от инспекций;
  • быстрый нагрев, медленное остывание поверхности;
  • возможность регулировки температуры;
  • быстрая, легкая установка.

Недостатки:

  • поднимутся расходы за электричество;
  • усиление нагрузки на основной питающий кабель;
  • использование дополнительных материалов для основы при монтаже.

Электрические провода создают электромагнитное поле, которое негативно влияет на здоровье человека.

Варианты утепления пола на балконе

Для того чтобы сделать теплый пол на лоджии или балконе в настоящий момент существует несколько проверенных вариантов. Каждый из них требует профессионального подхода и использования специальных материалов.

Существует несколько технологий создания теплого пола

Распространенные варианты теплых полов:

  • водяные;
  • электрические.

Первый вариант основывается на водяном контуре. Электрические системы предусматривают использование матов, кабелей и даже пленки, обеспечивающих достаточное инфракрасное излучение.

Водяной теплый пол на балконе: достоинства и недостатки

Среди положительных качеств этой системы нужно отметить равномерное распределение тепла по всей площади пола на балконе. Что касается финансовых затрат, то они носят одноразовый характер. За подогретый пол придется заплатить лишь на этапе его монтажа. В процессе дальнейшей эксплуатации владельцы представленной системы будут существенно экономить на отоплении. Еще один плюс заключается в наличии максимального свободного пространства. Это происходит благодаря тому, что теплый пол нивелирует необходимость использования дополнительных радиаторов отопления и других приспособлений.

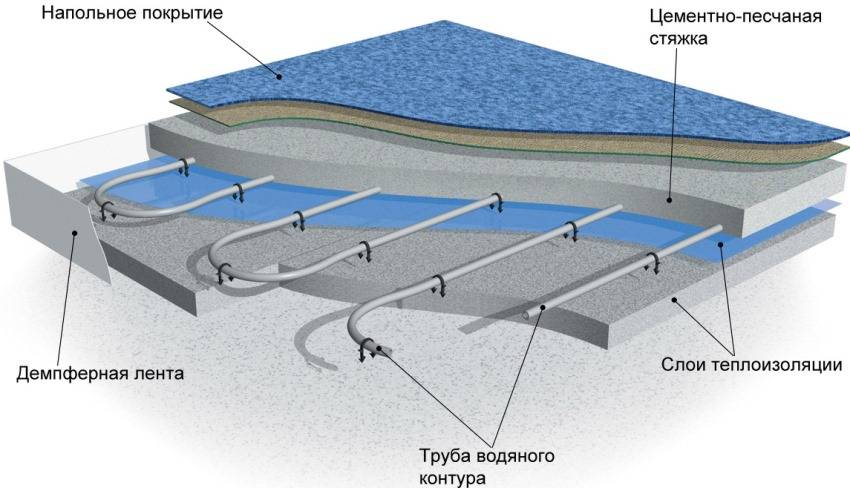

Водяной теплый пол в разрезе

Первым недостатком, заслуживающим внимание, является сложность регулирования температуры на поверхности пола. Да и процесс установки системы весьма трудоемкий

Не очень удобно, что в стояке давление при определенных условиях может снижаться. Для его стабилизации периодически приходится применять водяной насос. Подобное отопление балкона выгодно до тех пор, пока не произойдет утечка.

Учитывая приведенные факторы можно отметить, что водяной теплый пол не совсем подходит для квартиры в многоэтажном доме. В таком случае владельцам придется сталкиваться со всеми вышеуказанными проблемами. Совсем другое дело – это частный дом, оснащенный отдельным контуром для отопления. Если профессионально подойти к решению поставленной задачи, то легко можно добиться положительного результата.

Полезный совет! Водяной вариант теплого пола можно выбирать только из-за того, что он позволяет при минимальных затраченных средствах обеспечивать теплом значительные площади.

Электрический теплый пол на лоджии: плюсы и минусы

Электрический пол прогревает поверхность равномерно. Пользователи с легкостью смогут настраивать самый оптимальный для себя температурный режим. Стоимость представленной системы является доступной для современных граждан. В случае возникновения какой-нибудь неисправности, ее довольно легко можно устранить.

Электрический пол прекрасно подойдет для монтажа в многоквартирных жилых домах

Для владельцев квартир в домах типовой застройки важно знать, что они вполне могут позволить себе такую систему. Для осуществления монтажных работ не придется применять передовое техническое оборудование

Обычных инструментов, которые есть в каждом доме, будет достаточно.

Существуют и недостатки у электрического варианта теплого пола. Однако они не являются слишком значительными. Проблема может заключаться в слишком высоких тарифах на электроэнергию. Такая система все же будет потреблять немалое ее количество. Для некоторых граждан минусом является наличие электромагнитного излучения.

Как правило, потребители чаще отдают предпочтение именно электронному варианту. Несмотря на возможные переплаты по счетам, привлекает легкость монтажа и возможность при необходимости проведения ремонтных работ. Приглашать профильных специалистов для решения подобной задачи совсем не обязательно.

Электрическая схема подключения обогревающих матов для теплого пола

Сравнительная характеристика теплых полов

Для отопления балкона или лоджии нужно подбирать теплые полы в зависимости от того, насколько изначально утеплено данное помещение. Площади тоже нужно взять в расчет. Эти параметры необходимо рассматривать для упрощения монтажа и получения наиболее эффективной по расходу электроэнергии системы.

Сегодня продается несколько типов теплых полов, которые можно установить самостоятельно у себя в квартире или на балконе. Все они различаются по конфигурации и потребляемой мощности, что позволяет выбрать тот тип, который будет наиболее удачен в монтаже и недорог в обслуживании исходя из параметров самого балкона. Ознакомимся с данными решениями поближе.

Кабельный теплый пол

В данном варианте основным нагревательным элементом является кабель в виде провода. Проходя по такому проводу, электроэнергия конвертируется в тепло. Система не самая легкая в монтаже и установке.

Для монтажа такого типа теплых полов необходимо правильно укладывать шнур и выдерживать определенный шаг витков. Укладывается такая система под заливку бетонной смесью. Толщина заливки должна быть не менее 5 см. В этом кроется недостаток системы. Если порог между квартирой и балконом слишком низкий, то залить до нужного уровня просто не получится, из-за этого можно получить некорректно работающую систему в целом. Есть и плюс данного монтажа — возможность укладки провода в труднодоступных местах или на площадях со сложной геометрией. Проводом можно обойти колонну, если она имеется, и выложить острый угол.

Кабель на основании

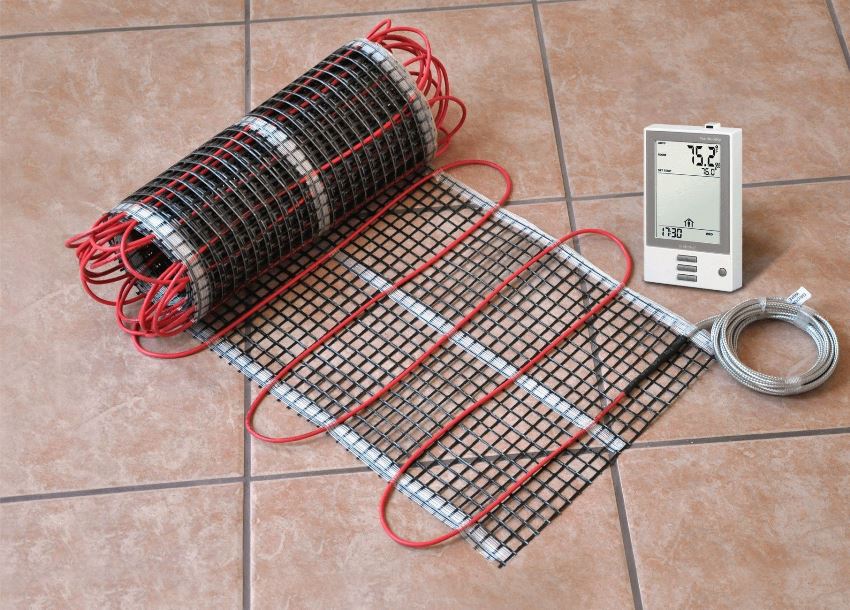

Это тот же кабельный теплый пол, только закрепленный на специальный мат — сетчатую пленку. Такая конструкция материала позволяет с легкостью укладывать его на всей поверхности пола, не задумываясь о величине шага между витками. Это наиболее подходящий вариант для установки под плитку. Толщина клеевого укладочного слоя под плитку подходит под высоту электрического мата и позволяет полностью закрепить его в клеевой основе.

Если же необходимо установить пол из ламината или линолеума, то укладка теплого пола будет осуществляться под заливку, при этом ее толщина может достигать всего 3 см. Обязательным условием для такого типа монтажа будет последующее использование покрытия без больших нагрузок. Не рекомендуется устанавливать на такой тип пола тяжелую мебель.

Инфракрасная пленка

Самым популярным вариантом и, пожалуй, наиболее дешевым является пол из инфракрасной пленки. Пленка представляет собой двухслойный материал из углеродных компонентов толщиной около 0,5 мм. Такая конструкция пола не привязывает хозяина к высоте установки и дает полную свободу фантазии при монтаже.

Данная система является и наиболее энергоэффективной по сравнению с другими. При эксплуатации такого типа полов экономится более 60% электроэнергии. Монтаж покрытия не составляет труда. Пленка разматывается на нужную величину и просто кладется на поверхность, при этом заливка бетоном не требуется, можно сразу укладывать напольное покрытие поверх теплого пола.

Монтаж теплых полов на балконе

Рассмотрев преимущества основных типов электрических теплых полов, можно переходить к правилам их монтажа.

Кабельные теплые полы устанавливаются в определенной последовательности, состоящей из нескольких этапов:

  • Устройство гидроизоляции с использованием рулонных материалов, мастики и пропитки.
  • Установка подложки в качестве теплоизоляции. Рекомендуется укладывать специальное фольгированное покрытие, на которое наносится разметка мест для укладки кабеля.
  • Выбор места и монтаж терморегулятора. Допустимая высота от пола 20-120 см. Прибор рекомендуется устанавливать в помещении вне балкона, а температурный датчик вывести через стену.
  • Укладка провода выполняется таким образом, чтобы расстояние до стен было не менее 10-15 см. Для балконов наилучшим вариантом будет саморегулирующийся двухжильный кабель. В этом случае можно обойтись без терморегулятора.
  • Рекомендуемая толщина стяжки составляет 4-7 см, в зависимости от того, где она заливается – на балконе или на лоджии.

Современные пленочные нагреватели устанавливаются очень просто. На готовую стяжку размещается подложка с теплоотражающим эффектом, покрытая лавсановой металлизированной или полипропиленовой пленкой. Под мягкое напольное покрытие типа ковролина или линолеума должна использоваться подложка с мягкой прослойкой, а под жесткое – с твердой прослойкой. К жестким покрытиям относится керамическая плитка, керамогранит и другие аналогичные материалы.

Инфракрасный теплый пол на балконе монтируется в несколько этапов:

  • Подготовка и выравнивание основания.
  • Укладка теплоотражающего материала.
  • Инфракрасная пленка разрезается на части строго по отмеченным линиям и укладывается на теплоизоляцию.
  • Установка терморегулятора и температурного датчика.
  • Выполняется крепление электрических контактов к пленке с помощью специального инструмента.

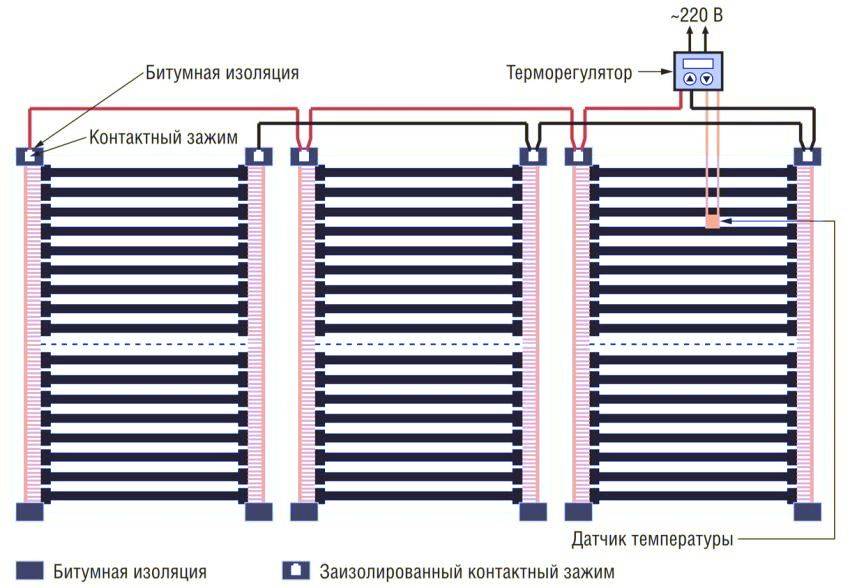

  • Куски пленки подключаются друг к другу параллельно.
  • Места подключения нужно заизолировать битумной изоляцией.

Пленка прикрепляется малярным скотчем к теплоотражающему материалу, чтобы зафиксировать ее в этом положении перед укладкой финишного покрытия.

Монтаж нагревательных матов осуществляется в клеевой раствор для плитки. В качестве подложки можно использовать бетонное основание, старое плиточное покрытие и другие такие же поверхности, на которые и наносится клей. В этом случае полы поднимутся всего на 10-15 мм. Пользоваться матами можно через 2-7 дней, после того как полностью затвердеет клеевая смесь.

Теплый пол в ванной своими руками

Проводим свет на балконе или лоджии

Инфракрасный теплый пол

Теплый пол под линолеум на деревянный пол

Теплый пол в бане своими руками

Что такое теплый пол

Инфракрасный теплый пол

Устанавливать ИК «теплый пол» нужно с составления схемы расположения пленки. При этом должны соблюдаться следующие требования:

  • провода не должны перекрещиваться;
  • пленка укладывается вдоль балкона в один ряд;
  • в местах, где планируется установка мебели, укладка ИК-пленки исключается;
  • по периметру расстояние до стен — 25-30 см;
  • термодатчик укладывается посредине балкона, но с условием, что его штатной проводки хватит до терморегулятора.

Материалы и инструменты

Для отопления балкона с помощью ИК-пленки нужно приобрести:

комплект инфракрасной системы обогрева. В него входят:

  1. пленка;
  2. электропровода;
  3. контакты в виде клипс;
  4. зажимы для фиксации ИК-пленки;
  5. скотч, с нанесенным битумом.

Комплект пленочного теплого пола.

  • термодатчик и провода для него;
  • терморегулятор;
  • фольгированный утеплитель (можно подложку толщиной 40-50 мм);
  • рулонный гидроизоляционный материал — нужен при укладке ламината, штучного паркета, паркетной доски;
  • изоляционную ленту;
  • малярную ленту или бытовой скотч.

Из инструментов под руками должны быть:

  • нож или ножницы;
  • рулетка;
  • пассатижи;
  • строительный карандаш или фломастер.

Подготовка основания

ИК-пленка очень чувствительная к любым неровностям основания, на которое монтируется. Поэтому балконная плита выравнивается. Как это сделать, можно посмотреть здесь.

Перед монтажом пленки:

  • поверхность основания пола тщательно пылесосится;
  • укладывается термоизоляционный слой из фольгированной подложки толщиной 40-50 мм — отражающая сторона должна смотреть вверх;
  • соединительные швы проклеиваются специальным металлизированным скотчем;
  • фольга заземляется через ближайшую розетку на кухне (в других помещениях «земли» может не быть);
  • под термодатчик и проводку от него вырезается углубление в утеплительном слое.

В утеплителе вырезается углубление под термодатчик.

Важно: практически во всех инструкциях, размещенных на специализированных сайтах, схема монтажа выглядит так:

  • стяжка;
  • фольга;
  • «Пенофол», уложенный отражающей стороной вверх, затем ИК-пленка.

По мнению редакции сайта, фольга на стяжке — рекламный ход, т.к. в плотном пространстве отражающие свойства фольги исчезают. Нужен минимальный зазор, чуть больший за длину волны, чтобы эффект зеркала сработал.

Инструкция по монтажу

Пошаговый алгоритм работ по устройству теплого пола из ИК-элементов выглядит следующим образом:

в стене выбиваются штробы под питающий кабель. Ширина — 20 мм, глубина — 20 мм, длина 150 мм над уровнем пола. Коронкой или болгаркой вырезается углубление под терморегулятор.

Устанавливается терморегулятор.

ИК-пленка разрезается на полосы по специальной отметке;

Отметка линии реза.

Пленка режется на полосы.

свободные серебряные контакты (к ним не будет производиться подключение) заделываются битумным скотчем (в большинстве комплектов входит в перечень);

Изоляция серебряных контактов.

  • пленка размещается на балконе медной полосой вниз в соответствии с составленной схемой. Полосы между собой и к фольге крепятся бытовым скотчем или малярной лентой;
  • к токопроводящей полосе с помощью клипсы крепится клемма. Для этого верхняя часть клипсы вводится внутрь пленки через технологический разрез, нижняя остается снаружи. После этого клипса обжимается пассатижами;

Клипса клеммы вставляется внутрь пленки.

Клемма (клипсы) обжимаются.

в клемму вставляются оголенные провода и зажимаются;

Подключение токоведущих проводов к клемме.

открытые места клеммы и проводки изолируются полосками битумного скотча: одна наклеивается сверху, другая — снизу, после чего плотно соединяются. Если между полосками скотча остались пузырьки воздуха, их необходимо удалить;

Изоляция мест подключения.

  • для термодатчика, проводов и клемм в утеплителе вырезаются углубления;
  • укладывается датчик температуры. Для этого над выемкой в утеплителе под измеритель температуры ИК-пленка заворачивается. На ее обратную сторону битумным скотчем крепится измерительный прибор. Провода от датчика утапливаются в разрез в утеплителе. Пленка возвращается и снова приклеивается к утеплителю скотчем;

Подключение термодатчика.

Крепление датчика к пленке.

  • все уложенные в утеплитель провода заклеиваются скотчем;
  • токоведущая проводка через клеммы подключаются к терморегулятору;
  • проводится заземление всей системы;
  • производится пробный пуск.

Более подробно монтаж инфракрасного теплого пола изложен в работе «Монтаж инфракрасного теплого пола под ламинат».

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
