Почему водонагреватель выбивает пробки:
Главная функция УЗО – защита идущей после него электрической сети и приборов подключенных к ней. Причина срабатывания автомата, после включения бойлера, может быть следующей:
- Превышение допустимой нагрузки. Часто единовременное включение в квартире бойлера и ряда других бытовых приборов (чайник, электроплита, пылесос) приводит к превышению предельной мощности и перегрузки домашней электросети. В этом случае автомат срабатывает, предохраняя проводку и приборы от перегорания. Аристон и другие марки водонагревателей имеют различную потребляемую мощность. Ее значение в первую очередь зависит от объема бака, если оно превысит допустимую мощность УЗО, устройство отключит подачу тока к бойлеру.
- Автомат неисправен. УЗО может срабатывать из-за некачественных деталей или нарушений при сборке. Отключение автомата может вызвать ослабление или пробивание контакта между проводом и выключателем. Такой дефект вызывает нагрев контактирующей пластины и всего УЗО, что приводит в действие тепловой расцепитель. Иногда указанное на корпусе устройства допустимое значение мощности не соответствует реальному.
- Поломка электрического водонагревателя. Часто причиной срабатывания УЗО при включении бойлера, свидетельствует о неисправности прибора. Отключаясь, автомат предотвращает возможность электротравмы человека и дальнейшей порчи бойлера. Наиболее распространенным дефектом является пробой электрического тока на корпус. Причиной неисправности становиться разрушенная изоляция ТЭНа. Если нагреватель не заземлен, то вода, корпус, металлические трубы и краны, подключенные к бойлеру, в таком случае начинают «биться током».
Особенности выключения различных моделей бойлера
Иногда производитель не разрешает пользователю отключать бойлер, иначе перестает действовать гарантийный срок. Каждая модель имеет свои особенности, которые нужно знать, чтобы выполнить слив самостоятельно.
Аристон
Схема подключения бойлера Аристон Вначале свинчивается заглушка вверху смесителя и перекрывается холодная ветка, краны водосмесителя, убирается шланг душа. На выходе и входе снимается клапан, и свинчиваются гайки из пластмассы. После снятия колпачка на смесителе выворачивается винт, убирается ручка и прокладки.
Корпус бойлера отсоединяется от емкости внутри, но не снимается. Открывают заглушку, и через появившееся отверстие происходит слив. Чтобы было поступление воздуха, кран не закрывается.
Термекс
Чтобы выключить бойлер Термекс, снимают сенсорный экран Чтобы правильно выключить бойлер Термекс, нужно снять сенсорный экран. Кабель связывает контрольную и внешнюю плату, его отключают от силового модуля и подсоединяют тонкий шнур 1,5 метра. После этого снимают наклейку сенсорного экрана, становится видна панель индикационного устройства на саморезах.
Метизы откручиваются, вынимается модуль и кабель с помощью шнура. ТЭН крепится на одной гайке, которая отвинчивается против движения часовой стрелки.
Электролюкс
Слив делается через стандартное отверстие в защитном клапане или используется заранее врезанный кран. Отключается подача холодной воды и электропитание. На уровне сливной втулки ставится труба, по которой стекает жидкость. Шланг помещается в раковину, ванну или унитаз.
Другие
Бойлеры марки Gorenje сливаются по стандартному алгоритму. Отключается электропитание и кран, из которого льется горячая жидкость. После полного удаления воды на холодный патрубок надевается шланг и выводится в емкость слива. Кран холодной подачи открывается для обеспечения доступа воздуха, при этом стекут остатки.
Удаление жидкости из нагревателя марки Акваверсо не представляет сложности, если навеска и подключение были сделаны правильно. Алгоритм стандартный — закрыть воду, обесточить бойлер, слить жидкость посредством клапана.
Защита от перегрева водонагревателя
- admin
- Стройка и ремонт
Некоторые производители водонагревателей комплектуют свои устройства УЗО – маленьким блочком, подключаемым в разрыв сетевого шнура (чаще всего). К сожалению, эти устройства иногда выходят из строя. О том, зачем нужно УЗО, какое устройство УЗО и чем можно заменить штатное УЗО водонагревателя и пойдет речь в нашей статье.
Принцип работы УЗО и назначение УЗО (принцип УЗО)
УЗО (устройство защитного отключения) предназначено для автоматического отключения электрического прибора от сети после превышения дифференциальным током определенного значения. УЗО нужно отличать от устройства защиты от сверхтоков (всем известного автоматического предохранителя). Автомат отключает устройство при коротком замыкании (появления сверхтока), а УЗО отключает устройство при появлении утечки токов на корпусе (нетоковедущих частей) и на электрокабелях (токоведущих частях) водонагревателя. Также существует устройство, сочетающее в себе обыкновенный автомат и УЗО. Такое устройство называют диффавтомат.
Принцип работы устройства защитного отключения очень прост. Устройство сравнивает входящий на него ток с исходящим от него током. И если в силу утечек разница составит 30 миллиампер, УЗО автоматически разомкнет цепь. Таким образом, УЗО предохраняет человека от возможного поражения электрическим током к корпусу электрического водонагревателя. Обычно ток отсечки УЗО водонагревателя стандартный – 30 мА.
Причины срабатывания УЗО водонагревателя
УЗО водонагревателя, как и любое другое УЗО, может срабатывать в следующих случаях:
— соприкосновения людей к частям или корпусу электроприборов, оказавшихся нештатно под током.
— при контакте человека с «землей»
— при повреждении изоляции и при контактах токоведущих частей и корпуса
— при замене заземляющего и нулевого проводников
— при замене нулевого и фазного проводников и последующем прикосновении людей к оказавшимся под током частями электроприборов одновременно с прикосновением с «землей»
— при обрыве нуля (нулевого проводника) и последующем соприкасании человека с токоведущими частыми и «землей» одновременно.
Поломки УЗО и причины частого срабатывания УЗО
Во время эксплуатации водонагревателя с УЗО многие пользователи этих приборов жалуются на частое срабатывание УЗО. В чем могут быть причины срабатывания УЗО:
— неисправность самого устройства. В водонагревателях китайского производства (Термекс, Поларис) применяются китайские УЗО невнятного качества, которые часто ломаются.
— как видно из предыдущего абзаца, причиной срабатывания УЗО является замещение нулевого и заземляющего проводников. В наших условиях очень часто вместо заземления используют т.н. зануление – квазизаземление. Под занулением подразумевается соединение нулевого и заземляющего проводников. Этот способ можно считать заземлением. Но, к сожалению, УЗО не понимает неправильные зануления, и отключает электроприбор.
Как отремонтировать УЗО
УЗО – сложный электронный прибор, отремонтировать который может при наличии запчастей квалифицированный инженер-электронщик. Чаще всего УЗО не ремонтируется, а меняется. Кстати, проверять УЗО нужно раз в месяц, для этого на корпусе имеется кнопка искусственной генерации утечки. УЗО лучше менять на штатное устройство водонагревателя. Но при отсутствии подобного устройства можно использовать стандартное УЗО или диффавтомат под ДИН-рейку. В случае частого срабатывания УЗО из-за наличия зануления вместо заземления нужно либо обустроить нормальное заземление, либо отключить УЗО.
Админ сайта Водонагреватель.ру оказывает услуги по ремонту бойлеров в Одессе. Звоните по указанному в баннере телефону.
Правила пользования прибором
Использовать прибор накопительного типа можно сразу после первого запуска. Для этого нужно включить его и выбрать режим работы. На протяжении всей эксплуатации придется соблюдать некоторые правила. Они помогут увеличить срок службы бойлера.
- Перед включением проверяйте наличие воды в бачке. Это предотвратит выход из строя тэнов.
- На трубе, подающей воду в бойлер, рекомендуется устанавливать фильтр. Он будет защищать от попадания грязи, и снижать жесткость воды.
- В течение года минимум один раз проводите очистку накопителя от накипи.
- Периодически следите за работоспособностью защитного анода, меняйте при необходимости.
Как выбрать трубы для водопровода в частном доме читайте здесь.
ПВХ трубы и фитинги для водопровода это залог качественной воды в доме, читайте о преимуществах.
Аппараты проточного типа требуют соблюдения нескольких других правил.
- Перед включением питания проверьте напор воды. Слабая струя не позволит устройству нормально функционировать.
- В случае некомфортной температуры отрегулируйте ее кнопками на корпусе или вращением крана смесителя.
- Если местом установки нагревателя является ванная комната, организуйте защиту от брызг.
- Горячая вода больше не нужна – обязательно выключите устройство.
Оба устройства не рекомендуется устанавливать в помещениях, где температура может опускаться ниже нуля. Это приведет к замерзанию воды внутри прибора и его поломке.
Надежность оборудования зависит не только от качества продукции. Важны также: правильная установка, включение и использование техники. Соблюдение рекомендаций, приведенных в статье, значительно увеличит срок бесперебойной работы бойлера.
Как работает УЗО и в чём его необходимость?
Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.
Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.
Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?
В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность. У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.
Нагляднее про принцип работы устройства на видео:
Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.
Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.
Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.
При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.
С потребителем УЗО подключается в одну цепь последовательно, а принцип его действия основывается на измерении разницы входной и выходной токовых величин. В идеале она должна равняться нулю, то есть, какая величина тока зашла, такая и вышла. Как только происходит утечка, на выходе будет уже другое показание, меньшее ровно на величину ушедшего по другому пути тока. Соответственно поменяется измеряемая разница. Как только токовая утечка достигнет величины, на которую рассчитано устройство, оно сразу же среагирует и отключится.
В подключении устройства особых сложностей нет. В схеме сначала идёт автоматический выключатель, после него УЗО, с выходных контактов которого провода отходят к потребителю, то есть питающей розетке на стиральную машину или бойлер.
Когда нельзя никому доверять
Производители некоторых устройств не могут полагаться, что покупатель адекватен и в его электрощите есть защита, поэтому добавляют свою.
В виде персонального УЗО для устройства в вилке или в виде коробочки на шнуре. Если покупатель подключит бойлер пластиковыми трубами, корпус не заземлит, то при потере герметичности ТЭНа электричество по воде в трубах и пойдет через человека в заземленную ванну. Такое УЗО защищает конкретно одно устройство, и в некоторых странах существуют нормативы, обязывающие добавлять УЗО на некоторые типы устройств. Как вы можете заметить, устройство также содержит кнопочку “тест” для проверки работоспособности защиты.
Типы УЗО АС, А, В
В зависимости от типа, УЗО обязано отключаться от разного вида утечек тока, есть УЗО, которые отключают только переменный ток, есть УЗО которые переменный и пульсирующий ток:
УЗО тип АС реагирует на мгновенный переменный дифференциальный ток утечки, т.е. это обычные потребители: освещение, теплые полы, холодильники, конвекторы и др. Тип УЗО АС обозначается на панели, это либо буквы АС, либо специальный символ (пиктограмма) или и то и другое вместе.

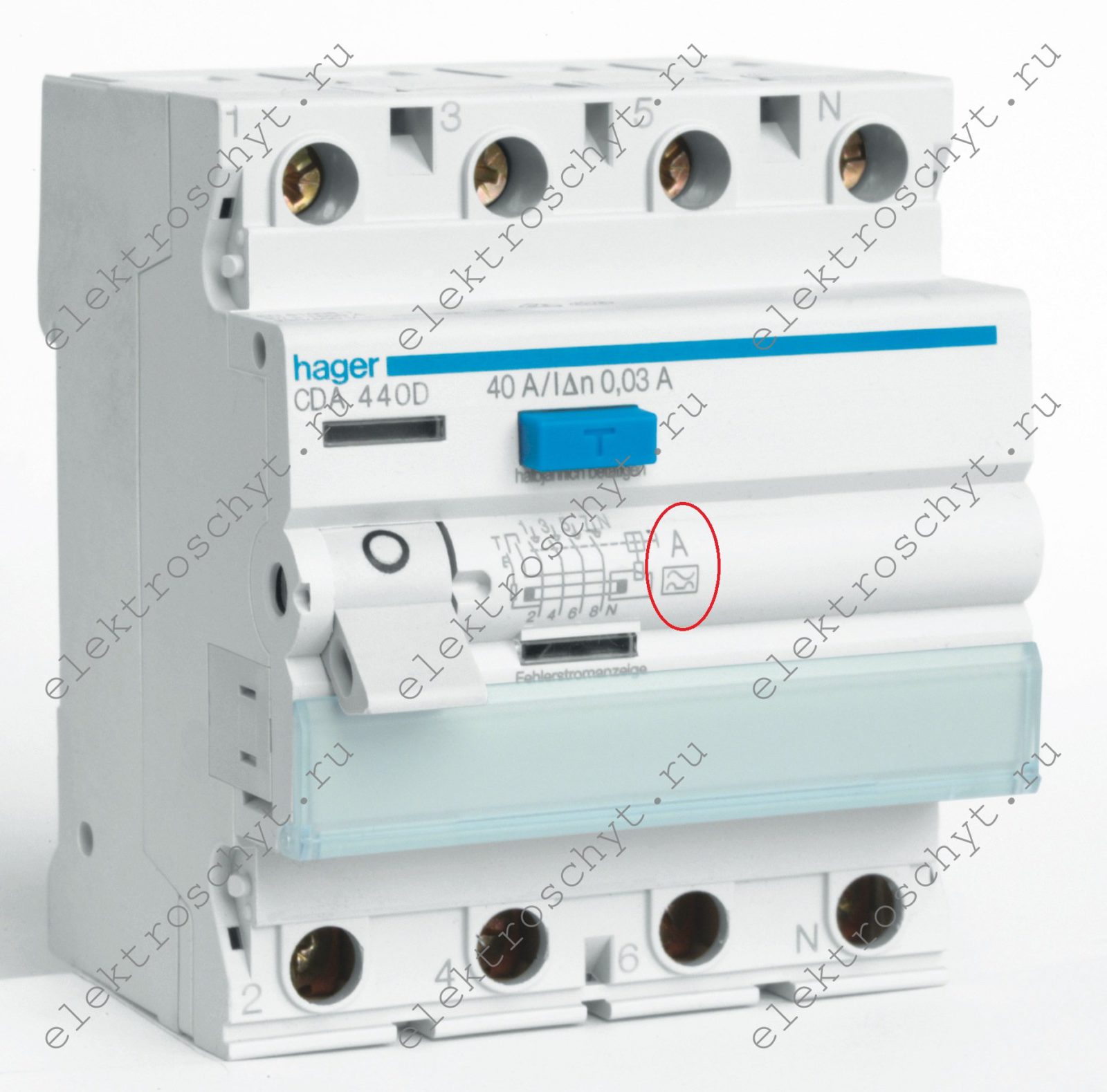

УЗО тип А реагирует, как на переменный, так и на пульсирующий ток утечки, который может медленно нарастать или возникать внезапно. Это приборы, в которых используются выпрямители и импульсные блоки питания: компьютеры, стиральные машинки, телевизоры, посудомойки, микроволновки, т.е. там, где всем управляет электроника. В некоторых инструкциях на современные электроприборы отдельно указывается, что необходима установка УЗО типа А. Пиктограмма для УЗО тип А выглядит следующим образом
УЗО тип А дороже, чем УЗО тип АС, т.к. «охватывает» бОльшую зону защиты. Но следует отметить, что уровень защиты с УЗО типа АС выше, чем если бы УЗО не было бы вообще.
ПУЭ 7.1.78. В зданиях могут применяться УЗО типа “А”, реагирующие как на переменные, так и на пульсирующие токи повреждений, или “АС”, реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
Часто у читателей возникает вопрос: “Какое УЗО поставить на холодильник, стиральную машинку, посудомойку, варочную панель и т.д.?”. Самый правильный ответ, вы найдете в инструкциях на бытовую технику.
Но, например, в Европе разрешено устанавливать УЗО только тип А. УЗО тип АС запрещены.
УЗО тип В – редкость в России, их применяют в промышленности, где помимо прочих видов утечек, есть утечки выпрямленного тока, в быту УЗО тип В не применяют.
Особенности монтажа водонагревательного оборудования
Грамотный монтаж является одним из факторов, оказывающих непосредственное влияние, насколько будет возможно в процессе эксплуатации бойлера экономить электроэнергию
При выполнении монтажных работ важно учесть все рекомендации производителя. В зависимости от бренда они могут незначительно отличаться, но основными правилами являются следующие:
- для подключения к электросети необходимо использовать медный кабель;
- крепление необходимо производить на капитальное основание, поскольку масса оборудования, наполненного водой, достаточно велика;
- обязательно необходимо выполнить заземление;
- установка должна производиться в вертикальном или горизонтальном положении в соответствии с указаниями производителя;
- подключение к водопроводной системе должно осуществляться также строго по инструкции.
Самостоятельное заземление водонагревателя
Когда речь идет о безопасности — надежнее выполнить работы самостоятельно. Причем в зависимости от места установки бойлера, способы обеспечения безопасности немного отличаются.
Как заземлить водонагреватель на даче или в частном доме? Вне зависимости от того, оборудовано помещение штатной шиной «земли», или нет, подключить ее к электроприбору не составит труда. Грунт находится под ногами в буквальном смысле. Вам необходимо выбрать во дворе место, где в будущем не будут проводиться земляные работы, и установить контур заземления. Выкопать по контуру треугольник со стороной 1 метр, забить по углам стальные трубы (профили уголки) и соединить их между собой с помощью сварки. Получится самое настоящее защитное заземление, которое вы используете не только для защиты от бойлера, но и для всего жилища. Схематично это выглядит так: Далее заводим проводник в дом, организуем щиток с клеммной колодкой для заземления электроприборов. В первую очередь тянем провод к розетке, в которую будет подключаться нагреватель. Если на корпусе есть отдельный контакт для «земли» — подключаем и его. Кроме того, бойлер должен быть подключен через УЗО. После устройства защитного отключения, монтируется обыкновенный автомат, с током срабатывания меньшим, чем вводной автомат на входе в дом. Как работает заземление на водонагреватель, если сделать его самостоятельно? Когда фаза будет иметь контакт с корпусом, то через защитную «землю» произойдет фактическое короткое замыкание. Сработает автомат, и разъединит фазный провод. Если напряжения на корпусе недостаточно для срабатывания защиты, а вы находитесь в душевой кабинке, сопротивление по линии бойлер — вода — ваше тело, существенно выше, чем по контуру заземления. Вы ничего не почувствуете, поражения электротоком не произойдет. В данном случае сработает УЗО, реагирующее на утечку тока через корпус. Как заземлить водонагреватель в квартире, если штатной «земли» нет? Есть два способа, легальный и нелегальный. Правильный способ — организовать от вашей квартиры до ближайшего палисадника у подъезда прочную шину из арматуры. В земле построить настоящий контур заземления, и соединить эту конструкцию с вашим бойлером. На деле, такое решение возможно не всегда. Способ полулегальный противоречит ПУЭ, но по крайней мере делает эксплуатацию бойлера более безопасной. Необходимо найти в квартире шахту прохождения магистрального водовода горячего водоснабжения. Затем убедиться в том, что эта труба вся стальная (как правило, это так), и она закопана в землю. На таких трубах есть перемычки для крепления за стену. Именно на этой полоске металла можно организовать контактную площадку. Подключив туда корпус бойлера, вы фактически полноценно его заземлите. Если такой возможности нет — необходимо зачистить участок трубы от краски, и прикрутить контактный зажим
Однако при такой организации «земли» следует придерживаться важного правила: Когда бойлер греется — вы им не пользуетесь. После нагрева отсоединяете его от питания (автоматом, или выдернув из розетки), и можно лезть в ванну
Если и такой способ невозможен — откажитесь от установки бойлера. Водонагреватель включать без заземления недопустимо!
Это интересно: Зануление бойлера в квартире, если нет заземления: освещаем детально
Почему водонагреватель выбивает пробки:
Главная функция УЗО – защита идущей после него электрической сети и приборов подключенных к ней. Причина срабатывания автомата, после включения бойлера, может быть следующей:
Превышение допустимой нагрузки. Часто единовременное включение в квартире бойлера и ряда других бытовых приборов (чайник, электроплита, пылесос) приводит к превышению предельной мощности и перегрузки домашней электросети. В этом случае автомат срабатывает, предохраняя проводку и приборы от перегорания. Аристон и другие марки водонагревателей имеют различную потребляемую мощность.
Ее значение в первую очередь зависит от объема бака, если оно превысит допустимую мощность УЗО, устройство отключит подачу тока к бойлеру.
-
- Автомат неисправен. УЗО может срабатывать из-за некачественных деталей или нарушений при сборке. Отключение автомата может вызвать ослабление или пробивание контакта между проводом и выключателем. Такой дефект вызывает нагрев контактирующей пластины и всего УЗО, что приводит в действие тепловой расцепитель. Иногда указанное на корпусе устройства допустимое значение мощности не соответствует реальному.
- Поломка электрического водонагревателя. Часто причиной срабатывания УЗО при включении бойлера, свидетельствует о неисправности прибора. Отключаясь, автомат предотвращает возможность электротравмы человека и дальнейшей порчи бойлера. Наиболее распространенным дефектом является пробой электрического тока на корпус. Причиной неисправности становиться разрушенная изоляция ТЭНа. Если нагреватель не заземлен, то вода, корпус, металлические трубы и краны, подключенные к бойлеру, в таком случае начинают «биться током».
Что можно предпринять в случае, если водонагреватель выбивает пробки:
В зависимости от причины, вызвавшей срабатывание автомата, можно предпринять следующие действия для устранения неполадки:
- Если автомат отключается при подключении водонагревателя Оазис, стоит в первую очередь убедиться, что мощность бойлера не превышает максимальную нагрузку, на которую рассчитан установленный УЗО. Перегрузку электросети и срабатывание защитного устройства можно предотвратить, с помощью установки отдельного выключателя. Через него проводится к щитку кабель питания нагревателя. Если проблема состоит в недостаточной нагрузке, стоит установить щитовое реле приоритета.
- Если увеличения нагрузки не было, но пробки при включении бойлера все равно выбивает, стоит убедиться в правильной работе самого УЗО. Ненадежно затянутые в клеммах провода и ослабленные контакты могут вызвать нагревание выключателя. В случае повышения температуры защитного устройства включается тепловой расцеплитель. Такое устройство необходимо заменить, подтягивание клемм лишь ненадолго отсрочит окончательный выход из строя УЗО.
- В случае неисправности самого нагревателя и обнаруженном пробое на корпус, необходимо устранить неисправность. Для этого производится опустошение бака и проверка на целостность ТЭНа и изоляции провода питания.
Выявляя и устраняя причину некорректной работы УЗО, необходимо придерживаться правил безопасности при работе с электроприборами. Если вы не смогли обнаружить причину срабатывания автоматического выключателя при запуске электрического нагревателя, стоит обратиться за помощью к мастеру.
Похожие публикации:
Конструктивное исполнение
При работе устройства выделяется примерно 5 Вт тепла. Это немного, но в глухом корпусе при постоянном включении в сеть тепловой режим может оказаться тяжеловат, поэтому нужно предусмотреть вентиляционные отверстия. Корпус – любая подходящая диэлектрическая коробочка. Монтаж – на печатной плате.
Вход с выходом сети и отвод на бойлер подключаются через стандартные клеммники. Чтобы не перепутать провода, их желательно разнести подальше друг от друга и замаркировать. Движок R2 – под шлиц, т.к. регулировка (см. далее) осуществляется один раз при установке устройства. В корпусе – отверстие напротив движка R2, или его выводят на корпус, а после регулировки заклеивают скотчем. LED1, LED2 и S1.1/S1.2 выводятся на переднюю панель.
Пояснения к схеме
Устройство разрабатывалось исходя из принципа «дубовости»: поставил, подключил и забыл. Именно этим объясняется некоторая архаичность схемотехнических решений.
К примеру, вместо ТМ1, который нужно мотать, можно было бы применить компактный датчик тока на магниточувствительных электронных компонентах. Но такой датчик пропускает дальше в схему кратковременные выбросы напряжения – импульсные помехи (ИП). ИП – основной источник неисправностей электроники, подключаемой непосредственно к сети, а источников их в современной квартире более чем достаточно. ТТН же в сочетании с накопительным конденсатором подавляет ИП полностью без дополнительных фильтров.
Номинал R1 может быть от 1 до 5,6 кОм. Его уменьшение увеличивает предельное значение тока срабатывания; увеличение – уменьшает его. VD1 – на напряжение 4,7-5,6 В. Этого вполне достаточно, чтобы устранить гистерезис по току срабатывания. LED1 и LED2 – повышенной яркости; их свечение хорошо видно уже при токе в 2 мА.
Транзистор VT1 должен быть достаточной мощности, т.к. его ток базы может превышать 10 мА. Рассеиваемая мощность – не менее 5 Вт; максимально допустимое коллекторное напряжение – от 50 В. В оригинальной конструкции использован старый советский КТ815Г; подойдут любые его аналоги или более мощные.
Мост VD2-VD6 и тиристор VS1 – на ток не менее 20 А. Ток потребления бытовых бойлеров не превышает 10 А; двойной «военный» запас по току вместо полуторного промышленного или 30% бытового делает мост и тиристор практически вечными. VS1 должен быть установлен на радиаторе площадью 30-50 кв. см.
S1.1/S1.2 – на ток 10 А со встроенной световой индикацией, как указано выше. Можно взять и помощнее, но давать для S1.1/S1.2 большой запас по току особого смысла нет: включается он в исключительных случаях и часто не переключается.
