Термопривод для теплицы своими руками: ТОП-5 видов и инструкции
В зависимости от конструктивных особенностей термоприводов, создаваемых в кустарных условиях, принято выделять 5 основных вариантов.
Из газового амортизатора
Алгоритм действий будет следующим:
На двух отрезках металлической трубы длиной по 95-105 см наносится резьба, после чего они соединяются при помощи тройника в середине, а на концы устанавливаются стандартные сантехнические заглушки.
У амортизатора автомобиля удаляется в нижней части шпилька. В донышке делается отверстие диаметром 8,5 мм и наносится резьба.
Берутся гайка и болт для тормозного шланга, в котором просверливается сквозное отверстие.
Просверливается отверстие в заглушке диаметром 10 мм, после чего в нее вставляется болт, на который накручивается гайка. Выступающая часть болта вкручивается в резьбу, выполненную на амортизаторе. Названные элементы конструкции соединяются посредством паронитовых прокладок.
- Заглушка присоединяется к тройнику.
- С одного из краев металлической трубы откручивается заглушка, после чего внутрь вливается масло. Шток сдвигается и фиксируется в нижнем положении. Из амортизатора выпускается воздух.
Заглушка закручивается. Устройство устанавливается в конструкции парника.
Из автомобильного гидроцилиндра
Изготовление потребует поочередно выполнить следующие действия:
- из гидроцилиндра необходимо выпустить воздух, для чего в нем просверливается отверстие;
- делается резьба 10*1,25 в целях последующего присоединения шланга (рекомендуется использовать длинный тормозной шланг для «Нивы»);
- шланг прикрепляется при помощи болта со шпилькой М6 – идентичной шпильке на цилиндре;
- заказывается у токаря (или изготавливается самостоятельно) ресивер;
- цилиндр заполняется маслом (шток должен быть погружен полностью);
система проверяется на герметичность.
Термопривод из компьютерного кресла
В качестве исходных материалов используются: цилиндр, машинное масло и фрагмент металлической трубы. Из инструментария потребуются: тиски, болгарка и сварочный аппарат.
Порядок сборки такой:
конец штока зажимается в тисках и вытягивается до тех пор, пока не станет виден находящийся изнутри штырь клапана;
в тисках зажимается металлическая ось параметрами 8 на 60 мм, на которую опирают цилиндр, спустив с него воздух;
болгаркой срезается цилиндр с конусностью, после чего аккуратно выдавливается шток;
на штоке нарезается резьба М8 и вновь устанавливается внутренняя гильза цилиндра (важно следить, чтобы на поверхности деталей не оставалась стружка);
шток извлекается из цилиндра и вставляется в гильзу, после чего на него накручивается гайка, чтобы не допустить в процессе эксплуатации его проваливания в цилиндр;
внутрь вставляется алюминиевый поршень, к наружному концу которого герметично приваривается труба;
на резьбу штока навинчивается гайка М8, после чего шток соединяется при помощи вилки с форточкой;
конструкция устанавливается на подобранное место, в систему заливается машинное масло.
Из пластиковых бутылок
Это, пожалуй, самая дешевая система.
Для ее создания необходимо взять две пластиковые бутылки объемом 1 и 5 литров, отрезок пленки из полиэтилена, деревянную доску, трубку ПВХ длиной 100 см и 2 патрубка.
Алгоритм изготовления следующий:
- в крышке бутылки объемом 5 литров выполняется отверстие;
- вставляется патрубок и крепится к ПВХ трубке (стыки основательно заделываются термопастой);
- трубка вставляется в бутыль объемом 1 литр;
- пятилитровая бутылка обертывается черной пленкой и устанавливается вверху парника;
- литровая бутыль размещается возле форточки, доска прибивается к окну над бутылкой.
Тот же способ можно использовать, но применить вместо пластиковых бутылок две стеклянные банки (3 литра и 800 грамм).
Из резинового мяча и баллонов
Также модель привода недорогая. Перед работой необходимо обзавестись коробкой из дерева, доской, шлангом, мячом и двумя баллонами.
Для создания термопривода необходимо:
- соединить два баллона, подсоединив к ним шланг;
- второй конец шланга фиксируется на выходном отверстии сдутого мяча, который размещают в коробке (коробку следует закрыть);
- к крышке прикрепляется доска, которую соединяют с оконной рамой;
- баллоны размещаются вверху парника, в то время как коробку с мячом – внизу под окном.
При нагревании баллонов воздушная смесь, расширяясь, наполняет спущенный мяч. В результате давления мяча на крышку посредством закрепленной доски происходит открывание окна.
Вентиляция теплицы автоматически — разновидности и реализация
Автоматическая вентиляционная система подразделяется на следующие типы:
- электрическая — стоимость невысокая, а в составе термореле электрический вентилятор, сработка происходит при повышении температуры внутри теплицы выше положенной;
- гидравлического типа — долговечная, не относится к надежным установкам. Конструкция состоит из рычагов, которые соединяются фрамугой, в качестве термореле представлен резервуар, внутри которого находится жидкость. При нагревании происходит расширение жидкости, остывание, объем становится меньше. Термометр представлен в виде сосуда, а снаружи стоит компенсатор, все это соединяется гидравлическими шлангами;
- вентиляция биметаллическая — расширение металлов имеет разный коэффициент, когда металл нагревается, изгиб пластинки толкает форточку на открытие, при остывании происходит автоматическое закрытие ее;
- автоматический тип работы форточки.
Подключенный вентилятор к термореле это простейший тип оборудования для теплицы, при этом вытяжную систему можно назвать естественной. Это очень простой механизм, основанный на том, что с повышением температуры происходит сработка реле и запуск вентилятора. Из теплицы нагретый воздух всасывается, заменяется свежим.
Если форточка будет открываться автоматическим путем, а с противоположной стороны включается вентилятор, то систему вентиляции можно будет назвать приточной. Вентилятор загоняет прохладный воздух, который снижает влажность и температуру внутри. При такой конструкции можно установить точные параметры на оборудование, при любом изменении конструкции вентилятор можно перенастроить. Нельзя забывать о том, что установка требует электричества, да и монтаж на автоматическое открывание не из простых работ.
Самодельный термопривод для теплицы
Готовые устройства для автоматического открывания теплиц стоят дорого, в целях экономии можно изготовить термопривод самостоятельно. Для начала нужно определиться, на какой срок службы рассчитывается работа самодельного устройства. Есть варианты, которые прослужат только один сезон, а можно изготовить термопривод, который прослужит несколько лет. Для тех, кто знаком с электричеством, можно сделать электропривод на дверь теплицы, но есть более простые варианты.
Из надувного мяча и баллонов
Этот вариант самодельного термопривода способен прослужить 1-2 сезона. Для его изготовления потребуются:
- коробка из дерева;
- 2 баллона;
- резиновый шланг;
- доска;
- мяч или камера из-под него.
Баллоны скрепляют вместе при помощи скотча или проволоки. К ним присоединяют резиновый шланг. Другой конец шланга крепят к надувному клапану мяча. Мяч укладывают в коробку так, чтобы при расширении он вытолкнул деревянную крышку. Коробку ставят под форточкой, а на крышку устанавливают доску, чтобы во время ее смещения, доска открывала окно. Баллоны подвешиваются под потолком.
С повышением температуры баллоны греются и подают теплый воздух по шлангу в мяч. Он надувается и сталкивает крышку короба. Доска, зафиксированная сверху, оказывает давление на раму форточки, открывая ее. При понижении температуры воздуха процесс проходит в обратную сторону.
Из пластиковой бутылки
Самый дешевый и быстрый способ соорудить термопривод для теплицы своими руками. Этот вариант прослужит только 1 сезон.
- 2 бутылки, одна из которых объемом 5 л, а другая 1л;
- темная тонировочная пленка:
- доска;
- патрубки 2 шт.;
- тонкая трубка длиной от 100 см.
Бутылки моют и высушивают. Большую тару оборачивают темной пленкой и просверливают в ней отверстие. Вставляют патрубок и соединяют с одним из концов трубки. Место соединения делают герметичным промазывая стык специальной пастой. 5-литровую бутылку фиксируют под потолком. Второй конец трубки соединяют с горлышком литровой бутылки, а сверху крепят доску.
Смятая под доской литровая бутылка под воздействием воздуха из верхней 5-литровой тары будет выпрямляться и поднимать доску. Та, в свою очередь, будет оказывать воздействие на раму форточки, приподнимая ее.
Из цилиндра от офисного кресла
В офисных креслах есть механизм, который обеспечивает регулирование высоты сиденья, он называется газлифт. Эта деталь подойдет для сооружения термопривода.
- машинное масло;
- обрезок металлической трубы подходящего диаметра;
- сварочный аппарат;
- болгарская пила;
- тиски.
Конец стержня из пластика зажимают в тисках и вытаскивают его, пока не станет видно штырь на клапане. Выпускают воздух из основного цилиндра. Его ось фиксируют в тисках и давят сверху. Верхнюю часть цилиндра аккуратно обрезают болгаркой. Есть риск повредить уплотнитель и поверхность самой детали.
Из гильзы аккуратно вынимают шток, следя за состоянием сальника. Нельзя допустить его повреждения. Чтобы шток снова не опустился в цилиндр, на него накручивают гайку. Затем вставляют алюминиевый поршень и приваривают. Завершающим этапом становиться накручивание гайки на резьбу, а потом фиксация штока на оконной раме. В проветриватель заливают масло, и оно готово к работе. Принцип действия будет гидравлическим.
Из автомобильного гидроцилиндра
Этот вариант термопривода прослужит несколько лет. Чтобы изготовить такое устройство для проветривания теплиц, потребуется около 1 часа.
Сначала выдавливают газ из амортизатора, а затем высверливают небольшое отверстие, и нарезают резьбу. В отверстии фиксируют тормозной шланг. Ресивер для термопривода делают самостоятельно либо заказывают у токарей. В амортизатор заливают масло, а шток полностью погружают внутрь. Устройство готово, остается убедиться в его полной герметичности, следить, чтобы масло не капало. Конструкцию крепят штоком к форточке, а другой конец фиксируют к опоре.
Из автомобильного амортизатора
Что потребуется для создания такого термопривода:
- поршень амортизатора или пружина;
- краны 2 шт.;
- цилиндрическая емкость для масла (труба из металла);
- машинное масло.
С обоих концов трубы приваривают краны. Один из них будет служить регулятором давления, а другой отверстием для заполнения маслом. У пружины обрезают дно с помощью болгарки. Затем приваривают к трубе. Завершающим этапом становится проверка устройства на герметичность.
Устройства на основе гидравлики
Но можно обойтись и более простым способом. Сегодня для огородников предлагается множество гидравлических цилиндров, имеющих механизм открывания. При достижении определенной температуры воздуха они открывают или закрывают форточку в теплице. Обычно они имеют встроенные температурные датчики, которые легко настраивать.
Принцип действия этих устройств основан на способности жидкости расширяться при нагреве, и возвращаться в обратное состояние при остывании, когда жидкость внутри гидравлического цилиндра расширяется, она открывает форточки, при остывании, цилиндр возвращается в исходное положение, закрывая ее.
Параметры микроклимата, кратность воздухообмена в теплице
Микроклимат в теплице обеспечивается посредством комплексной работы основных систем: вентиляционной, поливной, при необходимости отопительной, осветительной.
Среди параметров микроклимата, на которые стоит обращать особенное внимание выделяют:
- Концентрация углекислого газа;
- Положение зашторивания;
- Температура стекла;
- Температура точки росы листа;
- Температуру воздуха;
- Уровень освещенности;
- Уровень влажности.
Для поддержания этих параметров на уровне нормы придется потратить немало электроэнергии. Кроме того, несмотря на то, что от внешней среды участок отделен полимером или стеклом — изменения внешней среды все же оказывают воздействие.
Так, колебания температуры, изменения влажности, оптическое излучения, изменение направления и силы ветра также сказываются на микроклимате
Поэтому в зависимости от условий внешней среды важно проводить периодическую корректировку условий на огражденном участке
Еще один пункт, забывать о котором не стоит — кратность воздухообмена, которая зависит от силы ветра, что непосредственно отображается на микроклимате и определяет сторону, с какой необходимо открывать форточки. Так в зависимости от направления ветра — открывать рекомендуется с подветренной стороны.
Необходимость учитывать пункт кратности воздухообмена обусловлена тем фактом, что в сухой летний период горячий воздух может негативно сказаться на уровне влажности. Так же при сильном ветре или ливне вообще рекомендуется закрыть форточки, чтобы не нарушить микроклимат и не навредить урожаю.
Необходимо учитывать условия внешней среды, изменять параметры теплицы, в зависимости от метеорологических условий, что поможет избежать опасности гибели урожая или падения его количества и качества.
Особенности устройства вентиляции арочных теплиц
Ручное проветривание — способ давний и не для всех подходящий. Далеко не всегда можно постоянно следить за колебаниями температуры и вручную открывать или закрывать форточки
Поэтому стоит обратить внимание на устройство автоматических систем проветривания
Электрическая система
Отличается невысокой себестоимостью, за счет чего получил широкое распространение. Конструкция состоит из электрического вентилятора и термореле. Главным элементом считается реле, с помощью которого датчик регулирует реакцию устройства. Так вентилятор начинает работать только при поступлении сигнала об изменении температуры воздуха.
К положительным сторонам этой системы охлаждения воздуха относятся:
- Небольшая стоимость и простота установки механизма;
- Возможность настроить дополнительный параметр регулирования интенсивности воздушного потока. Его усиления при критическом повышении температуры или наоборот уменьшении при падении температуры;
- При необходимости можно установить любое количество реле в любом участке.
Реле, который фиксируют колебания температуры, надежные и точные устройства, на результаты которых можно положиться. Кроме того, у последних моделей предусмотрена функция введения фиксированных параметров работы, при которых механизм включается или отключается.
Особенно досадна эта неприятность летом, когда несколько часов без работающего вентилятора могут привести к гибели всего урожая. Избежать этого можно установив солнечные батареи, но и это не гарантирует бесперебойной работы.
Биметаллическая система
Автоматика проветривания посредством задействования этого механизма формируется по увеличения объема материала под влиянием повышения температуры. Основу конструкции составляют две пластинки металла с отличными качественными параметрами и коэффициентами расширения.
Так в результате нагревания одна из металлических пластин изгибается и форточку поднимается. При падении температурных показателей происходит выпрямление пластинки и, как результат, закрывается проем.
Впрочем, и в биметаллической конструкции существуют свои недостатки. Так при недостаточном прогревании пластинки форточка может не открыться, что может привести к неприятным последствиям для ряда культур, что не переносят перегрев.
Гидравлическая система
Считается одной из наиболее прочных и крепких. Представлена парой рычагов, соединенных одной фрамугой. Суть функционирования сводится к тому, что в емкость заливается жидкость, которая при нагреве увеличивает объем и уменьшает при охлаждении. В результат увеличения объема жидкости запускается механизм открывания фрамуги и, соответственно, закрывания при уменьшении.
Функцию термометра в этой конструкции выполняет емкость, которая расположена внутри помещения, а компенсатора — та, что расположена с наружной стороны. Соединяются одна с другой посредством гидравлических шлангов.
Таким образом при повышении давления в одной емкости, система мгновенно стремится к стабилизации посредством поднятия фрамуги. При этом полностью она никогда не открывается, поэтому проветривание происходит медленно.
Однако, важно учитывать, что гидравлический метод имеет свои недостатки. При существенном понижении температуры воздуха на улице фрамуга опускается слишком медленно, что может привести к повреждениям растений. Кроме того, эта система не сочетается с форточками, без которых в некоторых случаях просто не обойтись
Кроме того, эта система не сочетается с форточками, без которых в некоторых случаях просто не обойтись.
Форточная система
Сейчас является наиболее популярным. Система представлена толкателями для открывания и закрывания форточек. В состав системы входят толкатели, цилиндр для масла, закрепители и поршни.
Схема работы предельно проста — когда температура масла в цилиндре растет, активизируется процесс расширения и выталкивания поршня, который поднимает форточку.
При падении температуры масло остывает и форточка опускается. Этот метод достаточно прост, но в случае, если в строении есть несколько форточек, устанавливать подобную систему нужно на каждую.
Влажность почвы и полив

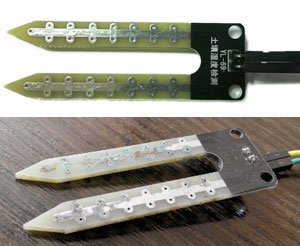

Еще важный параметр для теплиц — влажность почвы. В разные стадии роста и созревания этот параметр меняется. Самая большая потребность растений во влаге в рассадный период — до 90—95%, а также в фазу плодообразования и плодоношения.
Системы автополива
Автополив в теплице устроен по разному, но в итоге все приходят к дозирующему поливу. Датчики влажности почвы можно использовать но с тщательной доработкой. Китайские датчики влажности из печатных плат могут показывать точные данные не больше месяца, после чего металлическая поверхность контактов разрушается и окисляется. Если использовать этот датчик, то в конце концов придет момент, когда вы зайдете в теплицу а у вас там бассейн, все залито а ваши растения вероятно всего погибнут. Поэтому датчики влажности можно использовать совместно с датчиком потока воды (счетчиком воды). Надо замерить количество потребляемой воды в сутки и задать этот параметр. Датчик влажности почвы можно использовать но с доработкой, контакты должны быть из такого материала, который проводит электрический ток и как можно меньше окисляется. Это может быть медь, но и она окисляется ос временем, но это уже хорошо, т.к. можно раз в год чистить контакты и опять использовать. Но лучше попробовать графитовые стержни, графит проводит электрический ток и не окисляется. Я пока не пробовал, но вот хочет сделать для теста такой датчик. Вообще за основу надо взять показатели счетчика воды, а датчиком влажности можно отключать полив, если он покажет максимальные значения. Например в дождливую погоду, расход воды уменьшается в разы, и установленного количества воды для датчика потока может быть чересчур много. Так что контроль для полива лучше сделать комбинированным.
Полив включается с помощью реле по сигналу от датчика или по времени. Емкость для полива должна находиться на высоте и полив лучше делать «самотеком» просто открывая или закрывая электроклапан. Таким образом можно сделать более автономную систему, т.к. для питания контроллера и клапанов хватит обычного аккумулятор и солнечной батареи. Такой принцип работы полива будет уместен в местах, где часто отключают электричество на длительное время.
Вентилирование парников
Вентиляция парников ничем не отличается от вентилирования теплиц. Единственная разница в том, что парники не отапливаются. Если они и отапливаются, то при помощи биотоплива.
Даже не имея системы отопления в парнике, температура и влажность в нем под действием солнечной радиации может достигать критических значений для рассады и растений. Поэтому все те приспособления, которые годятся для теплиц подходят и для парников.
Вентиляция в парнике может быть обеспечена даже футбольной камерой. Для этого необходимо установить футбольную камеру под раму парника вечером так, чтобы рама парника в закрытом состоянии касалась ее.
При повышении температуры в парнике днем воздух в камере нагреется, и она приподнимет раму. Таким образом, минимальная вентиляция в парниках будет обеспечена. В них можно применять и гидроцилиндры для открывания рам и вентиляторы для охлаждения. Вентиляция парника особенно важна для выращивания рассады.
Полезная информация:
- Пыльца томатов при температуре 37 градусов погибает
- Томаты любят, чтобы корни были влажные, а надземная часть сухая
Автоматизация проветривания в теплице
Автоматика такого процесса значительно упрощает работу в тепличном хозяйстве. Ведь не нужно постоянно контролировать состояние микроклимата: температуру воздуха, уровень влажности и соответствие этих факторов для конкретной культуры. Достаточно установить простые датчики и лишь периодически осуществлять проверку системы.
Используя выше перечисленные типы вентиляции, можно добиться качественного воздухообмена в замкнутом пространстве парника. Что из этих систем можно установить у себя в хозяйстве?
- Электрическое оборудование, с датчиками контроля температуры и реле.
- Гидравлические системы управления микроклиматом.
- Биметаллические типы вентиляции.
- Автоматизировать закрывание и отпирание форточек.
Какие нюансы нужно знать и учитывать при использовании таких автоматических вентиляционных систем теплиц, чтобы поддерживать необходимый баланс влажности и температуры окружающей среды?
Электрическая автоматика
Одна из лучших систем, которую можно использовать сегодня для установки в парниках. Принцип работы строится на наличии датчика показателя температуры и реле с дальнейшим его подключением к вентилятору.
Электрическое проветривание работает по следующей схеме. Если температура поднимается к установленному пределу, срабатывает реле и запускается вытяжка. Разогретая воздушная масса будет удаляться через вытяжной вентиляционный канал, а свежий более прохладный воздух поступать через приточные отверстия или не герметичные конструкции накрытия парника.
Важно, чтобы объем подаваемого свежего воздуха был приблизительно равен удаляемой массе! Если будет недостаточно естественного притока, можно добавить в стенах принудительную приточную систему. Кроме достаточного объема свежего воздуха, это даст более интенсивное охлаждение, и как результат сократит время работы электрических вентиляторов
Автоматическая вентиляция теплиц, функционирующая по этому принципу, позволяет очень точно контролировать микроклимат внутри помещения
Автоматическая вентиляция теплиц, функционирующая по этому принципу, позволяет очень точно контролировать микроклимат внутри помещения.
Однако, как и любая система, есть и один недостаток, это обязательное наличие подключения к электросети. При внеплановых отключениях питания, вся теплица подвержена опасности. Устранить это можно дополнительными источниками электричества.
Иногда рекомендуют установку солнечных панелей, или ветрогенератора. Но, такие системы очень дороги, и требуют определенных условий для своей работы. Лучше всего. Установить аварийный бензиновый или другой подобный генератор, с автоматической системой включения при отсутствии основного питания.
Также довольно сложно без опыта правильно смонтировать всю систему вентилирования, и установить привода вентиляторов. Но, в таком случае лучше всего обратится к специалистам, которые сделаю все очень быстро и качественно.
Гидравлика
Гидравлические системы автоматики функционируют наравне с электрическими аналогами, но, при этом не требуют дополнительного источника питания. Ведь вся схема построена на принципе физических и механических процессов.
Автоматическая вентиляция теплицы с гидравлическим приводом работает при нагревании сосуда с жидкостью залитой цилиндре.
Эту емкость, как правило, располагают рядом с открывающейся фрамугой, под потолком. При повышении температуры окружающего воздуха, жидкость в цилиндре расширяется передавая усилие на шток, который открывает створку окна. После охлаждения объем жидкости ужимается, давая возможность закрыться открытой форточке.
Эффективная работа гидравлической автоматической системы вентилирования вполне выполняет работу по поддержанию необходимого микроклимата в парнике. Но, самое главное, она полностью независима от каких либо источников питания, а также не требует никакого постоянного наблюдения за ее работой.
Гидравлическую автоматическую вентиляцию в теплице можно собрать своими руками, даже с обычных пластиковых бутылок. Но более надежные и эффективные, это устройства произведенные фабричным способом.
Как подобрать вентилятор для теплицы
Этот раздел я включаю для тех садоводов, у которых растения в теплице недополучают солнечный свет. Если светового дня достаточно, этот раздел можно не читать. Теперь, зная размеры теплицы, можно рассчитать параметры осветительного оборудования.
Так для ламп в 400 Вт, допустимое расстояние до растений 40-50 см., для ламп 600 Вт. допустимое расстояние до растений 60-80 см., для ламп в 1000 Вт, допустимое расстояние до растений 80-100 см.. В нашем примере высота потолка помещения составляет 2,5 м, позволяет использовать лампы мощностью 600 Вт − до тех пор, пока высота растений не превысит 1,5 м.
В большинстве случаев для выращивания растений в помещениях используются лампы мощностью 1000 Вт, 600 Вт и 400 Вт. В зависимости от размера каждая лампа пригодна для освещения определённого количества площади: 1000 Вт.
— 1,2 х 1,55 м; 600 Вт.- 1 х 1,2 м; 400 Вт. — 0,75 х 1 м. Итак, в нашем распоряжении помещение площадью 3,65 м x 2,4 м. Безусловно, в это пространство можно попробовать втиснуть максимальное количество ламп, но помимо продуктивности следует позаботиться о простоте и комфорте в повседневной работе для человека.
