Что такое гидроудар в трубопроводе, причины возникновения
Если говорить о наших домах и квартирах, гидроудары возникают в системах отопления и водоснабжения. В системах отопления частных домов — при старте или остановке циркуляционного насоса. Да, сам по себе он давления не создает. Но резкое ускорение или останов теплоносителя и является той нагрузкой, которая действует на стенки труб и близлежащие устройства. В системах отопления закрытого типа стоит расширительный бак. Он компенсирует гидроудар, если насос находится рядом. В этом случае дополнительные устройства могут и не понадобиться. Проверить необходимость установки компенсатора можно по манометру. Если стрелка не движется или движется едва заметно, все нормально.

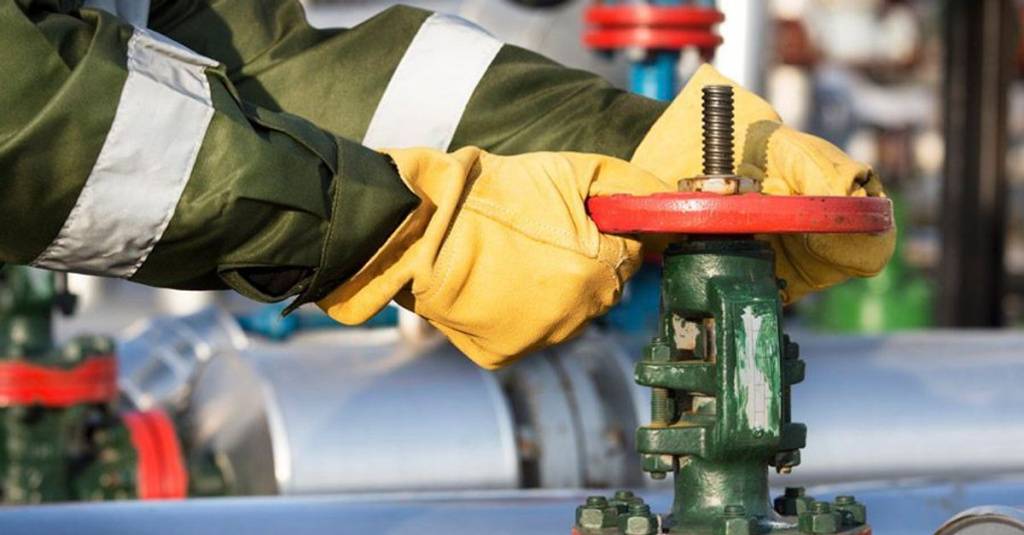

Наиболее распространенная причина появления гидроудара — резкое закрытие крана
В централизованных системах отопления, гидроудар возникает при резком закрытии заслонки, когда быстро открывают краны для заполнения системы после ремонта/профилактики. По правилам надо делать это медленно и постепенно, но на практике случается иначе…
В водоснабжении гидроудар возникает даже при резком закрытии крана или другой запорной арматуры. Более выраженные «эффекты» получаем в завоздушенных системах. Вода при движении ударяется в воздушные пробки, что создает дополнительные ударные нагрузки. Мы можем при этом слышать щелчки или потрескивание. А если водопровод разведен пластиковыми трубами, во время эксплуатации можно заметить, как эти трубы сотрясаются. Так они реагируют на гидроудары. Вы, наверное, замечали, как дергается шланг в металлической оплетке. Причина та же — скачки давления. Рано или поздно они приведут к тому, что либо труба лопнет в самом слабом месте, либо соединение потечет (что более вероятно и чаще встречается).
Гидроудар может нанести серьезный ущерб
Почему же раньше это явление не отмечалось? Потому что сейчас большая часть кранов имеют шаровую заслонку и поток перекрывается/открывается очень резко. Раньше краны были вентильного типа и заслонка опускалась медленно и постепенно.
Как же бороться с гидроударами в отоплении и водоснабжении? Можно, конечно, приучить обитателей квартиры или дома не крутить резко краны. Но стиральную или посудомоечную машину не научишь бережному отношению к трубам. И циркуляционный насос не замедлишь в процессе старта и останова. Поэтому в систему отопления или водоснабжения добавляют компенсаторы гидроударов. Их же называют гасителями, амортизаторами.
О щелчках в водопроводе
Периодическое «пощелкивание» в трубах слышат владельцы домов, где коммуникации организованы неправильно. И щелкает оно преимущественно в тех местах, где трубы большего диаметра соединены с трубами, имеющими меньшее сечение. При этом вода, движущаяся по магистрали с конкретной скоростью, наталкивается на препятствие (пусть и неполноценное). Скорость впоследствии не меняется, интенсивность разгрузки падает, количество жидкости растет, а вместе с ним растет и давление. И если в таких местах соединений вода не распределяется по нескольким реестрам, то из-за избытка давления может случиться разрыв труб.
Способы комплексной модернизации системы
Комплексная модернизация системы предполагает установку оборудования, направленного на нейтрализацию воздействия избыточного давления.
Способ #1. Применение компенсаторов и амортизаторов
Гасители и гидроаккумуляторы одновременно выполняют три функции: собирают жидкость, устраняя при этом ее лишний объем из системы, а также способствуют предотвращению нежелательного явления.
Компенсирующее устройство, роль которого выполняет гидроаккумулятор, устанавливают по направлению движения воды на тех промежутках отопительного контура, где велика вероятность колебания давления в системе.
Гидроаккумулятор или гаситель представляет собой стальную колбу объемом до 30 литров, включающую две разделенные резиновой или каучуковой мембраной секции.
При возникновении в системе избыточного давления водяной столб первой секции начинает давить на разделительную мембрану, за счет чего она изгибается в направлении воздушной камеры
При повышении давления гидравлические удары «скидываются» в резервуар. За счет изгибания резиновой мембраны в сторону воздушной камеры в момент поднятия водяного столба и достигается эффект искусственного увеличения объема контура.
В качестве амортизирующих устройств используют трубы, выполненные из термостойкого армированного каучука или эластичного пластика.
Эластичный материал амортизирующих приспособлений самопроизвольно гасит энергию гидравлического удара в точке, где давление достигло критического значения
Для достижения желаемого эффекта достаточно использовать изделие длиной в 20-30 см. Если же трубопровод имеет большую протяженность, участок амортизатора увеличивают еще на 10 см.
Способ #2. Установка защитного клапана диафрагменного типа
Защитный клапан диафрагменного типа размещают на отводе трубопровода рядом с насосом с тем, чтобы выпускать заданное количество воды при избытке давления.
Защитный клапан, оснащенный жестким уплотнителем, который выполняет функцию быстрого сброса давления, является надежным предохранителем автономной системы
В зависимости от производителя и типа модели защитный клапан приводится в движение посредством электрической команды контроллера, либо же с помощью пилотного устройства быстрого действия.
Устройство срабатывает, когда давление превышает безопасный уровень, защищая насосную станцию при внезапной остановке оборудования. В момент опасного всплеска давления он полностью открывается, а при падении его до нормального уровня – регулятор медленно закрывается.
Способ #3. Оснащение терморегулирующего клапана шунтом
Шунт представляет собой узкую трубку с просветом в 0,2-0,4 мм, которую устанавливают по направлению циркуляции теплоносителя. Основная задача элемента – при появлении перегрузок постепенно понижать давление.
Рекомендуем: Неисправности котлов Навьен — коды и ошибки 02, 03, 10 и другие, причины и методы устранения
Узкую трубку, диапазон сечения которой не превышает 0,2-0,4 мм, размещают со стороны, откуда жидкость попадает в термостат
Метод шунтирования применяют при обустройстве автономных систем, трубопровод которых выполнен только из новых труб. Это обусловлено тем, что наличие ржавчины и осадка в старых трубах способно свести эффективность шунтирования на «нет». По этой причине при использовании шунта на входе в отопительный контур рекомендуется устанавливать эффективные водяные фильтры.
Способ #4. Использование термостата с суперзащитой
Это своего рода предохранитель, который отслеживает давление в системе и не позволяет ей работать после того, как показатель достигнет критической отметки. Устройство оснащено пружинным механизмом, размещенным между термоголовкой и клапаном. Пружинный механизм срабатывает при избыточном давлении, не позволяя клапану полностью закрыться.
Такие термостаты устанавливают строго по обозначенному на корпусе направлению.
Особенности явления гидроудара.
Гидроударом называют образование резкого скачка давления внутри труб, наполненных водой. Удар проявляет себя, когда жидкость сталкивается с препятствием на пути течения. Явление может спровоцировать резкое закрытие арматуры для затвора, либо остановка работы насоса, либо образовавшаяся пробка из воздуха.
Встретившись с препятствием, жидкость все также течет с большой скоростью. Далее на первые слои воды налетают следующие потоки, уплотняя его.
Нарастающие слои увеличивают давление внутри трубы, вода пытается удалить часть составляющей, чтобы осуществить разрядку.
Внимание! Бывает, что видно не сразу произошедший удар в трубах водопровода или отопления. Часто снаружи система работает, как и прежде. Если причиной удара становится задвижка либо шаровый механизм, то последствия можно сразу не увидеть, а некоторым показаться безвредными
Если причиной удара становится задвижка либо шаровый механизм, то последствия можно сразу не увидеть, а некоторым показаться безвредными.
Указателями на неполадки могут стать стуки и небольшие щелчки, «рычащие» шумы в трубах, по которым осуществляется подача воды.
Щелчки можно услышать на участках перехода труб одного размера к патрубкам с меньшим диаметром. Транспортируемая жидкость в месте соединения сталкивается с небольшим препятствием.
Данное явление может вызвать такие последствия как:
1.поломка оборудования. При нарушении герметичности трубопроводов страдают приборы для отопления.
2.порча имущества. Удары могут стать причиной потопа в квартире.
3.возможность появления ожогов, если гидроудары прорвут теплоснабжение, и из труб хлынет кипяток.
Это интересно: Явления стихийные
Последствия
Если отрицательный гидроудар в трубопроводе приводит к отсутствию воды в кране, то положительный реально грозит затоплением квартиры, что часто происходит при резком закрытии задвижек или вентилей. В этом случае давление воды увеличивается в несколько раз, в результате чего наблюдается разрыв трубы и повреждение деталей запорной арматуры.
При этом диагнозе в многоэтажном доме пострадает также квартира нижнего этажа, а разрыв трубы магистральных коммуникаций оставит без водоснабжения и канализации большое количество зданий.
Если от гидроудара пострадают трубы крупного диаметра на территории города, то это чревато получением травм пешеходами и блокированием движения транспорта, особенно троллейбусов и трамваев, которые питаются от электроэнергии.
Масштабы ущербов таких аварий значительны и складываются из технических простоев и дорогостоящего ремонта оборудования. Примерами значительных гидравлических ударов в трубопроводах и их последствий можно назвать:
- затопление Люблинской насосной станции (г. Москва);
- повреждение трубы Кызылской ТЭЦ (крупное энергопредприятие в республике Тува);
- остановка движения автотранспорта и нескольких линий метро на сутки в Нью-Йорке в результате аварии на трубопроводе в районе Манхэттен.
Что такое гидроудар
Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.
Гидроудар в системе водоснабжения
Простыми словами гидроудар-это резкий скачок давления в трубах
Гидравлический удар бывает:
- Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
- Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.
Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.
При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.
Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.
Причины возникновения гидравлического удара
Основными причина , возникновения гидроудара системе водоснабжения:
- Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
- Поломка или отключение циркуляционного насоса, насосной станции.
- Воздушные пробки в системе водопровода.
- Перепады сечения водопроводных труб.
В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.
И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.
Трещина в трубе-после гидроудара
Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.
И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.
Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы
Последствия гидроудара
Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.
От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.
Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.
Последствия гидроудара- затопило квартиру
В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.
Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.
Защита от гидроудара в системе водоснабжения
Правильная защита от гидравлических ударов, должна быть направлена на снижение их интенсивности. И грамотно нейтрализовать воздействия повышенного давления.
Система водоснабжения квартиры и частного дома, должна быть защищена от неправильной эксплуатации и несвоевременного обслуживания. Существует ряд технических решений, которые позволяют свести к минимуму последствия перепадов давления жидкости в водопроводе , предотвратить их появление.
Использование компенсаторов
Компенсаторы — это емкости в форме цилиндра, внутри которых располагается пружина. Одна сторона пружины упирается упирается в верхнюю часть цилиндра, а другая – в пластиковый подвижный диск.
Компенсатор гидроудара
Когда давление в системе повышается, вода сжимает пружину и давит на диск., Если давление понижается сила, пружина, за счет упругости восполняет потерю давления.
Также для защиты от гидроудара используются мембранные компенсаторы и гидроаккумуляторы.
Для чего нужен и как выбрать гидроаккумулятор для систем водоснабжения
Ёмкость, компенсатора разделяет эластичная мембрана. Одна часть наполнена воздухом, другая , пустая. Воздух закачан под нужным давлением. В основном давление составляет 3 Бар.
При необходимости давление можно изменить до нужного, подключив насос. Обычно на 20-30% выше рабочего в системе водоснабжения.
В том случае, когда в трубах возникает избыточное давления, то оно будет сбрасываться внутрь емкости за счет растяжения эластичной мембраны и снижения объема воздуха внутри бака.
Амортизирующие приспособления
В качестве амортизатора можно использовать вставки из армированного пластика или термостойкого каучука.
Эти вставки способны как растягиваться, так и сжиматься при резких перепадах давления, что позволит уменьшить воздействия на трубы водопровода.
При возникновении гидравлического удара произойдет растяжение этого отрезка и сила удара частично погаситься. Рекомендуемая длина от 20 до 40 сантиметров. Вставляется перед источником гидроудара .
Защитный термостат
Для защиты от гидроудара, также применяют термостат. У этого устройства имеется пружинный механизм, находящийся между клапаном и термоголовкой.
При повышении давления пружина срабатывает и не дает клапану полностью закрываться. Как только давление снижается, клапан начинает плавно закрываться.
Возможность шунтирования
Если вы хорошо разбираетесь как устроен термостат, то можете установить шунт с просветом 0,2- 0,4 мм или сделать отверстие такого же диаметра.
Основная задача этого элемента – если возникнут перегрузки, плавно снижать давление Устанавливается по направлению водного потока.

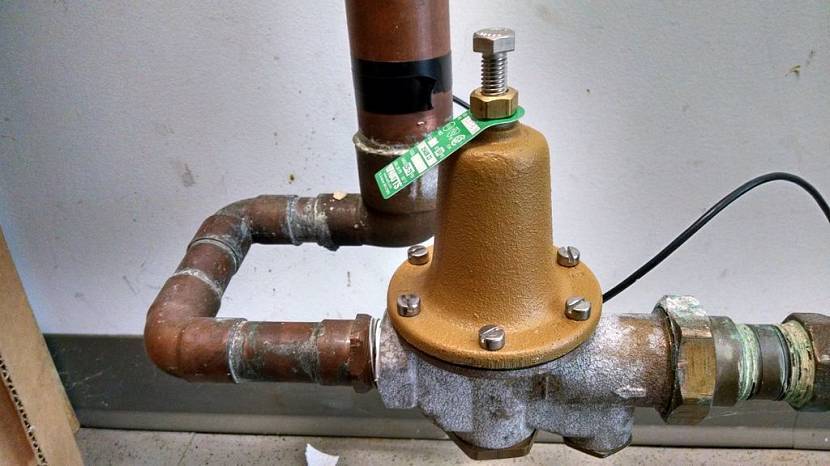

Защитный (предохранительный) клапан
защитный клапан
Данные устройства работают очень просто. Если давление в местах установки защитных клапанов выше допустимых параметров. Клапан открывается и происходит быстрый сброс давления. При падение давления до нормального значения, клапан медленно закрывается.
Также защищает насос или насосную станцию в случаях непредвиденной остановки, например отключения электричества. Устанавливают его после обратного клапана, на отводе от трубопровода, рядом с насосом.
Гидравлический удар в системе водоснабжения – частое явление. И если не проводить регулярные профилактические осмотры системы и не принимать нужные действия. Гидроудар может нанести серьезный ущерб.
Модернизация и изменение системы отопления
Для начала хотелось бы напомнить, что комплектующие должны полностью соответствовать правилам эксплуатации отопительной гидросистемы. При монтаже оборудования шаровые краны могут абсолютно не подойти. Все детали должны быть прочными и износостойкими.
Установка специальных кранов
Для того, чтобы контролировать давление потока жидкости, устанавливаются электрические насосы, которые могут контролировать давление жидкости и реагировать на его изменение, путем регулировки подачи воды в систему. При помощи таких насосов автоматически производится плавная подача жидкости.
Существуют компенсаторы, которые гасят гидроудар, они называются гидроаккумуляторами. Это так называемые бочки, которые забирают в себя излишки жидкости, при возникновении ее переизбытка в системе, тем самым они предотвращают нагнетание высокого давления трубопроводе. При аварийной ситуации – это незаменимое устройство предотвращения гидроудара.
Устройство гидроаккумулятора
Клапаны защиты от гидроударов устанавливаются в системах, которые находятся под давлением. Принцип его работы заключается в том, чтобы выбросить во внешнюю среду переизбыток давления в самой системе. Для защиты системы можно использовать гофрированную трубу, она будет амортизирующим механизмом при возникновении гидроудара. Эта трубка изготовлена из гибких материалов, при возникновении проблемы, может растягиваться, благодаря этому компенсировать силу напора жидкости.
Как устранить гидравлические удары
Чтобы не произошло гидроудара в трубах отопления и системе водоснабжения используются несколько методов.
Плавно осуществлять закрытие крана
Если вентиль идет туго, то допустимо его передвижение малыми рывками.
Удар происходит, но разбитый на несколько слабых. Что не влечет последствий.
Амортизация
Механическое перекрытие можно организовать безопасно, а вот системы оснащенные автоматикой (отопительные) этого лишены.
Для смягчения удара в магистраль монтируется устройство амортизации. Перед термостатом, устанавливается отрезок эластичного трубопровода (пластик армированный или каучук устойчивый к высоким температурам).
Благодаря растяжению, при скачке давления, труба на время увеличивается, гасит давление.
0,2-0,3 м достаточный отрезок амортизации.
Шунтирование
Это ручная доработка термоклапана.
Трубку диаметром 0,2-0,4 мм по ходу движения вставляют в клапан. На работоспособность системы не влияет, но при скачке давления перекинуть его за клапан в трубопровод может.
К сведению
Метод продуктивен только в новой системе и не из металла. Наличие коррозии все на нет.
Компенсаторы
Нижняя часть содержит жидкость, верхняя воздух под давлением. Похожая система устанавливается на автоматических насосах для регулировки давления.
В системе отопления компрессор устанавливается в слабой точке, где возможен удар. При скачке давления, вода надавливает на мембрану и смещает ее в сторону воздуха, в результате давление гасится.
Когда давление приходит в норму, гидроудар купируется, мембрана возвращается на прежнее место.
В водопроводной магистрали также применяются специальные гасители.
Защитные клапаны
В былые времена давление пациента понижали путем кровопускания. Схема работы защитного клапана аналогичная.
Установка происходит в потенциально опасных местах. Работают автономно или от контроллера.
При повышении давления, клапан производит сброс воды, разумеется сброс жидкости происходит в допустимых местах.
После прихода давления в норму, кран закрывается.
Автоматическая регулировка
Отключение и включение насосного оборудования «прекрасные» провокаторы гидравлических ударов.
Насос создает давление, которое напрямую связано со скоростью вращения. Разгон происходит молниеносно. Принудительное замедление процесса набора оборотов в насосе, купирует возникновение гидравлического удара.
Регулировать обороты не получится, изменить частоту возможно, что даст требуемый результат.

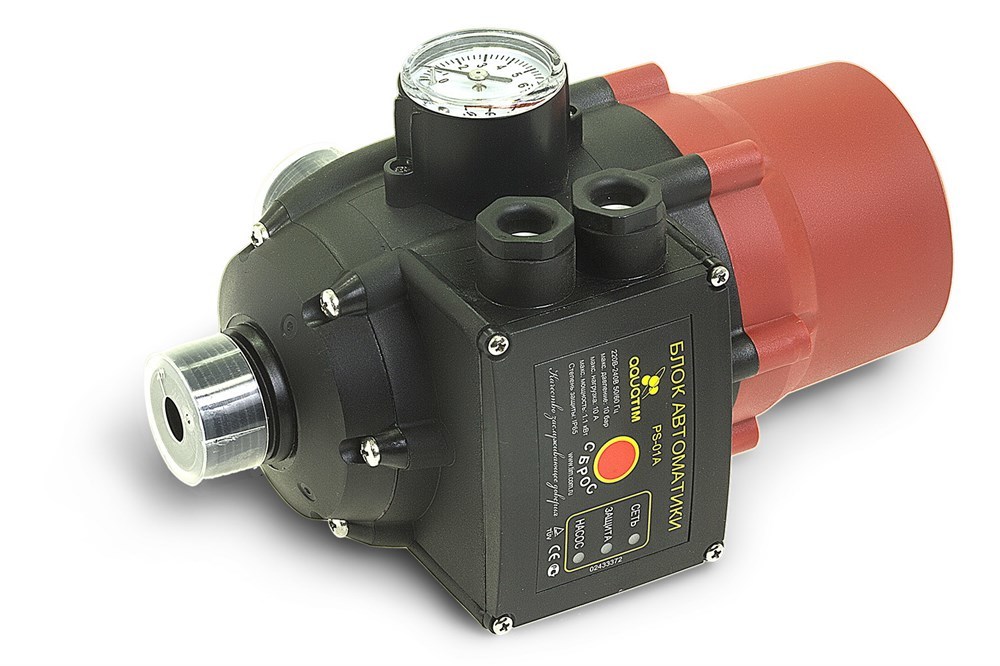

Эту функцию выполняют УУЭ (устройство управления электродвигателем), преобразователи частоты и плавного пуска. Гидроудары при установке УУЭ пропадают.
Преследуя эту цель, к преобразователю подключают датчик давления, он будет изменять частоту вращения насоса в зависимости от заданных показателей. Как бонус, происходит экономия электроэнергии.
Минусы агрегата
- Высокая цена
- Требуется специалист для установки и наладки.
Если ваши отопительная магистраль и система водоснабжения не оснащены ни одним защитным устройством и в системах присутствуют симптомы гидроудара, стоит задуматься о безопасности.
Причины возникновения гидроудара
Физическая природа этого явления кроется в полной утрате или существенным снижением пропускной способности водопроводов, вследствие которой и повышается давление жидкости в системе.
В домах, где были неграмотно спроектированы и обустроены инженерные коммуникации, нередко можно услышать в трубопроводе характерное постукивание и щелчки.
Они являются внешним проявлением гидроудара и возникают, когда в замкнутой системе внезапно прекратилась циркуляция жидкости, а затем также внезапно возобновилось ее движение.
В роли естественных препятствий трубопровода часто выступают воздушные пробки, переходники с большего диаметра на меньший, либо установленная запорная арматура
Если на пути движущегося с определенной скоростью потока воды возникает препятствие, его скорость перемещения замедляется, а объем продолжает увеличиваться. Не находя выхода, он формирует обратную волну, которая, сталкиваясь с основной водной массой, повышает давление в системе. Иногда оно может достигать порога в 20 Атм.
Ввиду герметичности магистрали скопившемуся объему деваться некуда, но мощная энергия все равно стремится найти выход во внешнюю среду. Возникающая в результате такого столкновения сила удара и создает опасность разрыва трубы, которая не обладает достаточным запасом прочности.
По этой причине для обустройства системы необходимо использовать адаптированные под водные сети бесшовные водо-газопроводные трубы, соответствующие ГОСТу 3262-75, либо напорные металлопластиковые аналоги, произведенные согласно ГОСТу 18599.
От перманентного воздействия водной энергии и сам трубопровод, и жесткие элементы системы постепенно или быстро станут разрушаться
Основными факторами, провоцирующими возникновение гидроудара в трубах, являются:
- перебои в работе или выход из строя циркуляционного насоса;
- присутствие воздуха в замкнутом контуре системы;
- перебои с подачей электроэнергии;
- при внезапном перекрытии запорной арматуры.
Кратковременное повышение давления в замкнутом контуре вследствие нагнетания жидкости свыше положенной нормы может возникнуть, если при включении насоса крыльчатка начинает свое движение с больших оборотов.
В последнее время при обустройстве автономной системы отопления вместо старых вентилей и задвижек все чаще применяют шаровые краны, устройство которых не предусматривает плавный ход.
Их способность оказывать быстродействующий эффект имеет обратную сторону, являясь одной из самых распространенных причин гидроудара.
Если при запуске системы из нее не выпустили воздух, в момент открытия шарового крана возникает столкновение воздуха с практически несжимаемой жидкостью
В плане безопасности винтовые краны являются более предпочтительными, поскольку за счет поэтапного раскручивания буксы обеспечивают плавное открывание/перекрывание запорной арматуры.
Аналогичная ситуация возникает и когда перед запуском системы из контура не выпущен воздух. В момент открытия крана вода сталкивается с воздушной пробкой, которая в условиях замкнутой системы выступает своего рода пневматическим амортизатором.
Технические средства защиты
Система должна быть максимально защищена от необдуманных действий человека, неправильной эксплуатации и несвоевременного и неполного обслуживания. Для этого существует ряд технических решений, позволяющих минимизировать последствия скачков давления жидкости в сетях водоснабжения и отопления и предотвратить их появление.
Замена труб
Для этого необходимо произвести ревизию всего трубопровода, старые стальные трубы следует заменить на современные из полимерных материалов. Они более надежны, практически не поддаются коррозии и служат дольше. При этом трубы нужно выбирать учитывая условия эксплуатации (давление и температура в сети) с небольшим запасом по параметрам. Для снижения скорости потока желательно выбрать изделия с максимально возможным для напора диаметром. Найти золотую середину.

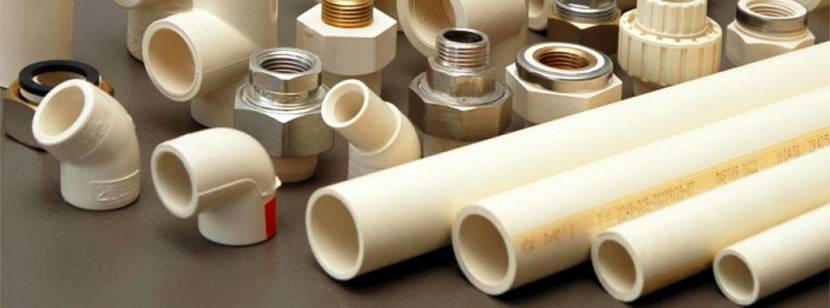

Современные надежные трубы и соединительные элементы из полимерных материаловИсточник santehnika-nk.ru
Замена запорной арматуры
Замену шаровых кранов на вентильные можно назвать возврату к прошлому, но это позволит избежать резких перепадов давления независимо от того как открывается и закрывается запорная арматура. Необязательно менять все запирающие устройства, можно ограничиться только теми, что критичны для системы.
Монтаж амортизирующих элементов
Использование вставок из армированного пластика или каучука, способных растягиваться или сжиматься при скачках давления позволит уменьшить деформирующие воздействий на остальные части трубопровода. Стенки амортизаторов в отличии жестких труб при сжатии или расширении не деформируются и возвращаются в исходное состояние, принимая основную часть удара жидкости на себя. Для большинства систем достаточно участка протяженностью от 20 до 40 сантиметров.
Применение компенсаторов
Компенсаторы представляют собой цилиндрические емкости (перевернутый стакан) внутри которых находится пружина. Один конец ее упирается в верхнюю неподвижную часть перевернутого «стакана», а нижняя – в подвижный пластиковый диск. При увеличении давления в системе вода давит на диск сжимая пружину, при уменьшении сила упругости пружины компенсирует потерю давления.
Локальный компенсатор (механический) гидравлического удара для водопроводаИсточник gothac.rickyhil.com
Компенсирующая защита от гидроудара в системе водоснабжения также осуществляется с помощью гидроаккумуляторов. Это устройство представляет собой бак определенного объема разделенного на две части (с водой и воздухом) резиновой мембраной. В случае избыточного давления оно будет сбрасываться внутрь емкости за счет растяжения резиновой мембраны и уменьшения объема воздуха внутри бака.
Использование насосов с частотными преобразователями
Подобное насосное оборудование за счет автоматики позволяет обеспечить плавный запуск и остановку рабочих органов. Это дает возможность избежать стремительного повышения давления, являющегося причиной гидравлического удара. Частотный преобразователь регулирует и задает число вращений колеса насоса в единицу времени, за счет изменения частоты переменного тока, получаемого из электрической сети. Регулировка производится в автоматическом режиме в зависимости от значения параметров, передаваемых датчиками.

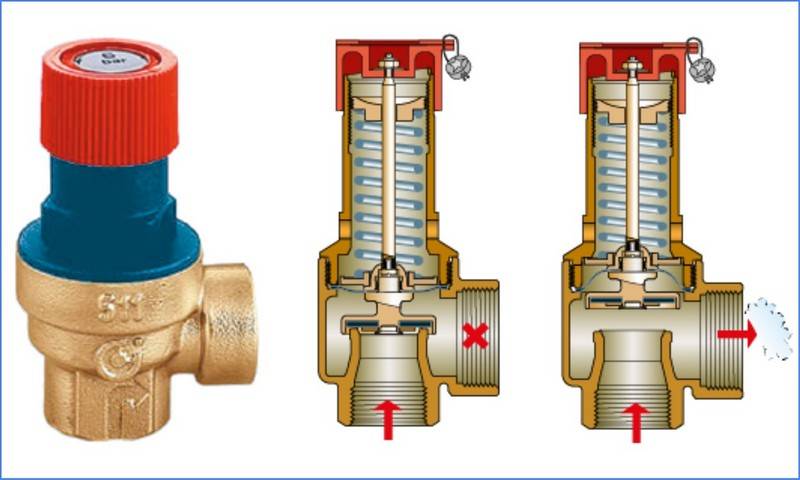

Защитные клапаны
Принцип работы данных устройств достаточно прост. При достижении значений давления в точках установки клапанов выше критических параметров, клапаны открываются и происходит сброс жидкости.

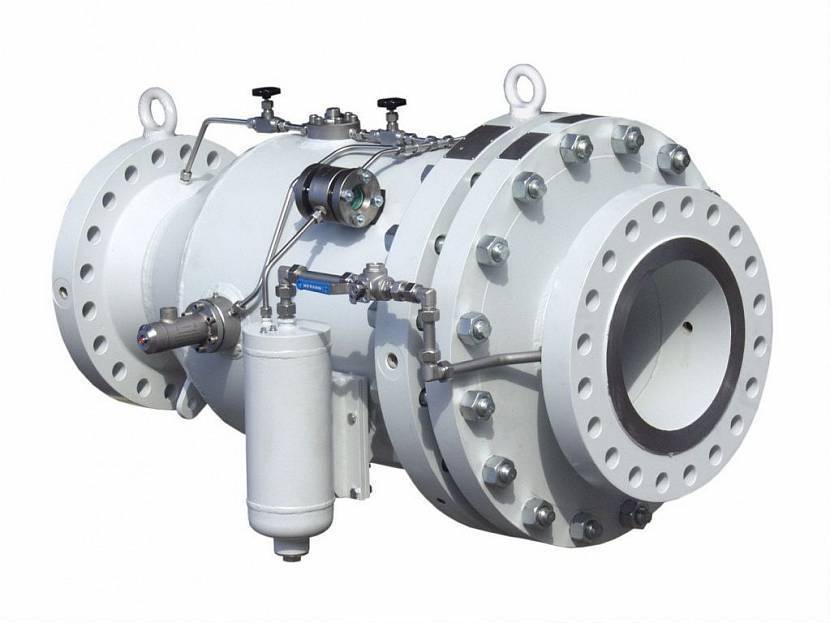

Магистральный защитный клапан для сброса давления при критических значенияхИсточник ultra-term.ru
Они могут представлять собой автономные устройства открытие которых происходит за счет срабатывания механизмов или электронных датчиков, либо быть частью системы состоящей из множества датчиков и клапанов, управляемых компьютером.
Способы защиты от гидроудара
Чтобы свести к минимуму вероятность возникновения гидроудара необходимо соблюдать правила монтажа водопроводных и отопительных коммуникаций. Но, только этого недостаточно. Для более полной уверенности необходим комплексный подход, соблюдение правил безопасности и технических инструкций.
Проще говоря, чтобы защитить трубопроводные системы от гидроудара необходимо:
Плавно закрывать и открывать запорную арматуру.
При плавном закрывании крана давление в трубопроводе будет постепенно выравниваться. Ударная волна, возникающая при этом процессе будет иметь незначительную силу, и следовательно, мощность гидравлического удара будет минимальной. Плавное открывание и закрывание запорной арматуры необходимо выполнять не только на промышленных объектах, но когда запускается водоснабжение и отопление в частном доме.
Использовать в системе амортизирующее устройство.
Такое устройство представляет из себя отрезок трубы из эластичного пластика либо каучука, которым заменяется часть жёсткой трубы. Монтируется оно перед термостатом по направлению движения рабочей жидкости. В случае возникновения гидравлического удара происходит растяжение стенок эластичного отрезка трубы, и сила гидроудара значительно гасится.
Использовать гидроаккумуляторы и демпферные устройства.
Гидравлический аккумулятор применяется для поддержания стабильного давления жидкости в трубопроводной системе. Такие устройства выполнены в виде металлического герметичного бака с расположенными внутри эластичной мембраной и воздушным клапаном. В момент возникновения гидроудара, эластичная мембрана перемещается – это позволяет вместить излишек жидкости. Когда давление нормализуется, уменьшается, то мембрана возвращается в исходное положение под воздействием воздуха, расположенного с обратной стороны.
Специальные регуляторы, частотные преобразователи и прочие подобные приборы позволяют плавно регулировать снижение или увеличение скорости вращения насосных валов, которые влияют на скорость движения рабочей среды. Это позволяет уменьшить силу воздействия и снизить риск появления гидроударов. Чтобы обеспечить плавный пуск и остановку насосов в современных системах применяются специальные клапаны, работающие под управлением электричества.
Также запорная арматура может закрываться автоматически, поэтому применяются автоматические устройства плавного открытия и закрытия арматуры. Конечно вся эта электроника позволяет исключить человеческий фактор, но ставит всю систему в зависимость от электричества. Такие системы необходимо оборудовать резервным источником электроэнергии.
Использовать байпас.
Байпас – это дополнительный участок трубопровода, который монтируется в качестве обходного канала и служит для регулирования пропускной способности трубопроводной системы.
Защитный клапан реагирует на скачки давления и предохраняет систему от гидроударов. Принцип работы таких устройств достаточно прост. Как только давление рабочей среды в местах установки клапанов превышает допустимое, то клапан сразу открывается и происходит сброс давления. Как только давление уменьшается и приходит в норму – клапан закрывается.
Также эти клапаны надо устанавливать рядом с насосом. Предохранительный клапан защищает насосное оборудование в случае непредвиденной остановки в момент отключения электричества.
Применять воздушные клапаны (воздухоотводчики).
Данные устройства необходимы для успешной борьбы с воздушными пробками, которые являются одной из причин возникновения гидравлических ударов. Воздушные клапаны отводят газы из трубопроводной системы, образовавшиеся в процессе работы.
Скорость движения рабочей среды в трубопроводе большего диаметра меньше, чем в трубах с маленьким диаметром. Следовательно, уменьшается возможность возникновения гидроудара. Однако, этот способ гораздо затратнее, так как стоимость труб большего диаметра гораздо выше.
Чтобы избежать последствий, возникающих после гидроударов, необходимо выполнять все рекомендации специалистов. Тем самым защитить всю трубопроводную систему от возникновения гидравлических ударов. Это позволит обеспечить бесперебойную и эффективную работу системы на протяжении длительного времени.
