Современная котельная в частном доме: 4 вида обвязки

Закрытая система

Элементы

Обвязка котельной в частном доме с закрытой системой отопления включает:

Мембранный расширительный бак. Он представляет собой емкость, разделенную резиновой мембраной на отсеки для воздуха и для теплоносителя. В отличие от жидкостей, воздух прекрасно сжимается и компенсирует увеличение объема воды или антифриза;

Устройство мембранного бачка.

Предохранительный клапан с дренажной трубкой.

Устройство автоматического воздушника.

Манометр для визуального контроля давления.

Три в одном: группа безопасности котла.

В случае контура с принудительной циркуляцией схема обвязки котла предсказуемо включает циркуляционный насос.

Схема

И группа безопасности (воздухоотводчик, манометр и клапан), и расширительный бачок в теории могут монтироваться в любой точке закрытого контура. На практике при монтаже системы отопления своими руками бачок обычно ставят перед котлом, на расстоянии не менее 8 диаметров розлива после насоса или не менее двух диаметров розлива перед насосом.

Почему именно так?

• Минимальная температура теплоносителя увеличивает срок службы мембраны бачка;
• Отсутствие турбулентностей от крыльчатки насоса тоже благотворно сказывается на ресурсе мембраны.

Группа безопасности чаще всего ставится на выходе котла.

Расположение элементов обвязки.

Планирование интерьера

Внешний вид котельной должен быть подобран таким образом, чтобы в ней было приятно находиться и выполнять необходимые работы. Все вещи располагаются на своих местах, каждый элемент размещен с учетом удобства пользования. Комната должна быть не только комфортной, но и функциональной, отвечать всем требованиям безопасности. Лучше всего отдать предпочтение светлым оттенкам при оформлении интерьера, в помещении уместен равномерный и достаточно яркий свет, чтобы легко разглядеть все детали при обслуживании оборудования. Источники освещения могут быть самыми простыми, в дальнейшем их нужно обязательно закрыть защитной сеткой. Декоративные элементы являются лишними, главное – это удобство и безопасность.

В просторных котельных можно разместить несколько полочек в свободной зоне, на которых будут храниться вещи, часто используемые в работе. При этом все стеллажи должны быть исключительно металлическими. Горючие материалы располагать в помещении категорически запрещено. Для предотвращения возгорания рекомендуется приобрести огнетушитель и противопожарные принадлежности.

Без чего нельзя обойтись в котельной

Собственно, сам котел, в котором и происходит нагрев теплоносителя. Для больших домов потребуется установка коллектора, разводящего теплоноситель между отдельными группами отопительных приборов.

Еще обязательны расширительный чан (бак), водонагреватель, подающий трубопровод и запорная арматура, регулирующая параметры системы отопления.

Не забудьте про автоматику для контроля функционирования системы. Конечно, блок автоматики стоит дополнительных денег, но эти затраты быстро окупятся.

Любая система отопления включает две связанные между собой системы — дымохода (выводит отработанные газы) и вентиляции (приток свежего воздуха, позволяющий повысить сгорание топлива).

Рекомендации по оборудованию котельной для частного дома

Принятие окончательного решения по расположению коммуникаций требует грамотного конструирования каждой детали, вплоть для построения хорошего чертежа с помощью инженера. Для определения требуемой мощности систем отопления и горячего водоснабжения необходимо произвести теплотехнический расчет. От него можно отталкиваться, подбирая оборудование нужной мощности. Многие используют настенный домовой котел, который легко подвешивается в кухне, ванной и других помещениях. Конечно, он не способен прогреть огромный особняк и, как правило, не используется в зданиях площадью более двухсот квадратных метров. Для навесного котла также понадобится установка небольшой трубы для удаления из комнаты продуктов горения.

В доме можно предусмотреть печное отопление или теплый пол, тогда необходимая мощность котла уменьшается. Помимо отопительного оборудования в загородном коттедже, может понадобиться бойлерная или газовая колонка для обеспечения расхода горячей воды. Необходимость бойлерной также зависит от размера обслуживаемых пространств и количества приборов.

Часто в небольших жилплощадях используют только мойку и унитаз, или душевую и туалетную комнату, расходуя воду в незначительном количестве. Тогда установка бойлерной не так уж нужна. Обычной газовой колонки вполне достаточно, но нельзя забывать, что это оборудование в первую очередь является причиной взрывов из-за некачественного обслуживания, плюс — это всегда открытый огонь. Бойлерная помимо надлежащего расхода горячей воды, обеспечивает безопасность. Котел при желании можно подобрать со встроенной бойлерной и установить его на кухне, ванной или прихожей. Кроме того, сами бойлерные могут быть компактными и настенными. Их легко обслуживать, и они занимают очень мало места. К сожалению, маленькое оборудование подходит, где используется только небольшое количество сантехнических приборов.

Если в коттедже более двух санузлов, то стоит подумать о приобретении крупной бойлерной, как правило, большие приборы устанавливаются на полу и требуют отдельного помещения. Помимо отопительного котла, бойлерной или колонки часто возникает необходимость в установке емкостей водоподготовки. Это система фильтров и очистных конструкций для жидкости. Их количество и объем напрямую зависят от качества воды, которая поступает в систему здания. Чаще всего они занимают довольно большое пространство, но некоторым удается уместить емкость в ванной.

В частном доме действительно можно обойтись без отдельного помещения под тепловой пункт. Особенно если здание небольшое, и его основная функция — это дача на летнее время. Кроме того, такое решение нужно принимать еще на стадии проекта и продумать все нюансы. Лучше заранее узнать какую систему используют соседи, что за вода на этом участке и т. д. Без отдельного помещения для бойлера или отопительного оборудования нельзя обойтись в жилище, где устанавливается крупный напольный котел или напольный бойлер. Это необходимо в загородных коттеджах, где большая отапливаемая площадь или много санузлов. Кроме того, отдельное помещение необходимо, если в коттедже устанавливается система вентиляции с подогревом приточного воздуха.

Требования к котельной в частном доме

Просто так сделать котельную дома нельзя — для неё нужно подготовить помещение, которое будет соответствовать довольно строгим требованиям. Основные и общие требования такие:

• не больше двух котлов на одно помещение;
• дверь должна быть противопожарной;
• размеры окна должны быть не менее 0,5 кв. м;
• отделка должна выполняться из минеральных огнеупорных материалов;
• вентиляция, равно как и трубы с дымоходами, напрямую зависят от типа котлов — твердотопливные, жидкотопливные, газовые и т. д.

Подробнее можно прочитать в СНиП, которые варьируются по типам котлов, или узнать у специалиста. Например, обустройство твердотопливной котельной в корне отличается от обустройства газовой, и в некоторых случаях установить котёл определённого вида в доме не получится. Само проектирование требует очень индивидуального подхода.

Требования к газовой котельной в частном доме

• котёл нужно располагать так, чтобы к нему всегда был свободный доступ;
• площадь окна — от 0,5 кв. м, ширина двери — не менее 0,8 м, высота потолка — от 2,5 м;
• минимальная площадь котельной — 6 кв. м;
• вытяжка в котельной обязательна.

Требования к твердотопливной котельной в доме

• котёл нужно располагать так, чтобы к нему всегда был свободный доступ;
• расстояние от стены до котла должно быть минимум 10 см;
• стены и пол около котла желательно обшить негорючими материалами;
• минимальная площадь такой котельной — 8 кв. м.

Дизельные и электрические домашние котельные самые нетребовательные — им не нужны разрешительные документы

Важно только следить за состоянием оборудования и своевременно вызывать специалистов для профилактического обслуживания

Бойлер в схеме котельной

Для обеспечения частного дома горячей водой рядом с источником теплоснабжения в схема котельных частного дома применяется бак косвенного нагрева – бойлер. Основным функциональным элементом служит змеевик из стали или латуни размещенный внутри емкости и имеющий внушительную площадь поверхности. Нагревать такой теплообменник  — задача горячей воды (или другой теплоноситель). Во избежание быстрого охлаждения резервуара, корпус обложен теплоизоляцией. Элемент в современных моделях оснащен магниевым анодом, препятствующем развитию коррозийных процессов и увеличивающем срок службы детали. Предохранитель, термодатчик и манометр в составе группы безопасности защищают устройство от высокого давления.

Принцип действия:

• бак заполняется холодной водой;
• из котла в теплообменник поступает горячий носитель;
• нагретая поверхность змеевика отдает тепло водной массе;
• из выходного отверстия поступает теплая жидкость.

Встроенная в модификации последнего поколения навигационная панель позволяет регулировать подачу в теплообменник, благодаря температурному датчику. По габаритам оборудование имеет существенный размах – от 80-100л до 1400-1500л.  В модельном ряду присутствуют и такие, которые наряду с возможностью нагреваться за счет котла способны питаться от электричества и других источников энергии.

Установка предполагает соблюдение некоторых правил:

• расположение в максимальной близости от теплогенератора (котла);
• организация ровной нескользкой поверхности;
• оснащение гидроаккумулятором для предупреждения теплового расширения;
• монтаж на всех контурах шаровых кранов для комфортной и безопасной эксплуатации;
• обустройство обратными клапанами для предотвращения противотока;
• врезка фильтров для повышения качества жидкости;
• правильная позиция одной или нескольких единиц насосов, когда ось мотора размещена по горизонтали.

Электрические котельные

Самый безопасный вид топлива — электрический. Он не требует выделенного вентилируемого помещения, ввиду отсутствия каких-либо продуктов сгорания.

Помимо очень высокого коэффициента полезного действия (до 99%), электрические котлы выгодно отличают простота установки, практически бесшумная работа и легкость и уходе. К минусам можно отнести необходимость наличия стабильной мощной электросети.

Электрические источники тепловой энергии подключают к радиаторам отопления. Регулировка температуры осуществляется либо при помощи горелки, либо при помощи смесителя с сервоприводом.

Каким способом сделать отопление в теплице?

Имеется немало способов отопления теплицы своими руками. Для этих целей применяют разные схемы:

• печное отопления теплицы
• газовое отопление теплицы
• электрическое отопление теплицы
• паровое отопление в теплице
• горячую воду

Можно, например, при закладке фундамента теплицы закрепить в нем электрический контур, используя обогревательные кабели для теплых полов. Такой вариант практически не занимает пространство данной постройки, обеспечивая при этом хороший прогрев, как воздуха, так и почвы.

А вот применение электрических калориферов — не очень удобное решение.

Дело в том, что при отсутствии нормальной циркуляции воздуха площадь теплицы будет прогреваться неравномерно, т. е., если одна часть пространства получается излишне перегретой, то до другой тепло вовсе не дойдет.

Нормализовать движение воздушного потока можно, вмонтировав вентилятор. Однако, сам процесс его работы тоже приводит к охлаждению воздуха. Здесь присутствует и еще один отрицательный момент — расходы на электроэнергию существенно увеличатся.

Чтобы сделать отопление теплицы своими руками рациональным, создать комфортные условия для роста растений, особенно если вы делаете отопление теплицы зимой, следует выбрать такой его вид, который обеспечит полноценный обогрев грунта и воздуха.

Планировка

Правильная расстановка котельного оборудования – это вопрос, который можно решить, только зная площадь помещения, полный перечень необходимых устройств и их габариты. В большинстве случаев, для того чтобы избежать досадных ошибок при расстановке оборудования, целесообразно обратиться в профессиональную проектно-монтажную организацию.

Вот, что по этому поводу решил для себя один из участников FORUMHOUE.

Я все стараюсь делать нормальным, формальным и красивым способом. Пример: у себя поставил дымоход («Шидель») с вентиляционным каналом. При согласовании проекта газоснабжения дома девушка-инженер долго расспрашивала, как организованы эти элементы, из чего и как они сделаны. Все это отражено в ТУ. Проект в облгазе согласован без проблем. После согласования в ТУ появилось условие об организации в нижней части входной двери решетчатого отверстия.

Но дать несколько общих рекомендаций, касающихся панировки, можно еще до начала ее разработки.

Так, к отопительному котлу должен быть организован беспрепятственный доступ. Это условие необходимо выполнять даже в тех случаях, когда устройство не требует регулярной дозаправки топливом (имеется в виду электрический или газовый котел). Расстояние от стен котельной до установленного в ней оборудования должно соответствовать требованиям в схемах технической документации на эти устройства. Если речь идет о планировке осветительных приборов, то они должны всесторонне освещать пространство – на случай, если понадобится произвести небольшой ремонт (замену насосного оборудования, ремонт автоматики котла и т. д.).

Беспрепятственный доступ должен быть организован не только к отопительному котлу, но, по возможности, и к другим устройствам – к циркуляционному насосу и электрическим выключателями, к бойлеру и вентиляционным отверстиям, к насосному оборудованию, элементам дымохода и т. д. Позаботьтесь об удобствах заранее! Ведь это поможет избежать сложностей в процессе дальнейшей эксплуатации.

Где установить газовый котел

Место подбирается в зависимости от вида оборудования, существуют как настенные, так и напольные варианты исполнения. Первый тип агрегата зачатую имеет турбированные вентиляторы, которые отвечают за отвод вредных для человека продуктов сгорания.

Поскольку топливо перерабатывается интенсивно, то отработанные газы не отличаются высокими температурами. При монтаже дымохода в стену делают небольшой уклон, чтобы конденсат стекал наружу, а не внутрь. Используя коаксиальную трубу, можно реализовывать только схему обвязки газового котла для отопления закрытого типа.

Напольные конструкции предполагают монтаж вертикального дымохода, поэтому место для установки подбирается с учетом этого нюанса.

Часть конструкции, которая контактирует с улицей необходимо утеплить, чтобы снизить возможность возникновения конденсата. Твердотопливные агрегаты потребуют соблюдения строгих мер безопасности, их устанавливают на жесткую поверхность, которую предварительно застилают негорючими материалами, отлично подойдут такие составляющие как:

1. Лист металла.
2. Керамическая плитка.

Можно использовать как закрытый, так и открытый тип подключения, напольные аппараты с ручной загрузкой продуктивно работают независимо от выбора варианта исполнения, можно реализовать однотрубную и двухтрубную магистраль.

Описание и состав котельной в частном доме

Обустройство котельной в частном доме

Частная котельная, топочная или бойлерная представляют собой отдельное помещение, предназначенное для размещения отопительного или водогрейного газового оборудования с любой мощностью в пределах 350 кВт. Согласно норм потребность в наличии в проекте дома отдельного нежилого помещения возникает при мощности котла ≥ 60 кВт.

При мощности ≥150 кВт котельная размещается исключительно на первом или цокольном этаже, пристройке или отдельном здании. В помещении котельной располагается как основное (котел, бойлер), так и вспомогательное оборудование, включая:

• Группу безопасности с обязательными предохранительными клапанами и расширительным бачком.
• Распределительные коллекторы, регулирующие параметры теплоносителя в многоконтурных системах обогрева разного типа.
• Дымоход и вытяжные системы, элементы принудительной вентиляции.
• Устройства принудительной циркуляции теплоносителя.
• Системы контроля загазованности помещения, устанавливаемые в обязательном порядке в пристройках, подвалах или цокольных котельных при любой мощности или при превышении производительности оборудования свыше 60 кВт во всех остальных случаях.

При наличии свободного пространства в котельной может устанавливаться другое оборудование (громоздкая бытовая техника, системы фильтрации, тепловые аккумуляторы, бойлеры электрического нагрева) и монтироваться электрический щит. Вне зависимости от числа и тепловой мощности размещаемого оборудования стены, полы и потолки котельной закладываются и отделываются невозгораемыми материалами. К обязательным отличиям газовой котельной от других хозяйственных помещений также относят:

• Наличие дымохода для вывода продуктов сгорания. При мощности газового оборудования в пределах 30 кВт уходящие газы разрешается выводить через стены котельной, во всех остальных случаях дымоход проходит сквозь крышу с минимальным количеством колен. • Наличие труб подвода воды для котла или бойлера и канализационных коммуникаций для обеспечения аварийного или планируемого слива теплоносителя. • Организацию достаточного естественного и принудительного вентилирования. • Наличие форточки для аварийного проветривания и естественного освещения котельной.

В зависимости от типа и способа расположения на участке все котельные в частных домах разделяются на внутренние (котел устанавливается на кухне или в любом подходящем нежилом помещении дома, за исключением ванны), пристроенные или отдельные.

Дополнительные элементы обвязки, не входящие в комплектацию современных котельных приборов

А вот элементам, отвечающим за удаление воздуха, стоит уделить внимание. Данную функцию, в принципе, может взять на себя насос циркуляции

Правда эффективность будет находиться на довольно низком уровне. Увеличение эффективности и сокращение времени на удаление воздуха можно организовать, если применить кран Маевского, который устанавливается на батареи, а трубопровод подающего типа расположить вертикально. Рекомендуется также укомплектовать систему специальными приборами для контроля температуры и давления, которые будут предоставлять актуальную информацию на предмет работы и функционирования всей системы.

Не лишним будет оснащение обвязки запорной арматурой, которая предназначена для регулировки, а также отсечения линий в схеме при возникновении чрезвычайных, угрожающих системе ситуаций.

Разновидности парапетных агрегатов

Парапетные газовые котлы имеют некоторые особенности, которые выгодно отличают их от обычных агрегатов:

1. Закрытая камера сгорания, которой для выведения дымовых газов достаточно установки коаксиальной трубы. Она одновременно обеспечивает поступление с улицы воздуха для горения к горелке и вывод дымовых газов.
2. Устройства не зависят от электроэнергии и могут работать автономно.
3. Их можно применять для обогрева помещений как самостоятельное устройство без радиаторов.

По другим характеристикам агрегаты парапетного типа могут отличаться. Они бывают:

• одноконтурные и двухконтурные;
• мощностью от 4 до 40 кВт;
• по стороне выхода патрубка: левосторонние, правосторонние;
• напольные и настенные.

Такие агрегаты могут оборудоваться горелочными устройствами разных типов: одноступенчатыми, двухступенчатыми и модуляционными. Также различные модели отличаются комплектацией автоматики.

Какие документы нужно подготовить

Чтобы начать пристраивать здание, потребуется получить в управлении архитектуры и местных органах власти разрешение на начало строительства.

Для этого владельцу жилого дома потребуется предоставить такие документы:

1. Заявления типового образца, можно взять в отделе архитектуры по месту жительства.
2. Документы подтверждающие право собственности на дом и земельный участок.
3. Проект топочной с расчетами тепловых нагрузок, выбором оборудования и схемами подключения труб системы отопления.
4. Технические условия от производителей услуг газо-, водо- и электроснабжения.
5. Паспорт на котельное оборудования и сертификат его соответствия российским нормам.
6. Санитарное заключение по санитарной безопасности объекта для проживающих.
7. Заключение МЧС по пожарной безопасности объекта.

Пристройка для топочной допускается для установки 2-х котлов с суммарной производительностью до 150 кВт.

Лучшие трубы для работы

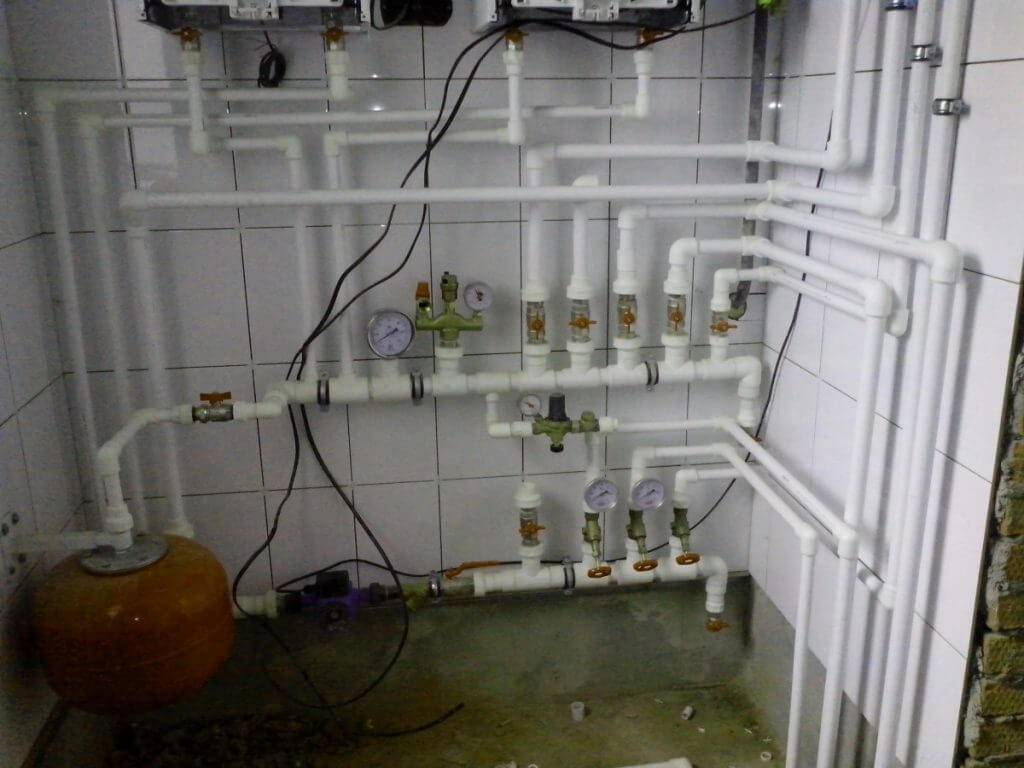

Использование полипропиленовых труб довольно распространено, если их правильно сварить, то магистраль будет монолитной. Но при повышении температуры теплоносителя от 80 градусов такие трубы становятся хрупкими и уязвимыми к механическим повреждениям. Подобные составляющие подойдут разве что для систем с низкотемпературными показателями, основой должен быть автоматизированный агрегат.

Металлопластиковые экземпляры, в отличие от подключенных к котлу отопления полипропиленовых труб намного эффективнее выдерживают высокие температуры, показатель достигает 95 градусов. Для большинства систем таких цифр хватает, но не будет лишним установить защиту от чрезмерного нагрева теплоносителя.

Единственным недостатком будет сужение в месте спайки фитингов, чья конструкция не позволяет сохранить первостепенную проходимость после сборки. Соединения необходимо постоянно проверять, были случаи, когда байпас и стыки со временем давали течь. Подобный вариант исполнения максимально подходит для отопления, в котором теплоносителем будет вода.

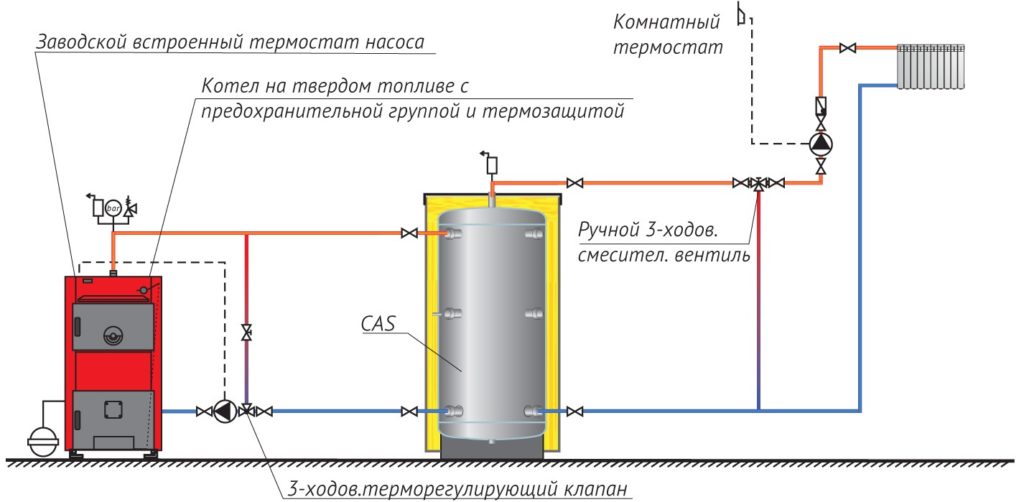

Схема котельной при использовании твердого топлива

Автономный бункер для твердотопливного котла не имеет жестких требований к метражу, ключевой момент  — выделение именно отдельного места, поскольку сам источник теплоснабжения монтируется на полу. Навряд ли присутствие такого прибора в коридоре или на кухне будет удовлетворять принципам эргономики, кроме того, это противоречит принципам безопасности.

Минимальные условия для эксплуатации твердотопливного оборудования:

• расстояние от стены до заслонки не менее 1,2 – 1,5 м; до боковин – 1 м; до задней части – 0,5м; до среза тройника при заднем типе подключения – 50см;
• выполнение поверхностей помещения из несгораемого материала или их оштукатуривание, облицовка минеритом;
• снабжение приточной вентиляцией, которая может быть представлена промежутком между дверью и полом или отверстием в стене;
• исключение надстроек над бункером.

Технологический состав котельной с ТТ-теплогенератором

Перечень оснащения для топки твердым топливом включает:

• котел с необходимыми баками, резервуарами и т.п.;
• комплектная группа безопасности, трехходовой смесительный клапан, циркуляционный насос в структуре обвязки обогревательного устройства;
• бойлер, нагревающийся за счет ТТ-котла, обеспечивающий жилье горячей водой;
• труба отвода дыма эффективного диаметра и высоты;
• организованный сливной комплекс на случай простоя аппарата;
• погодозависимая или настраиваемая автоматика;
• система огнеудаления и пожаротушения.

К твердому топливу относятся дрова, уголь, торф. Для их расположения также необходимо обособить некоторый участок.

Обвязка первичных и вторичных колец

Эту схему применяют в сложных системах с большим числом потребителей, работающих в разных температурных режимах.

Порядок монтажа:

1. К котлу подключают короткий контур с основными теплосъемными устройствами (например, радиаторами нижнего этажа и бойлером косвенного нагрева). Это первичное кольцо.
2. К контуру подсоединяют петли – «теплые полы», поэтажные ветки с радиаторами и т. д. Это вторичные кольца.

Каждая часть оснащена своим циркуляционным насосом. В первичном кольце помпа работает постоянно, и теплоноситель здесь движется непрерывно. При необходимости запускаются нагнетатели во вторичных петлях, вызывая циркуляцию среды и здесь. Запитанные от них потребители получают тепло.

Если помпу во вторичном кольце выключить, движение воды в нем прекратится, т. к. давление в точках подсоединения к первичному контуру одинаково. Для этого их разносят на расстояние не более 4 диаметров трубопровода.

Схема обвязки первичных и вторичных колец.

Температурный режим во вторичном кольце регулируют 2 способами:

• запуском и остановкой помпы;
• изменением скорости ее вращения.
