Отопительная печь Бубафоня: 5 конструктивных элементов

Бубафоня с водяной рубашкой

Многие домашние умельцы делают эту печь с водяным контуром, превращая ее в полноценный котел длительного горения для водяного отопления дома. Если вы хотите последовать их примеру, предлагаем изучить чертеж отопительного агрегата, изготовленного из трубы диаметром 40 см:

При сборке вы столкнетесь с одним сложным моментом. В домашних условиях невозможно прокатать стальной лист толщиной 2 мм и придать ему цилиндрическую форму, тут нужны вальцы. Выходов несколько – взять трубу большего диаметра или сгибать металл под разными углами. Как можно сделать квадратную и шестиугольную водяную рубашку для Бубафони, показано на схеме:

Остальные работы производятся так:

  1. Прорежьте в корпусе проемы для дверок и установите колосники, как описывается в предыдущем разделе. Изготовьте поршень с распределителями воздуха.
  2. Герметично приварите обрамления дверец и водяную рубашку. То же проделайте с дымоходным патрубком.
  3. Поставьте штуцеры диаметром 40 мм для подключения системы водяного отопления.
  4. Испытайте водяной контур Бубафони на герметичность, затем оберните его утеплителем из базальтового волокна и обшейте крашеным тонким металлом.

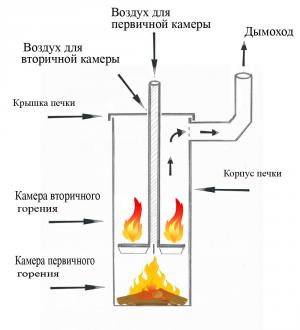

Принцип работы печки

Главная особенность котла бубафони состоит в том, что топливо расположено в верхней части. При его горении нагретый воздух опускается вниз. В данный момент бревна, расположенные в нижней части, постепенно подсыхают. На самом очаге находится защитный экран, который не даст огню распространиться по всему баллону. Помимо этого, дрова будут сгорать постепенно.

В верхней части котла находится заслонка, используемая для регулировки интенсивности горения. Чтобы остановить этот процесс, достаточно перекрыть доступ кислорода при помощи вышеупомянутой заслонки.

Изготовление печи «Бубафоня» своими руками

Размеры конструкции указывать нет смысла, так как каждый ее делает из того, что есть под рукой. Поэтому для изготовления печи длительного горения может подойти:

  • металлическая бочка с толстыми стенами;
  • пустой газовый баллон;
  • большого или среднего диаметра отрезок трубы;
  • листовой металл, который нужно будет согнуть и сварить.

Проще всего емкость для котла сделать из газового баллона. Достаточно будет просто срезать его верхнюю часть, и приварить к ней фиксаторы или упоры, которые будут удерживать крышку на корпусе.

Как сделать печь «Бубафоня» из бочки

Несложно своими руками изготовить конструкцию длительного горения из бочки с приваренной, закатанной или заклепанной крышкой.

Этапы работ:

  1. Для изготовления корпуса верхнюю часть бочки с помощью болгарки необходимо срезать вместе с небольшой частью емкости. В зависимости от ее размера срезать можно от десяти до пятнадцати сантиметров.
  2. Чтобы край емкости не был острым, кувалдой или молотком нужно загнуть его вовнутрь бочки.
  3. На крышке края загибаются наружу. Теперь корпус крышкой закрывать будет удобно.
  4. Если подготовленная емкость без крышки, то ее следует сделать своими руками. Для этого нужно вырезать из металла необходимых размеров блин и приварить к нему металлическую полоску. Чтобы печь удобно было эксплуатировать, сверху крышки приваривается ручка. К котлу слишком плотно крышка прилегать не должна. Через щели в верхнюю камеру горения будет подаваться кислород.
  5. Если в качестве корпуса для печи будет применяться кусок трубы, то к нему необходимо будет приварить дно и описанным выше способом соорудить крышку.
  6. Листовой металл, из которого будет изготавливаться котел для печи длительного горения, нужно согнуть с помощью листогиба или подручных средств. Затем из него следует сварить цилиндр, к которому приваривается дно и делается крышка.
  7. После того как корпус готов, делается поршень. Для этого в металлическом блине, диаметр которого меньше емкости, вырезается отверстие, равное диаметру подготовленной трубы.
  8. К одной из сторон блина привариваются несколько уголков или полос металла, которые обеспечат доставку воздуха для горения дров, не давая поршню плотно на них улечься.
  9. Уголки или полоски из металла крепятся от наружного края, до края внутреннего отверстия. Чтобы воздух лучше расходился по сторонам, к ним можно приварить еще один блин меньшим диаметром с небольшим отверстием посередине.
  10. Трубу, длина которой должна быть на шесть — десять сантиметров больше высоты емкости, необходимо вставить в отверстие поршня и приварить. Чтобы через некоторое время эксплуатации печи трубу не «повело» от высоких температур, рекомендуется сделать дополнительные ребра жесткости.
  11. В центре крышки для трубы поршня вырезается отверстие, которое должно быть чуть больше диаметра трубы.
  12. В верхней части котла, отступив от края несколько сантиметров, следует сделать отверстие под дымоотводную трубу. Для конструкции, сделанной из газового баллона, диаметр трубы должен быть не менее десяти сантиметров, а для емкости большего диаметра – около пятнадцати сантиметров.
  13. Состоять дымоход должен из горизонтальной части длиной в сорок сантиметров и вертикальной части не менее двух-трех метров длиной.

После приваривания дымохода к подготовленному отверстию, печь длительного горения «Бубафоня» готова. Теперь нужно проверить ее работу, для чего необходимо загрузить в нее дрова и разжечь их. После того как верхние поленья займутся, в котел устанавливается поршень и надевается крышка.

Использовать печь «Бубафоня» можно не только для обогрева самых разных помещений, но и с успехом применять вместе с системой водяного отопления.

Конструкция «Бубафоня» с водяной рубашкой своими руками

Чтобы увеличить возможности печки, ее можно сделать с водяным контуром. Для этого вокруг котла нужно соорудить водяную «рубашку» и подвести к ней отопительные трубы. Образующееся в печи тепло нагреет воду, которая будет двигаться по трубам отопительной системы.

Для изготовления водяной «рубашки» можно взять емкость, диаметр которой будет больше диаметра печи или согнуть в кольца два куска листового металла. Должен получиться замкнутый металлический кожух, оптимальная толщина которого должна быть около трех миллиметров.

Внутрь кожуха устанавливается печь, и подсоединяют к нему трубы, которые подводят воду и воздух. В верхней части конструкции должен быть расположен отвод подачи, а в нижней – обратка.

На последнем этапе работы изготавливается подходящей величины крышка и печь «Бубафоня» с водяной «рубашкой», сделанная своими руками, готова к эксплуатации.

Собираем печь Бубафоня своими руками

Печь Бубафоня, сделанная своими руками, порадует теплом и безотказностью. В качестве пособия для сборки мы будем использовать данный чертеж. Он же расскажет о конструкционных особенностях печи.

Для начала поговорим о размерах элементов. Здесь нам необходимо соблюсти пропорцию между высотой камеры сгорания и ее шириной. Оптимальная пропорция составляет 1:3. Все дело в конструкции печи, а точнее, в ее прижимном блине. Если камера сжигания окажется слишком широкой, то горение по краям будет затруднено. Если камера окажется узкой, то продукты сгорания будут попадать не в дымоход, а в трубу для подачи воздуха.

Рассмотрим основные узлы на вышеуказанной схеме:

  • Корпус – можно изготовить печь Бубафоня из газового баллона или старой бочки;
  • Воздуховод с прижимным блином – самая тяжелая часто конструкции, обеспечивающая прижим топлива и подачу воздуха;
  • Т-образный дымоход – он удаляет газообразные продукты сгорания, в его нижней части образуется конденсат, который сливается через кран;
  • Дверка зольника (она же прочистная дверца) – через нее удаляются зола и угольки;
  • Зольник – обеспечивает сбор золы;
  • Крышка – закрывает камеру сгорания после загрузки топлива и запуска печи.

Все размеры указаны на схеме – они варьируются в зависимости от исходного размера камеры сгорания.

Отдельное внимание следует уделить дымоходу – для обеспечения мощной тяги, его высота должна быть не менее 4-х метров.

Последовательность изготовления

В качестве примера рассмотрим процесс изготовления печки Бубафоня из газового баллона. Первый этап работы — срезка его верхней части. Позже она понадобится нам в качестве крышки корпуса.

Фото № 1 Старый баллон из под газа – основа пиролизной печи

Второй шаг – изготовление колена-вытяжки. Для этого в боковой части корпуса баллона нужно вырезать отверстие подходящего диаметра. Колено сваривают из уголкового обрезка стальной трубы диаметром 100-120 мм. Для стояка дымохода придется найти более широкую трубу – 120-150 мм. Такой диаметр необходим для улучшения тепловой эффективности котла.

На конце вытяжки нужно приварить переходник для установки дымохода (Фото №2 и №3). Уплотнение перехода «вытяжка-стояк» выполняется шнуровым асбестом на глине или стеклотканью.

Фото №2

Фото №3 Отвод из стальной трубы с переходником

Шаг третий. Привариваем к крышке две ручки и верхний патрубок, который будет направлять движение «поршня». К корпусу печи крепим сваркой стальную полосу. Она создаст бортик, препятствующий сдвигу крышки с корпуса.

В крышке баллона газовой сваркой вырезаем отверстие для установки воздуховодной трубы (внешний диаметр 80-90 мм).

Фото №4 Половина печи готова

Воздуховодная труба может быть не только круглой, но и квадратной. От этого работа буржуйки не ухудшится, зато ее сборка станет проще (фото №5).

Фото №5 Квадратная труба воздухораспределителя

Шаг четвертый – из толстого стального листа (3-4 мм) вырезается «блин» с отверстием посередине, диаметром равным диаметру трубы воздуховода. Зазор между краем пластины воздухораспределителя и стенками баллона должен составлять 1/20 диаметра «блина».

Толщину металла для пластины выбирают в зависимости от размера корпуса котла. Так, для бытового газового баллона диаметром 30 см для изготовления «блина» потребуется пластина толщиной 8-10 мм. Для 200-литровой бочки эта толщина будет меньше (4-6 мм).

Снизу к пластине воздухораспределителя привариваем шесть лопастей. Они необходимы для равномерного горения топлива в нижней камере и полного сгорания пиролизных газов в верхней (фото №6).

Фото №6 Основная деталь печи – воздухораспределитель «поршень» с лопастями

В некоторых конструкциях в центре распределительного узла крепится вторая круглая пластина меньшего размера с небольшим отверстием (3-4 см). Она нужна для того, чтобы между топливом и лопастями оставалось свободное пространство выхода газов, а горящие угли не забивали канал подачи воздуха. Собрав все части печи, остается загрузить ее дровами, установив их вертикально, а сверху на них разложить щепки и бумагу для розжига (фото №7 и №8).

Фото №7 Дымовая труба через уплотнение установлена на патрубок и готова к работе

Фото №8 Печь загружена топливом

Фото №9 Воздухораспределитель устанавливается в корпус

Фото №10 На корпус одевается крышка и котел разжигается через воздуховод при помощи небольшой порции керосина

Если печка будет топиться не сухими, а сырыми дровами, то в конструкцию дымовой трубы нужно внести изменения. Ее следует продлить вниз, сделав колено для сбора конденсата и поставить на нем сливной кран.

Сборка бубафони с верхним горением

В самостоятельном изготовлении бубафони нет абсолютно ничего трудного. Подготовьте все требуемые приспособления для работы и приступайте.

Руководство по изготовлению

Набор для изготовления печи

Первый шаг. Аккуратно срежьте верхнюю часть бочки. При отсутствии бочки подходящего объема, корпус печи можно изготовить из сварного листа или пустого газового баллона.

Второй шаг. Вырежьте в центре отрезанного верхнего круга отверстие диаметром 100 мм.

Третий шаг. Приварите трубу аналогичного диаметра к отверстию, подготовленному на предыдущем шаге.

Четвертый шаг. Приварите к каждой стороне круга крест-накрест четыре куска металлического швеллера. Полученный прижимной круг будет придавливать загруженное топливо, а также способствовать поступлению необходимого объема кислорода в топочное отделение.

Прижимной круг

Прижимной круг

Прижимной круг

Пятый шаг. Подготовьте в нижней части корпуса дверцу для загрузки топлива. Для этого прорежьте болгаркой прямоугольное отверстие, приварите к полученному куску металла навесы и поместите дверку на положенное место.

Шестой шаг. По аналогичной схеме обустройте ниже топки отверстие для очистки печи от золы.

Вырезаем дверцу

Седьмой шаг. Вырежьте в верхней боковой части корпуса дырку диаметром 100-150 мм. К нему вы подсоедините трубу для отведения газов и обеспечения необходимого уровня тяги в агрегате.

Печь длительного горения (бубафоня)

Восьмой шаг. Сделайте колено из дымовой трубы. Для этого отрежьте кусок трубы примерно под 45 градусов, переверните полученные заготовки по разрезу и сварите в месте стыка, чтобы получился строго прямой угол.

Девятый шаг. Приварите одну сторону созданного колена к корпусу. С другой же стороны колена приварите длинную (от 4-5 м) трубу для отведения дымовых газов из помещения.

На этом печка готова. Остается лишь правильно ее установить.

Печь бубафоня

Десятый шаг. Подготовьте фундамент для установки бубафони. Для этого выройте яму габаритами порядка 100х100х20 см, засыпьте дно котлована слоем щебенки и залейте жидким раствором. Дайте залитому раствору высохнуть, а затем выложите по нему пару рядов кирпичной кладки.

После полного высыхания кладки установите печь.

Печь бубафоня изнутри

Одиннадцатый шаг. Установите возле бубафони отражатель. В процессе работы печь довольно сильно разогревается, и отражатель обеспечит дополнительную пожарную безопасность.

Также отражатель поспособствует более равномерному и качественному распространению тепла по обогреваемому помещению.

Для изготовления такого отражателя используйте доступные вам жаростойкие материалы. К примеру, довольно часто такие экраны возводятся из кирпича.

Бубафоня

Рекомендации по увеличению КПД самодельной печи

Основная проблема, влияющая на показатели КПД у «бубафони» это неравномерный нагрев ее корпуса и, как следствие, ухудшение процесса теплообмена с окружающей средой. Частично решить ее можно с помощью довольно простой доработки конструкции.

Для проведения модификации нам понадобится гофрированный лист металлопрофиля. Из него необходимо сделать своеобразную «рубашку» для печи, плотно зафиксировав на поверхности баллона сваркой либо иным доступным способом. Подобное улучшение будет способствовать формированию восходящих конвекционных потоков воздуха: холодный у нас втягивается с нижней части ребер, а горячий выпускается сверху. Кроме того, можно дополнительно обложить всю конструкцию кирпичом. Подобный шаг позволит стенам вокруг печи накапливать излучаемое ею тепло, более равномерно и дольше обогревая помещение.

Улучшенный вариант «бубафони». Вместо гофрированного профиля использованы отрезки профильных труб.

Эксплуатация печи Бубафоня

Основные моменты, на которые следует обратить внимание перед установкой печки бубафони:

если вы планируете установить печь бубафоню на опилках, в помещении следует организовать отличную вентиляцию. При этом необходимо помнить, что оборудование остывает очень быстро

Соответственно, рекомендуется обложить печь кирпичом или обработать ее поверхность глиняным раствором; важно учитывать тот факт, что печь способна нагреваться до значительных температур. Поэтому важно тщательно подобрать место, где будет расположена Бубафоня; дымоход такой конструкции должен быть разборным

Это упростит очищение детали

Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге

Это упростит очищение детали. Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге.

Поскольку эта печь относится к конструкциям долгого горения, для ее использования подойдет практически любое твердое топливо.

Однако, необходимо помнить, что сырье влияет на длительность автономной работы котла и его КПД.

В качестве топлива могут применяться:

  • Уголь. В данном случае автономная работа наблюдается в течение 50-60 часов. У такого топлива есть существенный недостаток – образование большого количества сажи. Из-за этого придется регулярно чистить топку и дымоход.
  • Опилки часто используются при эксплуатации бубафони. В таком случае необходимо добавить 25-30% процентов дров и позаботиться о большей тяге.
  • Наиболее оптимальный вариант для бубафони – это дрова. В процессе их сгорания сажи практически нет. Благодаря длительному тлению выделяется много газа. Главное – проследить за тем, чтобы древесина была сухой.

Заправленную древесным топливом печь разжечь достаточно просто: нужно плеснуть в воздуховод немного горючей жидкости, а затем бросить туда спичку или горящую бумагу.

Но в случае заправки углем такой способ не даст никакого результата.

В такой ситуации применяют чуть более сложную технологию:

  1. Уголь засыпают до начала загрузочного проёма, далее на 2/3 высоты проёма поверх угля накладывают мелко наколотую сухую древесину.
  2. Древесное топливо поджигают и закрывают дверцу.
  3. Когда древесина превратится в пылающие угли, необходимо открыть дверцу и добавить угля, доведя его уровень до верха загрузочного проёма. Заслонку в воздуховоде при этом полностью открывают.
  4. Через 30–60 мин, когда печь начнёт раскаляться (все это время за ней необходимо наблюдать), заслонку в воздуховоде нужно перевести в рабочий режим.

Тепловой агрегат нуждается в повышенном внимании только в первый период после начала эксплуатации. Это необходимо, чтобы понять все особенности именно конкретной печи.

Для этого:

  • После запуска нужно сжечь несколько закладок топлива различной влажности, чтобы определить время полного сгорания. Но также можно получить информацию о потребном его количестве при различных режимах горения. Дымоход лучше сделать разборным для облегчения его чистки.
  • В помещении с печью должен быть огнетушитель и ящик с песком.
  • Нужно регулярно осматривать печь на предмет выявления прогаров и утечек продуктов горения.

Мероприятия по уходу за таким тепловым агрегатом заключаются в следующем:

  1. В период интенсивной эксплуатации нужно еженедельно сливать конденсат из сборника.
  2. Перед началом отопительного периода следует очистить дымоход от сажи.
  3. Не использовать в качестве топлива отходы фанеры, ДСП и прочих материалов с применением синтетических связующих.

Конструктивные особенности бубафони

Итак, как уже говорилось выше, сделать бубафоню своими руками – не проблема. Главное – разобраться в ее конструкции и понять принцип работы печки. На фото ниже показана схема расположения основных элементов агрегата. То есть, это емкость, она же корпус печи, в которую закладывается топливо. Чтобы происходит пиролиз, необходимо создать условия, при которых в зону горения будет подаваться минимальное количество воздуха. Это будет обеспечивать труба, которая будет проходить сквозь верхнюю крышку бубафони. Крышка плотно прилегает к корпусу прибора, здесь должна обеспечиваться полная герметичность.

Схема конструкции печи бубафоня

Чтобы пространство тления топлива в процессе сгорания последнего не увеличивалось, что может привести к возгоранию тех же дров или опилок, а этого нельзя допустить, необходимо установить поверх топки какой-то груз, который будет опускаться по мере сгорания топлива и выдерживать необходимый зазор между грузом и зоной тления. В качестве такого груза используется металлический блин, к которому с нижней стороны приварены металлические профили. Последние будут утяжелять груз и создавать тот самый необходимый зазор за счет своих размеров.

Этот утяжеленный блин соединен сваркой с телескопической трубой, по которой должен воздух проникать в зону горения печки. И между ними есть отверстие, которое позволяет воздуху проникать внутрь. И последний элемент агрегата бубафоня на опилках или дровах – это дымоход. Он обычно крепится к выходному патрубку, который устанавливается сбоку корпуса прибора.

Размеры корпуса и распределителя воздуха

Бубафоня – это печь длительного горения, поэтому в ней происходят сразу несколько сложных теплотехнических процесса. Но чтобы их добиться пришлось находить определенные чисто конструктивные решения. К примеру, процесс пиролиза происходит под грузов в виде блина. При этом пиролизные и дымовые газы проходят в камеру над грузом через зазор между блином и стенками корпуса печки бубафони. Зазор настолько мал, что дает возможность под гнетом происходить пиролизным процессам. То есть, сам пиролиз в плане эффективности возрастает, а соответственно растет и роль дожига над блином. Поэтому, если правильно собрать агрегат точно по чертежам Бубякина, то можно саму конструкцию уменьшить почти вдвое.

Правда, необходимо отдать должное, что температура тления и дожига требует особого отношения к материалам, из которых будет собираться печь бубафоня своими руками. Это на самом деле важная составляющая, от которой зависит долгосрочная эксплуатации нагревательного прибора. Металл должен быть достаточно толстым, чтобы его не покоробило и не повело. Поэтому чаще всего мастера используют для этих целей газовые баллоны. Изготовить печь бубафоня из газового баллона своими руками просто. Сам процесс сборки упрощается еще и тем, что баллон уже является готовой конструкцией корпуса нагревательного агрегата с толщиною стенки 6-8 мм.

Вариант элементов

Чем топить печь длительного горения «Бубафоня»

Эта конструкция хороша тем, что ее можно приспособить под любое топливо:

  1. Дрова можно пересыпать отходами в виде опилок, щепы, шелухи гречихи или подсолнуха. Чем больше в баке будет утрамбованного топлива, тем дольше будет гореть печь. Однако необходимо следить, чтобы уровень закладки горючих материалов не был выше выхода дымоходного отверстия.
  2. Если печь будет топиться только опилками, то изготавливать своими руками ее следует из емкости, толщина стенок которой должна быть не менее десяти миллиметров. Кроме этого, так как опилки могут сыпаться, нужно будет придумать устройство для их подачи внутрь топки. Использовать для этого можно держак от лопаты или кусок трубы.
  3. Чтобы конструкция работала на отработке, ее можно не переделывать, а просто поставить на дно несколько целых кирпичей и положить несколько битых. На целые кирпичи будет упираться поршень, а между битыми – разжигаться огонь.

Печь для бани из колесных дисков и кирпича

Использовать для изготовления печей дики от автомобилей начали не так давно, но этот вид самоделок быстро распространяется. Материал практически бросовый, металл хороший, размеры есть разные, можно соорудить агрегат любой мощности. Для данной печи использовались диски от ЗИЛ-160. Они имеют идеальные размеры — высоту 250 мм, диаметр 500 мм, а толщина металла — 7 мм.

Для печки-каменки требуется диски — 4 шт и керамический полнотелый кирпич (около 60 штук). Лучше печной, но можно и обычный, главное — хорошего качества. Для отвода дыма потребуются две стальные трубы диаметром 160 мм, длиной 50-60 см, с толщиной стенки 5-6 мм. В трех дисках приваривают дно и заваривают отверстия (накладками из металла не менее 5 мм толщиной).

Под данную печь требуется отдельный фундамент (устройство фундамента для печи описано тут) — масса получается солидной. На рисунке фундамент преднамеренно сделан ниже уровня пола, чтобы часть зольника оказалась в подполе. Это способствует хорошей вентиляции, сушит доски после процедур.

Нижняя часть складывается в полкирпича. Размеры ее 625*265 мм. Устанавливается дверца поддувала, колосниковая решетка, дверка закладки дров.

Печь-каменка для бани из колесных дисков и кирпича

Берем диск без дна. К нему на прутках привариваем круг диаметром 380 мм из металла толщиной 5 мм. Если есть возможность, его лучше сделать вогнутой формы. Это рассекатель, который заставляет дым двигаться по сложной траектории, улучшая теплосъем.

На одном из дисков без дна привариваем рассекатель

Диск с рассекателем устанавливаем на кирпичный корпус печи. Берем диск, ставим его дном вниз на установленный, привариваем их по кругу. В центре дна вырезаем отверстие и ввариваем трубу. Это — каменка. К ней при помощи ножек (4-6 штук), сделанных из арматуры диаметром 12-60 мм, длиной 200 мм, крепим еще один диск с дном. Если хотите закрытую каменку — сделайте съемную крышку. Надо поддать пара — окрыли, воды налили, потом снова закрыли.

В нем тоже требуется проделать в центре отверстие и приварить к нему кожух-переходник, в который вставляется дымовая труба (на рисунке узел обведен красным). Этот кожух немного больше наружного диаметра трубы. Оставшийся зазор при сборке можно забить асбестовым шнуром, заполнить глиняным раствором, на который складывали кирпичный низ печи.

Средняя часть банной печи из автомобильных дисков

Далее варим еще один рассекатель. Это чаша, диаметр которой на 30-60 мм меньше диаметра диска, высота бортиков 50-60 мм. Чашу делаем из металла толщиной не менее 4 мм. Устанавливаем рассекатель внутри третьего диска на ножки из той же арматуры, высотой 50 мм (количество — 3-5 шт).

Четвертый диск используется как бак для нагрева воды (объем 40 л). Если греть ее будете другим способом, можно сюда сложить камни или обойтись вообще без него.

Этот диск тоже должен иметь герметичное дно с приваренной в центре дымовой трубой. В нижней части привариваем штуцер для слива воды. Вверху делаем крышку. ее можно сделать из металла толщиной от 2 мм. Удобно, если крышка состоит из двух половин.

Бак для нагрева воды и проход через перекрытие

Это бак можно не приваривать. По краю нижнего колесного диска можно уложить асбестовый шнур, вымоченный в глине. Сверху уложить немного глиняного раствора, поставить полученный бак и придавить.

Последнее — потолочная разделка. Можно поставить выше сэндвич-трубу, шиберную заслонку и стандартный или самодельный проходной узел, а можно сделать разделку из кирпича.

А это — как выглядит уже готовая печь для бани из колесных дисков и кирпича

Для поддержания разделки к трубе крепится металлическая площадка, она фиксируется дополнительно при помощи ножек. Сама разделка кладется в полтора кирпича, имеет 5-6 рядов, сечение дымового канала — квадратное. Между первым и вторым рядами устанавливается печная задвижка (кирпичи подрезаются). Верхняя часть дымохода может быть из сэндвича, можно поставить асбестовую трубу, а можно — металлическую, только ее необходимо будет обернуть термостойкими теплоизоляционными материалами (чтобы не выпадал конденсат)

Только обратите внимание, общая масса дымовой трубы не должны быть больше 50 кг — это предельная нагрузка, которую может выдержать конструкция

Бубафоня с водяным контуром

В настоящее время создано очень много различных вариантов печей, большую популярность завоевали самодельные печи.

Бубафоня с водяным контуром – это популярная печь длительного горения, которая поможет согреться в мороз и стужу.

Такая печь не предполагает современную электронику, но тем не менее она приятно впечатляет своей эффективностью.

Топливо для печи бубафоня: дрова и щепа.

Такое топливо будет доступно для всех.

После активного применения данной печи, кроме перечисленных вариантов топлива в печь стали добавлять и другие материалы, например, ветки, опилки и т.п.

Первая такая печь была изобретена с помощью железной бочки, объём которой составил 200 литров. После всего одной закладки дров такая печь горела более 24 часов.

Печь бубафоня — это экономный вариант, кроме этого она очень надежная и практичная.

Интересное видео печь длительного горения (бубафоня)

Следует знать, что такая печь очень быстро прогревается, поэтому рекомендуется установить отражатель, чтобы металл не деформировался

Особенно это важно, если площадь обогрева не большая

Нужно обеспечить условия, чтобы тепло распространялось максимально равномерно. Вместо бочки для создания печи можно использовать болоны.

Применение печи бубафоня

Печь бубафоня давно нашла широкое применение. Она станет идеальным атрибутом в зимнее время для гаража, дачи, мастерских, бани, и даже для обогрева теплицы.

Преимущества печи бубафоня:

— практичность; — минимум затрат для обогрева; — компактность; — эффективность; — безопасность; — длительный срок эксплуатации; — простота использования; — не вызывает трудностей в процессе создания.

Недостаток:

— потребность в хорошей вентиляции.

После горения бубафоня быстро остывает.

Рекомендации для эффективного использования печи бубафоня:

1. Чтобы повысить теплоотдачу печи целесообразно обложить её кирпичом.

2. Следите за техникой безопасности и будьте осторожны, чтобы не обжечься в процессе работы печи.

3. Дымоход лучше делать разборным.

Нет необходимости изобретать печь бубафоня на основе собственных способов, ведь уже существуют готовые варианты её создания, которые проверены временем.

Бубафоня с водяным контуром самому

Бубафоня с водяным контуром самому сделать проще простого.Этапы создания печи очень просты и не должны вызвать никаких трудностей.

Для того, чтобы создать печь бубафоню собственноручно нужно подготовить подручные средства и все необходимые материалы, которые войдёт в основу будущей отопительной печи.

Бубафоня с водяным контуром своими руками

Печь бубафоню можно сделать своими руками, этот процесс не трудоёмкий, если следовать инструкции.

Для изготовления такой печи нам понадобятся следующие материалы:

— куски стальной трубы; — прочная бочка (желательно, чтобы она была объёмом 200 литров); — швеллер; — болгарка; — молоток; — кирпичи; — сварочный автомат.

Выберите место, где Вам будет удобно работать, например, можно разместиться в просторном гараже.

Примечание: горение в печи буржуйка, в отличии от многих других печей, происходит сверху вниз.

Бубафоня с водяным контуром своими руками, пошаговая инструкция:

1. Берём прочную железную бочку и вырезаем верхнюю часть.

2. Сделать отверстие в крышке.

3. .На верхней части крышки сделать 150 мм трубу, для того, чтобы по ней выходил дым.

4. Сделать крышку на бочку.

5. Присоединяем печь к дымоотводной трубе.

Печь бубафоня с водяным контуром очень востребована.

Соорудить такую печь очень просто. Для этого оберните печь водяной рубашкой, а затем подключите к системе водяного отопления.

В результате такой конструкции вода будет быстро нагреваться от дров.

Видео каксделать печь бубафоня своими руками

Существует много вариантов создания печи бубафоня, многие создатели усовершенствуют технические особенности печи.

Бубафоня с водяным контуром чертежи

Чертежи печи бубафоня наглядно показывают, что конструкция такой печи очень простая, поэтому печь можно собрать в кратчайший срок.

Бубафоня с водяным контуром чертежи каждый может создать свои.

Поэтому можно дополнить конструкцию печи и усовершенствовать ей новыми деталями и функциями.

Вывод

В качестве заключения статьи хочется подвести итоги:

  1. Для создания конструкции подойдет любая емкость цилиндрической формы. Главное, чтобы стенки были прочными и стальными.
  2. Сооружение водяной рубашки позволяет подключить систему водяного отопления.
  3. Изготавливать печь необходимо на открытом воздухе.
  4. При проектировании дымохода следует предусмотреть возможность его демонтажа и замены, так как эта часть конструкции часто засоряется.
  5. Запрещено покрывать металлические детали лаком и эмалью. Предпочтительнее использовать жаропрочную краску.
  6. Рекомендуется применять дрова, подходящие по размеру топки.
  7. При работе с печкой и во время закладки топлива следует надевать рукавицы, защищающие от ожогов.
  8. Запрещено располагать вблизи печки легковоспламеняющиеся предметы: бумагу, ветошь, мебель.
  9. Не разрешается сжигать в печи пластмассовые и другие бытовые отходы.
  10. Требуется исключить применение горючих веществ для розжига.
  11. Рекомендуется приступать к использованию отопительного устройства для приготовления пищи не ранее чем через 15 минут после разжигания.

https://youtube.com/watch?v=6DMJpq-uZas

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
