Печка на отработанном масле: масляное отопление своими руками, отопитель и обогреватель, котел в мазуте, как сделать

Как работают самодельные масляные печи

При поджоге любого отработанного масла оно будет сильно чадить и неприятно пахнуть. В связи с этим, прямое горение не применяется. Вначале летучие элементы испаряют, после чего сжигают. Такой подход ложится в основу работы печи данной конструкции.

Второй способ расщепления тяжелого топлива на легко воспламеняемые составляющие является эффективнее, но и более сложным в исполнении. Для получения нужного по эффективности испарения в нижней камере монтируют металлическую чашу. После ее раскаливания, отработанное масло испаряется.

Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.

Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.

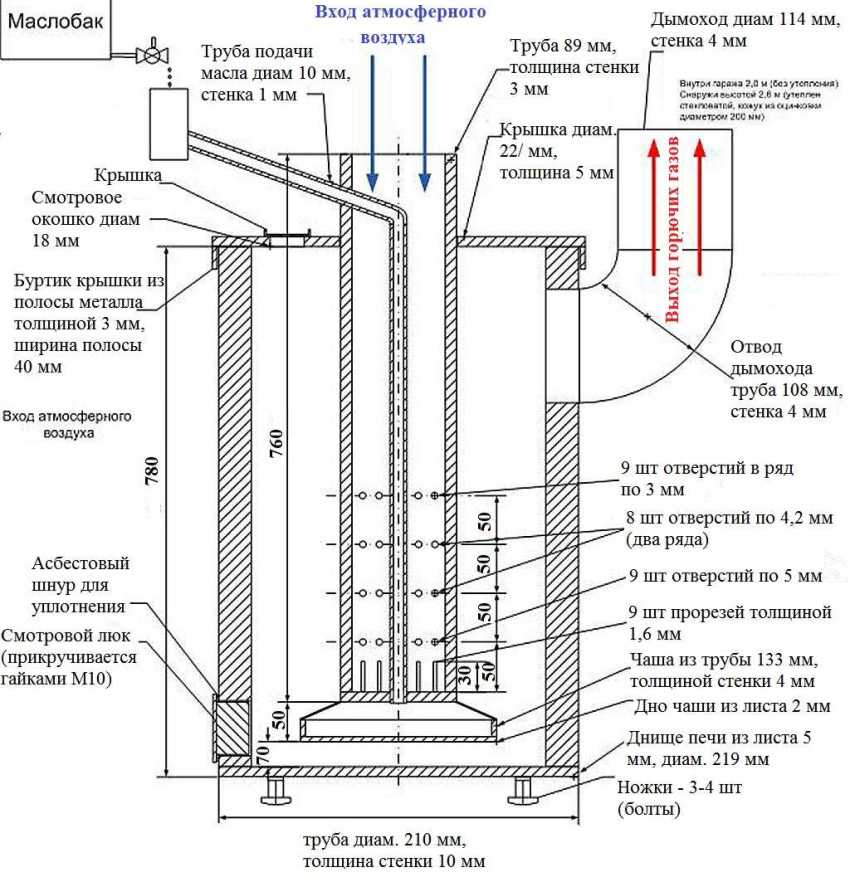

Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см

Особое внимание стоит уделять свариванию швов в воронках

Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Почему популярны печи на отработанном масле?

Главная причина народной любви к самодельным печам – невысокая (или нулевая) стоимость самого агрегата и топлива к нему. Некоторые доморощенные мастера-умельцы делают такие обогревательные приборы в качестве эксперимента и одновременно полезного устройства.

С появлением самодельной печи на отработанном масле отпадает решение вопроса о «пристраивании» вторсырья.Для особенно продвинутых мастеров изготовление гаражных печей на отработке стало еще одним вариантом бизнеса. Они конструируют модели на заказ и продают их заинтересованным, но не настолько умелым владельцам гаражей

Как же действует агрегат на отработке? Процесс заключается в расщеплении тяжелого с примесями топлива, имеющего довольно сложный состав. По-другому процесс, при котором наблюдается нехватка кислорода и горение не самого топлива, а его паров, называется пиролизом. Принцип действия пиролизного оборудования описан в рекомендуемой нами статье.

Чтобы процесс запустить, необходимо произвести испарение топлива, затем нагреть полученные пары до температуры около +300-400 ºС, после чего сжигание будет производиться самопроизвольно. Останется дожидаться полного сгорания топлива.

Существует 2 схемы, которые используют при самостоятельном изготовлении печей:

наполнение резервуара маслом и поджигание его, вследствие чего пары испаряются и начинают гореть;
применение горелки, при котором три зоны (пиролиза, поджигания и догорания) объединяются и делают процесс горения более эффективным, регулируемым и безопасным.

Вторая схема более сложная, требует серьезной доработки топлива и точности изготовления, поэтому рассмотрим более простые модели из первой группы.Схема устройства простой модели печи на отработке. Воздух, необходимый для поддержки процесса горения, поступает через горловину с заслонкой. Этой же заслонкой можно частично регулировать силу горения

Преимущества использования печки для гаража на масляной отработке:

простота конструирования и обслуживания устройства;
экономность расхода топлива – около 1,5-2 л в час;
отсутствие копоти и нагара;
безопасность хранения запасов отработки;
существует возможность подключения воздушного или водяного отопительного контура;

Компактность агрегата тоже крайне важна для небольших помещений.

Недостатки тоже имеются:

необходимость в регулярной чистке печи и дымохода;
обязательный элемент – вертикально распложенный дымоход высотой не менее 4 м;
для печей с форсунками следует использовать только очищенное масло (примерная стоимость фильтрованного продукта – 8-12 руб./л);
одно из условий хранения отработки – плюсовая температура, то есть необходимо или отапливаемое в зимний период помещение, или зарытый в землю резервуар.

Перед изготовлением/приобретением готовой печи или котла на отработке необходимо рассмотреть все плюсы и минусы самодельных устройств, а потом уже принимать окончательное решение.

Требования к установке и эксплуатации печи на масле

Требуется, чтобы печь находилась в пустом помещении, вблизи которого не должно быть легковоспламеняющихся поверхностей

Особое внимание уделяется аппаратам самостоятельного изготовления. Их нельзя ставить на полку или другую опору, которая может загореться

Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным. Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот.

В состав отработанного масла не должен попасть растворитель или другой легковоспламеняющийся элемент, поэтому такие компоненты должны находиться подальше от печи. Также недопустимо попадание влаги в емкость с маслом. Это приведет к воспламенению в печи. В случае аварийной ситуации для ликвидации огня следует воспользоваться огнетушителем.

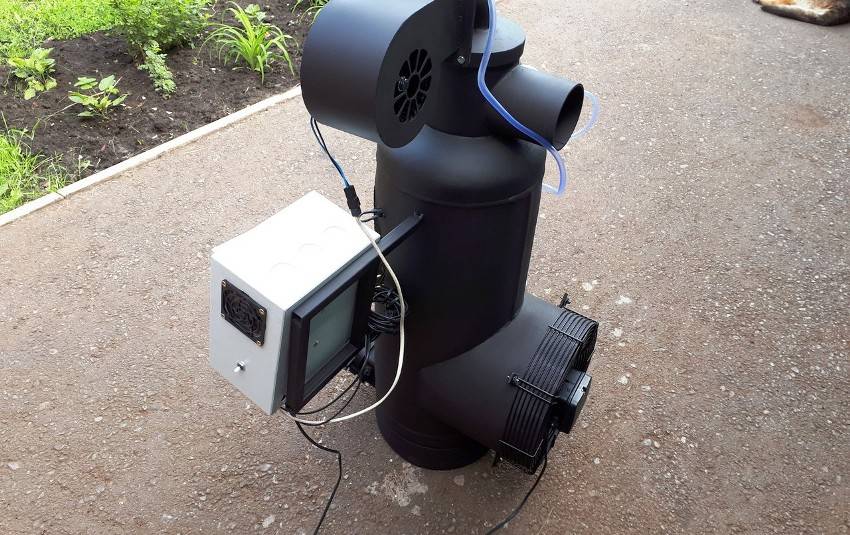

Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей

Перед началом работы масло заливается в емкость в количестве, равном половине объема бака, что обеспечит необходимое пространство для образования паров. Чтобы пары обогатились кислородом, необходимо подождать некоторое время. Затем производят поджиг топлива с помощью длинных спичек. Как только начинается процесс возгорания паров, заслонка наполовину прикрывается.

Для повышения работоспособности мини-печи на отработке можно над верхней ее камерой установить герметичный бак с жидкостью. Для подачи и отвода воды к нему крепятся штуцеры, которые размещаются на разных уровнях. Другим вариантом повышения производительности является необходимая конвекция воздуха, что осуществляется с помощью вентилятора, располагающегося вблизи верхней камеры. Забирая теплый воздух от печки, он способствует ее охлаждению, что положительно сказывается на сроке эксплуатации аппарата.

Изготовление простой буржуйки своими руками

Базовая конструкция буржуйки, изготовленной своими руками, состоит из 4 частей:

Топливного бака произвольной формы с отверстием по центру, диаметр которого равен соответствующему размеру присоединяемой трубы. Здесь начинается горение отработки. Металл для изготовления этого элемента конструкции должен иметь толщину не менее 3 мм.
Камеры сгорания (инжектора), представляющей собой вертикальную цилиндрическую емкость с рядом отверстий, присоединенную через отверстие к баку. В результате подпитки воздухом через перфорированные стенки инжектора, поступившее в камеру топливо, сгорает полностью.
Теплообменника в виде бака, находящегося над камерой сгорания. В него поступает разогретая газовая смесь. Конструкция может иметь любой размер и форму. В идеале это бак с полой площадкой, на которой можно подогреть пищу.
Трубы для отвода дыма, обеспечивающей эффективную тягу.

Чтобы изготовить буржуйку самостоятельно нужно обладать неплохими навыками сварщика. Сварные швы обязательно должны обеспечивать герметичность.

Изготовление бака для отработки

Альтернативой сварному баку может послужить негодный газовый баллон или канистра с толстыми стенками, но в любом случае обязательными являются 3 базовых требования:

Конструкция должна быть хотя бы частично разборной для возможности ее периодической прочистки.
Отверстие для подсоединения инжектора нужно располагать по центру.
Люк для заливки отработки следует оснастить регулировочной заслонкой на болтовом соединении. С ее помощью регулируют интенсивность горения.

Изготовить бак проще всего из труб большого диаметра. К одному отрезку трубы диаметром около 35 см приваривают дно и ножки. Для того чтобы закрыть бак, берут небольшой отрезок трубы чуть большего диаметра, приваривают к нему крышку, затем делают в ней 2 отверстия — одно контрольное диаметром приблизительно 60 мм, а другое под инжектор.

Такая конструкция буржуйки очень компактна. Отработкой заполняют бак (2). Чтобы система работала, в процессе горения отработки языки пламени должны достигать инжектора. Как только уровень жидкости упадет и пламя перестанет попадать в инжектор, печь остановится (+)

Высота бортика 2 детали должна составлять 1/3 от высоты нижней емкости. Общая высота бака, измеряемая от его дна до центрального отверстия на крышке — 10 – 15 см. Разжигают топливо в баке с применением бумаги или ткани, смоченной в керосине. Их поджигают и опускают в емкость через контрольное отверстие. Отработку придется постоянно доливать, чтобы поддерживать уровень 2/3 высоты емкости.

Как изготовить инжектор

Оптимальный диаметр трубы для изготовления инжектора — 10 см, минимальная толщина стенки — 0,8 см. Чтобы вычислить ее высоту берут длину трубы дымохода, делят ее на 10. Пять процентов отнимают от результата и получают требуемое значение. Оно должно находиться в пределах 36 – 38 см. Это является условием нормальной тяги.

После того как просверлены все отверстия, нужно хорошо прошлифовать внутреннюю поверхность трубы. Далее, трубу, превращенную в инжектор, наваривают на ранее выполненное в баке отверстие строго вертикально

Отверстия, проделанные в стенках трубы в шахматном порядке или просто равномерно распределенные по поверхности, имеют диаметр 0,9 – 0,95 см. Снизу и сверху трубы делают отступы 2 – 2,5 см и 5,5 – 6 см соответственно.

Базовый вариант теплообменника

Минимальная толщина стенок теплообменной емкости — 0,3 см. Изготавливают его по той же технологии, что и бак для топлива. Верх лучше делать плоским, а отверстие для дымохода нужно сместить, тогда появится возможность в случае необходимости поставить на плиту сковородку или чайник.

Внутри полого сосуда делают перегородку, создавая лабиринт для лучшего теплообмена. При этом чем толще эта деталь, тем горячее будет поверхность плиты-буржуйки. Для того чтобы прочищать теплообменник от нагара, сбоку делают специальный люк и закрывают его крышкой. На отверстие, предназначенное для дымохода, наваривают канал — трубу высотой от 5 до 10 см и диаметром 10 см.

Из чего изготовить дымовую трубу

Чтобы продукты горения, выходящие через трубу, имели температуру максимально низкую, та часть трубы, которая находится в помещении, должна быть выполнена из стали. За счет этого дым отдает свою температуру стенкам дымохода, охлаждается, увеличивая остаточный теплообмен.

Продолжением дымохода снаружи может служить обычная труба из жести, но ее придется утеплять, чтобы предупредить скапливание сажи в холодный период. Теплоизолированная труба — лучший вариант, но более дорогой. Стыки участков трубы уплотнять не обязательно. Сами трубы могут быть разных диаметров, но непосредственно к печи подсоединяют ту, у которой диаметр меньше.

Изготовление простейшей буржуйки на отработке

Буржуйки на отработке

Чтобы печь на отработке, прослужила дольше, для ее изготовления лучше брать толстостенный металл – для верхней камеры, нагреваемой сильнее, толщиной 6 мм, для остальных частей 4-миллиметровые листы. Если под рукой нет листов подходящего размера, использовать для сборки печи можно старые газовые баллоны или бочки.

Размеры изделия выбираются произвольные. К примеру, печь размером 75х35х50 см будет способна протопить помещение до 120-130 куб. м
Объем обеих камер должен быть равным. Слишком большие их делать ни к чему, иначе горячий газ будет тут же остывать. Достаточно 10-30 л
Стандартная ширина камер 30-40 см. Высота должна быть небольшой – 10-15 см
Трубу, соединяющую между собой камеры, делают перфорированной. Расстояние между отверстиями 7-10 см. Их диаметр должен быть равен 10-16 мм. Длина трубы в зависимости от объема камер 35-65 см
Количество отверстий напрямую зависит от длины трубы. Их площадь должна равняться 10% от общей поверхности. Соотношение ее длины к диаметру – 4:1
Чтобы металл при перегреве не деформировало, для снижения нагрузки на трубу камеры лучше соединить между собой также толстым прутом
В печи также предусматривают заслонку для регулировки подачи воздуха. При розжиге ее полностью открывают, а после закипания масла перекрывают. Чаще всего такую заслонку совмещают с отверстием для заливки масла
Для обеспечения достаточного поддува печь устанавливают на ножках. Полы в подсобных помещениях редко бывают слишком ровными, поэтому ножки лучше сделать регулируемыми. Заменить их можно кирпичами, скрепленными между собой раствором
Во избежание пожароопасных ситуаций никаких перекосов быть не должно – печь устанавливают строго горизонтально, выверяя ее расположение строительным уровнем
Из-за небольшой массы изделия (она составляет около 30 кг) существует большая вероятность опрокидывания. Поэтому ножки лучше прикрутить к полу

Если печь начала коптить, попытайтесь отрегулировать положение подачи воздуха. Если это не помогло, возможно, в конструкции печи допущена серьезная ошибка.

Рукоятка для ножа из пробки своими руками: мастер-класс по изготовлению не тонущего ножа ??? | (Фото & Инструкции)

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

непосредственно сам газовый баллон;
труба диаметром 100 мм (2 м);
уголок 5×5 см (около 1 м);
стальной лист, толщиной 4 мм (около 50 см 2 );
автомобильный тормозной диск;
шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

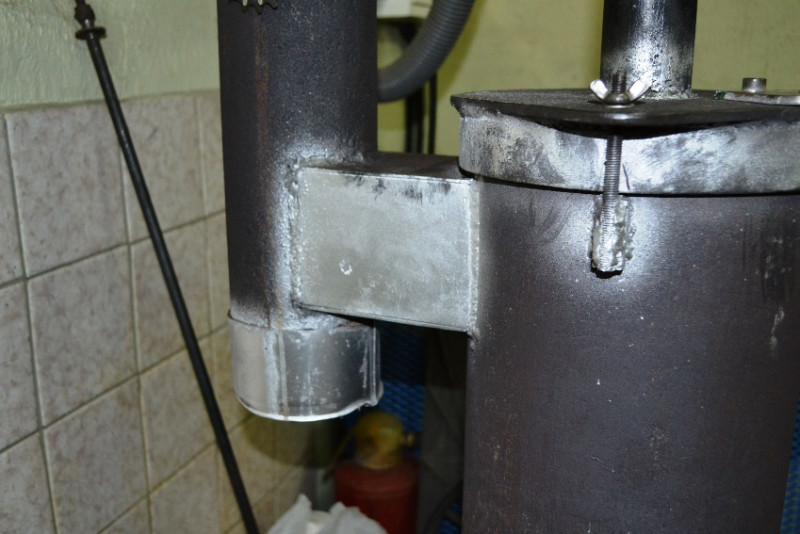

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

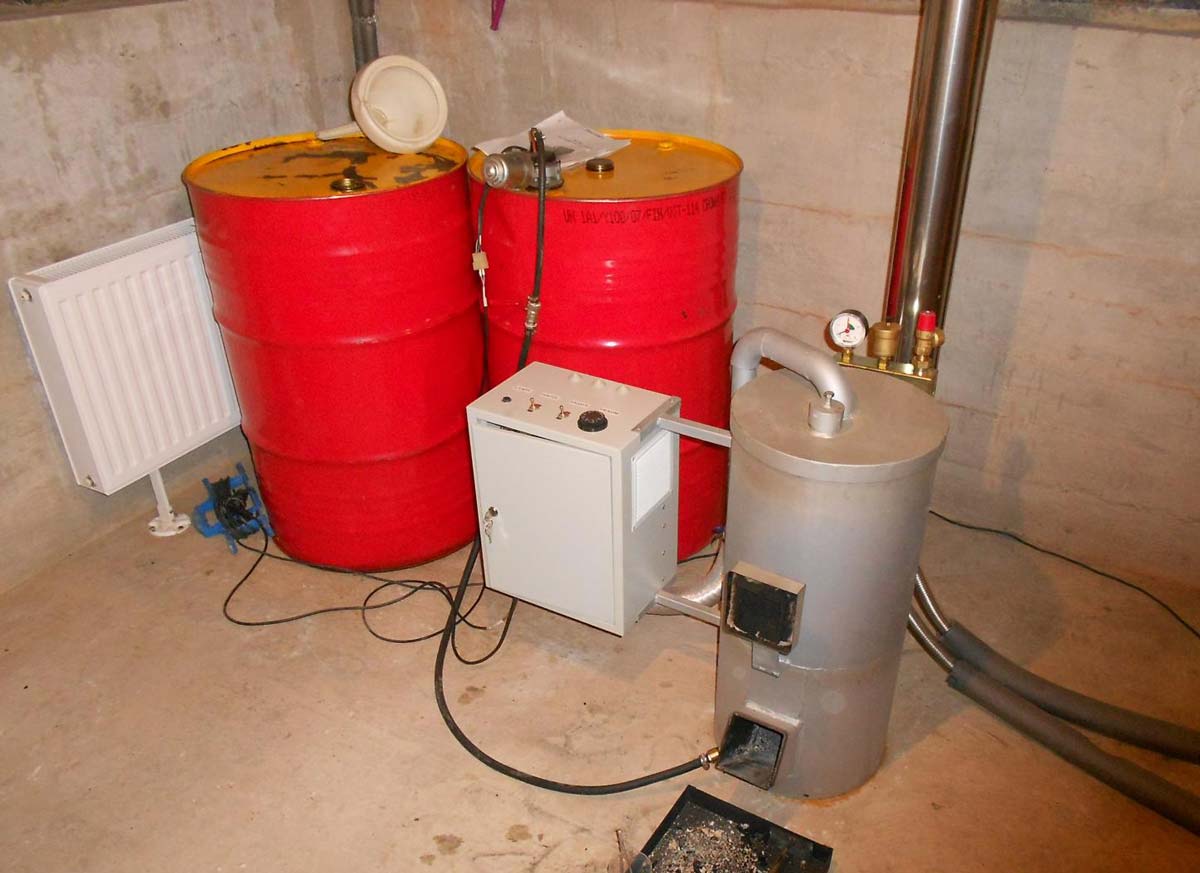

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Правила эксплуатации и обслуживания печей на отработанном масле

Для того чтобы эксплуатация подобных агрегатов была безопасной, редакция Seti.guru рекомендует соблюдать некоторые правила:

Категорически запрещается допускать к розжигу детей.
Нельзя использовать для розжига легковоспламеняющиеся жидкости, такие как ацетон или бензин. В результате вспышки паров можно легко получить ожоги.
Не стоит использовать отработку с частицами воды. Это приведёт к пожару.
Добавлять отработку до полного выгорания топлива.
Использовать печь в помещении без необходимой вентиляции.
Запрещается использование печи при её неправильной работе (агрегат коптит или его горение нестабильно).

Обслуживание таких устройств сводится к периодической чистке камеры сгорания от негорючих остатков и прочистке дымохода от сажи (не реже одного раза в месяц).

Несоблюдение основных правил приводит к печальным последствиям

Если же по какой-то причине у домашнего мастера нет возможности самостоятельно изготовить подобный агрегат, его вполне можно приобрести в специализированных магазинах или на интернет-ресурсах.

Наиболее незатейливый вариант

Эта модель обладает простотой в плане производства, ведь баллон являет собой подготовленную тару, её остаётся только доделать, а также имеет высокую прочность сварных швов. Вот пошаговое исполнение:

Необходимо отвинтить краник и стравить оставшийся газ из баллона. Он должен постоять открытым 2-3 дня. Хорошо, если ёмкость помыть.
Баллон в 1/2 своей удлинённости режется болгаркой. Потребуется верховая доля.
С неё сшибается краник. Если его не выйдет отвинтить, то для снятия можно задействовать кувалду.
Из листа металла утолщением 3-4 мм режется блин d: сходным сечению баллона.
Из трубы d: 10 см режется отрезок удлинением 60-100 см.
В нём рядами сверлятся дырки d: 6-8 мм. По площади предполагается 6 дырок, вдоль 8-10 шт. В общем количество дырок – около 50 шт.
Труба заваривается к прошлому участку монтажа краника.
Сейчас немного в боку на крыше баллона проделывается ещё одна дырка d:25-30 мм, к нему наваривается труба 32 мм, протяжностью 50 мм. На неё монтируется заслон. Через него в середину печки станет вливаться состаренное масло и выполняться поджигание.

Приоткрывая и затворяя заслон получится регулировать процедуру сгорания топлива в середине бака. Эту маленькую печь можно не дорабатывать отсеком дожигания. Хватит вмонтировать хороший наклонный дымоотвод.

Работа с трубами

После того, как схема масляного обогревателя выбрана, необходимо изготовить его корпус. Делаем чертеж, определяем размеры и начинаем работать болгаркой. Трубы нарезаются по длине в нужном количестве. После зачистки торцов они аккуратно и тщательно завариваются. От качества сварки будет зависеть работа всего обогревателя в целом. Протекающий шов – не только неприятность, но и возможная причина пожара. Заваривая торцы труб, оставьте один (на самой нижней трубе) свободным. Впоследствии в него будет вставляться ТЭН. Это означает, что заглушка будет другой конфигурации.

Готовые трубы обвязываются между собой. Обвязка делается трубами, только меньшего диаметра. На самой верхней трубе необходимо предусмотреть место, где будет находиться заливная пробка. Конструктивно ее можно выполнить в виде приваренного короткого сгона с муфтой, одна сторона которой будет заварена. Используя свой слесарно-механический опыт, конфигурацию обогревателя можно сделать более эстетичной, в отличие от той, что на фото. Кстати, корпус может быть не только трубчатым. Для этой цели неплохо подойдут радиаторы от автомобилей, старые чугунные батареи отопления и другие замкнутые емкости.
