Ветрогенератор для частного дома: ТОП-5 лучших моделей, цены и варианты установки

Как сделать ветряной генератор своими руками

Покупка заводского ветрогенератора не всегда лучшее решение. Главное препятствие — высокая стоимость промышленных ветряков. Такое оборудование можно ставить не на всякий участок ‑ для установки мачты требуется специальное разрешение, да и опасно оставлять оборудование на необжитом месте. Альтернативный вариант ‑ сделать ветрогенератор для частного дома своими руками. Во многих случаях это приемлемо, учитывая минимальные затраты и возможность творчески проявить себя.

Пропеллер

Можно изготовить из любого материала: хоть из пластиковых бутылок. Правда гибкие лопасти существенно ограничивают мощность.

Достаточно вырезать в них полости, для забора ветра.

Неплохой вариант — ветряк бытового из кулера. Вы получаете готовую конструкцию с профессионально выполненными лопастями и сбалансированным электродвигателем.

Аналогичная конструкция изготавливается из охладителя компьютерных блоков питания. Правда мощность такого генератора мизерная — разве что зажечь лампу на светодиодах, или зарядить мобильный телефон.

Тем не менее, система вполне работоспособна.

Неплохие лопасти получаются из алюминиевых листов. Материал доступен, его несложно отформовать, пропеллер получается достаточно легким.

Разумеется, придется с особой тщательностью подойти к вопросу надежности. Мощный каркас, вал на подшипниках.

Генератор

Как говорилось выше, можно использовать готовый автомобильный, или электродвигатель от промышленных электроустановок (бытовой техники). В качестве примера: ветрогенератор из шуруповерта. Используется вся конструкция: двигатель, редуктор, патрон для крепления лопастей.

Компактный генератор получается из шагового двигателя принтера. Опять же, мощности хватает лишь на питание светодиодного светильника или зарядного устройства смартфона. На природе — незаменимая вещь.

Если вы с паяльником «на ты», и неплохо разбираетесь в радиотехнике — генератор можно собрать самостоятельно. Популярная схема: ветрогенератор на неодимовых магнитах. Преимущества конструкции — можно самостоятельно рассчитать мощность под ветровую нагрузку в вашей местности. Почему неодимовые магниты? Компактность при высокой мощности.

Можно переделать ротор имеющегося генератора.

Либо создать собственную конструкцию, с изготовлением обмоток.

Эффективность такого ветряка на порядок выше, чем при использовании схемы с электродвигателем. Еще одно неоспоримое преимущество — компактность. Неодимовый генератор плоский, и его можно разместить непосредственно в центральной муфте пропеллера.

Мачта

Изготовление этого элемента не требует познаний в электронике, но от его прочности зависит жизнеспособность всего ветрогенератора.

Например, мачта высотой 10–15 метров требует грамотно рассчитанных растяжек и противовесов. Иначе сильный порыв ветра может завалить конструкцию.

Если мощность генератора не превышает 1 кВт, вес конструкции не такой большой, и вопросы прочности мачты отходят на второй план.

1 Smaraad

Если ваш частный дом часто подвергается отключениям электроэнергии, когда нет возможности даже зарядить смартфон, то данный ветрогенератор станет отличным решением. Он выдает до 800 Вт чистой энергии, которую преобразовывает в 12 вольт. Цена указана именно за 12-вольтовый генератор, плюс в комплект не входит преобразователь. Их придется или докупать отдельно, или брать полную версию продукта. В любом случае он останется лучшим сочетанием цены и качества.

Метод установки генератора не вертикальный, зато с фланцевым соединением. Подножка также в комплект не входит, но это вряд ли станет проблемой, так как фланец можно закрепить на любую трубу. Выдавать энергию электрогенератор начинает при скорости ветра 1,2 метра в секунду, то есть практически при полном штиле. Это самый лучший показатель среди подобных приборов, благодаря чему он и попал на первое место в нашем рейтинге.

Промокод markakachestva400new1 – скидка 400 руб. при заказе на АлиЭкспресс от 800 руб. для новых покупателей с доставкой в Россию и СНГ, не включая Украину.
Промокод markakachestva500new11 – скидка 500 руб. при заказе на АлиЭкспресс от 1000 руб. для новых покупателей с доставкой в Россию и СНГ, не включая Украину.
Спешите, количество активаций ограничено!

Важные условия для беспрерывной работы ветрогенератора

Какой бы регион ни был, сила ветра не может быть величиной постоянной: она меняется как по направлению, так и по величине. Обязательно будет возникать период штиля. Кроме того, в течение суток потребление электроэнергии разное и не может быть постоянным. Эти факторы обусловливают сложность конструкции ветряка и потребность его в аккумуляторах и инверторе.

Подробная схема подключения ветрогенератора, прямое соединение ветряка с аккумулятором

Прибор производит энергию небольшими партиями, а батарея аккумулирует ее, чтобы потребители могли использовать ее, когда им это потребуется. Не стоит устанавливать ветряк без дополнительных узлов, но тогда вы можете остаться без энергии в периоды штиля.

Если же вы все же хотите установить ветрогенератор без дополнительных узлов,то лучше выбирайте небольшие модели. Маленького ветрячка у крыши дома вам вполне хватит

Нужно также помнить об устройствах для защиты и автономной работы ветроэлектрогенератора. От этого зависит непрерывное снабжение энергией дома.

  1. Все установки обязательно оснащаются защитой от молнии: это необходимо, потому что ветряк – высокая конструкция, сделанная из проводящих ток материалов.
  2. Обязательно необходимо укомплектовать прибор защитой от обледенения – это позволит избежать наледи на лопасти турбины в холодное время года.
  3. Необходимо оборудовать установку системой пожаротушения. Это позволит быстро локализовать очаг возгорания, причин которому может быть несколько: утечка масла, короткое замыкание, попадание молнии.
  4. Для того чтобы создать исправную работу ветряка при разных порывах ветра, применяют автоматическую систему торможения. Ветер с большой скоростью способен вывести из строя редуктор и сам генератор, поэтому без тормоза просто не обойтись.


1
3

Экономическое обоснование строительства ВЭС

С точки зрения экономики, строительство ВЭС имеет смысл только при отсутствии других способов энергообеспечения. Оборудование стоит очень дорого, обслуживание и ремонт требуют постоянных расходов, а срок службы ограничен 20 годами, и это в условиях Европы. Для России этот срок можно снизить не менее, чем на треть. Поэтому использование ВЭС экономически малоэффективно.

С другой стороны, при полном отсутствии альтернативных вариантов или при наличии оптимальных условий, обеспечивающих качественную и равномерную работу ветряков, использование ВЭС становится вполне приемлемым способом энергообеспечения.

Преимущества и недостатки ветряных электростанций

К преимуществам ВЭС можно отнести:

  • независимость от ископаемых ресурсов;
  • используется абсолютно бесплатный источник энергии;
  • экологическая чистота методики — никакого вреда окружающей природе не наносится.

При этом, есть и недостатки:

  • неравномерность ветра создает определенные трудности в выработке энергии и вынуждает использовать большое число; аккумуляторных батарей;
  • ветряки издают шум при работе;
  • КПД ветряных электростанций низок, увеличить его очень сложно;
  • стоимость оборудования и, соответственно, электроэнергии, намного выше, чем цена сетевого электричества;
  • окупаемость оборудования с ростом его мощности значительно снижается. Наиболее производительные станции полностью не окупаются.

Использование небольших станций способно обеспечить энергией ограниченное количество потребителей, поэтому для крупных населенных пунктов или регионов требуются большие устройства. При этом, ветряки большой мощности нуждаются в соответствующих потоках ветра и равномерности его движения, что для условий нашей страны не характерно. В этом кроется основная причина низкого распространения ветряков по сравнению с европейскими странами.

Топ-5 лучших ветрогенераторов для частного дома (цены)

МодельХарактеристики
Ветрогенератор “Condor Home” – 0.5 кВт

89 600 р.

  1. Мачта – 1 шт.
  2. Тросы мачты (растяжки) – 1 комплект.
  3. Генератор – 1 шт.
  4. Ротор – 1 шт.
  5. Лопасти – 1 комплект.
  6. Крепёж (монтажный комплект) – 1 шт.
  7. Контроллер – 1 шт.
  8. Технический паспорт – 1 шт. Мощность при 9 м/с 500 Вт;
  9. Напряжение 12 В;
  10. Стартовая скорость ветра 2 м/с;
  11. Диапазон работы 3-25 м/с (от 20 м/с срабатывает защитное торможение);
  12. Количество лопастей 3 шт.
  13. Материал лопастей Композит (полиэфирная смола+стекловолокно);
  14. Диаметр ротора 2,5 м.
  15. Вес ветрогенератора (без мачты) 55 кг.
  16. Срок службы не менее 20 лет
Ветрогенератор WW/FD 5,5 – 2 кВт/48VDC

118 944 р.

  1. Страна производитель Китай;
  2. Заводское наименование OE/WW/FD 5,5 – 2 кВт;
  3. Номинальная мощность 2 кВт при скорости ветра 8.9 м/с;
  4. Номинальное напряжение генератор 48 В;
  5. Площадь ротора ветроколеса 23,72 м2;
  6. Начальная рабочая скорость 2,43 м/с;
  7. Расчетная рабочая скорость 10 м/с;
  8. Максимальная безопасная скорость ветра 40 м/с;
  9. Метод вывода из-под ветра Автоматический электрический тормоз;
  10. Материал лопастей Алюминий;
  11. Рекомендуемые аккумуляторы 12 В 200 Ач, 4 шт;
  12. Система мониторинга USB – RS232;
  13. Программное обеспечение Windoms98/SE/ME/2000/XP/Vista
  14. Вес (генератора в сборе) 90 кг .
Ветрогенератор FD 8 -10 кВт

756 852 р.

  1. Страна производитель Китай;
  2. Заводское наименование FD 8-10 кВт;
  3. Номинальная мощность 10 кВт при скорости ветра 11 м/с;
  4. Номинальное напряжение генераторы 240 В;
  5. Площадь ротора ветроколеса 50,24 м2;
  6. Начальная рабочая скорость 3 м/с;
  7. Расчетная рабочая скорость 12 м/с;
  8. Максимальная безопасная скорость ветра 50 м/с;
  9. Метод вывода из-под ветра механическое складывание за счет поворотного флюгера;
  10. Материал лопастей армированный стеклопластик;
  11. Рекомендуемые аккумуляторы 12 В 150 Ач, 30 шт;
  12. Вес (генератора в сборе) 440 кг
Горизонтально-осевой ветрогенератор «Condor Air 380 – 10 кВт»

770 000 р.

  1. Мачта – 1 шт.
  2. Тросы мачты (растяжки) – 1 комплект.
  3. Генератор – 1 шт.
  4. Ротор – 1 шт.
  5. Лопасти – 1 комплект.
  6. Крепёж (монтажный комплект) – 1 шт.
  7. Контроллер – 1 шт.
  8. Технический паспорт – 1 шт. Диаметр ветроколеса (м) 7,5;
  9. Высота лопасти (м) 3,5;
  10. Номинальное число оборотов (об/мин) 35-40;
  11. Номинальная мощность Вт 10 000;
  12. Максимальная мощность Вт 11 200;
  13. Стартовая скорость ветра 2,5 м/с;
  14. Номинальная скорость ветра 9 м/с;
  15. Рабочая скорость ветра 3-20 м/с; Защита от ураганных ветров автоматическая;
  16. Автоматическое ориентирование на ветер да;
  17. Высота мачты (м) 12;
  18. Масса ВЭС (без мачты) (кг) 600;
  19. Количество лопастей 3;
  20. Коэффициент использования энергии ветра > 0,42;
  21. Тип генератора трехфазный генератор на постоянных магнитах;
  22. Частота генератора (Гц) 0-50;
  23. Ток с генератора Переменный;
  24. Номинальный ток (А) 50;
  25. Максимальный ток (А) 60;
  26. Рекомендуемое количество АКБ (шт.) 20;
  27. Рекомендуемая емкость АКБ (А*ч) 150;
  28. Эффективность системы преобразования > 0,85;
  29. Уровень шума yе более (Дб) 45;
  30. Предельная скорость ветра 35 м/с
Горизонтально-осевой ветрогенератор «Condor Air 380 – 10 кВт»

770 000 р.

  1. Мачта – 1 шт.
  2. Тросы мачты (растяжки) – 1 комплект.
  3. Генератор – 1 шт.
  4. Ротор – 1 шт.
  5. Лопасти – 1 комплект.
  6. Крепёж (монтажный комплект) – 1 шт.
  7. Контроллер – 1 шт.
  8. Технический паспорт – 1 шт. Диаметр ветроколеса (м) 7,5;
  9. Высота лопасти (м) 3,5;
  10. Номинальное число оборотов (об/мин) 35-40;
  11. Номинальная мощность Вт 10 000;
  12. Максимальная мощность Вт 11 200;
  13. Стартовая скорость ветра 2,5 м/с;
  14. Номинальная скорость ветра 9 м/с;
  15. Рабочая скорость ветра 3-20 м/с; Защита от ураганных ветров автоматическая;
  16. Автоматическое ориентирование на ветер да;
  17. Высота мачты (м) 12;
  18. Масса ВЭС (без мачты) (кг) 600;
  19. Количество лопастей 3;
  20. Коэффициент использования энергии ветра > 0,42;
  21. Тип генератора трехфазный генератор на постоянных магнитах;
  22. Частота генератора (Гц) 0-50;
  23. Ток с генератора Переменный;
  24. Номинальный ток (А) 50;
  25. Максимальный ток (А) 60;
  26. Рекомендуемое количество АКБ (шт.) 20;
  27. Рекомендуемая емкость АКБ (А*ч) 150;
  28. Эффективность системы преобразования > 0,85;
  29. Уровень шума yе более (Дб) 45;
  30. Предельная скорость ветра 35 м/с


1
3

Чтобы получить максимально возможную мощность, необходимо размещать ветряк вдоль потока ветра. Этот момент реализуется по принципу флюгера. Нужно закрепить вертикальную лопасть на противоположном конце генератора – это делается для того, чтобы она разворачивала его навстречу воздушным потокам. Если применена более мощная установка, на ней устанавливается поворотный электромотор.

Варианты установки ветряка

Прежде чем купить ветрогенератор для частного дома 220 В, нужно знать, как и куда его устанавливать. Существует ряд моментов, которые нужно учитывать при установке:

прибор необходимо монтировать на специальное сооружение, которое обязательно должно превышать на несколько метров все стоящие рядом строения; обратите внимание, что рядом не должны находиться деревья и столбы, а также объекты, снижающие производительность генератора; самый лучший вариант – удаление от жилого дома на 50 м, что обусловлено наличием шума, который может доставлять людям дискомфорт. 1
3


1
3

Постоянную во времени выработку энергии получить не удастся. Происходит это из-за того, что условия природы постоянно меняются. Заранее продумайте, куда использовать лишнюю электроэнергию, которая будет возникать при сильном ветре. К примеру, можно обеспечить нагрев воды в бойлере или электрообогревателе для дома. Такая возможность должна включаться автоматически при сильном ветре и слабой нагрузке.

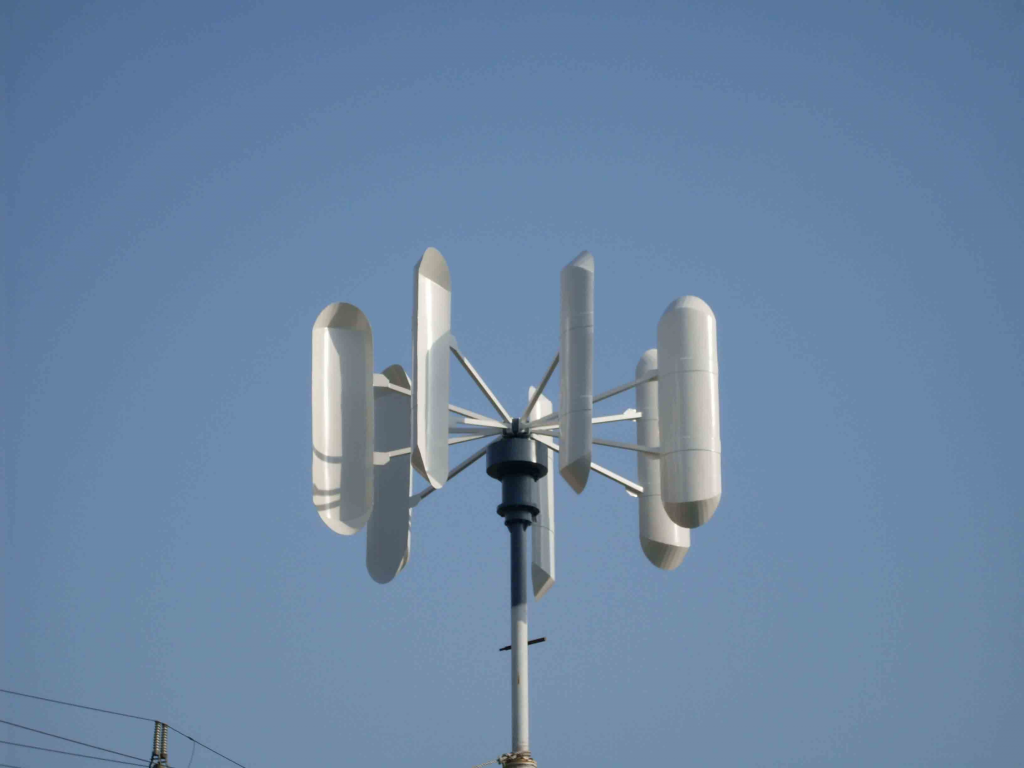

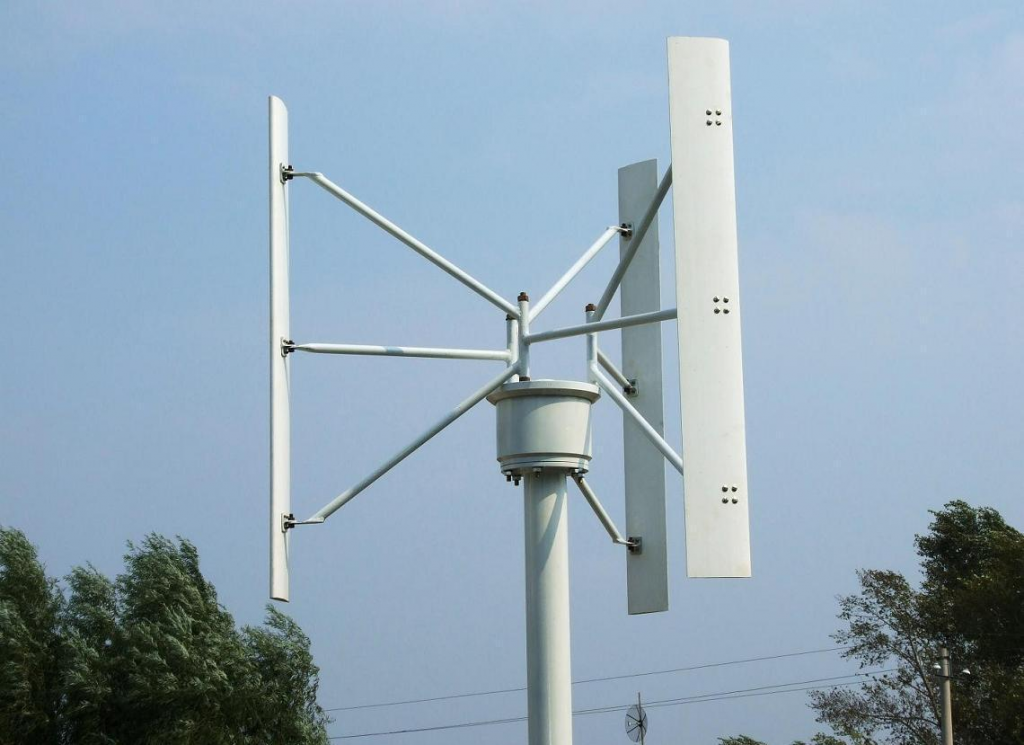

Для климата с затяжной зимой больше подойдут модели вертикального расположения ротора. Установить такое устройство можно на земле или на невысокой мачте. Кроме того, его можно напрямую включить в электросеть с нагревателем и бойлером. В этом случае можно попробовать обойтись без инвертора и аккумуляторных батарей. Чаще всего такую схему подключения можно реализовать собственноручно без привлечения сторонних организаций. Такой ветрогенератор может послужить для обеспечения тепла.

Следует также решить некоторые проблемы, которые связаны с эксплуатацией ветряка:

во-первых, наличие шума. Это вряд ли обрадует ваших соседей, кроме того, инфразвук может быть некомфортным для слуха. Чтобы исключить эту особенность, устанавливают прибор как можно дальше от жилых зданий; во-вторых, обязательное наличие заземления и защиты от молний, а также сигнальная система для авиации на самой высокой точке конструкции

Обратите внимание, что во время работы будет создаваться вибрация. Это значит, что мачта не должна контактировать с другими объектами; в третьих, сам генератор и другие части системы

Аккумуляторные батареи и инверторы требуют регулярного обслуживания и систематической замены. Мачту также необходимо красить, своевременно осматривать и ухаживать за ней; в-четвертых, существует вероятность повреждения при обледенении или сильном урагане.

Регулярный уход за ветрогенератором обеспечит вам долгую службу этого помощника

Что говорит закон?

Никаких законодательных нормативов, запрещающих использование ветрогенераторов, не существует. Во всяком случае, мощностью до 75 кВт. Такие устройства приравниваются к бытовым электроустановкам, на которые не требуется никаких разрешений. Установки, имеющие мощность более 75 кВт, считаются промышленными и должны пройти сертификацию, что существенно усложняет их использование.

Возможны проблемы иного характера. Например, в регионе может быть установлено ограничение по допустимой высоте мачты для ветряка. Есть подобные нормы для установки мачт вблизи аэродромов, линий электропередач, излучающих антенн радиостанций и т.д. Нарушение региональных правил может стать причиной судебного решения, запрещающего использование ветряка полностью или предписывающего привести состояние сооружения в установленную норму.

Налогообложение

Не менее частым вопросом является налогообложение ветрогенераторов. Здесь необходимо четко различать, с какой целью производится выработка электроэнергии. Если имеются продажи, то налог платить придется, но если установка используется для собственных нужд, то никакого налогообложения не предусмотрено, поскольку платы за ветер пока еще не ввели.

В таких случаях правильным решением станет игнорирование подобных претензий. Пусть подают в суд, где доказывают свою правоту, если это возможно

Для пользователя ветряка важно понимание, что он никаких нормативов не нарушает, пользование ресурсами в данном случае не требует лицензирования, так как ресурс неисчерпаемый. Если нет нареканий со стороны соседей, то все в порядке, использование ветрогенератора вполне законно

Изготовление и монтаж ветряка своими руками

Создать полноценно функционирующий ветрогенератор для частного дома своими руками нелегко. Каждая из частей конструкции должна выполнять свою определенную функцию. Ветряк способен преобразовывать вращательную энергию в электрическую. Если ваша система вырабатывает стабильный ток, то ее нужно подключать к аккумуляторам.

Пример изготовления турбины

Изготовление ротора вертикального ветрогенератора

Можно не применять батареи для аккумуляции энергии, но при их наличии работа будет стабильной. Обязательной частью является инвертор, который преобразует энергию в нужное напряжение 220В. Необходимо сделать небольшой флюгер с поворотным механизмом. Пропеллер крепят на мачту, потому что на высоте больше возможностей найти воздушные потоки. Опора должна быть надежной и выдерживать нагрузку от ветра.

Как соединять катушки статора

Схема многолопастного ротора

Необходимо найти и приобрести неодимовый генератор, который позволит снимать энергию ветра. Винт может быть как парусным, так и роторным. Чтобы собрать все и установить на опору, нужно сделать бетонное основание, которое будет надежно ее держать. Используя растяжки, нужно зафиксировать мачту в вертикальном положении.

Один из вариантов подготовки каркаса из шин к заливке бетона

Чтобы установка служила вам длительное время, нужно проводить техническое обслуживание и своевременно заменять износившиеся части.

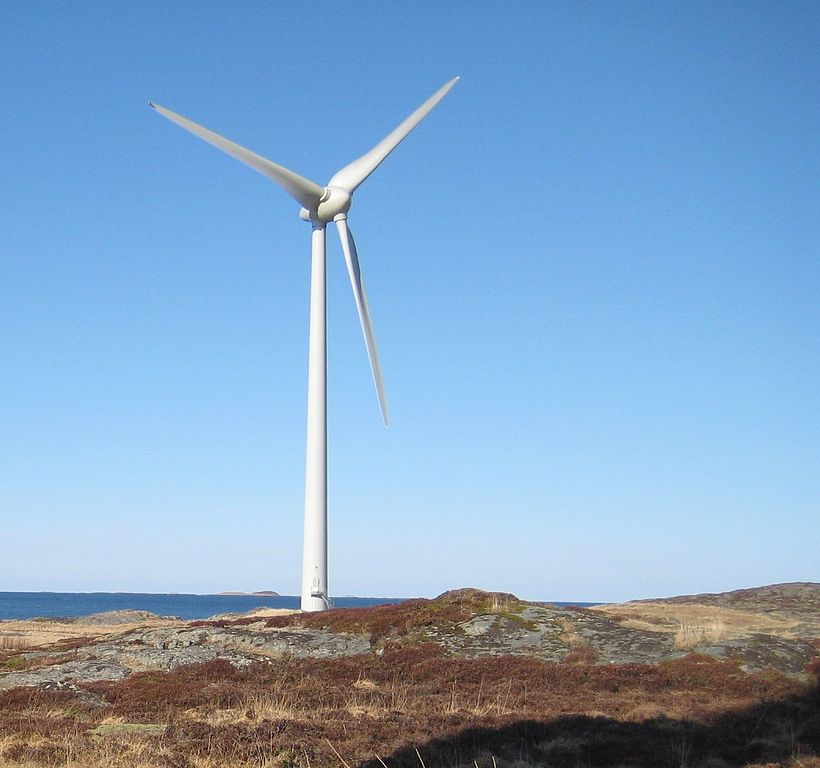

Ветрогенератор с трехлопастным горизонтальным ротором

3 VESDAS

Перед нами самый компактный ветрогенератор, способный аккумулировать до 400 ватт чистой энергии. Главное преимущество здесь — цена, но следует понимать, что в комплектацию входит только сам прибор и распределитель, защищающий сеть от нестабильных порывов ветра. Если вам нужно накопить энергию, а не использовать ее здесь и сейчас, придется докупить дополнительные батареи, которые также предлагает данный продавец с АлиЭкспресс.

Аппарат не вертикальный, но с фланцевым соединением. Его легко установить и также легко снять в случае необходимости. Выходная мощность 24 вольта, что является большой редкостью для генераторов в такой ценовой категории. Также к преимуществам отнесем низкий уровень шума, установившийся на отметке менее 20 децибел. Практически бесшумный аппарат. Даже если у вас частный дом, его не придется ставить на большом удалении и тянуть дорогостоящие кабели. Кстати, отзывы на АлиЭкспресс о товаре исключительно положительные.

Оптимальное расположение ветряков

Мощность ветрогенератора зависит не только от параметров турбины.

Географическое положение. Наиболее выгодное место расположения ветроустановок – местность с сильными ветрами. Оптимальны места, где присутствуют регулярные, сильные порывы ветра, обеспечивающие высокую эффективность ветряка. Наиболее благоприятные условия преобладают в регионах, где много ветреных дней.
Преобладающее направление ветров
Если, например, большинство ветров дуют с запада, нужно обратить особое внимание на западное направление. В данном случае небольшие электростанции, построенные с западной стороны здания, сработают намного эффективнее, чем турбины, расположенные на восточной стороне. Форма близлежащей территории влияет на эффективность турбин
Чем меньше препятствий, тем лучше условия работы. Любые «препятствия» создают ветровую турбулентность, что вредит работе ветряка

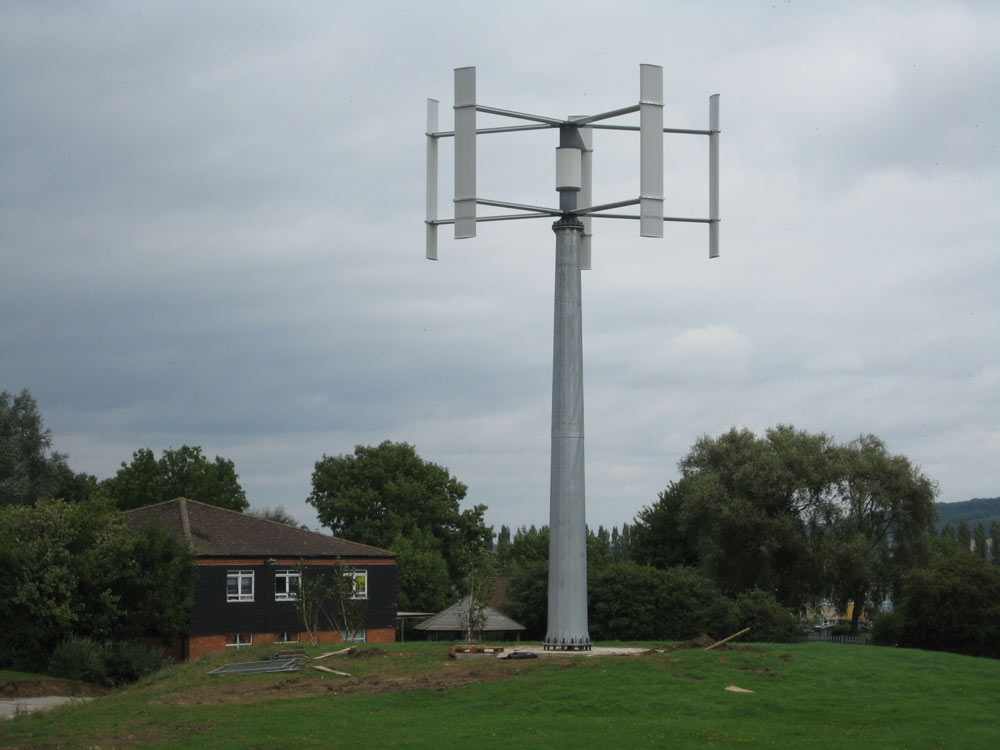

Важно правильно расположить домашние ветрогенераторы на участке

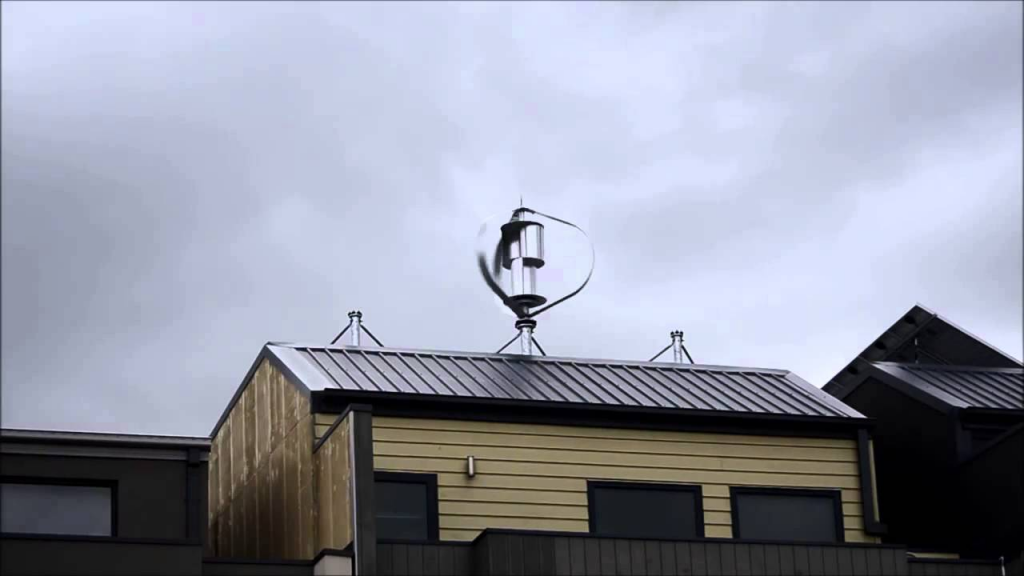

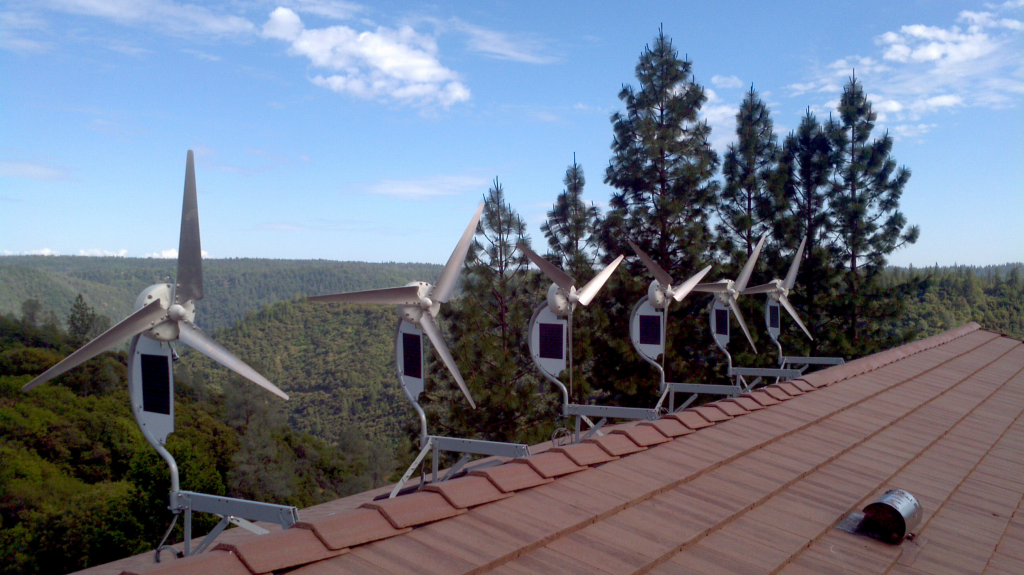

Ветровые турбины нужно размещать выше поверхности крыши. Обычно их устанавливают:

  • непосредственно на крыше;
  • на мачте длиной 12 метров.

Единственное исключение – небольшие ветряные электростанции, расположенные на холме, расположенном на некотором расстоянии от дома. Пространство не должно быть закрыто деревьями, другими зданиями.

При определении оптимального расположения ветряка на заднем дворе, нужно учитывать здания, естественные препятствия, расположенные за пределами участка.

Где купить

Наиболее правильный вариант приобретения сложных технических устройств, это представительства компаний производителей. В этом случае потребителю будут даны советы по монтажу и эксплуатации установок, оказана техническая и информационная поддержка при эксплуатации, а также выполнен гарантийный и после гарантийный ремонт, в случае такой необходимости.

Можно приобрести ветровые установки и в специализированных компаниях, занимающихся продажей подобных устройств. Здесь также могут оказать помощь и содействие как на стадии монтажа, так и при дальнейшей эксплуатации оборудования.
Покупать у непроверенных продавцов и через интернет, сложную технику и оборудование – не стоит, это опасно финансовыми тратами и потраченным временем.

Выгодно ли это?

Прежде чем потратить значительные финансовые средства на приобретение ветровой установки, любой человек хочет убедиться, выгодно ли это.

Для начала необходимо:

Определиться, в качестве какого источника электроснабжения будет выступать ветровой генератор.

Это может быть:

  1. Основной источник электрической энергии.В этом случае, все потребители подключаются к устанавливаемому устройству и их электроснабжение полностью зависит от работы ветрового генератора.
  2. Дополнительный источник.

В этом случае, может быть два варианта:

  1. При электроснабжении потребителей от традиционных сетей электроснабжения, к ветровой установке подключена часть мощностей или она включается на определенное время. При использовании подобным образом, достигается снижение затрат на оплату счетов, за потребленную электрическую энергию, от энергоснабжающих организаций;
  2. При использовании прочих альтернативных источников электрической энергии (солнечные панели, гидравлические турбины и т.д.), ветровые установки являются частью системы электроснабжения.

Изучить достоинства и недостатки ветровых генераторов, которыми являются:

К плюсам использования подобных устройств относятся:

  1. Энергия ветра – это неисчерпаемый и возобновляемый источник энергии;
  2. Экономичность установок. После первоначальных затрат на приобретение и монтаж, в последующем не приходится платить за потребляемую электрическую энергию;
  3. Энергия ветра — экологически «чистый» источник энергии;
  4. Несложная конструкция установок, позволяет самостоятельно выполнить монтаж и осуществлять техническое обслуживание в дальнейшем.

К минусам использования относятся:

  1. Зависимость производительности установок от погодных условий и наличия ветровых поток в регионе расположения агрегатов;
  2. Создание шума и различных помех (радио, связь, телевидение) в процессе работы установок;
  3. Вывод земельных участков, на которых монтируются генераторы, из активного пользования.
  • Изучить ветровой потенциал региона, где планируется сооружение ветрового генератора.
    Для этого можно обратиться в метеослужбу региона или воспользоваться информацией в сети интернет.
  • Выбрать тип, марку и производителя оборудования.

При выборе устройств основными критериями будут:

  1. КПД установок;
  2. Стоимость комплекта оборудования.

Когда сделаны необходимые подсчеты, выбран вариант электроснабжения, изучен ветровой потенциал и ассортимент предлагаемого оборудования, каждый делает вывод индивидуально, выгодно использовать ветряк, или нет.

Конструкция и принцип работы ветротурбин

Ветровые генераторы представляют собой спецустройства, которые трансформируют кинетическую энергию ветра в электрическую. Это независимые источники электроэнергии, которые отлично подходят для установки в частных жилых домах, на небольших и средних фермерских хозяйствах, производственных базах.

Конструкция стандартной мини-электростанции для бытового использования включает такие функциональные элементы:

  1. Лопасти аэродинамической формы для улавливания ветра.
  2. Генератор для продуцирования переменного тока.
  3. Контроллер для автоматического управления ветряной станцией. Позволяет регулировать подзарядку аккумуляторов, распределяет потоки энергии между устройствами.
  4. Накопитель. Специальные аккумуляторные батареи для накопления сгенерированного электричества.
  5. Инвертор для приведения параметров вырабатываемой энергии к сетевым стандартам.
  6. Мачта, приподнимающая лопасти на определённую высоту над уровнем земли.

Мачты бывают разными: свободностоящие без растяжек, жёстко зафиксированные и поворотные на растяжках. Последние могут опускаться и подниматься для обслуживания, а также проведения ремонтно-восстановительных работ.


Под воздействием ветра лопасти, насаженные на генераторный вал, начинают вращаться, способствуя запуску ротора. В результате происходит преобразование кинетической энергии воздушных потоков в механическую, а потом и в электрическую энергию. Так выглядит сильно упрощённая схема работы ветряка

В действительности энергия от ветряной электростанции напрямую к потребителю не поступает. В системе обязательно должны быть подключены специальные приборы для преобразования электротока.

В цепи после генератора размещается контроллер. Он конвертирует переменный ток в постоянный. В таком виде электричество аккумулируется и сохраняется в батареях, а потом от них через инвертор, который трансформирует постоянный ток в переменный, энергия подаётся в частную электросеть.

Такая схема даёт возможность сгладить нестабильность напряжения, а также накапливать энергию в периоды полного отсутствия потребления. А это, в свою очередь, позволяет задействовать ветряные генераторы меньшей мощности, чем суммарная мощность бытовых электроприборов.


В ходе конвертации электротока по схеме переменный-постоянный-переменный происходят определённые потери энергии, которые составляют примерно 20%

Вместе с автономной ветряной станцией можно устанавливать и солнечные модули, и топливные генераторы.

В составе современных ветряных станций используются различные конструкции роторов – вращающихся частей. Они имеют свои преимущества и недостатки, разную эффективность и функциональные возможности. В настоящее время существует много разработок автономных систем, способных взаимодействовать с ветрами разной скорости и силы.

Какой ветряк лучше: горизонтальный или вертикальный?

ВЭУ разделяются на типы по направлению оси вращения — горизонтальные и вертикальные. Горизонтальные (крыльчатые) располагают вертикальными лопастями, которые крепятся к мачте на горизонтальной оси. Такие ветрогенераторы занимают около 90% рынка; их легко отыскать в любом каталоге. Популярность крыльчатых ветряков обуславливается их высоким КПД, простым управлением, высокой устойчивостью к ураганам и демократичной стоимостью. Их можно устанавливать на любой высоте и не бояться поломки даже во время шторма.

Вертикальные ветряки (карусельчатые) получили свое название из-за вертикальной оси вращения ротора. Они отличаются легким монтажом и стабильной работой даже при малом ветре. Карусельчатые ветрогенераторы малошумны и компактны, из-за чего их часто устанавливают для домашнего использования. Минус таких ВЭУ — меньшая эффективность (в сравнении с крыльчатыми). Вертикальный ветряк нельзя поставить на высокой мачте из-за особенностей конструкции, поэтому они хорошо работают только в ветреной местности.

Горизонтальные ВЭУ более эффективны: половина работы их лопастей происходит за счет сопротивления противоположному движению ветра. Вертикальные же ветрогенераторы из-за смены направления ветра теряют свою мощность. Горизонтальные требуют меньше места и меньших затрат, они эффективны и мощны. Низкий уровень шума делает вертикальные ВЭУ привлекательным приобретением, однако они будут целесообразной покупкой только для тех домов, которые не требуют большого количества электроэнергии и располагают накопительными аккумуляторами на случай безветренной погоды.

Для малых нужд целесообразно купить мини ветрогенератор. Эти устройства располагают мощностью до 1 кВт и используются для автономного питания системы подачи воды, небольших сельскохозяйственных ферм и снижения нагрузки на общую сеть. Такие ВЭУ часто используют на дачах для питания кухонных приборов: мини-плит, микроволновок, чайников, светильников.

У ветрогенераторов есть и свои важные условия эксплуатации и ограничения:

-Ветрогенераторы можно устанавливать только в местах с устойчивыми сильными ветрами. Любая преграда,будь то деревья, здания или особенности рельефа, могут снизить количество ветра или сделать его доступность сезонной.Нельзя заранее предполагать, что в любом месте возможна установкаветрогенератора.Предварительно следует провести оценку средней скорости ветра на протяжении длительных периодов. Желательно проводить такую оценку и для зимнего и для летнего сезонов.

– Необходимость профилактического обслуживания.Не реже чем раз в годветрогенераторследует снимать, разбирать, проверять контакты, проводить замену смазки.Такжеветрогенераторможет быть подвергнут внешним механическим воздействиям.При правильной эксплуатации качественный ветрогенератор может служить десятилетиями.

– Установкаветрогенератораявляется трудоемкой.В отличие от солнечных панелей, которые можно устанавливать практически произвольно на любых поверхностях, ветрогенератор всегда размещается на прочной высокой мачте.Это требует проведения строительных работ и специальной техники для подъема и закрепления тяжелого ветрогенераторана мачте.

Существуют большое количество производителейветрогенераторов. Наиболее надежными являются европейскиеветрогенераторы. В Китае также есть сопоставимые по качеству производства со значительно более низкими ценами на продукцию.Не так давно и в России научились производить качественные ветровые генераторы.Мощностьветрогенераторавеличина относительная.Она непостоянна и зависит от скорости ветра.Для большинстваветрогенераторовноминальная мощность считается от скорости 8 м/с – это довольно сильный ветер.Это означает, чтоветрогенератормощностью 1 кВт будет давать 1 кВт энергии при скорости ветра 8 м/с.

При слабом ветре мощность будет меньше, а при сильном ветре – больше. Обычно ветрогенераторы при сильных ветрах (до 15 м/с) могут давать мощность в полтора или даже два раза больше чем номинальная. Иногда производители хитрят и указывают мощность исходя из скорости ветра 12 или даже 14 м/с.Но это очень сильный ветер, который бывает крайне редко.И потребитель потом удивляется, что по описанию мощный ветрогенератор дает мизерное количество энергии. Чтобы этого избежать, всегда нужно запрашивать кривую мощностиветрогенератораи уточнять штатную скорость ветра.Для сравнения у солнечных фотоэлектрических панелей мощность наоборот рассчитывается по максимально возможной – при прямых лучах солнца. Поэтому мощность солнечных панелей даже называют Ватт-пик, поскольку это пиковая (максимальная) мощность.Это рационально, потому что максимальная мощность усолнечных панелейможет быть хоть каждый день в ясную погоду. А вот у ветрогенераторов максимальная мощность может регистрироваться раз или два в год. Поэтому производительность ветрогенераторов сопоставляют со скоростями ветра более обычными в районе установки.Обычно рентабельной является установка со средней скоростью ветра 4-5 м/с для малыхветрогенераторов(до 2 кВт) и 5-6 м/с для средних и большихветрогенераторов(от 5 кВт и более).Во многих местах скорость ветра может быть достаточной для эффективной работы только зимой, а летом ветрогенератор выдает 10-20% мощности.Это допустимо для гибридных систем и в случаях использованияветрогенераторовдля отопления.           Различные ветряные системыНе рекомендуется установка чисто ветряной системы. Не бывает мест, где ветер дует постоянно. Поэтому в качестве резервного источника питаниялучше использовать солнечные панели.Мощностьсолнечных панелейв таких системах обычно составляет 30% от мощности ветрогенератора. Использование солнечных панелей повышает стабильность выработки электичества и увеличивает надежность системы. Также дополнительная ежедневная солнечная зарядка аккумуляторов системы продлевает срок их службы на 20-30%.Каждаяветро-солнечная система автономного электроснабжениявключает в себя:ветрогенератор, солнечные панели, контроллер заряда, инвертер и аккумуляторы. Мощность каждого компонента рассчитывается в зависимости от нужд потребителя. Срок службы ветрогенератора 15-25 лет, солнечных панелей 30-40 лет, контроллера и инвертора 5-10 лет, аккумуляторов в зависимости от типа и характера использования – 4-30 лет.

   Различные варианты ветрогенераторов находятся в каталоге ЗДЕСЬ

Мы находимся в г.Анапа
, станица Гостагаевская, ул.Новороссийская, дом 100

Телефон: 8-918-478-06-86

8-918-484-53-89
,

работаем с 9-00 до 18-00 без выходных.

эл.почта: azbuka68@mail.ru
.

Бытовые ветряки – виды

Генерация электричества на основе неисчерпаемых ресурсов предполагает использование фотогальванических панелей, ветровых или водяных турбин. Эффективные устройства – бытовые ветряные генераторы энергии. Отличительная особенность современных ветрогенераторов – бесшумная, эффективная работа с ветром, дующим со скоростью 2 м/с, что увеличивает возможности их использования.

Станции, устанавливаемые для индивидуальных домашних нужд, имеют мощность от 100 Вт до 5 кВт. Мощность подбирают к индивидуальным потребностям. Существуют ветряные мельницы, которые поддерживают только водяное отопление, и крупные модели для производства и продажи электроэнергии.

Бытовые ветряные мельницы делят на 2 типа:

  1. с горизонтальной осью вращения;
  2. вертикальные.

Ветряки с горизонтальной осью вращения

Наиболее распространенные системы. Недостаток устройства – необходимость расположения пропеллера по отношению к направлению ветра.

Ветрогенератор с горизонтальной осью вращения, фото

Вертикальные ветрогенераторы

Главные преимущества вертикальных устройств:

  1. работают независимо от направления ветра, можно разместить прямо на зданиях, что устраняет необходимость установки мачты;
  2. простая структура, что делает ветряки менее аварийными;
  3. тихая работа даже на максимальной скорости.

Ветрогенератор с вертикальной осью вращения, фото

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
