Виды водонагревателей
Выбирать колонку или бойлер следует исходя из потребности в горячей воде, наличия соответствующих коммуникаций. Промышленность выпускает модификации различающиеся:
- по источнику нагрева: электрические, газовые, косвенного нагрева и другие;
- по принципу подачи воды: проточные, накопительные, наливные;
- по месту установки: напольные, настенные;
- по ориентации в пространстве: вертикальные, горизонтальные.
Нагрев и способ подачи воды
Производители предлагают различные виды водонагревателей, рассчитанные на газовый и электрический подогрев.
Без проблем выдерживают напряжение сети многоэтажки с электрическими бытовыми плитами. В таких домах изначально предусмотрен большой расход энергии.
Для установки газового водонагревателя необходимо наличие любого вида газа. Современные модели работают не только от центральной газовой системы, но и от бытового сжиженного газа. Наиболее часто предлагают проточные газовые колонки.
Размещение
Выпускаемые типы водонагревателей делятся на напольные и настенные.
Модификации напольного типа устанавливают в помещениях с большой площадью.
Небольшое настенное оборудование подойдет для квартиры или частного дома с ограниченным пространством. Подбор модели делают с учетом нагрузки на поверхность. Емкости с баком объемом более 50 литров, требуют специального усиления стены.
Мощные электрические водонагреватели для дома бывают напольного типа. Газовые колонки помещаются на стене. Бойлеры способны нагреть большое количество воды, это вариант для потребителя с большим расходом горячей воды.
Вертикальные или горизонтальные
По ориентации в пространстве водонагреватели бывают вертикальные и горизонтальные. Выбор зависит от того, где вы планируете свободным пространством дома
Например, горизонтальный водонагреватель на стене под потолком практически не займет важного пространства
А вот проточные
Рейтинг лучших производителей накопительных водонагревателей
Мы подобрали для вас несколько моделей водонагревательных баков в разных ценовых сегментах.
Бюджетные модели
| Модель | Характеристики |
| Ariston PRO 10 R/3 Хорошо подходит для мытья рук и посуды. Плюсы:
Минусы:
| |
| ATLANTIC O`PRO EGO 50 Недорогой бак в пределах 100 долларов с емкостью в 50 литров. Плюсы:
Недостатки:
| |
| ARISTON JUNIOR NTS 50 Бак мощностью 1,5 кВт и 50 литров объёмов, итальянский бренд, собран в России. Хорошая модель за нормальную цену. Плюсы:
Недостатки: трубы подвода воды со временем ржавеют. |
Модели средней ценовой категории
| Модель | Характеристики |
| ELECTROLUX EWH 50 Centurio IQ Стоимость в пределах 200 долларов с электронным управлением и парой ТЭНов. Плюсы:
Недостатки: иногда встречаются отзывы о некачественной сборке, возможно, это единичные случаи, проверяйте всё перед покупкой. | |
| GORENJE GBFU 100 E Бак на 100 литров с 2 ТЭНами по 1 кВт, стоимостью около 200 долларов. Плюсы:
Недостатки: не обнаружено. | |
| BOSCH Tronic 8000 T ES 035 5 1200W Небольшой бак объёмом 35 литров и мощностью 1,2 кВт. Плюсы:
Недостатки:
|
Модели класса «Премиум»
| Модель | Характеристики |
| ATLANTIC Vertigo Steatite 100 MP 080 F220-2-EC Бойлер стоимостью более 300 долларов, с функцией быстрого нагрева и общей мощностью 2250 кВт. Плюсы:
Недостатки:
| |
| GORENJE OGB 120 SM Стильный бак с сенсорным управлением, объемом 120 л и мощностью 2 кВт. Плюсы:
Недостатки:
| |
| Ariston ABS VLS EVO PW 100 D Красивый бак на 100 литров прямоугольной формы. Плюсы:
Недостатки: открытые ТЭНы. |
Газовый водонагреватель проточного типа
Данный тип проточного водонагревателя у нас больше известен как газовая колонка. Как уже было сказано, установка такого оборудования требует согласования с газовыми службами, а также нуждается в наличии дымохода. Существует два способа зажигания газовой горелки:
1. Зажигание с помощью фитиля. Такая колонка имеет небольшой газовый фитиль, который поджигается единожды, к примеру, утром и горит в течение всего дня.
Именно от фитиля происходит возгорание газовой горелки при открытии водоразборного крана. Такая система зажигания стоит дешевле, но характеризуется неэффективным использованием газа.
2. Пьезоэлектрический. Похожий принцип часто применяют в зажигалках для кухонной плиты. Данная система работает от батареек, искра подается автоматически при открытии крана.
Недорогие модели газовых «проточников» имеют гидравлическое управление. Это означает, что поток воды просто включает газовую горелку, не корректируя ее мощность.
В более дорогих моделях устанавливается «умная» электроника, которая анализирует мощность потока воды, температуру на входе в устройство и на выходе из него.
В соответствии с полученными данными происходит управление клапаном на горелке, благодаря чему агрегат всегда работает в оптимальном режиме.
Это делается во избежание отравления угарным газом.
Как работают проточные водонагреватели
В конструкции такого устройства предусмотрено:
- нагревающий элемент (электрический либо газовый);
- входная и выходная трубка;
- система регулировки подачи воды;
- корпус.
Такие нагреватели бывают газовыми и электрическими, они не имеют установленного объема, но и нагреть воду до очень высокой температуры тоже не в состоянии.
Отличительные особенности электронагревателей
Проточные электрические водонагреватели бывают двух видов – безнапорные и напорные модели. Первый вариант устанавливается на одной заборной точке. В конструкции предусмотрен кран, возможно дополнительная насадка для душа. Напор жидкости в них соответствует атмосферному давлению. Напорные модели более мощные, они могут подавать горячую воду одновременно на несколько водозаборных точек. Напор в них соответствует давлению в системе водопровода.
Главная особенность приборов открытого типа заключается в том, что они потребляют на 20% больше электроэнергии, но при этом эффективнее подогревают воду. При установке такой системы рекомендуется на подачу воды ставить фильтры.
Для обеспечения безопасности эксплуатации в современных устройствах производители устанавливают датчики контроля температуры и силы потока. В случае необходимости они отключают питание нагревателя. Так же, на большинстве моделей подогрев воды регулируется краном – при уменьшении напора увеличивается температура и наоборот. Однако встречается и программируемые устройства.
Отличительные особенности газовых колонок
Несмотря на то, что электрические водонагреватели имеют большую популярность, газовые колонки остаются все также востребованными на рынке. В них холодная вода проходит по змеевику, который нагревается открытым пламенем газовой горелки. Однако, установка такого оборудования более сложная. В газовой службе нужно получить разрешение на монтаж, в помещении должна быть установлена хорошая вентиляция и дымоотвод для вывода продуктов сгорания. К тому же необходимо обеспечить стабильный напор воды – при давлении ниже 0.25 атмосфер колонка не включится.
Принцип работы газовой колонки
Перед началом проведения монтажных работ, проект необходимо согласовать в специальных инстанциях. Он должен соответствовать нормативам СНиП 42-01-2002. Работы по установке должен проводить мастер с допуском к работе с газовым оборудованием.
Соответственно, газовую колонку получится установить только в домах, где предусмотрен монтаж такого оборудования. В остальных случаях рекомендуется использовать более безопасные и простые в установке электрические водонагреватели.
Достоинства и недостатки проточных нагревателей
Проточные нагреватели набирают все большую популярность среди населения. Это обусловлено большим количеством преимуществ, к ним относятся следующие:
- способность обеспечить неограниченным ресурсом горячей воды;
- не нужно тратить время на предварительный подогрев;
- компактные размеры позволяют спрятать устройство из виду, либо легко вписать в любой интерьер;
- отсутствует расход электроэнергии пока им не пользуются в отличие от бойлеров (о них читайте далее);
- моментально подогревают воду до 35-60 С (в зависимости от мощности моделей);
- стоимость их существенно меньше, чем у накопительных систем.
Главный недостаток проточных устройств – это слабый напор горячей воды (чаще относится к маломощным устройствам), для нормального подогрева жидкости требуется время. К тому же, электрические нагреватели очень требовательны к качеству проводки. Для их установки желательна отдельная мощная линия с выводом на отдельный автомат защиты.
Выбор электрического проточного водонагревателя по мощности
Какой бы тип электроводонагревателя вы не выбрали, необходимо правильно подобрать его мощность. Правильно, в данном случае, это так, чтобы он оправдал ваши ожидания. Проще всего ориентироваться на количество кранов, которые будут требовать одновременного снабжения горячей водой:
- Электрический проточный нагреватель мощностью до 8 кВт стабильно обеспечит горячей водой одну точку водоразбора. Если их в системе несколько, остальные должны быть выключены, иначе температура заметно снижается.
- При мощности от 8 кВт до 12 кВт стабильную температуру можно поддерживать уже в двух кранах.
- При мощности от 13 кВт можно подать горячую воду в три точки водоразбора.
Варианты комплектации индивидуальных электрических проточных воднагревателей
Такие мощности выдерживают далеко не все электросети. Часто суммарная выделенная мощность на дом или квартиру намного меньше. В таком случае стоит рассмотреть возможность установки менее мощных индивидуальных проточных водонагревателей или накопительного. Отличный вариант — газовая колонка, но он для тех, у кого есть возможность подключения к газовой магистрали.
Накопительный водонагреватель
Накопительный водонагреватель — это теплоизолированный бойлер в который установлен ТЭН. Нагреватель этого типа греет воду до температуры 75 градусов и сохраняет ее горячей до 3 – 4 суток.
Принцип действия накопительного водонагревателя
Накопительный водонагреватель состоит из цилиндрического теплоизолированного бака, ТЭНа, анода, входного / выходного патрубка, блока автоматики. Заполненный водонагреватель в зависимости от объема нагревается за несколько часов до нужной температуры, установленной на блоке автоматике. Подав холодную воду в водонагреватель, она вытесняет нагретую воду. При понижении температуры воды включается ТЭН.
Рис.3. Конструкция накопительного водонагревателя.
Наличие накопительного бака приводит к большим габаритам водонагревателя, что является недостатком. При недостатке места бак сложно установить, так чтобы он не мешал. Однако существуют модели плоской формы, а также горизонтального и вертикального расположения, напольного и настенного монтажа. Это позволяет располагать накопительный водонагреватель в маленьком помещении.

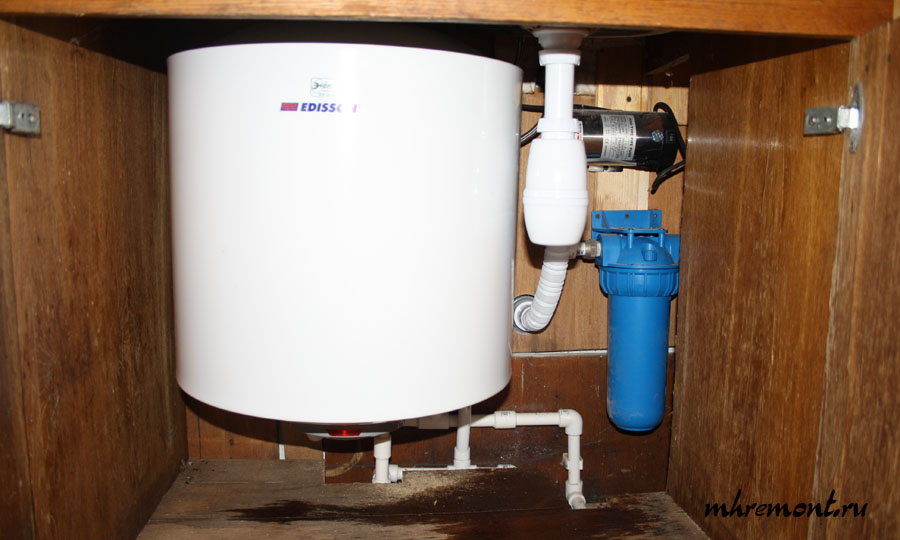

Рис.4. Установка накопительного водонагревателя емкостью 50 литров под мойку.
Установка накопительного водонагревателя
Накопительный водонагреватель устанавливается в систему водоснабжения. Один патрубок подключается к трубам холодного водопровода, второй к трубам горячего водопровода. Подключение может быть выполнено с помощью труб или гибкой подводкой. Таким образом создается автономный источник горячей воды в квартире или доме. Накопительный водонагреватель может обслуживать любое количество точек водоразбора.
Рис.5. Схема установки и подключения накопительного водонагревателя.
Советы по выбору накопительного водонагревателя
Основной характеристикой водонагревателя служит его объем. Выбор объема зависит от расхода горячей воды. Можно дать такие рекомендации. Для кухонной мойки достаточно водонагревателя объемом 10-15литров; для ванной, семья из 3 человек – 50 литров; 4-5 человек – 80-100 литров.
Другим критерием выбора является мощность ТЭНа. В отличие от проточного нагревателя мощность накопительного не превышает 2кВт, так что с электропроводкой проблем не будет. Существуют модели с двумя режимами нагрева 1 и 2 кВт, и с одним режимом 1,5 кВт.
Большая мощность ТЭНа влияет на скорость нагрева. Можно дать совет: если бак большего объема чем рекомендован, то целесообразно выбирать модель с одним ТЭНом, т.к. полностью он опустошаться не будет, и время нагрева не критично. Если бак малого объема, то желательно иметь мощный ТЭН для быстрого нагрева бака.
Последнее на что следует обратить внимание — это тип регулировки. Существует механическая и электронная регулировка
Принципиально они ничем не отличаются все дело в эргономике. Электронная регулировка имеет цифровую индикацию температуры, механическая стрелочную и т.д. На мой взгляд выбор это больше относится к внешнему виду нагревателя, чем к техническим критериям выбора.
Что нужно знать о видах проточных нагревателей
Хотя производители предлагают большой выбор водонагревателей проточного типа, по типу установки и особенностям функционирования их можно разделить на две большие группы: напорные и безнапорные.
Напорные модели монтируются в стояк водопровода, они предназначены для одновременного обеспечения горячей водой нескольких точек потребления.
Проточные водонагреватели напорного типа подключают непосредственно к системе водоснабжения дома или квартиры. Они могут обслуживать сразу несколько точек потребления горячей воды
Устройство снабжено входом для холодной воды и выходом для горячей, с которого по трубам вода поступает к местам потребления.
Таким образом, если с помощью проточного нагревателя предполагается обеспечить горячей водой всю квартиру или весь дом, имеет смысл остановить выбор именно на напорном водонагревателе.
Безнапорные проточные водонагреватели обычно отличаются малой мощностью, умеренной ценой и высокой популярностью. Устройство снабжено специальными насадками, например, лейкой для душа
Безнапорные устройства используют в тех случаях, когда в горячем водоснабжении нуждается только одна конкретная точка потребления. Обычно это душевая кабинка или ванна, раковина на кухне и т.п.
Устройство устанавливают в непосредственной близости от точки потребления горячей воды, холодная вода поступает через входной патрубок, а горячая подается через специальную насадку, например,через лейку для душа. Нагреватели этого типа – популярный выбор для летней дачи.
Устройство проточного водонагревателя
Проточный водонагреватель состоит из корпуса, нагревательных элементов, как правило, состоящих из нескольких ступеней, регулятора температуры, датчика потока и автоматики безопасности.Схема проточного водонагревателя показана на рисунке ниже:
Цифрами на рисунке обозначено:1 – подвод холодной воды; 2 –выход горячей воды; 3 –электронный блок управления; 4 –нагревательные элементы; 5 – пульт дистанционного управления (опционально).Вода, попадая из водопровода в водонагреватель ,сначала проходит через блок управления, который в зависимости от расхода воды включает нужное количество нагревательных элементов или отключает их полностью при отсутствии воды в нагревателе.С помощью ручек управления (или пульта у более продвинутых моделей) можно задать требуемую температуру воды на выходе из водонагревателя.
Электрические бытовые водонагреватели
Выпускаются в двух вариантах
Напорный принцип работы и безнапорные. В чем заключается разница?
| Напорный | Безнапорный |
| Накопитель малого объема, с входом и выходом, работающий под давлением водоснабжения. В состоянии подавать горячую воду одновременно в несколько кранов (кухня, ванна, умывальник и т.п.). В конструкции не предусмотрены насадки. Выпускаются однофазные и трехфазные. | Давление в пределах атмосферного, по причине крана монтированного на входе. Подача воды в малом количестве. Прибор предназначен для временного использования (отключении горячего водоснабжения, для оборудования душа на даче). В своем большинстве имеет душевую насадку. Не нуждается в монтаже новой проводки. |
Система работы водонагревателя напорного
Водонагреватели, потребляющие до 8 кВт, выдают воду до 40-50 градусов. Чего более чем достаточно, что бы принять душ и помыть посуду. Такие системы нагрева можно подключать к обычной розетке 220 В.
При необходимости большого количества горячей воды, подойдут устройства мощностью от 20 кВт.
Определение мощности
Формула расчета
Выяснить, какой мощностью обладает прибор, поможет формула:
P=Q*(t1—t2)*0.073, где:
- Р (Вт) – мощность Q(л/мин) — поток горячей воды
- T1-температура горячей воды
- T2 – температура воды в водопроводе
- 0,073- коэффициент поправки.
Таблица
Чтобы понять, сколько воды надо, воспользуйтесь таблицей:
Количество человек | Количество человек потребляющих воду друг за другом | Количество точек | Объем воды литры | |
| минимальный | нормальный | |||
| 1 | — | 1 | 10 | 30 |
| 1 | 1 | 2 | 30 | 50 |
| 2 | 1 | 2 | 30 | 50 |
| 2 | 2 | 2 | 50 | 80 |
| 3 | 3 | 3 | 80 | 100 |
| 4 | 4 | 4 | 100 | 120 |
| 5 | 5 | 4 | 120 | 150 |
Производительность водонагревателя
Важный показатель – это производительность водонагревателя.
Она всегда указана в техпаспорте.
Пример: от 2 до 6 л/мин. 6литров будут нагреваться за 20 секунд.
Чем выше мощность, тем быстрее нагревается вода.
Типы управления водонагревателей
Гидравлическое (механическое)
Выглядит как ручной переключатель, обычно установлено в бюджетных моделях. Система регулировке находится в доступном месте. При изменении положения кнопки (рычага) приводится в действие шток, от его положения зависит напор и температура воды.
Недостаток данной модели в том, что отсутствует стабильный режим. При слабом напоре, может просто не работать.
Электронное управление
Позволяет контролировать температуру нагрева. Система управления устроена так, что реагирует на малейшие изменения давления и температуры, в результате работает в установленном режиме.
Данный вид управления позволяет подобрать нужные параметры, что положительно сказывается на потреблении электроэнергии.
Как выбрать?
Механическое управление применяется для обслуживания одной точки.
Электронное управление идеально подходит для нескольких точек.
Так же выпускаются водонагреватели без систем управления.
Чем выше стоимость модели, тем больше дополнительных функций.
Средний класс обычно содержит
- Защиту от перегрева
- Регулировка температурного режима
- Индикатор вкл. и нагрева
- Обратный клапан
- Защиту от накипи и жесткой воды
У дорогих моделей встречаются такие функции, как
- Работа от солнечных батарей
- Защита от детей
- Несколько программ контрастного душа
Бойлеры косвенного нагрева
Выбирая водонагреватель для частного дома, следует обратить внимание на бойлеры косвенного нагрева. Эти накопительные водонагреватели встраиваются в индивидуальную систему отопления и используют воду из котла в качестве источника нагрева
Для работы вне отопительного сезона некоторые модели комплектуются электрическими нагревателями. Преимуществом этих бойлеров является отсутствие дополнительных расходов энергии во время отопительного сезона. К главным недостаткам можно отнести цену (от 14 тысяч рублей за простые модели и от 19 за модели со встроенным ТЭНом) и невозможность использовать в квартирах с центральным отоплением.
Различные способы нагрева воды
При устройстве системы обогрева воды количество необходимого тепла будет зависеть от объема бассейна. Тепло в наше время бесплатным не бывает. Любая попытка нагреть воду в бассейне на даче потребует определенных материальных затрат на топливо или электроэнергию.
Все известные и применяемые способы можно разделить на две группы:
- временные устройства;
- стационарные конструкции.
К временным устройствам можно отнести различные конструкции и способы, изготовленные из имеющихся в наличии материалов для одноразового или периодического нагрева бассейна. По окончании сезона купания они обычно демонтируются.
В качестве примера можно привести подогрев бассейна с использованием обычной металлической тачки. В нее загружаются дрова, разжигаются, тачка опускается в бассейн. Если глубина бассейна больше высоты тачки, можно придать ей необходимую плавучесть при помощи поплавков из пластиковых бутылок. Таким способом можно нагреть бассейн небольшого размера.
К стационарным конструкциям можно отнести:
- тепловой насос;
- водяные теплообменники;
- солнечные батареи;
- накопительные или проточные электрообогреватели.
Такие устройства устанавливаются в системе циркуляции воды и используются по прямому назначению в течение всего периода эксплуатации.
Тепловой насос своими руками изготовить довольно сложно. Промышленное изделие стоит очень дорого. Качественную установку и наладочные работы могут выполнить только специалисты. По этим причинам тепловой насос используется довольно редко, в основном для зон отдыха коттеджей VIP-класса.
Проточно-накопительные
Это уникальные модели, которые могут работать в двух режимах. Если в баке есть теплая вода, нагрев не включается, как только она закончилась, а расход воды еще идет, включается проточный водонагреватель. Идея замечательная, но оборудование получается дорогое (два водонагревателя в одном корпусе) так что выбор пока совсем небольшой.
General Hydraulic Santarini Star over на 15 литров. Потребляемая мощность в обоих режимах — 2 кВт. Видимо, греть он может очень тонкую струйку воды, да и то в теплое время года. Цена такого дива 120$.
- Stiebel SHD S. Есть два варианта — емкостью 30 и 100 литров. В режиме накопительного водонагревателя энергопотребление 3,5 кВт, в проточном — 21 кВт. Диапазон температур — от 32 до 75°C. Цена 1800$.
- Thermex Edisson Light 30MS. Проточно-накопительный водонагреватель емкостью 30 литров. Потребляемая мощность в любом режиме — 2,5 кВт. Время нагрева воды — 30 мин, 140$.
Как видите, не слишком много моделей, выбрать электрический водонагреватель проточно-накопительного типа, в общем-то, не из чего. Но, все-таки, они есть. Правда, отзывов найти не удалось, так что рекомендовать их к покупке сложно, хотя идея хорошая.
Газовые колонки
Схема устройства газового водонагревателя.
Все проточные газовые водонагреватели имеют одинаковую конструкцию, основными элементами которой являются горелка, служащая для нагревания воды, и автоматика, обеспечивающая безопасную работу. Главным показателем, характеризующим газовые колонки, является мощность (как и для электрических приборов).
Чем выше мощность агрегата, тем большей производительностью он обладает. Например, при нагреве холодной воды с 10°С до 35°С газовый водонагреватель мощностью 17,4 кВт способен обеспечить 10 л горячей жидкости в минуту, а колонка, чья мощность составляет 27,8 кВт, при аналогичных условиях позволяет получить 16 л нагретой воды в минуту. Более подробно зависимость скорости нагрева и объема воды от мощности колонки приведена в следующей таблице:
| Мощность, кВт | Расход жидкости при нагреве на 25°С | Расход жидкости при нагреве на 50°С |
| 19 | до 5 л/мин | до 11,5 л/мин |
| 24 | до 7 л/мин | до 14 л/мин |
| 28 | до 8 л/мин | до 16 л/мин |
В связи с этим газовые колонки делятся на 3 группы:
- невысокой мощности (17-19 кВт);
- средней мощности (22-24 кВт);
- высокой мощности (28-30 кВт).
https://youtube.com/watch?v=i-JyENwJqd8
Типы газовых проточных водонагревателей
Схема подключения проточного водонагревателя.
Существует 3 типа газовых колонок, различающихся по типу включения:
- с электрическим розжигом;
- с пьезорозжигом;
- с генератором.
Достоинство первых в том, что они запускаются автоматически при открывании крана, отвечающего за подачу горячей воды. Кроме того, водонагреватель с электророзжигом экономичнее, поскольку в нем нет постоянно горящего запальника. Запуск колонок с пьезорозжигом осуществляется вручную посредством нажатия специальной кнопки.
В дальнейшем при отключении колонки в ней сохраняется горящий фитиль (запальник), обеспечивающий все последующие розжиги горелки. А в газовых приборах с генератором, к примеру, производства фирмы Vaillant, электрический ток для запала горелки производит турбина, которая приводится в движение водяным потоком. Подобный принцип действия позволяет оборудованию работать без батареек и электросети.
Выбор наиболее оптимальной модели водонагревателя должен осуществляться и с учетом типа его горелки
При этом целесообразно обратить особое внимание на проточные газовые аппараты, оснащенные модуляционной горелкой. Подобные модели обеспечивают постоянство температуры жидкости на выходе из колонки независимо от скачков температуры входящей в нагревательную систему воды
Все современные модели газовых колонок оборудованы системой контроля пламени: прибор автоматически отключается при отсутствии огня, что обеспечивает предотвращение утечки и возможного взрыва газа. Однако перед покупкой газового водонагревателя рекомендуется выяснить, адаптирован ли он к давлению газа в отечественных сетях.
Заключение
Множество остальных брендов и наименований следует отдельно проверять. В числе популярных встречаются именитые производители, к примеру, Bosh или Gorenje, Zanussi, однако их решения зачастую дороже и имеют слабую сервисную поддержку во многих регионах страны. Огромное количество малоизвестных брендов часто копируют или подражают перечисленным выше маркам, но часто с понижением качества, как отдельных элементов, так и в целом сборки. Есть немало качественных и действительно добротно сработанных водонагревателей накопительного типа, просто они еще не успели полноценно раскрутить название
В любом случае следует помнить о главных критериях выбора, указанных в самом начале, и обращать внимание на условия гарантийного обслуживания
